Démontage/Réparation de l'appareil mobile Xiaomi POCO M4 Pro (Xiaomi POCO M4 Pro 2201117PG) avec la description de chaque étape et l'ensemble d'outils requis.

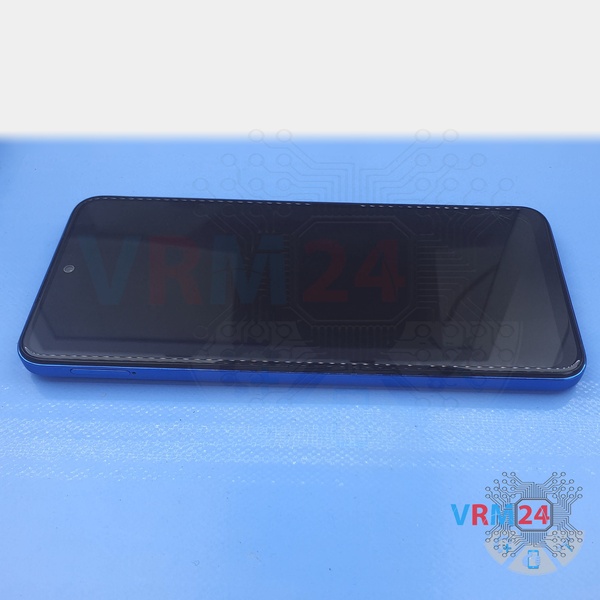

⚠️ Avant de démonter, n'oubliez pas d'éteindre votre téléphone.

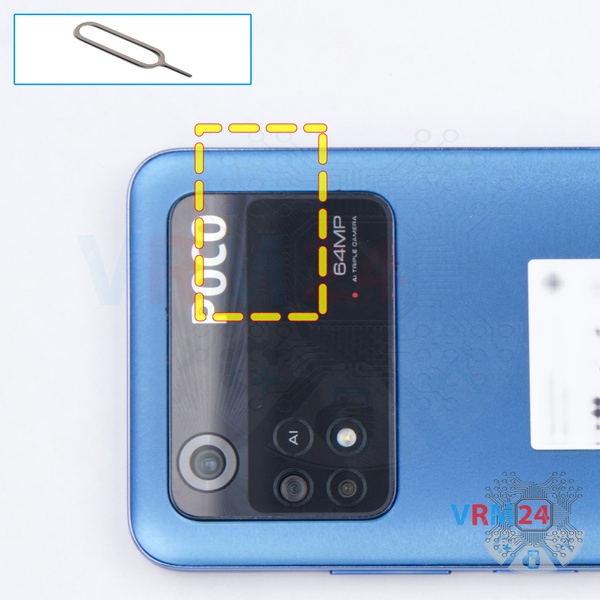

Utilisez l'outil d'éjection (alias Aiguille) ou un trombone. Poussez la pointe à fond dans le trou jusqu'à ce que le tiroir s'éjecte, puis tirez le tiroir de carte SIM et de carte mémoire (Micro SD).

⚠️ Attention ! L'outil doit être inséré dans un trou sur le bord du boîtier du téléphone. N'appuyez pas trop fort. Cela pourrait casser le mécanisme d'éjection du tiroir.

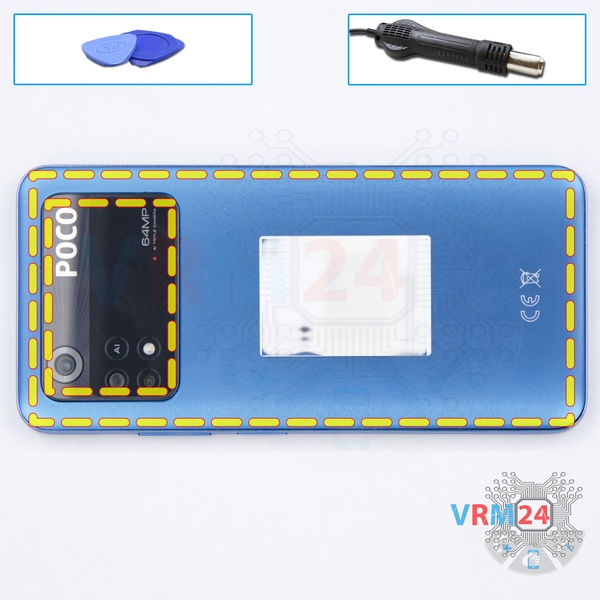

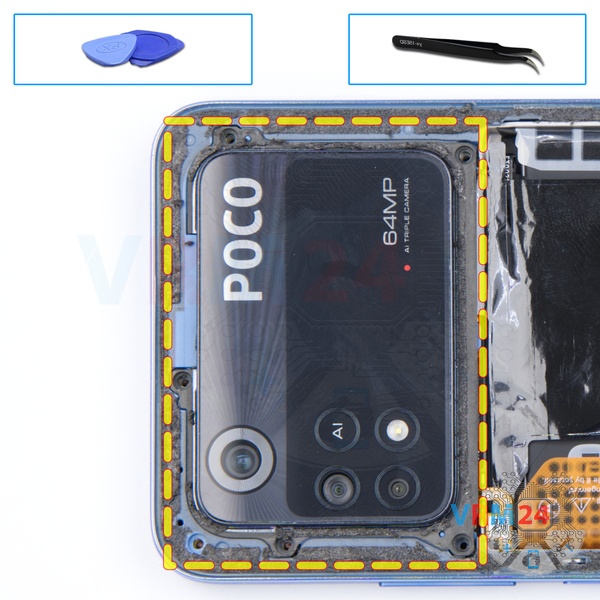

Nous recommandons d'utiliser un dispositif de chauffage spécial tel qu'une machine à séparer, un pistolet thermique ou un tapis chauffant. Cela simplifiera le processus. Vous pouvez utiliser un sèche-cheveux domestique, mais vous devrez fabriquer une buse à la main ou en avoir une adaptée dans le kit pour chauffer doucement et concentrer le flux de chaleur au bon endroit.

ℹ️ La surface de la coque arrière doit être chauffée pour ramollir l'adhésif en dessous. La température de chauffage approximative est de 50° C / 125° F.

Utilisez un film plastique fin ou un médiator pour la séparation. Pour faciliter le processus, vous pouvez utiliser de l'alcool isopropylique. Il est souvent le plus difficile de passer l'outil entre les pièces à diviser. Choisissez le bord le plus éloigné des câbles FFC ou des boutons.

N'utilisez pas de levier ou de force pour la séparation qui pourrait endommager les éléments à l'intérieur.

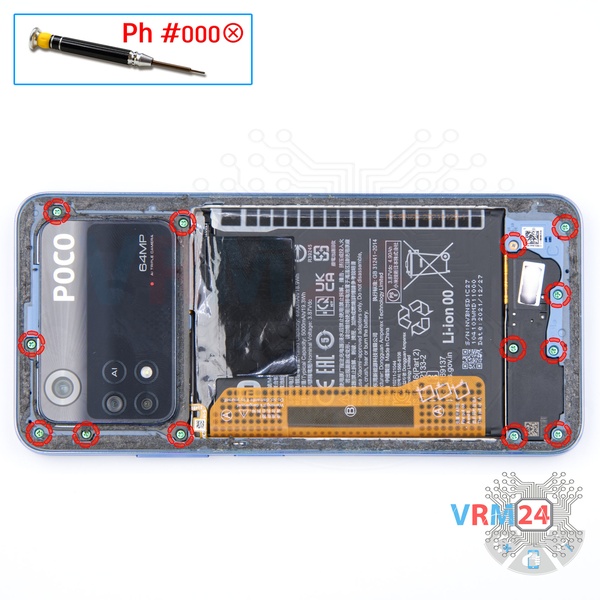

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 13 vis.

Soulevez délicatement et retirez la coque avec un flash. La coque protège les lentilles des caméras arrière.

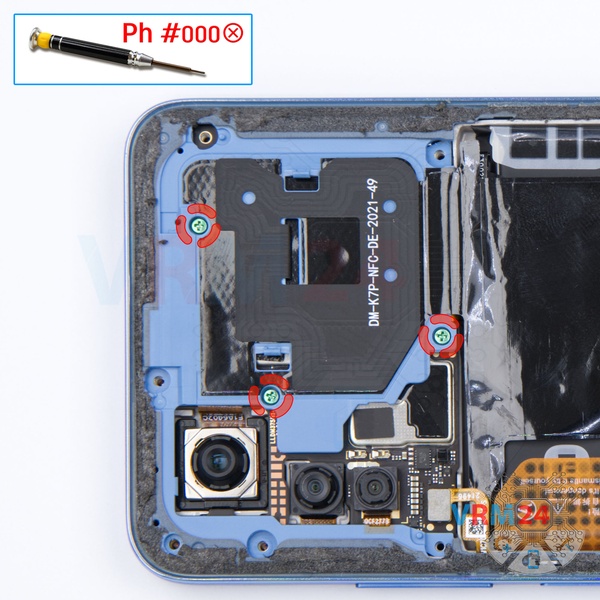

À l'aide d'un tournevis (Philips 1.5 mm PH000), dévissez trois vis.

Débranchez le connecteur du capteur d'empreintes digitales. Il est préférable d'utiliser un outil non métallique ou en plastique pour éviter tout dommage, car la batterie est encore alimentée.

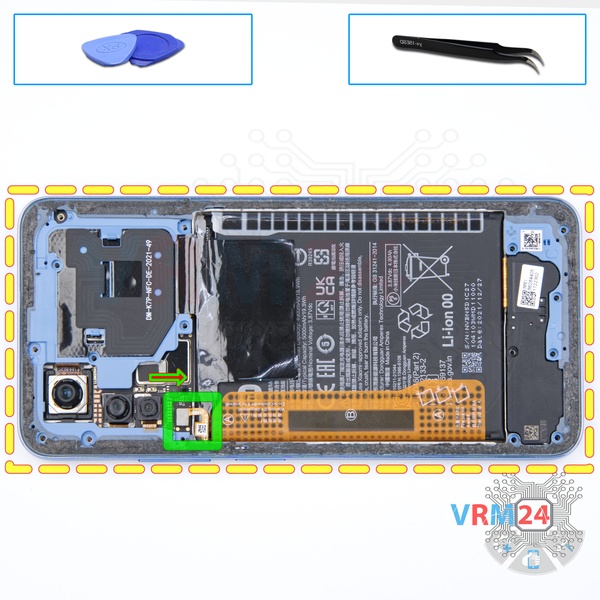

Soulevez les bords. Déplacez un outil d'ouverture le long du bord, détachez les clips et retirez la coque intermédiaire avec les pads et pistes d'antenne. La coque intermédiaire protège la carte mère (PCB).

Essayez de soulever la coque par les bords et ne poussez rien trop loin à l'intérieur, afin de ne pas casser ou court-circuiter accidentellement quoi que ce soit sur la carte mère.

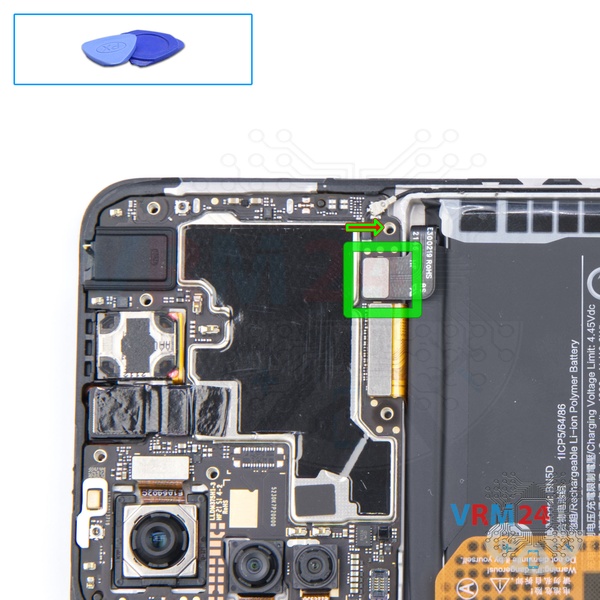

Débranchez le connecteur de la batterie dès que possible. Il est préférable d'utiliser un outil non métallique ou en plastique pour éviter tout dommage.

ℹ️ Le modèle Xiaomi POCO M4 Pro 2201117PG a une batterie BN5D d'une capacité de 5000 mAh (aussi appelée batterie rechargeable).

⚠️ Il est fortement recommandé de débrancher le connecteur pour éviter d'éventuels courts-circuits pendant le démontage.

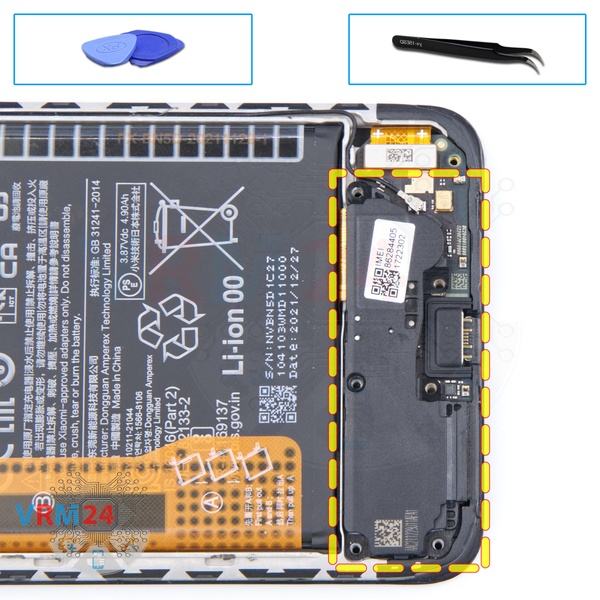

Retirez l'ensemble haut-parleur avec les antennes.

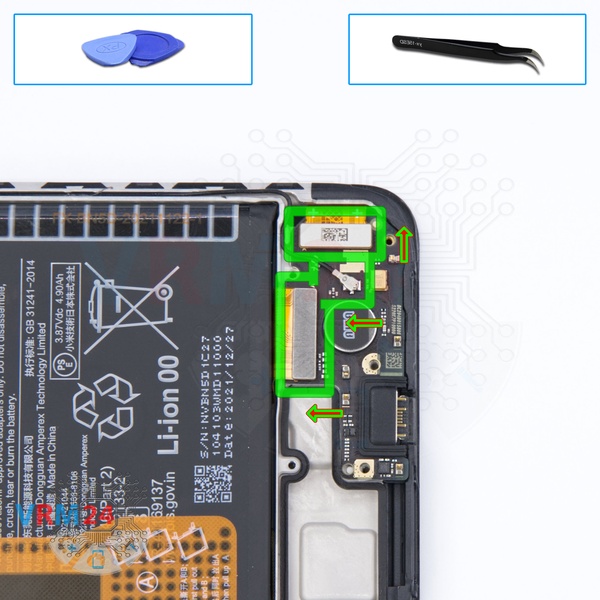

Débranchez le connecteur du câble coaxial, la nappe vers le module d'affichage et la nappe inter-cartes du sous-écran sur la carte fille.

⚠️ Ne tirez pas sur le câble et ne le soulevez pas avec un outil tranchant, les connecteurs sont assez fragiles et se cassent facilement, ou le câble sort de l'extrémité (cosse).

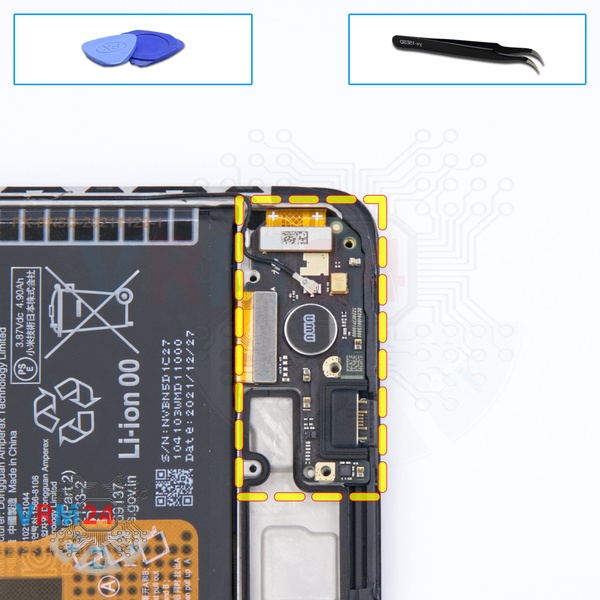

Retirez la carte fille. Elle peut être collée au châssis avec du ruban métallisé, donc pour faciliter le processus, la carte fille peut être légèrement chauffée.

La carte fille peut également être fixée par des attaches comme des loquets ou des crochets, soyez prudent.

ℹ️ La carte fille contient un port de charge (Micro-USB), un microphone, des contacts à ressort pour le haut-parleur, un moteur de vibration et une unité d'antenne.

⚠️ Il n'est pas nécessaire d'insérer l'outil en dessous lors du retrait de la carte fille. Les composants internes pourraient être endommagés.

Soulevez les connecteurs de la nappe inter-cartes et du câble coaxial.

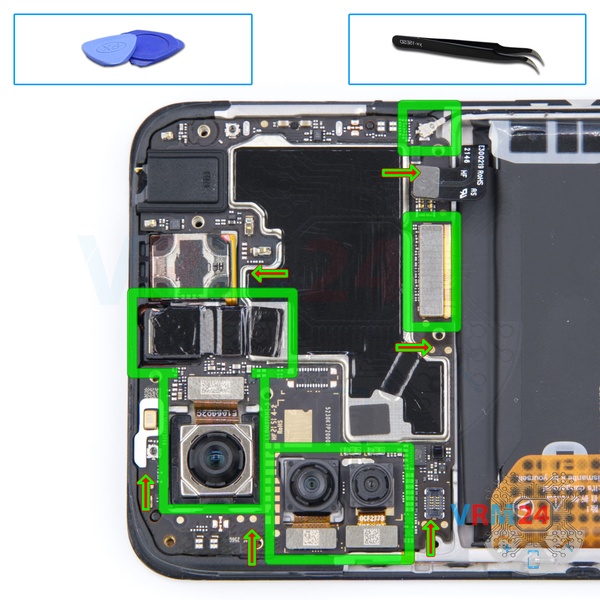

De plus, nous débranchons trois caméras arrière et une caméra frontale (selfie) et les retirons.

⚠️ Soyez prudent lors du retrait des nappes des connecteurs, les nappes sont assez fines et il est assez facile de les casser ou d'endommager les pistes de contact à l'intérieur.

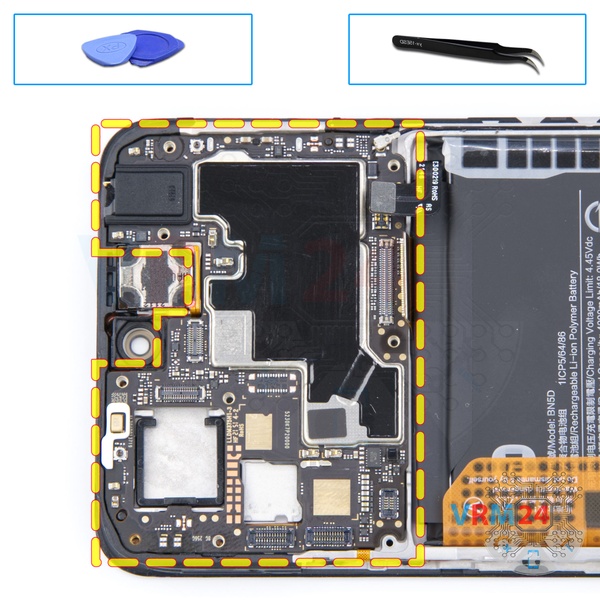

Retirez délicatement la carte de circuit imprimé. Il n'est pas nécessaire d'utiliser un levier ou d'essayer d'atteindre la carte de circuit imprimé par la force. Assurez-vous que rien ne gêne ou ne retient la carte de circuit imprimé.

La carte mère peut également être fixée par des attaches comme des loquets ou des crochets. Soyez prudent.

⚠️ Ne pliez pas la carte de circuit imprimé lors de son retrait et ne poussez pas d'outils en dessous. Sans vous en rendre compte, vous pouvez endommager des composants ou des câbles depuis l'intérieur.

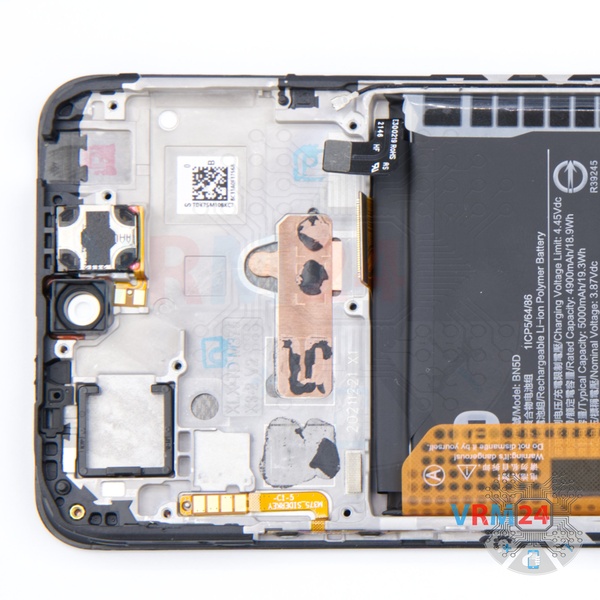

ℹ️ Dans le cadre d'affichage sont restés : le haut-parleur d'écoute, la batterie, le câble coaxial et le moteur de vibration.
