Démontage/Réparation de l'appareil mobile Xiaomi RedMi 12 (Xiaomi RedMi 12 23053RN02Y) avec la description de chaque étape et l'ensemble d'outils requis.

⚠️ Avant de démonter, n'oubliez pas d'éteindre votre téléphone.

Au tout début, nous devons retirer le tiroir de carte.

Pour cela, nous prenons un outil spécial, l'insérons dans le trou et poussons le tiroir combiné pour cartes SIM et mémoire.

Ensuite, nous devons chauffer la surface de la coque arrière à une température d'environ 65-70 ° C ou 160 ° F. Pour cela, nous utilisons un tapis chauffant, vous pouvez utiliser un sèche-cheveux.

Et après 5-7 minutes, nous pouvons passer au démontage.

Pour retirer la coque arrière, nous utiliserons un film plastique, cela peut être un film protecteur d'un nouvel écran ou un film plastique de papeterie.

Nous l'insérons dans l'espace entre la coque intermédiaire et la coque arrière et le faisons glisser le long du bord en coupant la base adhésive.

Ce modèle a une coque légèrement encastrée, nous insérons donc une fine carte plastique dans l'espace pour empêcher la coque de se recoller.

Veuillez noter que le cache de l'appareil photo est séparé de la coque arrière, la coque arrière sera donc collée en plus dans la zone du cache de l'appareil photo.

Ensuite, nous passons au dévissage des dix vis, nous utilisons un tournevis Phillips 1.5 mm ou #000. Dévissons soigneusement les vis et plaçons-les sur une surface spéciale dans un ordre facile à mémoriser, juste au cas où.

À l'aide d'un tournevis Phillips 1.5 mm (PH #000), nous dévissons les sept vis.

Nous pouvons laisser une vis fixant le haut-parleur afin qu'elle ne gêne pas le retrait de la coque intermédiaire.

Et nous passons au décollage de la coque intermédiaire.

Nous utilisons également un film plastique fin. Nous insérons le film dans l'espace entre la coque intermédiaire et le cadre de l'écran dans la zone du tiroir de carte et déclipsons quelques clips puis utilisons un outil plus épais. Détachons soigneusement les clips.

⚠️ Nous devons toujours être prudents sur les coins car la coque y est particulièrement solide.

⚠️ Et nous devons aussi être prudents autour des boutons latéraux et du capteur d'empreintes digitales car ils sont physiquement situés là.

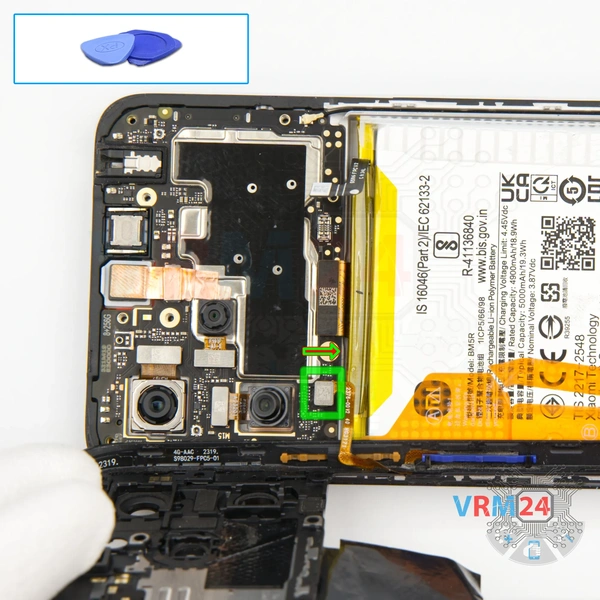

Débranchez le connecteur de la batterie dès que possible. Utilisez un outil non métallique ou en plastique pour éviter tout dommage.

ℹ️ Le modèle Xiaomi RedMi 12 23053RN02Y possède une batterie BM5R d'une capacité de 5000 mAh (également appelée batterie rechargeable).

Nous utilisons un outil non métallique pour débrancher le connecteur du capteur d'empreintes digitales et retirer la coque intermédiaire.

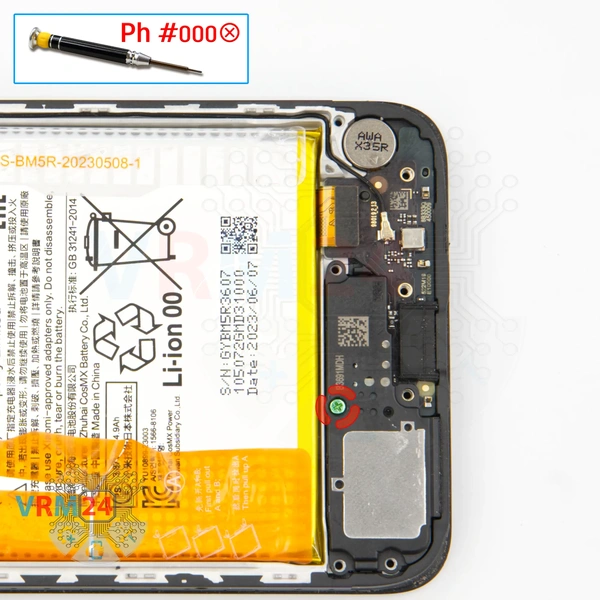

Ensuite, nous dévissons une vis qui fixe le haut-parleur, le tournevis est le même Phillips 1.5 mm.

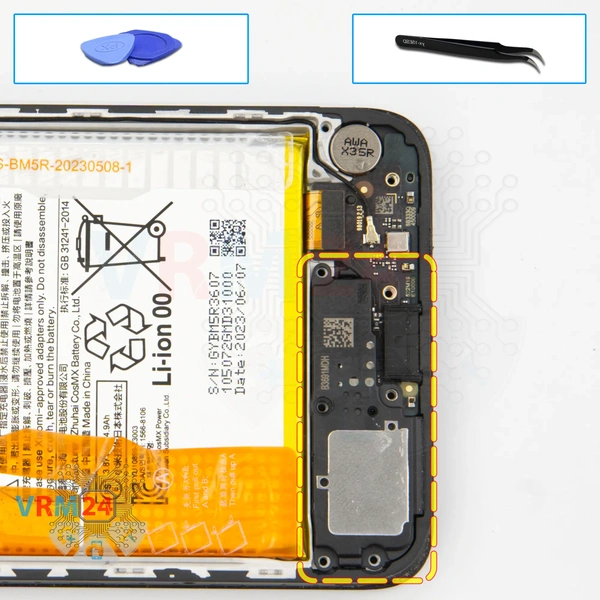

Et nous pouvons retirer le cache avec le haut-parleur, nous le crochetons sur le bord et retirons le cache. Le haut-parleur se trouve à l'intérieur.

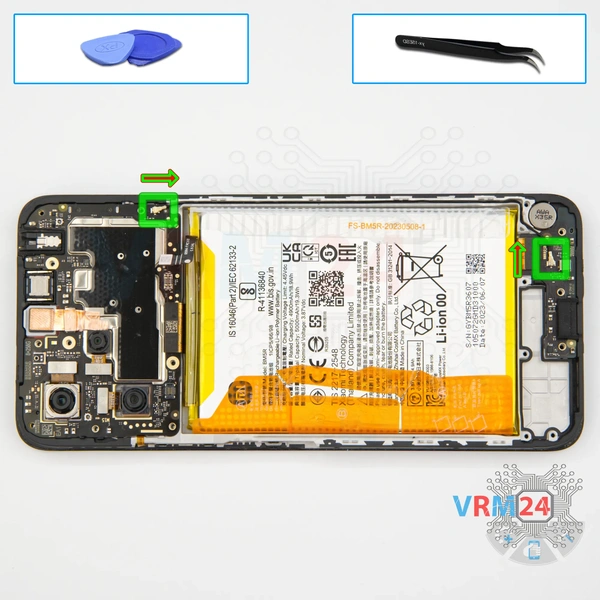

Nous débranchons les connecteurs sur les deux cartes et retirons le câble coaxial.

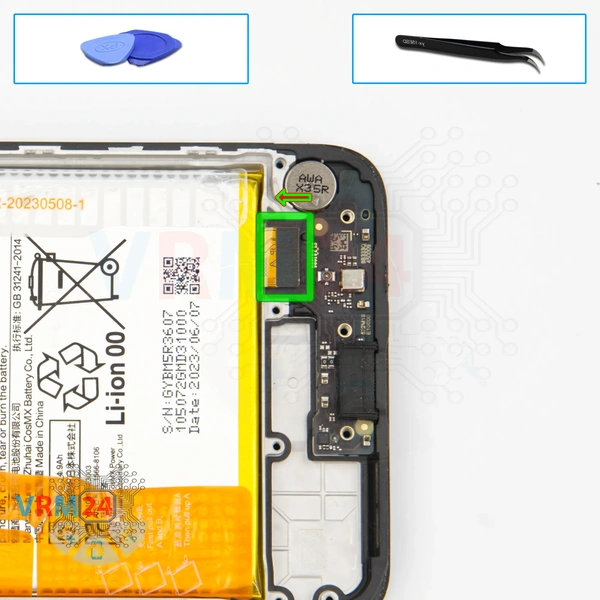

Nous débranchons le connecteur du câble inter-cartes sur la sous-carte.

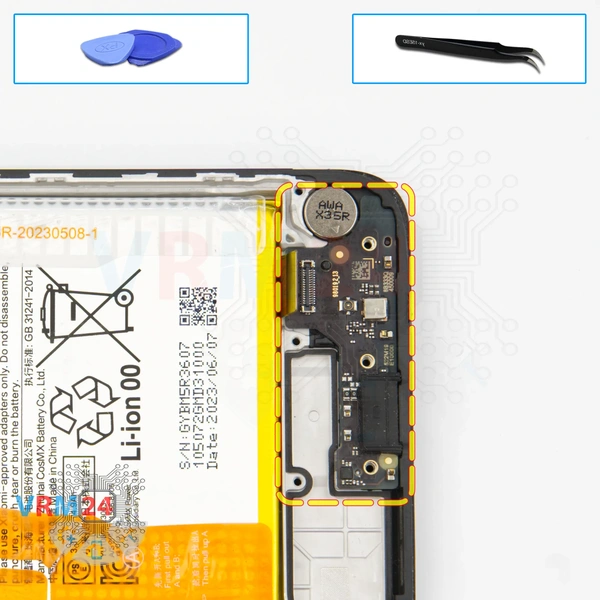

Nous passons au détachement de la sous-carte. Nous trouvons l'endroit approprié et pratique où nous pouvons crocheter et retirer la sous-carte.

Sur la sous-carte se trouvent le port de charge et le microphone, ainsi que d'autres éléments à l'intérieur.

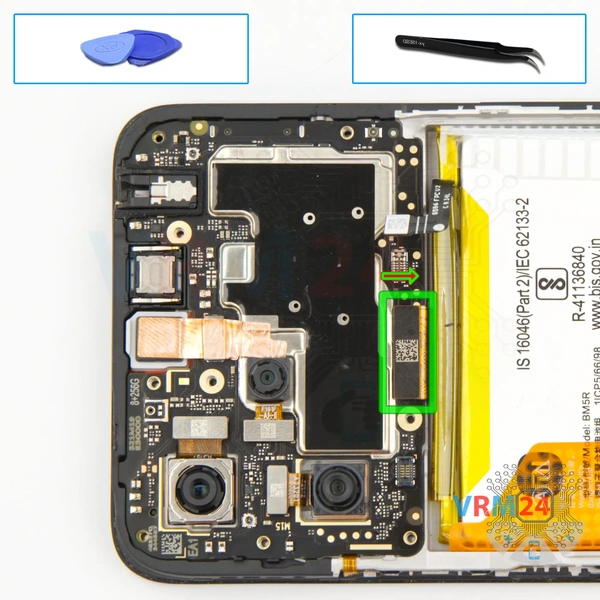

Nous passons au débranchement du connecteur d'écran sur la carte mère.

Nous détachons la caméra frontale. La caméra est traditionnellement collée avec une feuille de cuivre dissipant la chaleur.

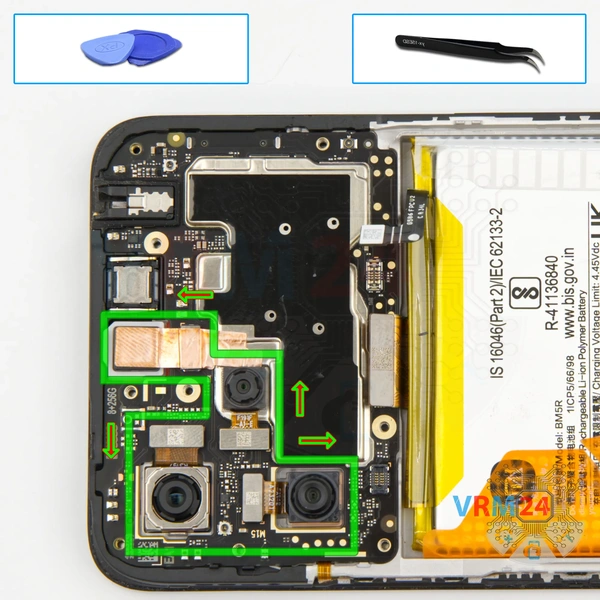

Et nous détachons les caméras arrière. Il est préférable de tenir les caméras par la base pour qu'elles ne tombent pas et n'endommagent pas les lentilles.

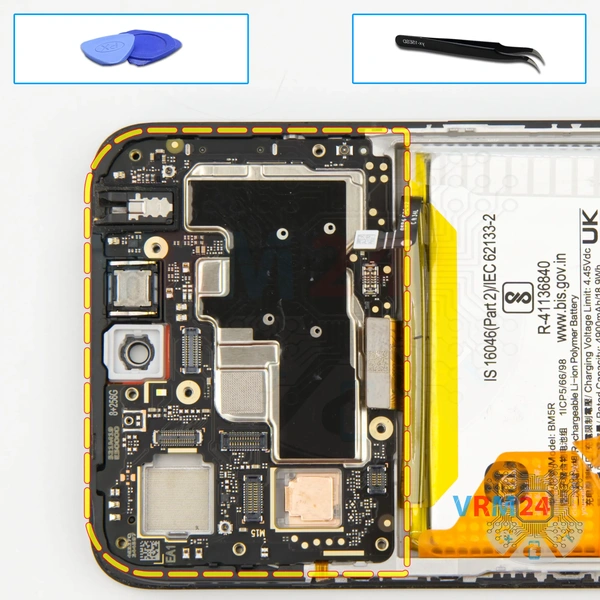

Et nous pouvons détacher la carte de circuit imprimé.

Nous trouvons un endroit pratique pour nous, où il est préférable de crocheter le bord pour sortir la carte de circuit imprimé.

Sur la face arrière de la carte mère peut se trouver la pâte thermique.

⚠️ Ne pliez pas la carte de circuit imprimé lors de son retrait et ne poussez pas d'outils en dessous. Sans vous en rendre compte, vous pouvez endommager des composants ou des câbles à l'intérieur.

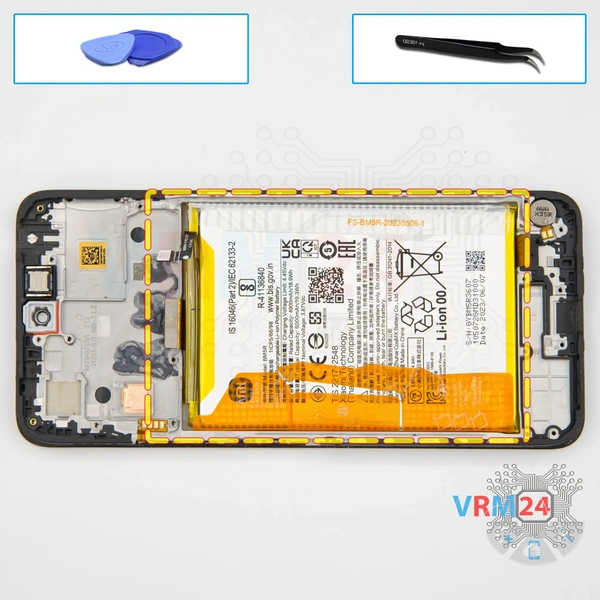

Enfin, nous passons au détachement de la batterie.

Nous devons dérouler les deux languettes marron avec les lettres A et B et tirer la large languette avec la lettre A vers le haut.

D'une main nous tenons le cadre de l'écran et de l'autre main nous tirons doucement vers le haut, en détachant la batterie.

Sous la batterie se trouve un revêtement protecteur transparent, qui protège le câble inter-cartes.

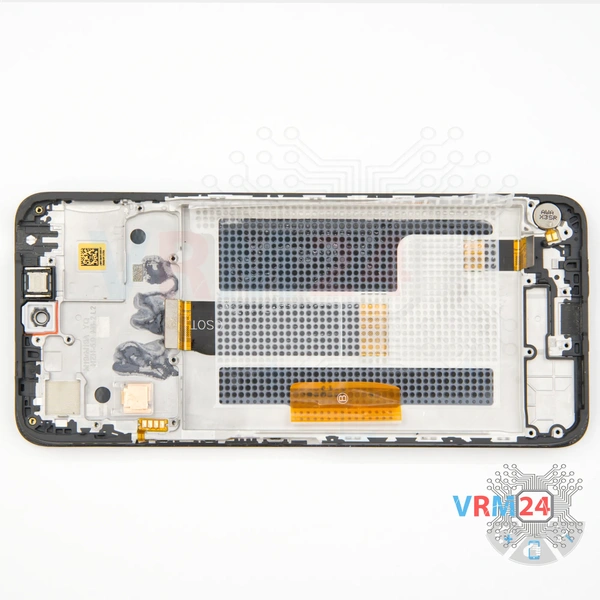

ℹ️ Dans le cadre d'écran sont restés : le haut-parleur d'écoute, le moteur de vibration.
