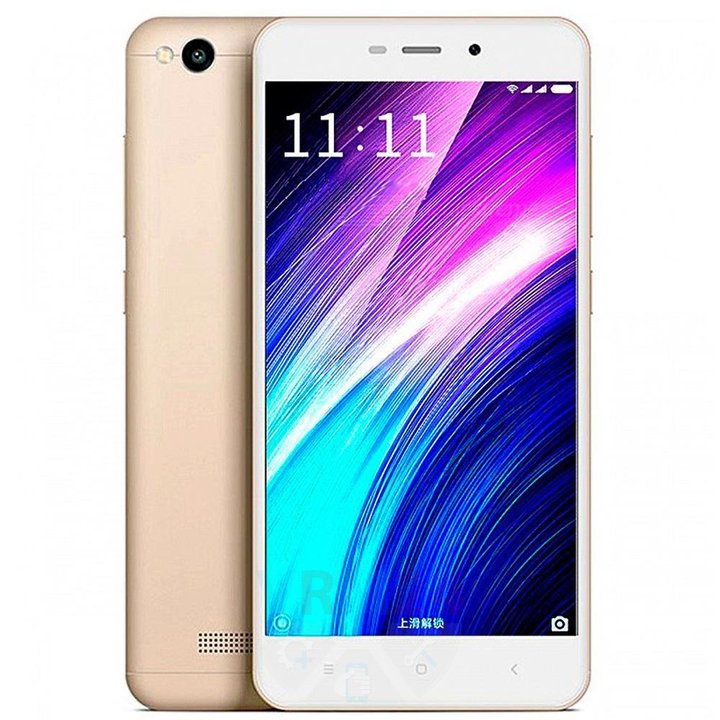

Démontage/Réparation de l'appareil mobile Xiaomi RedMi 4A avec la description de chaque étape et l'ensemble d'outils requis.

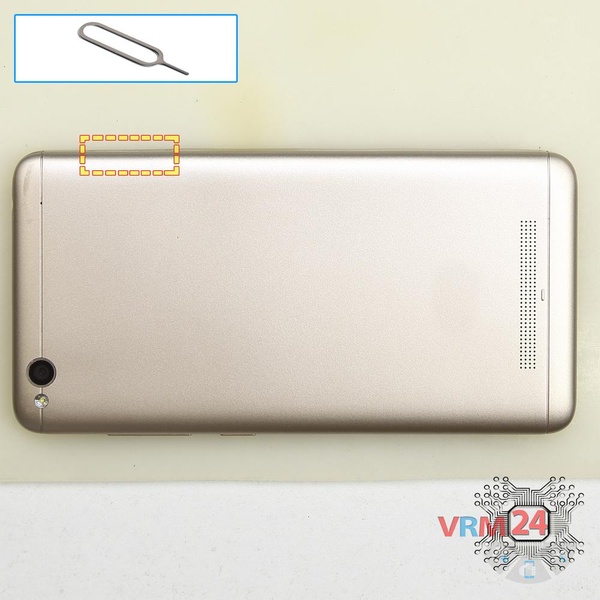

Utilisez l'outil d'éjection (alias Aiguille) ou un trombone. Poussez la pointe à fond dans le trou jusqu'à ce que le tiroir s'éjecte, puis tirez le tiroir de carte SIM et de carte mémoire (Micro SD).

⚠️ Attention ! L'outil doit être inséré dans un trou sur le bord du boîtier du téléphone. N'appuyez pas trop fort. Cela pourrait casser le mécanisme d'éjection du tiroir.

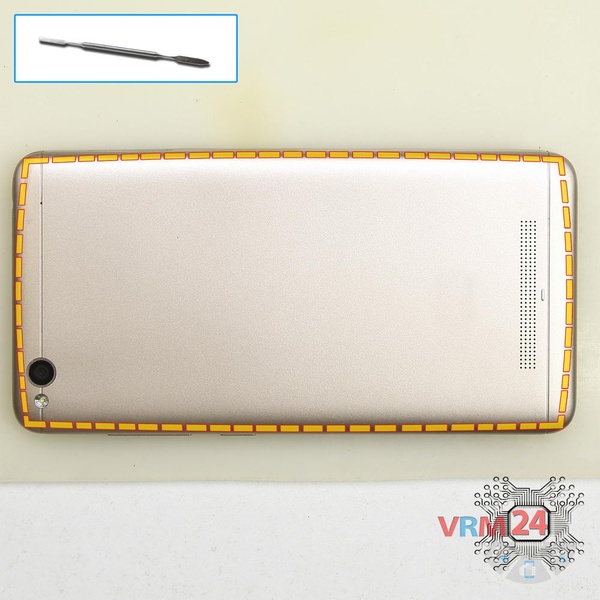

À l'aide d'un spudger ou d'un pick en plastique, détachez délicatement, sur le pourtour, les clips de la coque arrière, et retirez-la.

N'insérez pas l'outil profondément et ne le pliez pas. Sinon, le boîtier pourrait être altéré ou endommagé.

⚠️ Soyez prudent lorsque vous ouvrez la coque du côté des boutons de volume et d'alimentation. Un câble fin et des boutons fragiles sont faciles à endommager.

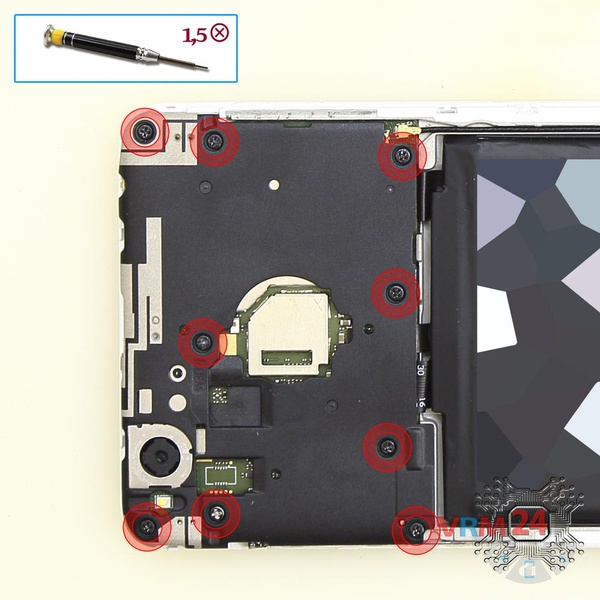

À l'aide d'un tournevis (Philips 1.5 mm PH #000), dévissez les neuf vis.

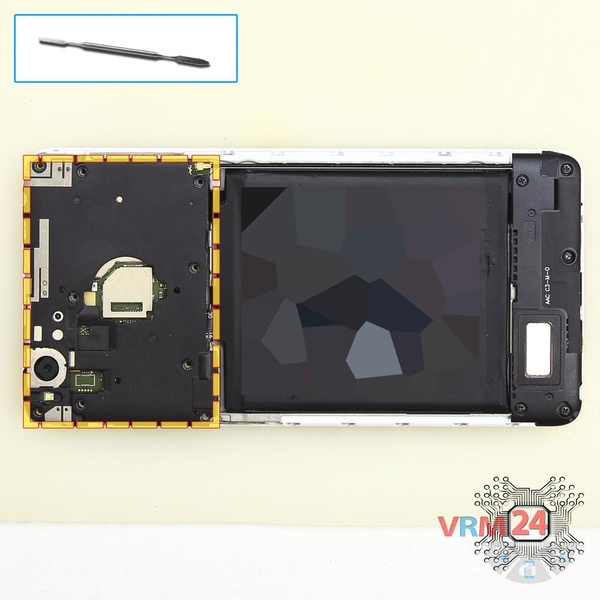

Faites levier sur les bords. Déplacez un outil d'ouverture le long du bord pour détacher les clips et retirez la coque arrière avec les pads d'antenne et les pistes.

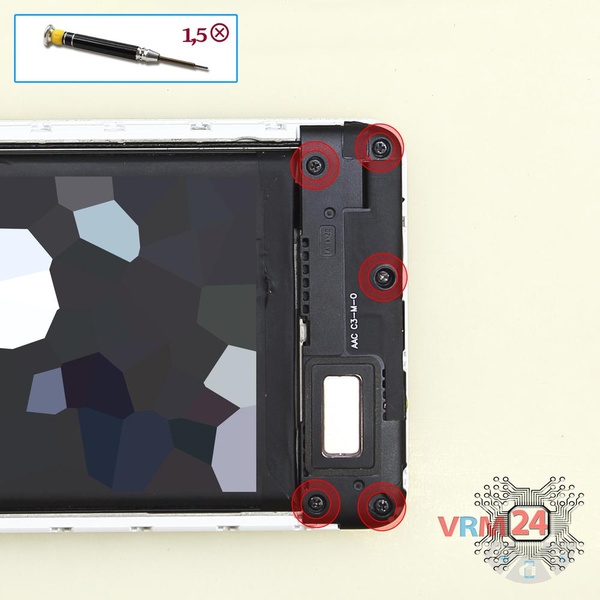

À l'aide d'un tournevis (Philips 1.5 mm PH #000), dévissez les cinq vis.

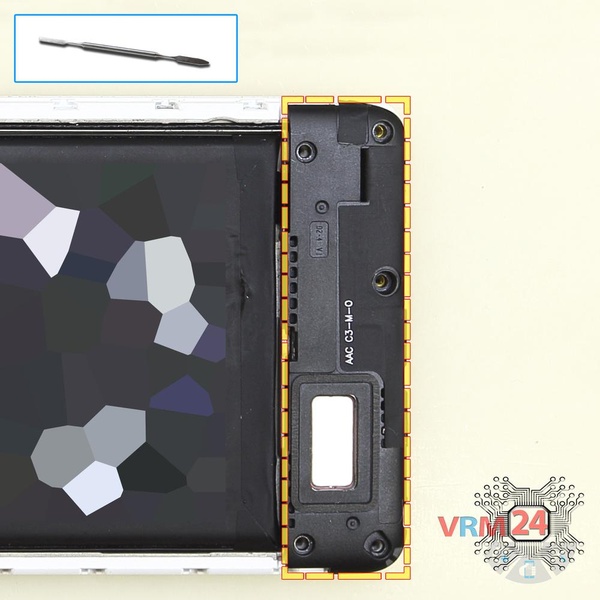

Faites levier sur le bord et retirez l'ensemble haut-parleur avec les pistes d'antenne.

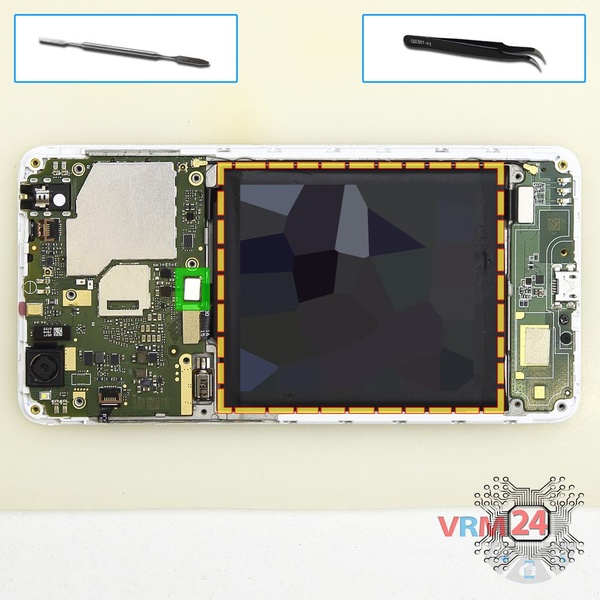

Débranchez le connecteur de la batterie dès que possible. Il est préférable d'utiliser un outil non métallique ou en plastique pour éviter tout dommage.

ℹ️ Le modèle Xiaomi RedMi 4A possède une batterie BN30 d'une capacité de 3030 mAh (aussi appelée batterie rechargeable).

Retirez la batterie avec un soin extrême car elle est collée de l'intérieur par le fabricant.

De plus, nous devons nous rappeler ou vérifier à l'avance l'emplacement des nappes sous la batterie, afin de ne pas les endommager.

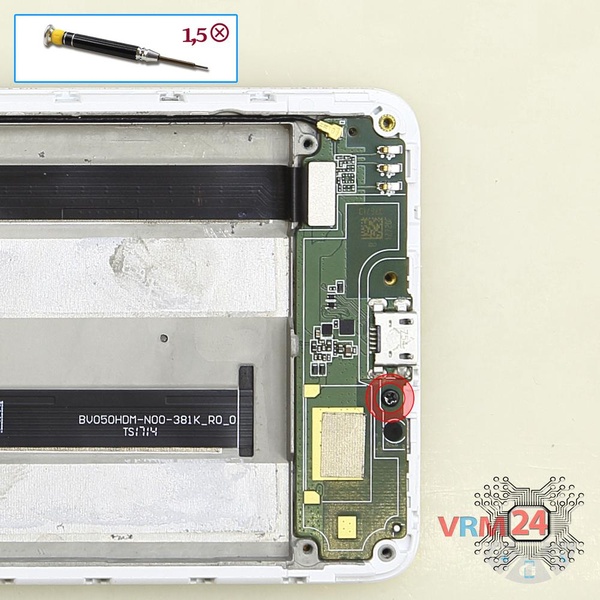

À l'aide d'un tournevis (Philips 1.5 mm PH #000), dévissez une vis fixant la carte fille.

Faites levier sur les connecteurs et retirez le câble coaxial.

Déconnectez le connecteur du câble coaxial, le câble inter-cartes.

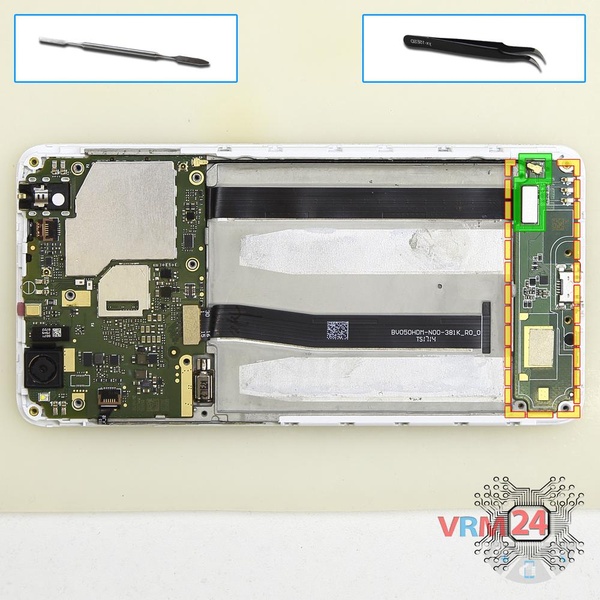

Retirez la sous-carte. Elle peut être collée au cadre ou fixée avec des attaches comme des loquets ou des crochets, alors soyez prudent.

ℹ️ La sous-carte contient un port de charge (Micro-USB), un microphone, des contacts à ressort pour le haut-parleur et une unité d'antenne.

⚠️ Il n'est pas nécessaire d'insérer l'outil en dessous lors du retrait de la sous-carte. Les composants internes pourraient être endommagés.

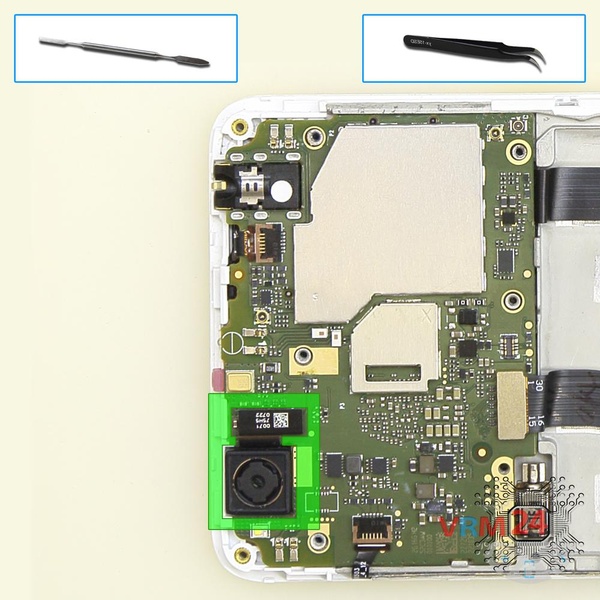

Débranchez le connecteur sur la carte mère. Faites levier à l'extrémité du boîtier et retirez la caméra arrière avec son cadre.

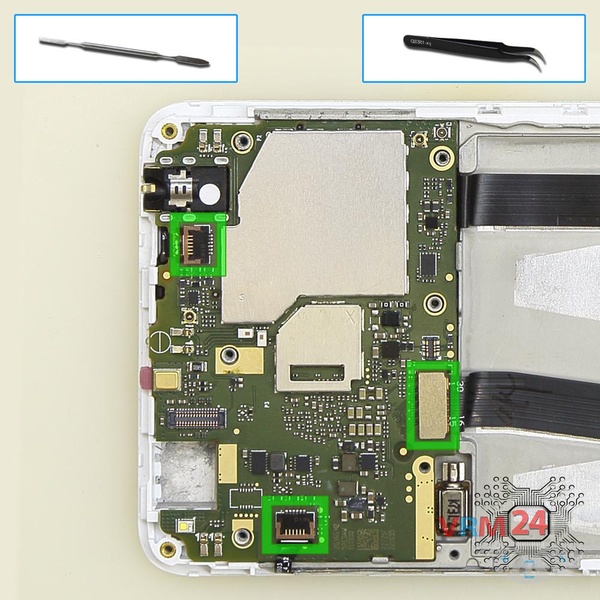

Faites levier sur les connecteurs du câble des boutons latéraux, du câble d'affichage, du câble de l'écran tactile.

⚠️ Soyez prudent lors du retrait des câbles des connecteurs, les câbles sont assez fins et il est assez facile de les casser ou d'endommager les pistes de contact à l'intérieur.

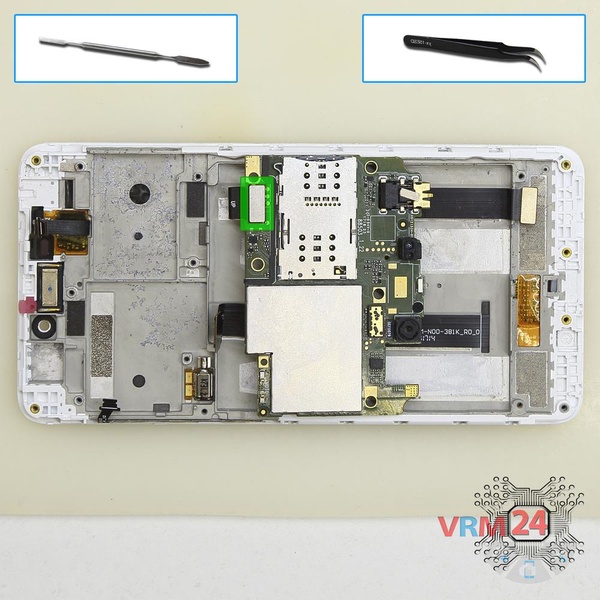

Retournez la carte mère, débranchez le connecteur du câble inter-cartes de l'intérieur et retirez la carte mère.

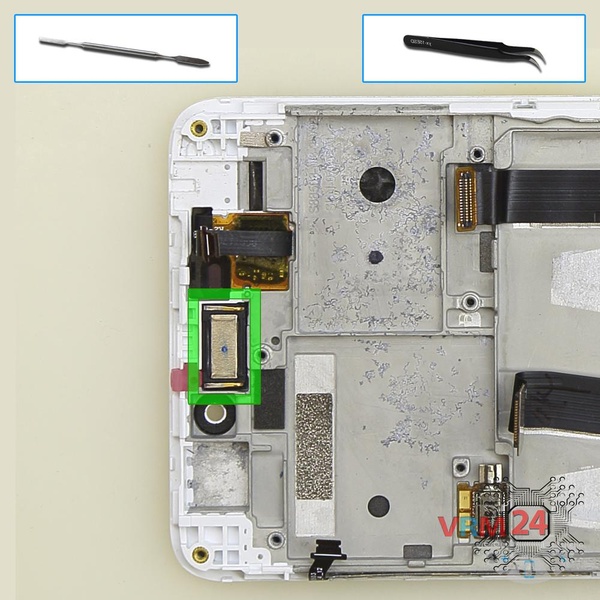

Faites levier en bas et retirez le haut-parleur d'écoute.

⚠️ Faites attention ! Le haut-parleur d'écoute est un peu collé avec de l'adhésif.

⚠️ Si nous faisons levier au milieu du haut-parleur, nous pouvons le casser en deux.

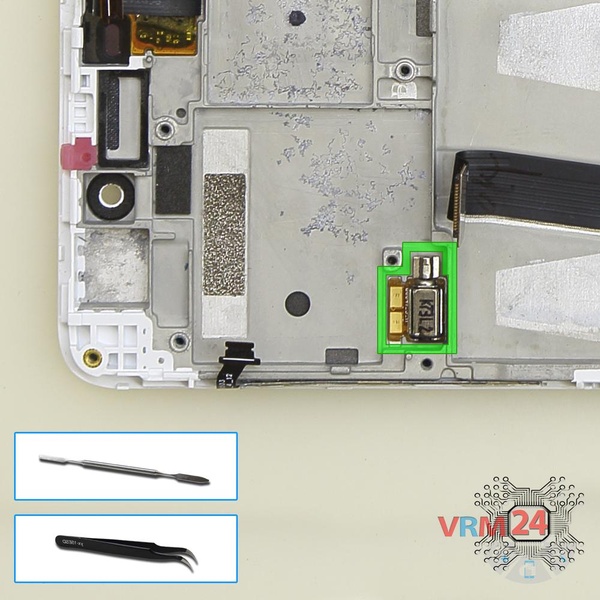

Faites levier en bas et retirez le moteur de vibration.

⚠️ Attention ! Le moteur de vibration est un peu collé avec de l'adhésif.

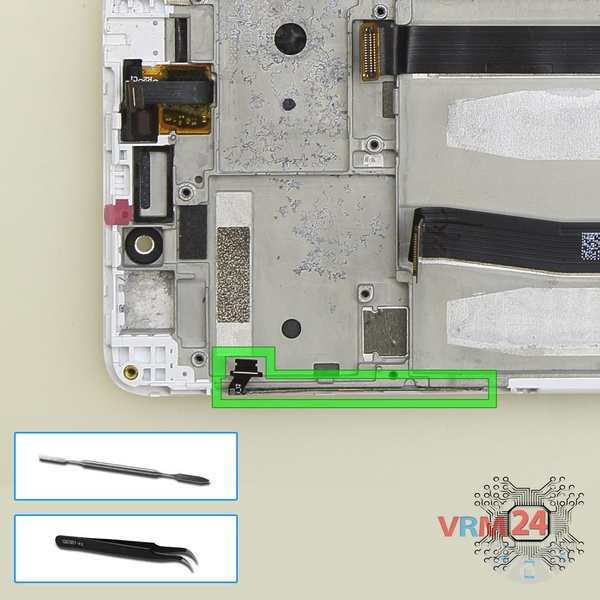

Décollez le câble des boutons latéraux et retirez-le.

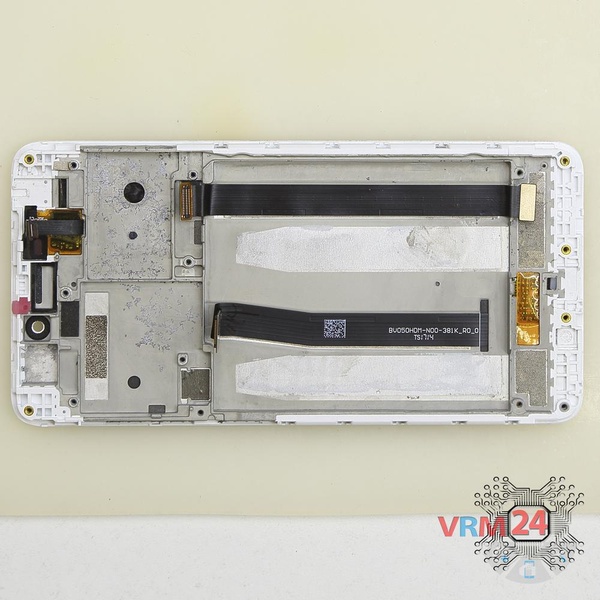

ℹ️ Dans le cadre d'affichage restait :
