Démontage/Réparation de l'appareil mobile ZTE Blade 20 Smart avec la description de chaque étape et l'ensemble d'outils requis.

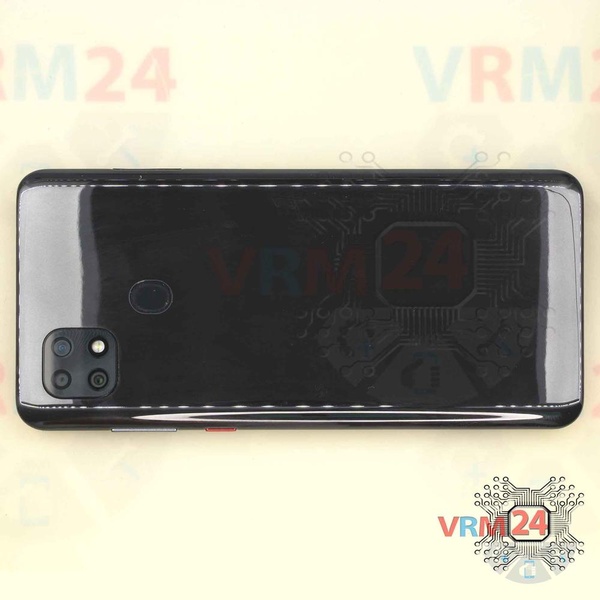

⚠ Avant de démonter, n'oubliez pas d'éteindre votre téléphone.

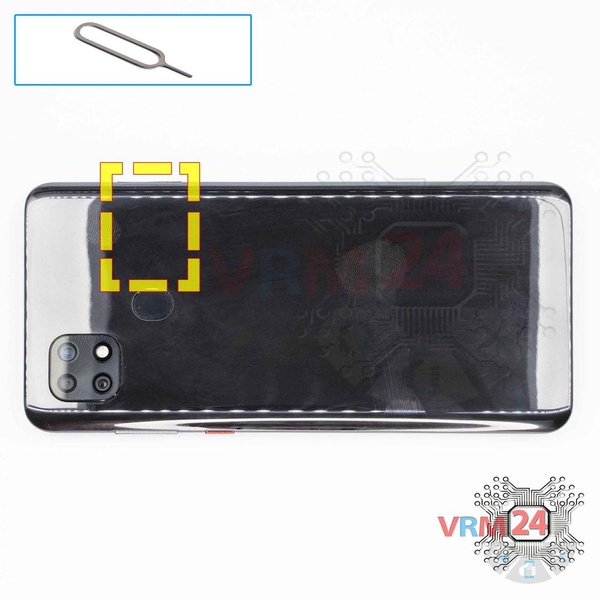

Utilisez l'outil Clé (aussi appelé Aiguille) ou un Trombone. Poussez la pointe à fond dans le trou jusqu'à ce que le tiroir s'éjecte, puis retirez le tiroir de carte SIM et mémoire (Micro SD).

⚠ Faites attention ! L'outil doit être inséré dans un trou sur le bord du boîtier du téléphone. N'appuyez pas trop fort. Cela pourrait casser le mécanisme d'éjection du tiroir.

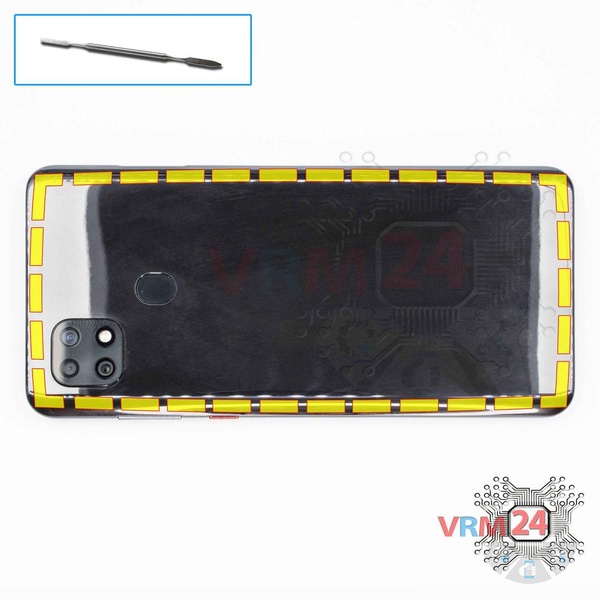

À l'aide d'un spudger ou d'un outil en plastique, détachez délicatement les clips de la coque arrière sur tout le pourtour, puis retirez-la.

N'insérez pas l'outil trop profondément et ne le pliez pas. Sinon, le boîtier pourrait être altéré ou endommagé.

⚠ Soyez prudent lorsque vous ouvrez la coque du côté des boutons de volume et d'alimentation. Un câble fin et des boutons fragiles sont très faciles à endommager.

⚠ Faites attention au câble du capteur d'empreintes digitales collé à l'intérieur de la coque arrière.

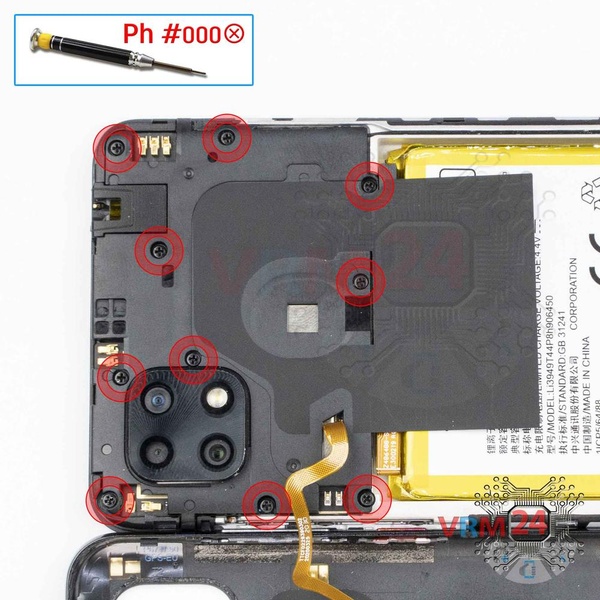

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 10 vis.

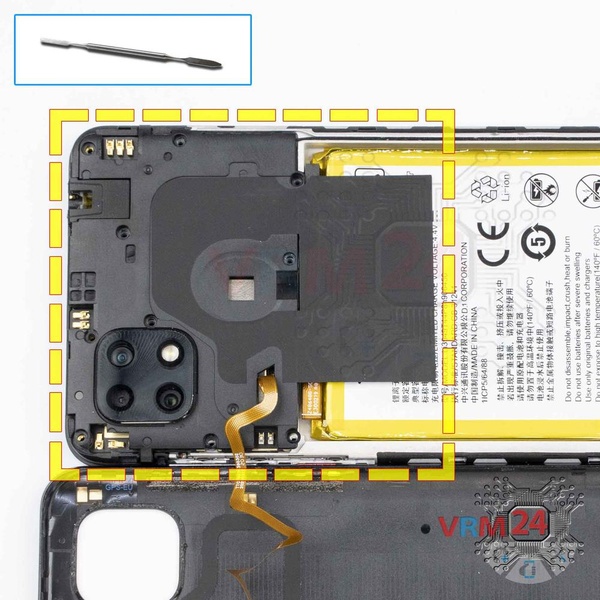

Ouvrez la coque avec les antennes qui protège la carte de circuit imprimé (PCB).

Essayez de soulever les coques par les bords et ne poussez rien entre elles pour ne pas toucher ou court-circuiter accidentellement quoi que ce soit sur la carte mère.

ℹ️ Sur la coque supérieure, vous pouvez voir le revêtement métallisé sur le plastique sous forme de pistes et de plages de contact. Ce sont les antennes Wi-Fi, Bluetooth et GPS.

⚠ Essayez de ne pas casser le câble du capteur d'empreintes digitales qui passe par le trou de la coque et se connecte à la carte mère.

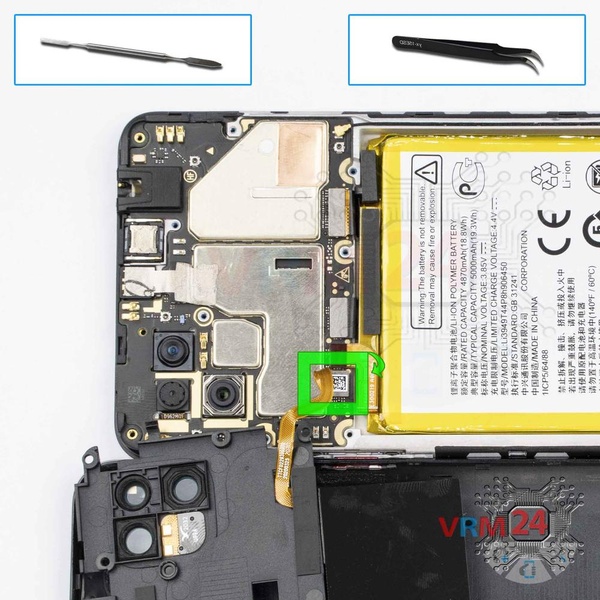

Débranchez le connecteur du capteur d'empreintes digitales et retirez les coques.

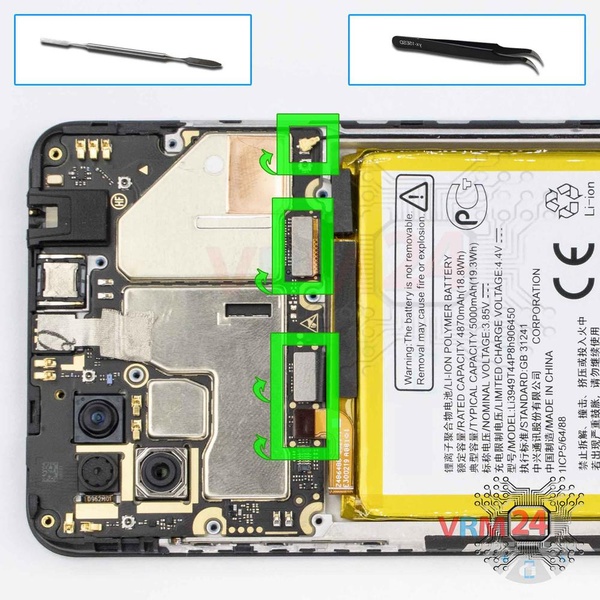

Soulevez les connecteurs du câble du module d'affichage, du câble inter-cartes, de la batterie et du câble coaxial.

Débranchez le connecteur de la batterie dès que possible.

ℹ️ Le modèle ZTE Blade 20 Smart possède une batterie Li3949T44P8h906450 d'une capacité de 5000 mAh (aussi appelée batterie rechargeable).

⚠ Il est fortement recommandé de débrancher le connecteur pour éviter d'éventuels courts-circuits lors du démontage.

De plus, essayez de ne pas utiliser d'outil métallique pour débrancher le connecteur de la batterie rechargeable ou faites-le avec précaution.

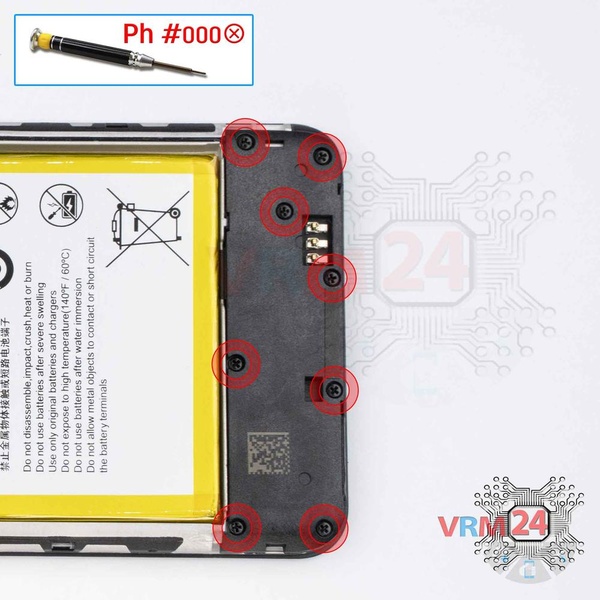

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 8 vis.

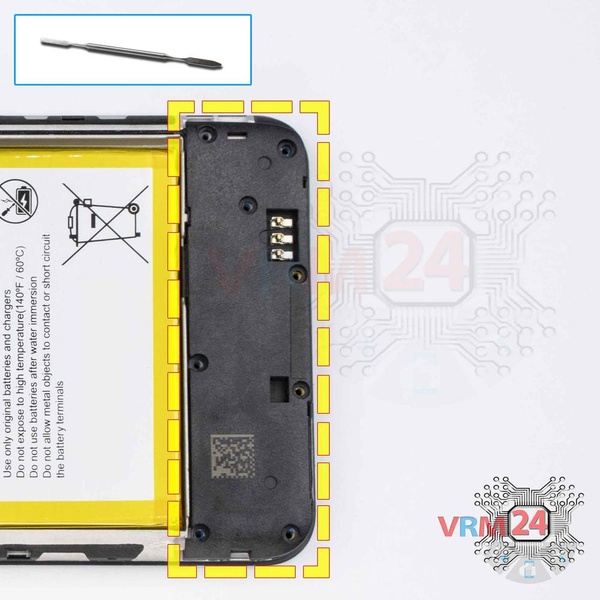

Retirez l'ensemble haut-parleur avec les antennes.

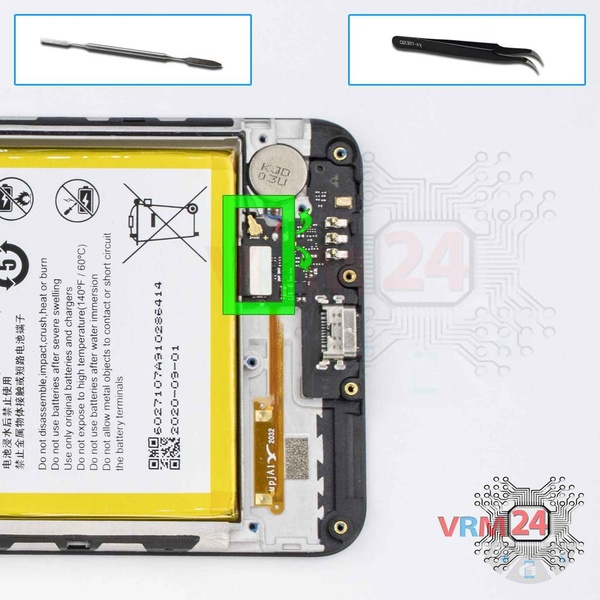

Déconnectez le connecteur du câble coaxial, les câbles vers la carte mère, sur la carte fille.

⚠ Ne tirez pas sur le câble et ne le faites pas levier avec un outil pointu, les connecteurs sont assez fragiles et se cassent facilement, ou le câble se détache de l'extrémité (cosse).

Retirez la sous-carte. Elle est collée au châssis avec du ruban métallisé, donc pour faciliter le processus, la carte peut être légèrement chauffée.

ℹ️ La carte contient un port de charge (Micro USB), un microphone, un moteur de vibration, des contacts à ressort pour le haut-parleur et un module d'antenne.

⚠ Il n'est pas nécessaire d'insérer l'outil sous la carte lors du retrait de la sous-carte. Les composants internes pourraient être endommagés.

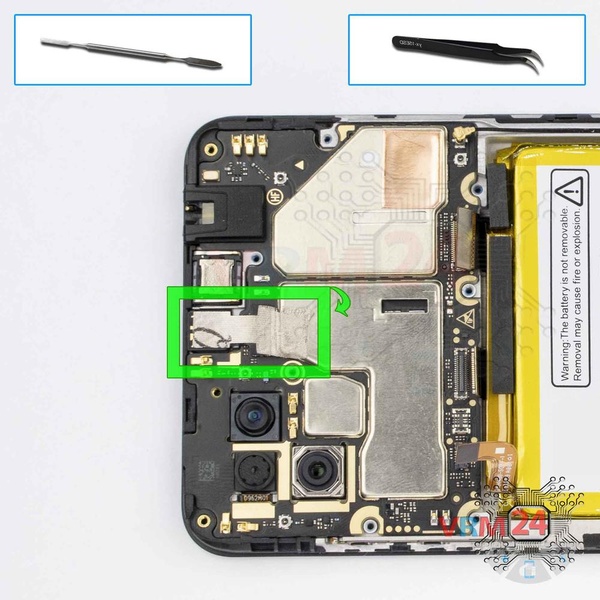

Déconnectez le connecteur et retirez la caméra frontale (selfie).

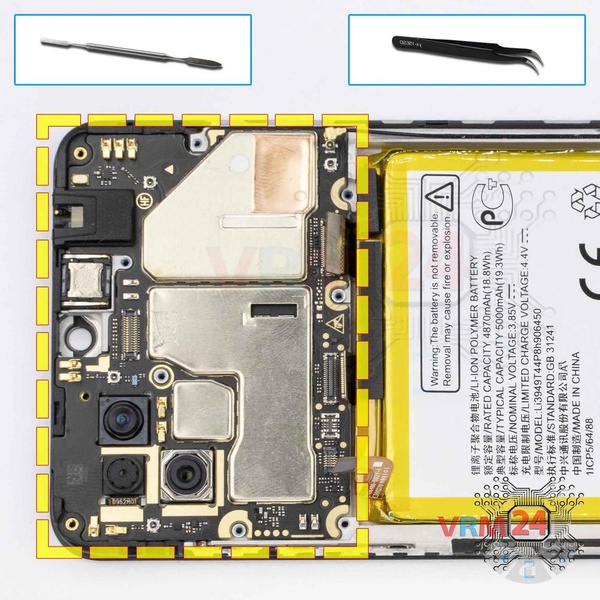

Retirez délicatement la carte de circuit imprimé. Il n'est pas nécessaire d'utiliser un levier ou d'essayer d'atteindre la carte par la force. Assurez-vous que rien ne gêne ou ne retient la carte.

⚠ Ne pliez pas la carte de circuit imprimé lors de son retrait et ne poussez pas d'outils en dessous. Sans vous en rendre compte, vous pouvez endommager des composants ou des câbles de l'intérieur.

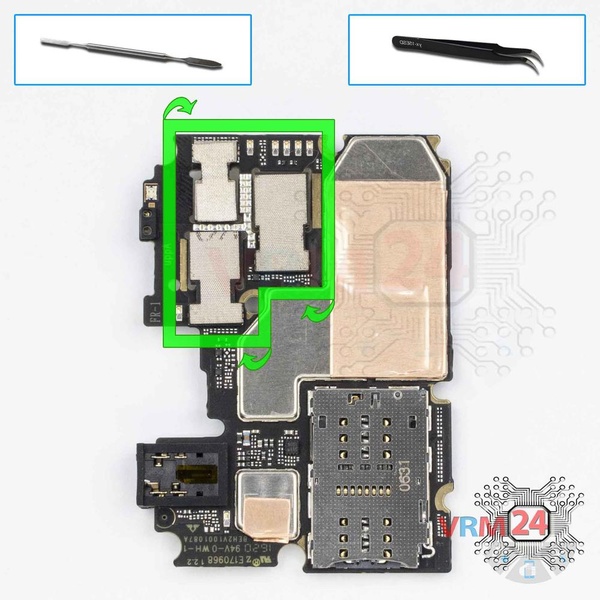

Faites levier sur les connecteurs et retirez les trois caméras arrière.
