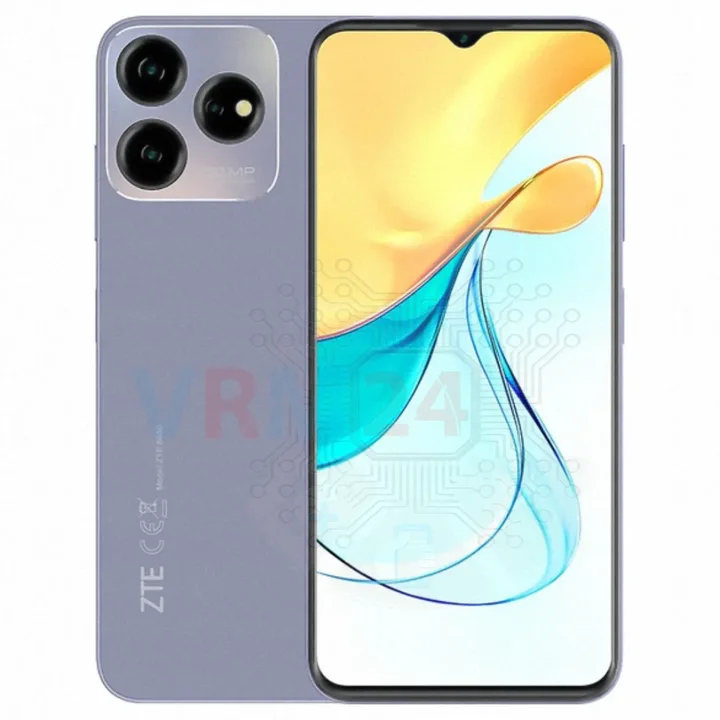

Démontage/Réparation de l'appareil mobile ZTE Blade V50 Design (ZTE Blade V50 Design ZTE 8050) avec la description de chaque étape et l'ensemble d'outils requis.

⚠️ Avant de démonter, n'oubliez pas d'éteindre votre téléphone.

Tout d’abord, nous devons retirer le tiroir de la carte SIM.

Pour cela, nous’allons utiliser un outil d’éjection spécial.

Insérez-le dans le trou et poussez délicatement le tiroir vers l’extérieur.

Si le tiroir ne sort pas facilement, nous pouvons aussi utiliser une pince pour aider à le retirer.’

Ensuite, nous devons chauffer la coque arrière à environ 70 degrés Celsius ou 160 degrés Fahrenheit. Pour cela, nous utiliserons un tapis chauffant, mais vous pouvez aussi utiliser un pistolet thermique ou un sèche-cheveux.

À noter : sur ce modèle, la coque arrière est en plus collée dans la zone de la caméra. Cela signifie que nous devons également chauffer cette section pour faciliter la séparation.

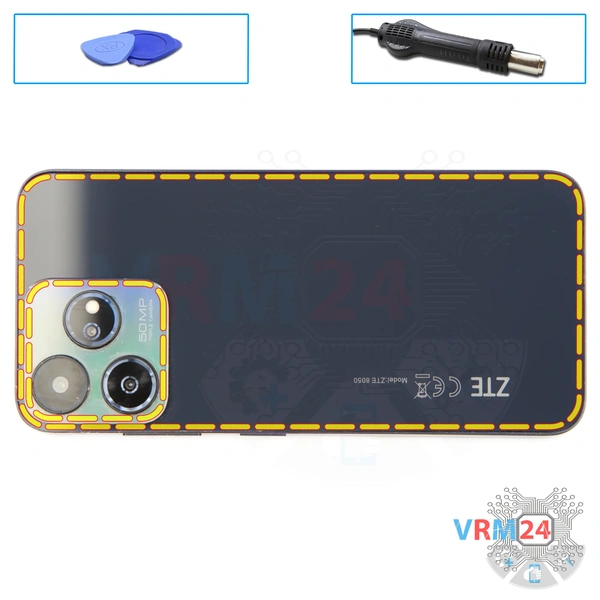

Passons maintenant au retrait de la coque arrière. Pour cela, nous utilisons un film plastique fin, en le glissant dans l’espace entre la coque arrière et le châssis intermédiaire, et en le faisant soigneusement le tour du bord pour trancher l’adhésif.

Allez lentement le long du bord—ne poussez pas le film trop profondément sous la coque, car nous ne savons pas exactement quels composants peuvent se trouver en dessous.

Après avoir fait tout le tour, nous essaierons de décoller la coque arrière près de la section de la caméra. À l’aide du film plastique fin, desserrez soigneusement l’adhésif à cet endroit.

La coque ici est collée très fermement, une prudence accrue est donc nécessaire.

Ensuite, nous devons retirer les vis.

Pour cela, nous’utiliserons un tournevis 1.5 mm Phillips ou un Phillips #000. Ces vis fixent le châssis intermédiaire.

Dévissez-les soigneusement et placez-les sur une surface dédiée dans une disposition organisée, car les vis peuvent varier en taille.

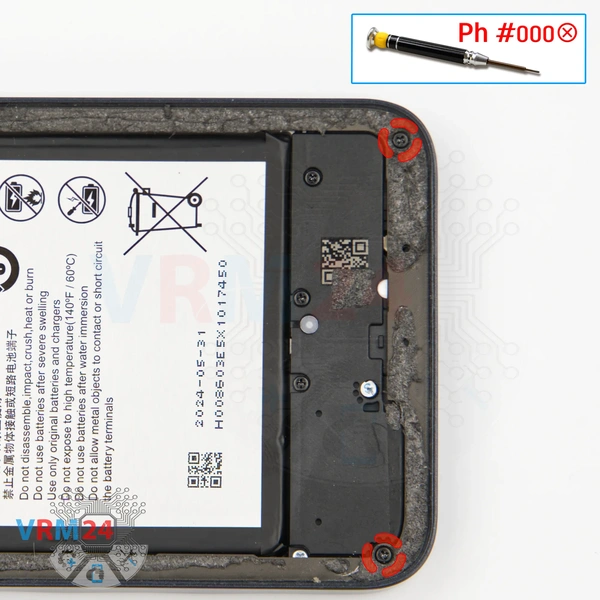

D'abord, nous dévissons les deux vis du bas.

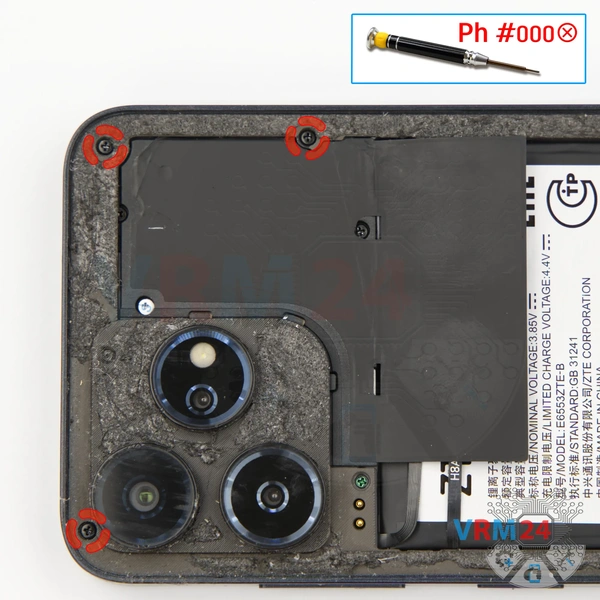

À l'aide d'un tournevis Phillips 1.5 mm (PH #000), dévissez les trois vis noires en haut.

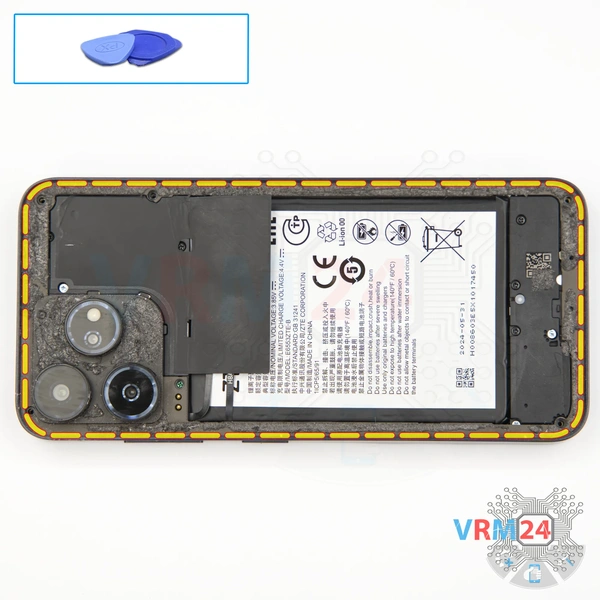

Passons maintenant au retrait du châssis intermédiaire.

Nous commençons par un film plastique fin, en déclipsant quelques attaches près de l'emplacement du tiroir SIM, puis nous passons à un outil plus robuste.

Sur ce modèle, le châssis intermédiaire est également maintenu assez fermement, nous devons donc être prudents. Ne’le forcez pas, sinon nous pourrions endommager le bord de l'écran.

Dans notre cas, le capteur d'empreintes se détache simplement—il’n'est pas fixé au châssis intermédiaire.

À ce stade, il’est préférable de couvrir les lentilles de l'appareil photo. Pour cela, nous utilisons un film protecteur.

Notez que nous collons le film sur le rebord autour des lentilles, pas directement sur le verre.

À l'aide d'un tournevis Phillips 1.5 mm (PH #000), dévissez les cinq vis courtes.

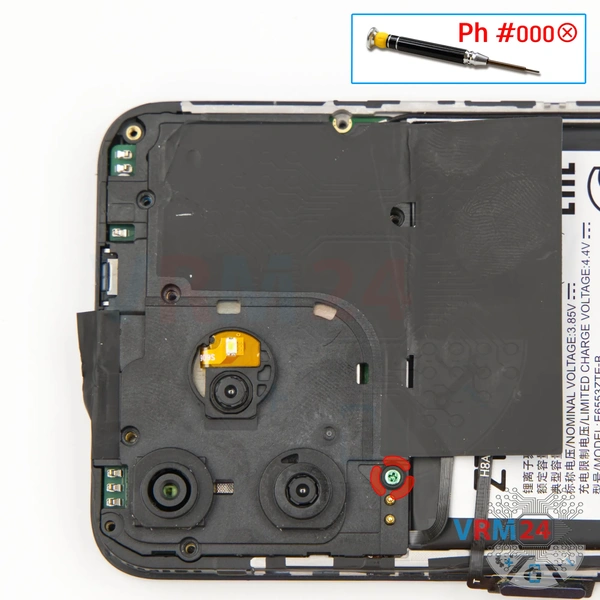

À l'aide d'un tournevis Phillips 1.5 mm (PH #000), dévissez la vis argentée.

Ensuite, à l'aide d'un outil non métallique, nous devons retirer le cache.

Faites soigneusement levier sur le bord, déclipsez les attaches et soulevez le cache qui protège la carte mère.

Il peut avoir un peu d'adhésif en haut. Mettez-le de côté.

Ensuite, à l'aide d'un outil non métallique, déconnectez le connecteur de la batterie.

ℹ️ Le modèle ZTE Blade V50 Design ZTE 8050 possède une batterie E6553ZTE-B d'une capacité de 5000 mAh (également appelée batterie rechargeable).

Et nous pouvons également déconnecter la nappe du capteur d'empreintes digitales.

Débranchez le connecteur et décollez délicatement la nappe, qui est fixée au blindage de la carte mère.

Nous pouvons maintenant passer à la partie inférieure.

Ici aussi, nous devons dévisser les six vis noires.

Celles-ci peuvent également différer des précédentes, alors conservez-les séparément.

Nous utilisons le même tournevis 1.5 mm Phillips ou #000.

À l'aide d'un tournevis Phillips 1.5 mm (PH #000), dévissez les deux vis argentées.

Après avoir dévissé, nous pouvons retirer le cache—celui-ci inclut probablement le haut-parleur.

Trouvez un point pour faire levier en dessous, soulevez-le et détachez le cache. En effet, lorsque nous le retournons, nous voyons le haut-parleur monté à l'intérieur.

Ensuite, déconnectez le connecteur du câble coaxial, libérez le câble, puis déconnectez le connecteur de la nappe inter-cartes.

Nous pouvons maintenant retirer la sous-carte.

Comme toujours, faites-levier délicatement, soulevez-la et retirez-la.

Sur la sous-carte, nous avons le port de charge, le microphone et la prise casque.

Nous pouvons maintenant retirer les caméras.

Comme nous pouvons le voir, elles sont liées ensemble par une feuille de dissipation thermique. Manipulez-les avec précaution.

La caméra arrière principale est également légèrement collée au cadre de l’écran.

Donc, détachez soigneusement les caméras arrière—rappelez-vous, elles sont reliées par cette feuille thermique. Ne tirez pas fort sur les nappes flex pour éviter de les déchirer. Mettez les caméras de côté.

Nous pouvons également retirer la caméra frontale. Là encore, décollez la feuille thermique—elle sera utile lors du remontage.

Et nous déconnectons le connecteur du câble coaxial, puis la nappe inter-cartes, puis le connecteur de la nappe de l'écran.

Décollez la feuille thermique—elle’sera également réutilisée lors du remontage.

Après cela, vérifiez s'il y a une autre vis fixant la carte mère. Pour cela, nous utilisons le même tournevis 1.5 mm Phillips ou #000.

Maintenant, rien’ne gêne. Faites délicatement levier sur la carte au bon endroit et soulevez-la.

⚠️ Ne pliez pas la carte de circuit imprimé lors du retrait et ne poussez pas d'outils en dessous. Sans vous en rendre compte, vous pouvez endommager des composants ou des câbles de l'intérieur.

ℹ️ Dans le cadre de l'écran sont restés : le haut-parleur d'écoute, la batterie et le moteur de vibration.
