Démontage/Réparation de l'appareil mobile ZTE Blade A910 (ZTE Blade A910) avec la description de chaque étape et l'ensemble d'outils requis.

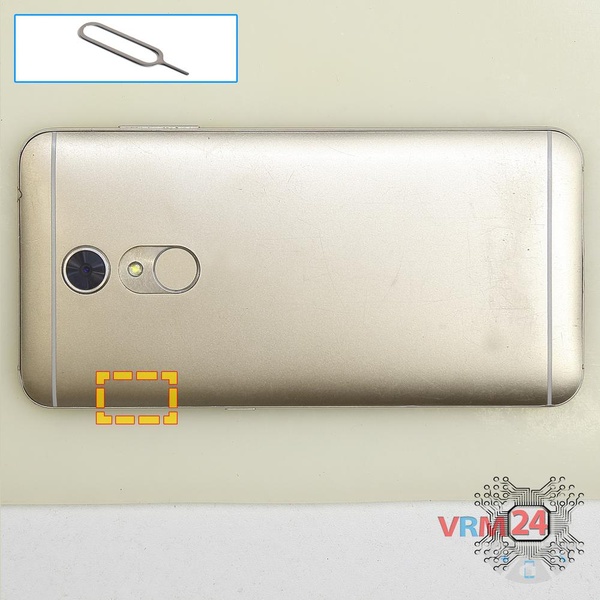

Utilisez l'outil d'éjection (alias Aiguille) ou un trombone. Poussez la pointe à fond dans le trou jusqu'à ce que le tiroir s'éjecte, puis tirez le tiroir de carte SIM et de carte mémoire (Micro SD).

⚠️ Attention ! L'outil doit être inséré dans un trou sur le bord du boîtier du téléphone. N'appuyez pas trop fort. Cela pourrait casser le mécanisme d'éjection du tiroir.

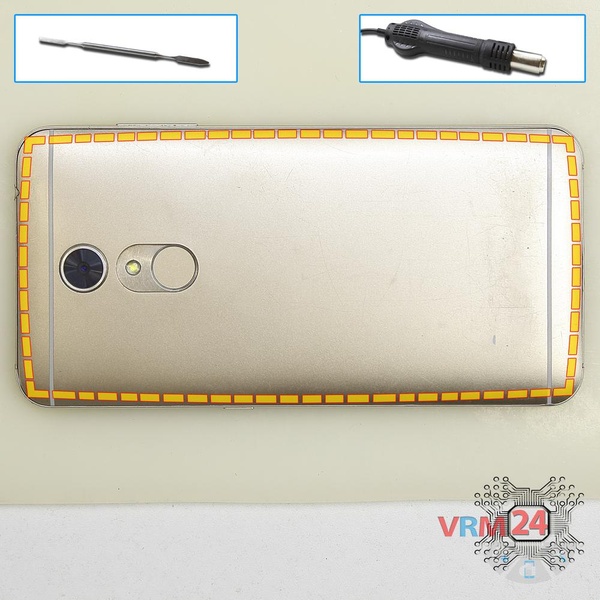

À l'aide d'un spudger ou d'un médiator en plastique, délicatement, sur le pourtour, détachez les clips de la coque arrière et retirez-la.

N'insérez pas l'outil profondément et ne le pliez pas. Sinon, le boîtier pourrait être altéré ou endommagé.

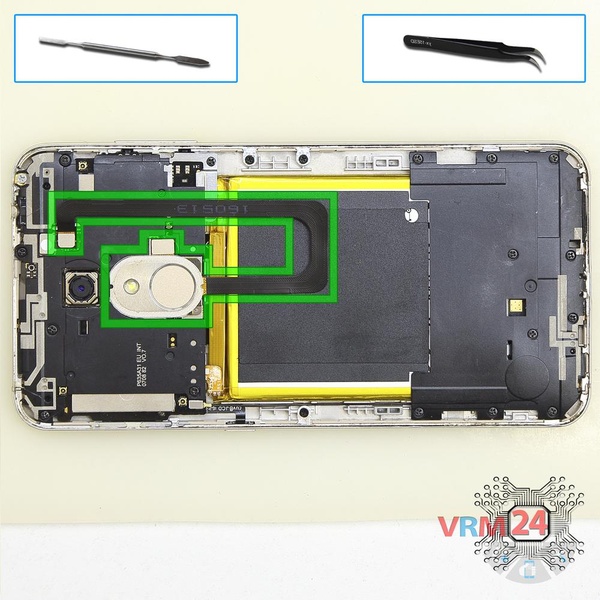

Soulevez le connecteur et retirez le câble avec le capteur d'empreintes digitales.

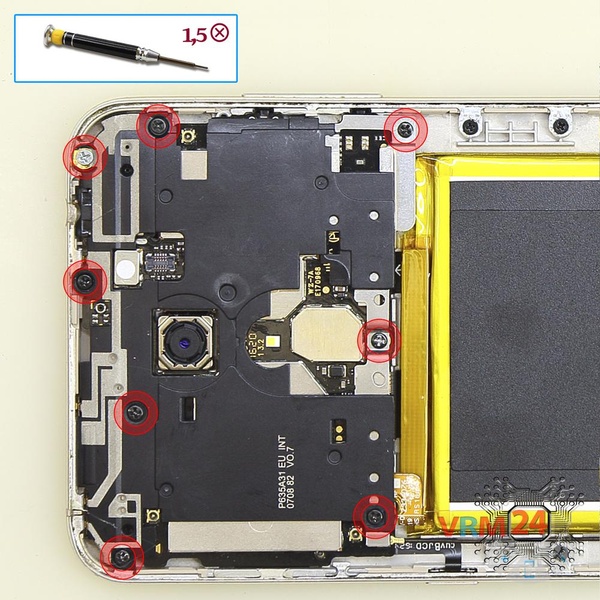

À l'aide d'un tournevis (Phillips 1.5 mm PH #000), dévissez les sept vis noires et une vis argentée.

Si les vis sont différentes : ℹ️ Assurez-vous de noter l'emplacement des vis avant le démontage. Lors de l'assemblage de l'appareil, visser la vis au mauvais endroit peut endommager l'appareil ou ses pièces. Pour éviter tout dommage, les vis retirées et les pièces individuelles (comme les joints ou les supports) doivent être disposées dans l'ordre approprié, ou les vis et leurs trous dans le téléphone doivent être marqués avec des marqueurs de couleur.

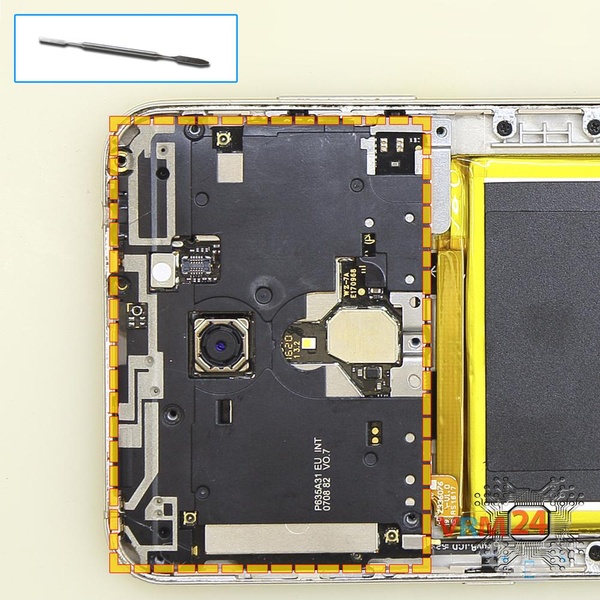

Soulevez sur le bord et retirez le capot avec les antennes.

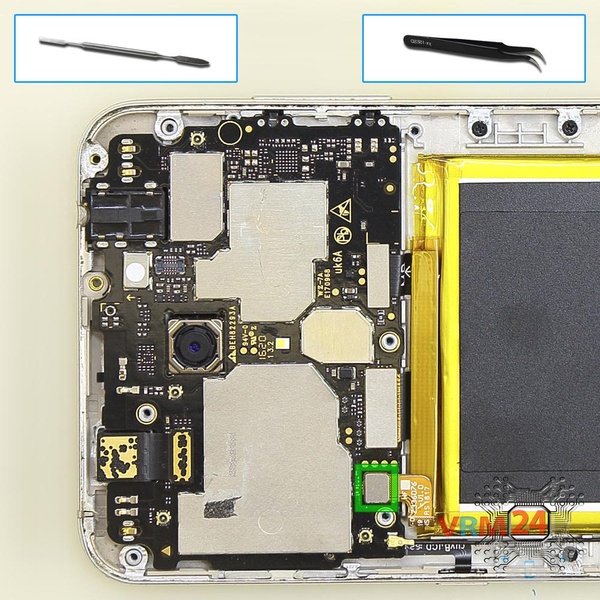

Déconnectez le connecteur de la batterie dès que possible. Il est préférable d'utiliser un outil non métallique ou en plastique pour éviter tout dommage.

ℹ️ Le modèle ZTE Blade A910 a une batterie Li3925T44P8h786035 d'une capacité de 2540 mAh (aussi appelée batterie rechargeable).

⚠️ Il est fortement recommandé de déconnecter le connecteur pour éviter d'éventuels courts-circuits pendant le démontage.

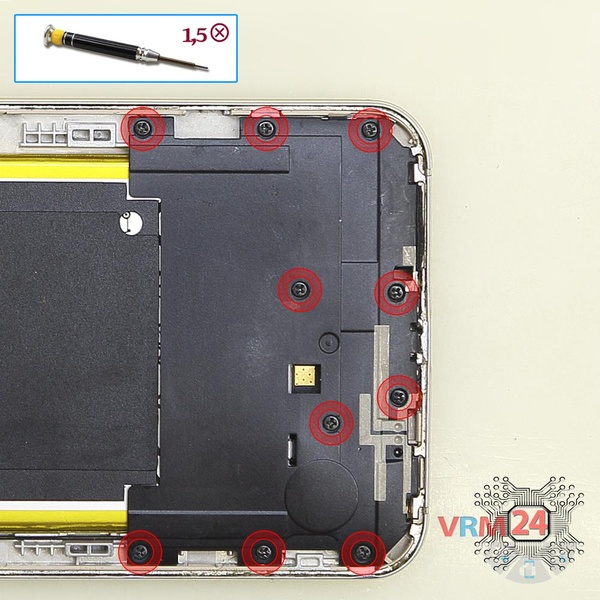

À l'aide d'un tournevis (Phillips 1.5 mm PH #000), dévissez les dix vis.

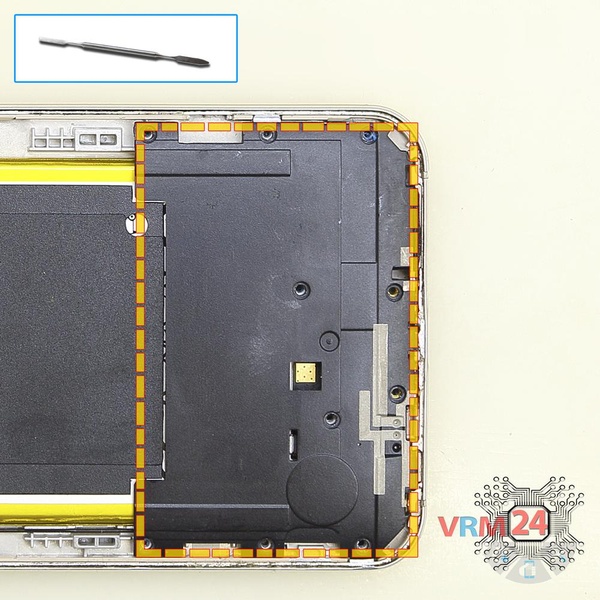

Faites levier sur le bord et retirez l'ensemble haut-parleur avec les antennes.

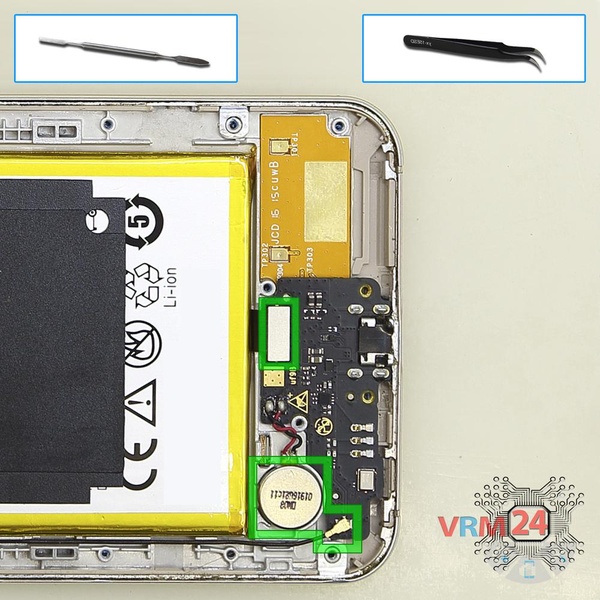

Déconnectez le connecteur du câble coaxial et le câble vers le câble inter-cartes. Nous soulevons également le corps du moteur de vibration.

⚠️ Ne tirez pas sur le câble et ne faites pas levier avec un outil tranchant, les connecteurs sont assez fragiles et se cassent facilement, ou le câble sort de l'extrémité (cosse).

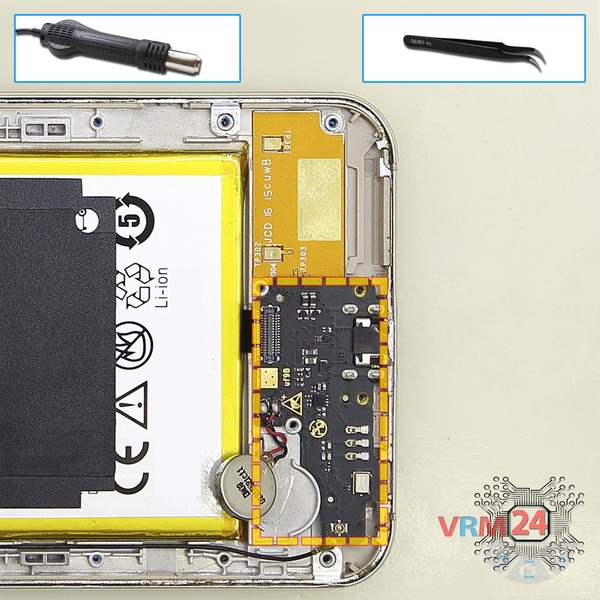

Retirez la carte fille. Elle peut être collée au châssis ou fixée par des attaches comme des loquets ou des crochets, alors soyez prudent.

ℹ️ La carte fille contient un port de charge (Micro-USB), un microphone, un moteur de vibration, des contacts à ressort pour le haut-parleur et une unité d'antenne.

⚠️ Il n'est pas nécessaire d'insérer l'outil en dessous lors du retrait de la carte fille. Les composants internes pourraient être endommagés.

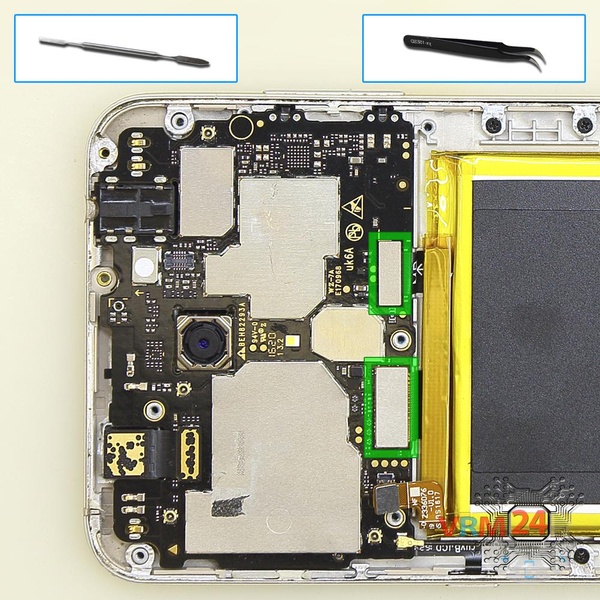

Soulevez les connecteurs du câble du module d'affichage, du câble inter-cartes.

⚠️ Soyez prudent lors du retrait des câbles des connecteurs, les câbles sont assez fins, et il est assez facile de les casser ou d'endommager les pistes de contact à l'intérieur.

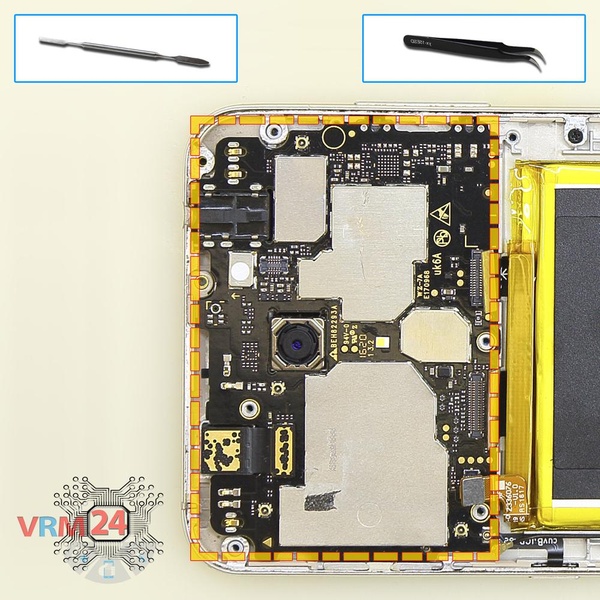

Retirez délicatement la carte de circuit imprimé. Il n'est pas nécessaire d'utiliser un levier ou d'essayer d'atteindre la carte de circuit imprimé par la force. Assurez-vous que rien ne gêne ou ne retienne la carte de circuit imprimé.

La carte mère peut également être fixée avec des attaches comme des loquets ou des crochets, soyez prudent.

⚠️ Ne pliez pas la carte de circuit imprimé lors de son retrait et ne poussez pas d'outils en dessous. À votre insu, vous pouvez endommager des composants ou des câbles de l'intérieur.

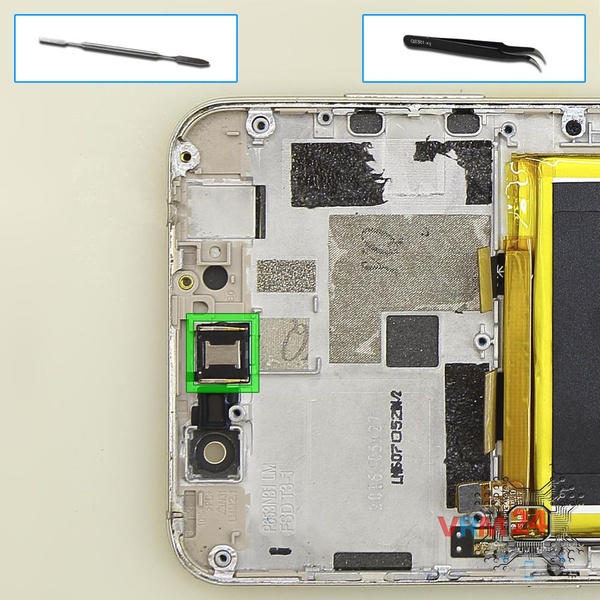

Faites levier en bas et retirez le haut-parleur d'écoute.

⚠️ Faites attention ! Le haut-parleur d'écoute est un peu collé avec de l'adhésif.

⚠️ Si nous faisons levier au milieu du haut-parleur, nous pouvons le casser en deux.

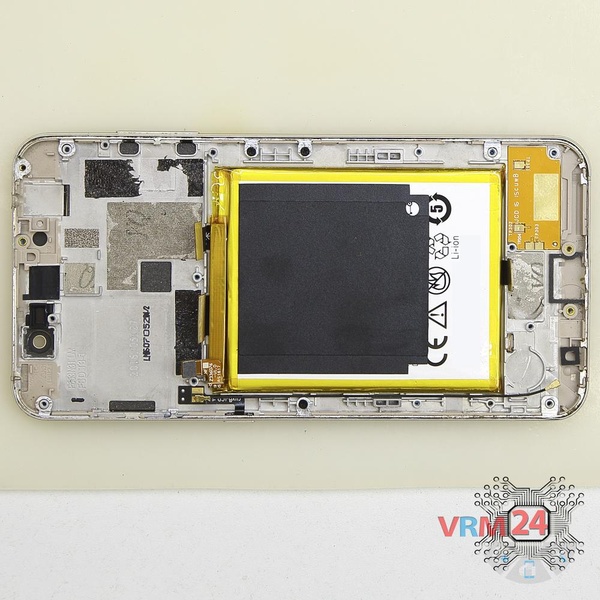

ℹ️ Dans le cadre de l'écran est resté : la batterie.
