Démontage/Réparation de l'appareil mobile ZTE Nubia Z17 (ZTE Nubia Z17 NX563J) avec la description de chaque étape et l'ensemble d'outils requis.

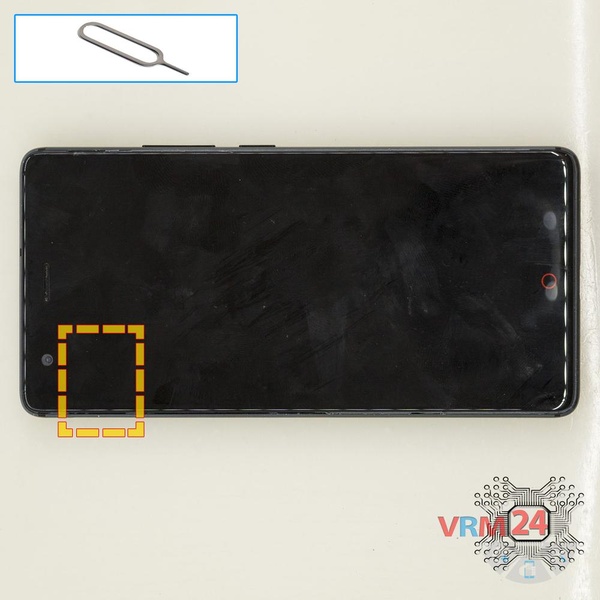

Utilisez l'outil d'éjection (aussi appelé aiguille) ou un trombone. Poussez la pointe à fond dans le trou jusqu'à ce que le tiroir s'éjecte, puis retirez le tiroir de la carte SIM et de la carte mémoire (Micro SD).

⚠ Attention ! L'outil doit être inséré dans un trou sur le bord du boîtier du téléphone. N'appuyez pas trop fort. Cela pourrait casser le mécanisme d'éjection du tiroir.

⚠ Attention ! Le démontage a une difficulté maximale de 3 car le processus commence par le démontage du module d'affichage. Si vous n'avez pas d'expérience ou n'êtes pas sûr de vos compétences, nous vous recommandons vivement de contacter un centre de service spécialisé.

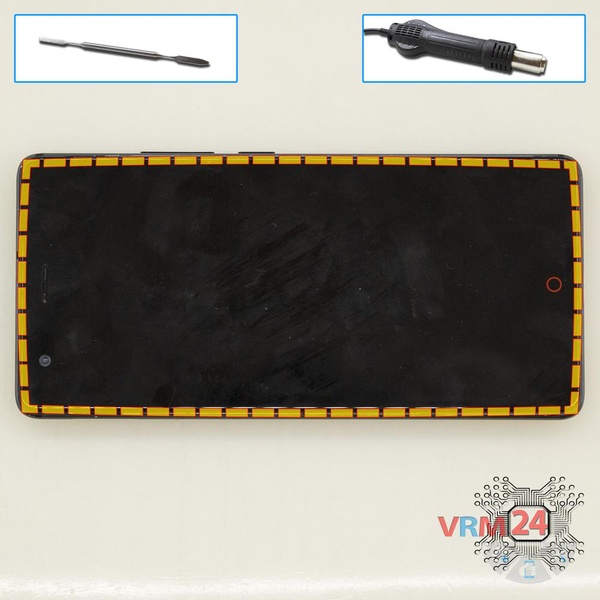

Nous recommandons d'utiliser un dispositif de chauffage spécial tel qu'une machine à séparer, un pistolet thermique ou un tapis chauffant. Cela simplifiera le processus. Vous pouvez utiliser un sèche-cheveux domestique, mais vous devrez fabriquer une buse à la main ou en avoir une adaptée dans le kit pour chauffer doucement et concentrer le flux de chaleur au bon endroit.

ℹ️ La surface du module d'affichage doit être chauffée pour ramollir l'adhésif en dessous. La température de chauffage approximative est de 50° C / 125° F.

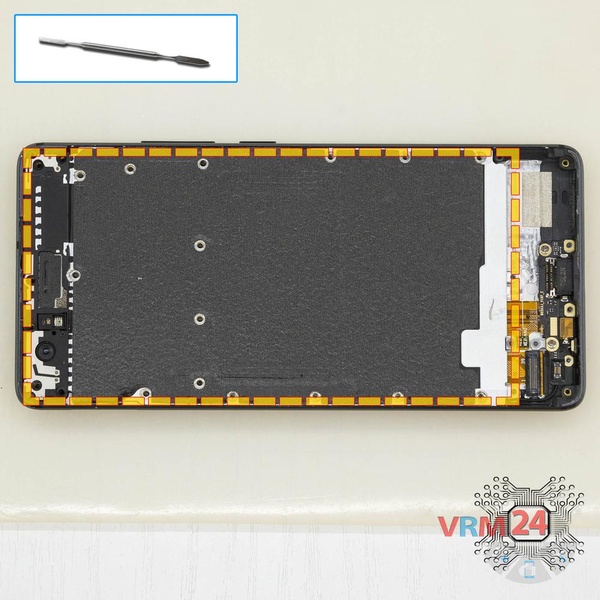

Utilisez un film plastique fin ou un médiator pour la séparation. Pour faciliter le processus, vous pouvez utiliser de l'alcool isopropylique. Il est souvent plus difficile de passer l'outil entre les pièces à séparer. Choisissez le bord le plus éloigné des câbles FFC ou des boutons.

N'utilisez pas de levier ou de force pour la séparation qui pourrait endommager les éléments internes.

Le processus peut être vu dans notre vidéo entièrement ainsi qu'en détail, à la fin des instructions.

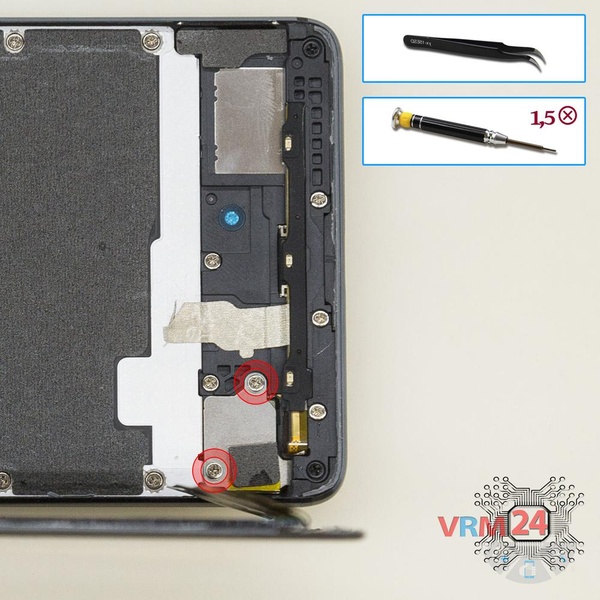

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez deux vis et retirez le support maintenant le connecteur.

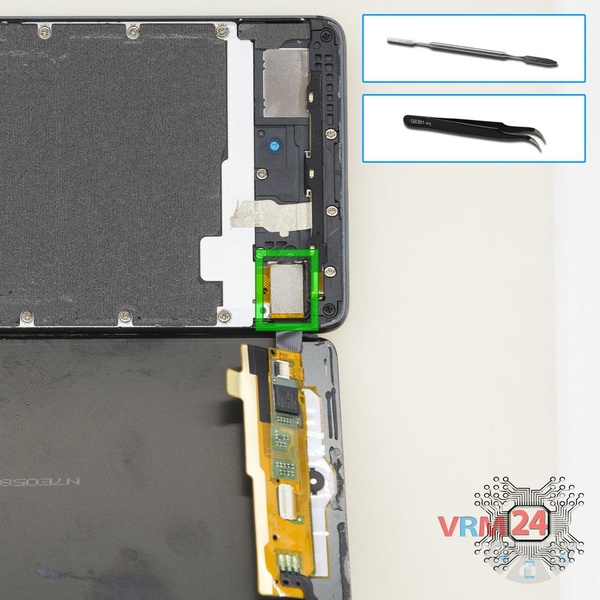

Faites levier sur le connecteur et retirez le module d'affichage.

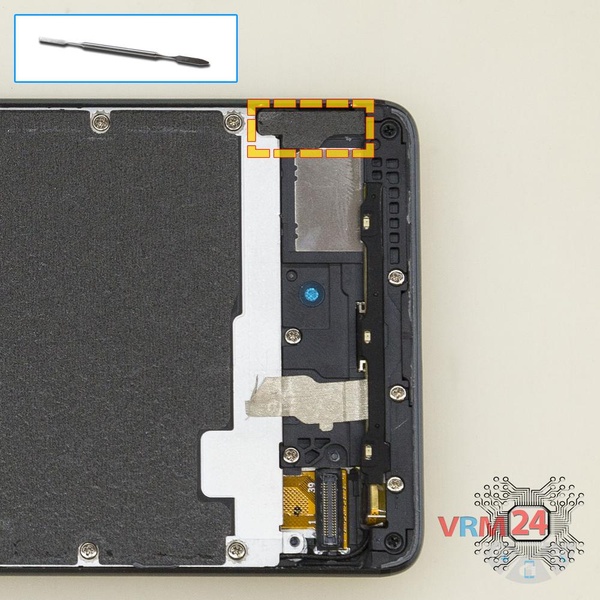

Décollez le film protecteur cachant la vis.

À l'aide d'un tournevis (Phillips 1.5 mm PH000), retirez 11 les vis courtes dans le châssis du téléphone.

ℹ️ Assurez-vous de noter l'emplacement des vis avant le démontage. Lors du remontage de l'appareil, visser la vis au mauvais endroit peut endommager l'appareil ou l'une de ses pièces. Pour éviter tout dommage, les vis retirées et les pièces individuelles (comme les joints ou les supports) doivent être disposées dans l'ordre approprié, ou les vis et leurs trous dans le téléphone doivent être marqués avec des marqueurs de couleur.

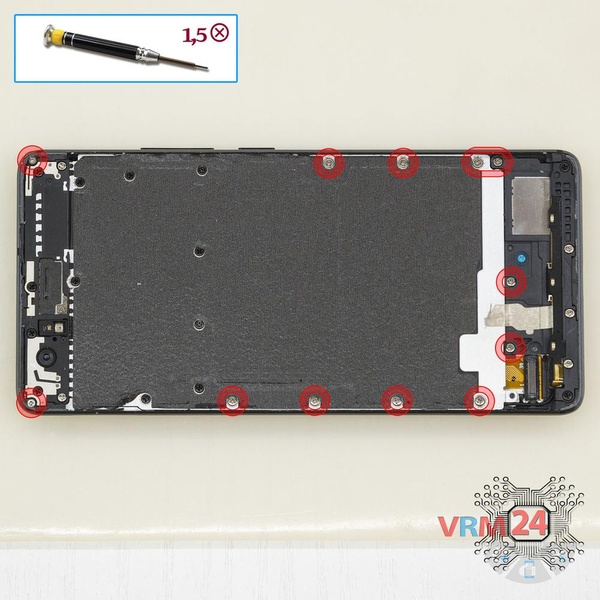

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 14 vis.

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez cinq vis longues dans le châssis du téléphone.

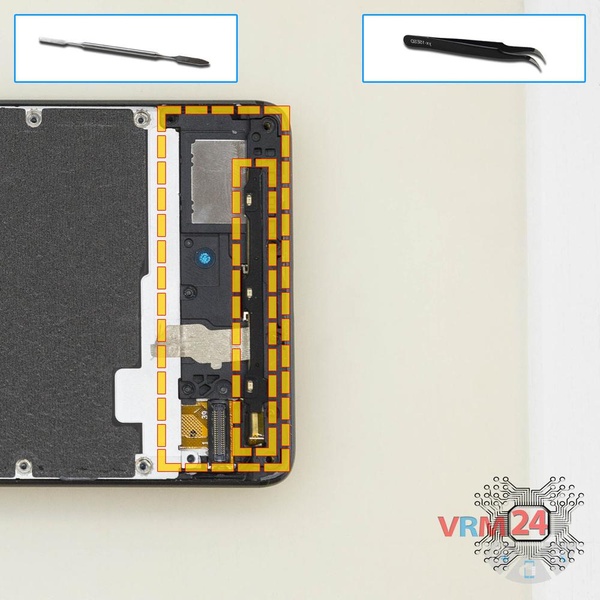

Redressez le câble avec les boutons de navigation et retirez l'ensemble haut-parleur.

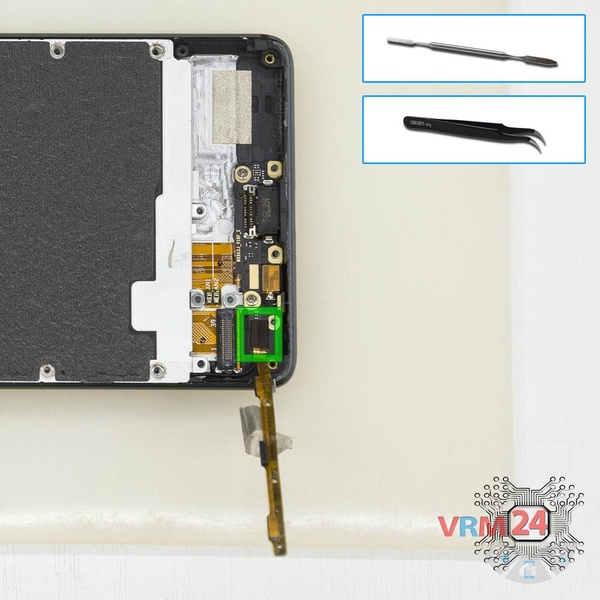

Soulevez le connecteur et retirez le câble des boutons de navigation.

Retirez le capot avec les antennes et un haut-parleur d'écoute qui protège la carte de circuit imprimé (PCB). Essayez de soulever les capots par les bords et ne poussez rien entre eux pour ne pas toucher ou court-circuiter accidentellement quoi que ce soit sur la PCB.

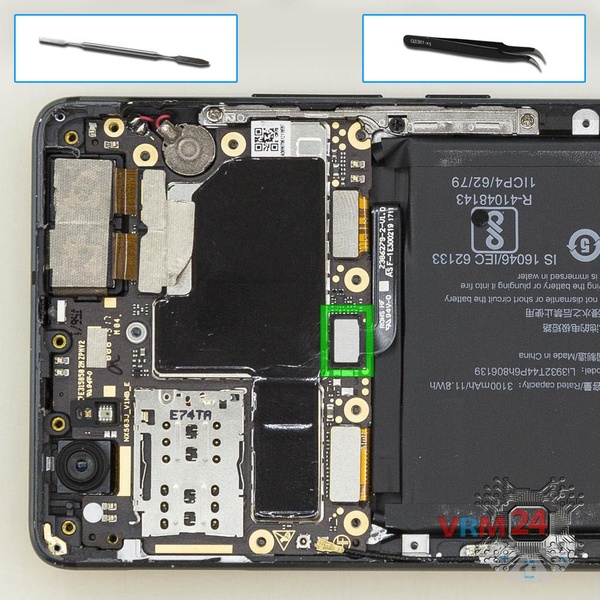

Débranchez le connecteur de la batterie dès que possible.

ℹ️ Le modèle ZTE Nubia Z17 NX563J possède une batterie Li3932T44P6h806139 d'une capacité de 3200 mAh (aussi appelée batterie rechargeable).

⚠ Il est fortement recommandé de débrancher le connecteur pour éviter d'éventuels courts-circuits lors du démontage.

De plus, essayez de ne pas utiliser d'outil métallique pour débrancher le connecteur de la batterie rechargeable ou faites-le avec précaution.

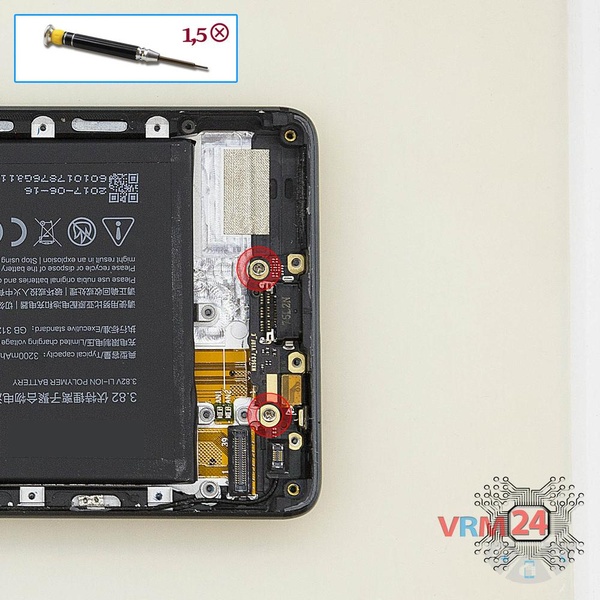

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez deux vis.

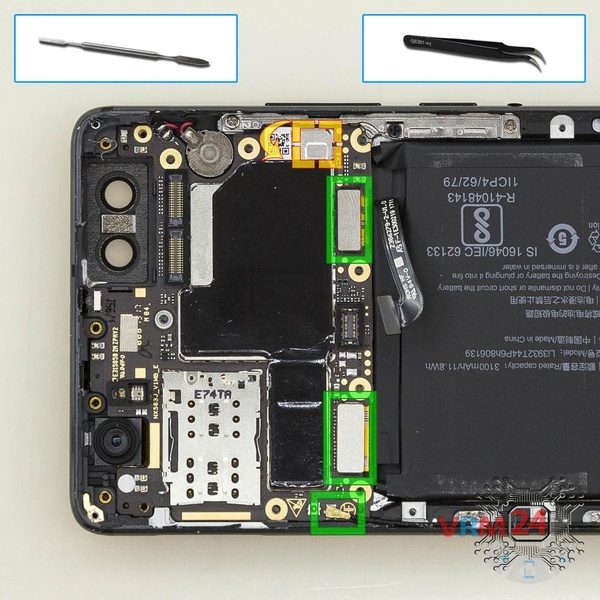

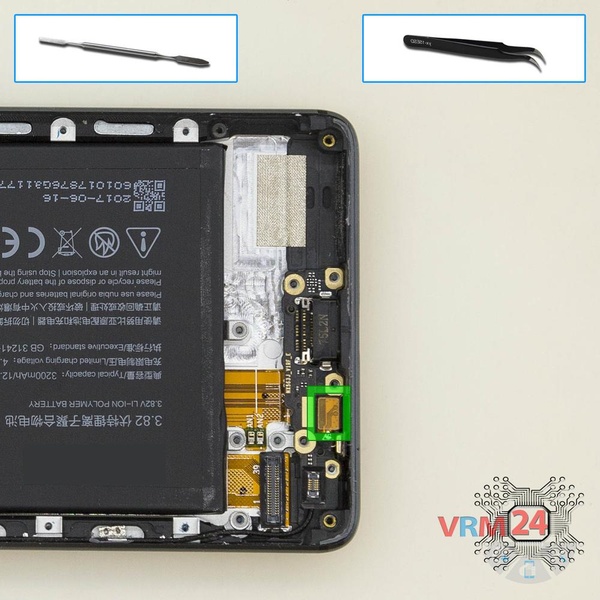

Débranchez le connecteur du câble coaxial, le câble vers la carte mère, le câble vers le microphone, le câble inter-cartes du sous-écran sur la carte fille.

⚠ Ne tirez pas sur le câble et ne le soulevez pas avec un outil tranchant, les connecteurs sont assez fragiles et se cassent facilement, ou le câble se détache de l'extrémité (cosse).

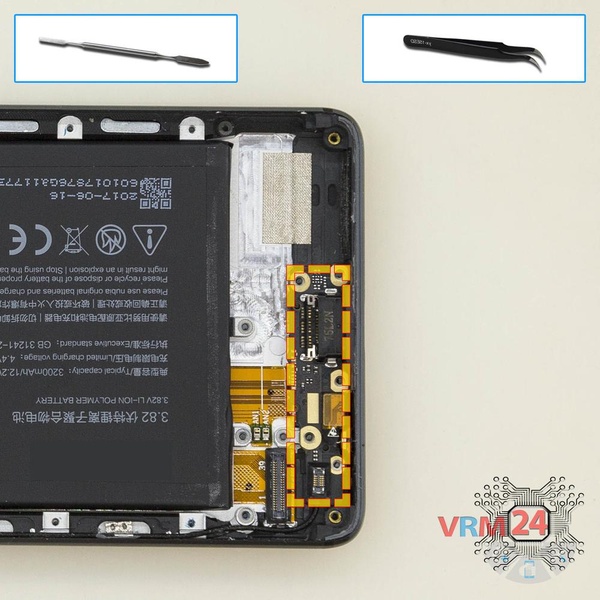

Retirez la carte fille. Elle est collée au châssis avec du ruban métallisé, donc pour faciliter le processus, la carte peut être légèrement chauffée.

ℹ️ La carte contient un port de charge (Micro USB), des contacts à ressort pour le haut-parleur et une unité d'antenne.

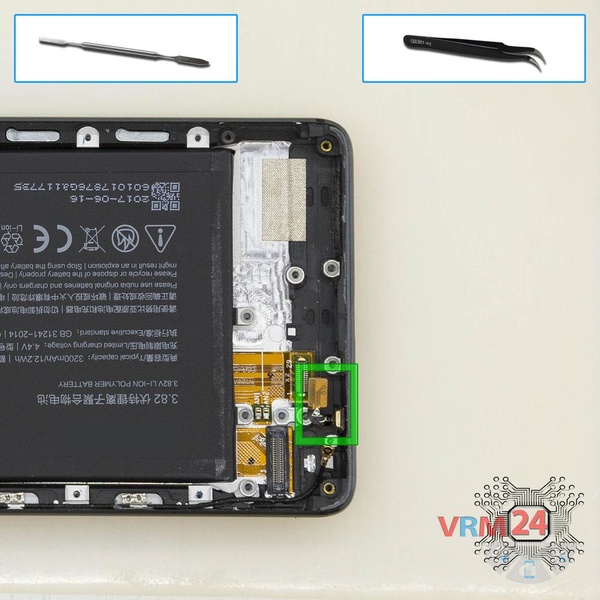

Retirez soigneusement le microphone.

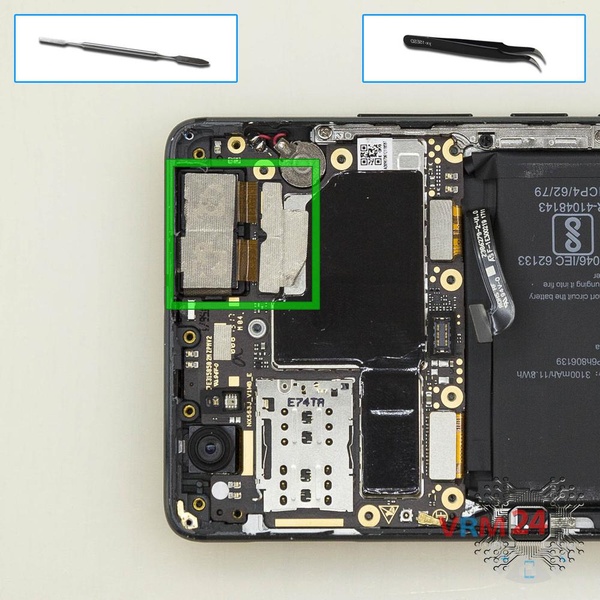

Déconnectez les connecteurs de la carte mère, puis retirez les deux caméras arrière.

Soulevez les connecteurs du câble du module d'affichage, du câble inter-cartes, du câble coaxial et du câble du capteur d'empreintes digitales.

⚠ Soyez prudent lorsque vous retirez les câbles des connecteurs, les câbles sont assez fins et il est facile de les casser ou d'endommager les pistes de contact à l'intérieur.

⚠ Faites également attention au câble et au connecteur du capteur d'empreintes digitales, tous deux situés du côté opposé.

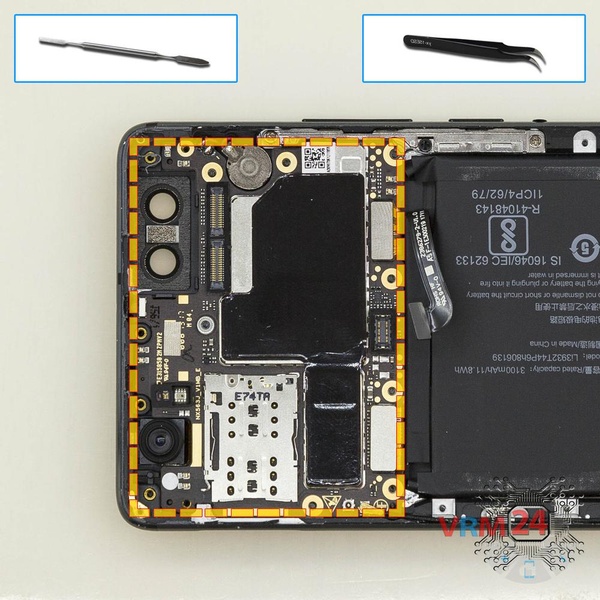

Retirez délicatement la carte de circuit imprimé. Il n'est pas nécessaire d'utiliser un levier ou d'essayer d'atteindre la carte par la force. Assurez-vous que rien ne gêne ou ne retient la carte.

⚠ Ne pliez pas la carte de circuit imprimé lors de son retrait et ne poussez pas d'outils en dessous. Sans vous en rendre compte, vous pouvez endommager des composants ou des câbles de l'intérieur.

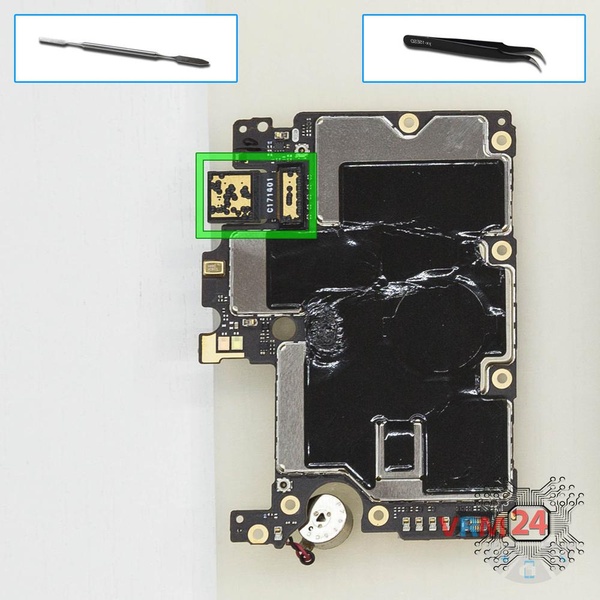

Déconnectez le connecteur sur la carte mère et retirez la caméra frontale (selfie).

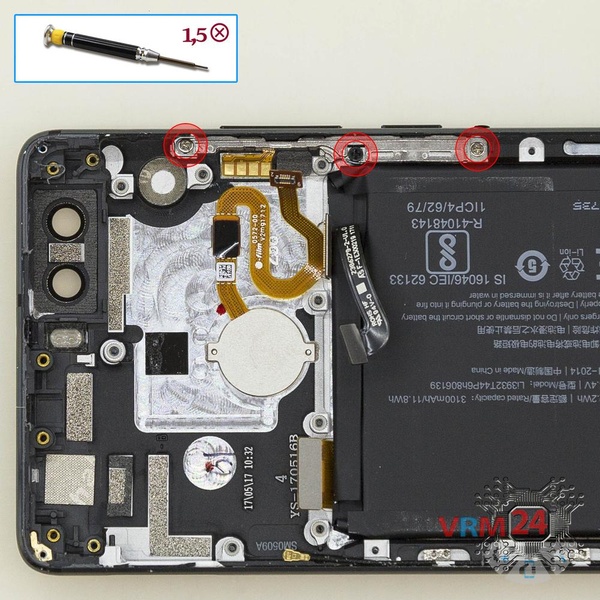

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez trois vis.

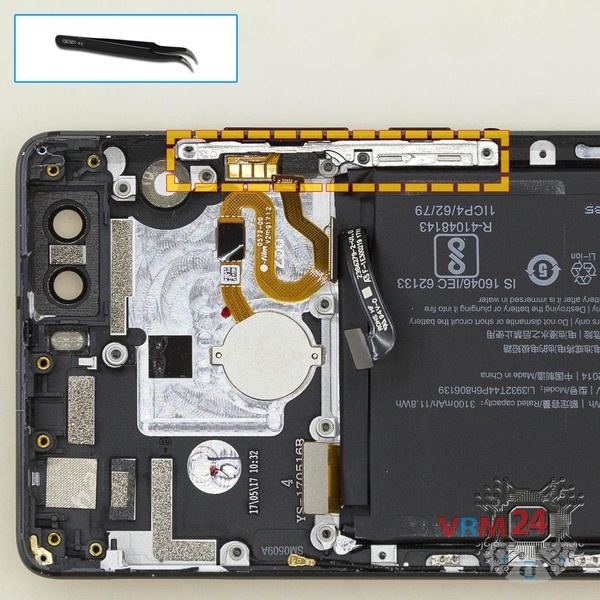

Retirez délicatement les boutons latéraux.

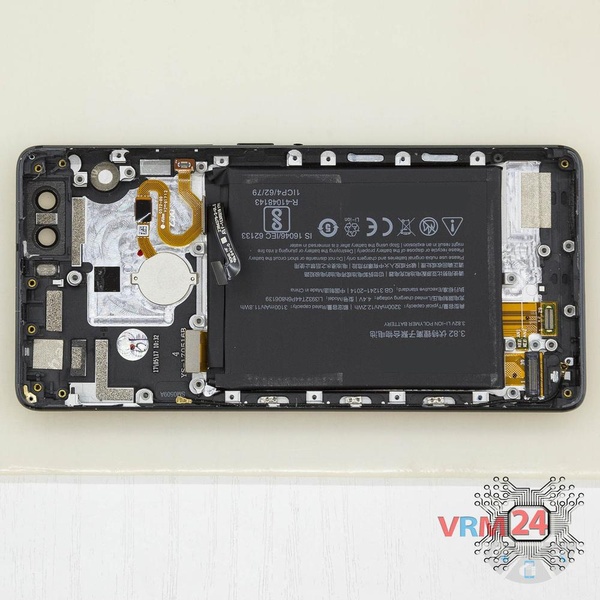

ℹ️ Dans le boîtier, il reste : le capteur d'empreintes digitales et la batterie.
