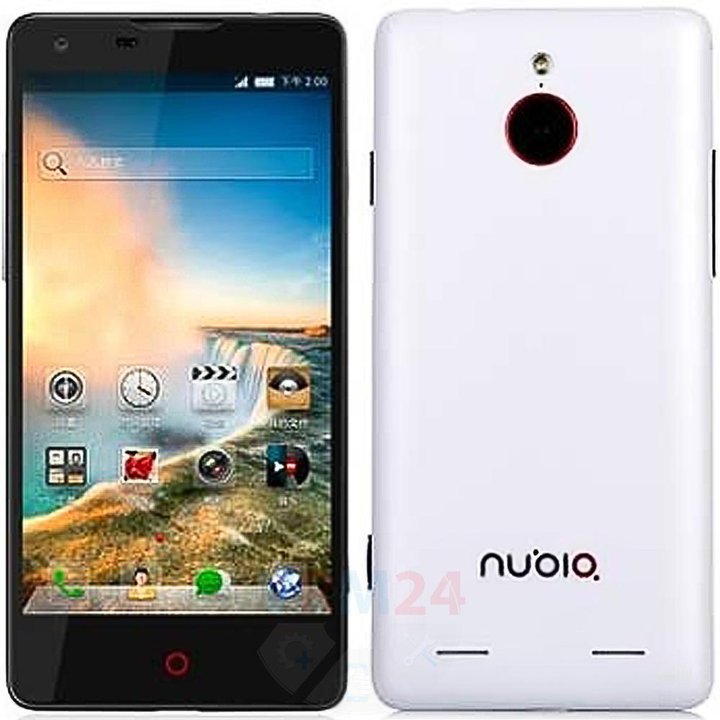

Démontage/Réparation de l'appareil mobile ZTE Nubia Z5 Mini (ZTE Nubia Z5 Mini NX402) avec la description de chaque étape et l'ensemble d'outils requis.

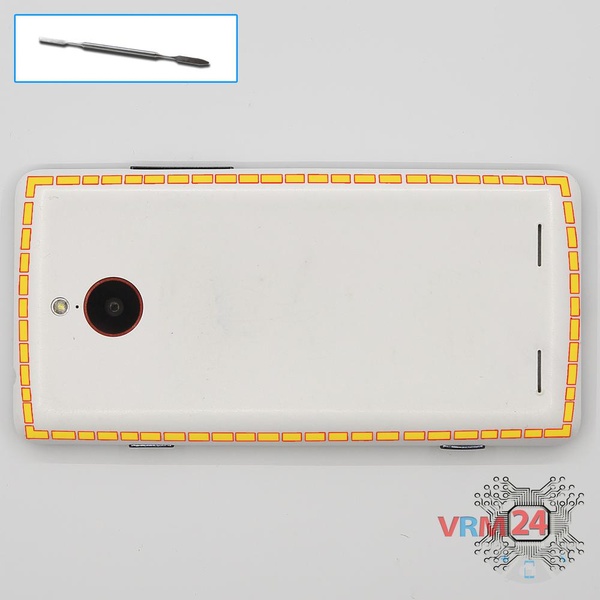

À l'aide d'un spudger ou d'un médiator en plastique, délicatement, sur le pourtour, détachez les clips de la coque arrière et retirez-la.

N'insérez pas l'outil profondément et ne le pliez pas. Sinon, le boîtier pourrait être altéré ou endommagé.

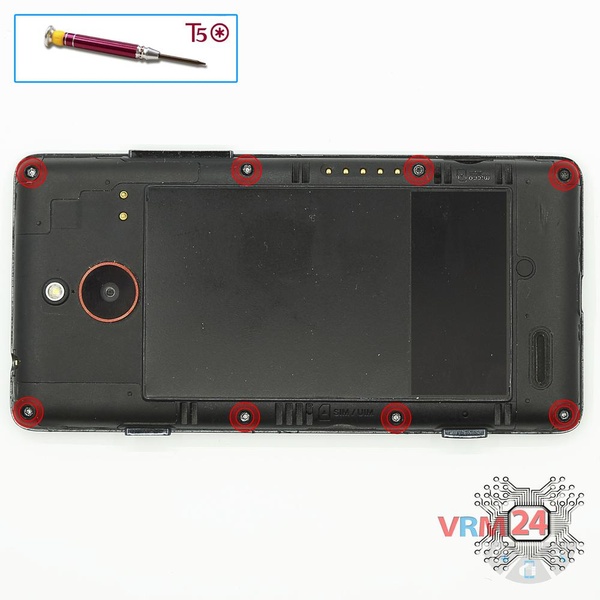

À l'aide d'un tournevis hex T5, dévissez 8 vis.

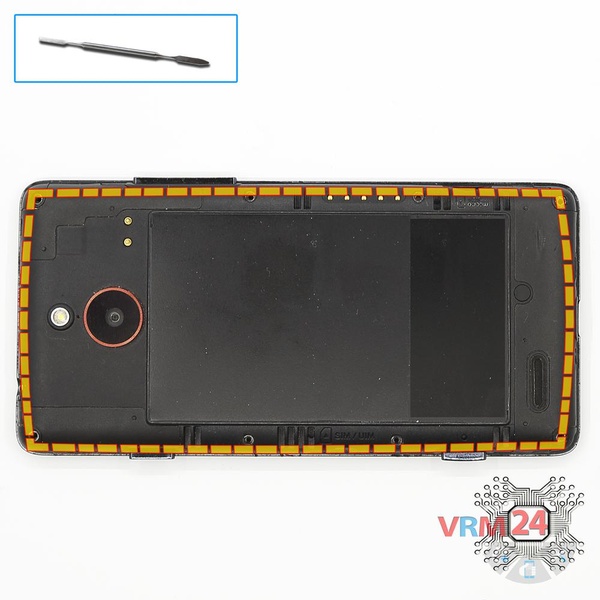

Faites levier sur les bords. Déplacez un outil d'ouverture le long du bord pour détacher les clips et retirez la coque intermédiaire avec le haut-parleur et les pads et pistes d'antenne. La coque intermédiaire protège la carte de circuit imprimé (PCB).

Essayez de soulever la coque par les bords et ne poussez rien trop loin à l'intérieur, afin de ne pas casser ou court-circuiter accidentellement quoi que ce soit sur la carte de circuit imprimé.

Déconnectez le connecteur de la batterie dès que possible. Il est préférable d'utiliser un outil non métallique ou en plastique pour éviter tout dommage.

ℹ️ Le modèle Alcatel 1S (2019) 5024D a une batterie TLp030K7 avec une capacité de 3000 mAh (aussi appelée batterie rechargeable).

⚠️ Il est fortement recommandé de déconnecter le connecteur pour éviter d'éventuels courts-circuits lors du démontage.

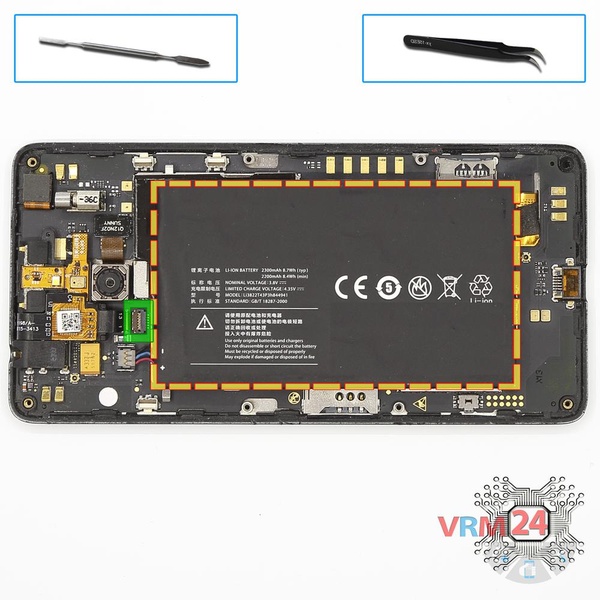

Après cela, faites soigneusement levier sur la batterie pour l'ouvrir.

⚠️ Soyez prudent ! Sous la batterie se trouve beaucoup de choses, et la batterie peut être un peu collée avec du ruban adhésif, alors faites attention, essayez de ne pas endommager les câbles ou les connecteurs ou autre.

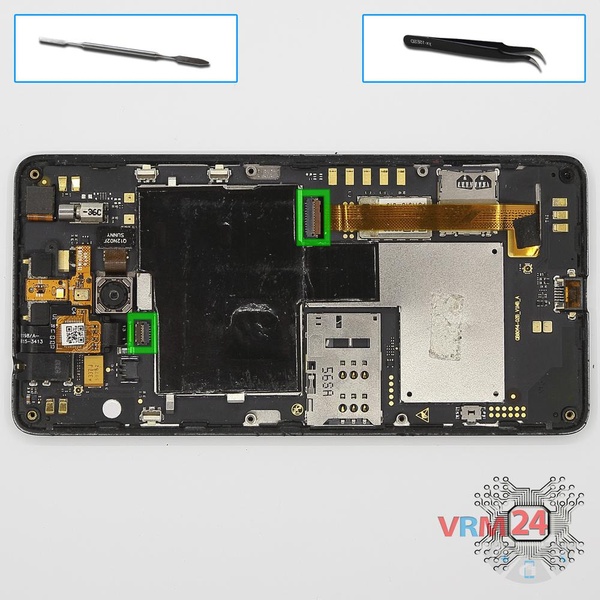

Déconnectez les connecteurs du câble d'affichage et de l'écran tactile.

⚠️ Ne tirez pas sur le câble et ne faites pas levier avec un outil pointu, les connecteurs sont assez faibles et se cassent facilement, ou le câble tombe de l'extrémité (cosse).

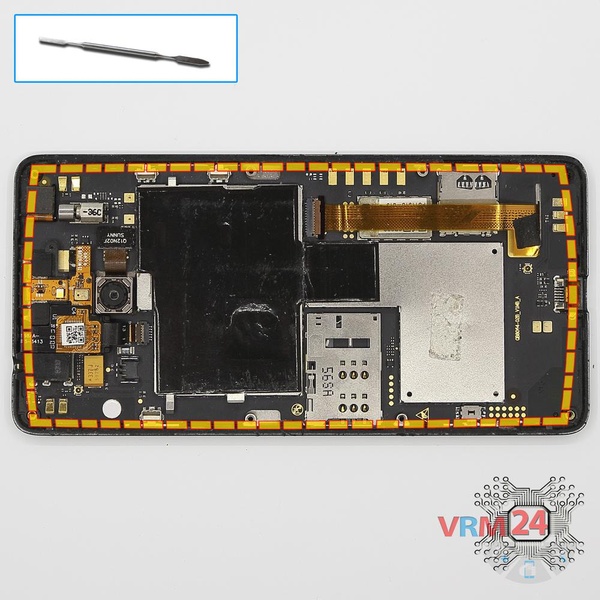

Retirez délicatement la carte de circuit imprimé. Il n'est pas nécessaire d'utiliser un levier ou d'essayer d'atteindre la carte de circuit imprimé par la force. Assurez-vous que rien ne gêne ou ne retienne la carte de circuit imprimé.

La carte mère peut également être fixée avec des attaches comme des loquets ou des crochets, soyez prudent.

⚠️ Ne pliez pas la carte de circuit imprimé lors de son retrait et ne poussez pas d'outils en dessous. À votre insu, vous pouvez endommager des composants ou des câbles de l'intérieur.

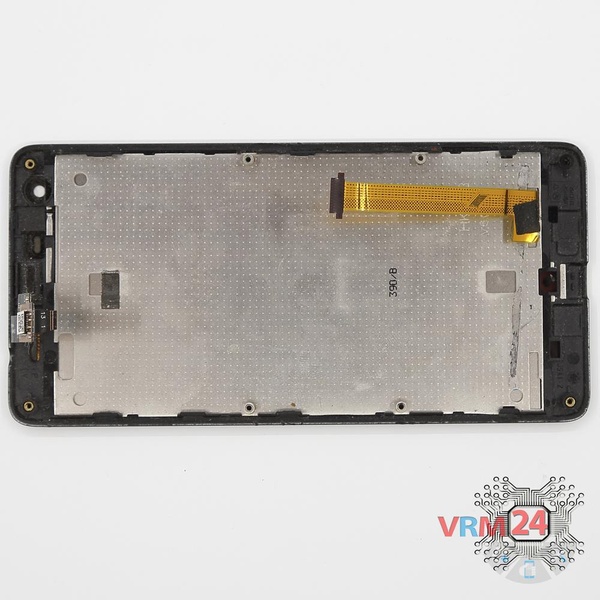

ℹ️ Dans le cadre d'affichage restait :

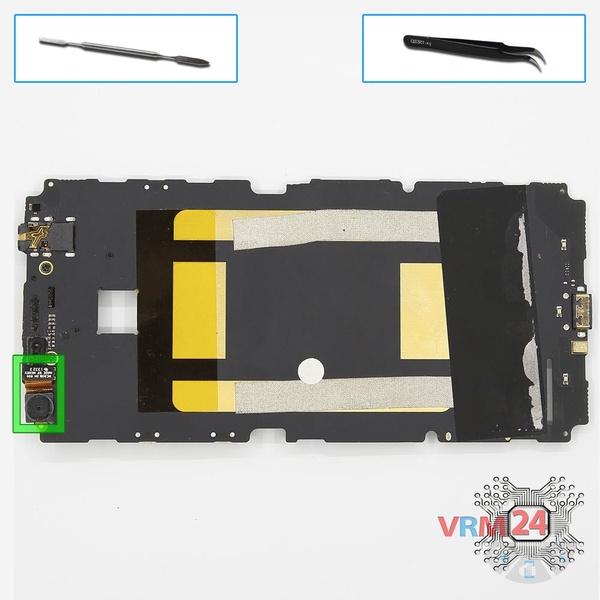

Retournez la carte mère. Déconnectez le connecteur et retirez la caméra frontale (selfie).

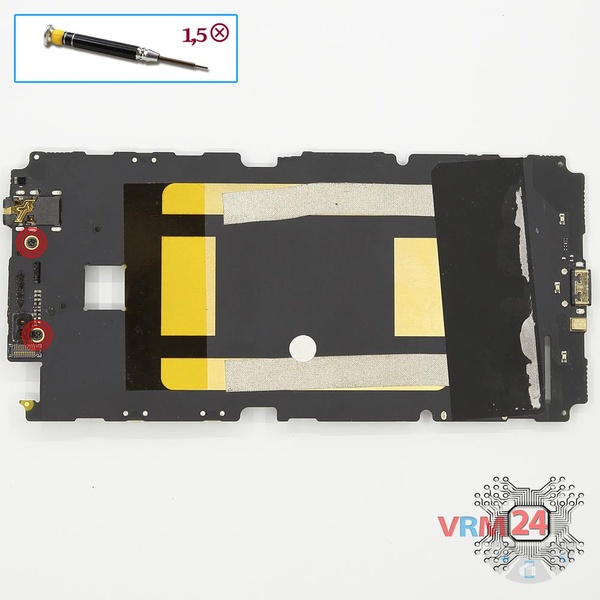

À l'aide d'un tournevis cruciforme 1.5 mm PH #000, dévissez deux vis.

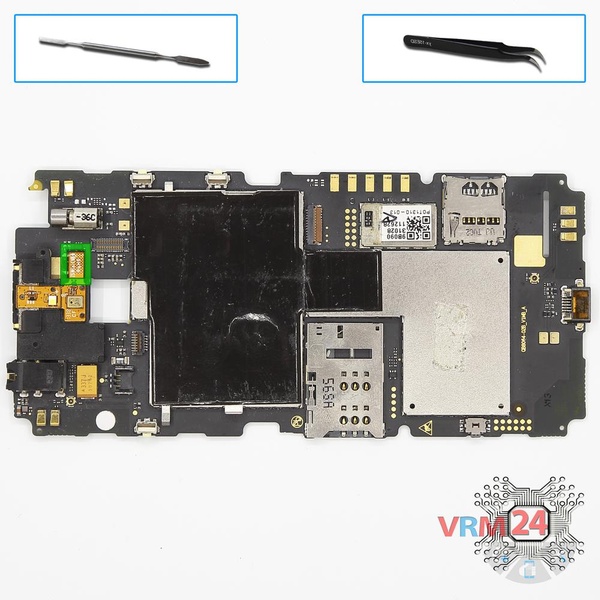

Faites levier sur le connecteur et retirez le couvercle avec le microphone et le pad de contact du haut-parleur d'écoute.
