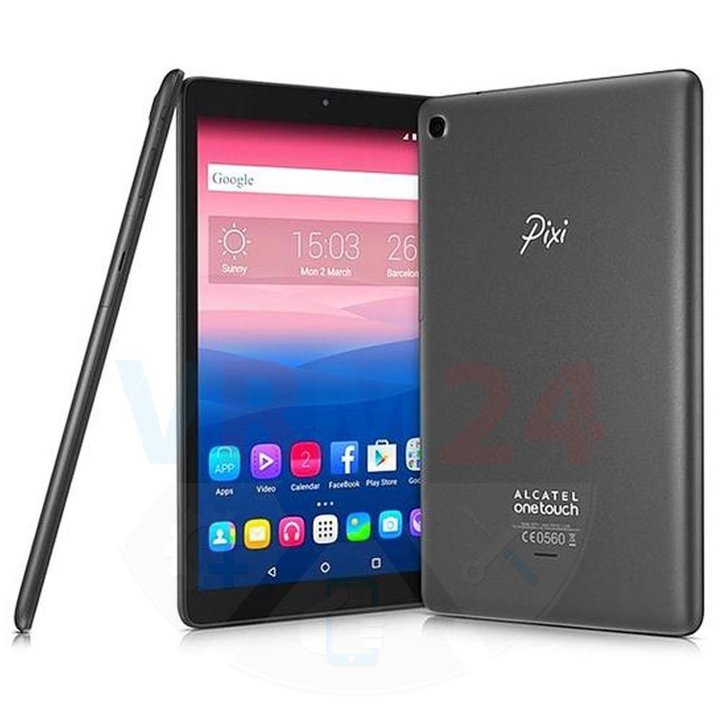

Desmontagem/Reparar do dispositivo móvel Alcatel OT Pixi 3 9010X (Alcatel OneTouch Pixi 3 9010X) com a descrição de cada passo e o conjunto de ferramentas necessårias.

5784

VisualizaçÔes

—

Compartilhar

3

Perguntas

Vadim Popoff

Autor, Gestor de conteĂșdos

Especialista em criação de conteĂșdos, distribuição e gestĂŁo de conteĂșdos.

Passo 1.

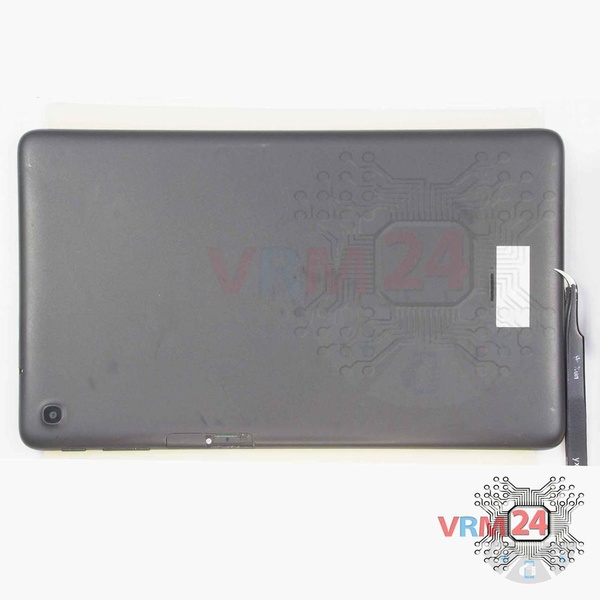

Antes da desmontagem!

⚠ Antes de desmontar, não se esqueça de desligar o telefone.

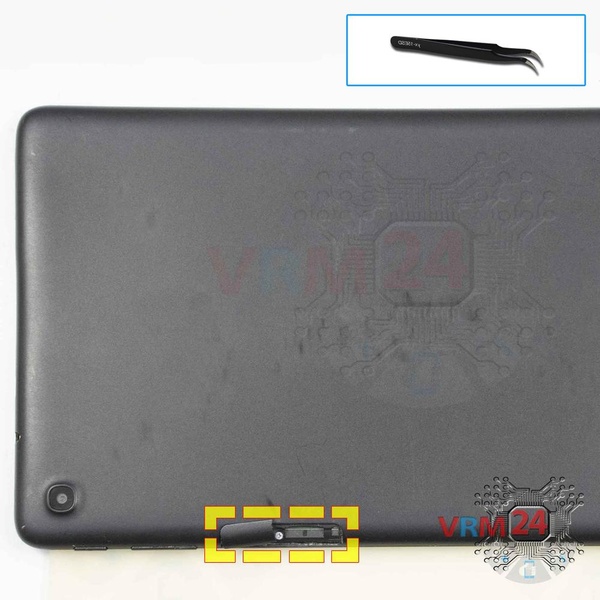

Passo 2.

Retirar as bandejas

Abra a escotilha que esconde as bandejas dos cartÔes SIM e de memória (Micro SD).


Passo 3.

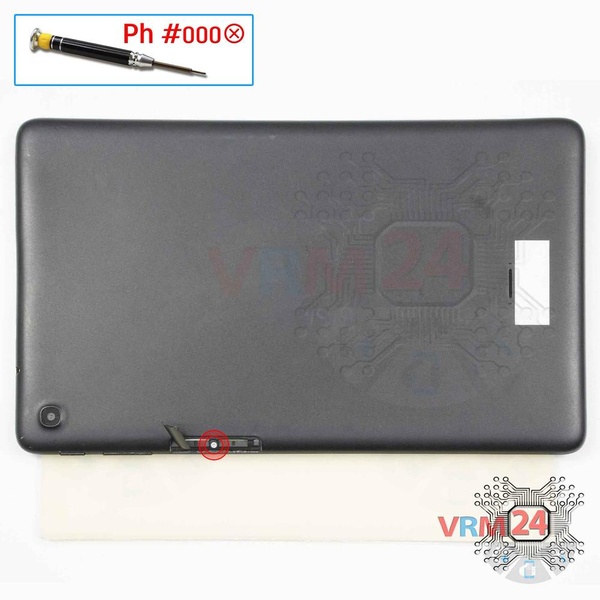

Desaparafusar um parafuso

Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse um parafuso que prende a tampa traseira.

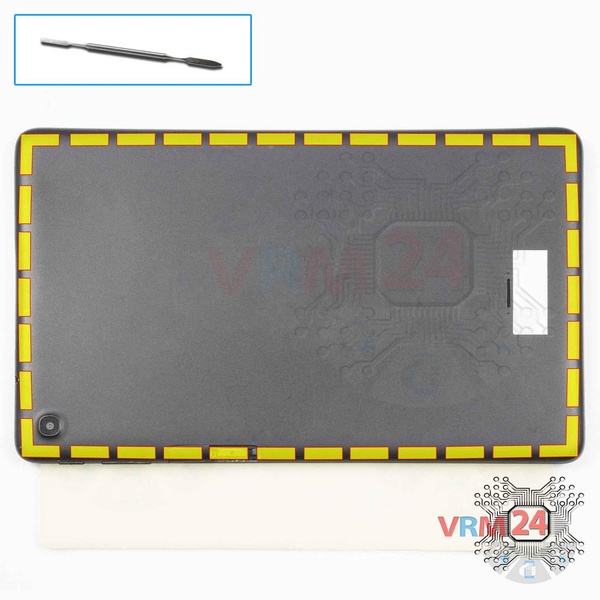

Passo 4.

Abrir a tampa traseira

Usando um perfurador ou uma picareta de plĂĄstico, com cuidado, em torno da borda, destaque os clipes da tampa traseira e remova-o.

NĂŁo insira a ferramenta profundamente nem a dobre. Caso contrĂĄrio, a caixa pode ser adulterada ou danificada.

⚠ Tenha cuidado ao abrir a tampa pelo lado dos botĂ”es de volume e energia. Cabo fino e botĂ”es frĂĄgeis sĂŁo fĂĄceis de danificar.

⚠ Procure na imagem os cabos com antecedĂȘncia & rsquo; localização para interface, tela sensĂ­vel ao toque, tela, botĂ”es (se houver) sob a tampa para nĂŁo danificĂĄ-los acidentalmente.

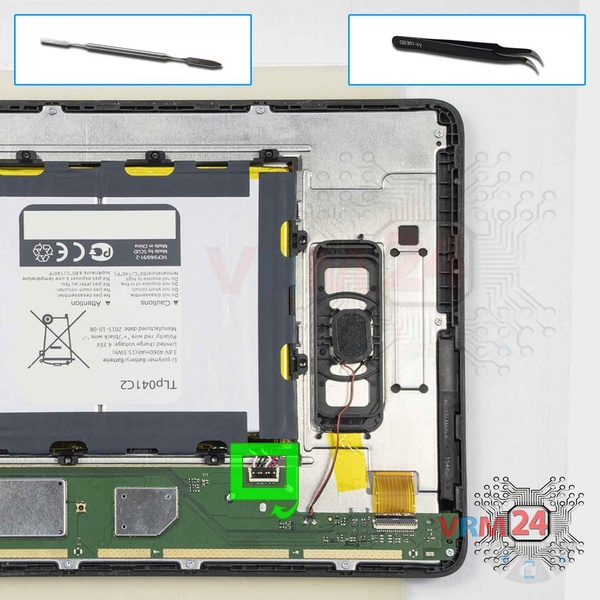

Passo 5.

Desligar o conector da bateria

Desconecte o conector da bateria o mais rĂĄpido possĂ­vel.

â„č O modelo Alcatel OneTouch Pixi 3 9010X tem uma bateria TLp041C2 com capacidade de 4060 mAh (tambĂ©m conhecida como bateria recarregĂĄvel).

⚠ É altamente recomendável desconectar o conector para evitar possíveis curtos-circuitos durante a desmontagem.

Além disso, tente não usar uma ferramenta de metal para desconectar o conector da bateria recarregåvel ou faça isso com cuidado.

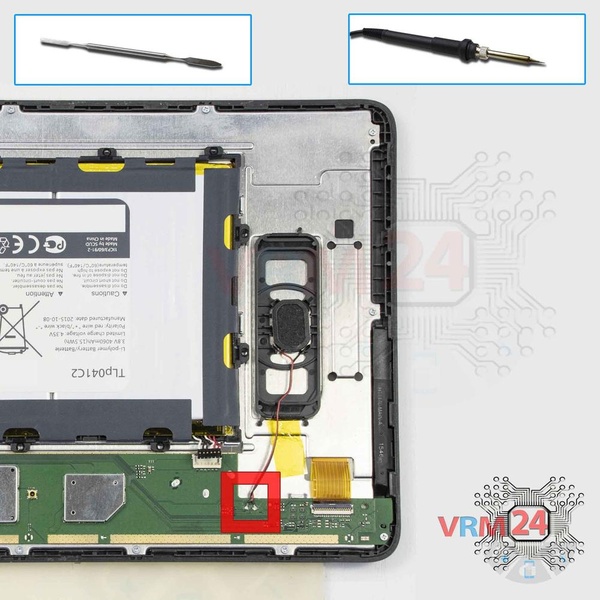

Passo 6.

Dessolde os fios

Remova com cuidado dois fios do alto-falante.

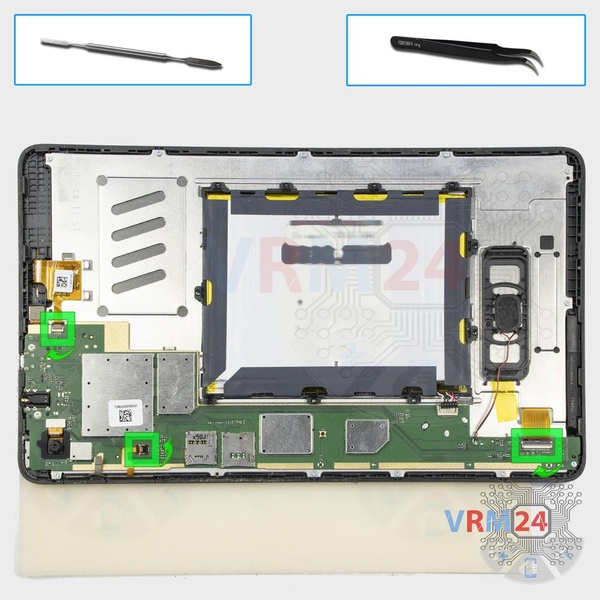

Passo 7.

Desconectar os conectores

Retire os conectores do cabo dos botÔes de volume de energia, cabo do módulo de tela e cabo do sensor da tela de toque.

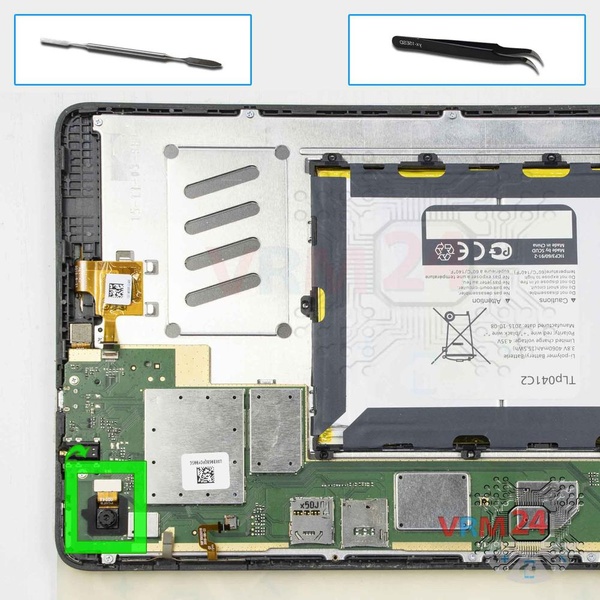

Passo 8.

Retirar a cĂąmara traseira

Desconecte o conector e remova a cĂąmera traseira.

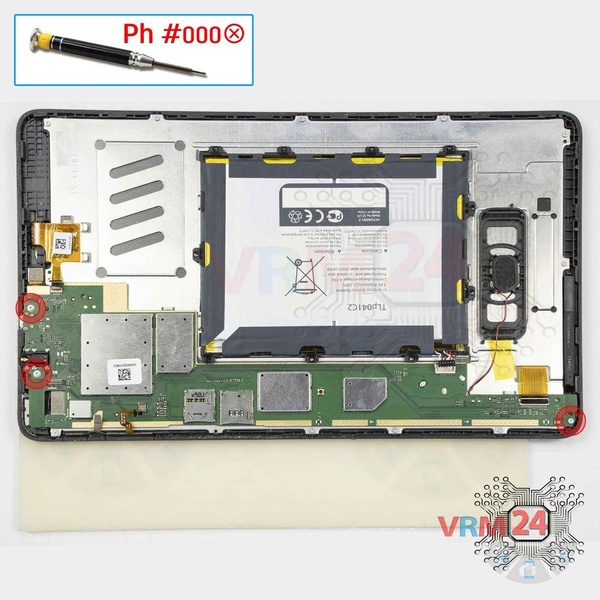

Passo 9.

Desaparafusar os parafusos

Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse 3 parafusos.


Passo 10.

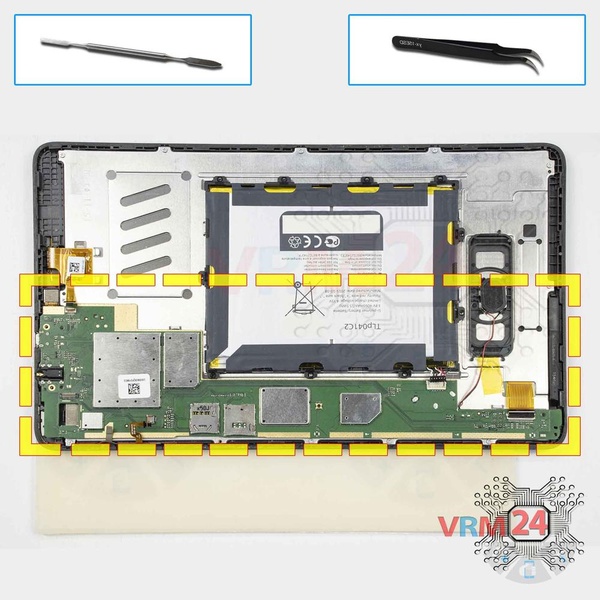

Retirar a placa-mĂŁe

Remova cuidadosamente a placa de circuito impresso. Não hå necessidade de usar alavanca ou tentar alcançar o tabuleiro com força. Certifique-se de que nada esteja atrapalhando ou segurando o tabuleiro.

⚠ NĂŁo dobre a placa de circuito ao removĂȘ-la nem empurre as ferramentas sob ela. Sem que vocĂȘ saiba, vocĂȘ pode danificar componentes ou cabos por dentro.


Passo 11.

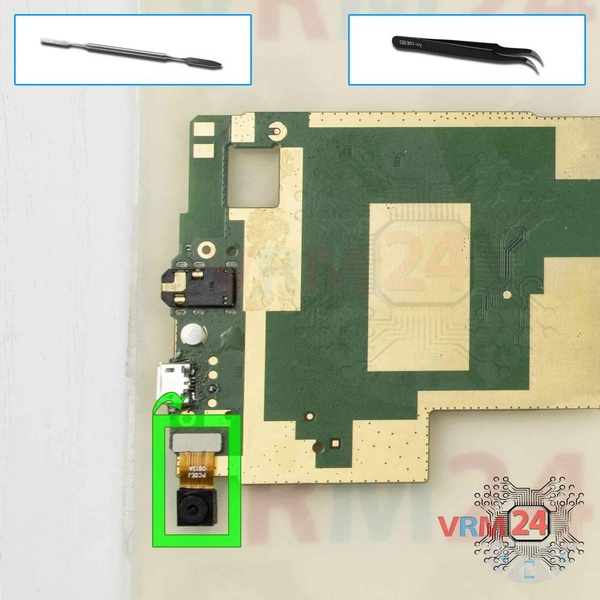

Retirar a cĂąmara frontal

Desconecte o conector e remova a cĂąmera frontal (selfie).


Passo 12.

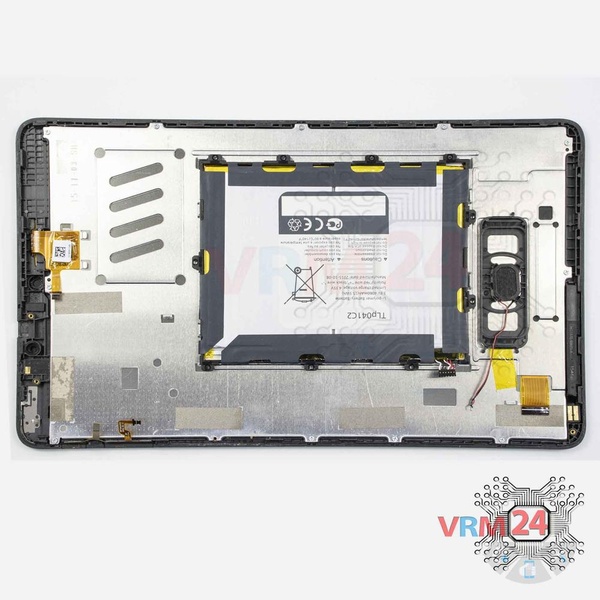

Na moldura de ecrĂŁ permaneceu

â„č No quadro da tela permaneceram: o alto-falante, a bateria.


Evgenii Kuzmin

Evgenii Kuzmin

Serviço de manutenção sénior e engenheiro de reparação

A desmontagem/reparação tem fåcil complexidade e demora cerca de 9 minutos no tempo.
O nosso manual Ă© adequado para todos os modelos Alcatel OT Pixi 3 9010X — Alcatel OneTouch Pixi 3 9010X lançado para mercados em diferentes paĂ­ses.

InstruçÔes detalhadas de desmontagem do Alcatel OT Pixi 3 9010X no vídeo, feitas pelo nosso centro móvel de reparação & serviço:
