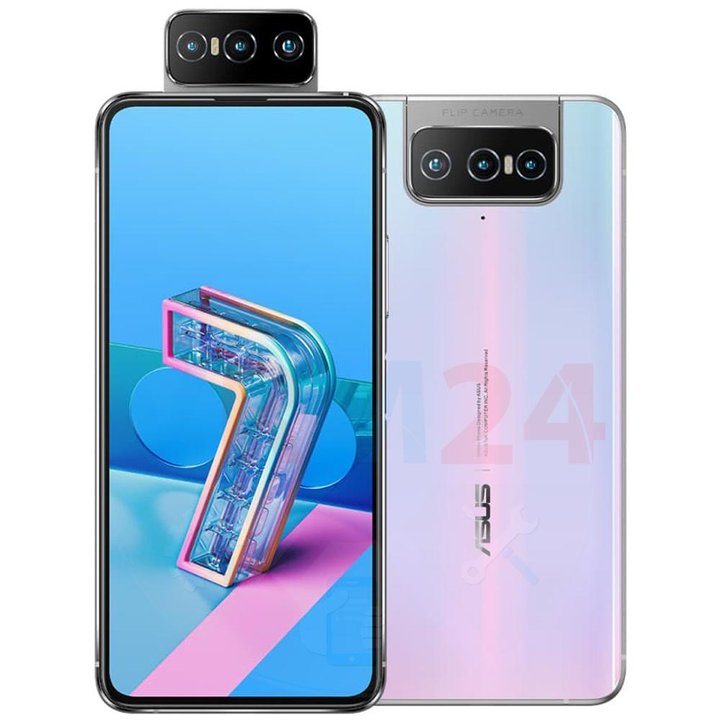

Desmontagem/Reparar do dispositivo móvel Asus ZenFone 7 Pro ZS671KS com a descrição de cada passo e o conjunto de ferramentas necessårias.
VisualizaçÔes
Curtidas
Compartilhar
Perguntas
Passo 1.

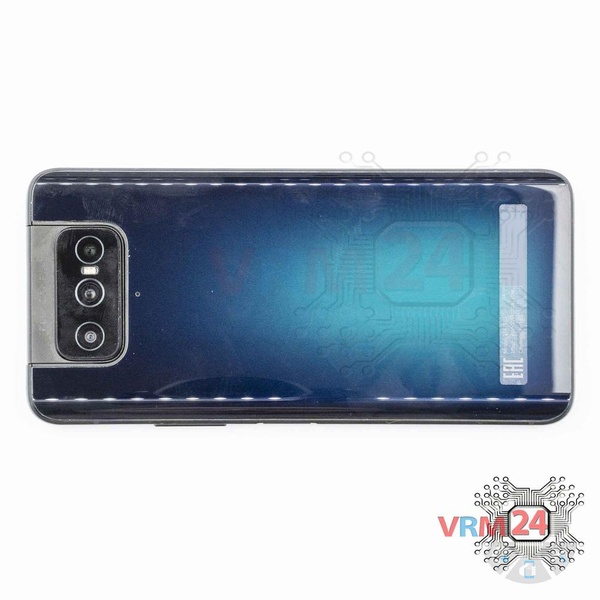

â Antes de desmontar, nĂŁo se esqueça de desligar o telefone.
Passo 2.

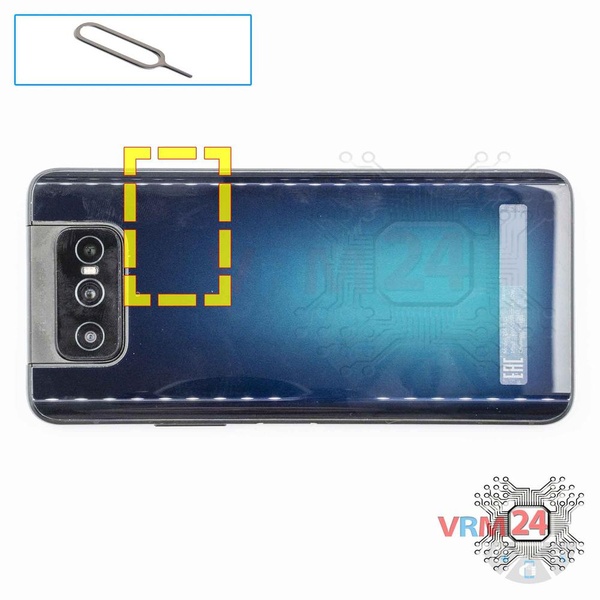

Use a ferramenta Chave (tambĂ©m conhecida como agulha) ou clipe de papel. Empurre a ponta no orifĂcio atĂ© que a bandeja seja ejetada e, em seguida, puxe a bandeja do SIM e do cartĂŁo de memĂłria (Micro SD) para fora.
â Preste atenção! A ferramenta deve ser inserida em um orifĂcio na borda da caixa do telefone. NĂŁo pressione com muita força. Isso pode quebrar o mecanismo de ejeção da bandeja.

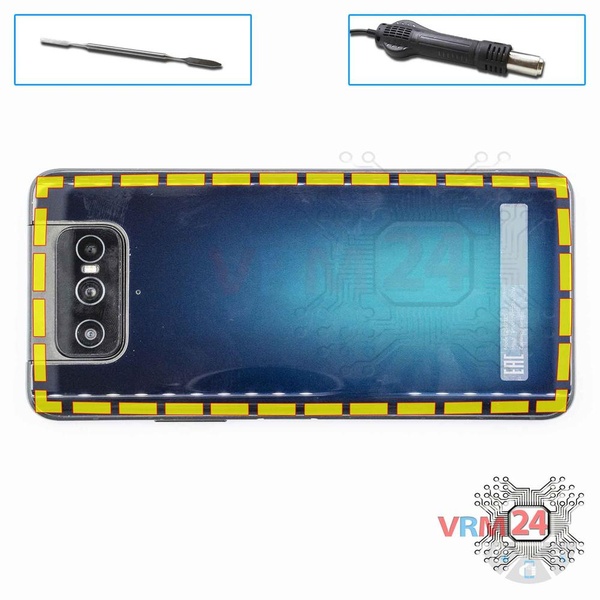

Passo 3.
Recomendamos o uso de um dispositivo de aquecimento especial, como uma mĂĄquina separadora, pistola de calor ou tapete de aquecimento. Isso simplificarĂĄ o processo. VocĂȘ pode usar um secador de cabelo domĂ©stico, mas terĂĄ que fazer um bico Ă mĂŁo ou ter um adequado no kit para aquecer suavemente e concentrar o fluxo de calor no lugar certo.
âčïž A superfĂcie da tampa traseira deve ser aquecida para amolecer o adesivo por baixo. A temperatura de aquecimento aproximada Ă© de 50 & deg; C / 125 & deg; F.
Use um filme plĂĄstico fino ou escolha para separação. Para facilitar o processo, vocĂȘ pode usar ĂĄlcool isopropĂlico. FreqĂŒentemente, Ă© mais difĂcil passar a ferramenta entre as peças a serem divididas. Escolha a extremidade mais distante dos cabos ou botĂ”es FFC.
Não use alavanca ou qualquer força de separação que possa danificar os elementos internos.

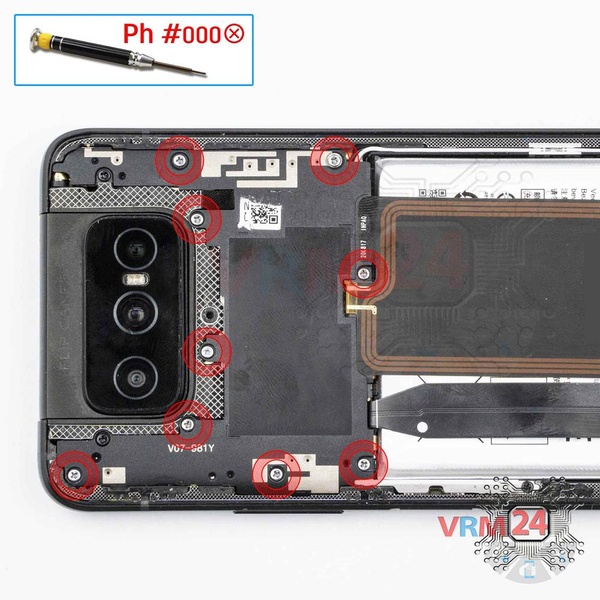

Passo 4.
Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse 9 parafusos.

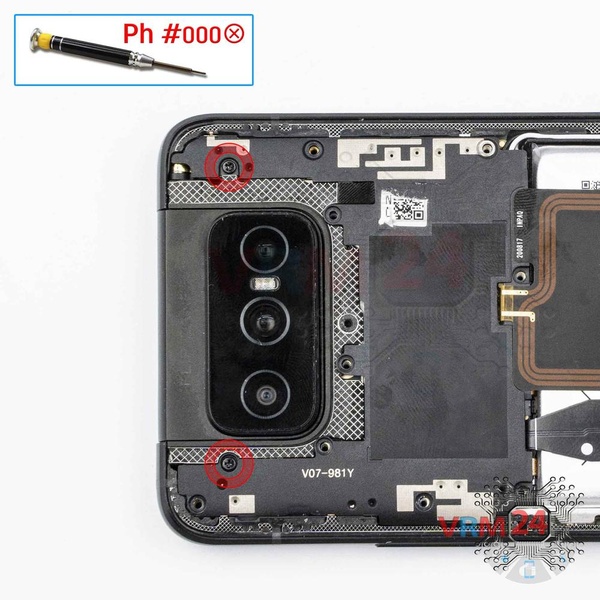

Passo 5.
Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse dois parafusos longos.
âčïž Certifique-se de anotar a localização dos parafusos antes de desmontar. Ao montar o dispositivo, apertar o parafuso no lugar errado pode danificar o dispositivo ou sua parte. Para evitar danos, os parafusos removidos e as peças individuais (como juntas ou suportes) devem ser dispostos na ordem apropriada ou os parafusos e seus orifĂcios no telefone devem ser marcados com marcadores coloridos.

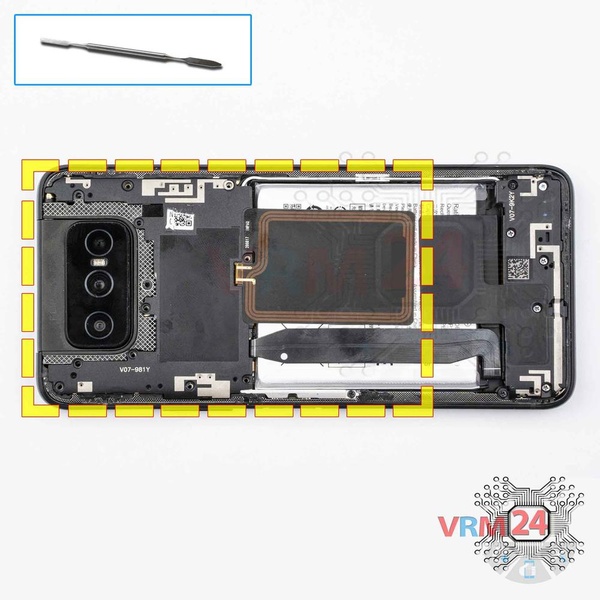

Passo 6.
Remova a tampa com antenas e uma etiqueta NFC que protege a placa de circuito impresso (PCB). Tente levantar as tampas pelas bordas e nĂŁo empurre nada entre elas para nĂŁo tocar acidentalmente ou causar curto-circuito em nada no PCB.
âčïž Na tampa superior vocĂȘ pode ver o revestimento metalizado do plĂĄstico em forma de trilhos e placas de contato. SĂŁo antenas de Wi-Fi, Bluetooth e GPS.
â Ă crucial durante a remontagem, verificar se os contatos da mola na placa e se as almofadas de contato na tampa combinam e se tocam. Caso contrĂĄrio, a perda de sinal ou o sinal pode ser muito fraco.

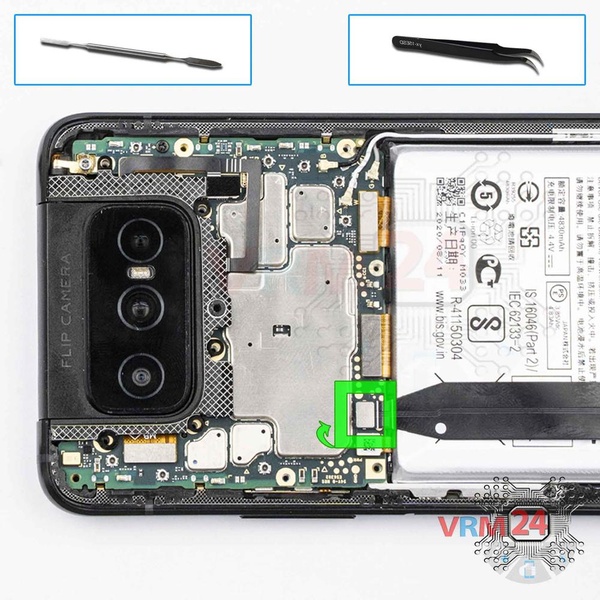

Passo 7.
Desconecte o conector da bateria o mais rĂĄpido possĂvel.
âčïž O modelo Asus ZenFone 7 Pro ZS671KS possui uma bateria C11P1904 com capacidade de 5000 mAh (tambĂ©m conhecida como bateria recarregĂĄvel).
â Ă altamente recomendĂĄvel desconectar o conector para evitar possĂveis curtos-circuitos durante a desmontagem.
Além disso, tente não usar uma ferramenta de metal para desconectar o conector da bateria recarregåvel ou faça isso com cuidado.

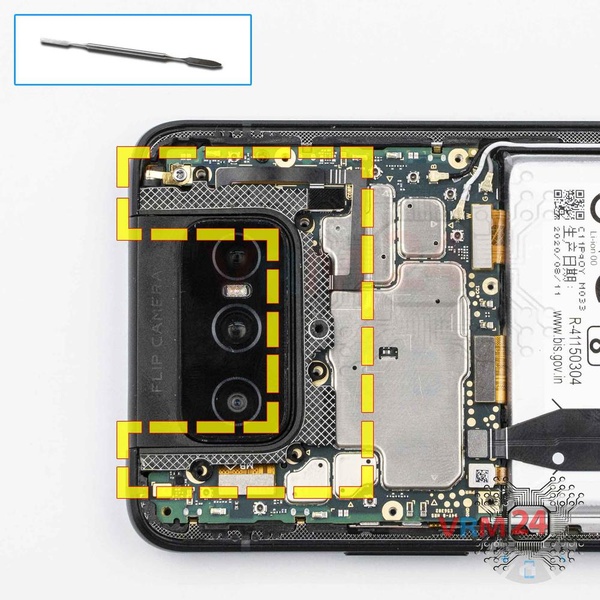

Passo 8.
Abra a tampa que prende os conectores.

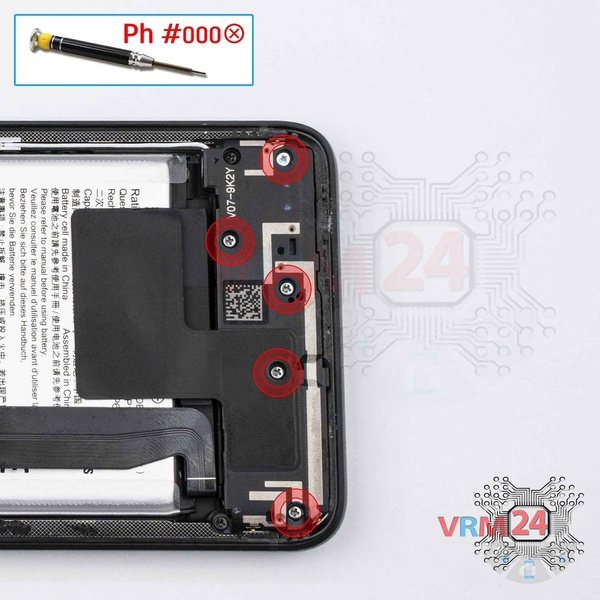

Passo 9.
Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse 5 parafusos.

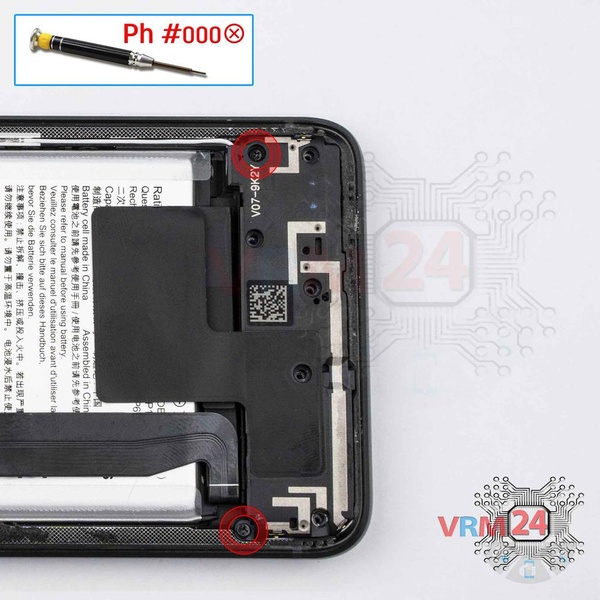

Passo 10.
Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse os dois parafusos curtos.
âčïž Certifique-se de anotar a localização dos parafusos antes de desmontar. Ao montar o dispositivo, apertar o parafuso no lugar errado pode danificar o dispositivo ou sua parte. Para evitar danos, os parafusos removidos e as peças individuais (como juntas ou suportes) devem ser dispostos na ordem apropriada ou os parafusos e seus orifĂcios no telefone devem ser marcados com marcadores coloridos.

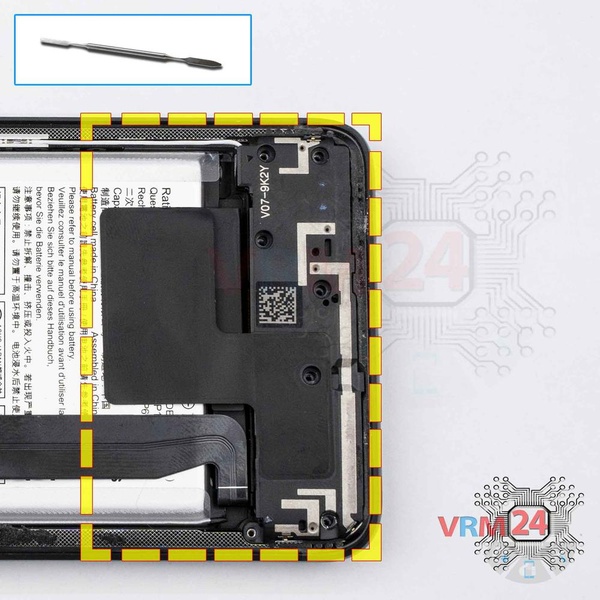

Passo 11.
Remova o conjunto do alto-falante com antenas.

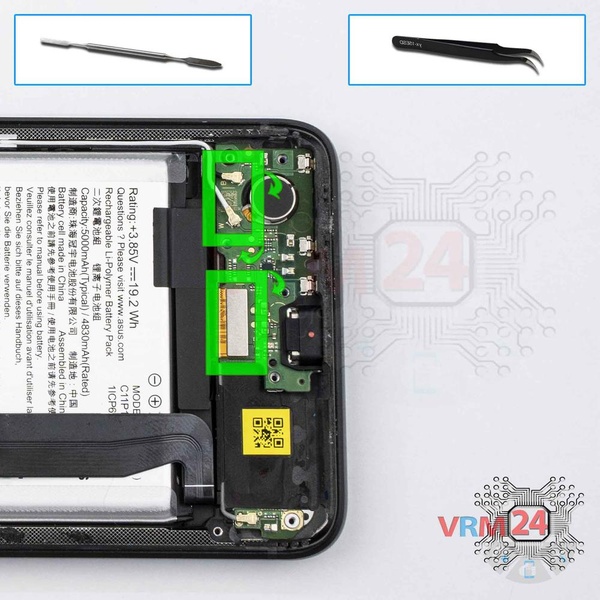

Passo 12.
Desconecte os conectores dos cabos coaxiais, cabo para a placa-mĂŁe, na placa-filha.
â NĂŁo puxe o cabo ou force-o com uma ferramenta afiada, os conectores sĂŁo muito fracos e quebram facilmente ou o cabo cai da extremidade (terminal).

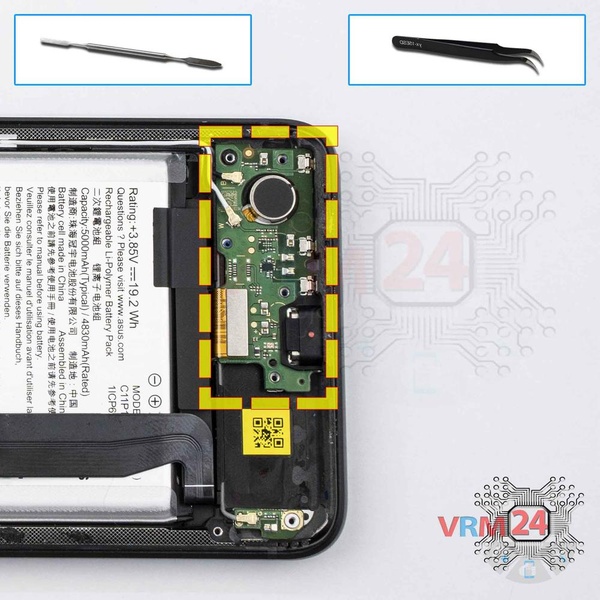

Passo 13.
Remova a sub-placa. Ă colado na moldura com fita metalizada, para facilitar o processo, a placa pode ser um pouco aquecida.
âčïž A placa contĂ©m uma porta de carregamento (Micro USB), microfone, contatos de mola para o alto-falante, motor de vibração e uma unidade de antena.
â NĂŁo Ă© necessĂĄrio inserir a ferramenta sob a placa ao removĂȘ-la. Os componentes internos podem ser danificados.

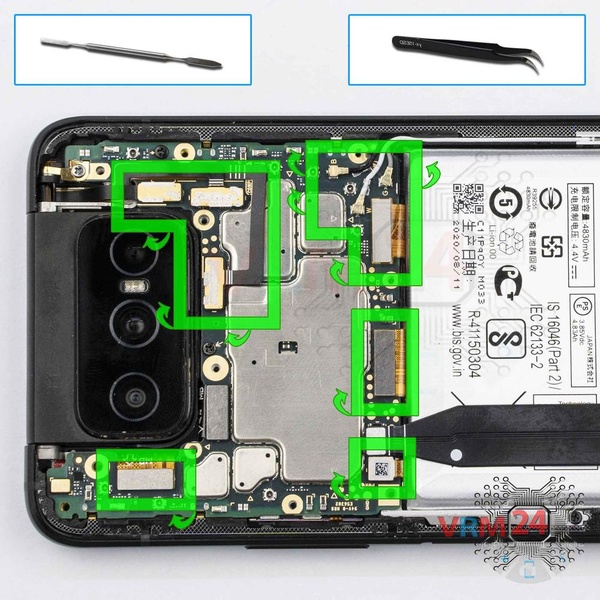

Passo 14.
Retire os conectores do cabo do módulo de exibição, cabos entre placas, cùmeras flip e cabos coaxiais.
â Tenha cuidado ao remover os cabos dos conectores, os cabos sĂŁo muito finos e Ă© fĂĄcil quebrĂĄ-los ou danificar as trilhas de contato internas.

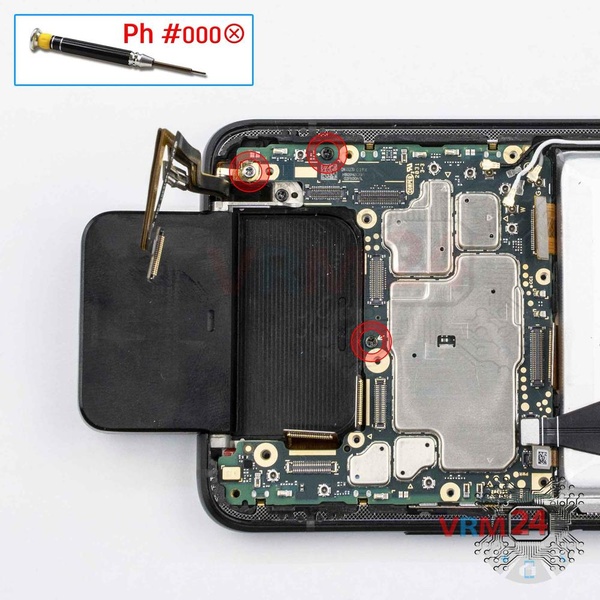

Passo 15.
Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse 3 parafusos.
âčïž Certifique-se de anotar a localização dos parafusos antes de desmontar. Ao montar o dispositivo, apertar o parafuso no lugar errado pode danificar o dispositivo ou sua parte.

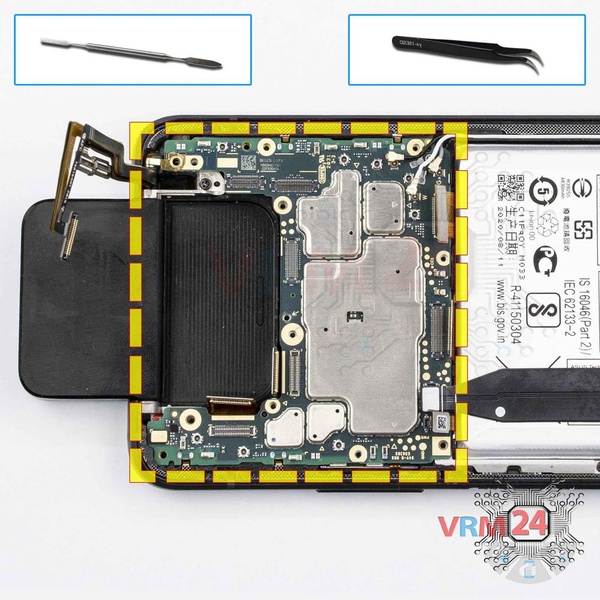

Passo 16.
Remova cuidadosamente a placa de circuito impresso. Não hå necessidade de usar alavanca ou tentar alcançar o tabuleiro com força. Certifique-se de que nada esteja atrapalhando ou segurando o tabuleiro.
â NĂŁo dobre a placa de circuito ao removĂȘ-la nem empurre as ferramentas sob ela. Sem que vocĂȘ saiba, vocĂȘ pode danificar componentes ou cabos por dentro.

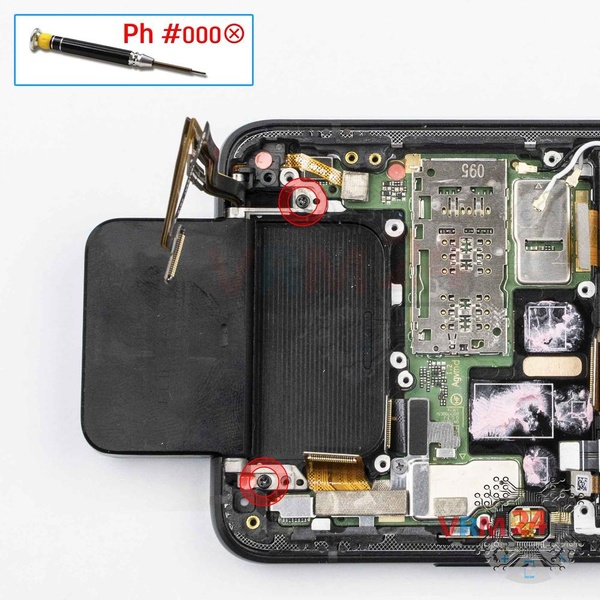

Passo 17.
Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse os dois parafusos que prendem a cĂąmera giratĂłria.

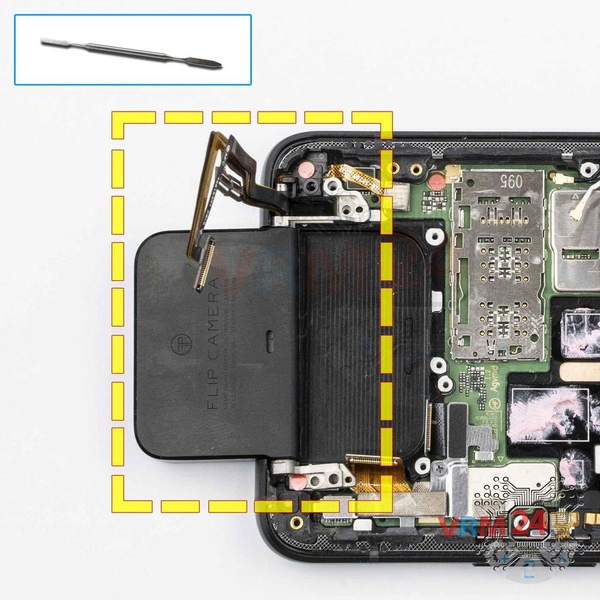

Passo 18.
Remova a cĂąmera flip.
