Ferramentas recomendadas
Chave de fendas Phillips #000
Alavanca / Ferramentas Spudger
Pinças
Desmontagem/Reparar do dispositivo móvel Lenovo S650 com a descrição de cada passo e o conjunto de ferramentas necessårias.
4497
VisualizaçÔes
1
Curtidas
â
Compartilhar
5
Perguntas

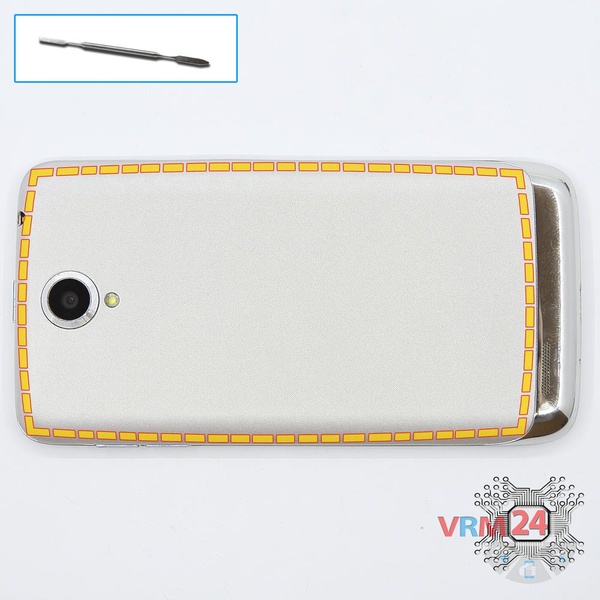

Passo 1.
Abrir a tampa traseira
Abra a contracapa.
Passo 2.

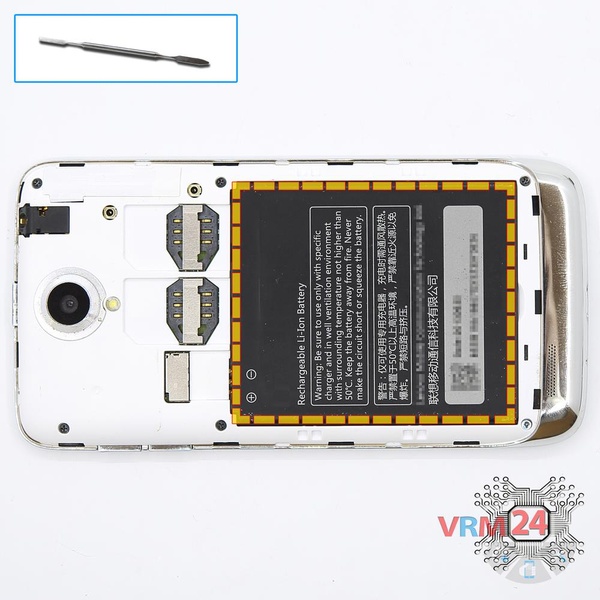

Retirar a bateria
Levante e remova a bateria.

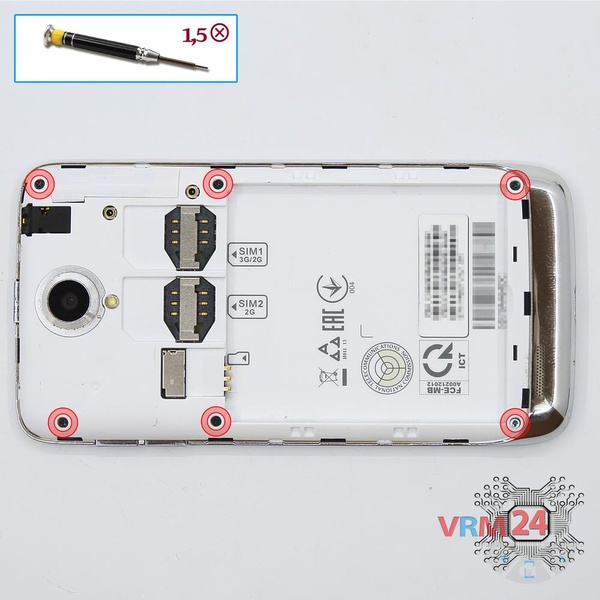

Passo 3.
Desaparafusar os parafusos
Usando uma chave de fenda (Phillips 1,5 mm PH000), desaperte 6 parafusos da estrutura do telefone.
Passo 4.

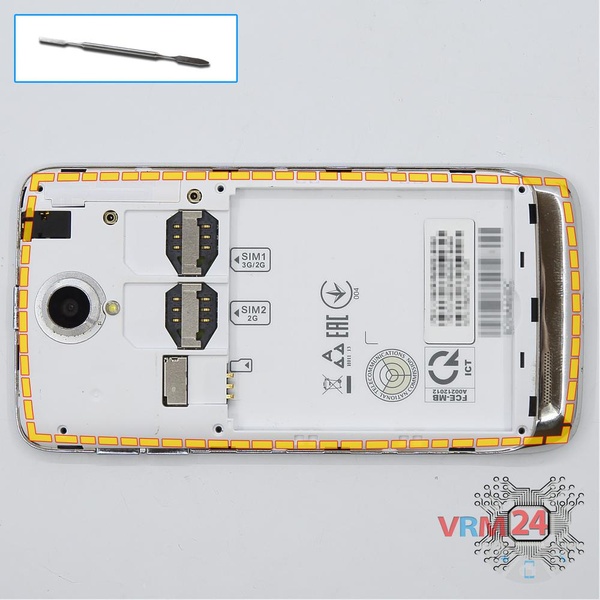

Abrir a tampa do meio
Force e remova a moldura do meio.
Passo 5.

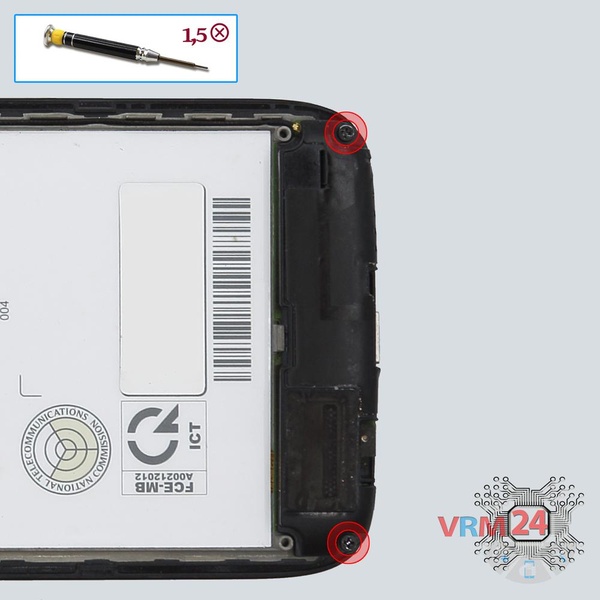

Retirar o altifalante
Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse 2 parafusos e remova & nbsp; o conjunto da campainha (alto-falante).
Passo 6.

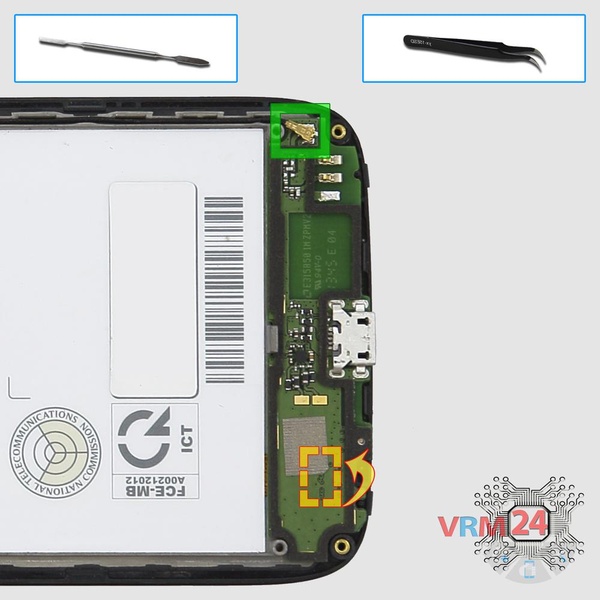

Remova a subplaca
Desconecte os conectores do PCB inferior e remova-o.
â Aviso!
Um conector estĂĄ do lado de dentro.

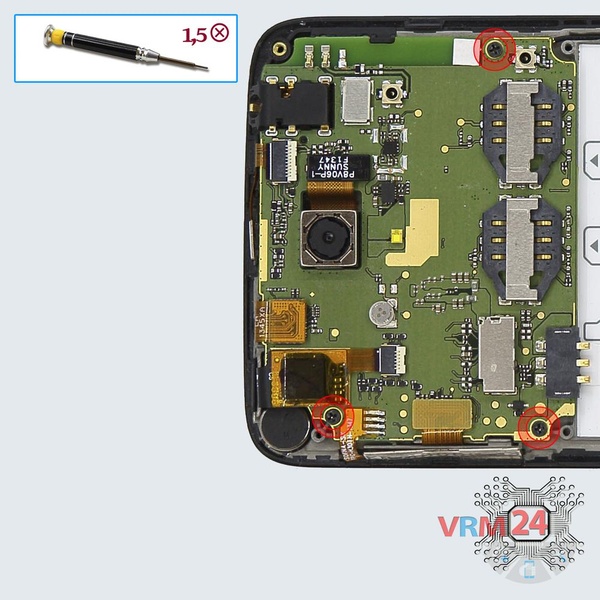

Passo 7.
Desaparafusar os parafusos
Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse 3 parafusos na placa de circuito impresso.

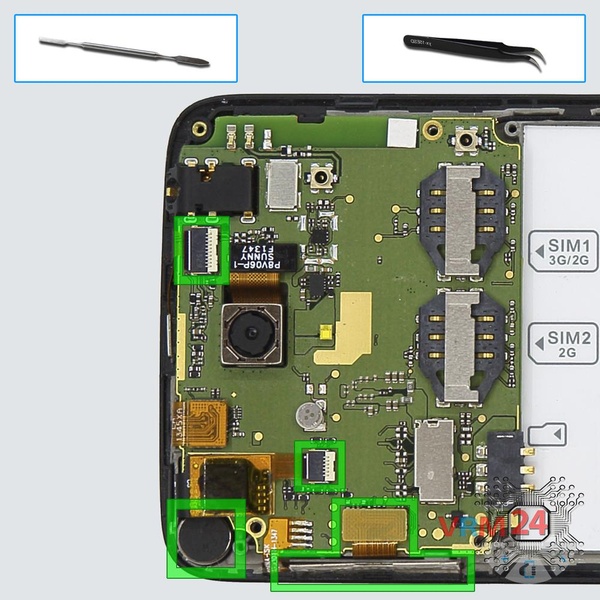

Passo 8.
Desconectar os conectores
Desconecte os conectores do PCB.

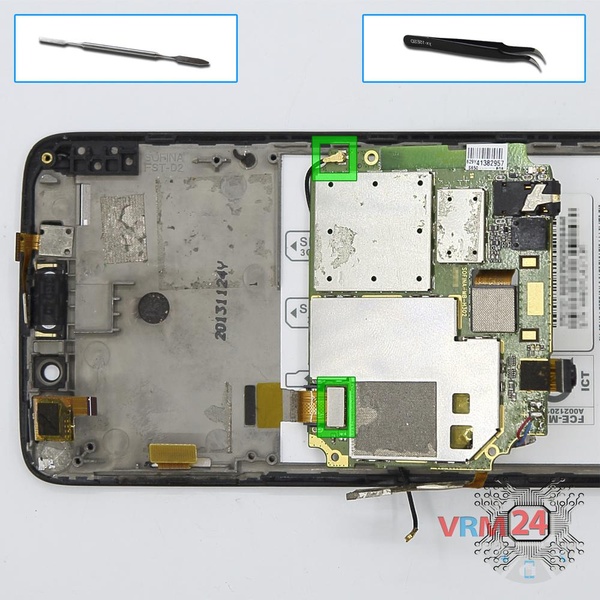

Passo 9.
Remova a subplaca
Vire o PCB, desconecte os conectores de dentro e remova a placa.

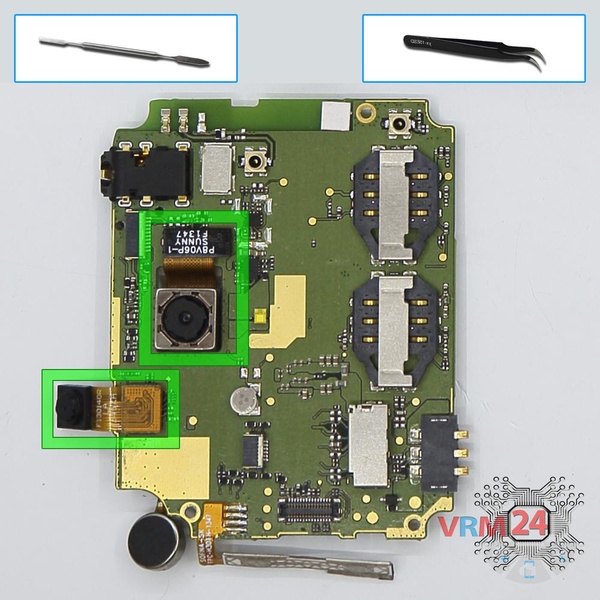

Passo 10.
Retirar as cĂąmaras
Desconecte os conectores do PCB e remova as cĂąmeras principal e frontal (selfie).

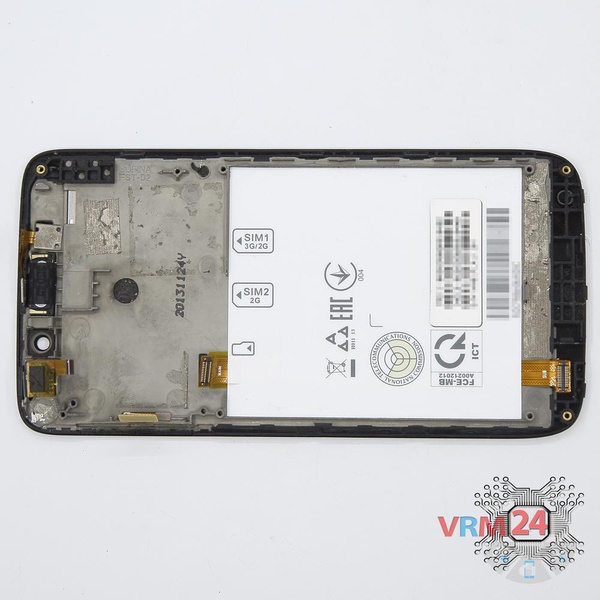

Passo 11.
Na moldura de ecrĂŁ permaneceu
Partes na moldura do módulo de exibição.
