Nokia 1.3 TA-1205

Dificuldade de desmontagem:
Fácil

Ferramentas recomendadas

Chave de fendas phillips #000

Alavanca / ferramentas spudger

Pinças

Desmontagem/Reparar do dispositivo móvel Nokia 1.3 TA-1205 com a descrição de cada passo e o conjunto de ferramentas necessárias.

Vadim Popoff

Autor, gestor de conteúdos

Especialista em criação de conteúdos, distribuição e gestão de conteúdos.

Como desmontar Nokia 1.3 TA-1205 por si mesmo, Passo 1/1

Como desmontar Nokia 1.3 TA-1205 por si mesmo, Passo 1/2

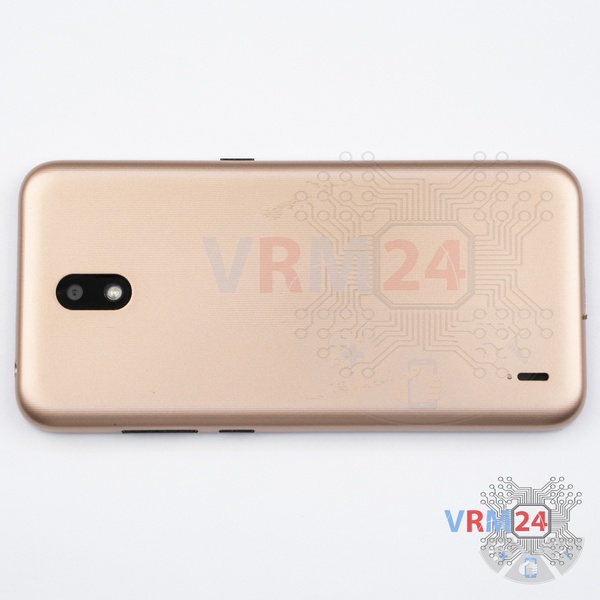

Passo 1. Antes da desmontagem!

⚠️ Antes de desmontar, não se esqueça de desligar o telefone.

Como desmontar Nokia 1.3 TA-1205 por si mesmo, Passo 2/1

Como desmontar Nokia 1.3 TA-1205 por si mesmo, Passo 2/2

Como desmontar Nokia 1.3 TA-1205 por si mesmo, Passo 2/3

Como desmontar Nokia 1.3 TA-1205 por si mesmo, Passo 2/4

Como desmontar Nokia 1.3 TA-1205 por si mesmo, Passo 2/5

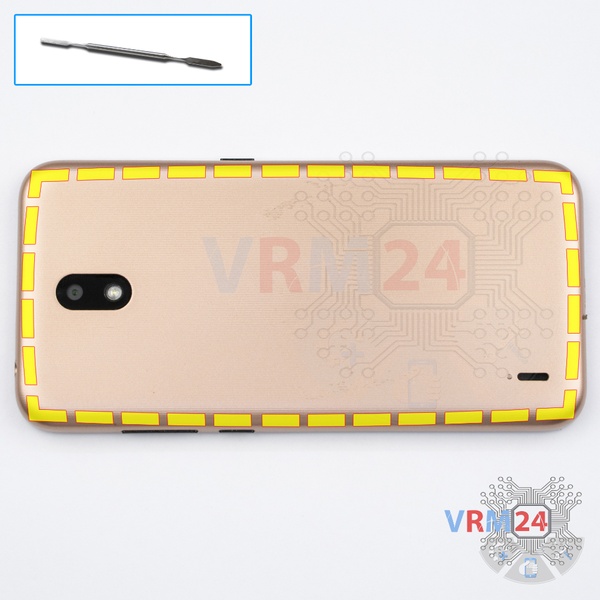

Passo 2. Abrir a tampa traseira

Usando uma espátula ou um palito de plástico, com cuidado, ao redor da borda, solte os clipes da tampa traseira e remova-a.

Não insira a ferramenta profundamente nem a dobre. Caso contrário, a caixa pode ser adulterada ou danificada.

⚠️ Tenha cuidado ao abrir a tampa do lado dos botões de volume e liga/desliga. Cabo fino e botões frágeis são fáceis de danificar.

Como desmontar Nokia 1.3 TA-1205 por si mesmo, Passo 3/1

Como desmontar Nokia 1.3 TA-1205 por si mesmo, Passo 3/2

Como desmontar Nokia 1.3 TA-1205 por si mesmo, Passo 3/3

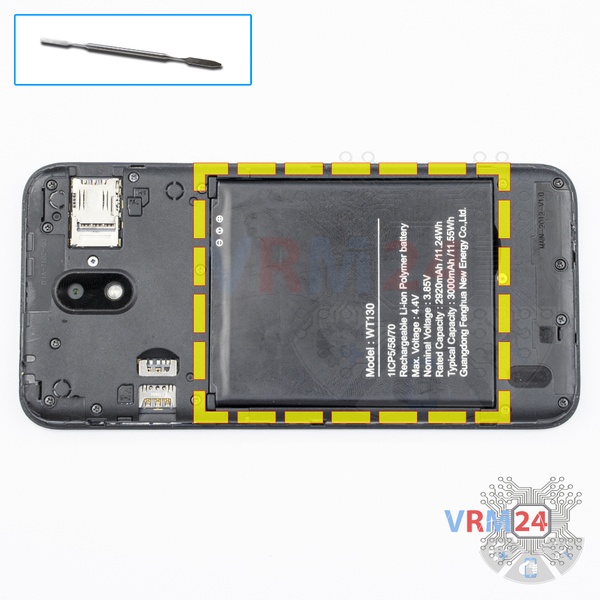

Passo 3. Retirar a bateria

Remova a bateria.

⚠️ Tente não colocar ferramentas de metal entre os contatos da bateria e os pinos da bateria na placa-mãe.

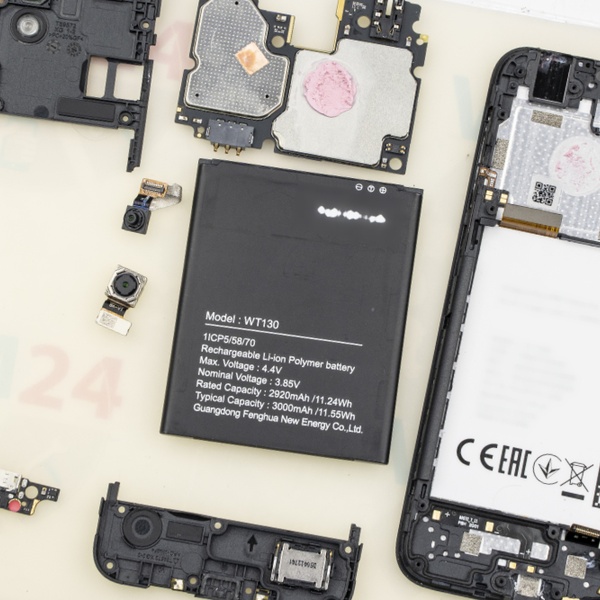

ℹ️️ O modelo Nokia 1.3 TA-1205 possui uma bateria WT130 com capacidade de 3.000 mAh (também conhecida como bateria recarregável).

Como desmontar Nokia 1.3 TA-1205 por si mesmo, Passo 4/1

Como desmontar Nokia 1.3 TA-1205 por si mesmo, Passo 4/2

Como desmontar Nokia 1.3 TA-1205 por si mesmo, Passo 4/3

Como desmontar Nokia 1.3 TA-1205 por si mesmo, Passo 4/4

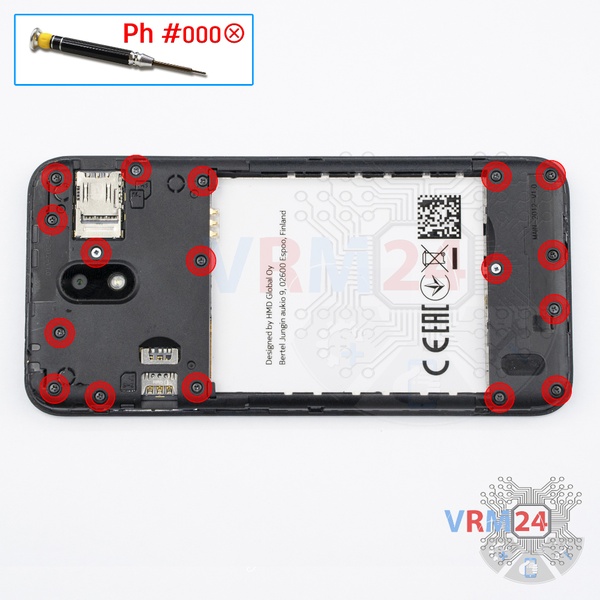

Passo 4. Desaparafusar os parafusos

Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse 17 parafusos.

Como desmontar Nokia 1.3 TA-1205 por si mesmo, Passo 5/1

Como desmontar Nokia 1.3 TA-1205 por si mesmo, Passo 5/2

Como desmontar Nokia 1.3 TA-1205 por si mesmo, Passo 5/3

Como desmontar Nokia 1.3 TA-1205 por si mesmo, Passo 5/4

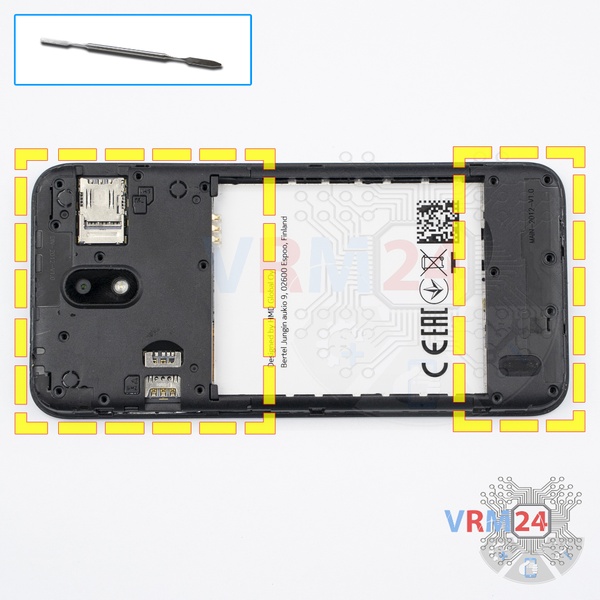

Passo 5. Abrir as tampas

Abra as tampas com antenas, uma pequena placa, alto-falante.

Como desmontar Nokia 1.3 TA-1205 por si mesmo, Passo 6/1

Como desmontar Nokia 1.3 TA-1205 por si mesmo, Passo 6/2

Como desmontar Nokia 1.3 TA-1205 por si mesmo, Passo 6/3

Como desmontar Nokia 1.3 TA-1205 por si mesmo, Passo 6/4

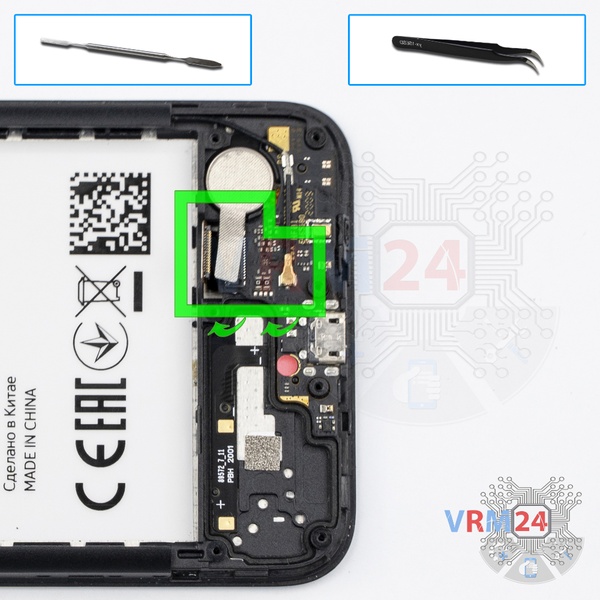

Passo 6. Desconectar os conectores

Desconecte o conector do cabo coaxial, cabo para a placa-mãe, na placa-filha.

⚠️ Não puxe o cabo ou force-o com uma ferramenta afiada, os conectores são muito fracos e quebram facilmente, ou o cabo cai da ponta (lug).

Como desmontar Nokia 1.3 TA-1205 por si mesmo, Passo 7/1

Como desmontar Nokia 1.3 TA-1205 por si mesmo, Passo 7/2

Como desmontar Nokia 1.3 TA-1205 por si mesmo, Passo 7/3

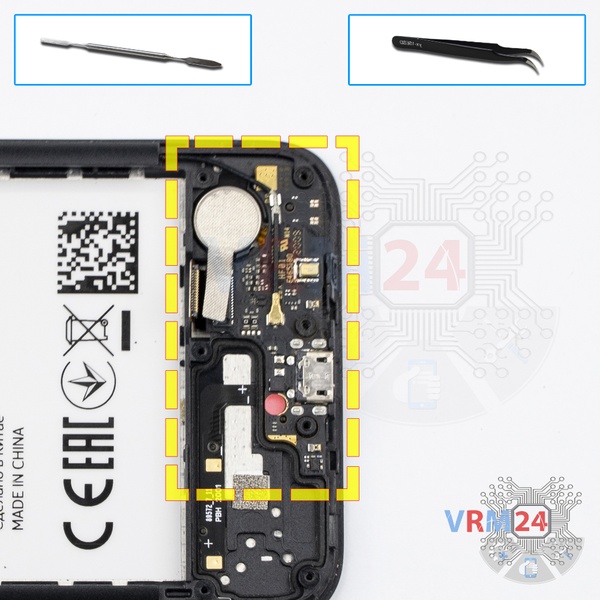

Passo 7. Retirar a placa filha

Remova a sub-placa. É colado na moldura com fita metalizada, para facilitar o processo o sub-cartão pode ser aquecido um pouco.

ℹ️️ A subplaca contém uma porta de carregamento (Micro USB), microfone, contatos de mola para o alto-falante, motor de vibração e uma unidade de antena.

⚠️ Não é necessário inserir a ferramenta por baixo ao remover a placa secundária. Os componentes internos podem ser danificados.

Como desmontar Nokia 1.3 TA-1205 por si mesmo, Passo 8/1

Como desmontar Nokia 1.3 TA-1205 por si mesmo, Passo 8/2

Como desmontar Nokia 1.3 TA-1205 por si mesmo, Passo 8/3

Como desmontar Nokia 1.3 TA-1205 por si mesmo, Passo 8/4

Como desmontar Nokia 1.3 TA-1205 por si mesmo, Passo 8/5

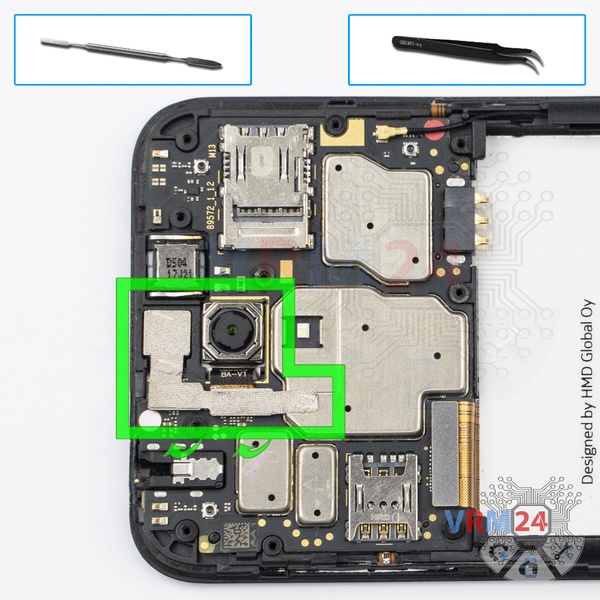

Passo 8. Retirar as câmaras

Retire os conectores, remova as câmeras traseira e frontal (selfie).

Como desmontar Nokia 1.3 TA-1205 por si mesmo, Passo 9/1

Como desmontar Nokia 1.3 TA-1205 por si mesmo, Passo 9/2

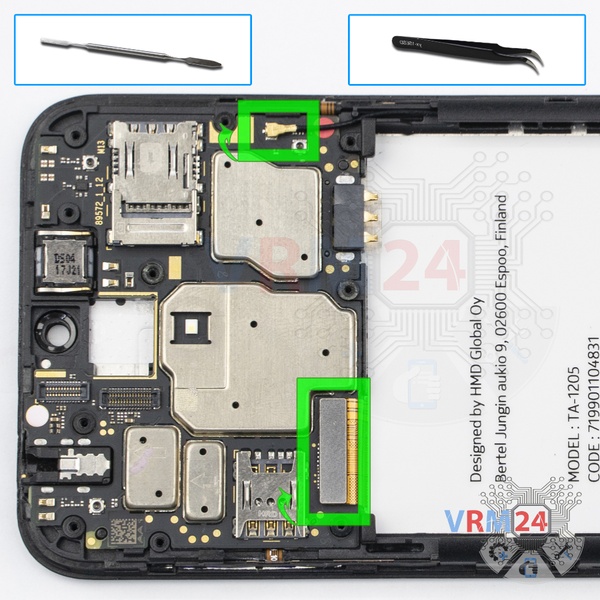

Passo 9. Desconectar os conectores

Retire os conectores do cabo do módulo de exibição, cabo coaxial.

⚠️ Tenha cuidado ao remover os cabos dos conectores, os cabos são muito finos e é fácil quebrá-los ou danificar as trilhas de contato internas.

Como desmontar Nokia 1.3 TA-1205 por si mesmo, Passo 10/1

Como desmontar Nokia 1.3 TA-1205 por si mesmo, Passo 10/2

Como desmontar Nokia 1.3 TA-1205 por si mesmo, Passo 10/3

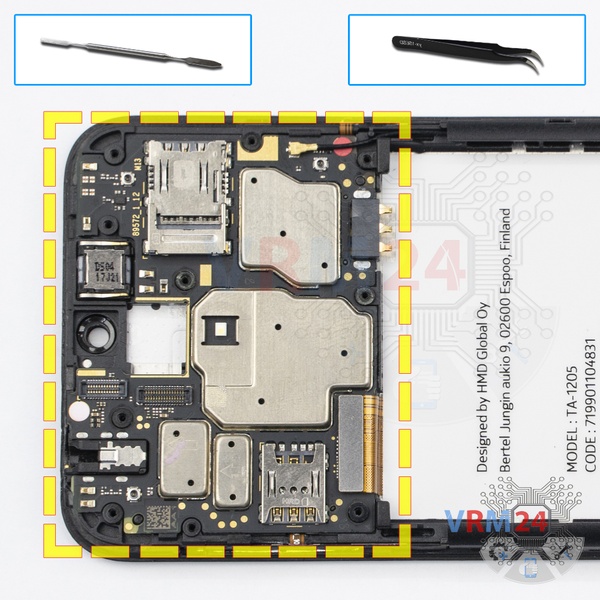

Passo 10. Retirar a placa-mãe

Remova cuidadosamente a placa de circuito impresso. Não há necessidade de usar alavanca ou tentar alcançar a placa com força. Certifique-se de que nada esteja atrapalhando ou segurando a placa.

⚠️ Não dobre a placa de circuito ao removê-la nem empurre as ferramentas sob ela. Sem que você saiba, você pode danificar componentes ou cabos por dentro.

Como desmontar Nokia 1.3 TA-1205 por si mesmo, Passo 11/1

Como desmontar Nokia 1.3 TA-1205 por si mesmo, Passo 11/2

Como desmontar Nokia 1.3 TA-1205 por si mesmo, Passo 11/3

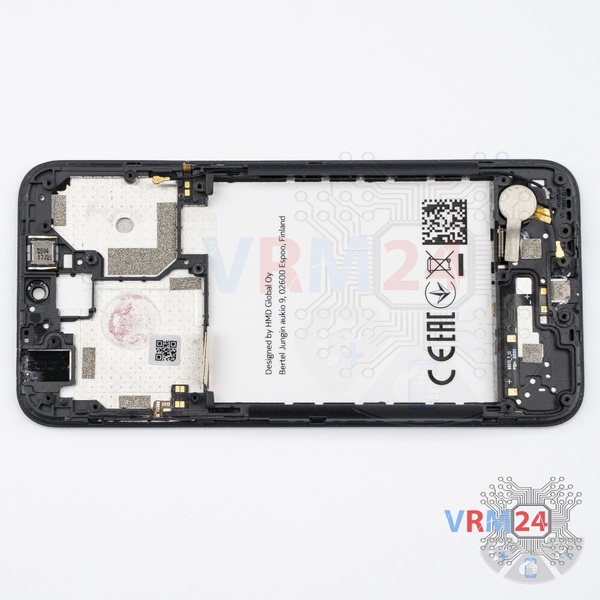

Passo 11. Na moldura de ecrã permaneceu

ℹ️️ Na moldura da tela permaneceram: o alto-falante do fone de ouvido, o cabo coaxial e o motor de vibração.
