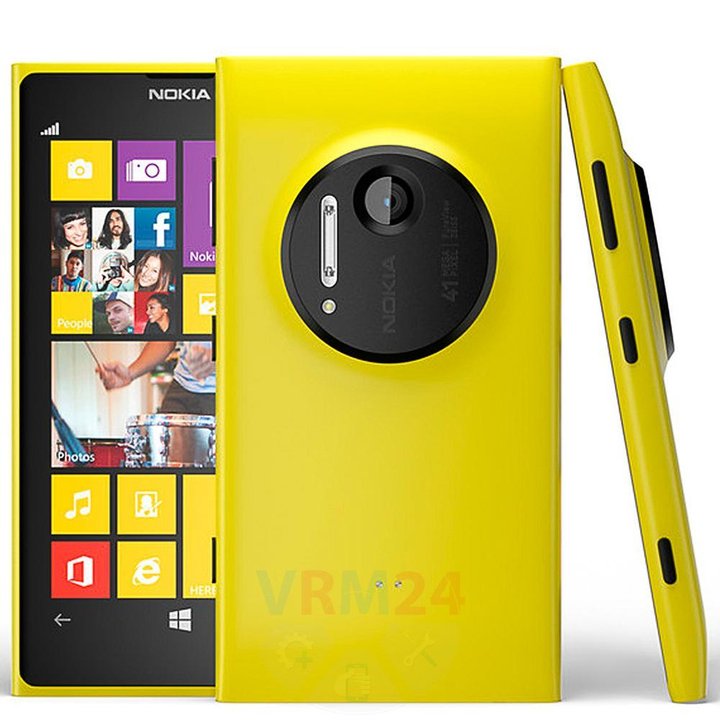

Desmontagem/Reparar do dispositivo móvel Nokia Lumia 1020 RM-875 (Nokia EOS, Nokia 909, Nokia RM-877, Nokia RM-876) com a descrição de cada passo e o conjunto de ferramentas necessárias.

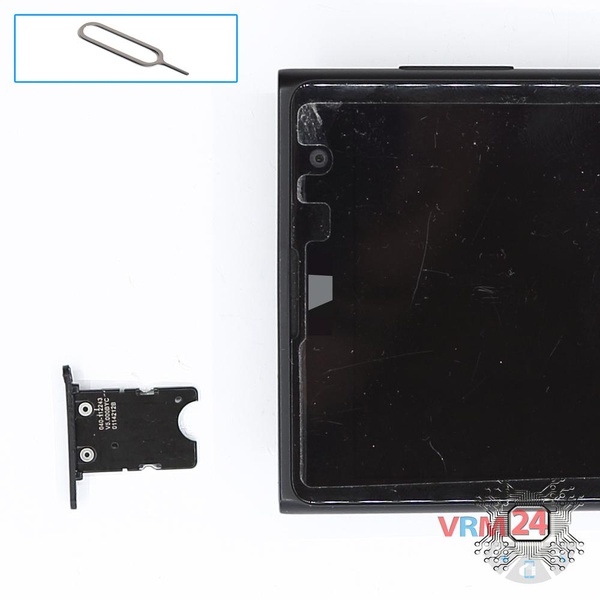

Usando a ferramenta chave, abra a bandeja do cartão SIM e remova-a.

⚠ Atenção!

Não empurre com muita força, pois isso pode causar danos.

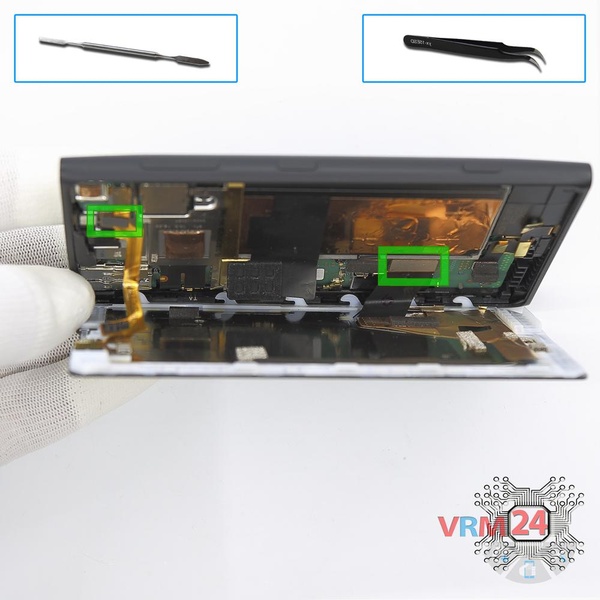

Separe o módulo da tela, levante-o com cuidado e desconecte os conectores da tela e da tela de toque do PCB e separe a caixa e o módulo da tela.

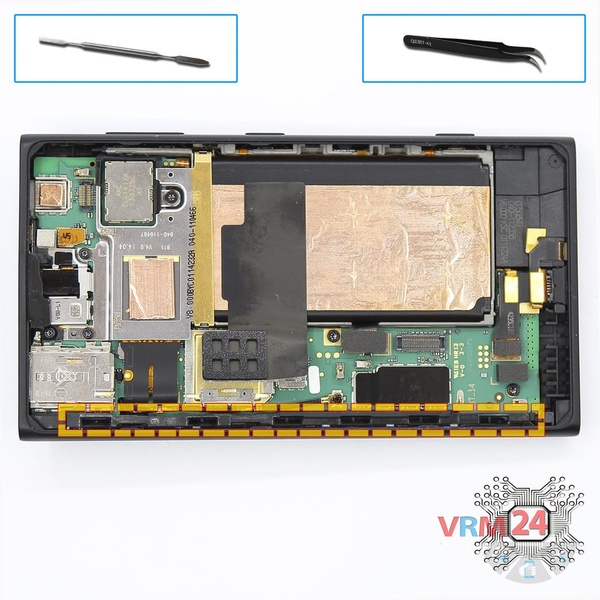

Remova o quadro longo.

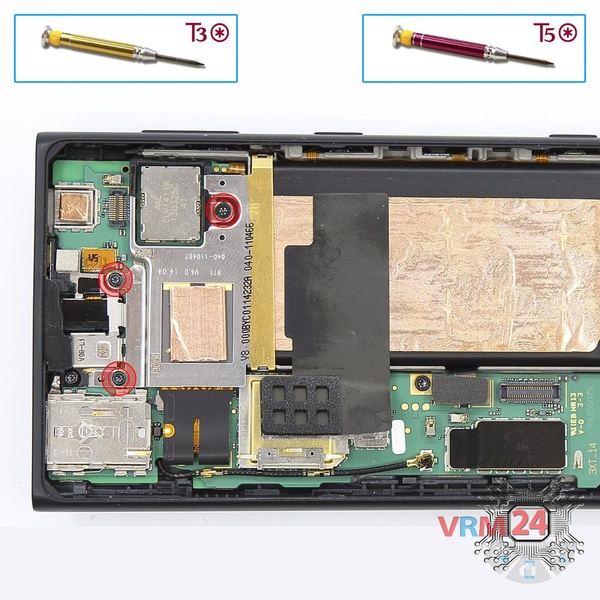

Usando chaves de fenda (hex T5), desparafuse 1 & nbsp; parafuso e & nbsp; (hex T3), desparafuse 2 & nbsp; parafusos e remova a estrutura de metal.

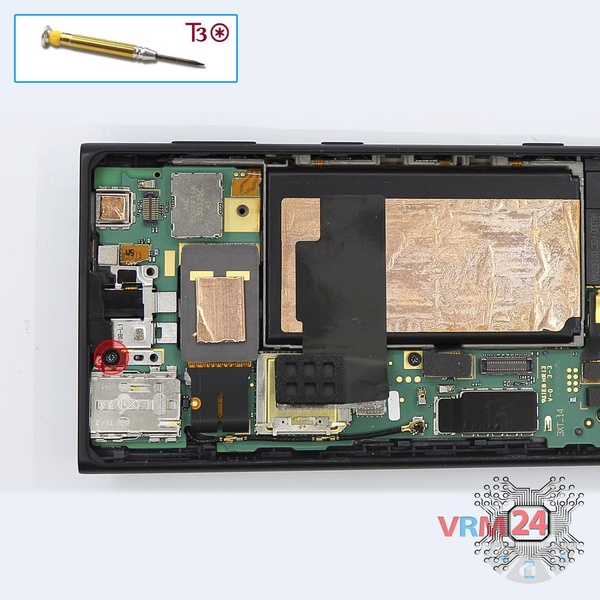

Usando uma chave de fenda (hex T3), desparafuse 1 & nbsp; parafuso & nbsp; no PCB.

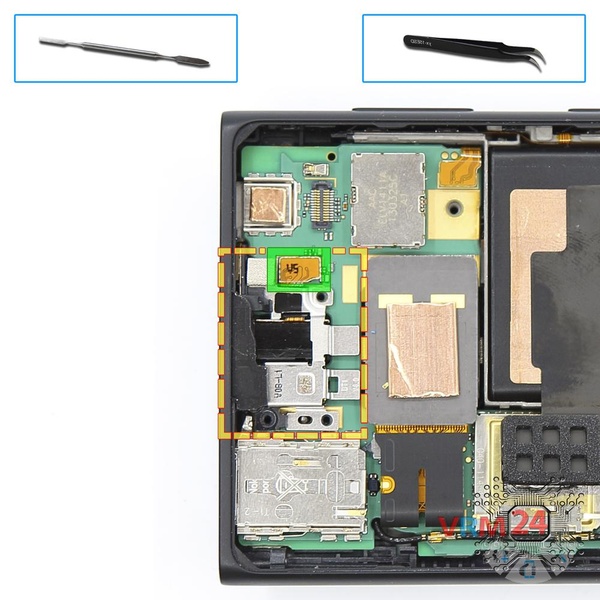

Desconecte o conector no PCB e remova o conjunto - incluído de fone de ouvido / soquete e botão liga / desliga.

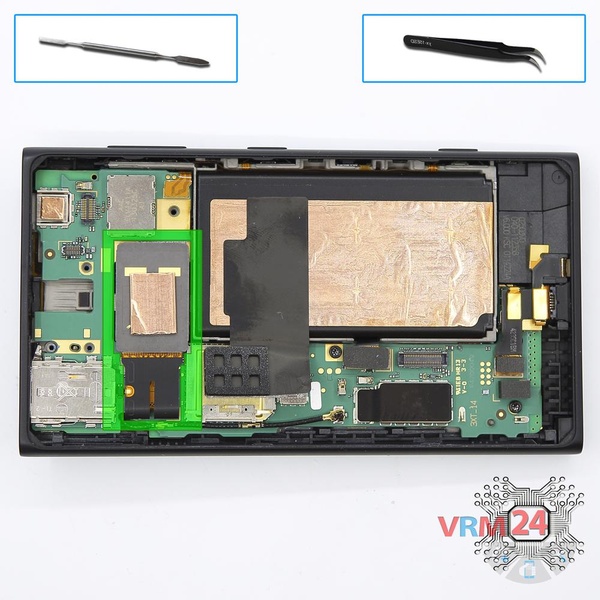

Desconecte o conector no PCB e remova a câmera principal.

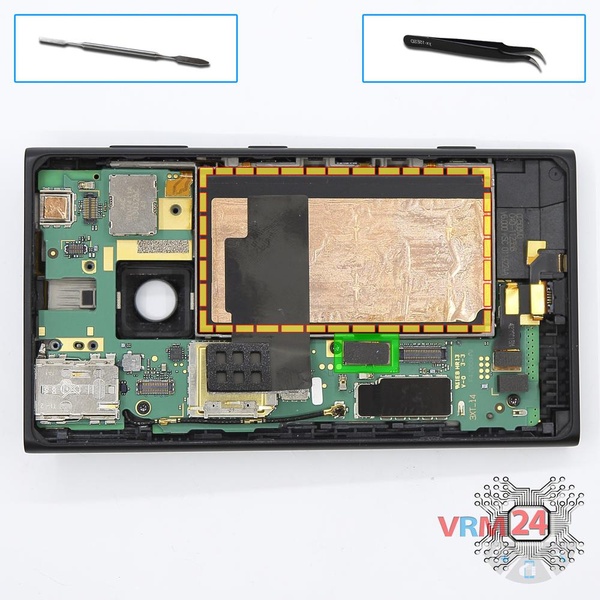

Desconecte o conector do PCB e remova a bateria.

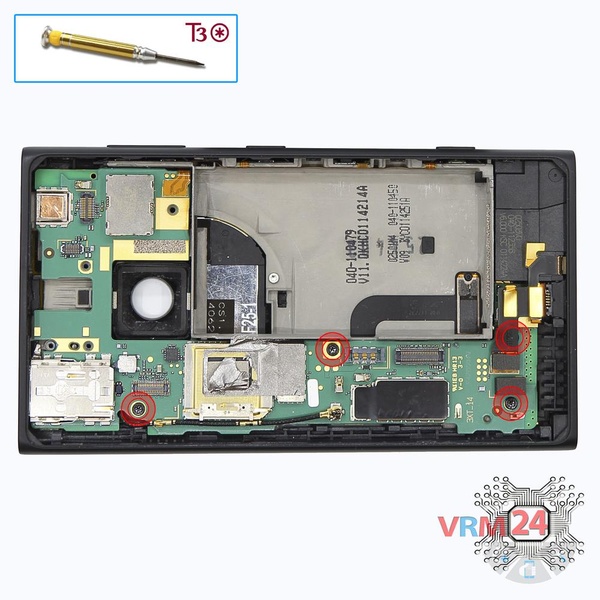

Usando uma chave de fenda (hex T3), desparafuse 3 & nbsp; parafusos no PCB.

⚠ Aviso!

Um dos parafusos está localizado sob o cabo. Para desparafusá-lo, você precisa desconectar o conector e desdobrar o cabo com cuidado.

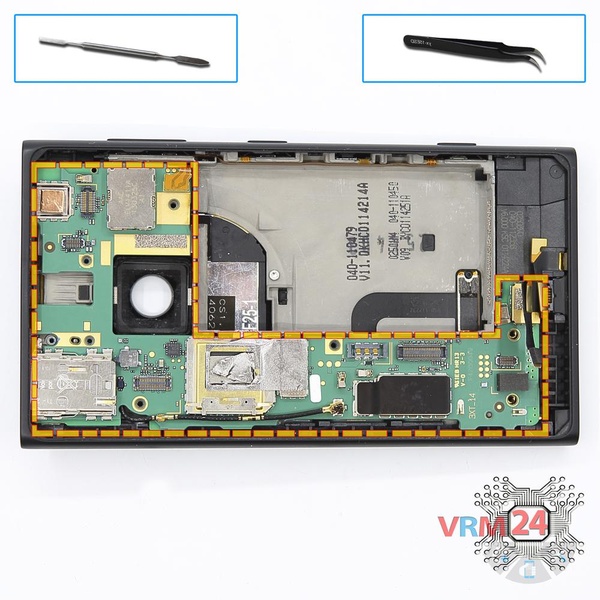

Remova o PCB.

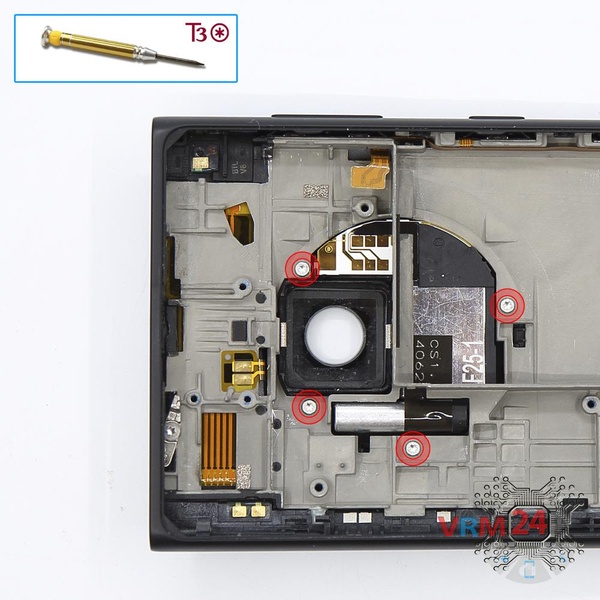

Usando uma chave de fenda (hex T3), desparafuse 4 & nbsp; parafusos da tampa.

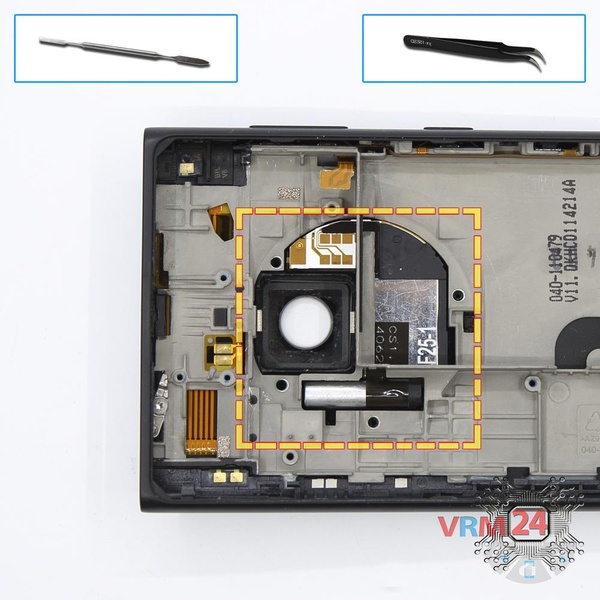

Remova a tampa com flash.

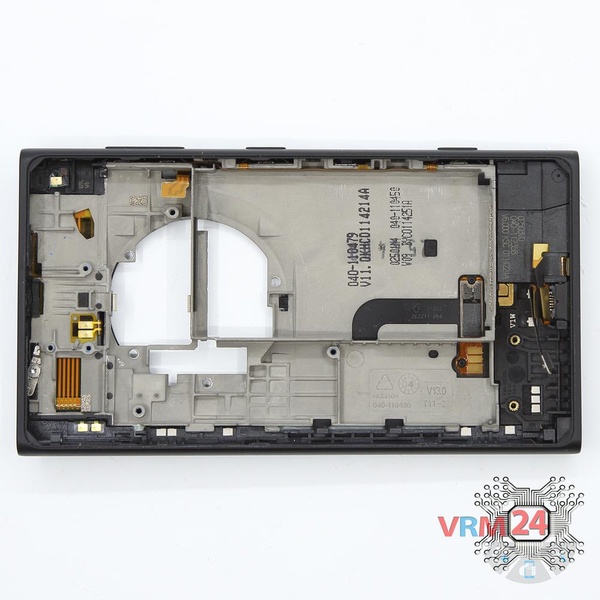

As peças estão na caixa \ caixa.
