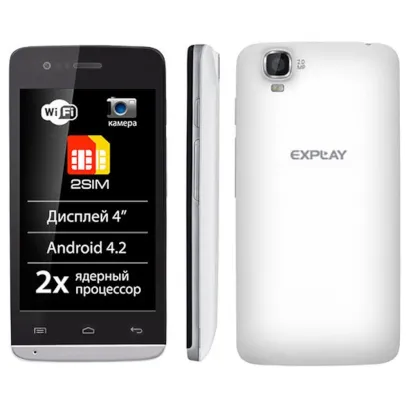

Explay Hit

Explay Hit

Сложность разборки:
Легко

Время разборки:
3 мин

Рекомендованные инструменты

Крестовая Отвертка 1,5 мм

Крестовая отвертка 1,5 мм

Инструмент для открывания

Инструмент для открывания

Пинцет

Разборка/Ремонт мобильного девайса Explay Hit (Эксплей Хит) с описанием каждого шага и необходимого набора инструментов.

Вадим Попов

Автор, контент менеджер

Автор / Специалист по созданию контента с 10+ летним опытом работы

Как разобрать Explay Hit, Шаг 1/1

Как разобрать Explay Hit, Шаг 1/2

Как разобрать Explay Hit, Шаг 1/1

Как разобрать Explay Hit, Шаг 1/2

Шаг 1.

Открываем заднюю крышку.

Как разобрать Explay Hit, Шаг 2/1

Как разобрать Explay Hit, Шаг 2/2

Как разобрать Explay Hit, Шаг 2/1

Как разобрать Explay Hit, Шаг 2/2

Шаг 2.

Отсоединяем аккумуляторную батарею.

Как разобрать Explay Hit, Шаг 3/1

Как разобрать Explay Hit, Шаг 3/2

Как разобрать Explay Hit, Шаг 3/1

Как разобрать Explay Hit, Шаг 3/2

Шаг 3.

При помощи отвертки (крестовая 1,5 мм) откручиваем 7 болтов по периметру телефона.

Как разобрать Explay Hit, Шаг 4/1

Как разобрать Explay Hit, Шаг 4/2

Как разобрать Explay Hit, Шаг 4/1

Как разобрать Explay Hit, Шаг 4/2

Шаг 4.

Отсоединяем нижнюю панель с антенной.

Как разобрать Explay Hit, Шаг 5/1

Как разобрать Explay Hit, Шаг 5/2

Как разобрать Explay Hit, Шаг 5/1

Как разобрать Explay Hit, Шаг 5/2

Шаг 5.

Отсоединяем среднюю рамку.

Как разобрать Explay Hit, Шаг 6/1

Как разобрать Explay Hit, Шаг 6/2

Как разобрать Explay Hit, Шаг 6/3

Как разобрать Explay Hit, Шаг 6/1

Как разобрать Explay Hit, Шаг 6/2

Как разобрать Explay Hit, Шаг 6/3

Шаг 6.

Отсоединяем коннектор на печатной плате и из фиксирующего отверстия в рамке модуля вынимаем шлейф кнопок громкости и включения.

Как разобрать Explay Hit, Шаг 7/1

Как разобрать Explay Hit, Шаг 7/2

Как разобрать Explay Hit, Шаг 7/1

Как разобрать Explay Hit, Шаг 7/2

Шаг 7.

Снимаем печатную плату.

Как разобрать Explay Hit, Шаг 8/1

Как разобрать Explay Hit, Шаг 8/1

Шаг 8.

Сенсорный экран в рамке.

Как разобрать Explay Hit, Шаг 9/1

Как разобрать Explay Hit, Шаг 9/2

Как разобрать Explay Hit, Шаг 9/1

Как разобрать Explay Hit, Шаг 9/2

Шаг 9.

Печатная плата.

Подробные видео инструкции по разборке и ремонту Explay Hit от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.

#инструкции #Explay #Explay Hit

Evgenii Kuzmin

Специалист сервисного центра

Разборка\Ремонт имеет низкую сложность и по времени занимает примерно 3 минут.
Наше руководство подходит для всех моделей Explay Hit — Эксплей Хит, выпущенных для рынков разных стран.
