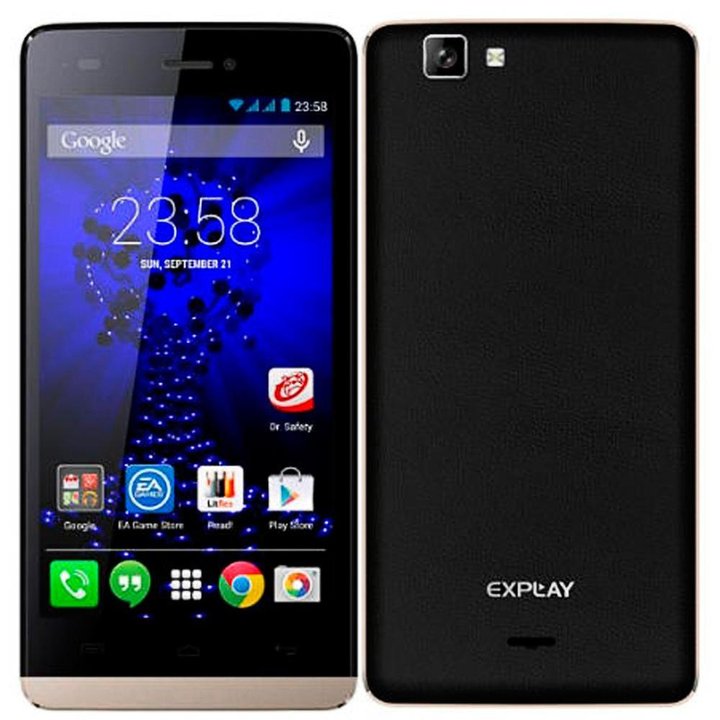

Explay Indigo
Explay Indigo
Сложность разборки:
Легко
Время разборки:
6 мин

Рекомендованные инструменты

Крестовая Отвертка 1,5 мм Крестовая отвертка 1,5 мм
Инструмент для открывания Инструмент для открывания
Пинцет Пинцет

Разборка/Ремонт мобильного девайса Explay Indigo (Эксплей Индиго) с описанием каждого шага и необходимого набора инструментов.

Вадим Попов

Автор / Специалист по созданию контента с 10+ летним опытом работы

Как разобрать Explay Indigo, Шаг 1/1 Как разобрать Explay Indigo, Шаг 1/2 Как разобрать Explay Indigo, Шаг 1/3

Шаг 1.

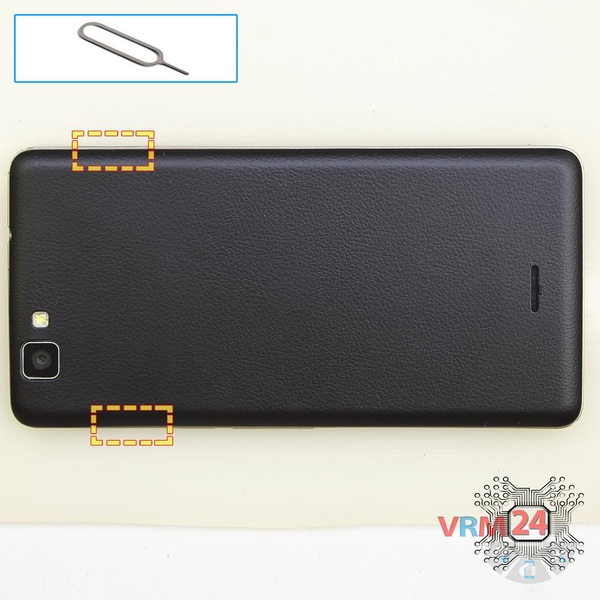

При помощи инструмента ключ открываем лотки карт и вынимаем их.

 ⚠️ Обратите внимание!

Не нажимайте слишком сильно это может привести к поломке.

Как разобрать Explay Indigo, Шаг 2/1 Как разобрать Explay Indigo, Шаг 2/2

Шаг 2.

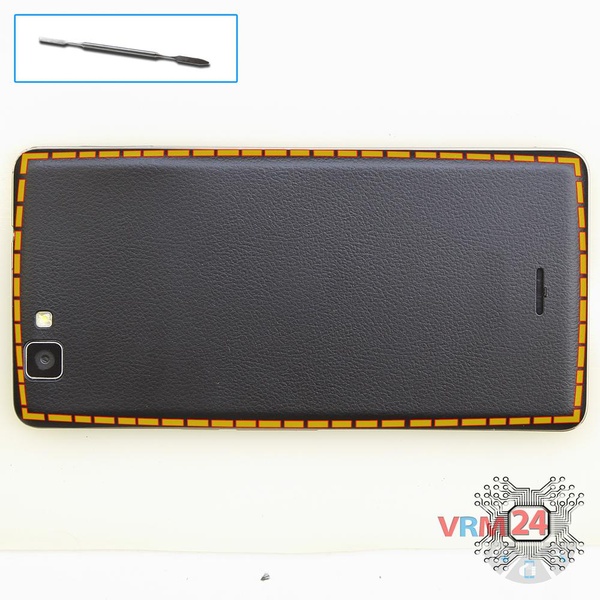

Открываем заднюю крышку.

Как разобрать Explay Indigo, Шаг 3/1 Как разобрать Explay Indigo, Шаг 3/2

Шаг 3.

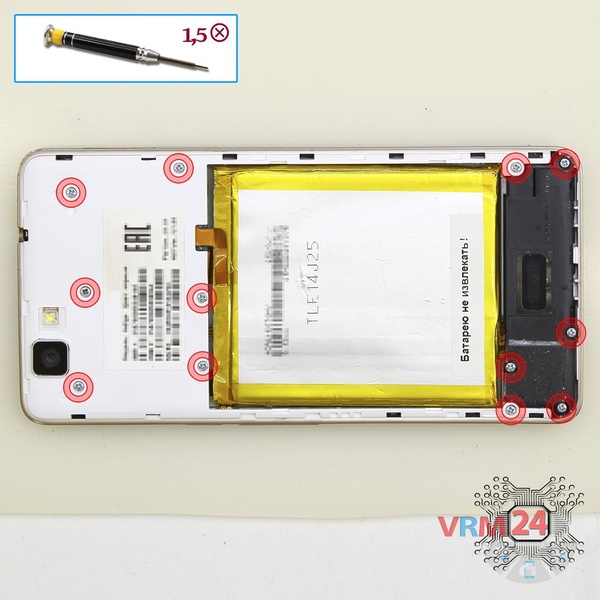

При помощи отвертки (крестовая 1,5 мм) откручиваем 12 болтов по периметру телефона.

Как разобрать Explay Indigo, Шаг 4/1 Как разобрать Explay Indigo, Шаг 4/2

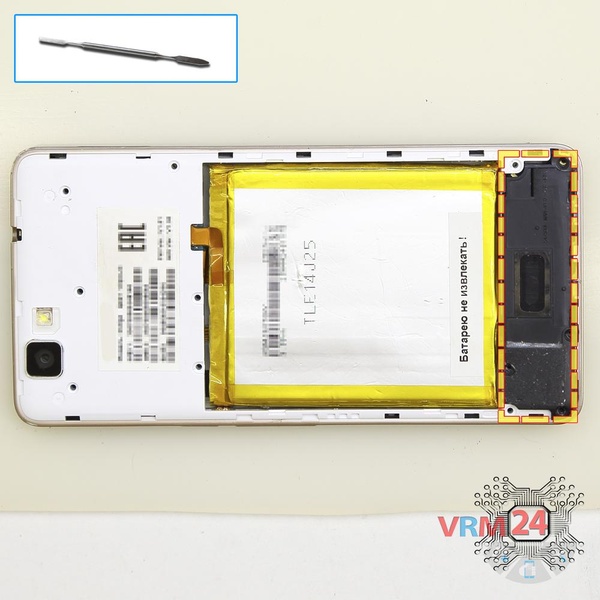

Шаг 4.

Отсоединяем нижний блок с динамиком.

Как разобрать Explay Indigo, Шаг 5/1 Как разобрать Explay Indigo, Шаг 5/2 Как разобрать Explay Indigo, Шаг 5/3

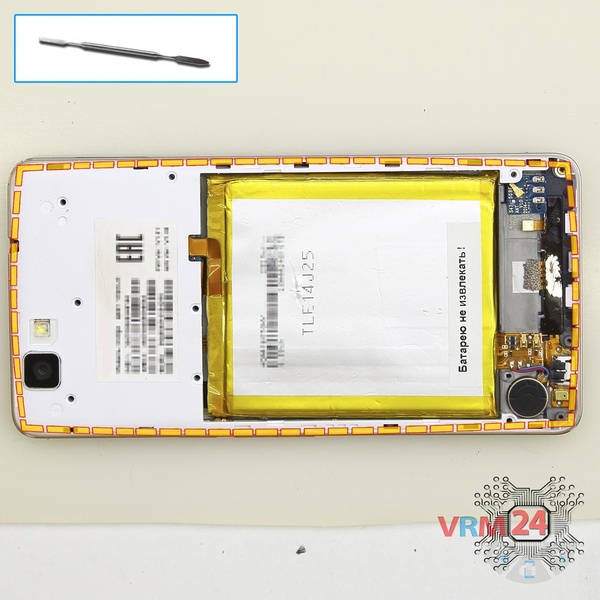

Шаг 5.

Отсоединяем среднюю рамку.

Как разобрать Explay Indigo, Шаг 6/1 Как разобрать Explay Indigo, Шаг 6/2 Как разобрать Explay Indigo, Шаг 6/3 Как разобрать Explay Indigo, Шаг 6/4

Шаг 6.

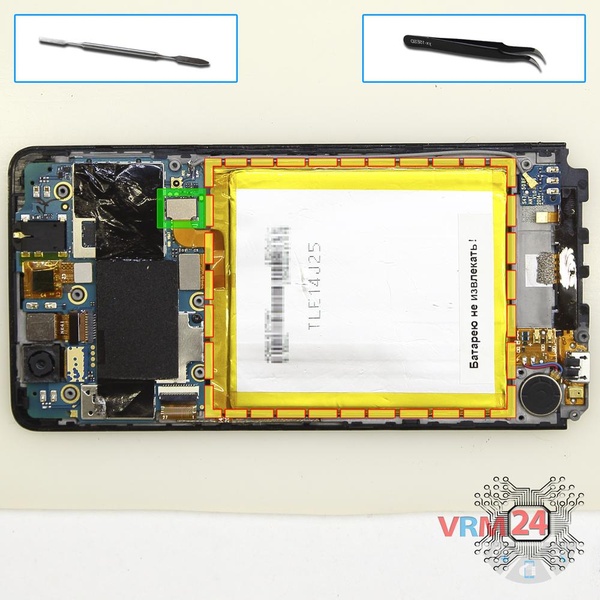

Отсоединяем коннектор на печатной плате и снимаем аккумуляторную батарею.

Как разобрать Explay Indigo, Шаг 7/1 Как разобрать Explay Indigo, Шаг 7/2 Как разобрать Explay Indigo, Шаг 7/3

Шаг 7.

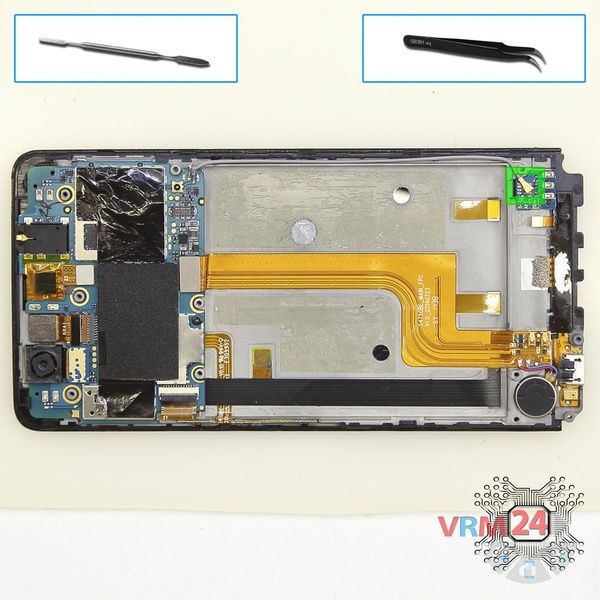

Отсоединяем коннектор коаксиального кабеля на нижней плате.

Как разобрать Explay Indigo, Шаг 8/1 Как разобрать Explay Indigo, Шаг 8/2

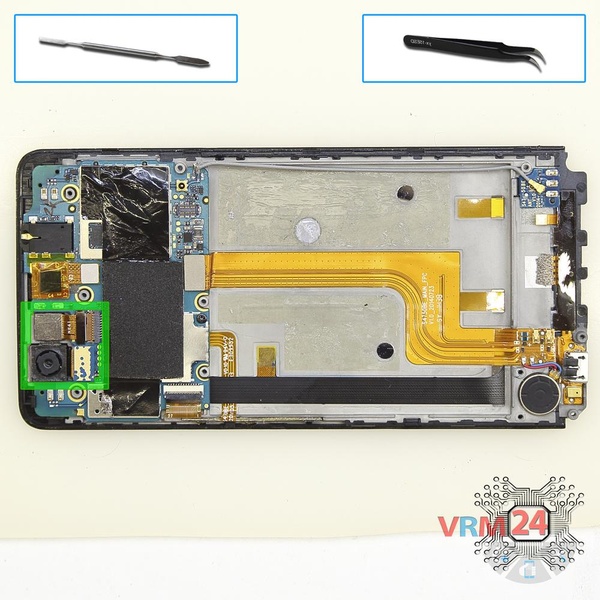

Шаг 8.

Отсоединяем коннекторы на печатной плате и снимаем основную и фронтальную камеры.

Как разобрать Explay Indigo, Шаг 9/1 Как разобрать Explay Indigo, Шаг 9/2 Как разобрать Explay Indigo, Шаг 9/3

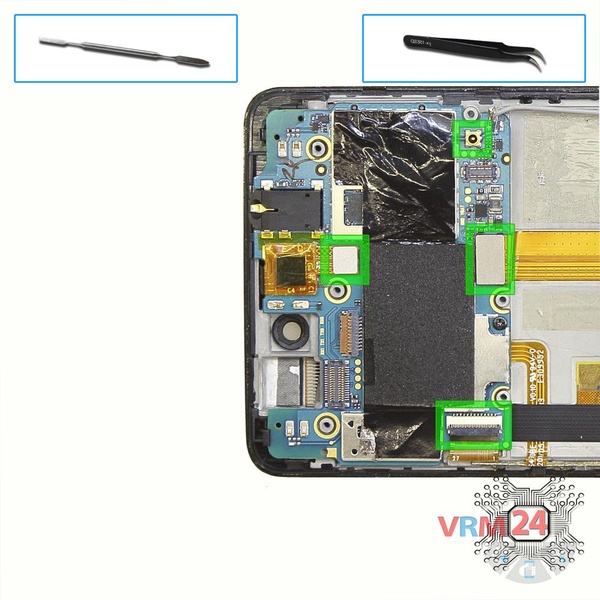

Шаг 9.

Отсоединяем коннекторы на печатной плате.

⚠️ Обратите внимание!

На печатной плате, у данного устройства, отсутствует коннектор коаксиального кабеля.

Как разобрать Explay Indigo, Шаг 10/1 Как разобрать Explay Indigo, Шаг 10/2

Шаг 10.

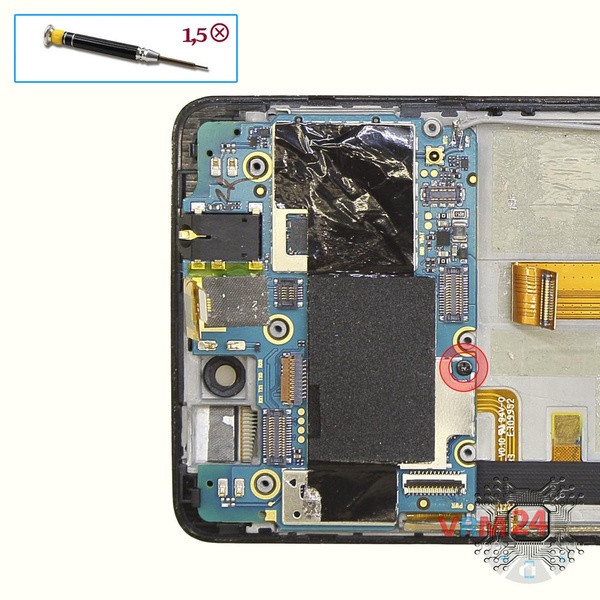

При помощи отвертки (крестовая 1,5 мм) откручиваем 1 болт на основной плате.

Как разобрать Explay Indigo, Шаг 11/1 Как разобрать Explay Indigo, Шаг 11/2

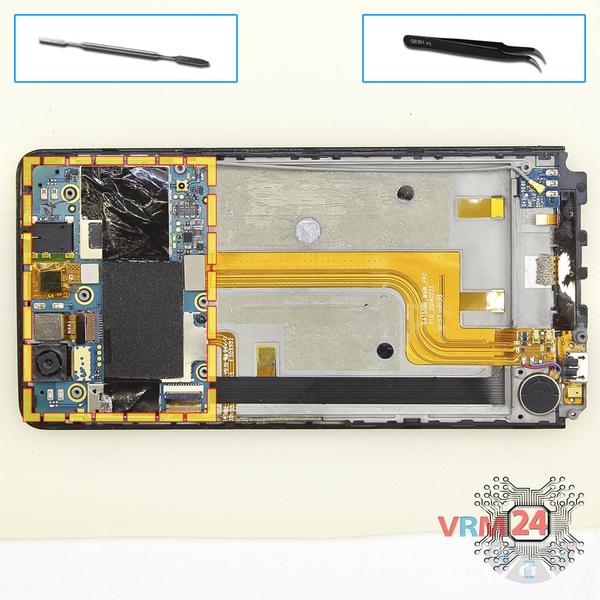

Шаг 11.

Снимаем печатную плату.

Как разобрать Explay Indigo, Шаг 12/1 Как разобрать Explay Indigo, Шаг 12/2 Как разобрать Explay Indigo, Шаг 12/3

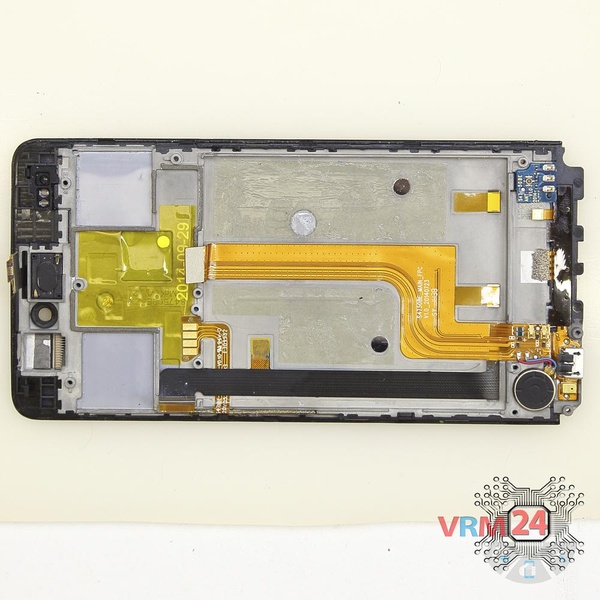

Шаг 12.

Элементы на рамке модуля.

Подробные видео инструкции по разборке и ремонту Explay Indigo от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.

#инструкции #Explay #Explay Indigo
Евгений Кузьмин

Evgenii Kuzmin

Специалист сервисного центра

Разборка\Ремонт имеет низкую сложность и по времени занимает примерно 6 минут.
Наше руководство подходит для всех моделей Explay Indigo — Эксплей Индиго, выпущенных для рынков разных стран.
