Разборка/Ремонт мобильного девайса Highscreen WinWin (Хайскрин ВинВин) с описанием каждого шага и необходимого набора инструментов.

3620

Просмотры

—

Поделиться

4

Вопросы

Вадим Попов

Вадим Попов

Автор, Контент менеджер

Автор / Специалист по созданию контента с 10+ летним опытом работы

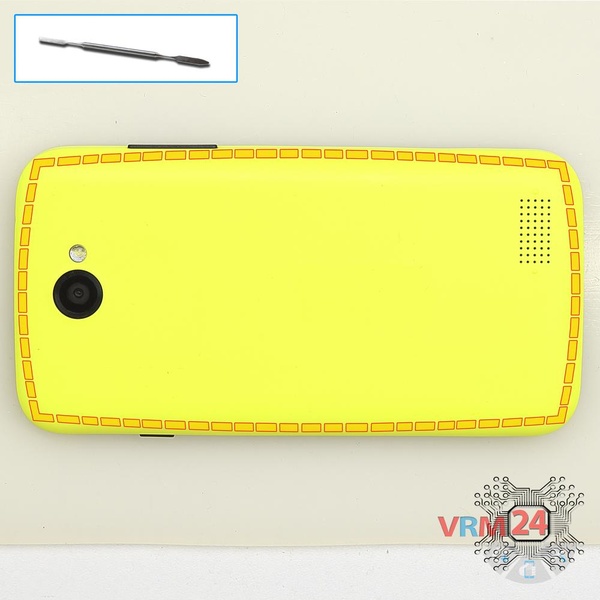

Открываем заднюю крышку

Шаг 1.

Открываем заднюю крышку

Открываем заднюю крышку.

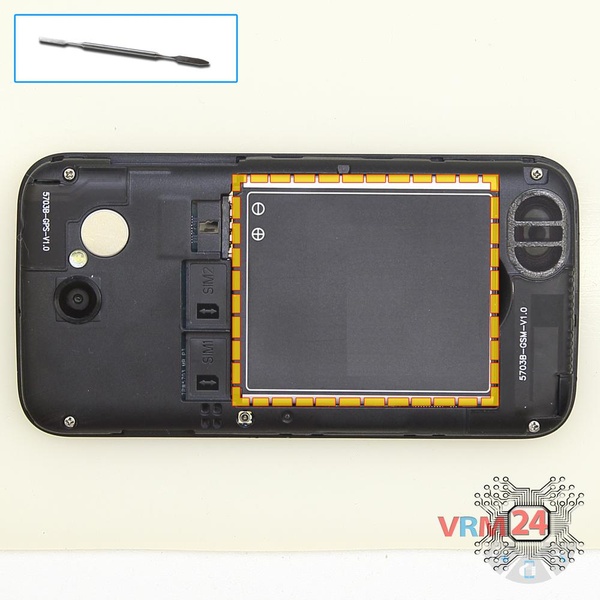

Отсоединяем АКБ

Шаг 2.

Отсоединяем АКБ

Отсоединяем аккумуляторную батарею.

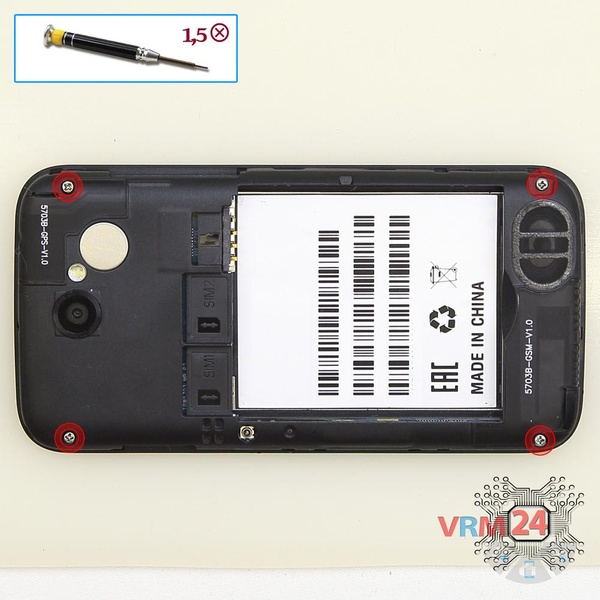

Откручиваем винты

Шаг 3.

Откручиваем винты

При помощи отвертки (крестовая 1,5 мм) откручиваем 4 болтов по периметру телефона.

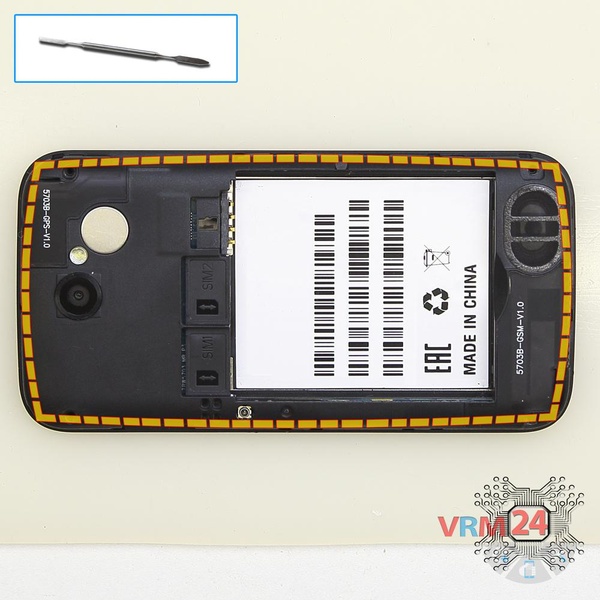

Открываем среднюю крышку

Шаг 4.

Открываем среднюю крышку

Отсоединяем среднюю рамку.

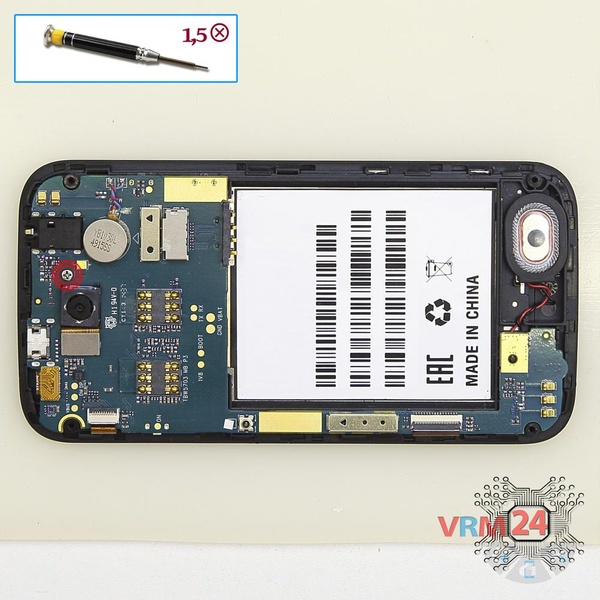

Откручиваем винт

Шаг 5.

Откручиваем винт

При помощи отвертки (крестовая 1,5 мм) откручиваем 1 болт на основной плате.

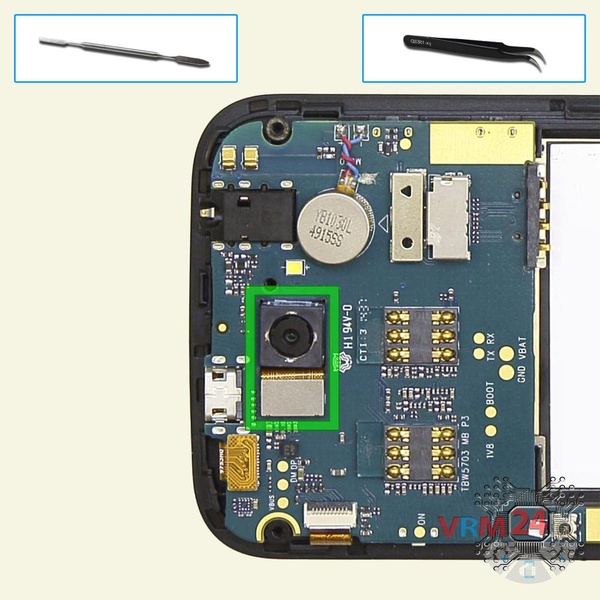

Отсоединяем основную камеру

Шаг 6.

Отсоединяем основную камеру

Отсоединяем коннектор на печатную плате и снимаем основную камеру.

Отсоединяем вибромотор

Шаг 7.

Отсоединяем вибромотор

Отсоединяем коннекторы на печатной плате и из фиксирующего отверстия в рамке модуля вынимаем вибромотор.

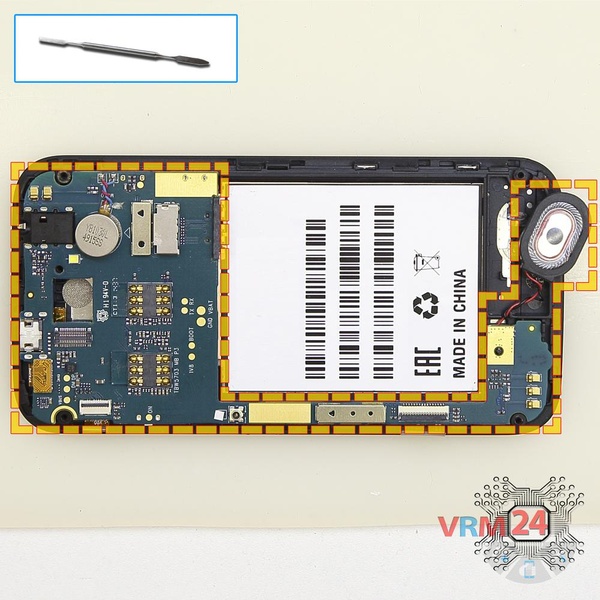

Отсоединяем печатную плату

Шаг 8.

Отсоединяем печатную плату

Снимаем печатную плату.

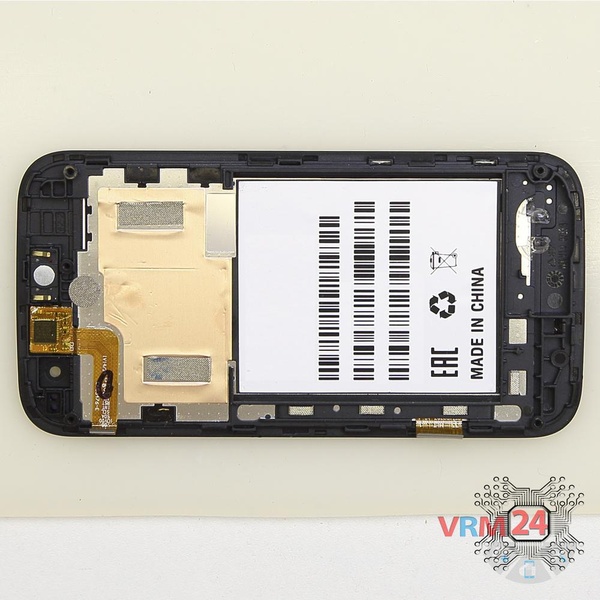

В рамке дисплейного модуля

Шаг 9.

В рамке дисплейного модуля

Элементы на рамке модуля.

Евгений Кузьмин

Евгений Кузьмин

Специалист сервисного центра
Разборка и ремонт имеют easy уровень сложности и занимают примерно 4 минут. Наша инструкция подходит для всех моделей Highscreen WinWin or Хайскрин ВинВин, выпущенных для рынков разных стран.
#инструкции #Highscreen #Highscreen WinWin
Подробные видео инструкции по разборке и ремонту Highscreen WinWin от нашего сервисного центра:

Если у вас есть вопрос, задайте его нам, и мы постараемся ответить максимально подробно. Если эта статья была вам полезна, пожалуйста, оцените её.
