Открываем заднюю крышку.
Рекомендуемые инструменты
Крестовая Отвертка 1,5 мм
Инструмент для открывания
Пинцет

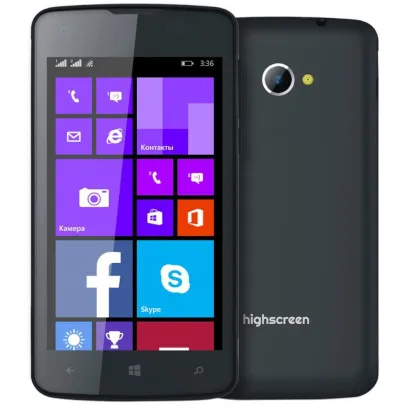

Разборка/Ремонт мобильного девайса Highscreen WinJoy (Хайскрин ВинДжой) с описанием каждого шага и необходимого набора инструментов.
3755
Просмотры
1
Нравится
—
Поделиться
6
Вопросы
Шаг 1.
Открываем заднюю крышку
Шаг 2.
Отсоединяем АКБ
Отсоединяем аккумуляторную батарею.
Шаг 3.
Откручиваем винты
При помощи отвертки (крестовая 1,5 мм) откручиваем 4 болтов по периметру телефона.
Шаг 4.
Открываем среднюю крышку
Отсоединяем среднюю рамку.
Шаг 5.
Откручиваем винт
При помощи отвертки (крестовая 1,5 мм) откручиваем 1 болт на основной плате.
Шаг 6.
Отсоединяем слуховой динамик
Отсоединяем коннекторы на печатной плате и из фиксирующего отверстия в рамке модуля вынимаем динамик.
Шаг 7.
Отсоединяем печатную плату
Снимаем печатную плату.
Шаг 8.
В рамке дисплейного модуля
Элементы на рамке модуля.
Если у вас есть вопрос, задайте его нам, и мы постараемся ответить максимально подробно. Если эта статья была вам полезна, пожалуйста, оцените её.
