HTC One E8
HTC One E8
Сложность разборки:
Сложно
Время разборки:
15 мин

Рекомендованные инструменты

Крестовая Отвертка 1,5 мм Крестовая отвертка 1,5 мм
Инструмент для открывания Инструмент для открывания
Пинцет Пинцет

Разборка/Ремонт мобильного девайса HTC One E8 (ХТС Уан Е8) с описанием каждого шага и необходимого набора инструментов.

Вадим Попов

Специалист по созданию контента.

Как разобрать HTC One E8, Шаг 1/1 Как разобрать HTC One E8, Шаг 1/2

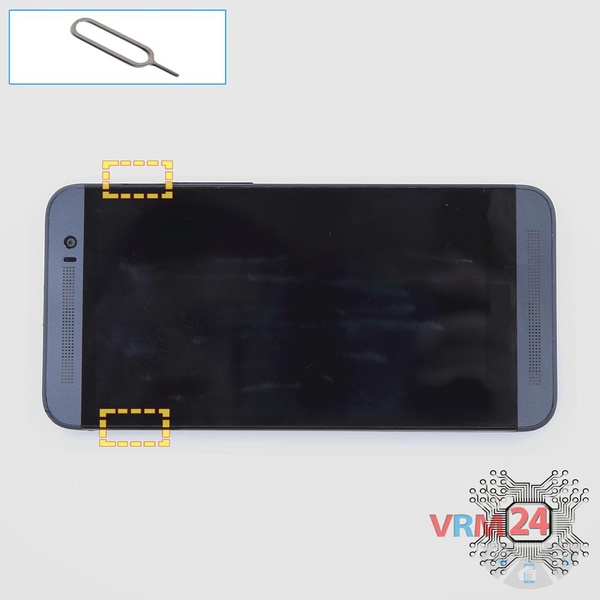

Шаг 1.

Используя инструмент Ключ открываем слоты Сим и Флэш карт.

⚠️ Обратите внимание!

Не нажимайте слишком сильно это может привести к поломке.

Как разобрать HTC One E8, Шаг 2/1 Как разобрать HTC One E8, Шаг 2/2 Как разобрать HTC One E8, Шаг 2/3 Как разобрать HTC One E8, Шаг 2/4

Шаг 2.

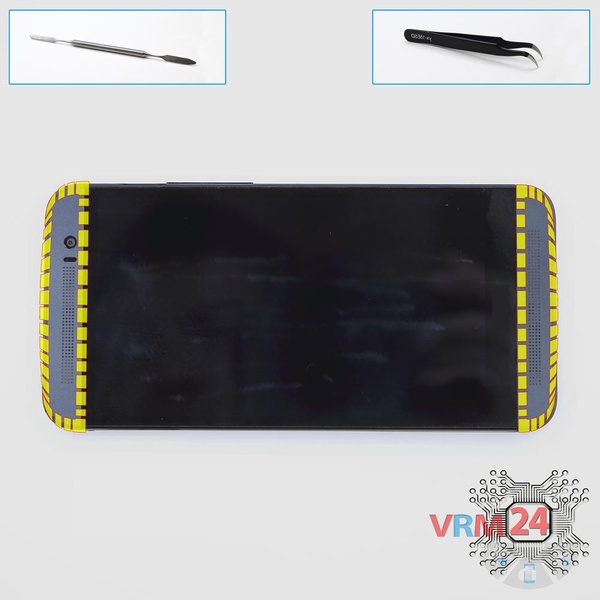

Отклеиваем панели скрывающие болты на лицевой части.

⚠️ Обратите внимание!

 Панели приклеены и для более аккуратного разделения можно использовать фен, чтобы смягчить клеевую основу.

Как разобрать HTC One E8, Шаг 3/1 Как разобрать HTC One E8, Шаг 3/2 Как разобрать HTC One E8, Шаг 3/3 Как разобрать HTC One E8, Шаг 3/4

Шаг 3.

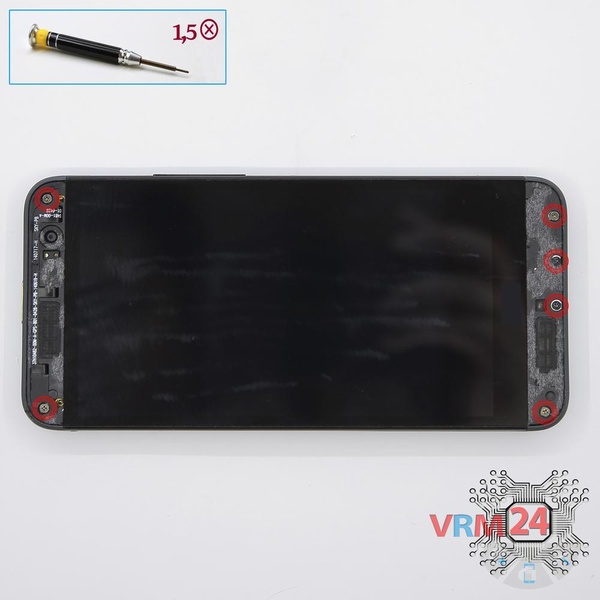

При помощи отвертки (крестовая 1,5 мм) откручиваем 6 болтов на лицевой панели, фиксирующих заднюю крышку.

Как разобрать HTC One E8, Шаг 4/1 Как разобрать HTC One E8, Шаг 4/2

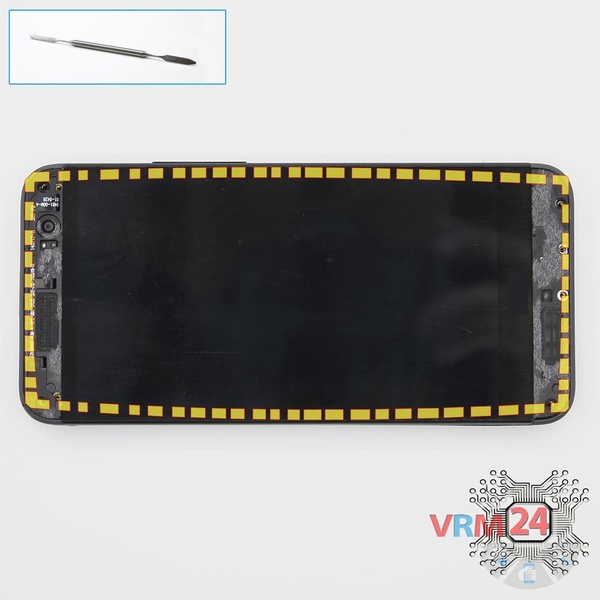

Шаг 4.

Снимаем заднюю крышку.

Как разобрать HTC One E8, Шаг 5/1 Как разобрать HTC One E8, Шаг 5/2

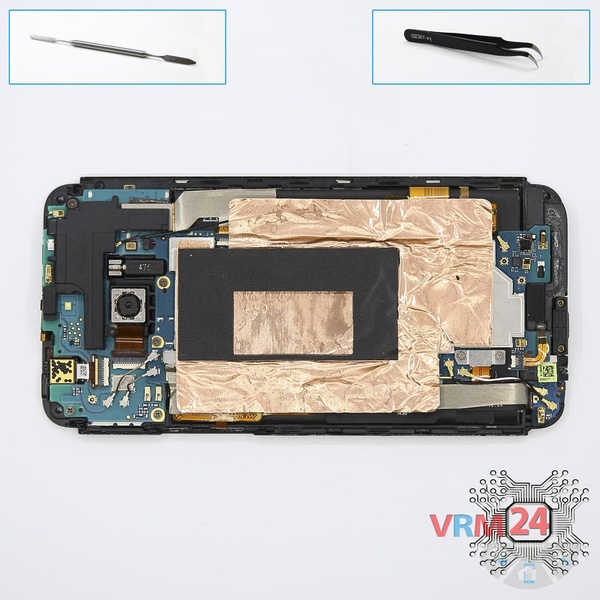

Шаг 5.

Сворачиваем теплоотводящее покрытие.

Как разобрать HTC One E8, Шаг 6/1 Как разобрать HTC One E8, Шаг 6/2

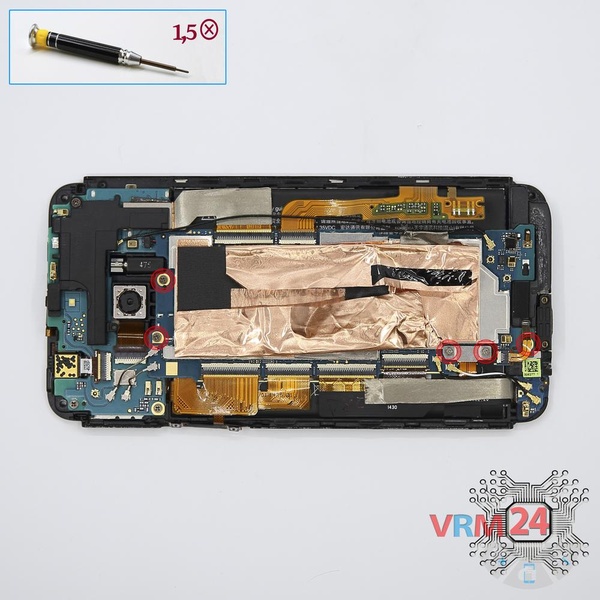

Шаг 6.

При помощи отвертки (крестовая 1,5 мм) откручиваем 5 болтов на основной печатной плате и отключаем коннекторы.

Как разобрать HTC One E8, Шаг 7/1 Как разобрать HTC One E8, Шаг 7/2 Как разобрать HTC One E8, Шаг 7/3 Как разобрать HTC One E8, Шаг 7/4 Как разобрать HTC One E8, Шаг 7/5 Как разобрать HTC One E8, Шаг 7/6 Как разобрать HTC One E8, Шаг 7/7 Как разобрать HTC One E8, Шаг 7/8 Как разобрать HTC One E8, Шаг 7/9 Как разобрать HTC One E8, Шаг 7/10 Как разобрать HTC One E8, Шаг 7/11

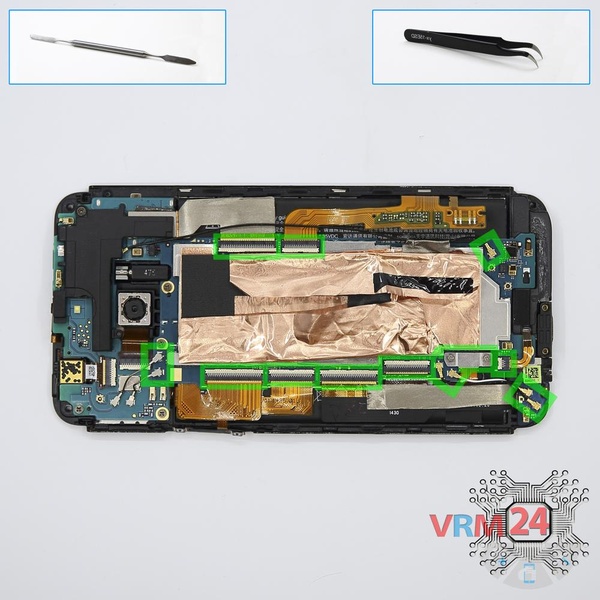

Шаг 7.

Отключаем коннекторы и коаксиальные кабели на основной печатной плате.

Как разобрать HTC One E8, Шаг 8/1 Как разобрать HTC One E8, Шаг 8/2

Шаг 8.

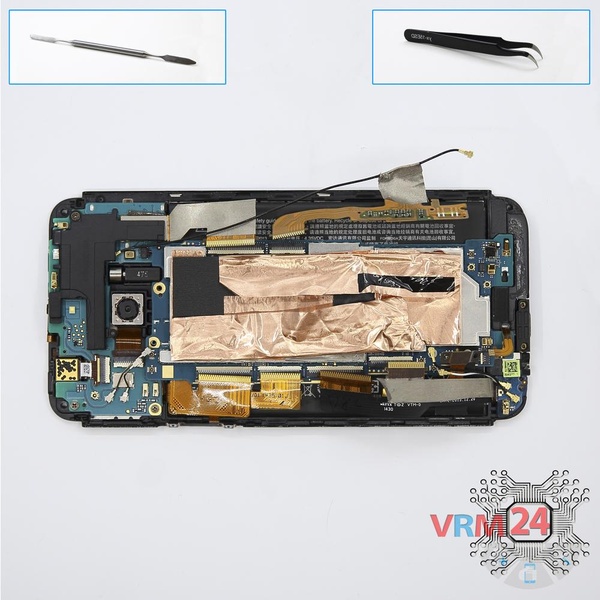

Снимаем основную печатную плату.
Как разобрать HTC One E8, Шаг 9/1 Как разобрать HTC One E8, Шаг 9/2 Как разобрать HTC One E8, Шаг 9/3

Шаг 9.

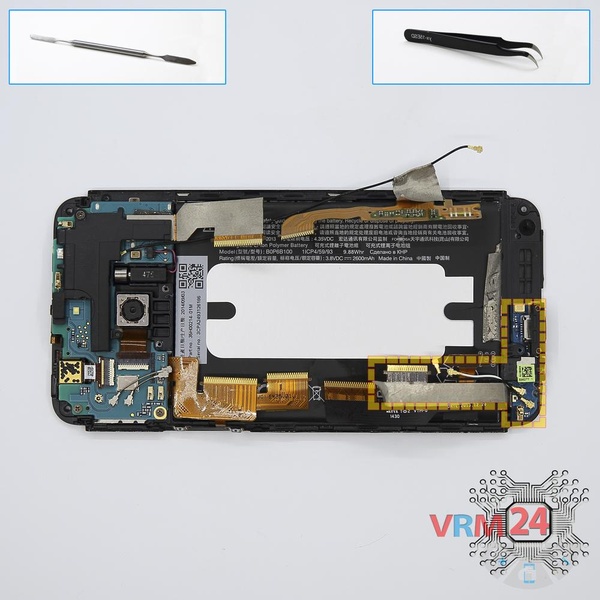

Отсоединяем нижний блок.
Как разобрать HTC One E8, Шаг 10/1 Как разобрать HTC One E8, Шаг 10/2 Как разобрать HTC One E8, Шаг 10/3

Шаг 10.

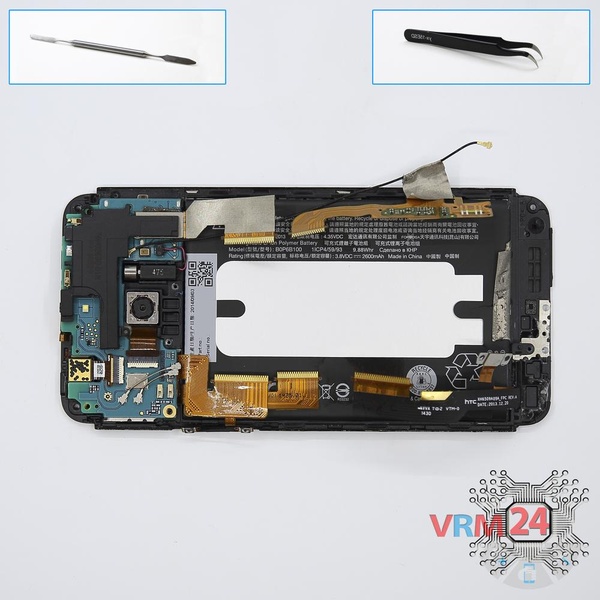

Отсоединяем нижнюю печатную плату с разъемом зарядки.

Как разобрать HTC One E8, Шаг 11/1 Как разобрать HTC One E8, Шаг 11/2 Как разобрать HTC One E8, Шаг 11/3

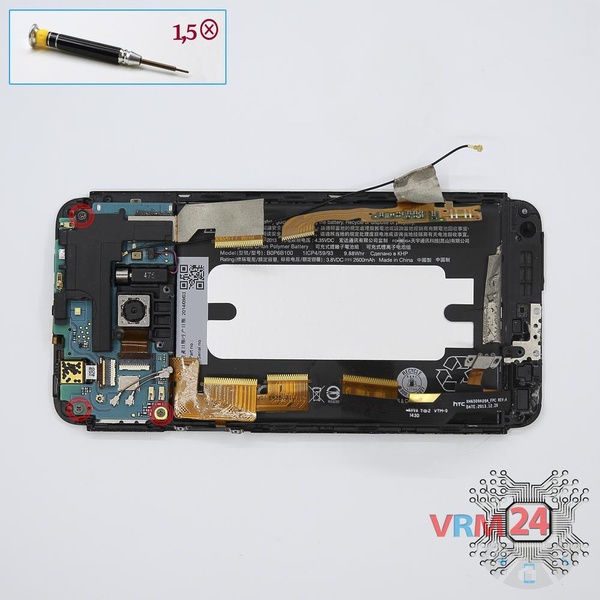

Шаг 11.

При помощи отвертки (крестовая 1,5 мм) откручиваем 3 болта на верхней печатной плате.
Как разобрать HTC One E8, Шаг 12/1 Как разобрать HTC One E8, Шаг 12/2

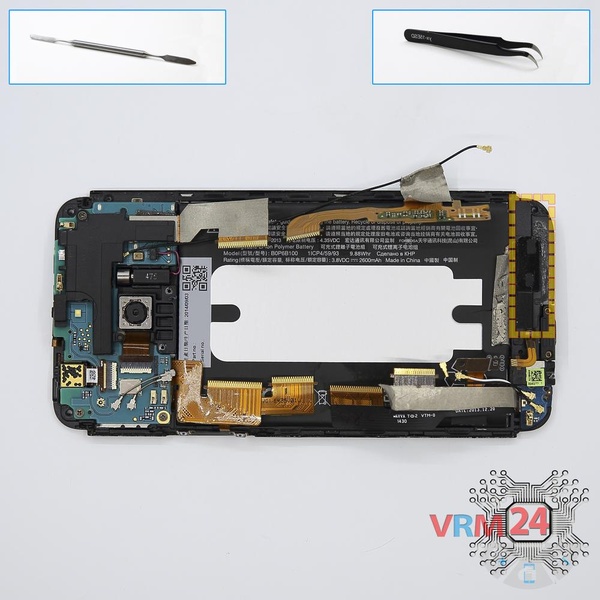

Шаг 12.

Отсоединяем верхнюю печатную плату.
Как разобрать HTC One E8, Шаг 13/1 Как разобрать HTC One E8, Шаг 13/2 Как разобрать HTC One E8, Шаг 13/3 Как разобрать HTC One E8, Шаг 13/4

Шаг 13.

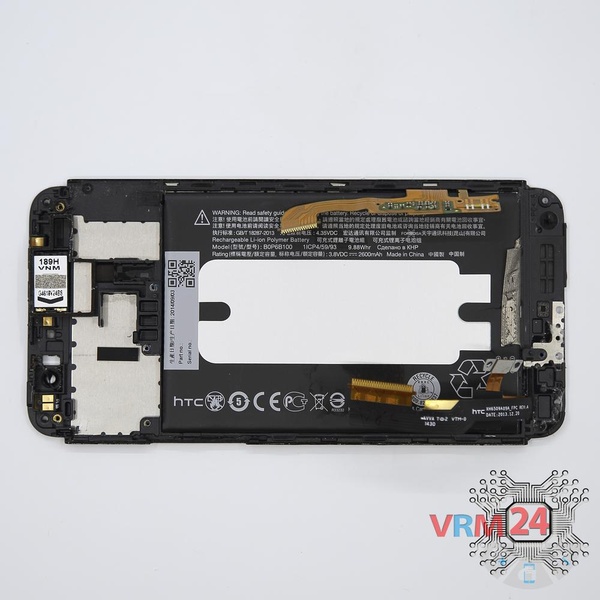

Аккумулятор и элементы на рамке модуля.

Подробные видео инструкции по разборке и ремонту HTC One E8 от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.

#инструкции #HTC #HTC One E8
Евгений Кузьмин

Evgenii Kuzmin

Специалист сервисного центра

Разборка\Ремонт имеет высокую сложность и по времени занимает примерно 15 минут.
Наше руководство подходит для всех моделей HTC One E8 — ХТС Уан Е8, выпущенных для рынков разных стран.
