Сложность разборки:
Легко

Время разборки:
8 мин

Рекомендованные инструменты

Отвертка Шестигранная Т5

Отвертка шестигранная т5

Крестовая Отвертка 1,5 мм

Крестовая отвертка 1,5 мм

Инструмент для открывания

Инструмент для открывания

Пинцет

Разборка/Ремонт мобильного девайса HTC Titan (ХТС Титан) с описанием каждого шага и необходимого набора инструментов.

Вадим Попов

Автор, контент менеджер

Специалист по созданию контента.

Как разобрать HTC Titan, Шаг 1/1

Как разобрать HTC Titan, Шаг 1/2

Как разобрать HTC Titan, Шаг 1/1

Как разобрать HTC Titan, Шаг 1/2

Шаг 1.

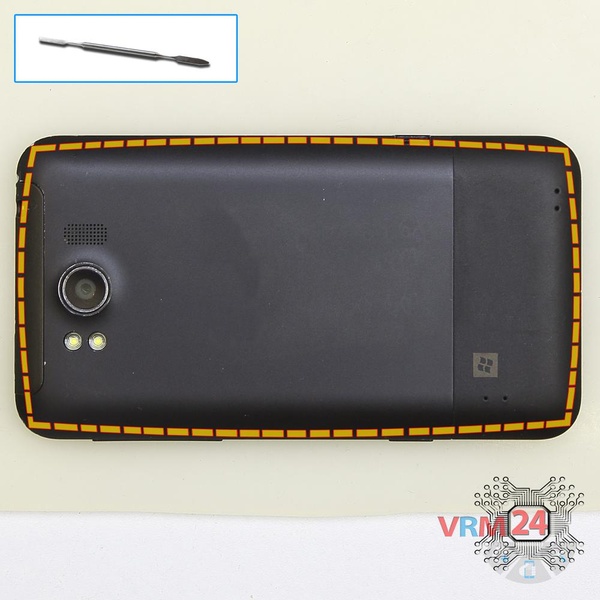

Открываем заднюю крышку.

Как разобрать HTC Titan, Шаг 2/1

Как разобрать HTC Titan, Шаг 2/2

Как разобрать HTC Titan, Шаг 2/1

Как разобрать HTC Titan, Шаг 2/2

Шаг 2.

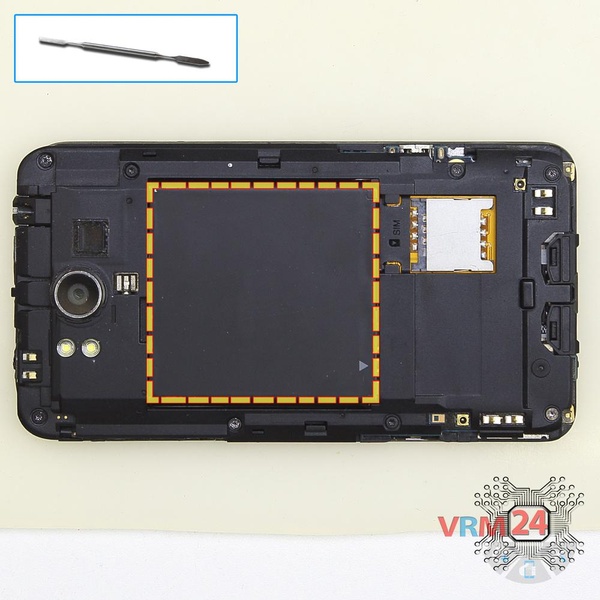

Отсоединяем аккумуляторную батарею.

Как разобрать HTC Titan, Шаг 3/1

Как разобрать HTC Titan, Шаг 3/2

Как разобрать HTC Titan, Шаг 3/1

Как разобрать HTC Titan, Шаг 3/2

Шаг 3.

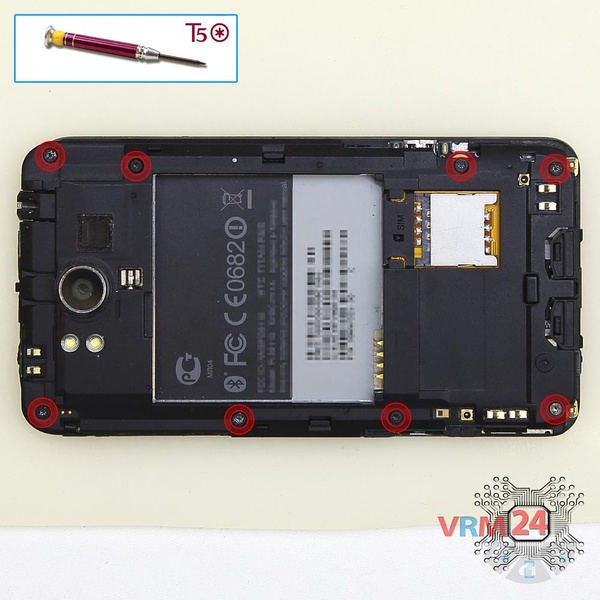

При помощи отвертки (шестигранная Т5) откручиваем 8 болтов по периметру телефона.

Как разобрать HTC Titan, Шаг 4/1

Как разобрать HTC Titan, Шаг 4/2

Как разобрать HTC Titan, Шаг 4/1

Как разобрать HTC Titan, Шаг 4/2

Шаг 4.

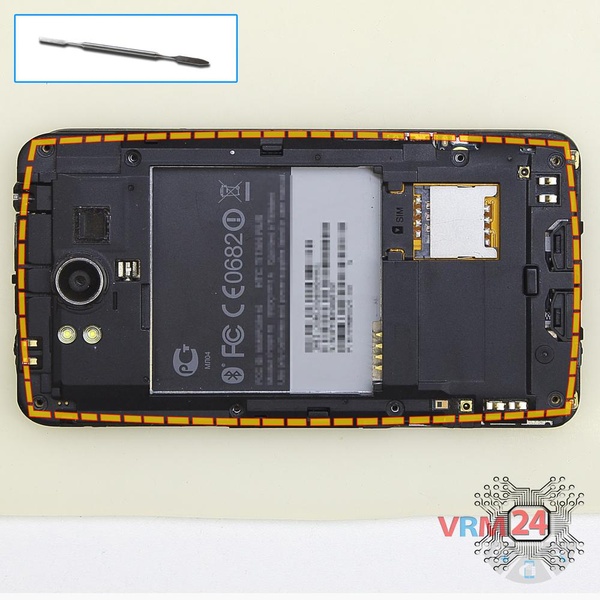

Отсоединяем среднюю рамку.

Как разобрать HTC Titan, Шаг 5/1

Как разобрать HTC Titan, Шаг 5/2

Как разобрать HTC Titan, Шаг 5/1

Как разобрать HTC Titan, Шаг 5/2

Шаг 5.

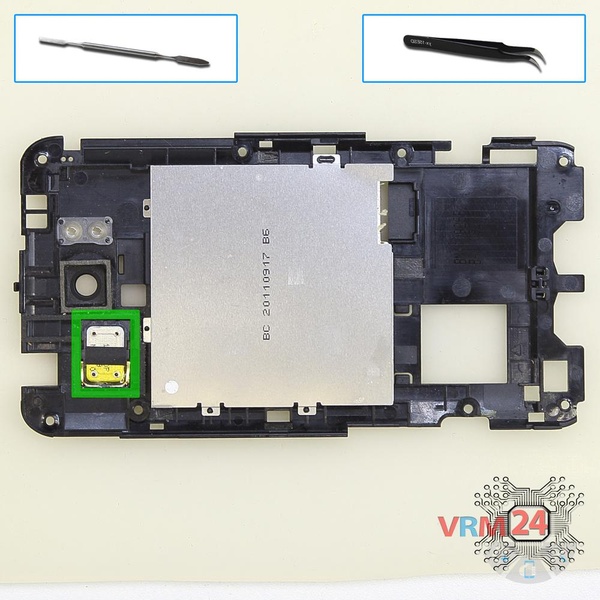

Из фиксирующего отверстия в средней рамке вынимаем динамик.

Как разобрать HTC Titan, Шаг 6/1

Как разобрать HTC Titan, Шаг 6/2

Как разобрать HTC Titan, Шаг 6/1

Как разобрать HTC Titan, Шаг 6/2

Шаг 6.

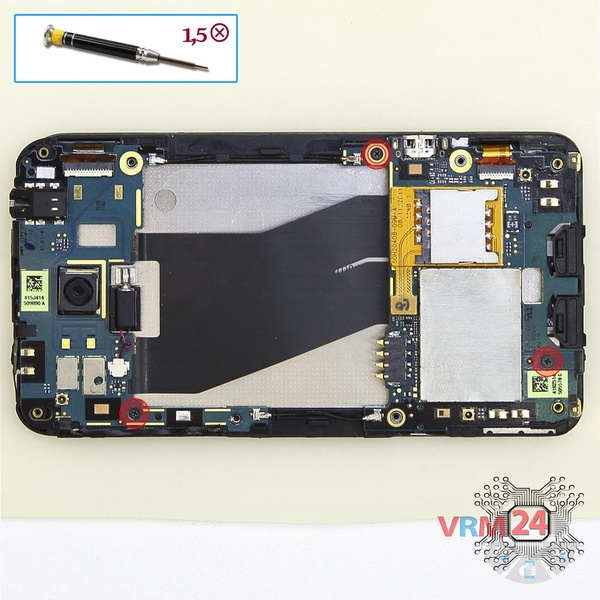

При помощи отвертки (крестовая 1,5 мм) откручиваем 1 болт на верхней плате и 2 болта на нижней.

Как разобрать HTC Titan, Шаг 7/1

Как разобрать HTC Titan, Шаг 7/2

Как разобрать HTC Titan, Шаг 7/3

Как разобрать HTC Titan, Шаг 7/1

Как разобрать HTC Titan, Шаг 7/2

Как разобрать HTC Titan, Шаг 7/3

Шаг 7.

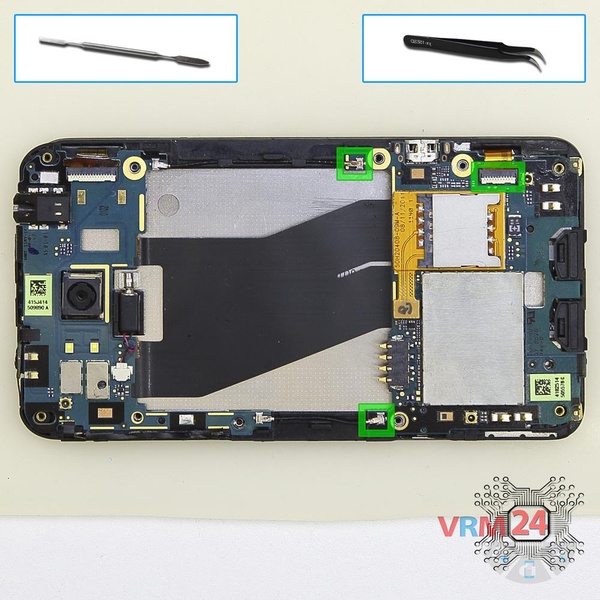

Отсоединяем коннекторы на нижней печатной плате.

Как разобрать HTC Titan, Шаг 8/1

Как разобрать HTC Titan, Шаг 8/2

Как разобрать HTC Titan, Шаг 8/3

Как разобрать HTC Titan, Шаг 8/1

Как разобрать HTC Titan, Шаг 8/2

Как разобрать HTC Titan, Шаг 8/3

Шаг 8.

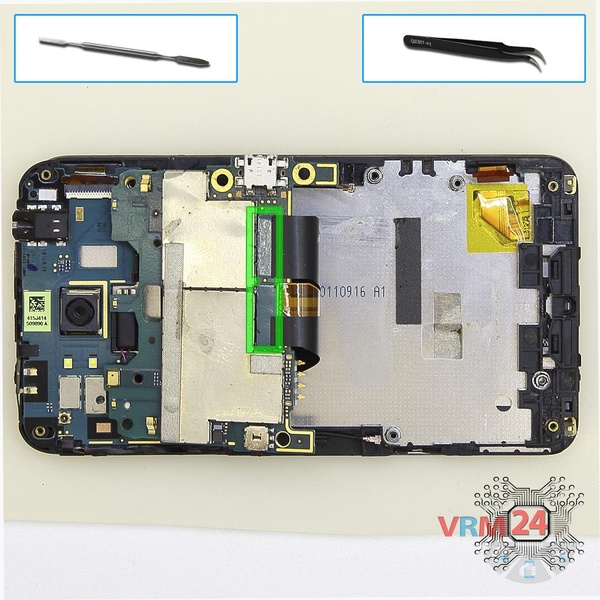

Переворачиваем нижнюю плату, отсоединяем коннекторы с внутренней стороны и снимаем ее.

Как разобрать HTC Titan, Шаг 9/1

Как разобрать HTC Titan, Шаг 9/2

Как разобрать HTC Titan, Шаг 9/1

Как разобрать HTC Titan, Шаг 9/2

Шаг 9.

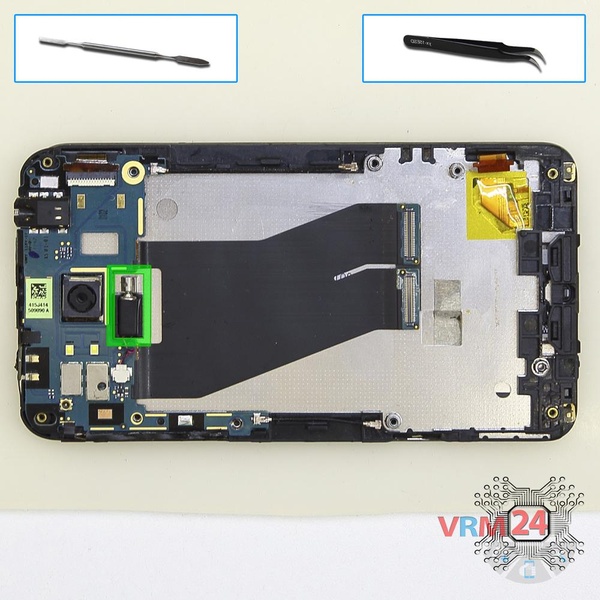

Отсоединяем коннектор на верхней плате и вынимаем вибромотор.

Как разобрать HTC Titan, Шаг 10/1

Как разобрать HTC Titan, Шаг 10/2

Как разобрать HTC Titan, Шаг 10/3

Как разобрать HTC Titan, Шаг 10/1

Как разобрать HTC Titan, Шаг 10/2

Как разобрать HTC Titan, Шаг 10/3

Шаг 10.

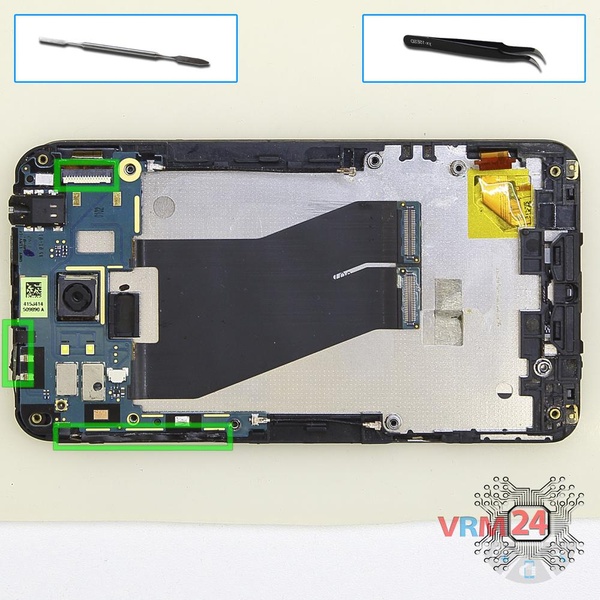

Отсоединяем коннектор и из фиксирующих отверстий в рамке модуля вынимаем шлейфы кнопок громкости и включения.

Как разобрать HTC Titan, Шаг 11/1

Как разобрать HTC Titan, Шаг 11/2

Как разобрать HTC Titan, Шаг 11/1

Как разобрать HTC Titan, Шаг 11/2

Шаг 11.

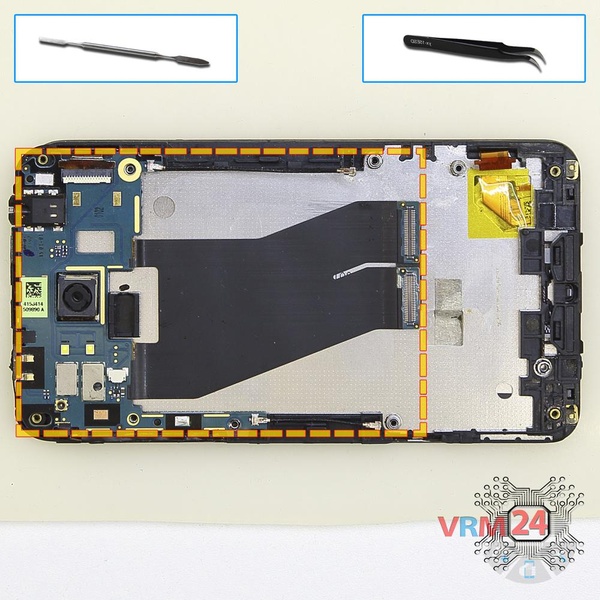

Снимаем печатную плату.

Как разобрать HTC Titan, Шаг 12/1

Как разобрать HTC Titan, Шаг 12/2

Как разобрать HTC Titan, Шаг 12/1

Как разобрать HTC Titan, Шаг 12/2

Шаг 12.

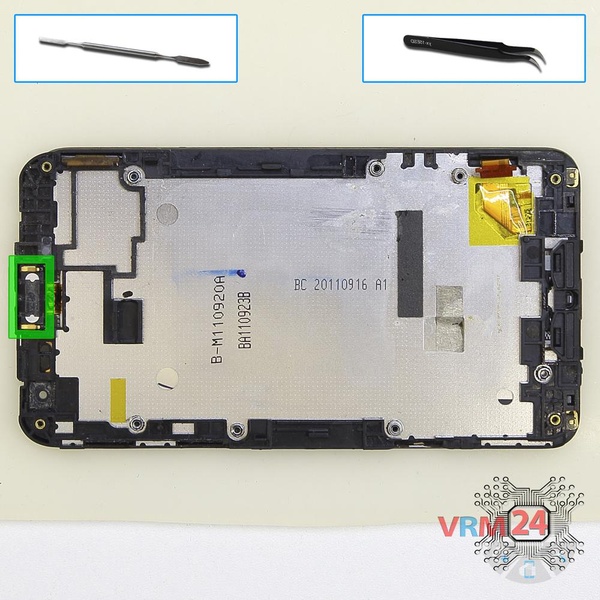

Из фиксирующих отверстий в рамке модуля вынимаем динамик.

Как разобрать HTC Titan, Шаг 13/1

Как разобрать HTC Titan, Шаг 13/2

Как разобрать HTC Titan, Шаг 13/3

Как разобрать HTC Titan, Шаг 13/1

Как разобрать HTC Titan, Шаг 13/2

Как разобрать HTC Titan, Шаг 13/3

Шаг 13.

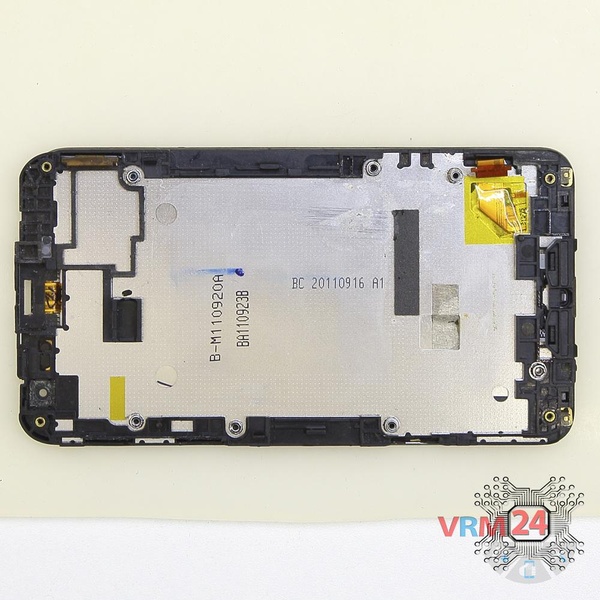

Элементы на рамке модуля.

Подробные видео инструкции по разборке и ремонту HTC Titan от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.

#инструкции #HTC #HTC Titan

Evgenii Kuzmin

Специалист сервисного центра

Разборка\Ремонт имеет низкую сложность и по времени занимает примерно 8 минут.
Наше руководство подходит для всех моделей HTC Titan — ХТС Титан, выпущенных для рынков разных стран.
