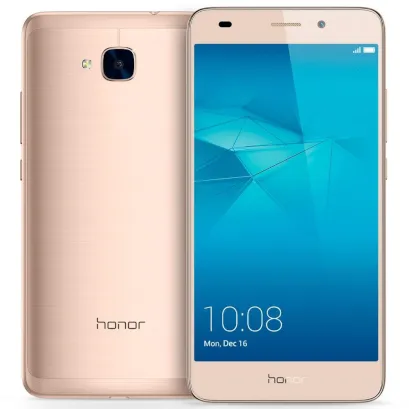

Разборка/Ремонт мобильного девайса Huawei Honor 5C (Хуавей Хонор 5С) с описанием каждого шага и необходимого набора инструментов.

12171

Просмотры

Нравится

—

Вопросы

Вадим Попов

Автор, Контент менеджер

Автор / Специалист по созданию контента с 10+ летним опытом работы

Шаг 1.

Откручиваем винты

При помощи отвертки (шестигранная Т2) откручиваем 2 болта на торце телефона фиксирующих заднюю крышку.

Шаг 2.

Вынимаем Лоток карт

При помощи инструмента ключ открываем слот сим карты и вынимаем его.

⚠ Обратите внимание!

Не нажимайте слишком сильно это может привести к поломке.

Шаг 3.

Открываем заднюю крышку

Открываем заднюю крышку.

Шаг 4.

Отсоединяем фиксатор

При помощи отвертки (крестовая 1,5 мм) откручиваем 3 болта и снимаем пластины фиксирующие коннекторы.

Шаг 5.

Отсоединяем коннектор аккумуляторной батареи

Отсоединяем коннектор аккумуляторной батареи.

⚠ Обратите внимание!

Настоятельно рекомендуем отсоединить коннектор, чтобы избежать возможного замыкания в процессе разборки.

Шаг 6.

Откручиваем винты

При помощи отвертки (крестовая 1,5 мм) откручиваем 7 болтов в нижней части телефона.

Шаг 7.

Открываем крышку

Отсоединяем защитную панель.

Шаг 8.

Отсоединяем межплатный шлейф

Отсоединяем коннекторы на печатных платах и снимаем межплатный шлейф.

Шаг 9.

Отсоединяем коаксиальный кабель

Отсоединяем коннекторы на печатных платах и снимаем коаксиальный кабель.

Шаг 10.

Отсоединяем коннектор

Отсоединяем коннектор на нижней печатной плате и вынимаем ее.

Шаг 11.

Отсоединяем динамик

Отсоединяем нижний блок с динамиком.

Шаг 12.

Откручиваем винты

При помощи отвертки (крестовая 1,5 мм) откручиваем 6 болтов фиксирующих аккумуляторную батарею.

Шаг 13.

Отсоединяем АКБ

Вынимаем аккумуляторную батарею.

Шаг 14.

Откручиваем винты

При помощи отвертки (крестовая 1,5 мм) откручиваем 5 болтов на основной плате.

Шаг 15.

Отсоединяем коннекторы

Отсоединяем коннекторы на печатной плате.

Шаг 16.

Отсоединяем печатную плату

Снимаем печатную плату.

Шаг 17.

Отсоединяем кнопки

Из фиксирующих отверстий в рамке модуля вынимаем вибромотор и шлейф кнопок громкости и включения.

Шаг 18.

Отсоединяем слуховой динамик

Из фиксирующего отверстия в рамке модуля вынимаем динамик.

Шаг 19.

В рамке дисплейного модуля

Элементы на рамке модуля.

Евгений Кузьмин

Специалист сервисного центра

Разборка\Ремонт имеет hard сложность и по времени занимает примерно 10 минут.
Наше руководство подходит для всех моделей Huawei Honor 5C — Хуавей Хонор 5С, выпущенных для рынков разных стран.
