Huawei MediaPad M3 Lite 8"

Сложность разборки:
Сложно

Время разборки:
15 мин

Разборка/Ремонт мобильного девайса Huawei MediaPad M3 Lite 8" (Хуавей МедиаПад М3 Лайт) с описанием каждого шага и необходимого набора инструментов.

Вадим Попов

Автор, контент менеджер

Специалист по созданию контента.

Как разобрать Huawei MediaPad M3 Lite 8", Шаг 1/1

Как разобрать Huawei MediaPad M3 Lite 8", Шаг 1/2

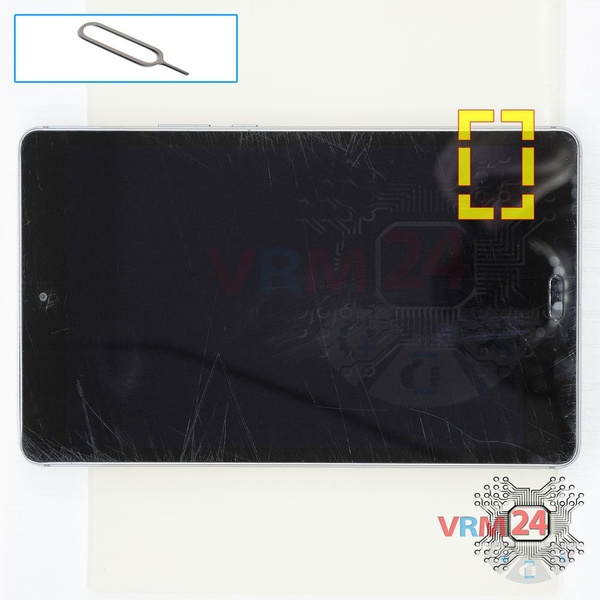

Шаг 1.

При помощи инструмента ключ открываем слот Сим и MicroSD карт и вынимаем его.

⚠️ Обратите внимание!

Не нажимайте слишком сильно это может привести к поломке.

Как разобрать Huawei MediaPad M3 Lite 8", Шаг 2/1

Как разобрать Huawei MediaPad M3 Lite 8", Шаг 2/2

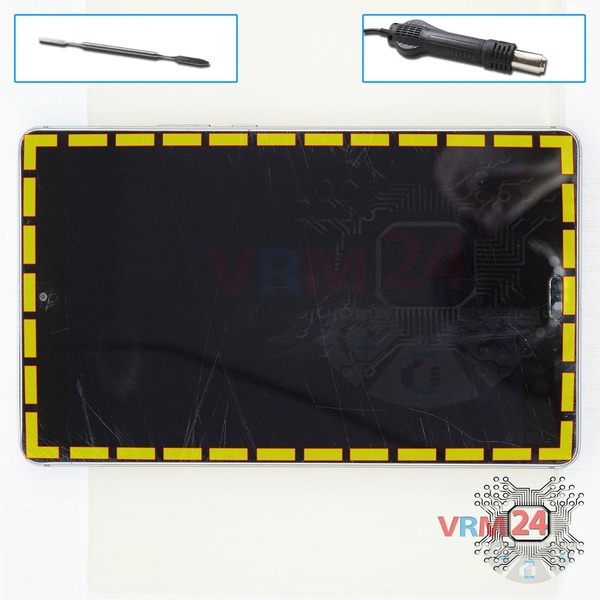

Шаг 2.

Отсоединяем дисплейный модуль и переворачиваем его.

⚠️ Обратите внимание!

Для аккуратного разделения рекомендуем использовать Фен. При этом, нагревать нужно аккуратно, чтобы не повредить поверхность устройства.

Как разобрать Huawei MediaPad M3 Lite 8", Шаг 3/1

Как разобрать Huawei MediaPad M3 Lite 8", Шаг 3/2

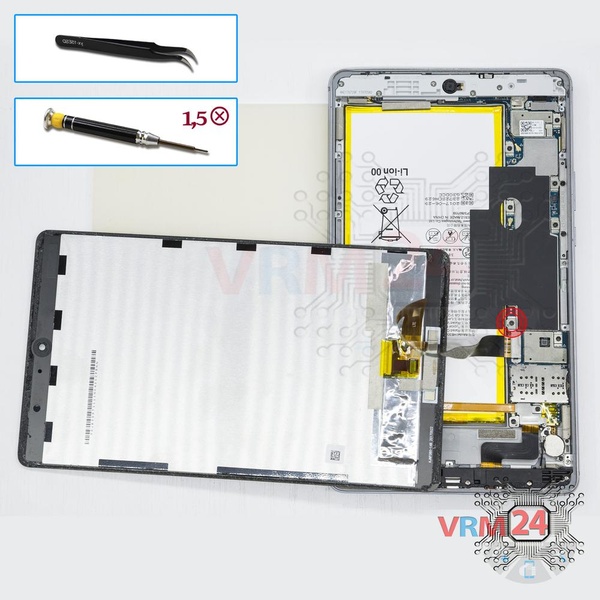

Шаг 3.

При помощи отвертки (крестовая 1,5 мм) откручиваем 1 болт и снимаем фиксатор коннектора дисплея.

Как разобрать Huawei MediaPad M3 Lite 8", Шаг 4/1

Как разобрать Huawei MediaPad M3 Lite 8", Шаг 4/2

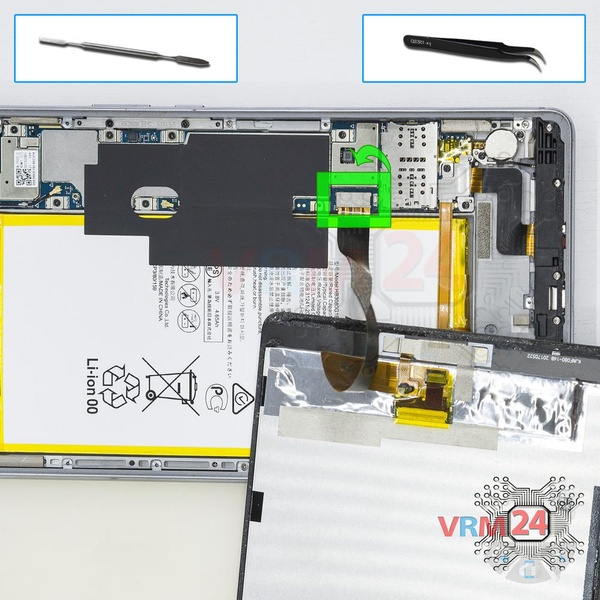

Шаг 4.

Отсоединяем коннектор и убираем дисплейный модуль.

Как разобрать Huawei MediaPad M3 Lite 8", Шаг 5/1

Как разобрать Huawei MediaPad M3 Lite 8", Шаг 5/2

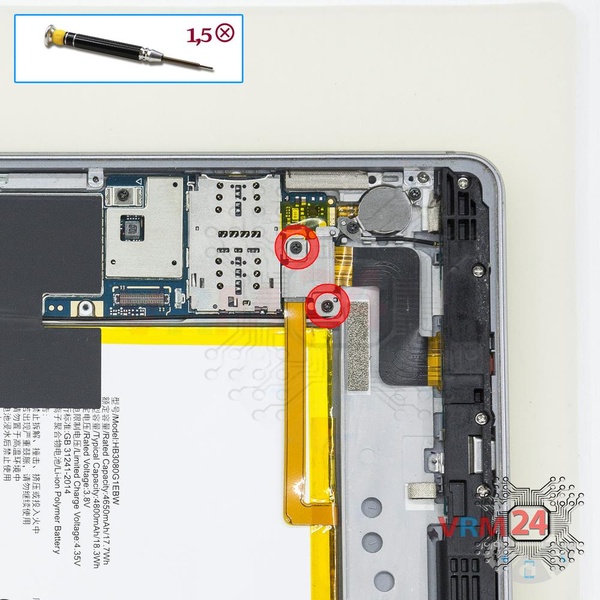

Шаг 5.

При помощи отвертки (крестовая 1,5 мм) откручиваем 2 болта.

Как разобрать Huawei MediaPad M3 Lite 8", Шаг 6/1

Как разобрать Huawei MediaPad M3 Lite 8", Шаг 6/2

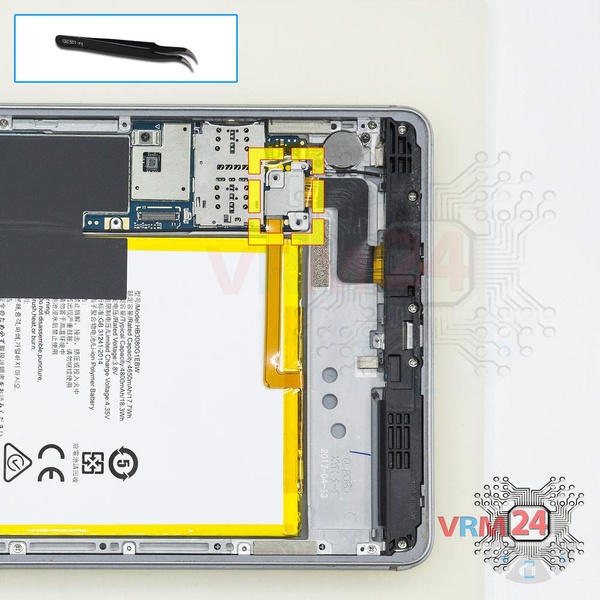

Шаг 6.

Снимаем фиксатор коннекторов.

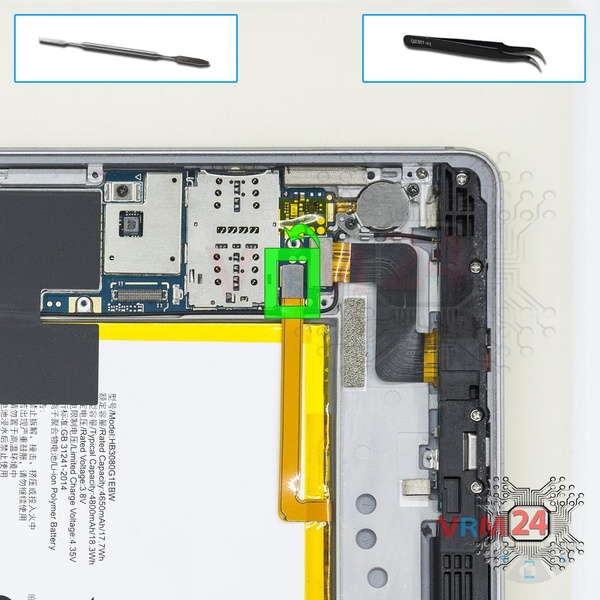

Шаг 7.

Отсоединяем коннектор аккумуляторной батареи. Модель батареи Huawei MediaPad M3 Lite 8'' - HB3080G1EBW.

⚠️ Обратите внимание!

Настоятельно рекомендуем отсоединить коннектор, чтобы избежать возможного замыкания в процессе разборки.

Как разобрать Huawei MediaPad M3 Lite 8", Шаг 8/1

Как разобрать Huawei MediaPad M3 Lite 8", Шаг 8/2

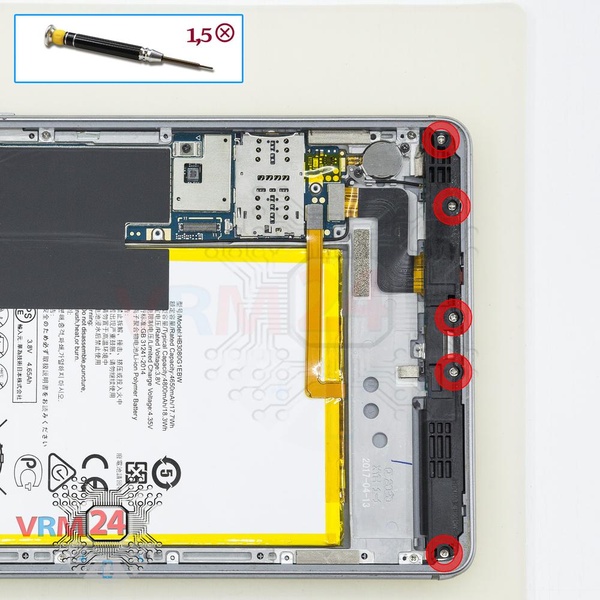

Шаг 8.

При помощи отвертки (крестовая 1,5 мм) откручиваем 5 болтов.

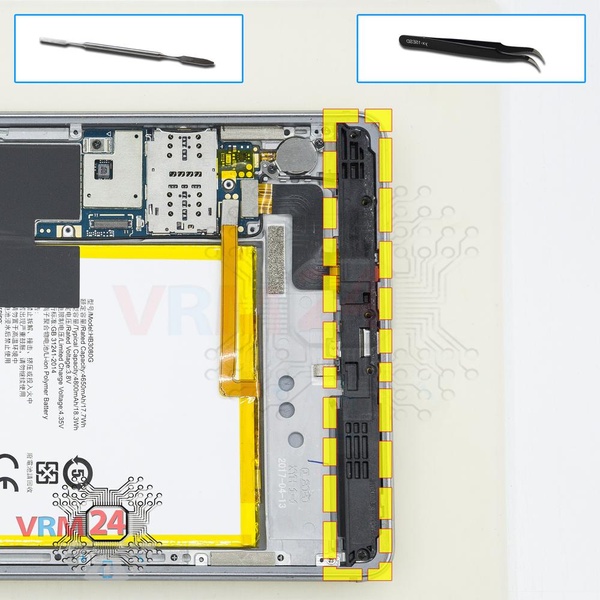

Шаг 9.

Отсоединяем планку с динамиком.

Как разобрать Huawei MediaPad M3 Lite 8", Шаг 10/1

Как разобрать Huawei MediaPad M3 Lite 8", Шаг 10/2

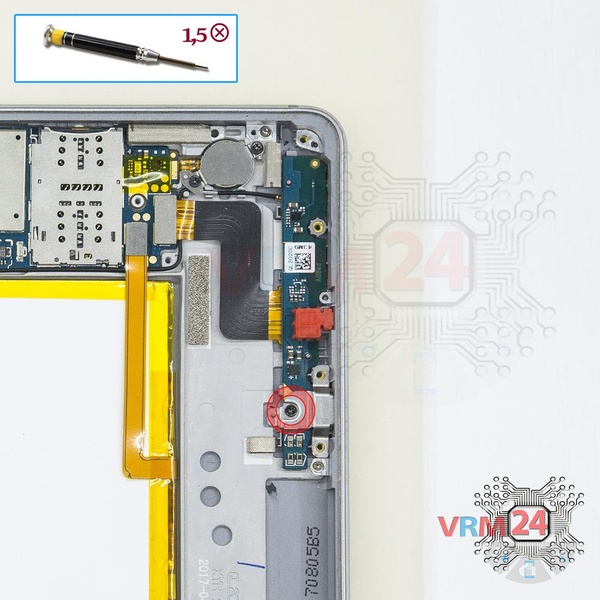

Шаг 10.

При помощи отвертки (крестовая 1,5 мм) откручиваем 1 болт.

Как разобрать Huawei MediaPad M3 Lite 8", Шаг 11/1

Как разобрать Huawei MediaPad M3 Lite 8", Шаг 11/2

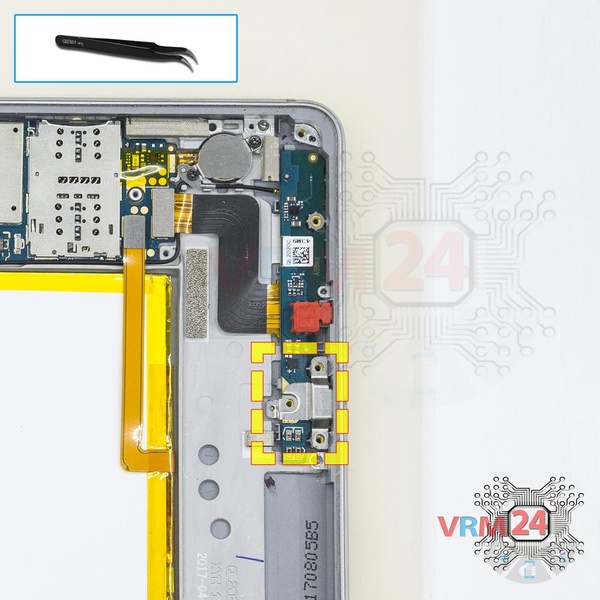

Шаг 11.

Снимаем фиксатор разъема зарядки.

Как разобрать Huawei MediaPad M3 Lite 8", Шаг 12/1

Как разобрать Huawei MediaPad M3 Lite 8", Шаг 12/2

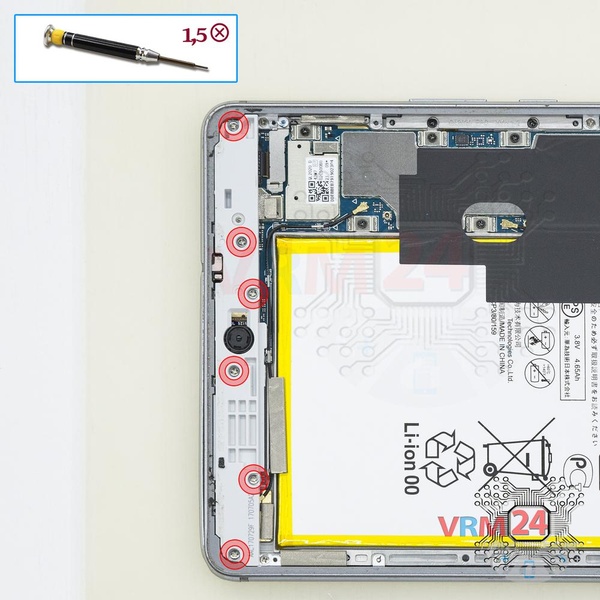

Шаг 12.

При помощи отвертки (крестовая 1,5 мм) откручиваем 6 болтов.

Как разобрать Huawei MediaPad M3 Lite 8", Шаг 13/1

Как разобрать Huawei MediaPad M3 Lite 8", Шаг 13/2

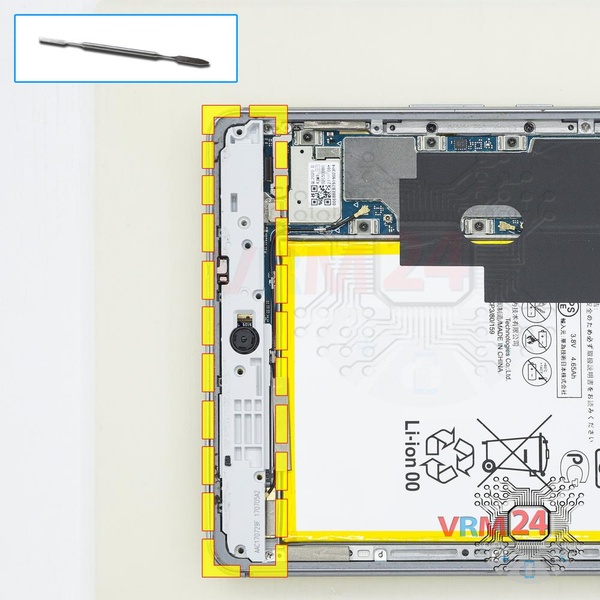

Шаг 13.

Отсоединяем планку с динамиком.

Как разобрать Huawei MediaPad M3 Lite 8", Шаг 14/1

Как разобрать Huawei MediaPad M3 Lite 8", Шаг 14/2

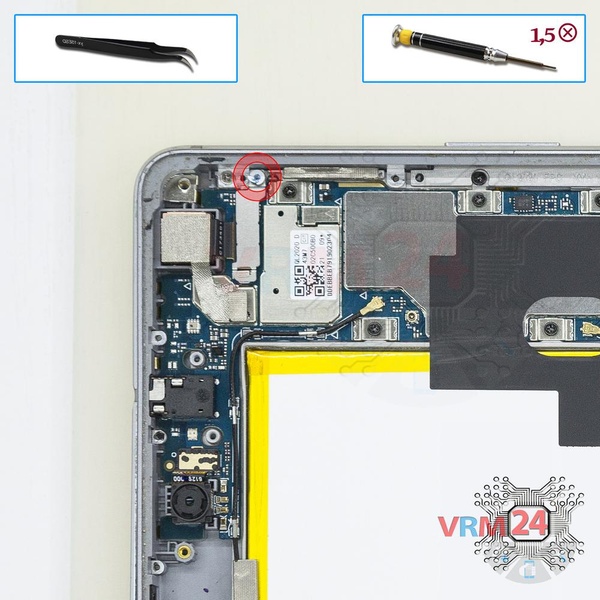

Шаг 14.

При помощи отвертки (крестовая 1,5 мм) откручиваем 1 болт и снимаем фиксатор тыловой камеры.

Как разобрать Huawei MediaPad M3 Lite 8", Шаг 15/1

Как разобрать Huawei MediaPad M3 Lite 8", Шаг 15/2

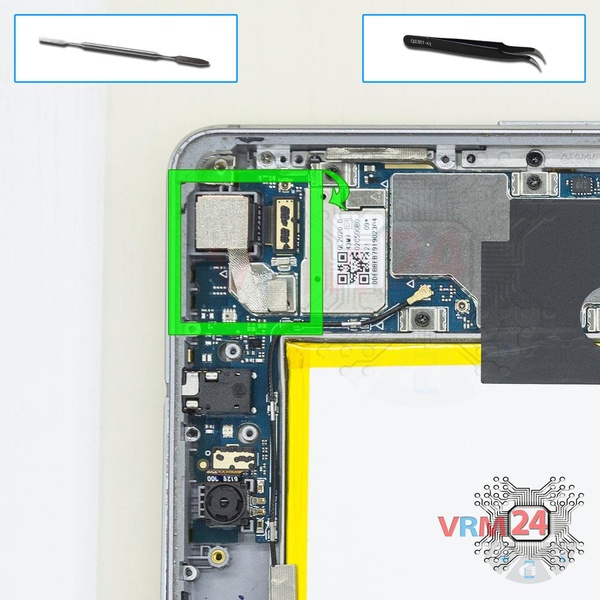

Шаг 15.

Отсоединяем коннектор на печатной плате и снимаем основную/тыловую камеру.

Как разобрать Huawei MediaPad M3 Lite 8", Шаг 16/1

Как разобрать Huawei MediaPad M3 Lite 8", Шаг 16/2

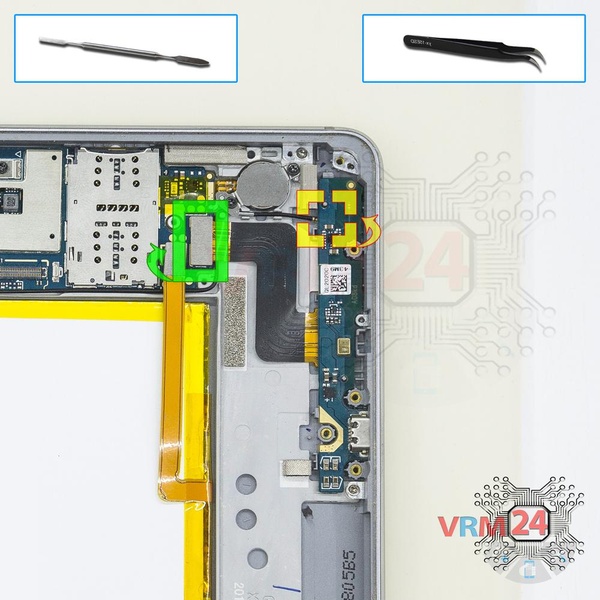

Шаг 16.

Отсоединяем коннекторы на дополнительной печатной плате.

⚠️ Обратите внимание!

Коннектор коаксиального кабеля расположен с внутренней стороны.

Как разобрать Huawei MediaPad M3 Lite 8", Шаг 17/1

Как разобрать Huawei MediaPad M3 Lite 8", Шаг 17/2

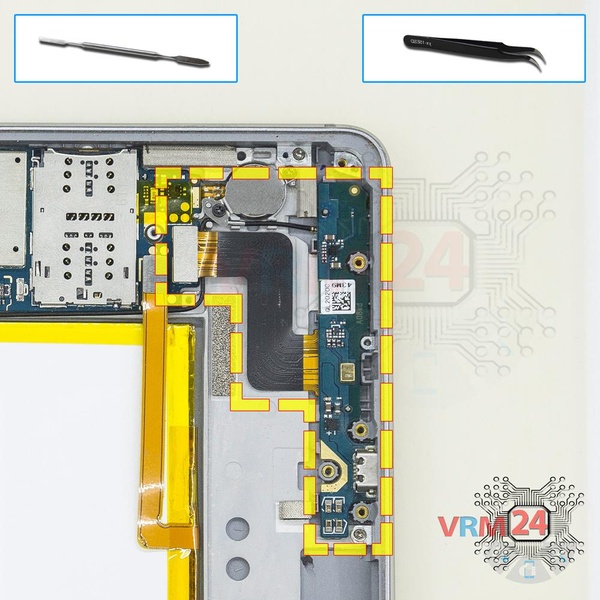

Шаг 17.

Снимаем печатную плату.

Как разобрать Huawei MediaPad M3 Lite 8", Шаг 18/1

Как разобрать Huawei MediaPad M3 Lite 8", Шаг 18/2

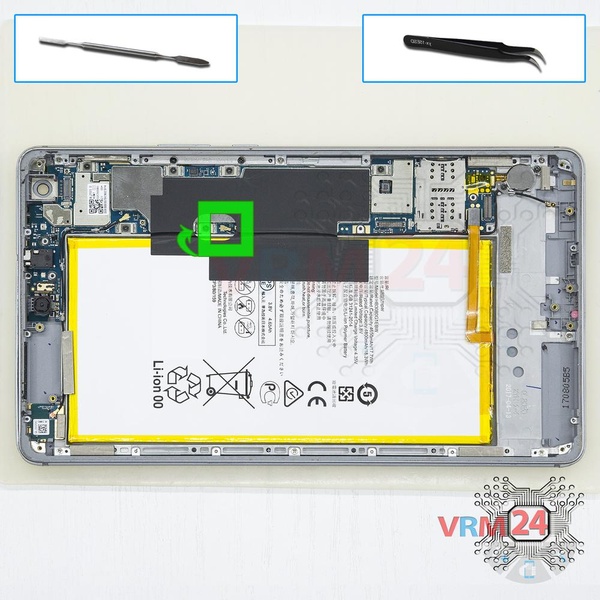

Шаг 18.

Отсоединяем коннектор, отворачиваем защитное покрытие и снимаем коаксиальный кабель.

Как разобрать Huawei MediaPad M3 Lite 8", Шаг 19/1

Как разобрать Huawei MediaPad M3 Lite 8", Шаг 19/2

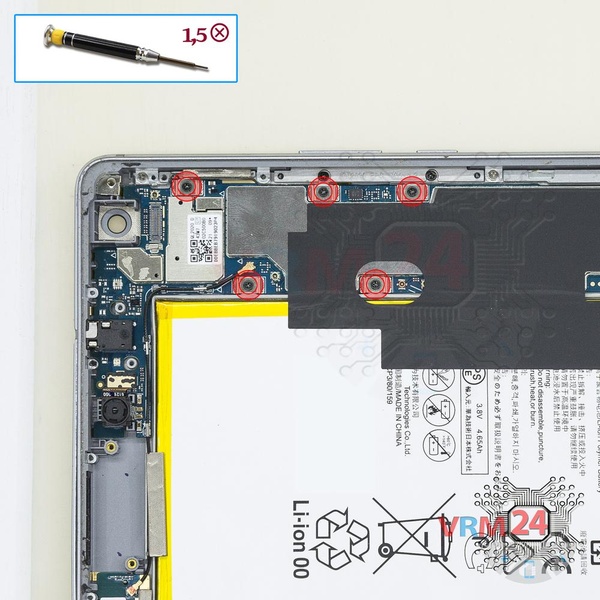

Шаг 19.

При помощи отвертки (крестовая 1,5 мм) откручиваем 5 болтов на печатной плате.

Как разобрать Huawei MediaPad M3 Lite 8", Шаг 20/1

Как разобрать Huawei MediaPad M3 Lite 8", Шаг 20/2

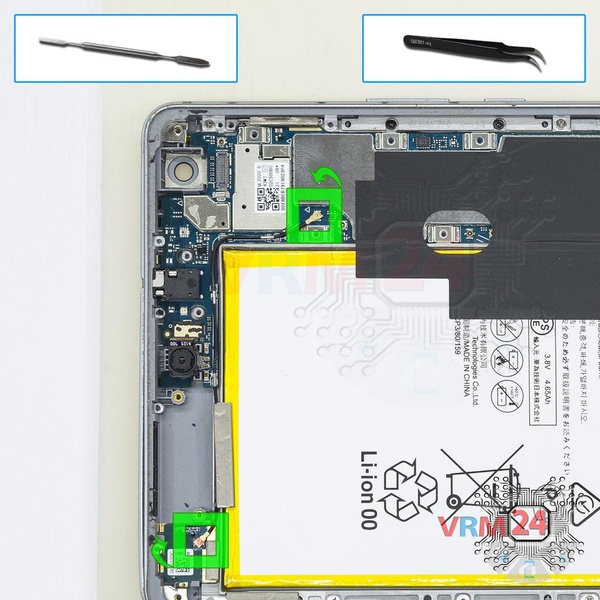

Шаг 20.

Отсоединяем коннекторы коаксиального кабеля на печатной плате. ⚠️ Не забудьте отвернуть защитное покрытие!

Как разобрать Huawei MediaPad M3 Lite 8", Шаг 21/1

Как разобрать Huawei MediaPad M3 Lite 8", Шаг 21/2

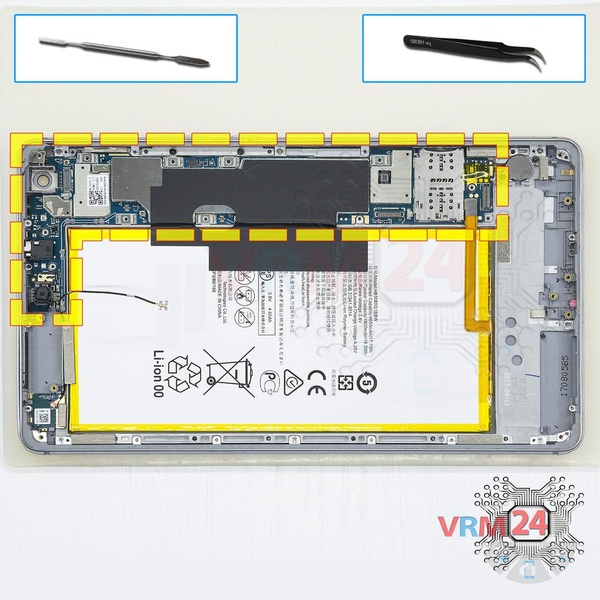

Шаг 21.

Снимаем печатную плату.

Как разобрать Huawei MediaPad M3 Lite 8", Шаг 22/1

Как разобрать Huawei MediaPad M3 Lite 8", Шаг 22/2

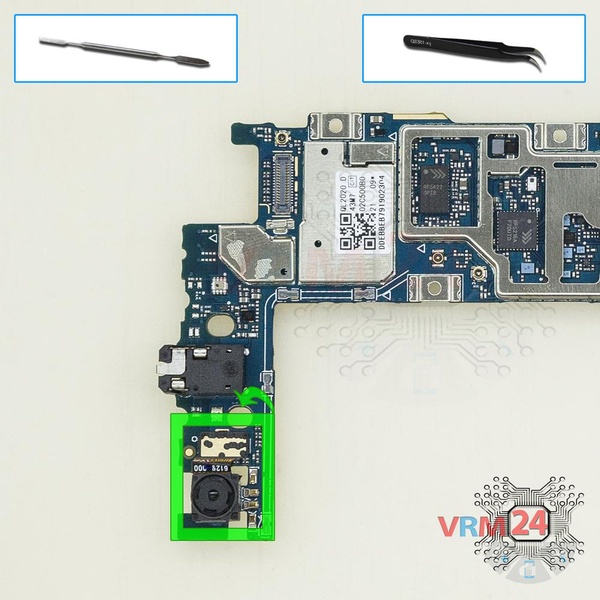

Шаг 22.

Отсоединяем коннектор на печатной плате и снимаем фронтальную камеру.

Подробные видео инструкции по разборке и ремонту Huawei MediaPad M3 Lite 8" от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.

#инструкции #Huawei #Huawei MediaPad M3 Lite 8"

Evgenii Kuzmin

Специалист сервисного центра

Разборка\Ремонт имеет высокую сложность и по времени занимает примерно 15 минут.
Наше руководство подходит для всех моделей Huawei MediaPad M3 Lite 8" — Хуавей МедиаПад М3 Лайт, выпущенных для рынков разных стран.
