LeEco Le 2 X527
LeEco Le 2 X527
Сложность разборки:
Сложно

Рекомендованные инструменты

Фен Фен
Крестовая Отвертка 1,5 мм Крестовая отвертка 1,5 мм
Инструмент для открывания Инструмент для открывания
Пинцет Пинцет

Разборка/Ремонт мобильного девайса LeEco Le 2 X527 (ЛеЭко Ле 2) с описанием каждого шага и необходимого набора инструментов.

Вадим Попов

Специалист по созданию контента.

Как разобрать LeEco Le 2 X527, Шаг 1/1

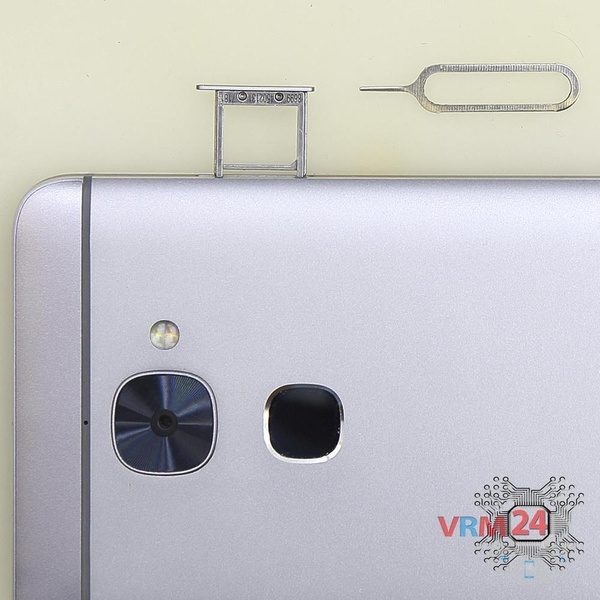

Шаг 1.

При помощи инструмента ключ открываем слот сим карты и вынимаем его.

⚠️ Обратите внимание!

Не нажимайте слишком сильно это может привести к поломке.

Как разобрать LeEco Le 2 X527, Шаг 2/1 Как разобрать LeEco Le 2 X527, Шаг 2/2

Шаг 2.

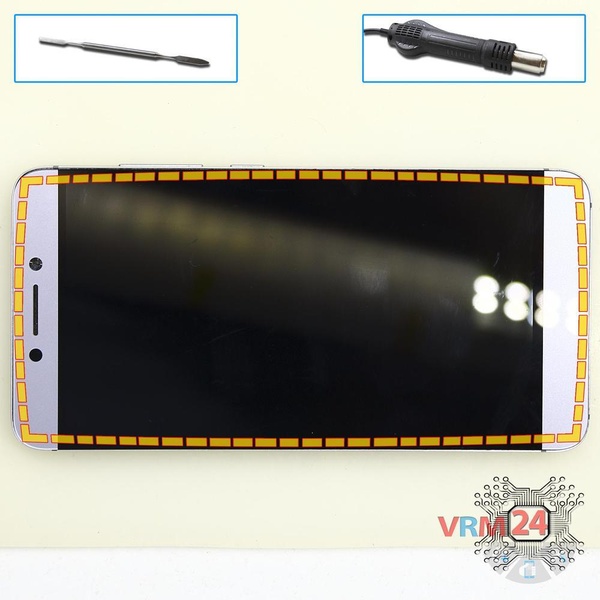

Отделяем модуль дисплея.

⚠️ Обратите внимание!

Модуль дисплея соединен шлейфом с печатной платой, поэтому отделять нужно аккуратно.

Как разобрать LeEco Le 2 X527, Шаг 3/1 Как разобрать LeEco Le 2 X527, Шаг 3/2

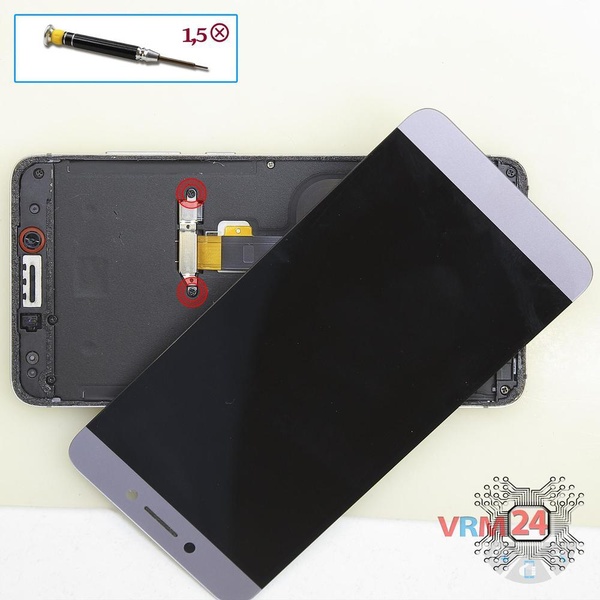

Шаг 3.

При помощи отвертки (крестовая 1,5 мм) откручиваем 2 болта и снимаем фиксатор коннектора дисплея.

Как разобрать LeEco Le 2 X527, Шаг 4/1 Как разобрать LeEco Le 2 X527, Шаг 4/2 Как разобрать LeEco Le 2 X527, Шаг 4/3

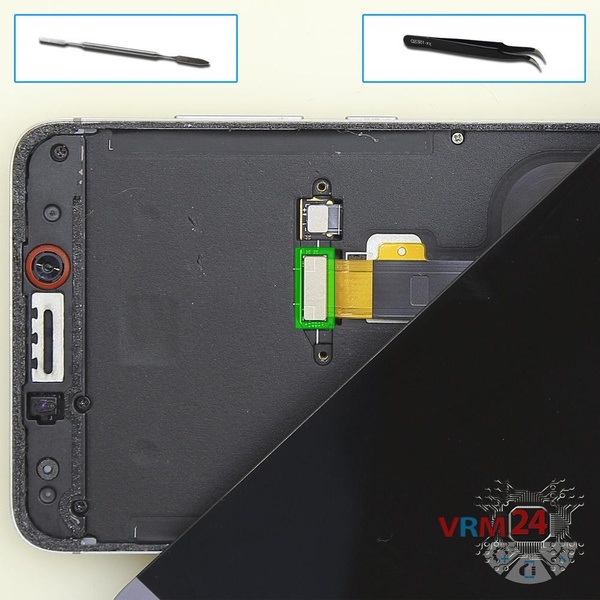

Шаг 4.

Отсоединяем коннектор шлейфа модуля дисплея.

Как разобрать LeEco Le 2 X527, Шаг 5/1 Как разобрать LeEco Le 2 X527, Шаг 5/2

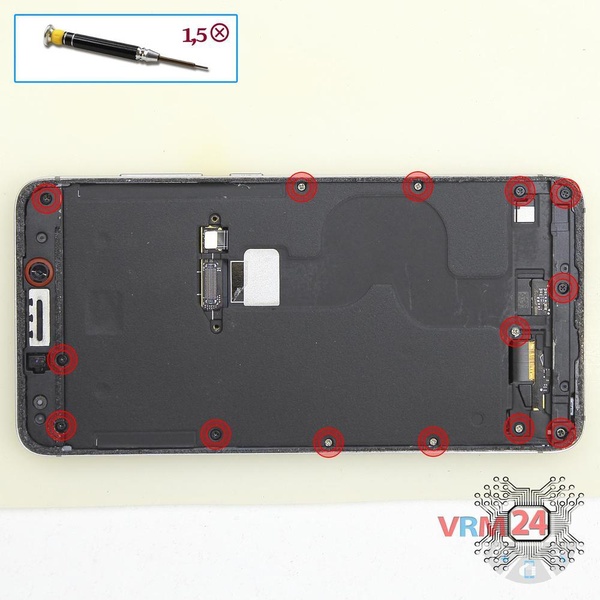

Шаг 5.

При помощи отвертки (крестовая 1,5 мм) откручиваем 14 болтов по периметру телефона.

Как разобрать LeEco Le 2 X527, Шаг 6/1 Как разобрать LeEco Le 2 X527, Шаг 6/2

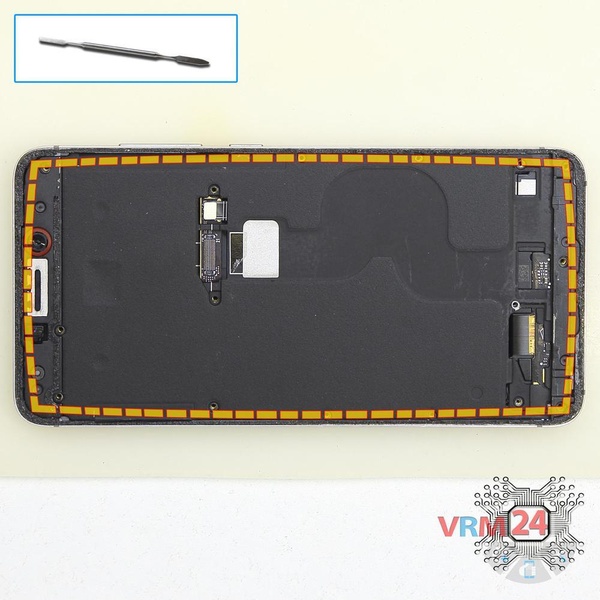

Шаг 6.

Открываем среднюю крышку.

Как разобрать LeEco Le 2 X527, Шаг 7/1 Как разобрать LeEco Le 2 X527, Шаг 7/2

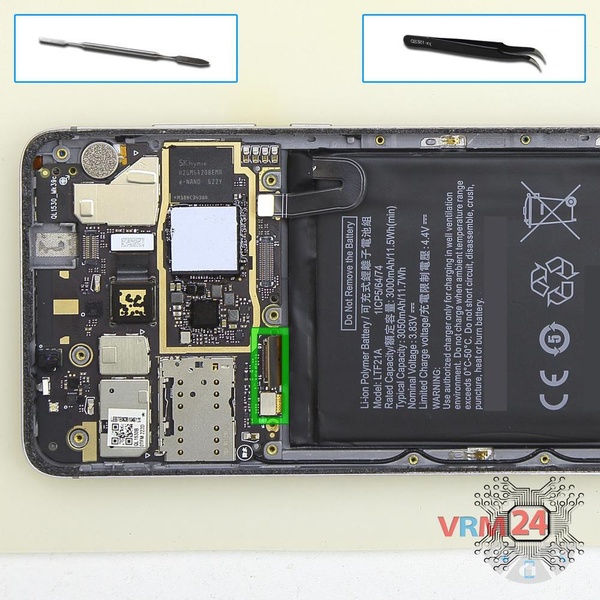

Шаг 7.

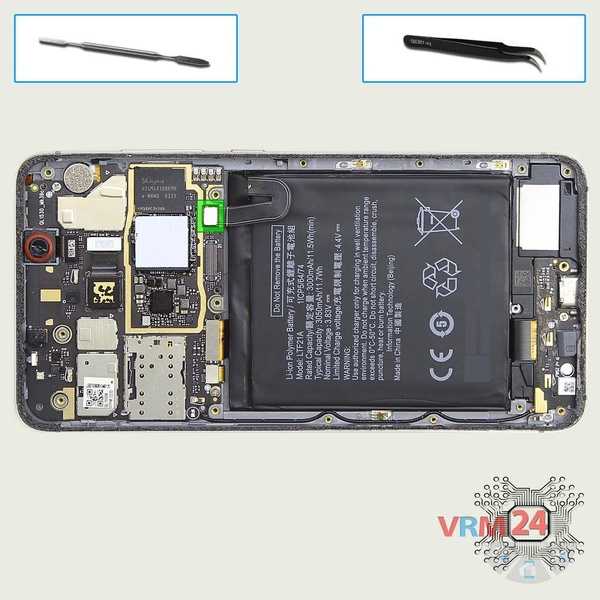

Отсоединяем коннектор аккумуляторной батареи. Модель батареи для LeTV LeEco Le 2 X527 - LTF21A.

⚠️ Обратите внимание!

Настоятельно рекомендуем отсоединить коннектор, чтобы избежать возможного замыкания в процессе разборки.

Как разобрать LeEco Le 2 X527, Шаг 8/1 Как разобрать LeEco Le 2 X527, Шаг 8/2

Шаг 8.

Из фиксирующего отверстия в средней крышке вынимаем динамик.

Как разобрать LeEco Le 2 X527, Шаг 9/1 Как разобрать LeEco Le 2 X527, Шаг 9/2

Шаг 9.

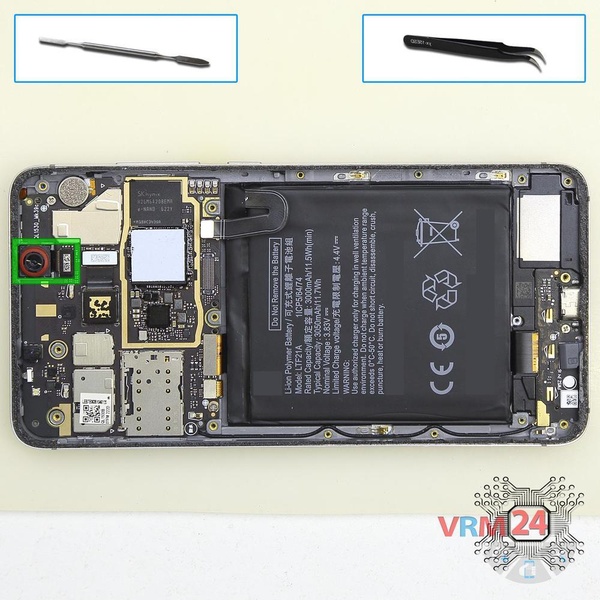

Отсоединяем коннектор на печатной плате и снимаем фронтальную камеру.

Как разобрать LeEco Le 2 X527, Шаг 10/1 Как разобрать LeEco Le 2 X527, Шаг 10/2

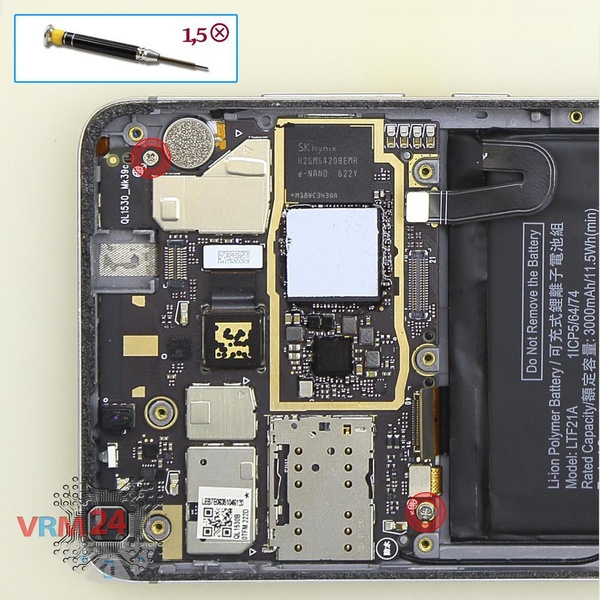

Шаг 10.

При помощи отвертки (крестовая 1,5 мм) откручиваем 2 болта на основной плате.

Как разобрать LeEco Le 2 X527, Шаг 11/1 Как разобрать LeEco Le 2 X527, Шаг 11/2

Шаг 11.

Отсоединяем коннекторы на печатной плате.

Как разобрать LeEco Le 2 X527, Шаг 12/1 Как разобрать LeEco Le 2 X527, Шаг 12/2 Как разобрать LeEco Le 2 X527, Шаг 12/3

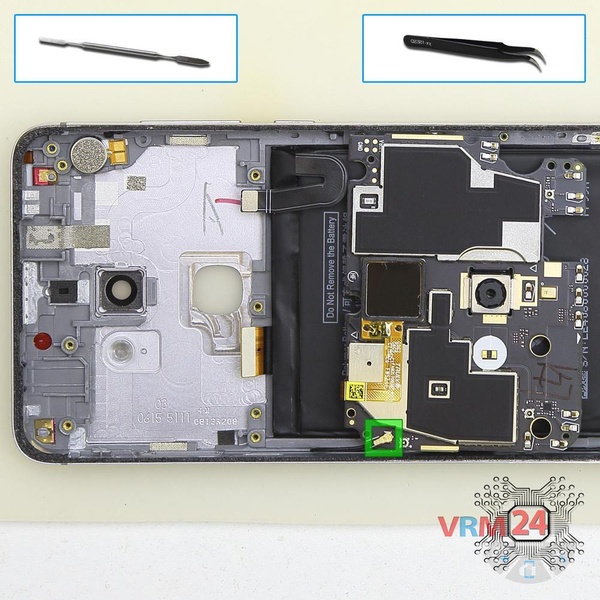

Шаг 12.

Переворачиваем печатную плату, отсоединяем коннектор коаксиального кабеля с внутренней стороны и снимаем печатную плату.

Как разобрать LeEco Le 2 X527, Шаг 13/1 Как разобрать LeEco Le 2 X527, Шаг 13/2

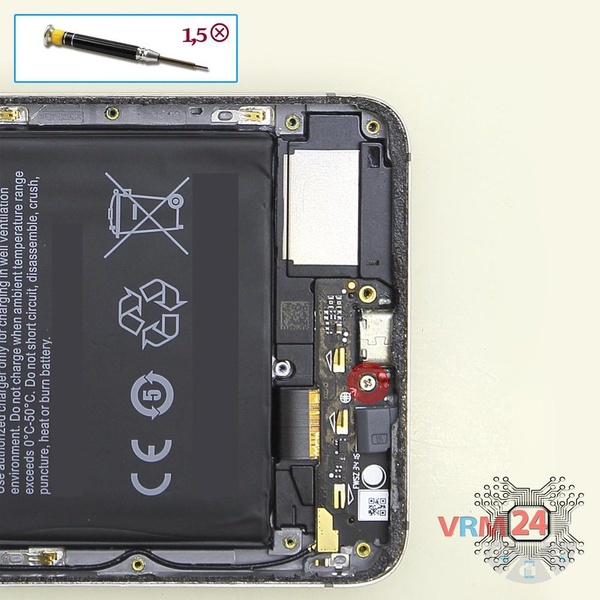

Шаг 13.

При помощи отвертки (крестовая 1,5 мм) откручиваем 1 болт на нижней плате.
Как разобрать LeEco Le 2 X527, Шаг 14/1 Как разобрать LeEco Le 2 X527, Шаг 14/2

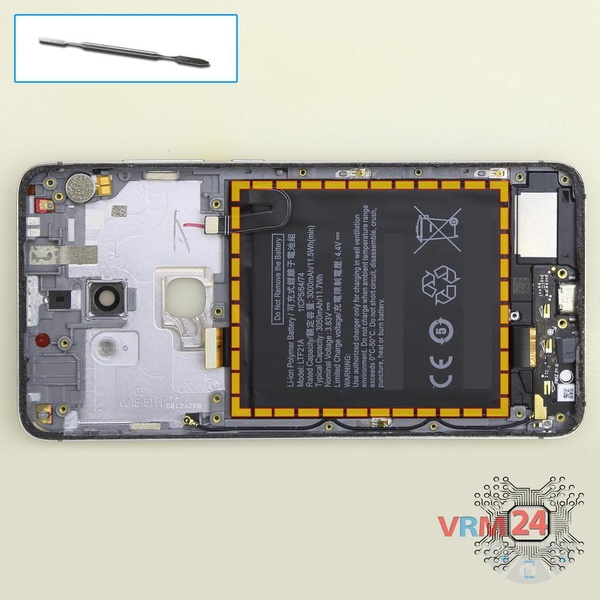

Шаг 14.

Отсоединяем аккумуляторную батарею.

Как разобрать LeEco Le 2 X527, Шаг 15/1 Как разобрать LeEco Le 2 X527, Шаг 15/2 Как разобрать LeEco Le 2 X527, Шаг 15/3

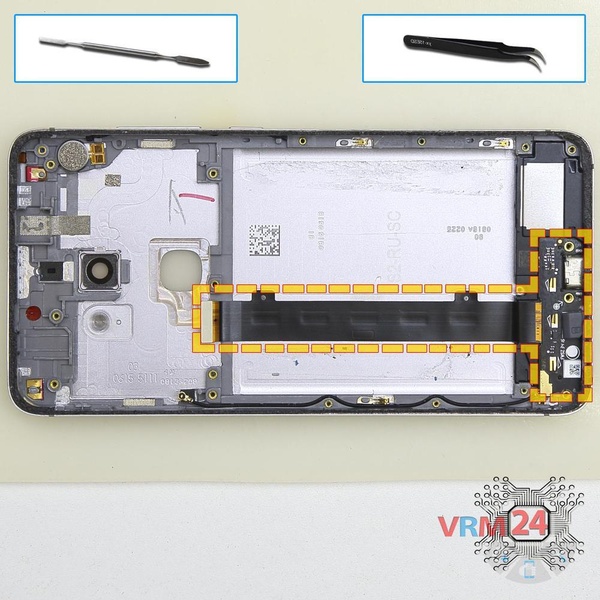

Шаг 15.

Отсоединяем нижнюю печатную плату с межплатным шлейфом, переворачиваем и отсоединяем коннектор коаксиального кабеля.
Как разобрать LeEco Le 2 X527, Шаг 16/1 Как разобрать LeEco Le 2 X527, Шаг 16/2

Шаг 16.

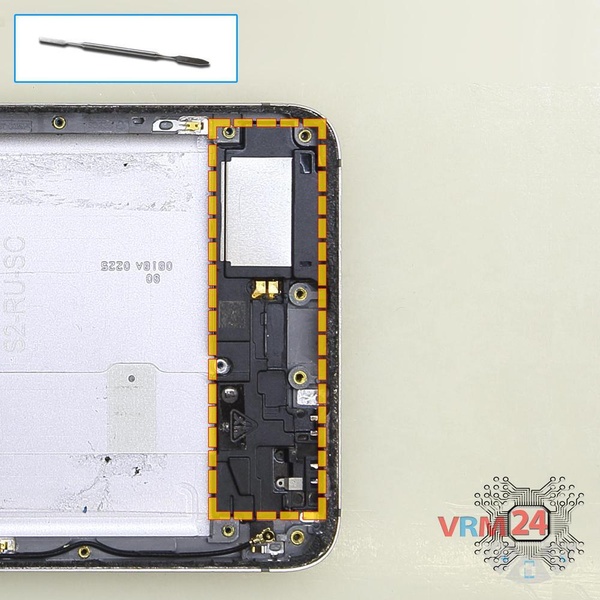

Отсоединяем нижний блок с динамиком.
Как разобрать LeEco Le 2 X527, Шаг 17/1 Как разобрать LeEco Le 2 X527, Шаг 17/2 Как разобрать LeEco Le 2 X527, Шаг 17/3

Шаг 17.

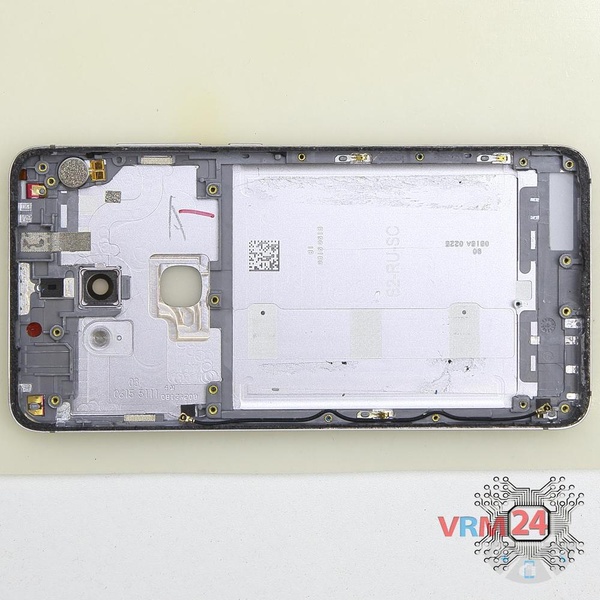

Задняя крышка.

Подробные видео инструкции по разборке и ремонту LeEco Le 2 X527 от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.

#инструкции #LeEco #LeEco Le 2 X527
Евгений Кузьмин

Evgenii Kuzmin

Специалист сервисного центра
Разборка\Ремонт имеет высокую сложность и по времени занимает примерно 14 минут. Наше руководство подходит для всех моделей LeEco Le 2 X527 — LeTV LeEco Le 2 X527, выпущенных для рынков разных стран.
