Lenovo S850
Lenovo S850
Сложность разборки:
Средняя
Время разборки:
8 мин

Рекомендованные инструменты

Фен Фен
Крестовая Отвертка 1,5 мм Крестовая отвертка 1,5 мм
Инструмент для открывания Инструмент для открывания
Пинцет Пинцет

Разборка/Ремонт мобильного девайса Lenovo S850 (Леново Эс850) с описанием каждого шага и необходимого набора инструментов.

Вадим Попов

Специалист по созданию контента.

Как разобрать Lenovo S850, Шаг 1/1 Как разобрать Lenovo S850, Шаг 1/2

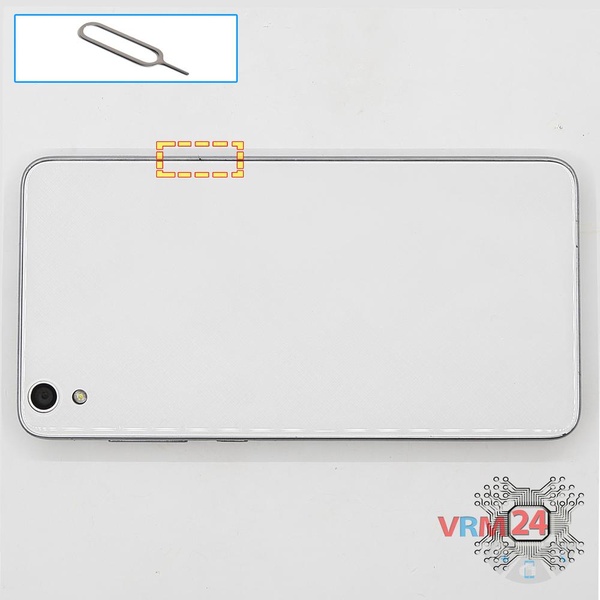

Шаг 1.

При помощи инструмента ключ открываем слот сим карты и вынимаем его.

⚠️ Обратите внимание!

Не нажимайте слишком сильно это может привести к поломке.

Как разобрать Lenovo S850, Шаг 2/1 Как разобрать Lenovo S850, Шаг 2/2

Шаг 2.

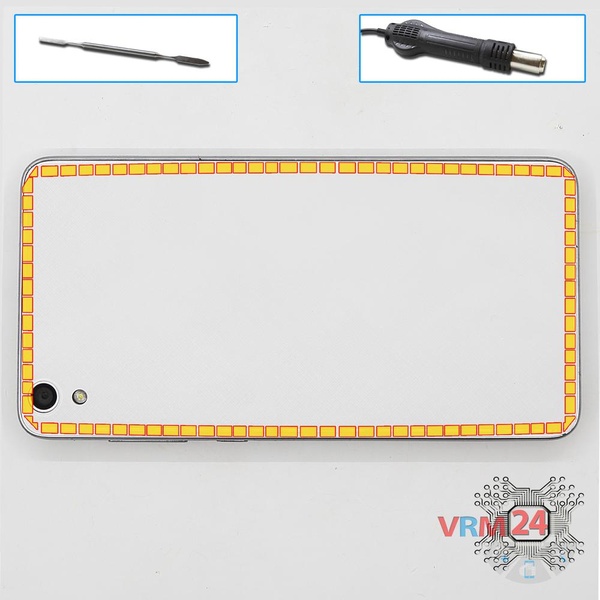

Открываем заднюю крышку.

 ⚠️ Обратите внимание!

Крышка приклеена по периметру, для аккуратного разделения рекомендуем использовать фен.

Как разобрать Lenovo S850, Шаг 3/1 Как разобрать Lenovo S850, Шаг 3/2

Шаг 3.

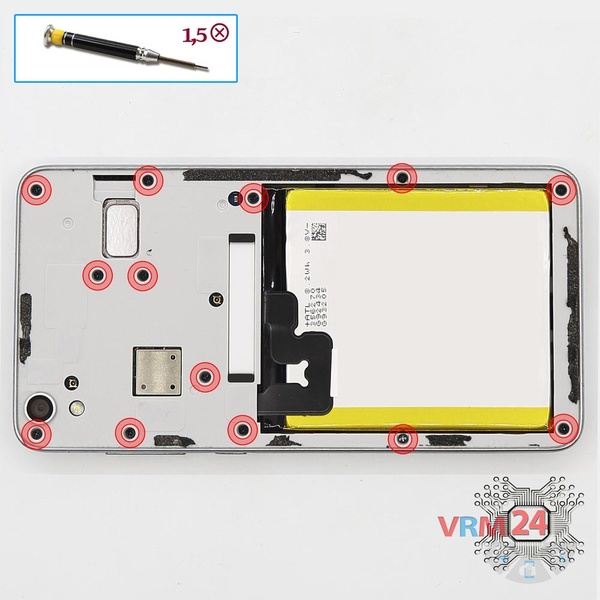

При помощи отвертки (крестовая 1,5 мм) откручиваем 13 болтов по периметру телефона.

Как разобрать Lenovo S850, Шаг 4/1 Как разобрать Lenovo S850, Шаг 4/2

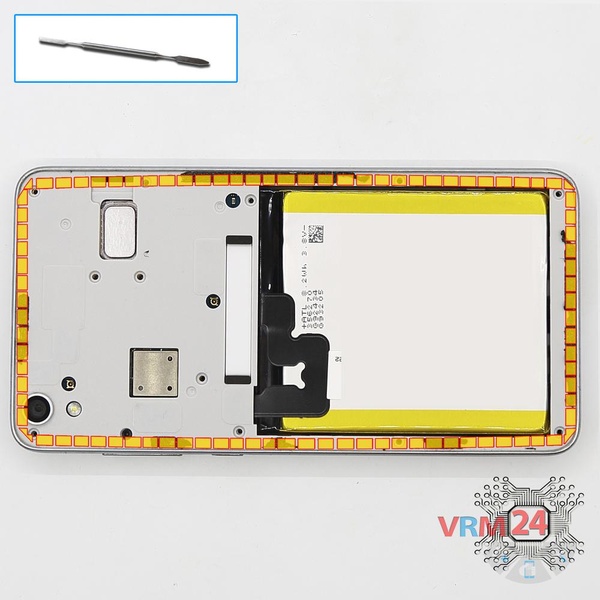

Шаг 4.

Отсоединяем среднюю рамку.

Как разобрать Lenovo S850, Шаг 5/1 Как разобрать Lenovo S850, Шаг 5/2 Как разобрать Lenovo S850, Шаг 5/3

Шаг 5.

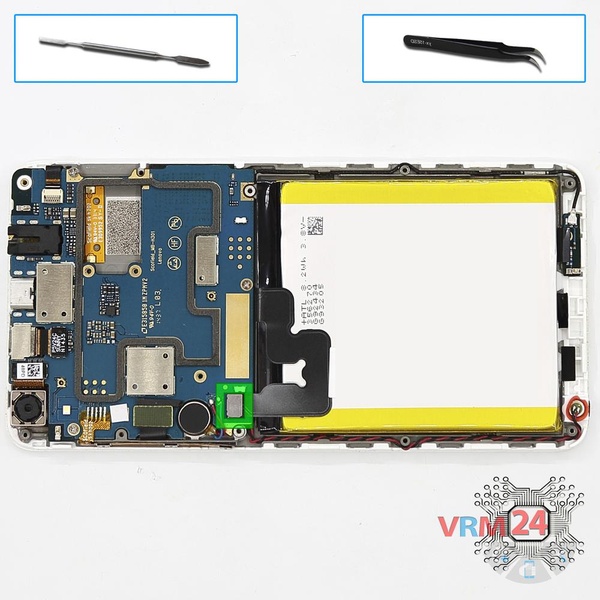

Отсоединяем коннектор на аккумуляторной батарее и снимаем ее.

Как разобрать Lenovo S850, Шаг 6/1 Как разобрать Lenovo S850, Шаг 6/2 Как разобрать Lenovo S850, Шаг 6/3

Шаг 6.

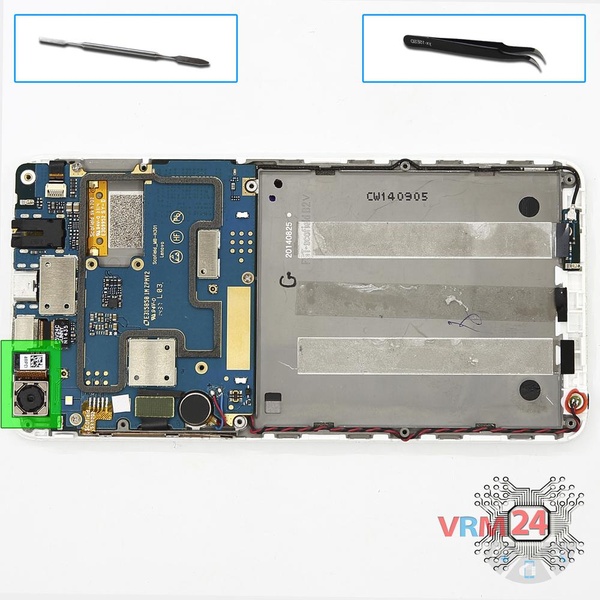

Снимаем основную камеру.

Как разобрать Lenovo S850, Шаг 7/1 Как разобрать Lenovo S850, Шаг 7/2

Шаг 7.

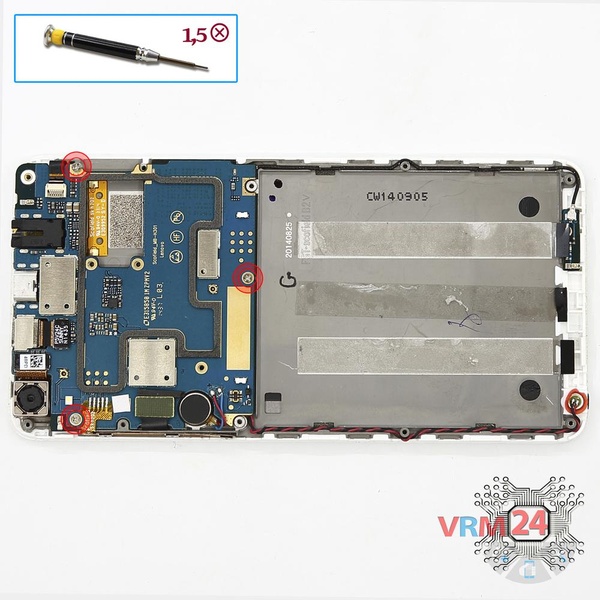

При помощи отвертки (крестовая 1,5 мм) откручиваем 3 болта на основной плате.

Как разобрать Lenovo S850, Шаг 8/1 Как разобрать Lenovo S850, Шаг 8/2 Как разобрать Lenovo S850, Шаг 8/3

Шаг 8.

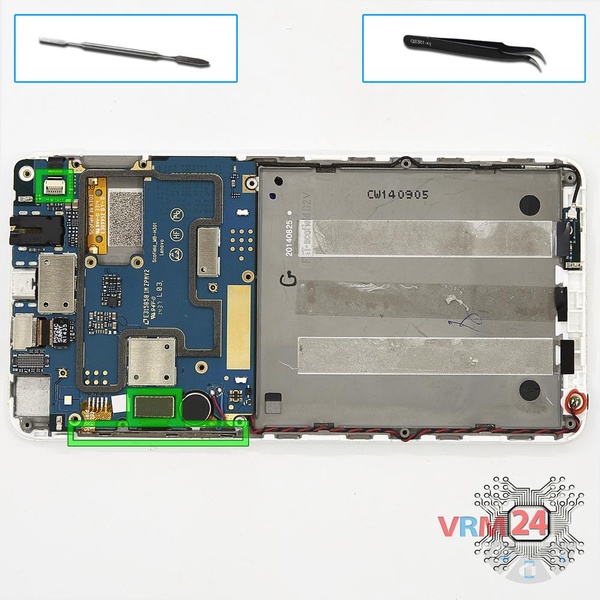

Отключаем коннекторы на основной печатной плате и шлейф кнопок громкости в рамке модуля.
Как разобрать Lenovo S850, Шаг 9/1 Как разобрать Lenovo S850, Шаг 9/2 Как разобрать Lenovo S850, Шаг 9/3 Как разобрать Lenovo S850, Шаг 9/4

Шаг 9.

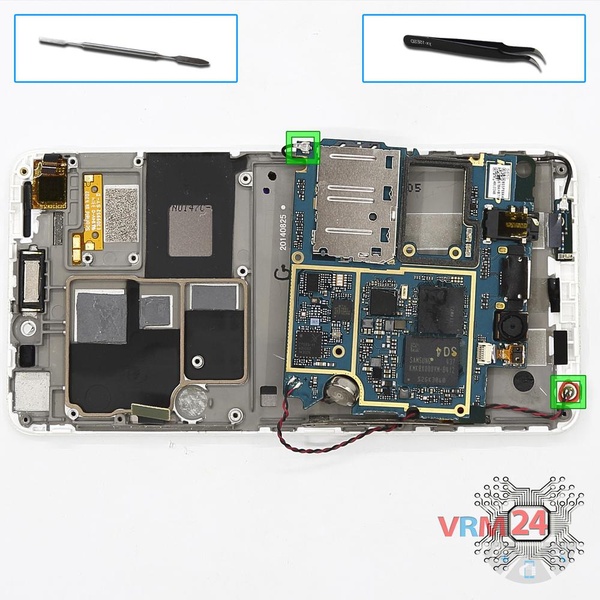

Переворачиваем печатную плату, отсоединяем коннекторы и снимаем плату.
Как разобрать Lenovo S850, Шаг 10/1 Как разобрать Lenovo S850, Шаг 10/2 Как разобрать Lenovo S850, Шаг 10/3

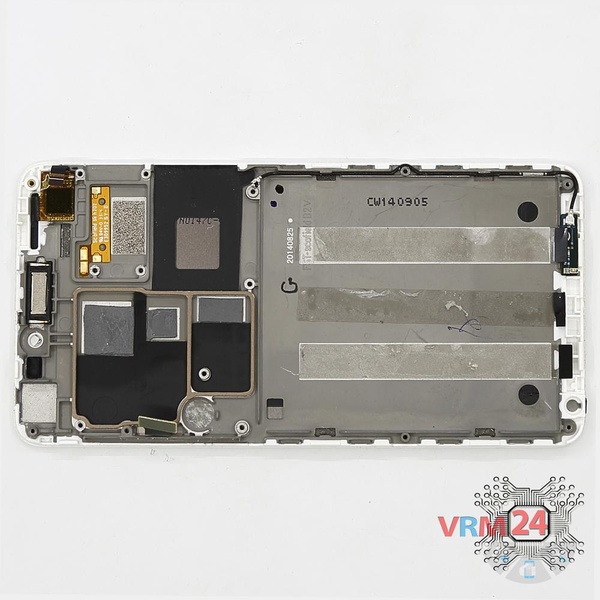

Шаг 10.

Элементы на рамке модуля.

Подробные видео инструкции по разборке и ремонту Lenovo S850 от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.

#инструкции #Lenovo #Lenovo S850
Евгений Кузьмин

Evgenii Kuzmin

Специалист сервисного центра

Разборка\Ремонт имеет среднюю сложность и по времени занимает примерно 8 минут.
Наше руководство подходит для всех моделей Lenovo S850 — Леново Эс850, выпущенных для рынков разных стран.
