Lenovo Tab 4 Plus TB-8704X

Сложность разборки:
Средняя

Время разборки:
16 мин

Разборка/Ремонт мобильного девайса Lenovo Tab 4 Plus TB-8704X (Леново Таб 4 Плюс) с описанием каждого шага и необходимого набора инструментов.

Вадим Попов

Автор, контент менеджер

Специалист по созданию контента.

Как разобрать Lenovo Tab 4 Plus TB-8704X, Шаг 1/1

Как разобрать Lenovo Tab 4 Plus TB-8704X, Шаг 1/2

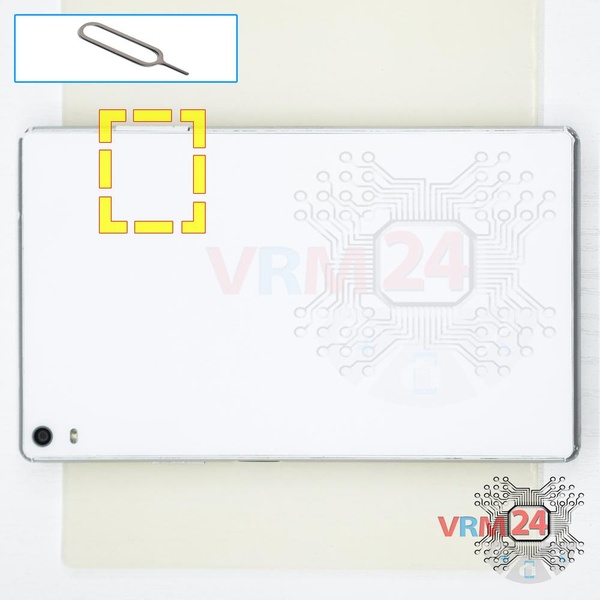

Шаг 1.

При помощи инструмента ключ открываем слот Сим карт и вынимаем его.

⚠️ Обратите внимание!

Не нажимайте слишком сильно это может привести к поломке.

Как разобрать Lenovo Tab 4 Plus TB-8704X, Шаг 2/1

Как разобрать Lenovo Tab 4 Plus TB-8704X, Шаг 2/2

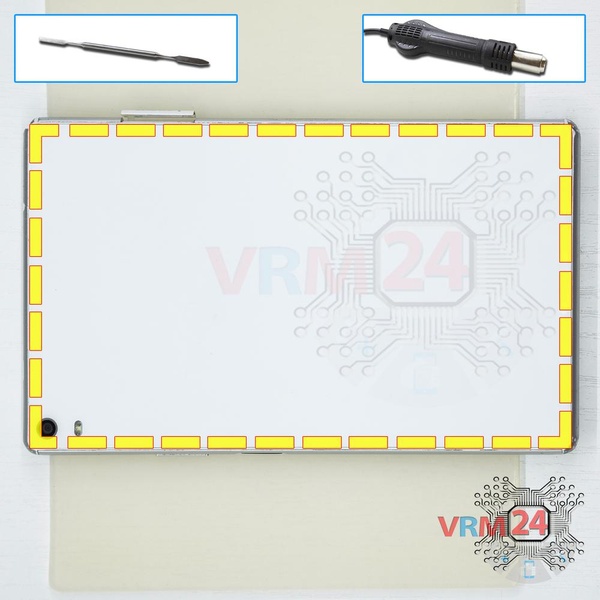

Шаг 2.

Открываем заднюю крышку.

⚠️ Обратите внимание!

Для аккуратного разделения рекомендуем использовать Фен. При этом, нагревать нужно аккуратно, чтобы не повредить поверхность устройства.

Как разобрать Lenovo Tab 4 Plus TB-8704X, Шаг 3/1

Как разобрать Lenovo Tab 4 Plus TB-8704X, Шаг 3/2

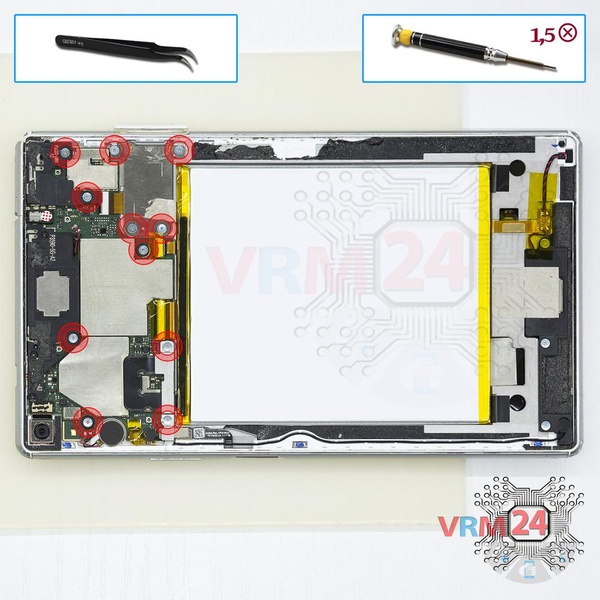

Шаг 3.

При помощи отвертки (крестовая 1,5 мм) откручиваем 11 болтов и снимаем фиксатор коннекторов.

Как разобрать Lenovo Tab 4 Plus TB-8704X, Шаг 4/1

Как разобрать Lenovo Tab 4 Plus TB-8704X, Шаг 4/2

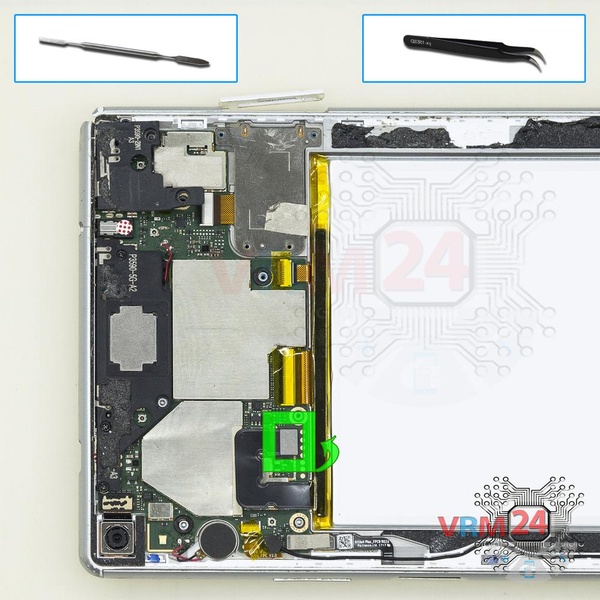

Шаг 4.

Отсоединяем коннектор аккумуляторной батареи. Модель батареи у Lenovo Tab 4 Plus TB-8704X - L16D1P34.

⚠️ Обратите внимание!

Настоятельно рекомендуем отсоединить коннектор, чтобы избежать возможного замыкания в процессе разборки.

Как разобрать Lenovo Tab 4 Plus TB-8704X, Шаг 5/1

Как разобрать Lenovo Tab 4 Plus TB-8704X, Шаг 5/2

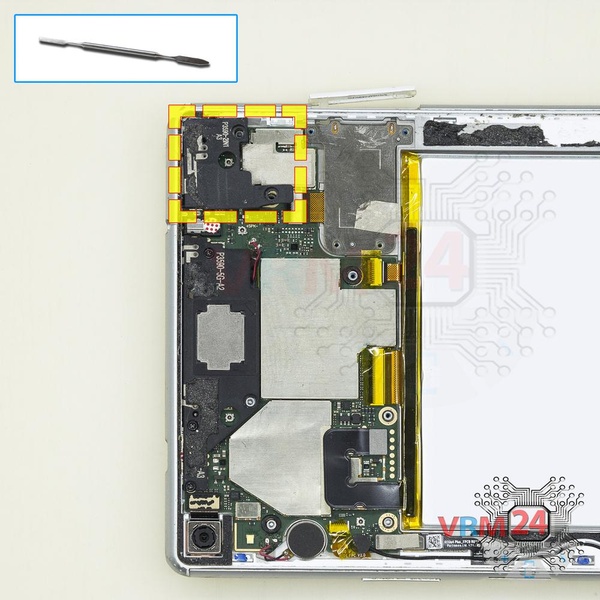

Шаг 5.

Отсоединяем крышку с антеннами.

Как разобрать Lenovo Tab 4 Plus TB-8704X, Шаг 6/1

Как разобрать Lenovo Tab 4 Plus TB-8704X, Шаг 6/2

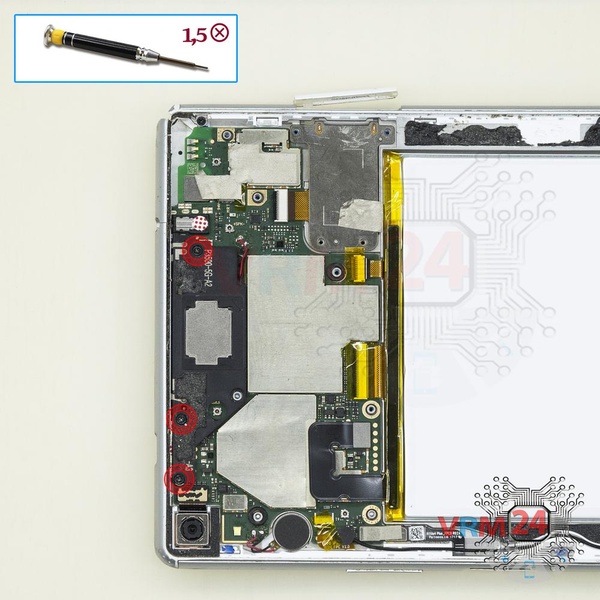

Шаг 6.

При помощи отвертки (крестовая 1,5 мм) откручиваем 3 длинных болта.

Как разобрать Lenovo Tab 4 Plus TB-8704X, Шаг 7/1

Как разобрать Lenovo Tab 4 Plus TB-8704X, Шаг 7/2

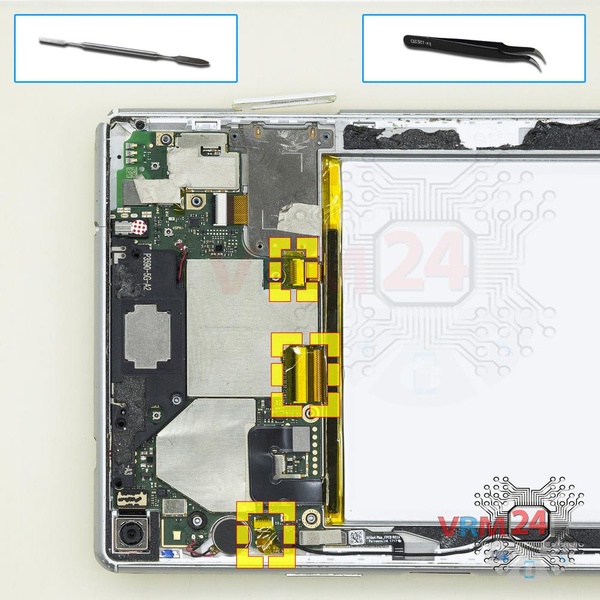

Шаг 7.

Отклеиваем защитное покрытие.

Как разобрать Lenovo Tab 4 Plus TB-8704X, Шаг 8/1

Как разобрать Lenovo Tab 4 Plus TB-8704X, Шаг 8/2

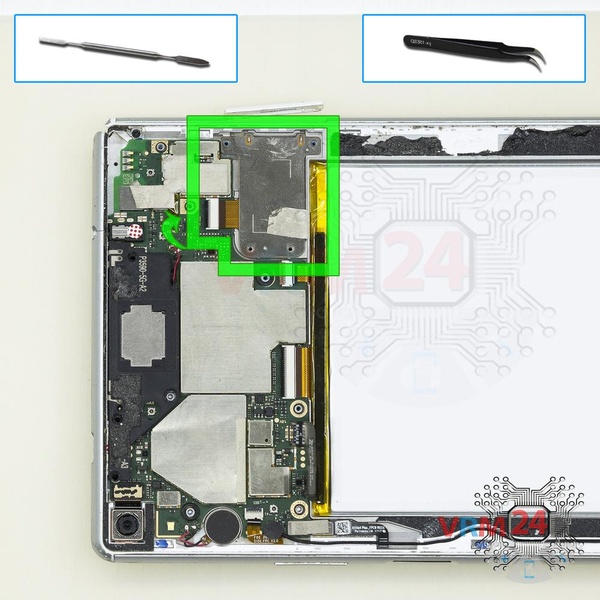

Шаг 8.

Отсоединяем коннектор и снимаем плату с Сим коннекторами.

Как разобрать Lenovo Tab 4 Plus TB-8704X, Шаг 9/1

Как разобрать Lenovo Tab 4 Plus TB-8704X, Шаг 9/2

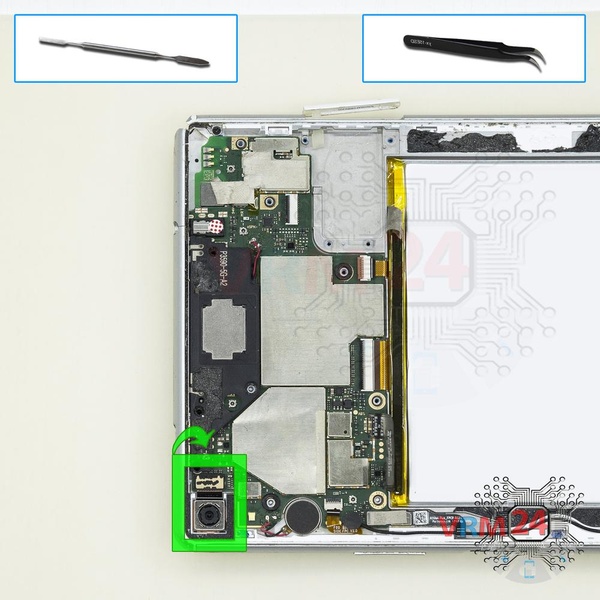

Шаг 9.

Отсоединяем коннектор на печатной плате и снимаем основную камеру.

Как разобрать Lenovo Tab 4 Plus TB-8704X, Шаг 10/1

Как разобрать Lenovo Tab 4 Plus TB-8704X, Шаг 10/2

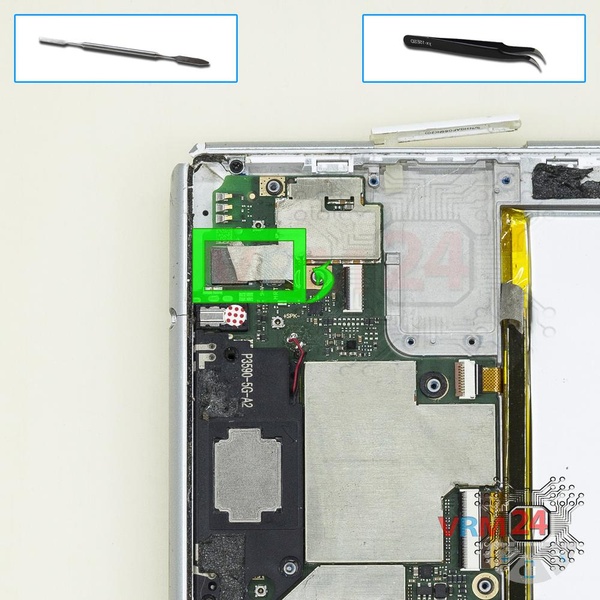

Шаг 10.

Отсоединяем коннектор на печатной плате и снимаем фронтальную камеру.

Как разобрать Lenovo Tab 4 Plus TB-8704X, Шаг 11/1

Как разобрать Lenovo Tab 4 Plus TB-8704X, Шаг 11/2

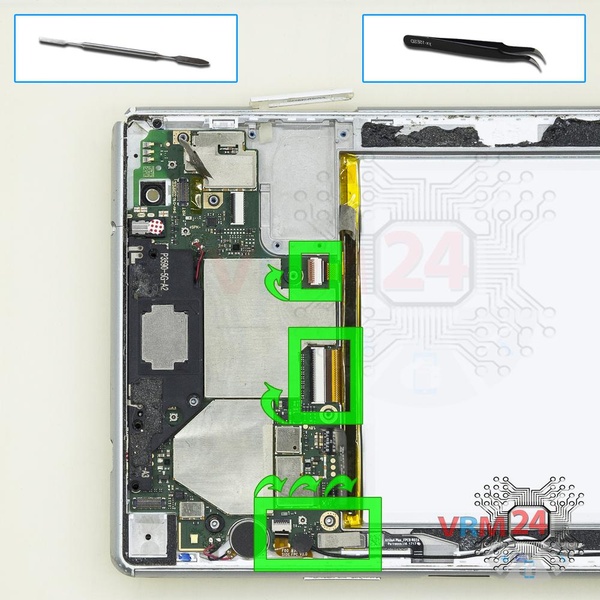

Шаг 11.

Отсоединяем коннекторы на печатной плате.

Как разобрать Lenovo Tab 4 Plus TB-8704X, Шаг 12/1

Как разобрать Lenovo Tab 4 Plus TB-8704X, Шаг 12/2

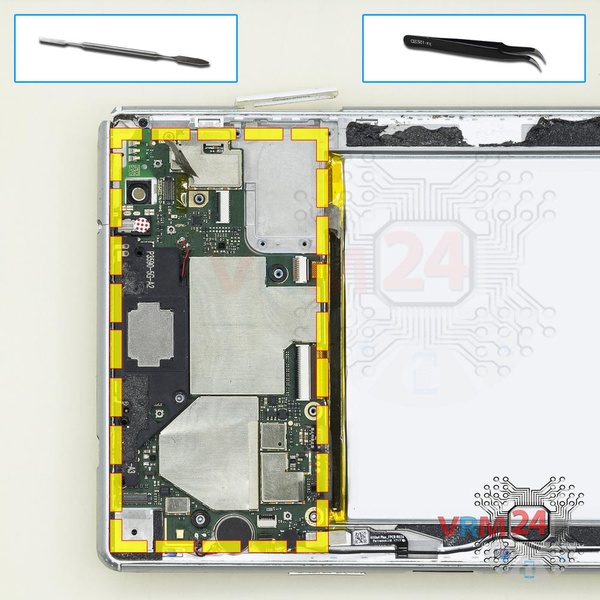

Шаг 12.

Снимаем печатную плату.

Как разобрать Lenovo Tab 4 Plus TB-8704X, Шаг 13/1

Как разобрать Lenovo Tab 4 Plus TB-8704X, Шаг 13/2

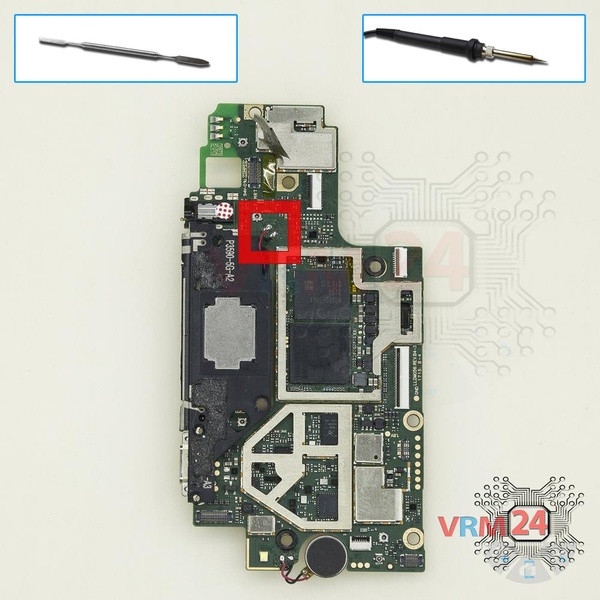

Шаг 13.

Отпаиваем контакты и отсоединяем нижний блок с динамиком.

Подробные видео инструкции по разборке и ремонту Lenovo Tab 4 Plus TB-8704X от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.

#инструкции #Lenovo #Lenovo Tab 4 Plus TB-8704X

Evgenii Kuzmin

Специалист сервисного центра

Разборка\Ремонт имеет среднюю сложность и по времени занимает примерно 16 минут.
Наше руководство подходит для всех моделей Lenovo Tab 4 Plus TB-8704X — Леново Таб 4 Плюс, выпущенных для рынков разных стран.
