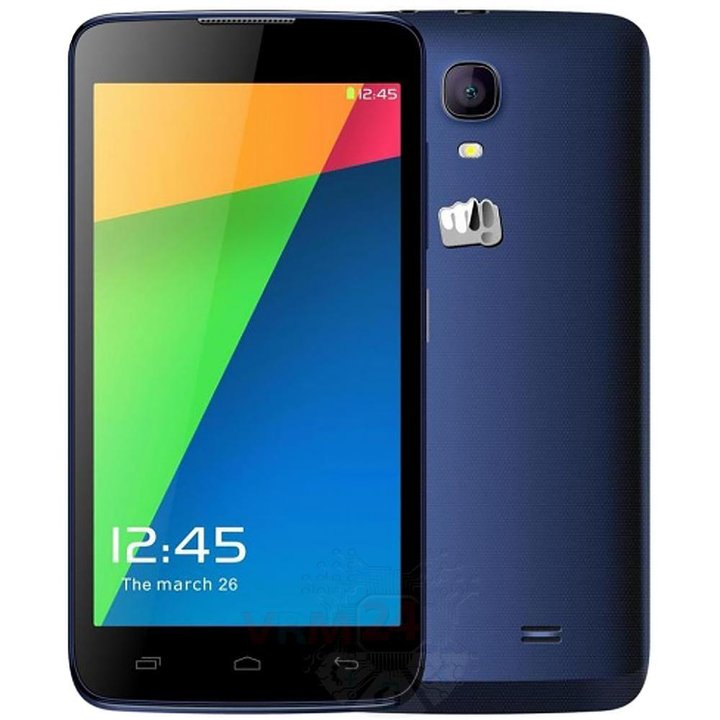

Micromax Bolt Q383
Micromax Bolt Q383
Сложность разборки:
Легко
Время разборки:
9 мин

Рекомендованные инструменты

Крестовая Отвертка 1,5 мм Крестовая отвертка 1,5 мм
Инструмент для открывания Инструмент для открывания
Пинцет Пинцет

Разборка/Ремонт мобильного девайса Micromax Bolt Q383 (Микромакс Болт Кью383) с описанием каждого шага и необходимого набора инструментов.

Вадим Попов

Автор / Специалист по созданию контента с 10+ летним опытом работы

Как разобрать Micromax Bolt Q383, Шаг 1/1 Как разобрать Micromax Bolt Q383, Шаг 1/2

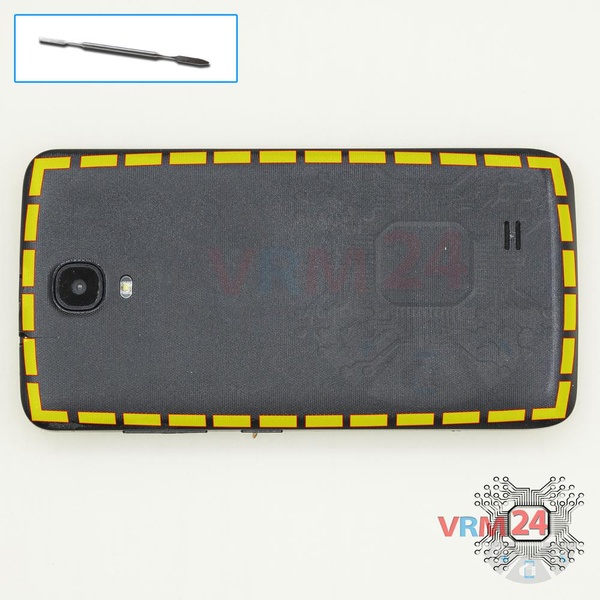

Шаг 1.

Открываем заднюю крышку.

Как разобрать Micromax Bolt Q383, Шаг 2/1 Как разобрать Micromax Bolt Q383, Шаг 2/2

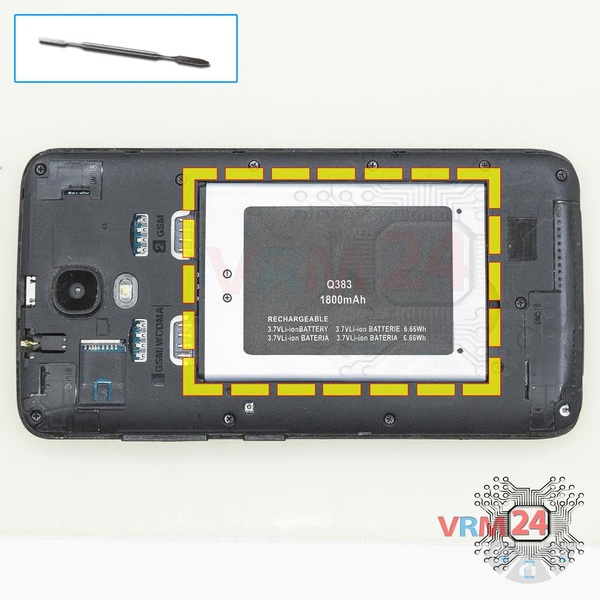

Шаг 2.

Отсоединяем аккумуляторную батарею. Модель аккумуляторной батареи Micromax Bolt Q383 идентична модели телефона.

Как разобрать Micromax Bolt Q383, Шаг 3/1 Как разобрать Micromax Bolt Q383, Шаг 3/2

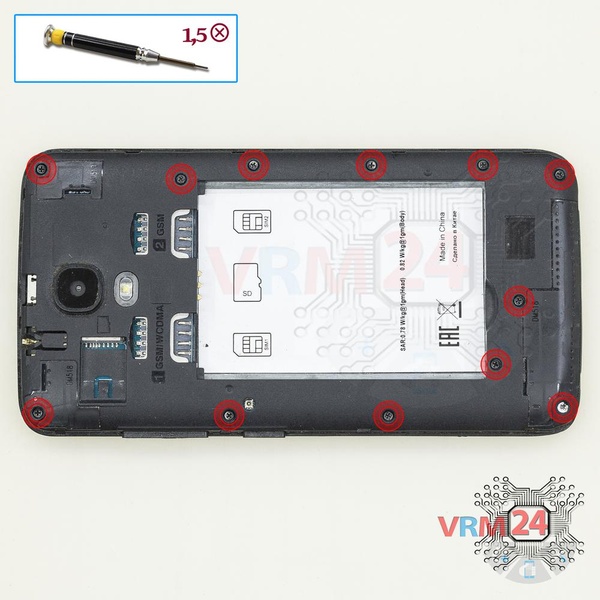

Шаг 3.

При помощи отвертки (крестовая 1,5 мм) откручиваем 12 болтов по периметру телефона.

Как разобрать Micromax Bolt Q383, Шаг 4/1 Как разобрать Micromax Bolt Q383, Шаг 4/2

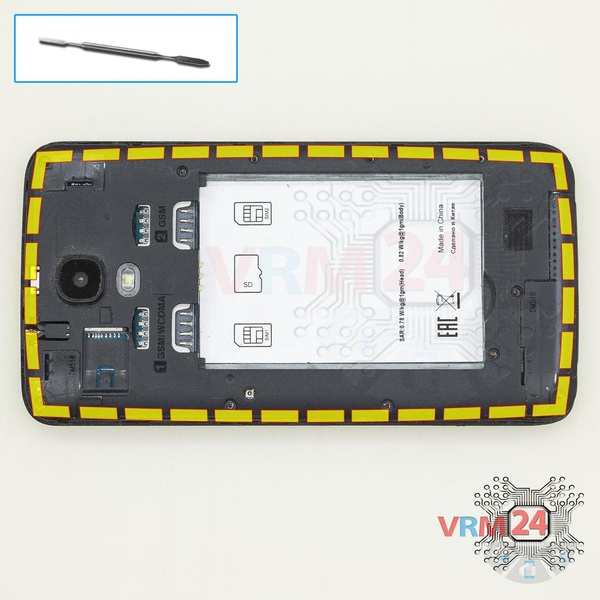

Шаг 4.

Отсоединяем среднюю рамку.

Как разобрать Micromax Bolt Q383, Шаг 5/1 Как разобрать Micromax Bolt Q383, Шаг 5/2

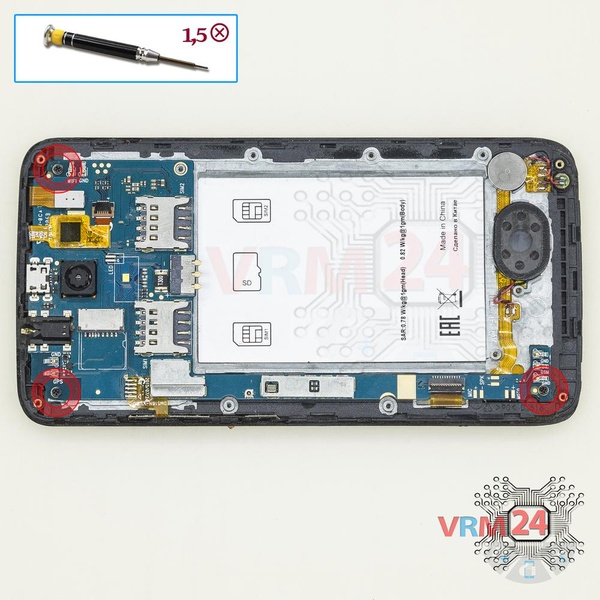

Шаг 5.

При помощи отвертки (крестовая 1,5 мм) откручиваем 3 болта на печатной плате.

Как разобрать Micromax Bolt Q383, Шаг 6/1 Как разобрать Micromax Bolt Q383, Шаг 6/2

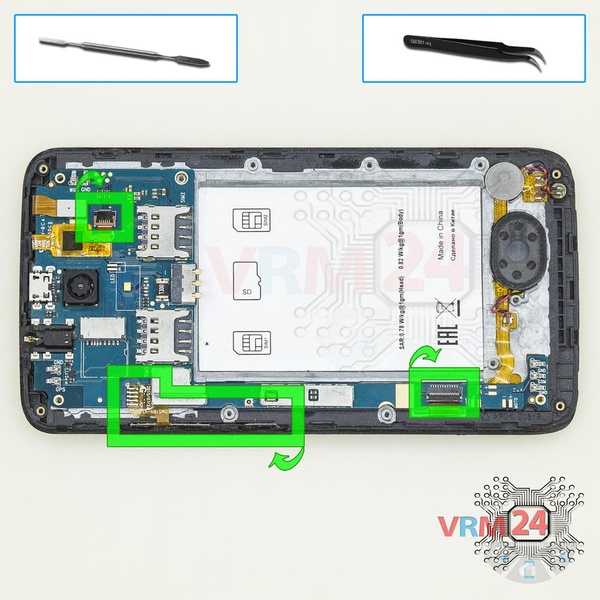

Шаг 6.

Отсоединяем коннекторы на печатной плате.

Как разобрать Micromax Bolt Q383, Шаг 7/1 Как разобрать Micromax Bolt Q383, Шаг 7/2

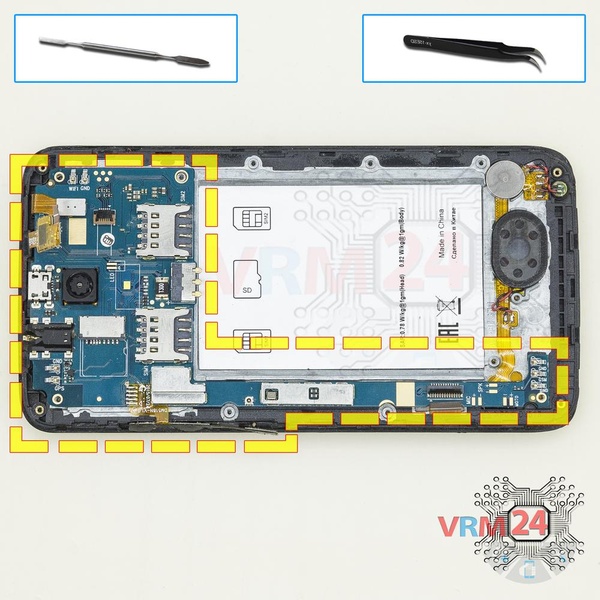

Шаг 7.

Переворачиваем плату.

Как разобрать Micromax Bolt Q383, Шаг 8/1 Как разобрать Micromax Bolt Q383, Шаг 8/2

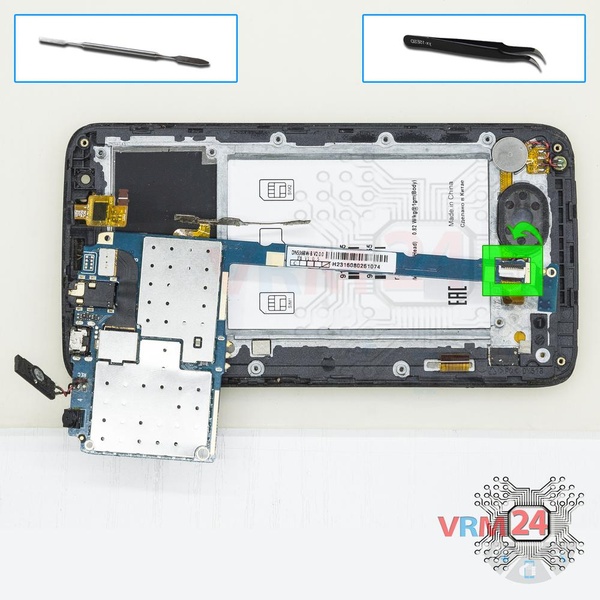

Шаг 8.

Отсоединяем коннектор с внутренней стороны и убираем плату.

Как разобрать Micromax Bolt Q383, Шаг 9/1 Как разобрать Micromax Bolt Q383, Шаг 9/2

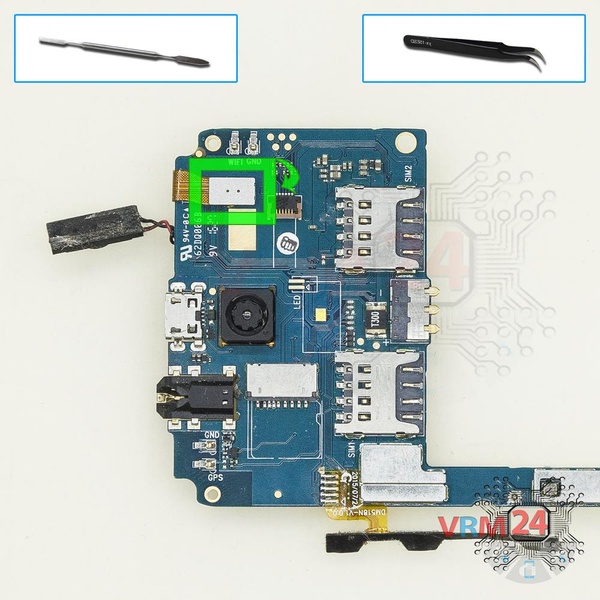

Шаг 9.

Отсоединяем коннектор фронтальной камеры на печатной плате.

Как разобрать Micromax Bolt Q383, Шаг 10/1 Как разобрать Micromax Bolt Q383, Шаг 10/2

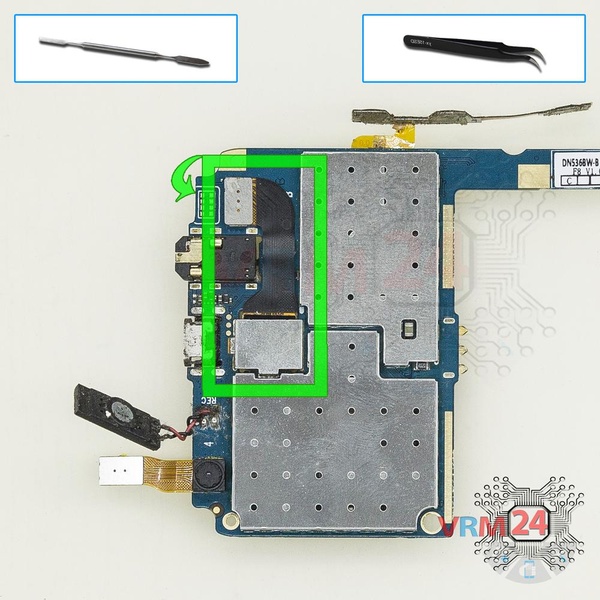

Шаг 10.

Переворачиваем плату, отсоединяем коннектор и снимаем основную камеру.

Как разобрать Micromax Bolt Q383, Шаг 11/1

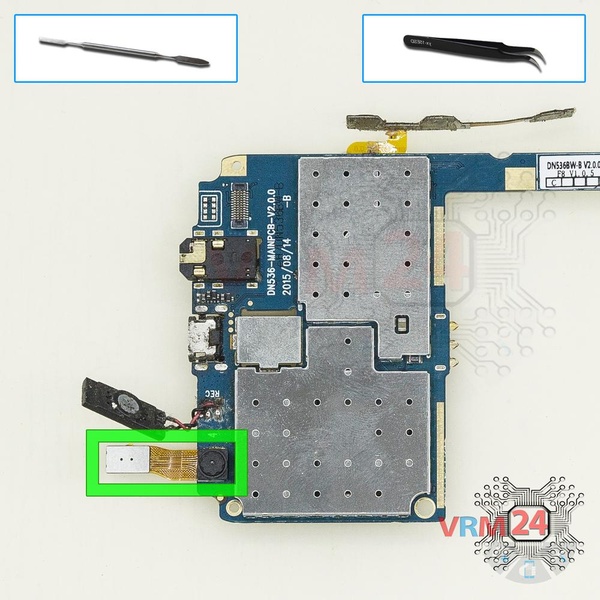

Шаг 11.

Отклеиваем фронтальную камеру.

Подробные видео инструкции по разборке и ремонту Micromax Bolt Q383 от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.

#инструкции #Micromax #Micromax Bolt Q383
Евгений Кузьмин

Evgenii Kuzmin

Специалист сервисного центра

Разборка\Ремонт имеет низкую сложность и по времени занимает примерно 9 минут.
Наше руководство подходит для всех моделей Micromax Bolt Q383 — Микромакс Болт Кью383, выпущенных для рынков разных стран.
