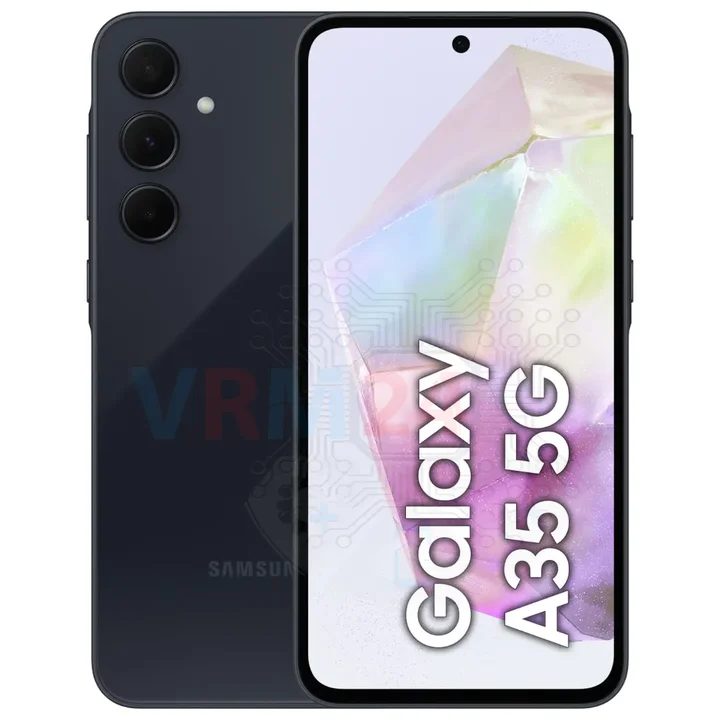

Разборка/Ремонт мобильного девайса Samsung Galaxy A35 5G SM-A356 (Самсунг Галакси 35 5Г SM-A356) с описанием каждого шага и необходимого набора инструментов.

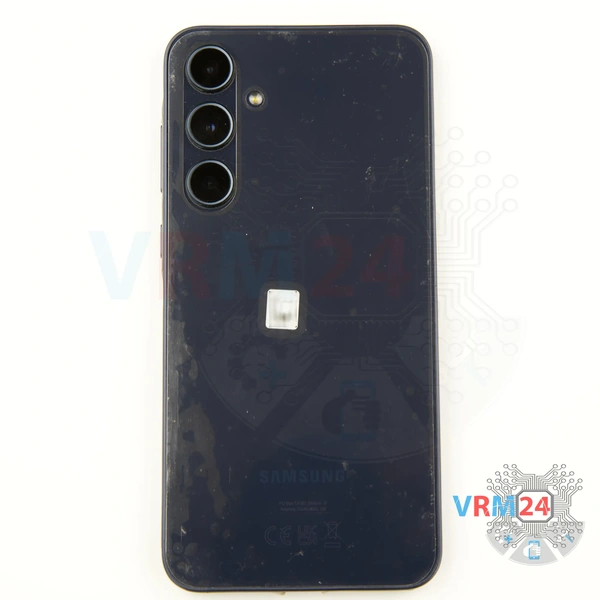

⚠️️ Перед разборкой, не забудьте выключить свой телефон.

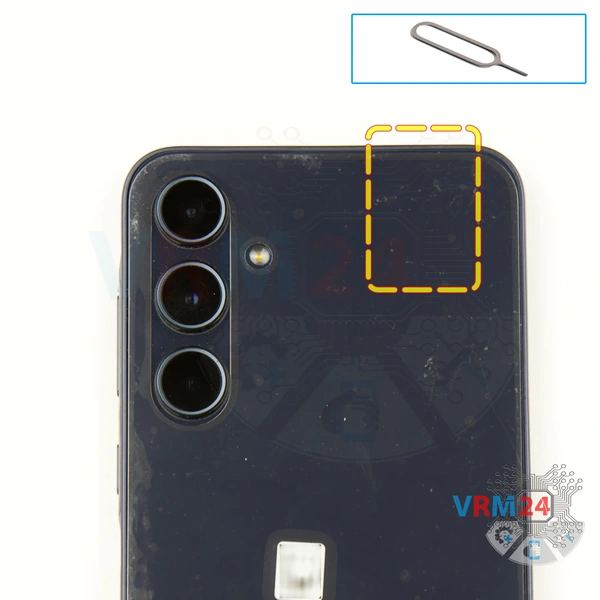

Используя инструмент Ключ или Скрепку и открываем лоток карт и вынимаем его.

⚠️️ Обратите внимание! Вставлять инструмент нужно в специальное отверстие на ребре корпуса телефона. Не нажимайте слишком сильно, это может привести к поломке механизма выталкивания лотка.

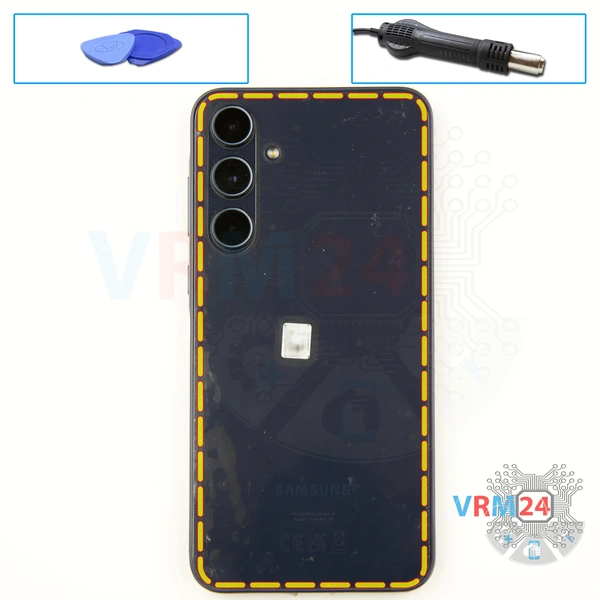

p>Для аккуратного разделения, рекомендуем использовать такие специальные нагревательные устройства, как сепаратор, паяльный фен или нагревательный коврик. Можно использовать домашний фен, но придется сделать сопло вручную или иметь подходящее в комплекте, для аккуратного нагрева и концентрации теплового потока в нужном месте.

ℹ️️ Поверхность крышки необходимо нагреть для размягчения клеевой основы под ней. Приблизительная температура нагрева 50° С.

Используйте тонкую пластиковую пленку или очень тонкий медиатор для расклейки. Для облегчения процесса, можно применить изопропиловый спирт, но очень аккуратно и смочить только саму пленку. Зачастую самое сложно пропустить инструмент между разделяемыми частями, обычно для этого выбирается дальний край от шлейфов или кнопок.

Не допускается при разделении использовать рычаг или любое усилие способное повредить внутренние элементы.

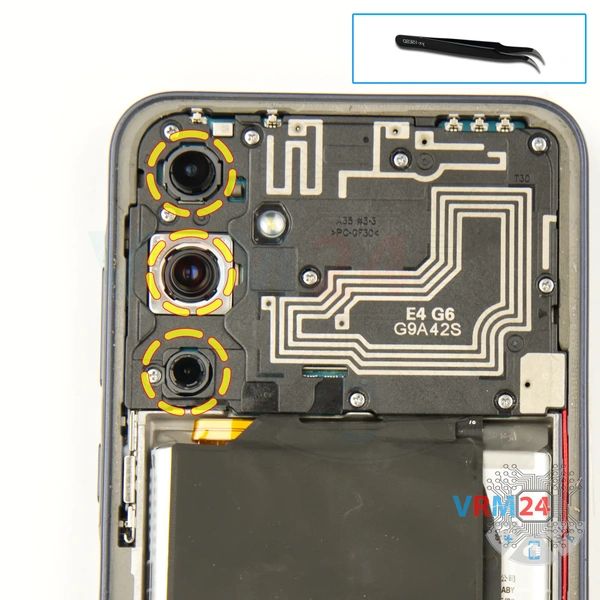

Закрываем линзы камер специальными пластиковыми пленками.

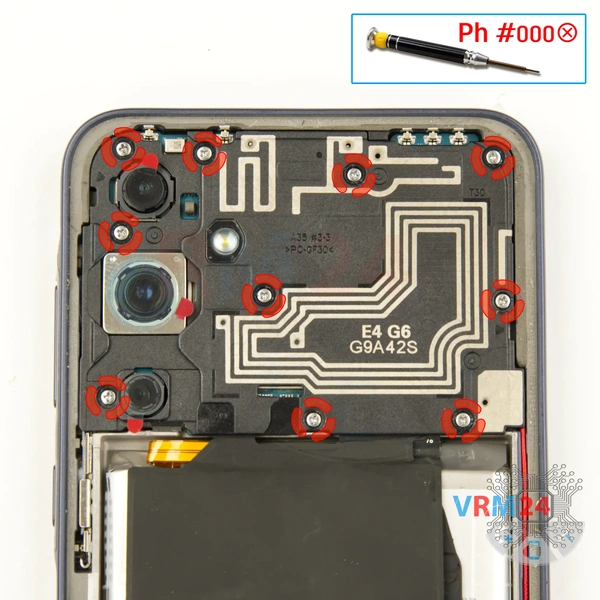

Используя отвертку Phillips 1,5 мм (pH #000), выкручиваем десять винтов.

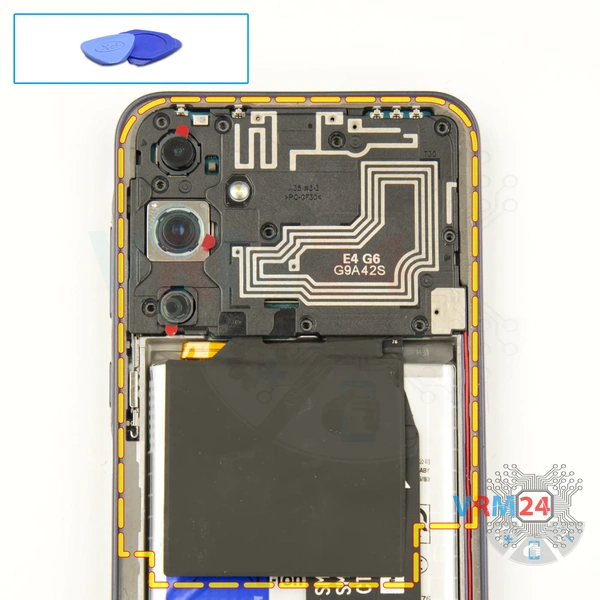

Отсоединяем крышку с антеннами - крышку скрывающую печатную плату. Старайтесь крышку приподнимать за края, и ничего не просовывать между ними, чтобы случайно ничего не задеть или замкнуть на печатной плате.

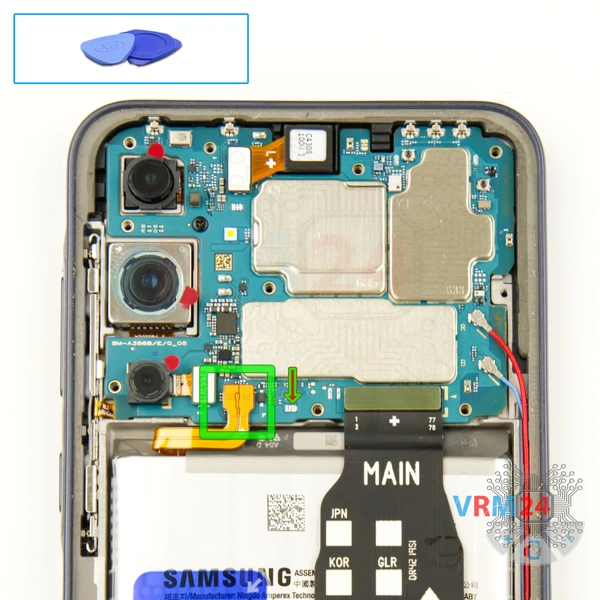

Отсоединяем разъем аккумулятора при первой возможности. Используйте неметаллический или пластиковый инструмент, чтобы избежать любого повреждения.

ℹ️️ Модель Samsung Galaxy A35 5G SM-A356 имеет батарею EB-BA546Aby с емкостью 5000 мАч.

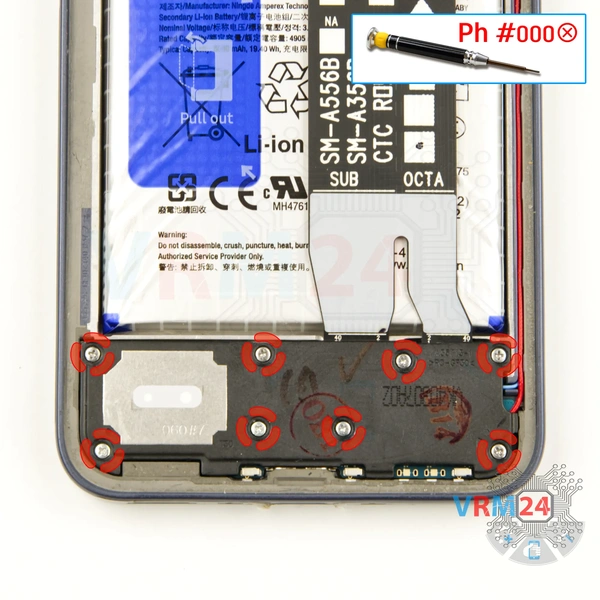

Используя отвертку Phillips 1,5 мм (pH #000), выкручиваем восемь винтов.

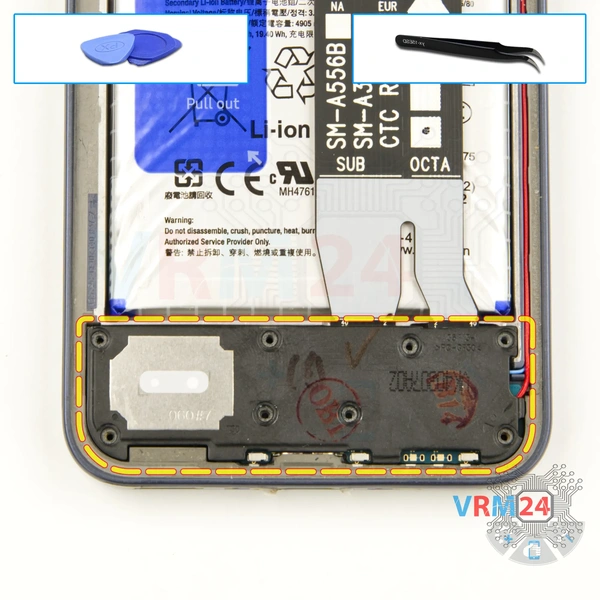

Осторожно снимаем крышку, скрывающую дополнительную плату.

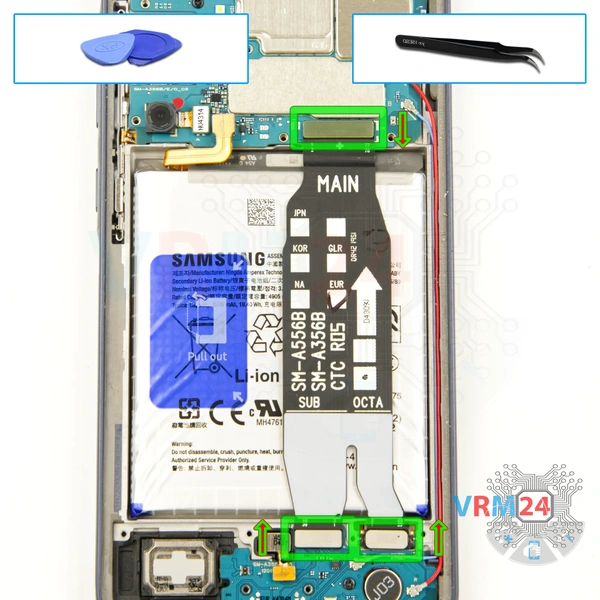

Аккуратно, лучше всего с края, отсоединяем коннекторы и снимаем межплатный шлейф, соединяющий основную плату с дополнительной печатной платой (также известной как субплата).

⚠️️ Будьте осторожны при извлечении шлейфов из коннекторов, шлейфы очень тонкие и их достаточно легко порвать, или повредить контактные дорожки внутри.

ℹ️️ Стрелочка на шлейфе указывает его правильное положение.

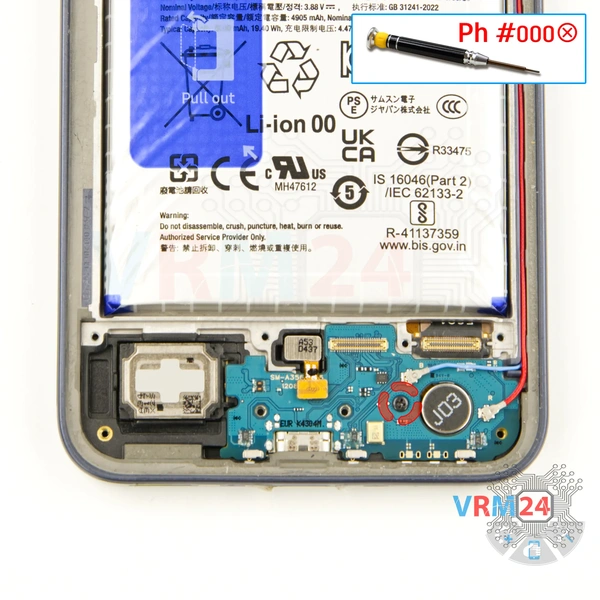

С помощью отвертки Philips 1,5 мм (PH #000) выкручиваем один винт, фиксирующий дополнительную плату.

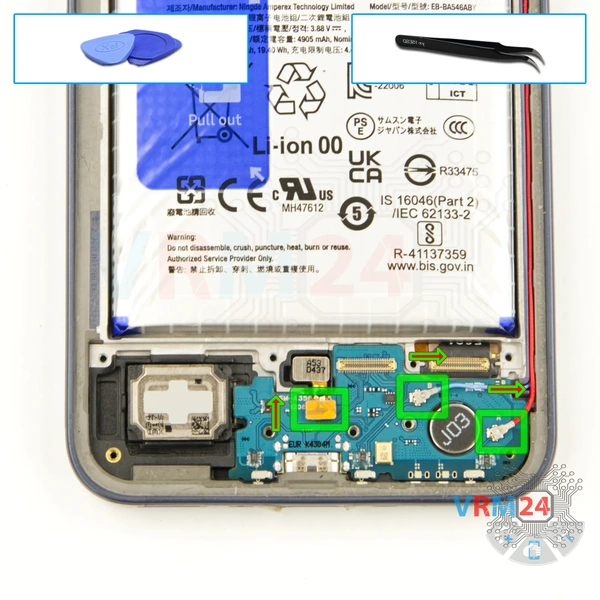

Мы отключаем два разъема двух коаксиальных кабелей и разъем датчика отпечатков пальцев.

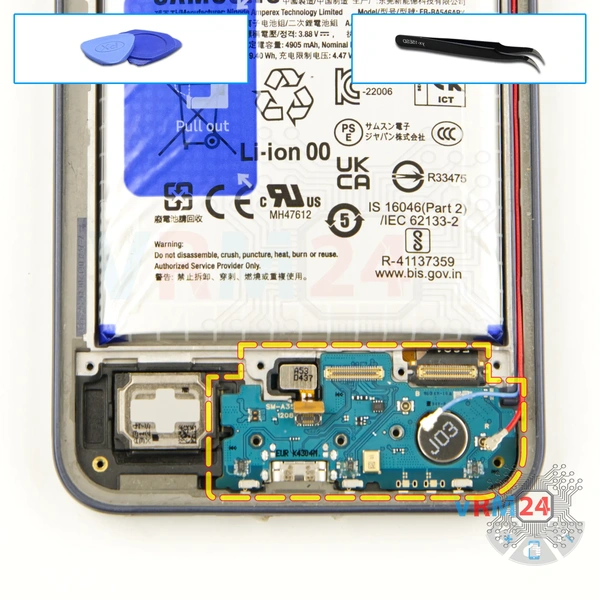

Вынимаем дополнительную плату. Она может быть приклеена к рамке или прикреплена с помощью таких приспособлений, как защелки или крючки, поэтому будьте осторожны.

ℹ️️ Суб-плата содержит порт зарядки (Micro USB), микрофон, пружинные контакты для динамика, вибромотор и антенный блок.

⚠️️ При снятии дополнительной платы не обязательно пропускать инструмент глубоко под плату. Это может повредить внутренние компоненты.

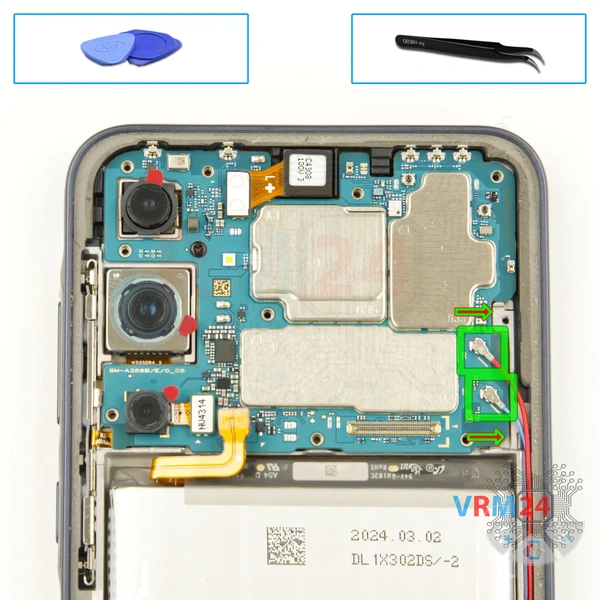

Мы отсоединяем два разъема двух коаксиальных кабелей на материнской плате.

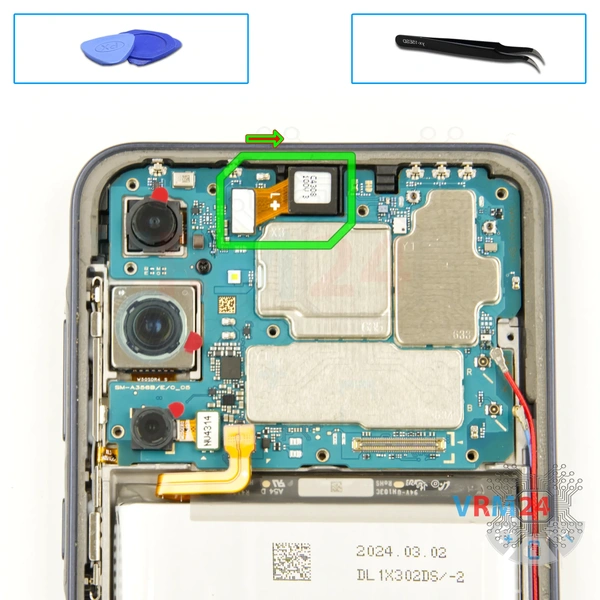

Мы отключаем разъем и снимаем фронтальную камеру.

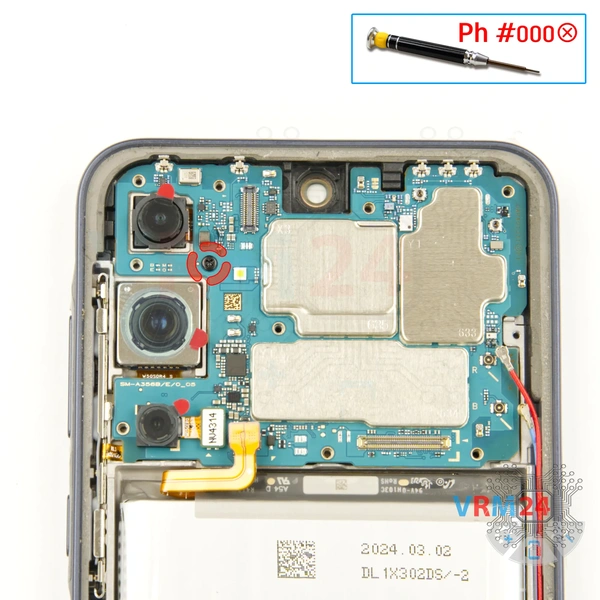

Используя отвертку Philips 1,5 мм (pH #000), выкручиваем один винт, фиксирующий материнскую плату.

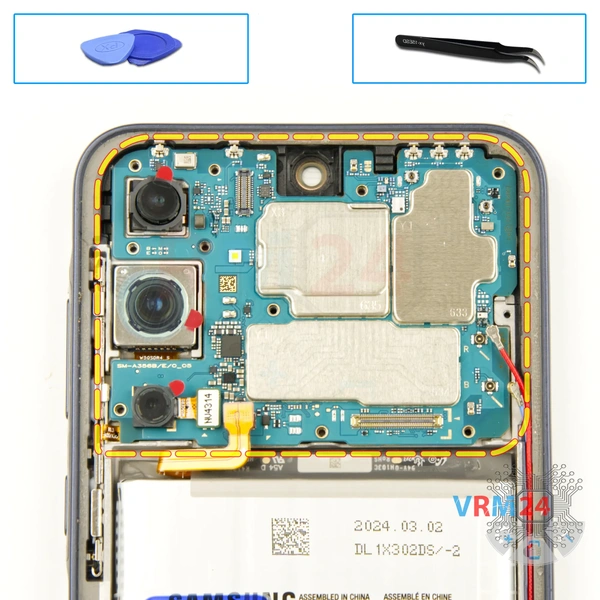

Аккуратно снимаем печатную плату. Не нужно использовать рычаг или стараться достать плату силой, убедитесь, что ничто не мешает и не держит плату.

⚠️️ Не изгибайте печатную плату при демонтаже и не просовывайте инструменты под нее. Незаметно для себя, вы можете повредить компоненты или шлейфы с внутренней стороны.

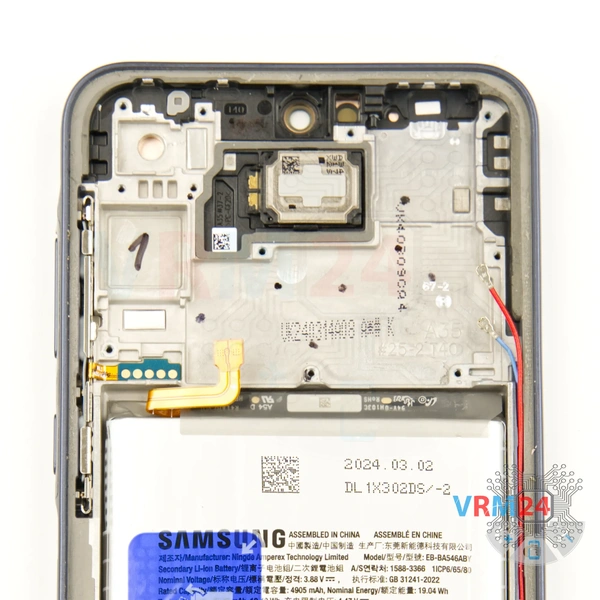

ℹ️️ В рамке дисплея остаются: слуховой динамик , полифонический динамик, батарея и вибромотор.
