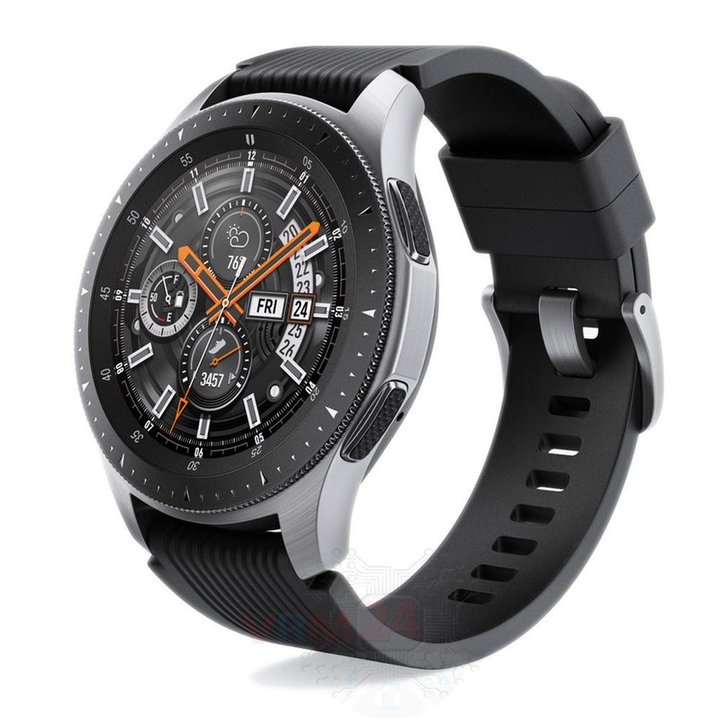

Samsung Galaxy Watch SM-R800
Samsung Galaxy Watch SM-R800
Сложность разборки:
Легко
Время разборки:
9 мин

Рекомендованные инструменты

Отвертка Tri wing 0,6 мм Отвертка tri wing 0,6 мм
Крестовая Отвертка 1,5 мм Крестовая отвертка 1,5 мм
Инструмент для открывания Инструмент для открывания
Пинцет Пинцет

Разборка/Ремонт мобильного девайса Samsung Galaxy Watch SM-R800 (Самсунг Галакси Ватч R800) с описанием каждого шага и необходимого набора инструментов.

Вадим Попов

Специалист по созданию контента.

Как разобрать Samsung Galaxy Watch SM-R800, Шаг 1/1 Как разобрать Samsung Galaxy Watch SM-R800, Шаг 1/2

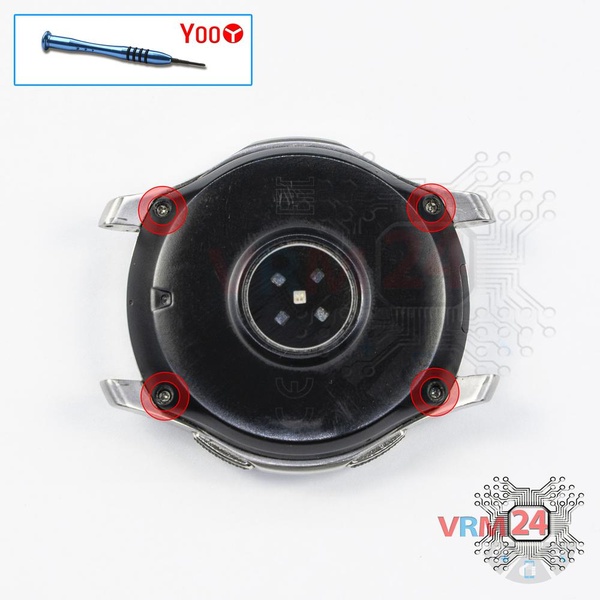

Шаг 1.

При помощи отвертки (tri-point 2.0 mm / Y00) откручиваем 4 винта.
Как разобрать Samsung Galaxy Watch SM-R800, Шаг 2/1 Как разобрать Samsung Galaxy Watch SM-R800, Шаг 2/2

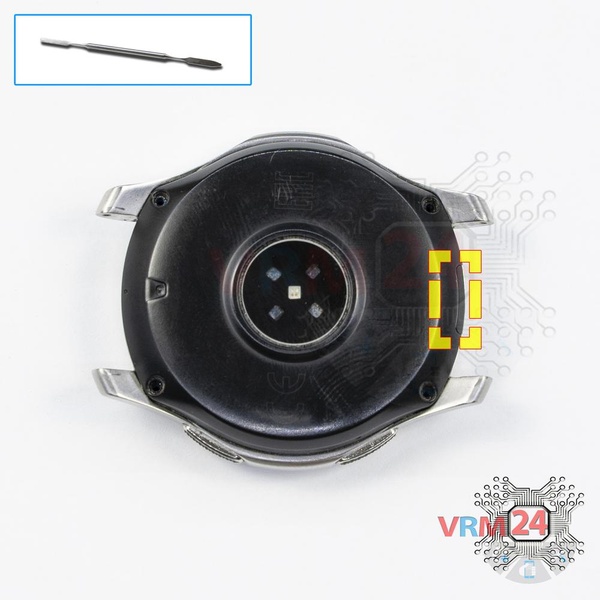

Шаг 2.

Отсоединяем заглушку, скрывающую системный разъем.
Как разобрать Samsung Galaxy Watch SM-R800, Шаг 3/1 Как разобрать Samsung Galaxy Watch SM-R800, Шаг 3/2

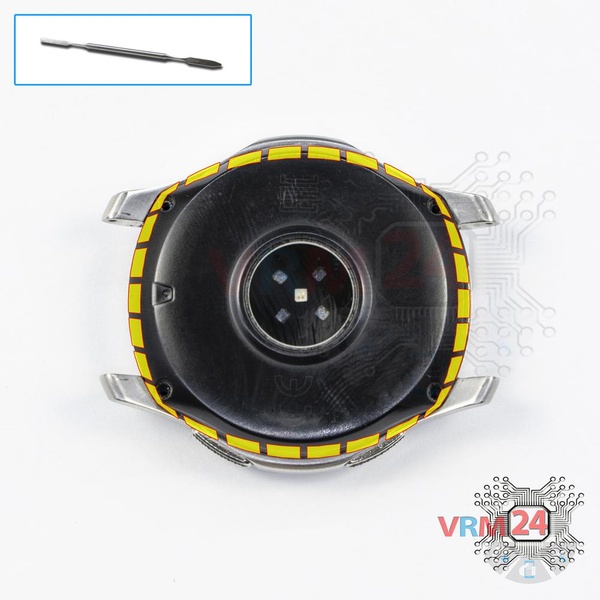

Шаг 3.

Открываем заднюю крышку и аккуратно переворачиваем ее.
Как разобрать Samsung Galaxy Watch SM-R800, Шаг 4/1 Как разобрать Samsung Galaxy Watch SM-R800, Шаг 4/2

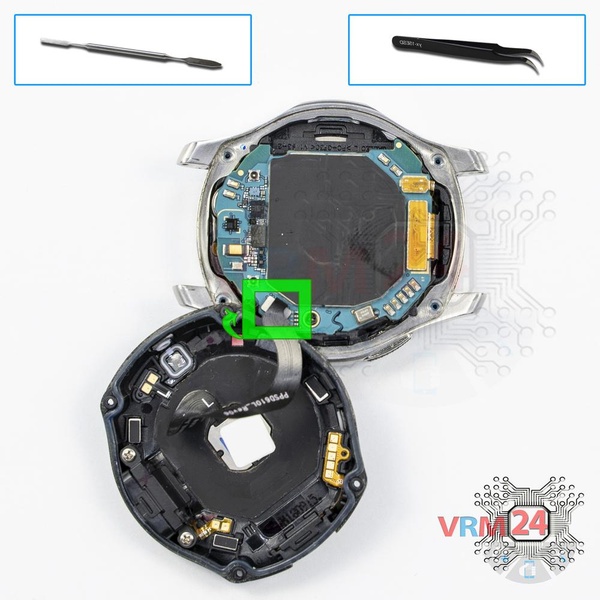

Шаг 4.

Отсоединяем коннектор датчика и убираем крышку.
Как разобрать Samsung Galaxy Watch SM-R800, Шаг 5/1 Как разобрать Samsung Galaxy Watch SM-R800, Шаг 5/2

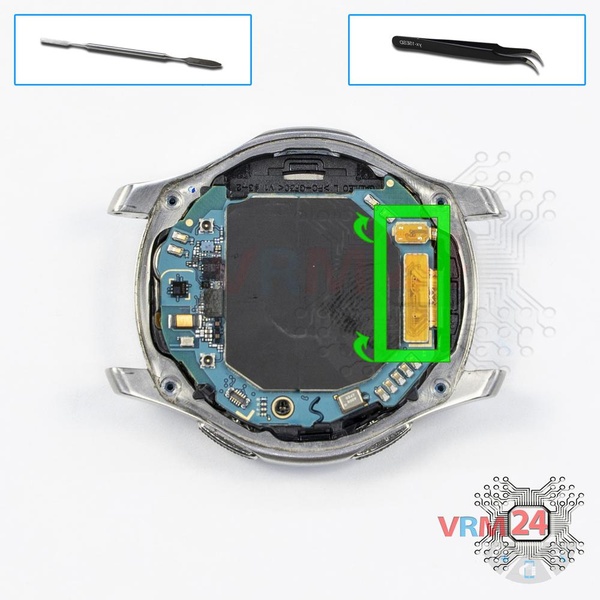

Шаг 5.

Отсоединяем коннекторы на печатной плате.
Как разобрать Samsung Galaxy Watch SM-R800, Шаг 6/1 Как разобрать Samsung Galaxy Watch SM-R800, Шаг 6/2

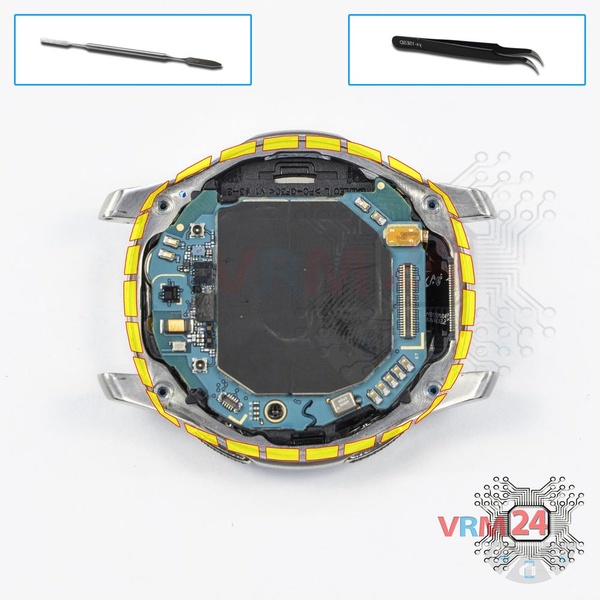

Шаг 6.

Вынимаем крышку с печатной платой.
Как разобрать Samsung Galaxy Watch SM-R800, Шаг 7/1 Как разобрать Samsung Galaxy Watch SM-R800, Шаг 7/2

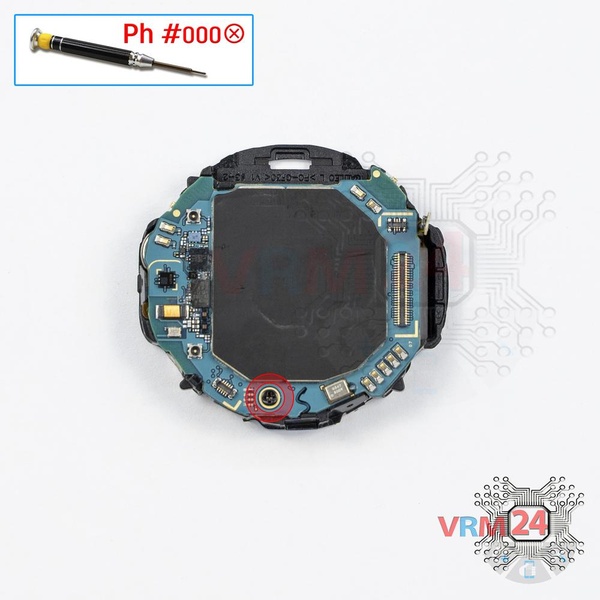

Шаг 7.

При помощи отвертки (крестовая 1,5 мм) откручиваем 1 винт.
Как разобрать Samsung Galaxy Watch SM-R800, Шаг 8/1 Как разобрать Samsung Galaxy Watch SM-R800, Шаг 8/2

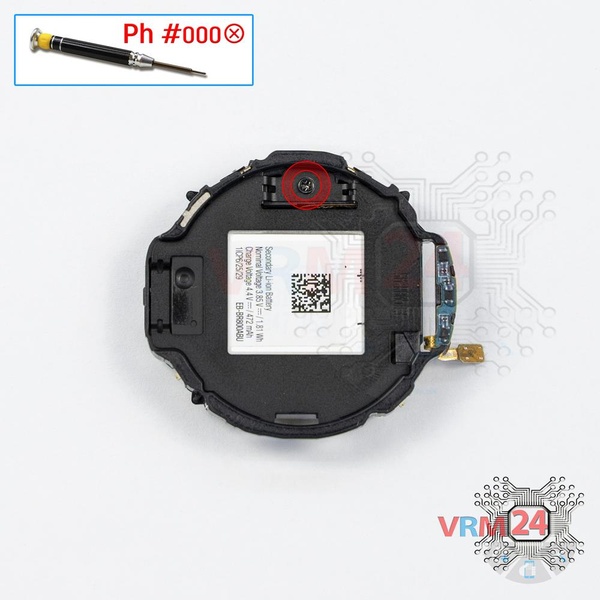

Шаг 8.

Переворачиваем сборку и при помощи отвертки (крестовая 1,5 мм) откручиваем 1 винт.
Как разобрать Samsung Galaxy Watch SM-R800, Шаг 9/1 Как разобрать Samsung Galaxy Watch SM-R800, Шаг 9/2

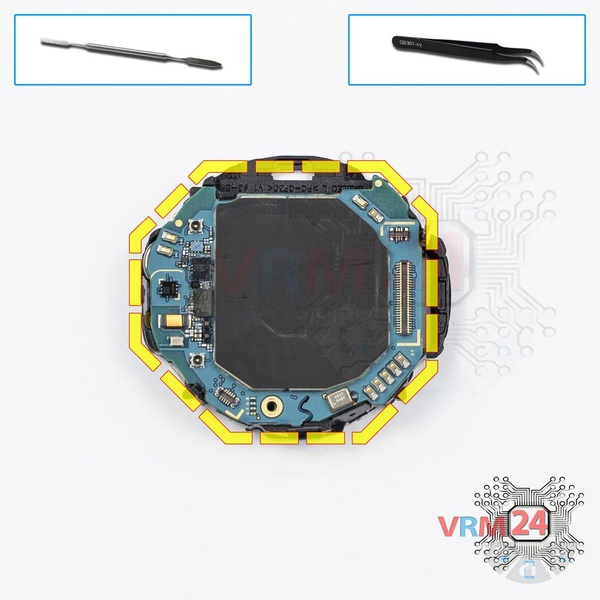

Шаг 9.

Снимаем печатную плату.

Подробные видео инструкции по разборке и ремонту Samsung Galaxy Watch SM-R800 от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.

#инструкции #Samsung #Samsung Galaxy Watch 4 SM-R800
Евгений Кузьмин

Evgenii Kuzmin

Специалист сервисного центра
Разборка\Ремонт имеет низкую сложность и по времени занимает примерно 9 минут. Наше руководство подходит для всех моделей Samsung Galaxy Watch SM-R800 , выпущенных для рынков разных стран.
