Разборка/Ремонт мобильного девайса Sony Xperia 5 III (Сони Иксперия 5 3) с описанием каждого шага и необходимого набора инструментов.

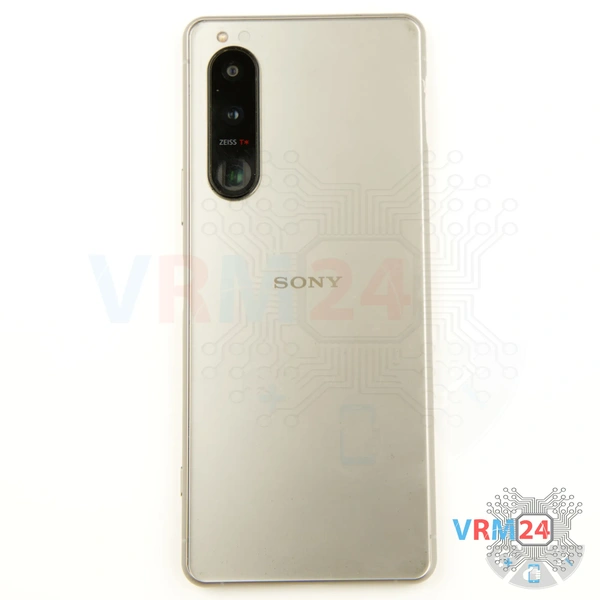

⚠️️ Перед разборкой, не забудьте выключить свой телефон.

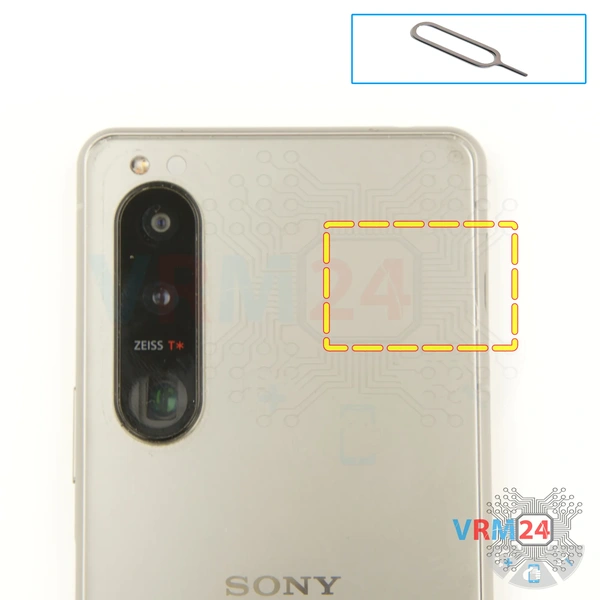

Чтобы снять лоток, вставьте ноготь или тонкий неметаллический предмет (например, пластиковую карточку) в выемку и аккуратно вытащите лоток.

Будьте осторожны, не применяйте силу, чтобы не повредить лоток или слот.

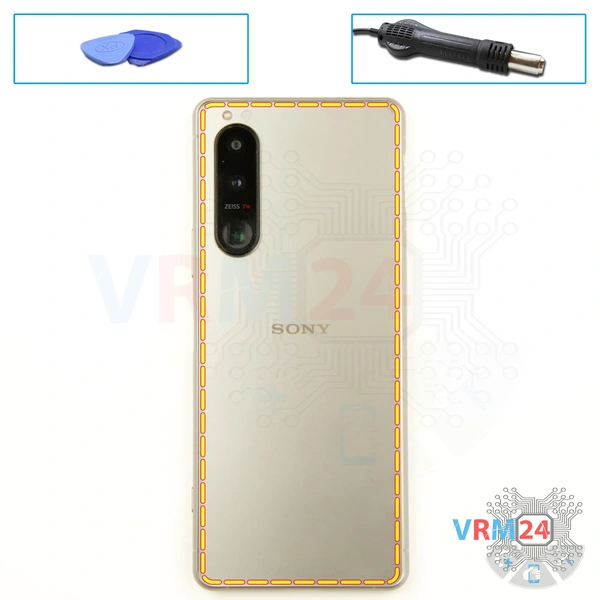

Нагрейте крышку примерно до 50°C (160°F) с помощью нагревательного коврика или фена. Это смягчит клей.

Используйте гибкую пластиковую пленку (например, защитную пленку для дисплея или подобный предмет из магазина канцелярских товаров) в качестве инструмента.

Вставьте пленку в зазор между задней крышкой и средней рамкой. Аккуратно проведите ей по краям, чтобы прорезать клей.

⚠️️ Будьте особенно аккуратны в районе боковых кнопок и модуля камеры, чтобы не повредить их.

⚠️️ Не вставляйте инструмент слишком глубоко под крышку, чтобы не повредить внутренние компоненты.

Во-первых, рекомендуется закрыть линзы камеры, чтобы защитить их. Используйте специальную пленку или аналогичный материал для защиты линз. Убедитесь, что линзы полностью закрыты, чтобы на них не попала пыль или мусор.

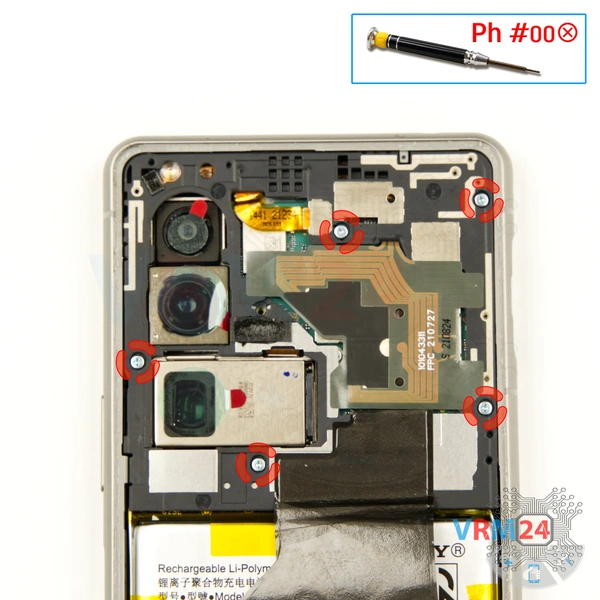

Далее вам необходимо открутить винты в верхней части устройства. Используйте для этого 1,5-миллиметровую крестовую отвертку или крестовую отвертку #000.

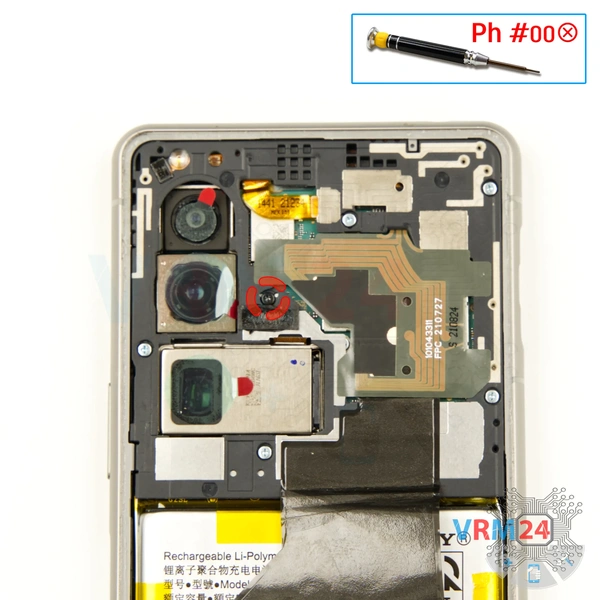

Осторожно выкрутите один винт посередине.

Этот винт в середине другого размера и цвета. Если вы случайно вставите другой винт в это отверстие, вы рискуете повредить материнскую плату.

С помощью крестовой отвертки диаметром 1,5 мм или крестовой отвертки Phillips #000 осторожно выкрутите винты и расположите их в определенном порядке на специальной поверхности, чтобы не перепутать их при обратной сборке.

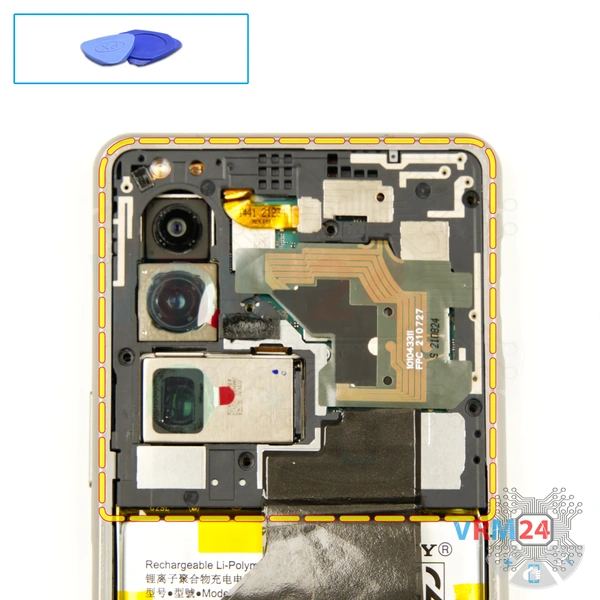

Далее, нам нужно убедиться, что ничто не мешает, прежде чем снять крышку, защищающую материнскую плату. Это крышка с антенными дорожками.

Осторожно приподнимите край, затем аккуратно потяните, чтобы снять крышку. Не нужно спешить или применять чрезмерную силу — не торопитесь, чтобы ничего не повредить.

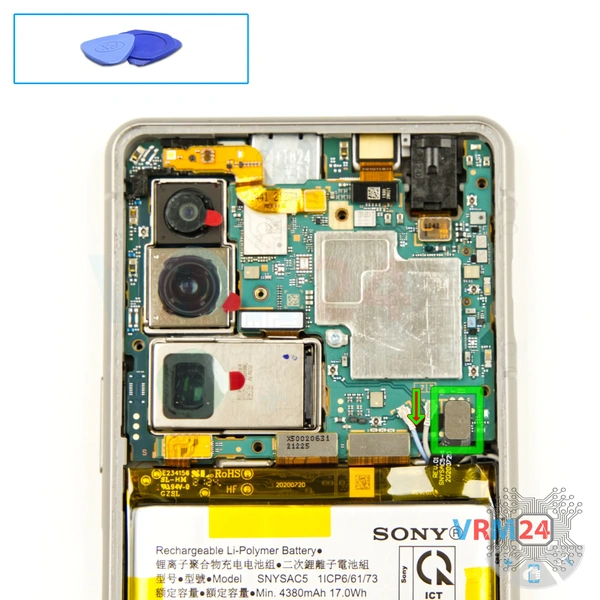

Далее мы отключаем разъем аккумулятора, используя неметаллический инструмент.

Sony Xperia 5 III имеет модель батареи Snysac5 с емкостью 4500 мАч.

Аккуратно приподнимите и отцепите разъем, делать это нужно с осторожностью.

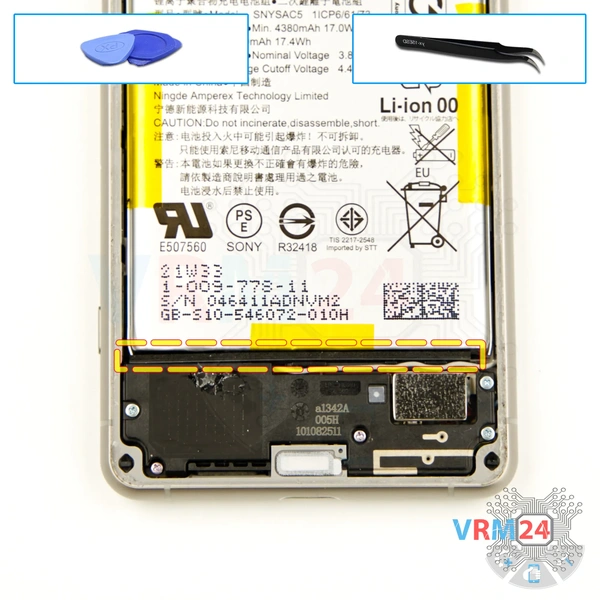

Нам нужно снять прокладку в нижей части, чтобы она не мешала дальнейшей разборке.

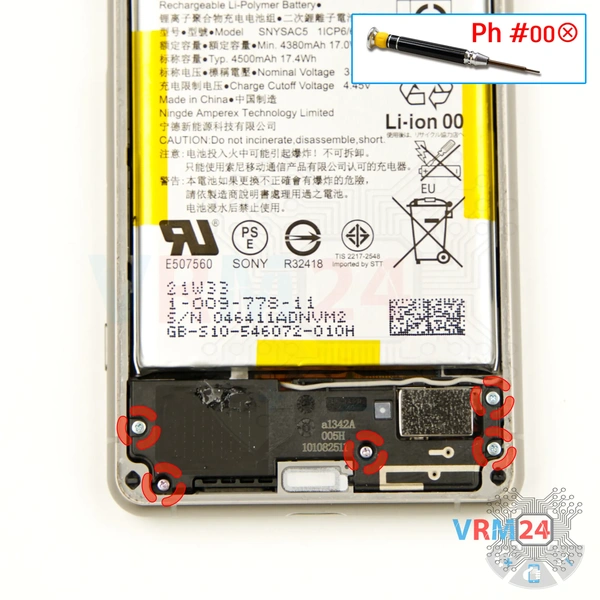

Далее переходим к откручиванию пяти винтов в нижней части. Для этого используйте крестовую отвертку 1,5 мм или крестовую #000.

Обратите внимание, что винты в нижней части отличаются — те, что в самом низу, меньше и короче.

⚠️️ Если винты застревают, можно использовать пинцет, чтобы их вытащить.

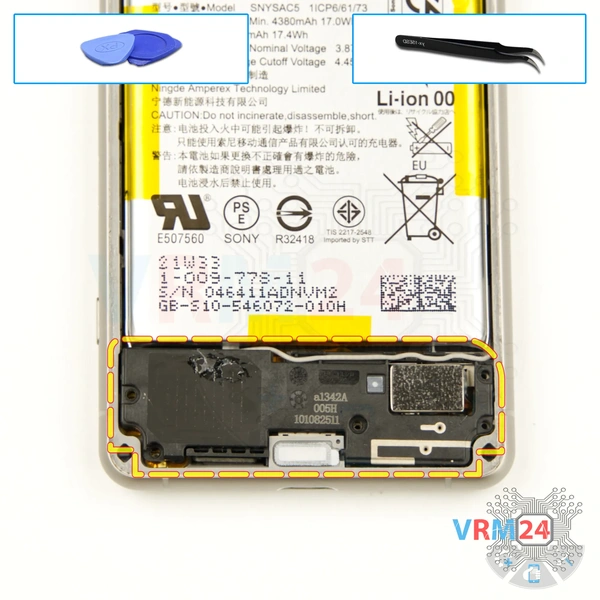

После удаления винтов следующим шагом является отсоединение крышки с динамиком.

Осторожно приподнимите за край, чтобы отсоединить.

Имейте в виду, что в крышке расположен коаксиальный кабель, поэтому нужно осторожно отключить разъем коаксиального кабеля или освободить кабель, в месте фиксации на крышке.

⚠️️ Будьте осторожны при отсоединении кабеля, чтобы избежать его случайного повреждения.

Как только крышка отсоединена, отложите ее в сторону.

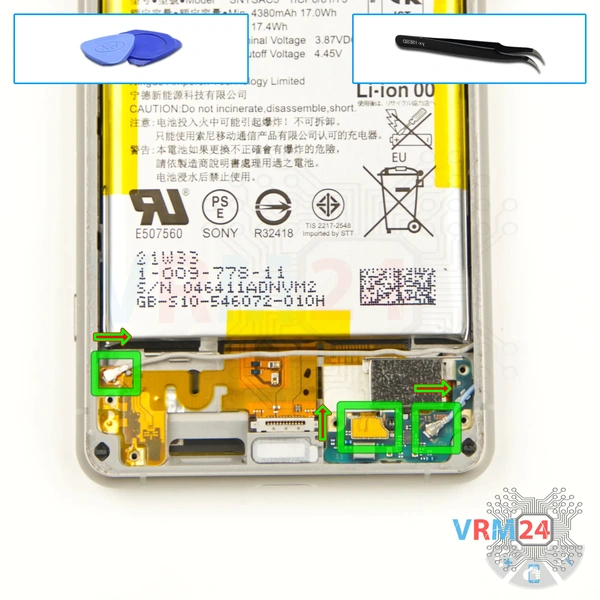

Теперь можно отсоединить разъемы. Отсоединяем два разъема двух коаксиальных кабелей и один разъем межплатного шлейфа.

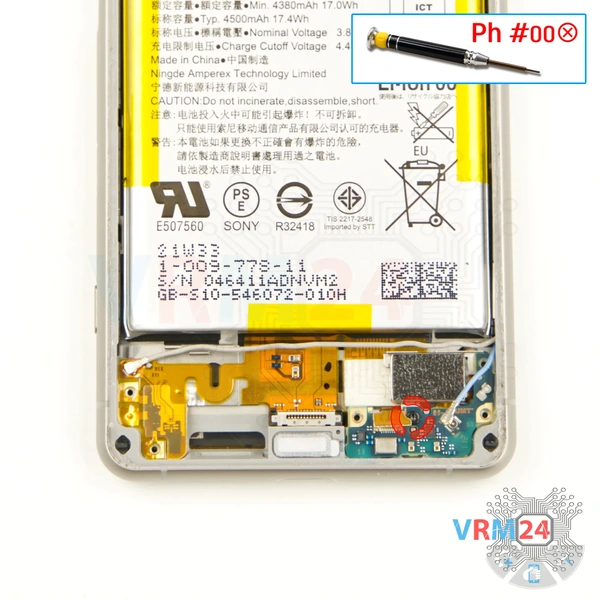

Нам также нужно удалить один винт, который удерживает фиксатор. Мы используем отвертку Phillips #000.

⚠️️ Поскольку большинство винтов отличается, лучше разместить их на специальную поверхность, отдельно от предыдущих.

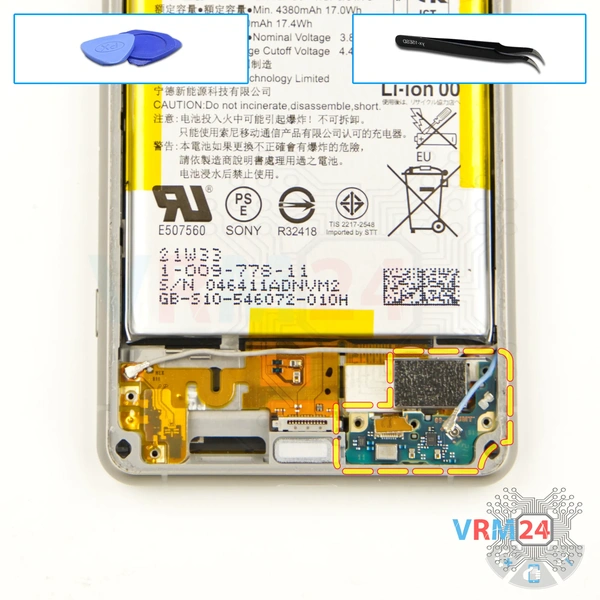

И мы можем отсоединить суб-плату.

Осторожно подденьте ее. Суб-плата приклеена около микрофона.

Также обратите внимание, что у этой модели порт зарядки расположен отдельно. Мы снимаем суб-плату и откладываем ее в сторону. Мы видим, что суб-плата была приклеена в районе микрофона. Скорее всего, это часть защиты от попадания жидкости.

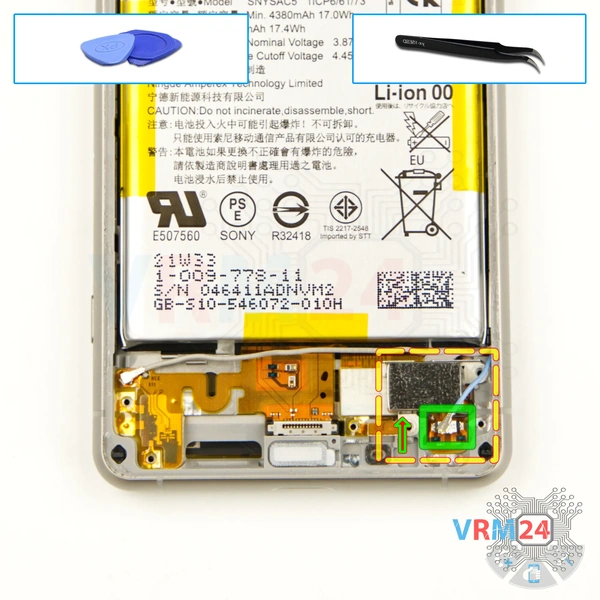

Мы можем отсоединить разъем и после этого отсоединить вибромотор. Мы убираем вибромотор в сторону.

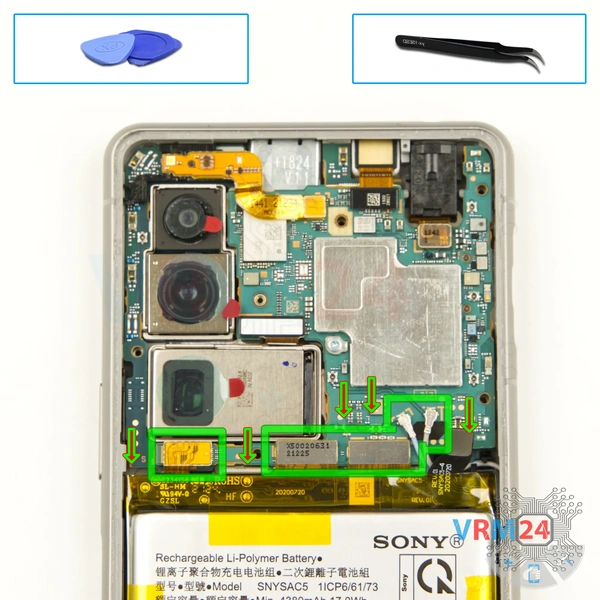

Отсоединяем разъем межплатного шлейфа, разъем шлейфа на дисплей и разъем порта зарядки. Затем также отключаем два коаксиальных кабеля.

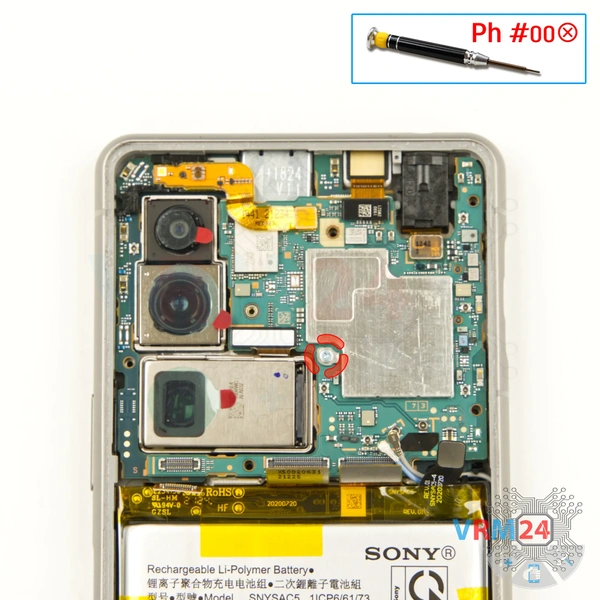

Нам также нужно выкрутить один винт, который фиксирует материнскую плату. Для этого мы также используем отвертку Phillips 1,5 мм.

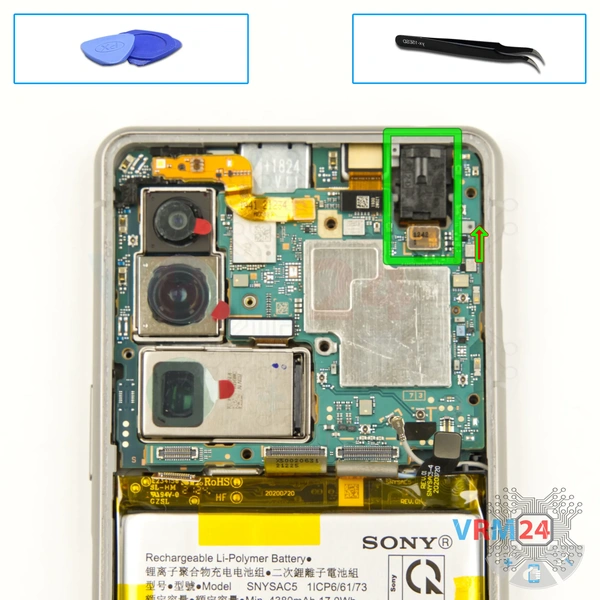

После этого мы отсоединяем разъем и вынимаем порт гарнитуры. Мы осторожно вынимаем порт гарнитуры, откладываем его в сторону.

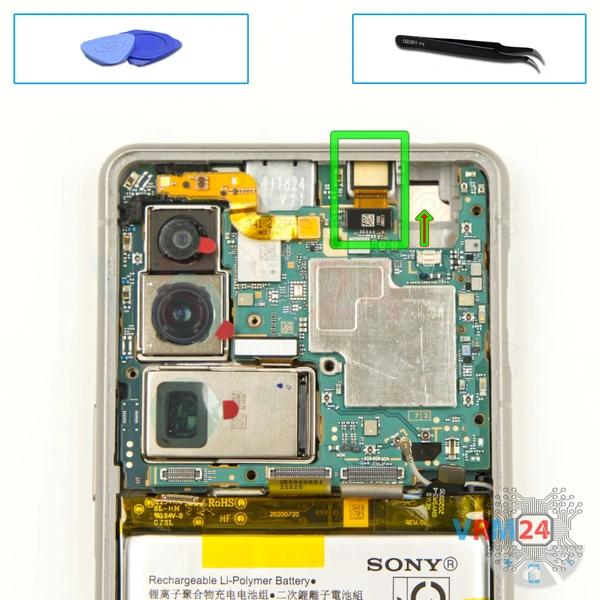

Мы отключаем разъем и вынимаем фронтальную камеру.

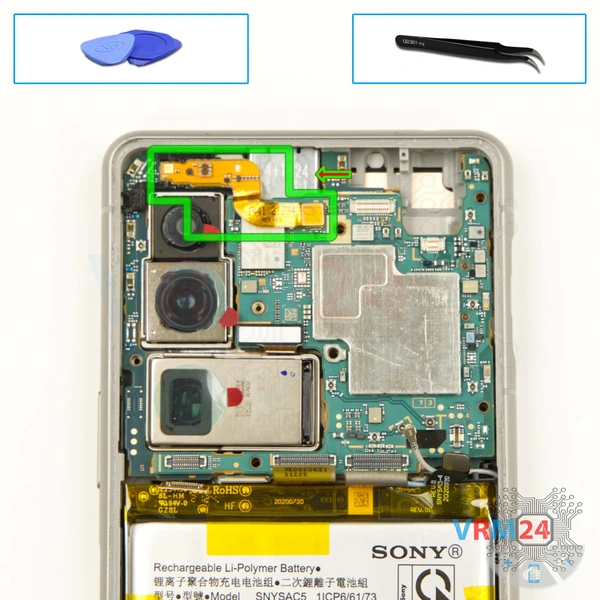

Затем мы отсоединяем разъем датчика на шлейфе. И убираем шлейф.

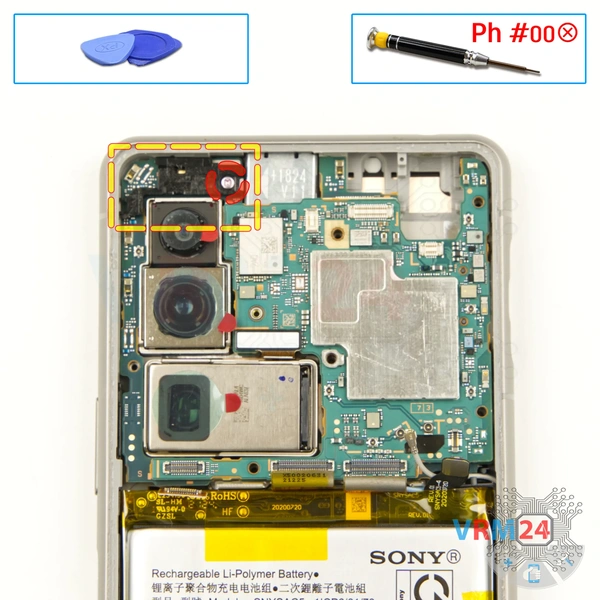

Нам нужно выкрутить один винт, который фиксирует материнскую плату вверху. Для этого мы также используем отвертку Phillips 1,5 мм. Мы также отсоединяем фиксатор.

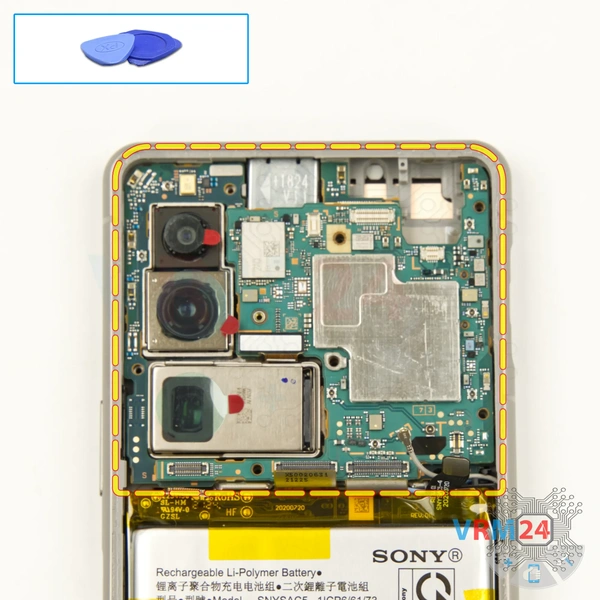

После этого мы можем отсоединить материнскую плату.

Мы отгибаем шлейфы в сторону, чтобы они не мешали. Находим правильное место, в котором фиксируется материнская плата. Аккуратно приподнимаем ее. Обращаем внимание, что ничего не мешает.

Важно! Не нужно действовать силой.

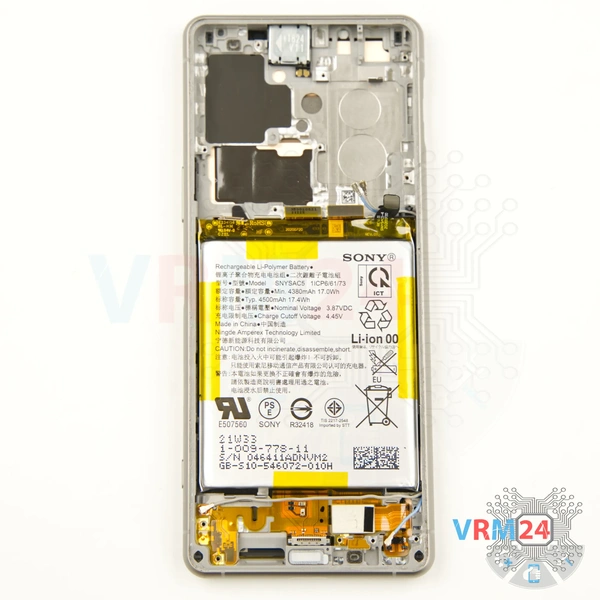

ℹ️️ В рамке дисплея остаются: слуховой динамик, батарея и кабели.

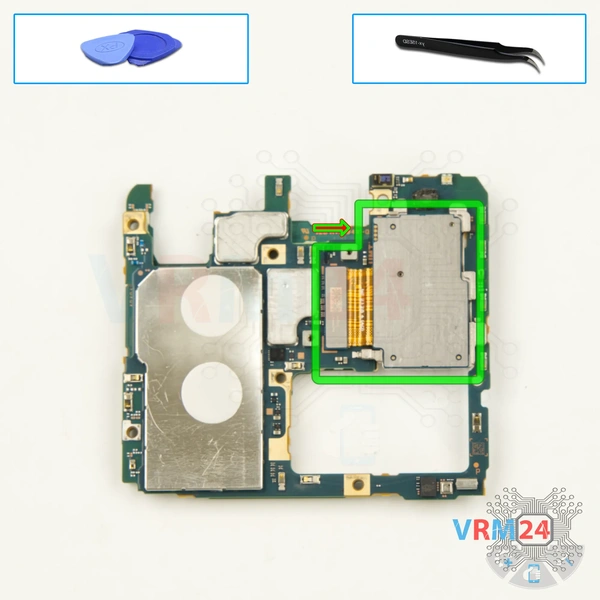

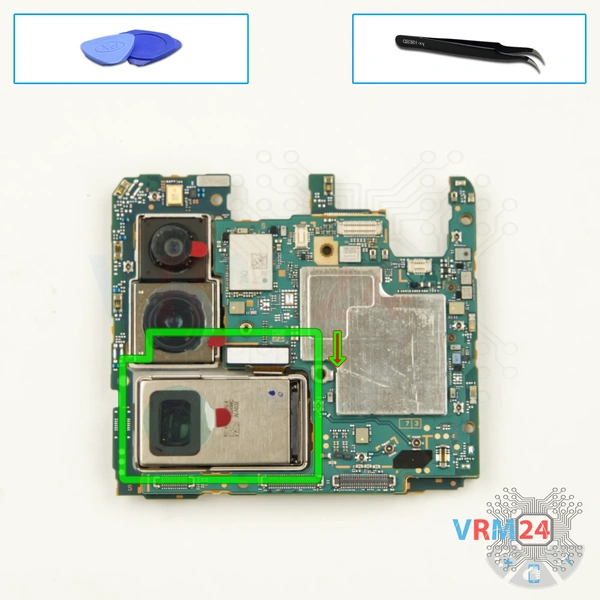

Теперь нам нужно отсоединить большую камеру. Отсоединяем коннектор и вынимаем камеру.

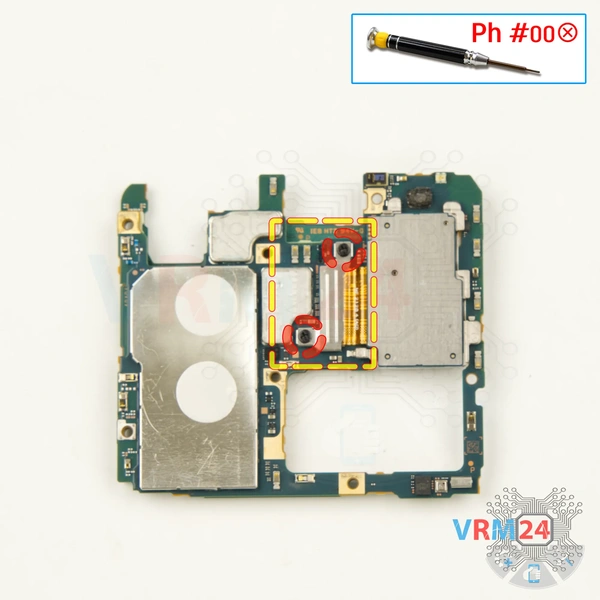

Используя отвертку Phillips 1,5 мм, выкручиваем два винта и отсоединяем фиксатор разъема.

Наконец -то мы отсоединяем разъем и вынимаем сборку двух камер.
