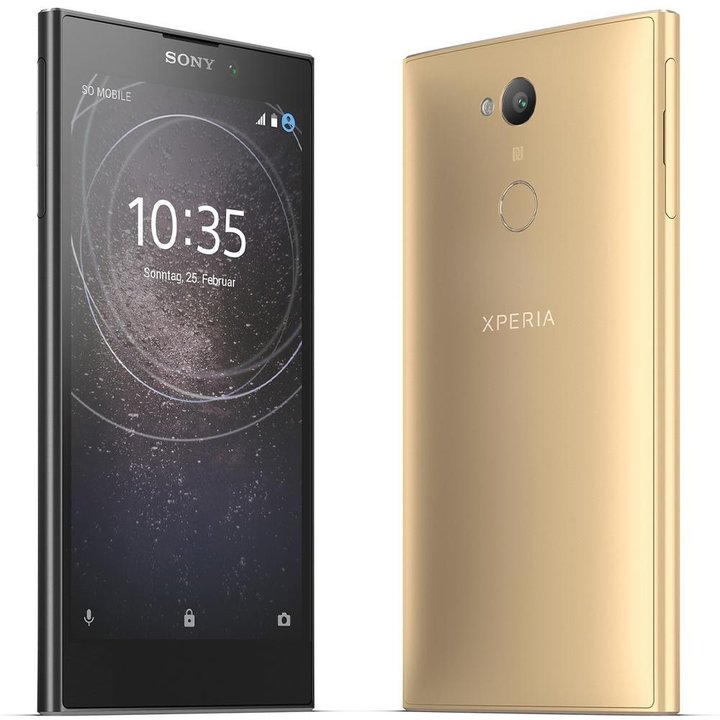

Sony Xperia L2
Sony Xperia L2
Сложность разборки:
Средняя
Время разборки:
15 мин

Рекомендованные инструменты

Фен Фен
Отвертка Шестигранная Т5 Отвертка шестигранная т5
Инструмент для открывания Инструмент для открывания
Пинцет Пинцет

Разборка/Ремонт мобильного девайса Sony Xperia L2 (Сони Иксперия Л2) с описанием каждого шага и необходимого набора инструментов.

Вадим Попов

Автор / Специалист по созданию контента с 10+ летним опытом работы

Как разобрать Sony Xperia L2, Шаг 1/1 Как разобрать Sony Xperia L2, Шаг 1/2

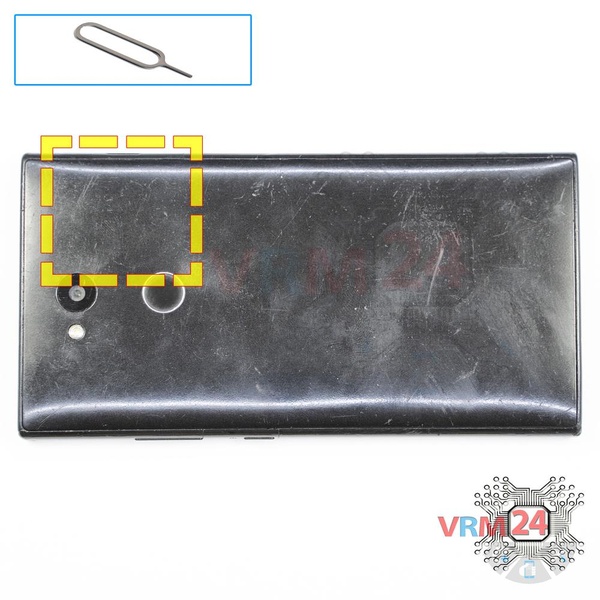

Шаг 1.

Открываем слот Сим карт и вынимаем его.
Как разобрать Sony Xperia L2, Шаг 2/1 Как разобрать Sony Xperia L2, Шаг 2/2

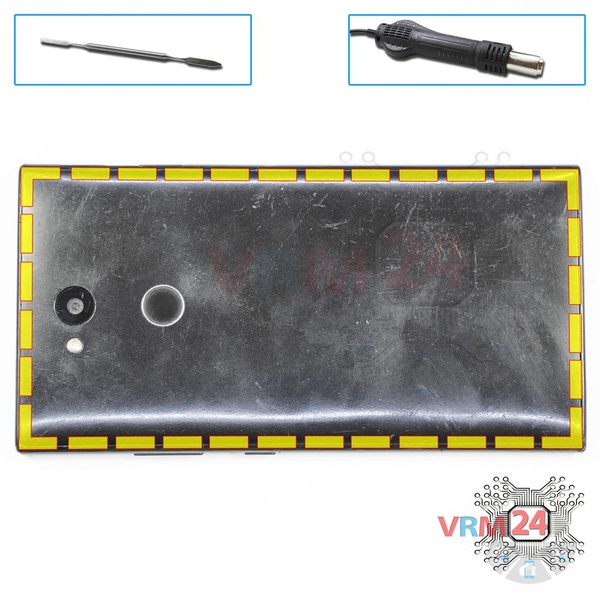

Шаг 2.

Открываем заднюю крышку и переворачиваем ее.

⚠️ Обратите внимание!

Для аккуратного разделения рекомендуем использовать Фен. При этом, нагревать нужно аккуратно, чтобы не повредить поверхность устройства.

Как разобрать Sony Xperia L2, Шаг 3/1 Как разобрать Sony Xperia L2, Шаг 3/2

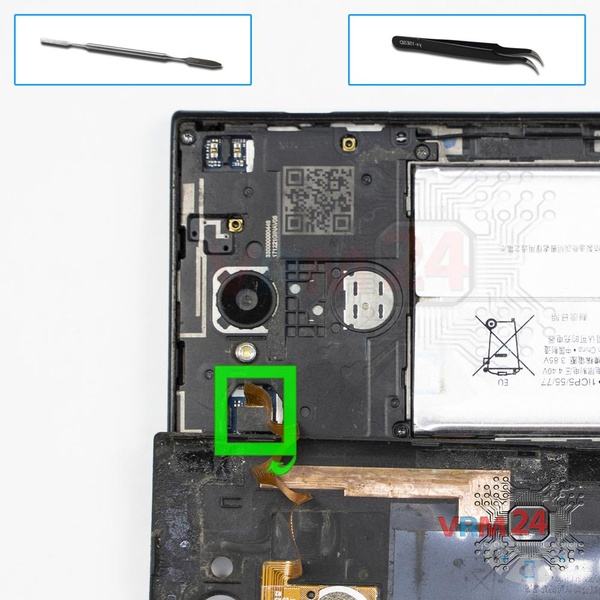

Шаг 3.

Отсоединяем коннектор датчика отпечатка пальцев и убираем крышку.
Как разобрать Sony Xperia L2, Шаг 4/1 Как разобрать Sony Xperia L2, Шаг 4/2

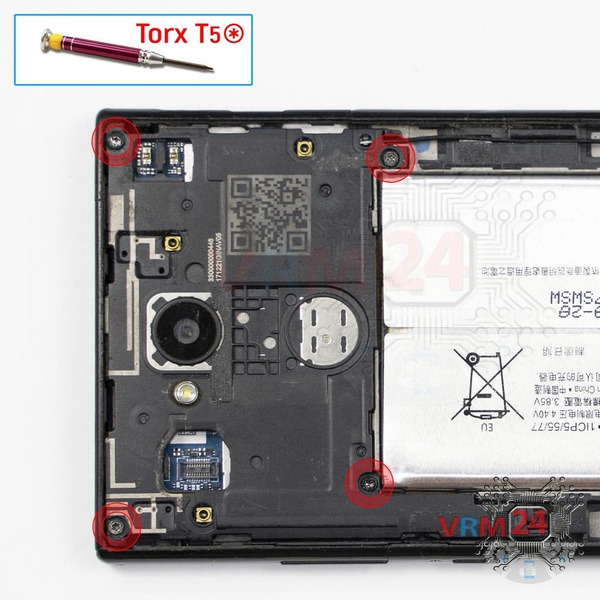

Шаг 4.

При помощи отвертки (шестигранная Т5) откручиваем 4 винта.
Как разобрать Sony Xperia L2, Шаг 5/1 Как разобрать Sony Xperia L2, Шаг 5/2

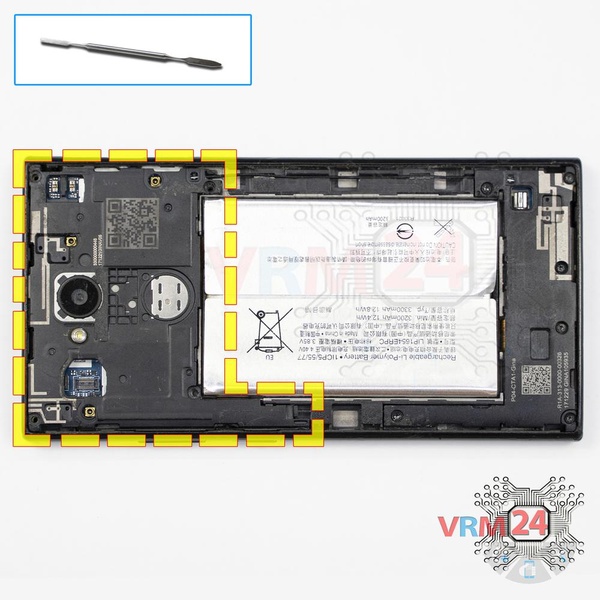

Шаг 5.

Отсоединяем крышку.
Как разобрать Sony Xperia L2, Шаг 6/1 Как разобрать Sony Xperia L2, Шаг 6/2

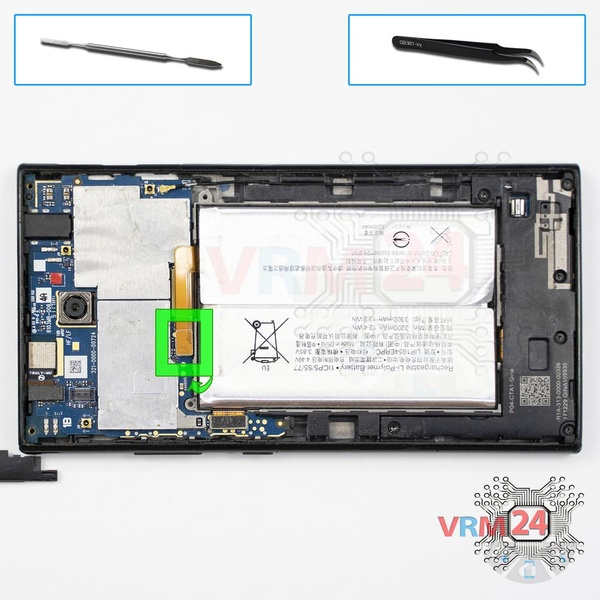

Шаг 6.

Отсоединяем коннектор аккумуляторной батареи. Модель батареи для Sony Xperia L2 - LIP1654ERPC. ⚠️ Обратите внимание! Настоятельно рекомендуем отсоединить коннектор, чтобы избежать возможного замыкания в процессе разборки.

Как разобрать Sony Xperia L2, Шаг 7/1 Как разобрать Sony Xperia L2, Шаг 7/2

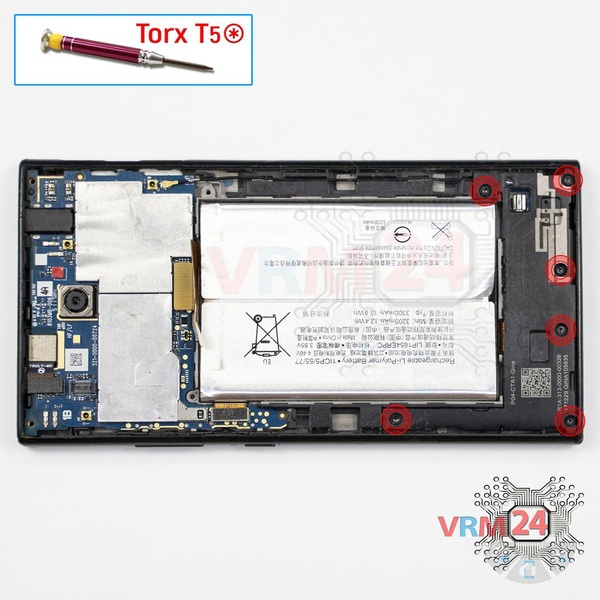

Шаг 7.

При помощи отвертки (шестигранная Т5) откручиваем 6 винтов.
Как разобрать Sony Xperia L2, Шаг 8/1 Как разобрать Sony Xperia L2, Шаг 8/2

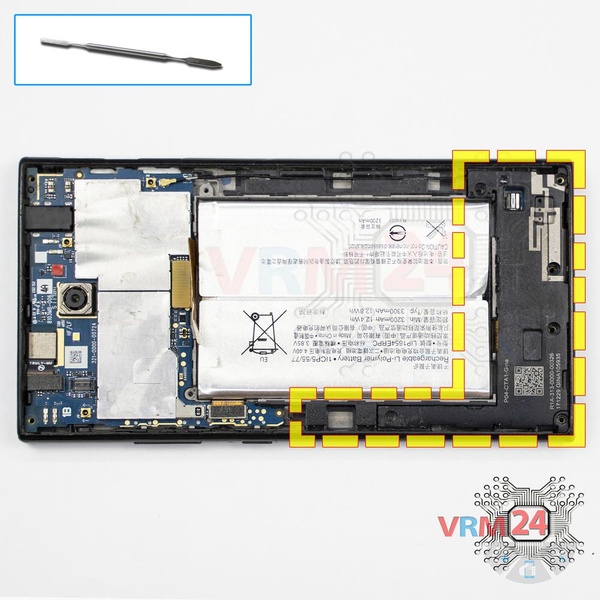

Шаг 8.

Отсоединяем нижний блок с динамиком.
Как разобрать Sony Xperia L2, Шаг 9/1 Как разобрать Sony Xperia L2, Шаг 9/2

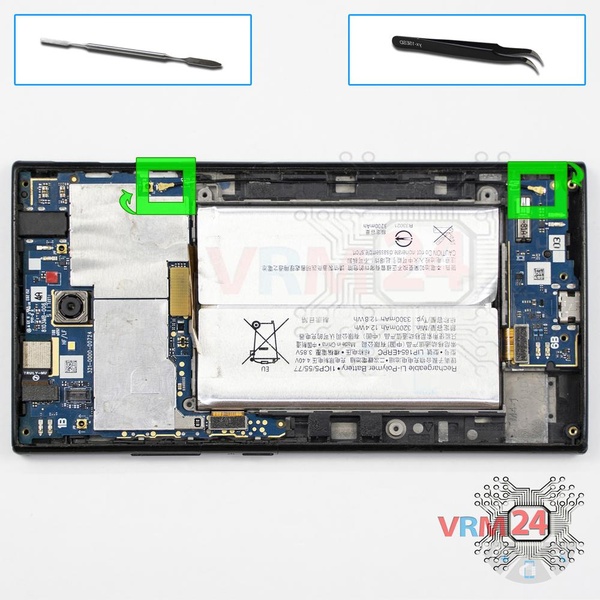

Шаг 9.

Отсоединяем коннекторы и снимаем коаксиальный кабель.
Как разобрать Sony Xperia L2, Шаг 10/1

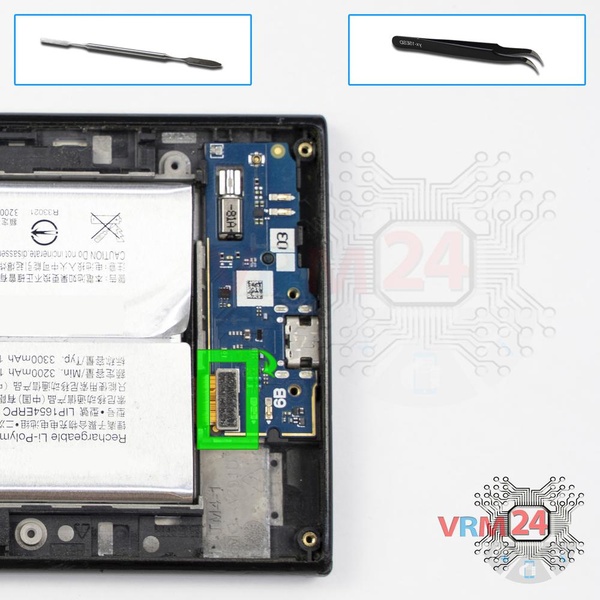

Шаг 10.

Отсоединяем коннекторы на дополнительной печатной плате.
Как разобрать Sony Xperia L2, Шаг 11/1 Как разобрать Sony Xperia L2, Шаг 11/2

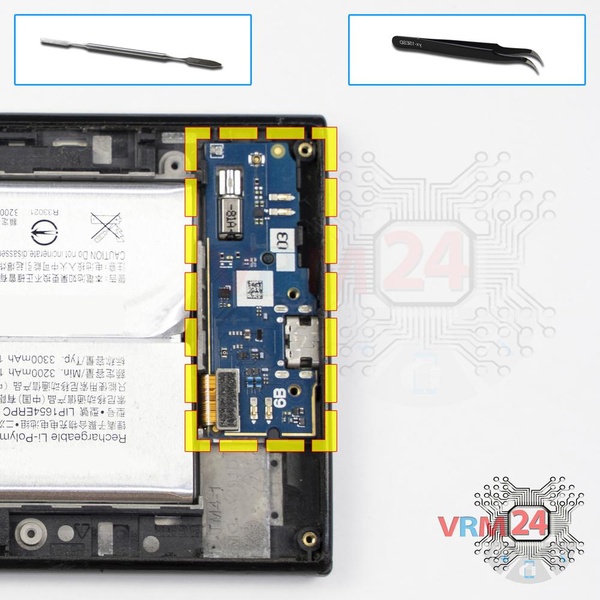

Шаг 11.

Снимаем печатную плату.
Как разобрать Sony Xperia L2, Шаг 12/1 Как разобрать Sony Xperia L2, Шаг 12/2

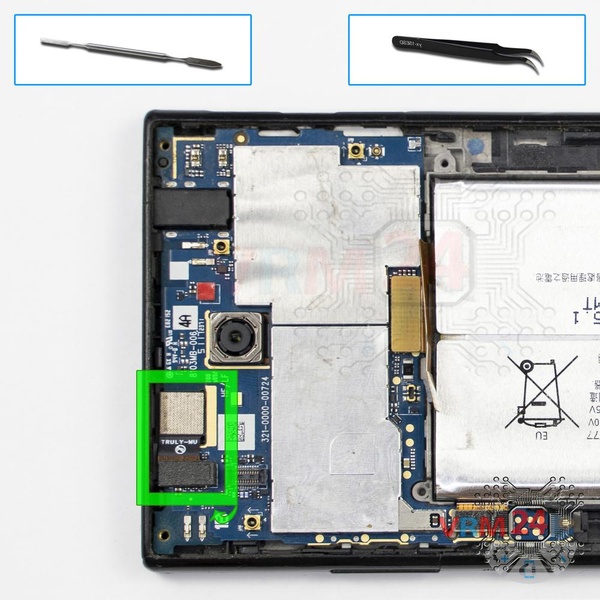

Шаг 12.

Отсоединяем коннектор на печатной плате и снимаем фронтальную камеру.
Как разобрать Sony Xperia L2, Шаг 13/1 Как разобрать Sony Xperia L2, Шаг 13/2

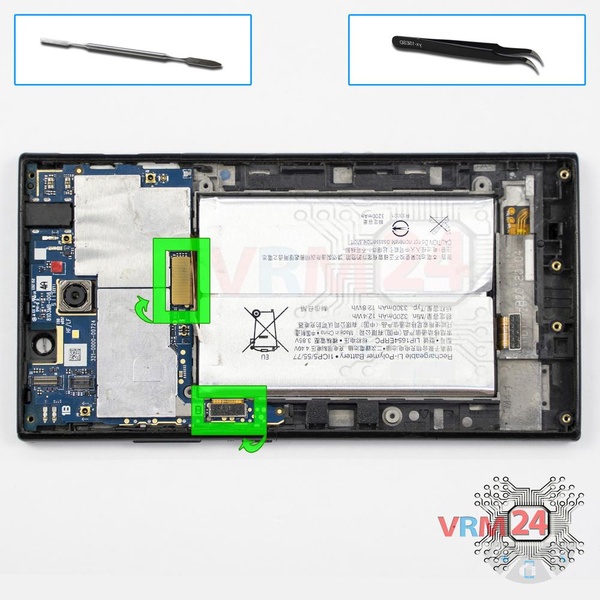

Шаг 13.

Отсоединяем коннекторы на печатной плате.
Как разобрать Sony Xperia L2, Шаг 14/1 Как разобрать Sony Xperia L2, Шаг 14/2

Шаг 14.

Снимаем печатную плату.
Как разобрать Sony Xperia L2, Шаг 15/1 Как разобрать Sony Xperia L2, Шаг 15/2

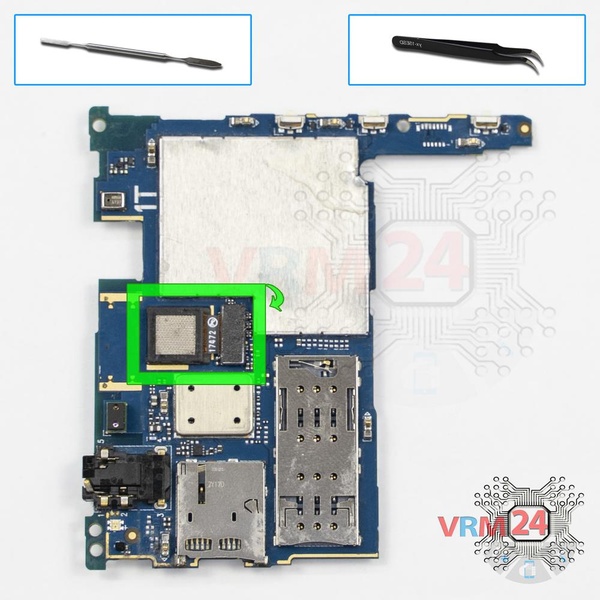

Шаг 15.

Отсоединяем коннектор на печатной плате и снимаем основную камеру.

Подробные видео инструкции по разборке и ремонту Sony Xperia L2 от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.

#инструкции #Sony #Sony Xperia L2
Евгений Кузьмин

Evgenii Kuzmin

Специалист сервисного центра

Разборка\Ремонт имеет среднюю сложность и по времени занимает примерно 15 минут.
Наше руководство подходит для всех моделей Sony Xperia L2 — Сони Иксперия Л2, выпущенных для рынков разных стран.
