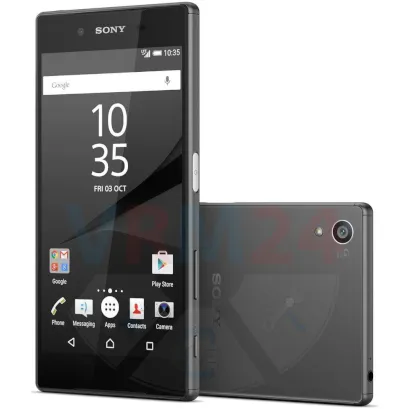

Разборка/Ремонт мобильного девайса Sony Xperia Z5 (Сони Иксперия З5 E6603) с описанием каждого шага и необходимого набора инструментов.
Просмотры
Нравится
Поделиться
Вопросы
Шаг 1.
⚠ Перед тем, как приступить к разборке, не забудьте выключить телефон.
Шаг 2.
Открываем защитную планку/заглушку, скрывающую коннекторы Сим карт. При помощи пальцев или пинцета извлекаем лоток с картами.
Шаг 3.
Для аккуратного разделения, рекомендуем использовать такие специальные нагревательные устройства, как сепаратор, паяльный фен или нагревательный коврик. Можно использовать домашний фен, но придется сделать сопло вручную или иметь подходящее в комплекте, для аккуратного нагрева и концентрации теплового потока в нужном месте.
ℹ️ Поверхность крышки необходимо нагреть для размягчения клеевой основы под ней. Приблизительная температура нагрева 50° С. Используйте тонкую пластиковую пленку или очень тонкий медиатор для расклейки.
Для облегчения процесса, можно применить изопропиловый спирт, но очень аккуратно и смочить только саму пленку. Зачастую самое сложно пропустить инструмент между разделяемыми частями, обычно для этого выбирается дальний край от шлейфов или кнопок.
Не допускается при разделении использовать рычаг или любое усилие способное повредить внутренние элементы.
Шаг 4.
ℹ️ В модели Sony Xperia Z5 E6603, установлен аккумулятор (АКБ) LIS1593RPC емкостью 2900 мАч.
⚠ Настоятельно рекомендуем отсоединить коннектор, чтобы избежать возможного замыкания в процессе разборки.
Так же, постарайтесь не использовать металлический инструмент для отсоединения коннектора АКБ или делайте это очень аккуратно.
Шаг 5.
Отклеиваем аккумуляторную батарею.
Шаг 6.
При помощи отвертки (крестовая 1,5 мм PH000) откручиваем два винта.
Шаг 7.
Отсоединяем фиксатор для шлейфа с контактами на полифонический динамик и вибромотор.
Шаг 8.
Отворачиваем шлейф с контактами на динамик и вибромотор.
Шаг 9.
Отсоединяем нижний антенный блок с полифоническим (музыкальным) динамиком.
Шаг 10.
Отсоединяем коннекторы на дисплейный модуль, микрофон и разъем зарядки, верхний на датчик отпечатка, полифонический динамик и вибромотор.
Шаг 11.
При помощи отвертки (крестовая 1.5 мм, она же Phillips PH000) откручиваем два винта и вынимаем небольшую крышку.
Шаг 12.
Отсоединяем коннектор на печатной плате и снимаем основную камеру.
Шаг 13.
Отсоединяем коннектор и отгибаем шлейф разъема гарнитуры.
Шаг 14.
При помощи отвертки (крестовая 1,5 мм PH000) откручиваем один винт и снимаем крышку с антеннами.
Шаг 15.
Отсоединяем коннектор на печатной плате и снимаем фронтальную камеру.
Шаг 16.
Аккуратно снимаем печатную плату. Не нужно использовать рычаг или стараться достать плату силой, убедитесь, что ничто не мешает и не держит плату.
⚠ Не изгибайте печатную плату при демонтаже и не просовывайте инструменты под нее. Незаметно для себя, вы можете повредить компоненты или шлейфы с внутренней стороны.
Шаг 17.
Отсоединяем шлейфы с микрофоном и разъемом зарядки.
Шаг 18.
ℹ️ В корпусе остались: динамик (слуховой) и разъем гарнитуры.
Если у вас есть вопрос, задайте его нам, и мы постараемся ответить максимально подробно. Если эта статья была вам полезна, пожалуйста, оцените её.
