Разборка/Ремонт мобильного девайса Tecno Camon 19 (Техно Камон 19) с описанием каждого шага и необходимого набора инструментов.

⚠️️ Перед разборкой не забудьте выключить телефон.

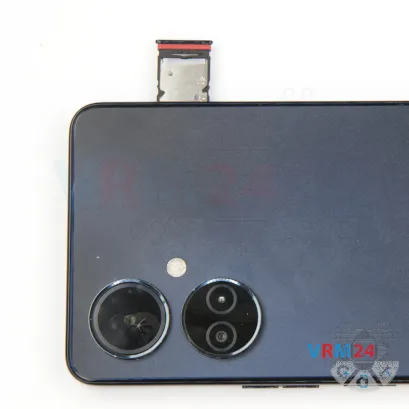

В самом начале нам нужно вынуть лоток карт, для этого берем специальный инструмент, вставляем его в отверстие и выталкиваем комбинированный лоток для сим карт и карт памяти.

После этого нам необходимо нагреть поверхность задней крышки до температуры примерно 65-70°С. Для этого используем нагревательный коврик, можно использовать фен.

Чтобы снять заднюю крышку, мы используем пластиковую пленку. Это защитная пленка от нового дисплея или пленка из канцелярского магазина. Вставляем ее в отверстие между средней и задней крышкой и проводим ей повдоль задней крышки, чтобы отсоединить ее.

Наша задняя крышка, идет отдельно от крышки камер, поэтому задняя крышка приклеевается вокруг крышки камер. О линзах можно не беспокоиться, но проклейка в этой области очень крепкая.

Переходим к откручиванию винтов в верхней части.

Чтобы открутить десять винтов, мы используем крестовую отвертку 1,5 мм или Philips #000.

Это позволит нам отсоединить крышку и добраться до разъема аккумулятора, который нам нужно будет отсоединить.

И с помощью неметаллического инструмента нам нужно отсоединить крышку, скрывающую материнскую плату. Крышка, кстати, защищает камеры.

Отсоедините разъем аккумулятора при первой возможности. Во избежание повреждений используйте неметаллический или пластиковый инструмент.

ℹ️️ В модели Tecno Camon 19 установлен аккумулятор BL-49LT емкостью 5000 мАч.

Переходим к откручиванию семи черных винтов в нижней части. Отвертка та же крестовая 1,5 мм.

Отверткой Philips 1,5 мм или #000 откручиваем один серебряный винт. Этот винт, очевидно, отличается, поэтому мы рекомендуем размещать все винты на специальной поверхности в легко запоминающемся порядке для обратной сборки.

И можно отсоединить крышку с динамиком.

Находим правильное и удобное место, где можно подцепить крышку и аккуратно приподнимаем ее, раскачивая, поскольку она слегка проклеена с краю.

На крышке также есть небольшая плата для антенн.

Отсоединяем разъем межплатного шлейфа и два разъема двух коаксиальных кабелей. И освобождаем второй шлейф из зажимов на субплате.

Нам нужно открутить один винт, удерживающий субплату. Отвертка та же Phillips 1,5 мм #000.

⚠️️ Кстати,  этот винт явно отличается от предыдущих.

Мы можем отсоединить субплату, осторожно подцепляем за край в нужном месте и вытягиваем ее.

Субплата слегка утоплена в рамку дисплея.

На субплате расположены порт для зарядки, микрофон, порт для гарнитуры и другие элементы с обратной стороны.

А вибромотор остается в рамке дисплея.

После этого отсоединяем разъем межплатного шлейфа и разъем на дисплей.

Отсоединяем разъем, скорее всего на датчик отпечатка пальца.

Затем отсоединяем разъемы двух коаксиальных кабелей и освобождаем сами кабели из зажимов на материнской плате.

И мы можем отсоединить тыльные камеры.

Осторожно придерживая за корпус, чтобы камера не вылетела, при этом важно не задеть линзы, отсоединяем разъем и вынимаем камеру.

Кстати, малая камера слегка приклеена к черной рамке.

Откручиваем один винт фиксирующий материнскую плату.

Та же отвертка Phillips #000 1,5 мм.

А ещё у нас винт - также отличается от предыдущих.

Мы можем отсоединить материнскую плату. Находим правильное и удобное место чтобы подцепить материнскую плату.

Аккуратно отсоединяем ее и переворачиваем.

⚠️️ Не изгибайте печатную плату при демонтаже и не просовывайте инструменты под нее. Незаметно для себя, вы можете повредить компоненты или шлейфы с внутренней стороны.

Затем отсоединяем разъем фронтальной камеры и отворачиваем медное теплоотводящее покрытие.

И отсоединяем разъем тыльной камеры, и нам нужно продеть разъем тыльной камеры через отверстие в материнской плате, чтобы снять камеру.

Осторожно проденьте разъем, чтобы не повредить шлейф.

Кстати, задняя камера слегка приклеена к материнской плате.

ℹ️️ В рамке дисплея остаются: разговорный динамик, аккумулятор, вибромотор, боковые кнопки, коаксиальные кабели.
