Разборка/Ремонт мобильного девайса Tecno Pova 6 (Техно Пова 6) с описанием каждого шага и необходимого набора инструментов.

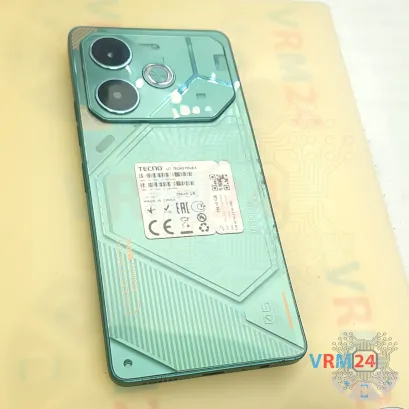

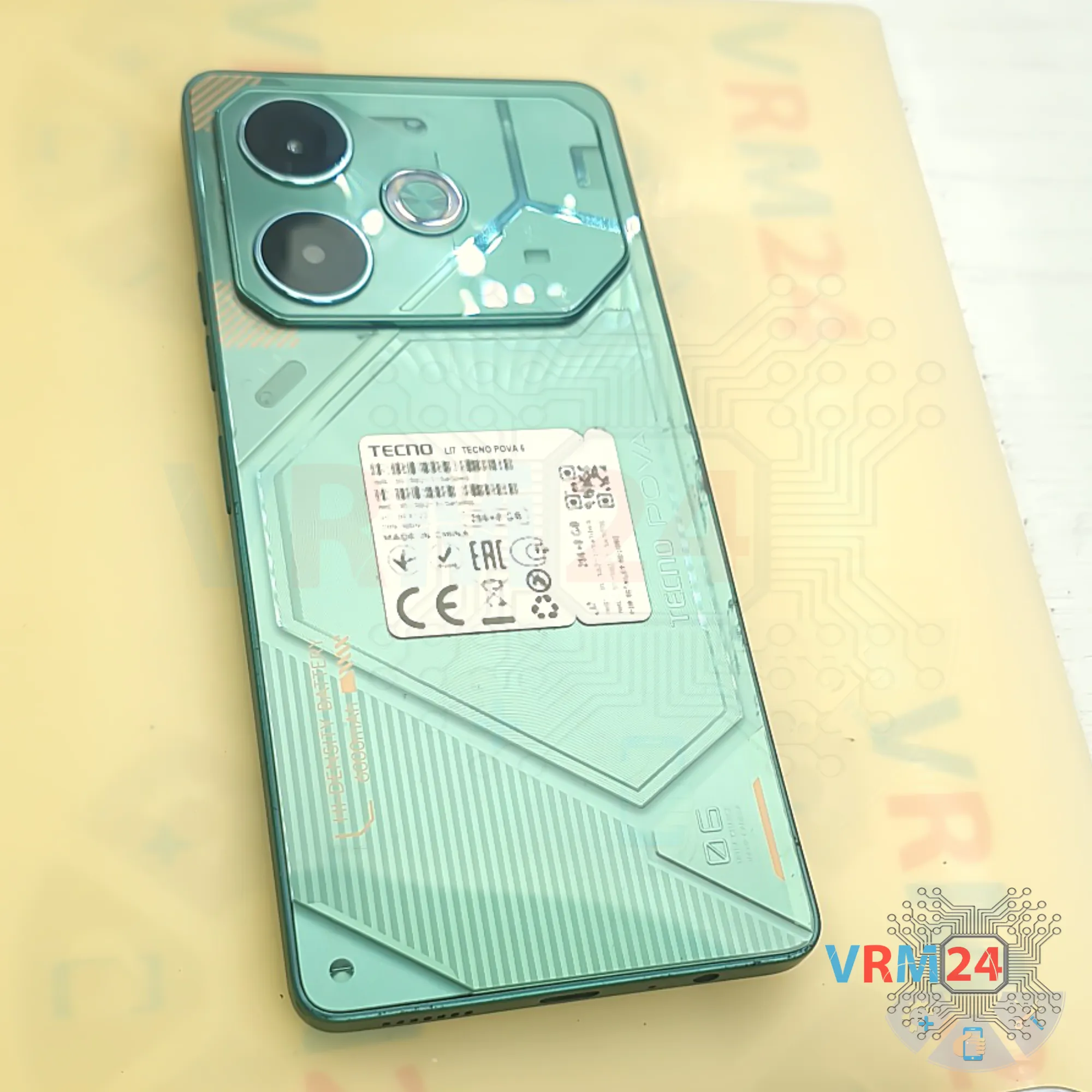

⚠️️ Перед тем, как приступить к разборке, не забудьте выключить телефон.

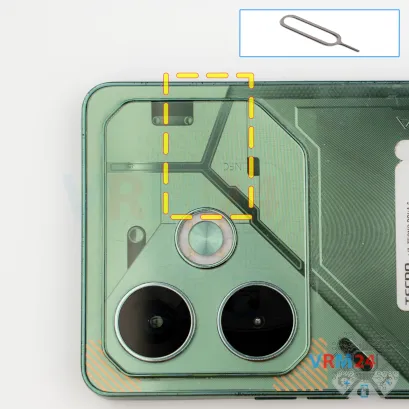

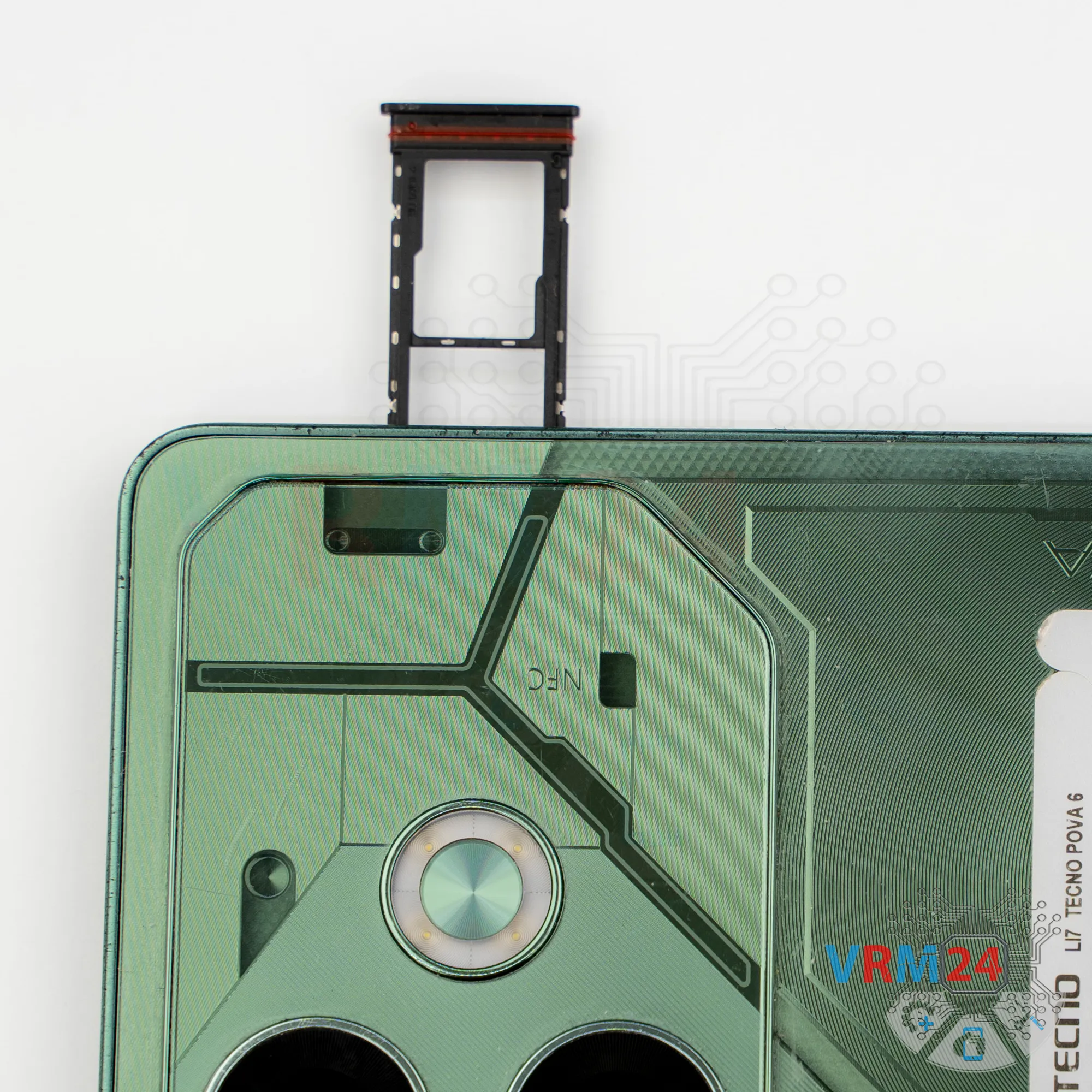

В первую очередь нам нужно вынуть лоток для карт.

Для этого мы используем специальный инструмент, вставляем его в отверстие и аккуратно выталкиваем лоток для карт.

Если лоток у нас плохо выходит, мы можем дополнительно использовать пинцет.

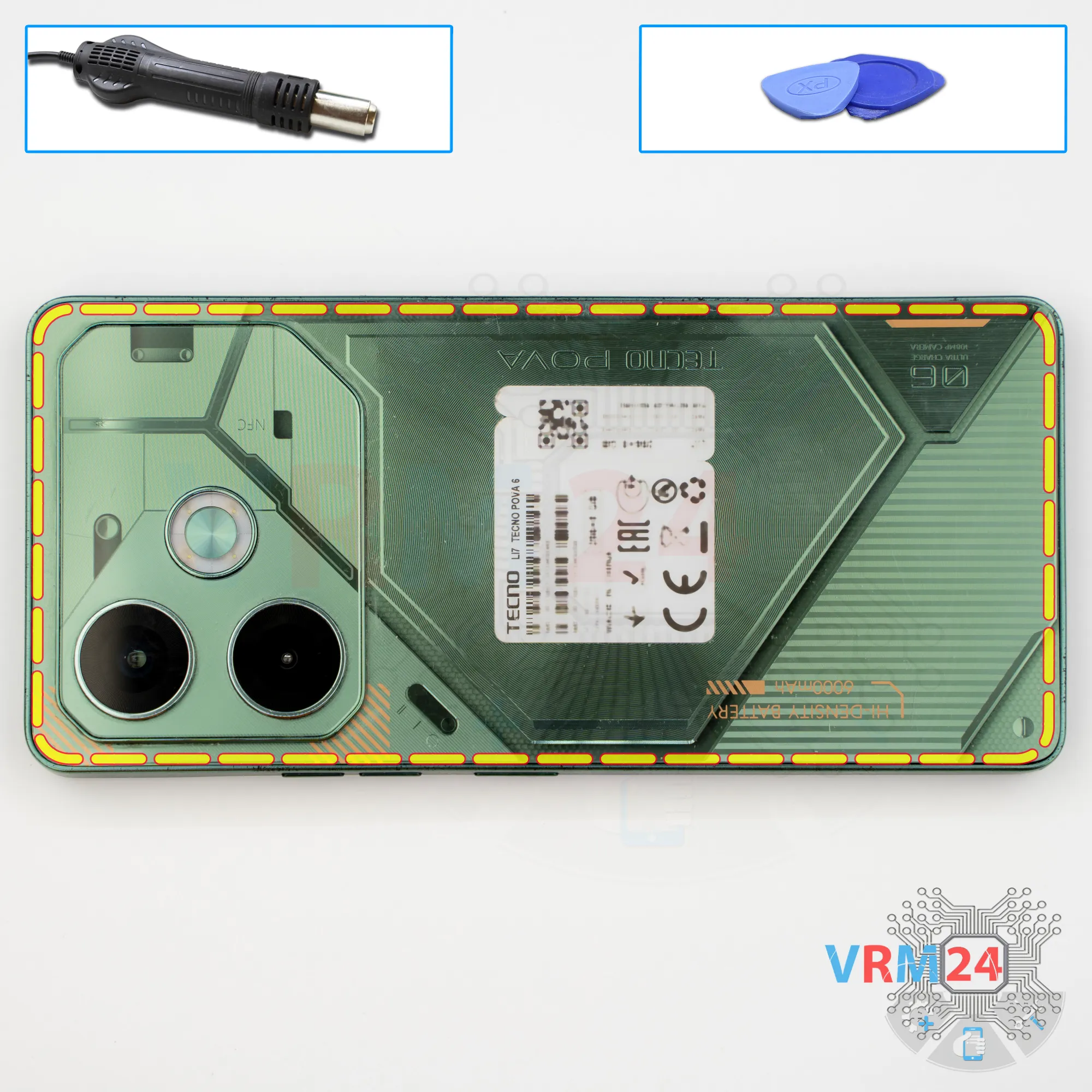

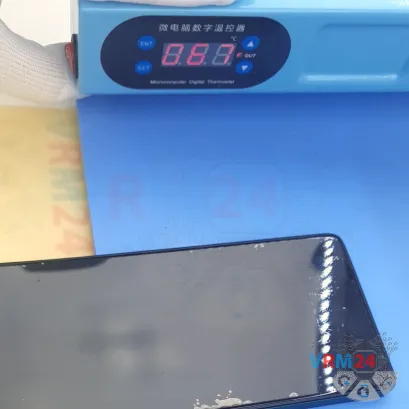

Затем нам нужно прогреть поверхность задней крышки до температуры приблизительно 70 градусов Цельсия или 160 градусов Фаренгейт.

Для этого мы используем нагревательный коврик, но вы можете использовать и фен.

И по истечении 10 минут мы можем переходить к отклеиванию задней крышки.

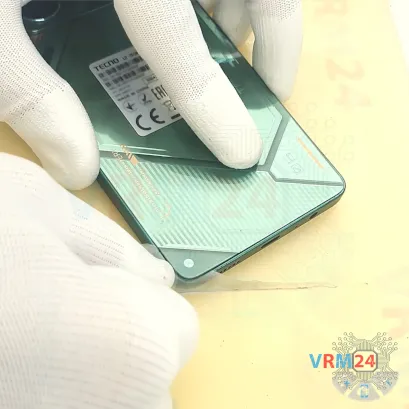

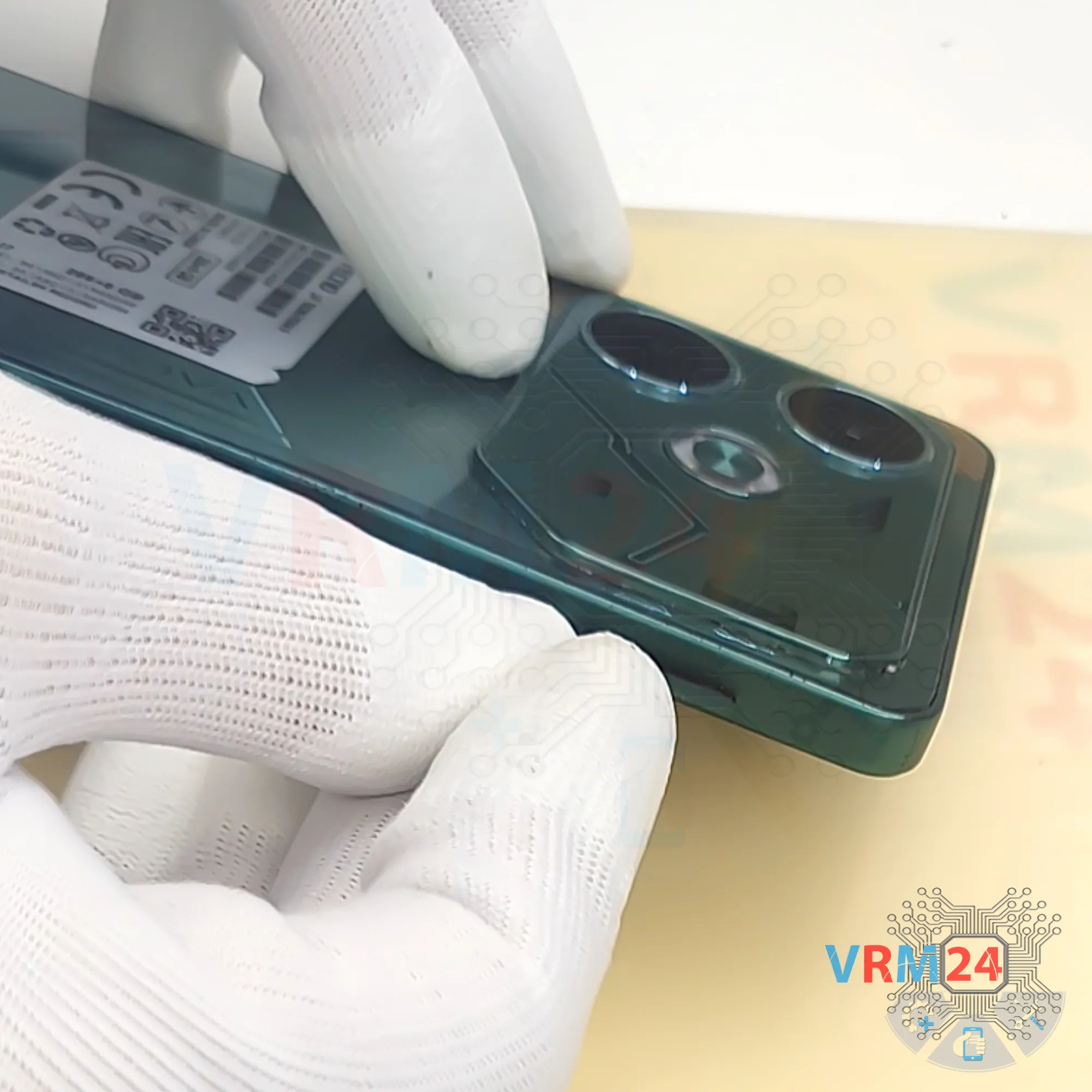

Для этого мы используем тонкую пластиковую пленку, вставляем ее в зазор между задней крышкой и средней крышкой и аккуратно проводим по краю, срезая клеевую основу.

Как всегда нужно быть аккуратным в районе камер, чтобы случайно не задеть линзы.

Также нам нужно не запускать глубоко пленку вовнутрь, поскольку мы не знаем, что располагается под задней крышкой.

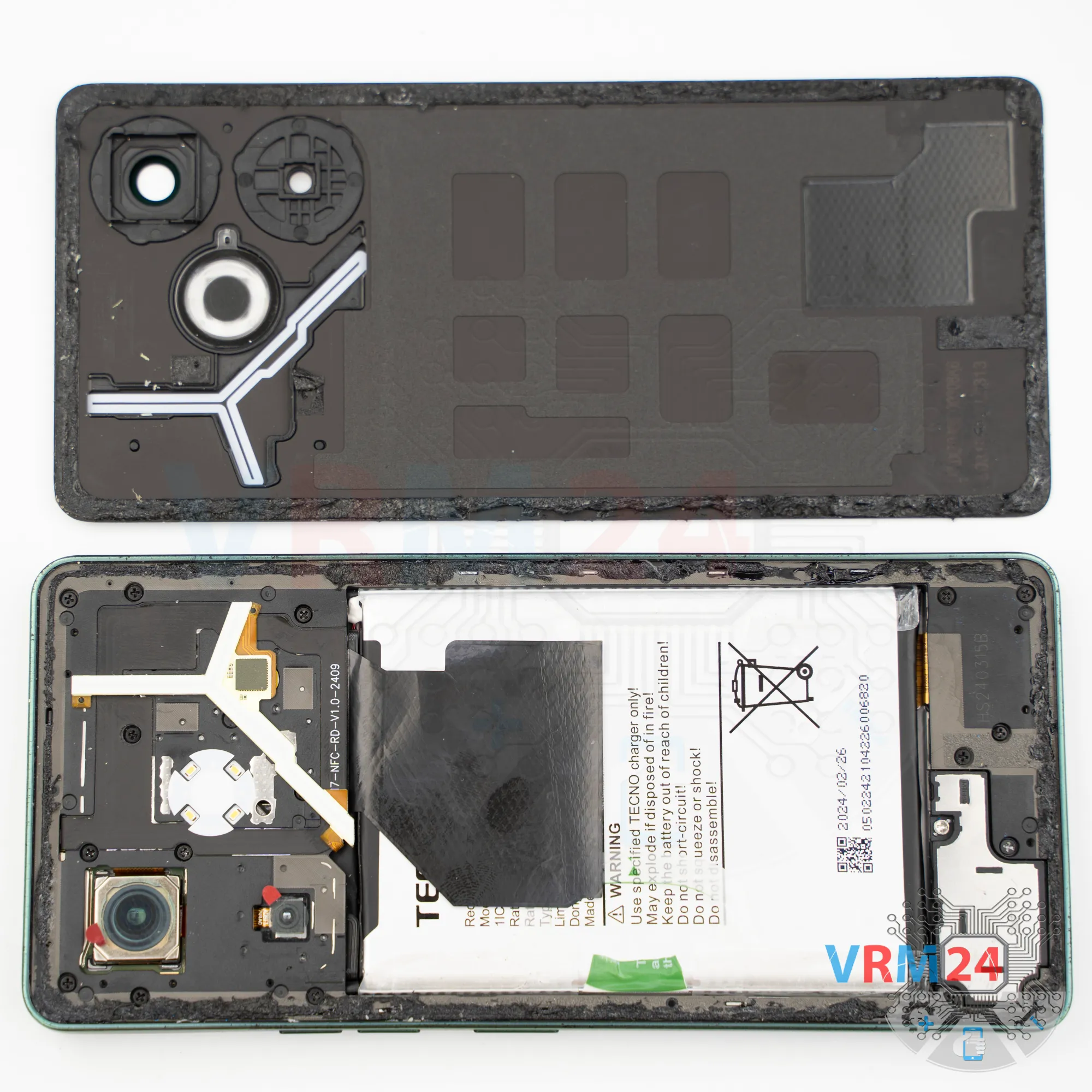

После этого нам нужно закрыть линзы камер. Для этого мы используем специальную защитную пленку.

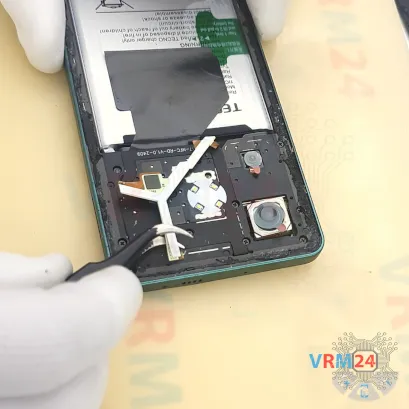

Обратите внимание, что пленку наклеивают не на сами линзы, а на ободок вокруг них.

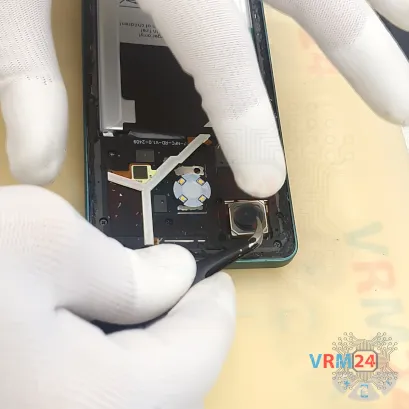

Также обратите внимание на то, как выглядят LED подсветка на этой модели. Нужно быть аккуратными, так как под ней расположены винты.

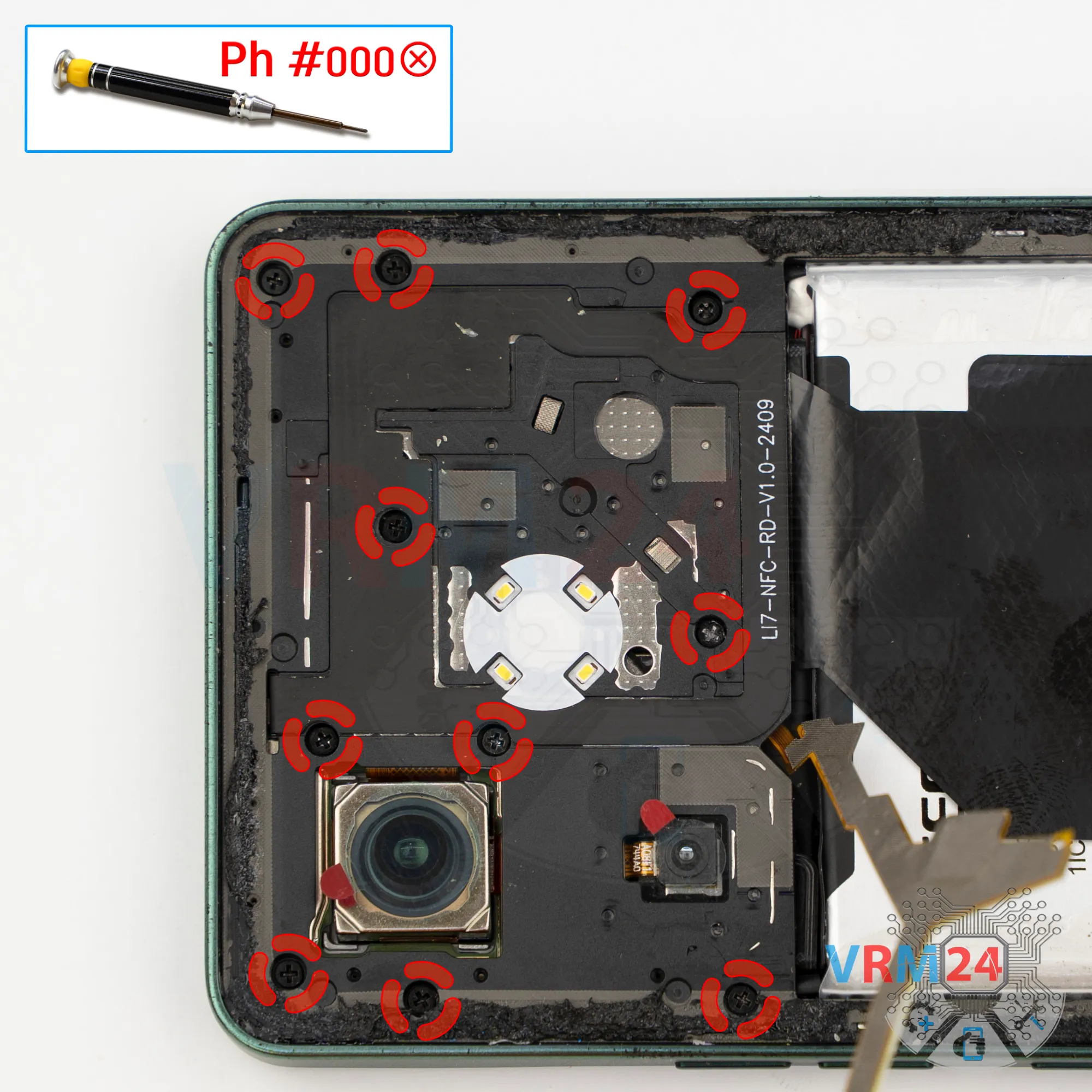

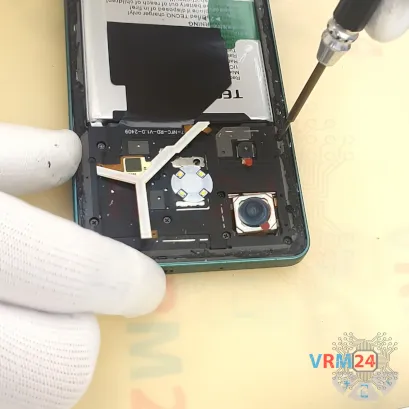

Соответственно мы переходим к выкручиванию винтов.

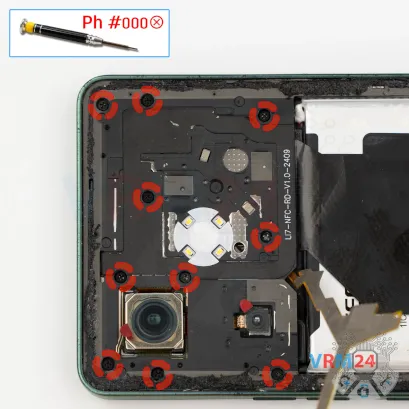

Для этого мы используем крестовую отвертку 1,5 мм или Philips #000.

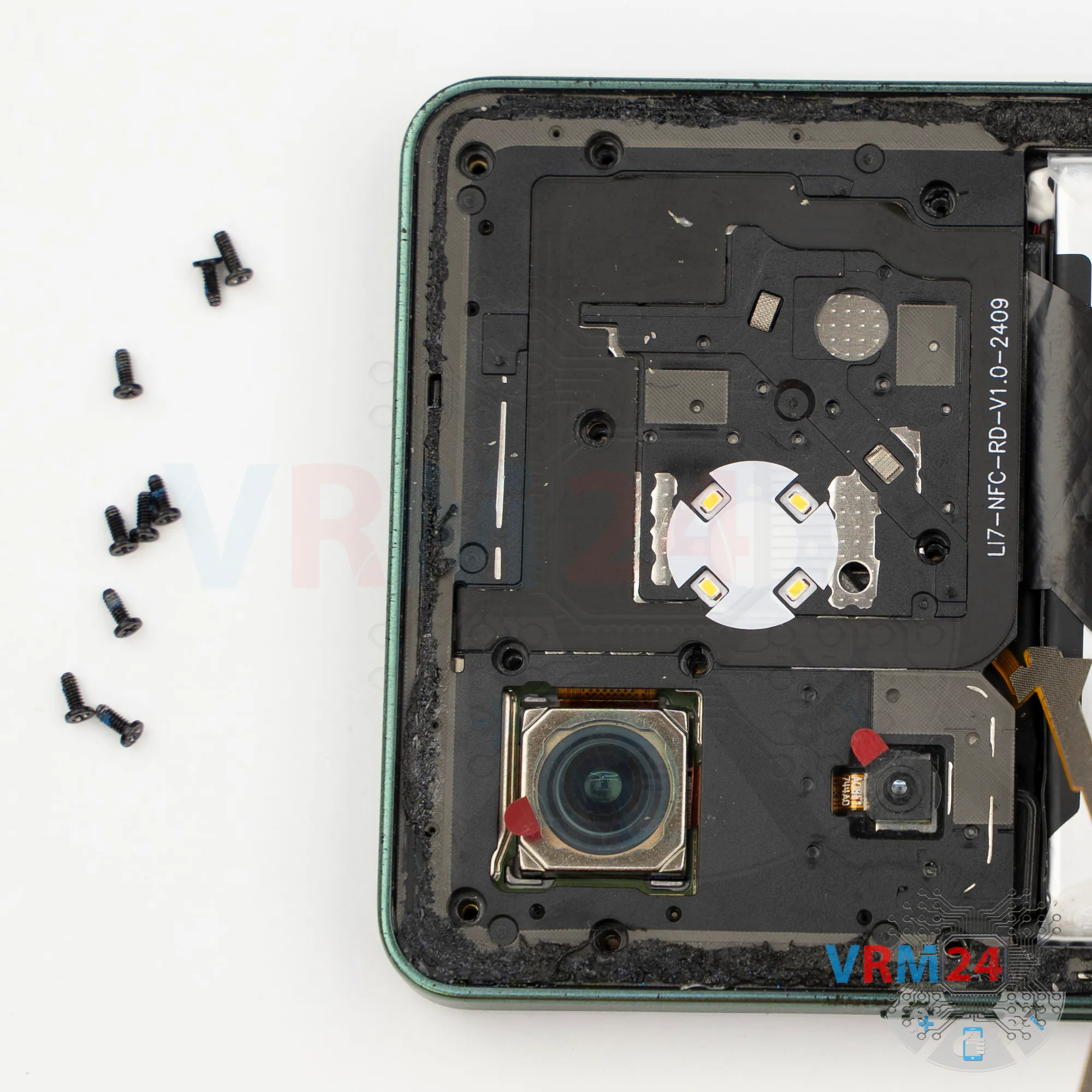

Аккуратно выкручиваем винты, располагаем на специальной поверхности в определенном порядке.

Очень часто винты плохо вкручиваются не в родные отверстия.

Если винты плохо выходят и застревают, мы можем дополнительно использовать пинцет.

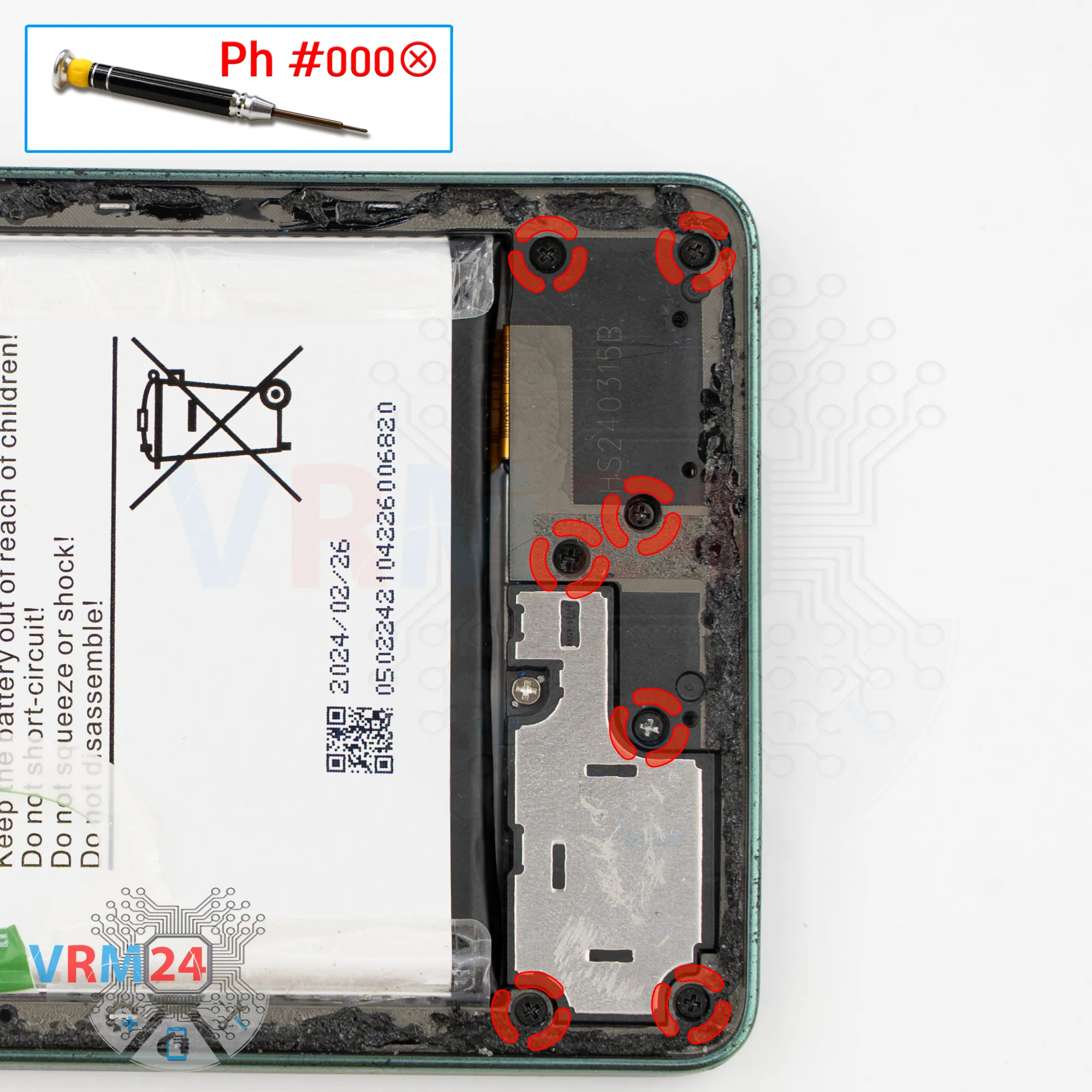

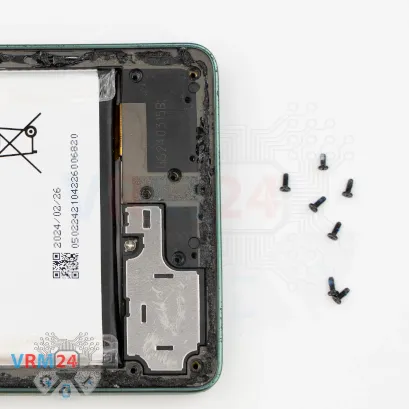

После этого мы переходим к выкручиванию винтов в нижней части.

Обратите внимание, что некоторые винты отличаются, поэтому очень важно запомнить их правильное расположение.

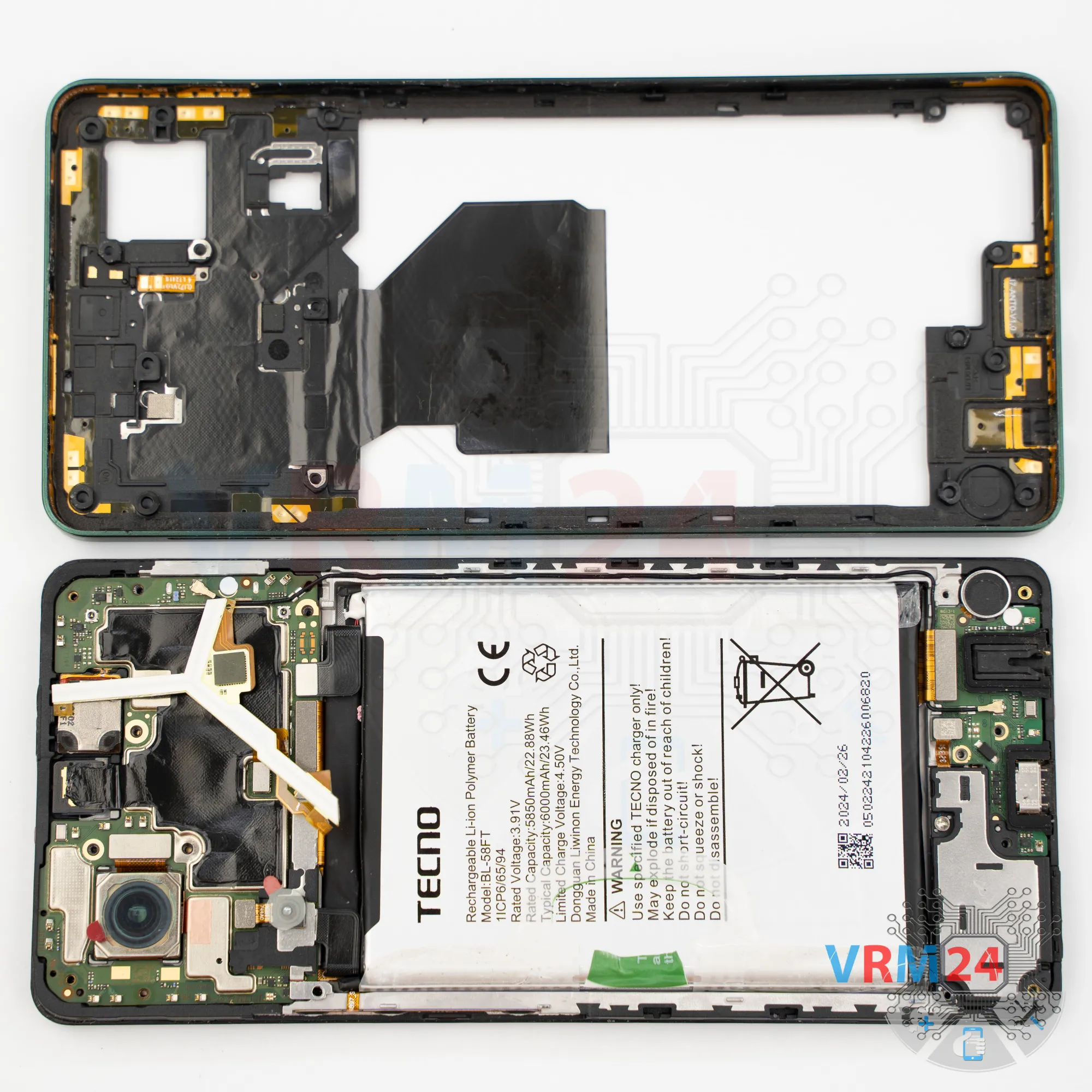

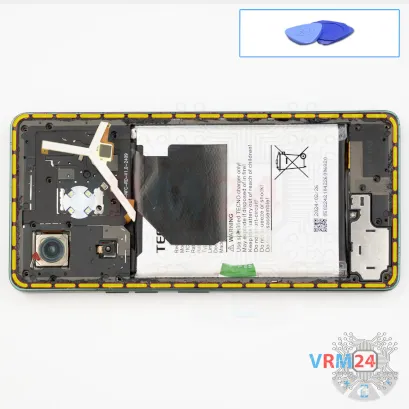

После выкручивания винтов мы переходим к отсоединению средней крышки.

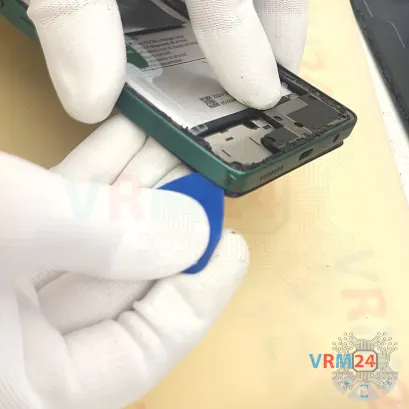

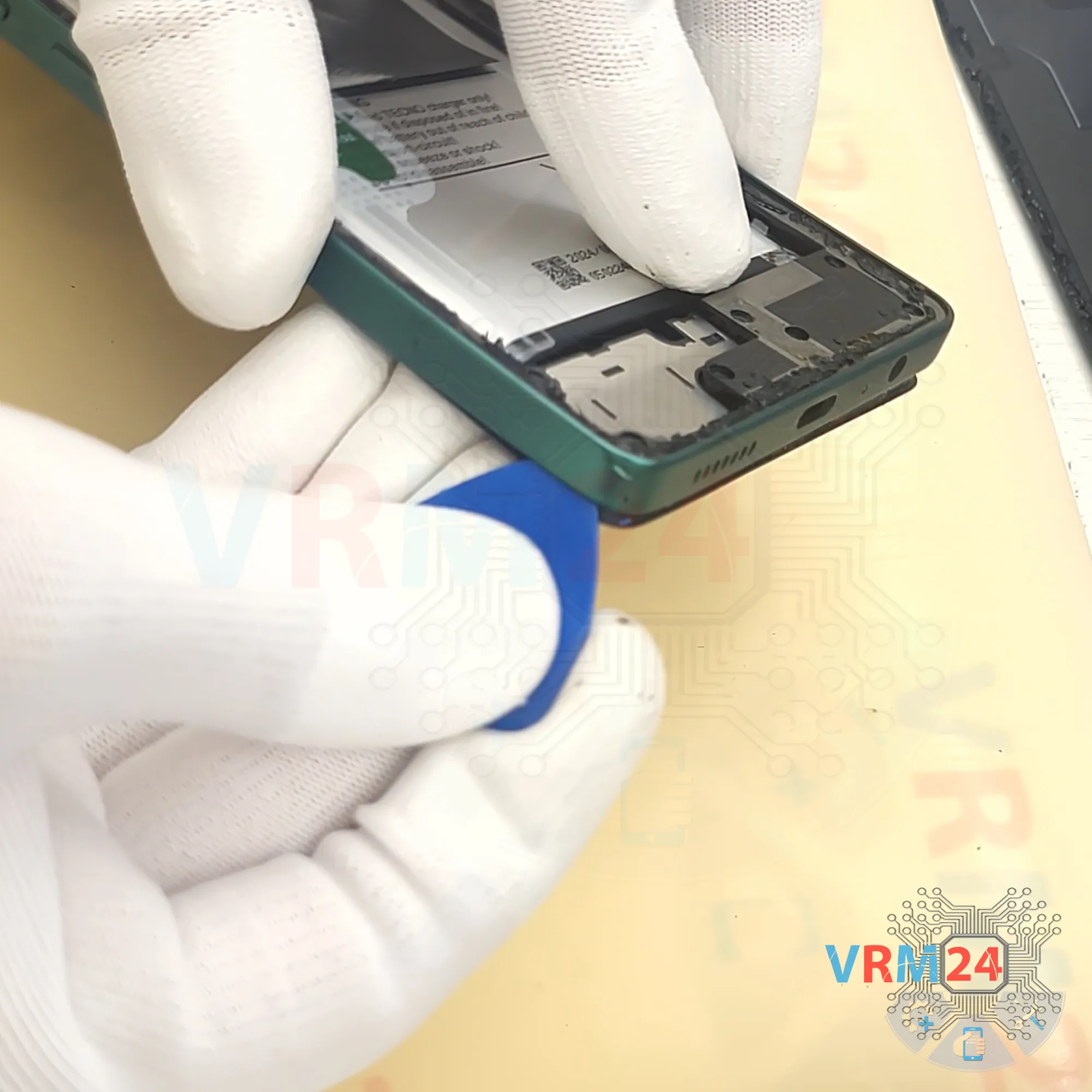

Для этого мы используем тонкую пластиковую пленку, вставляем ее в зазор между средней крышкой и рамкой дисплея в районе отверстия лотка карт, аккуратно проходим по краю, соединяем несколько клипс и уже используем инструмент потолще.

Как всегда, крышка крепко удерживается на краях.

И, как всегда, нам нужно быть аккуратным в районе боковых кнопок и с кромкой дисплея, чтобы случайно ее не повредить.

Итак, мы аккуратно проходим по краю не нужно торопиться - не нужно действовать силой, чтобы не повредить дисплей.

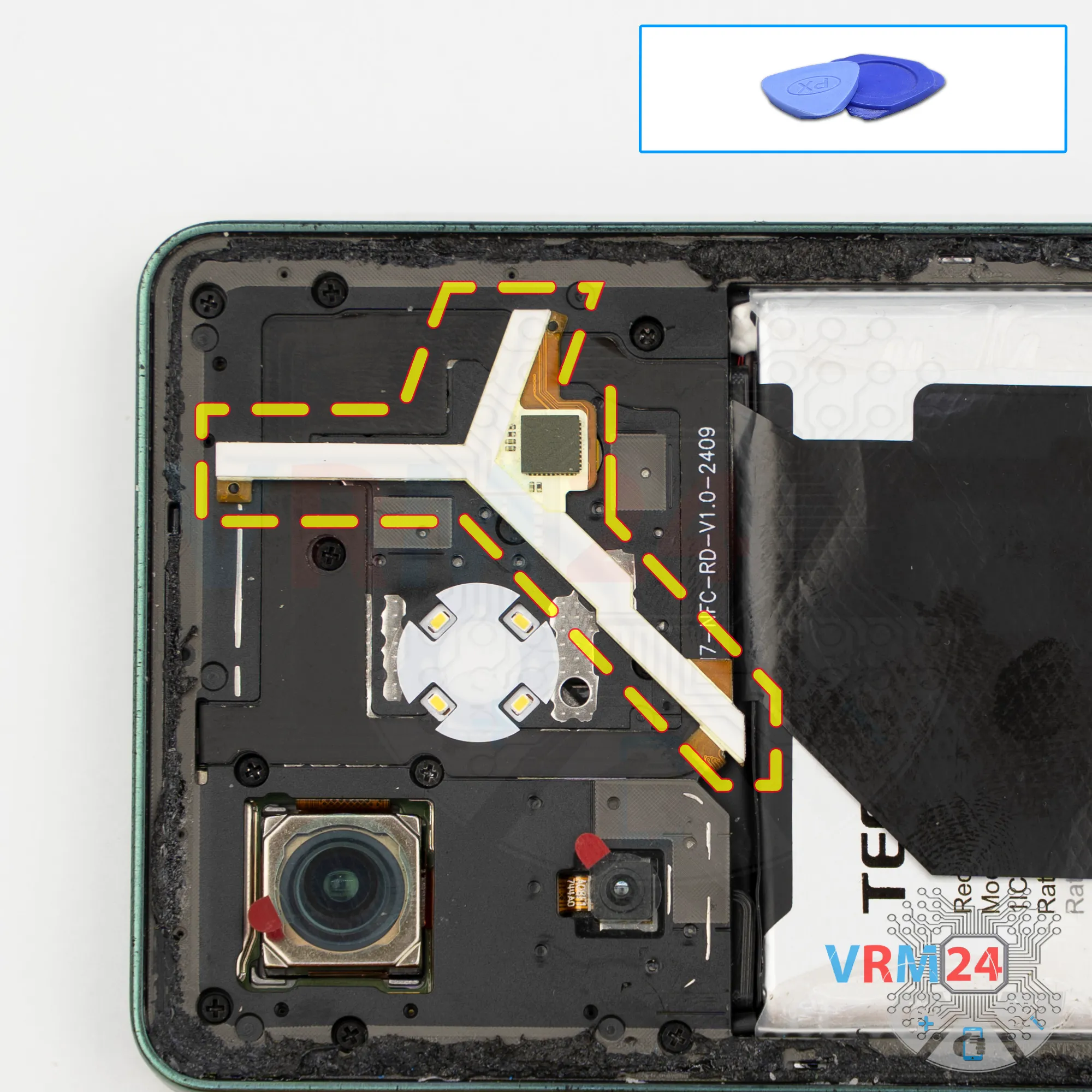

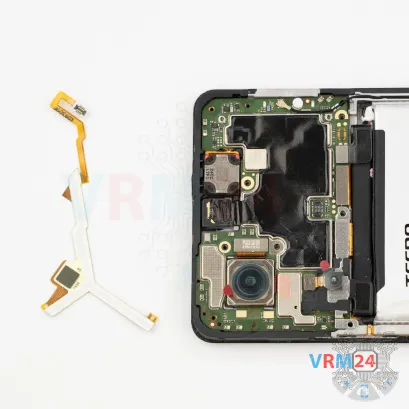

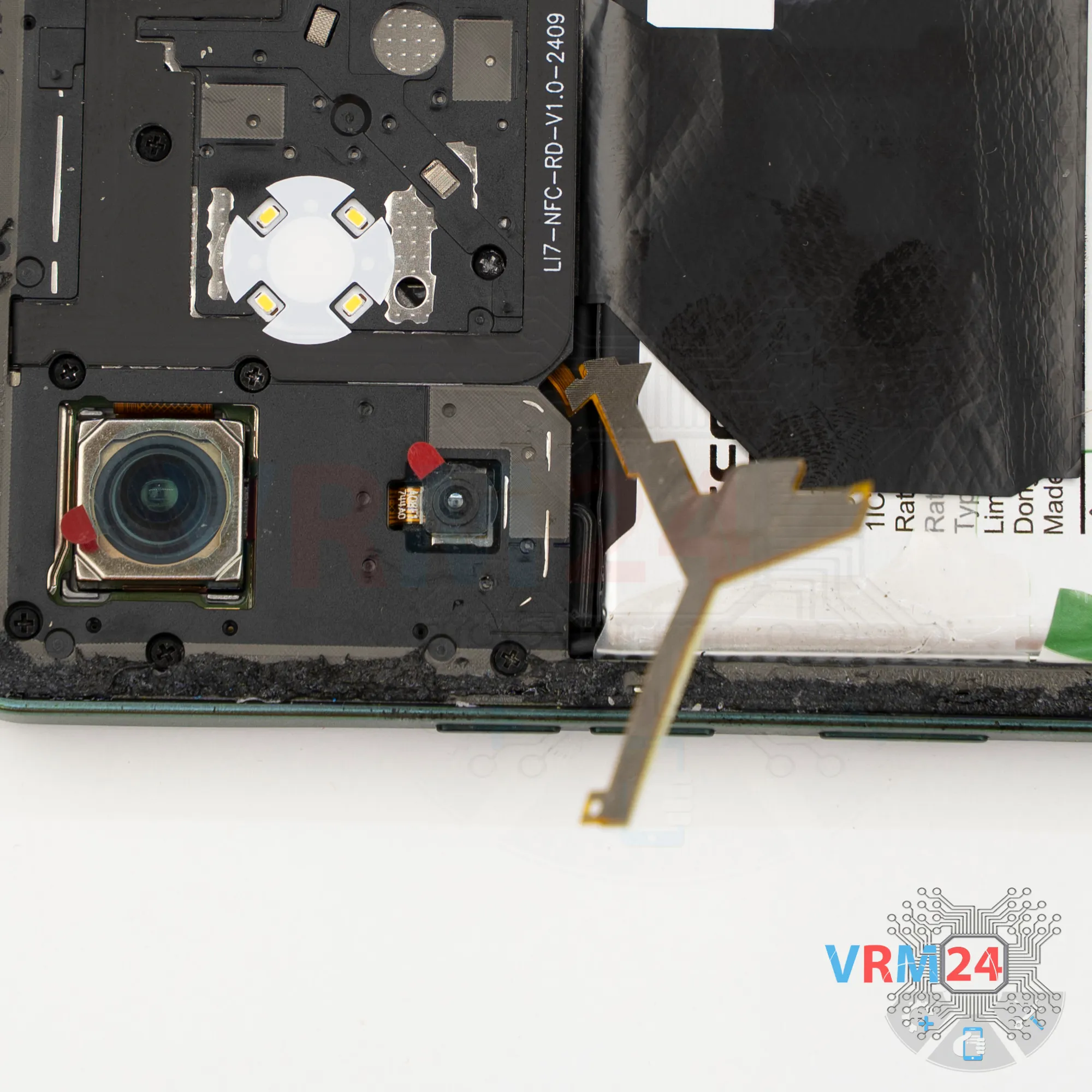

Также нужно обратить внимание, что, когда мы будем отсоединять среднюю крышку - шлейф с подсветкой или со вспышкой он расположен так что, если мы случайно начнем резко поднимать крышку, мы можем оторвать этот шлейф.

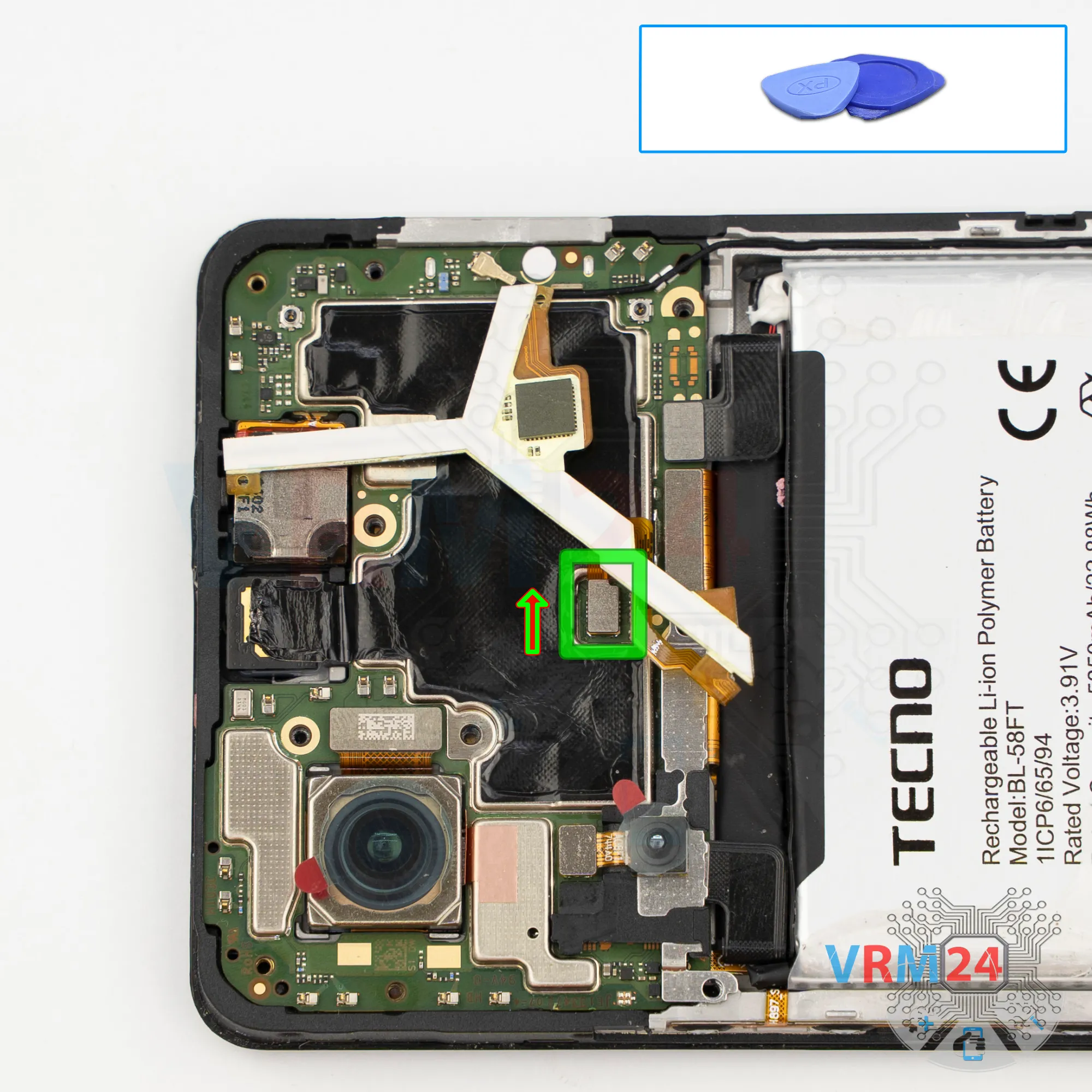

Затем лучше отсоединить разъем и убрать шлейф со вспышкой.

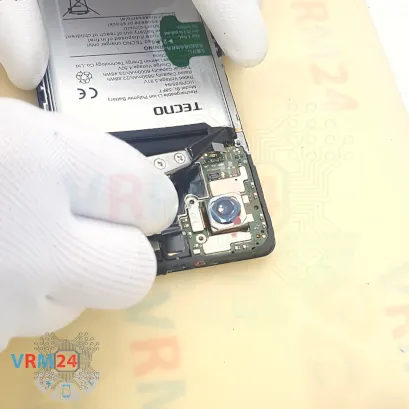

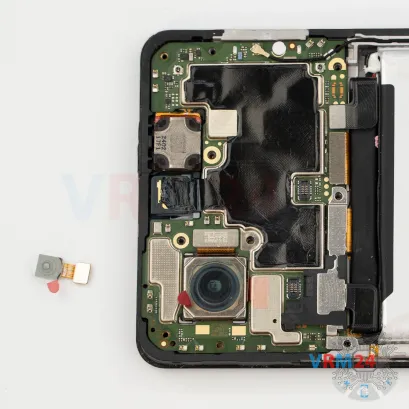

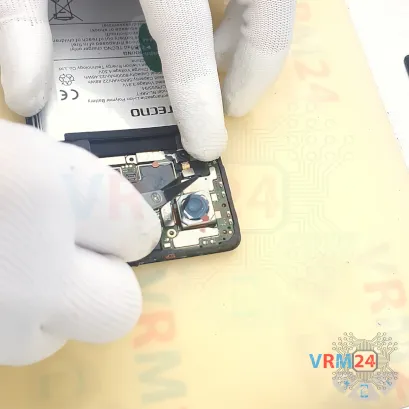

Также отсоединяем небольшую тыльную камеру.

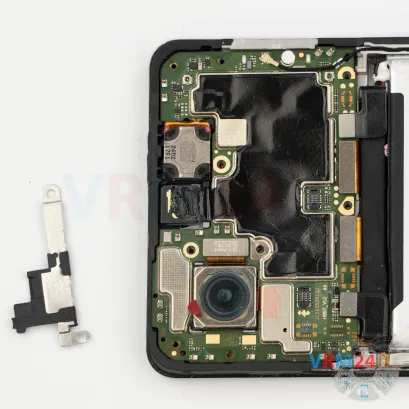

Отсоединяем фиксатор(брекет), который удерживает разъём, на котором лежала тыльная камера.

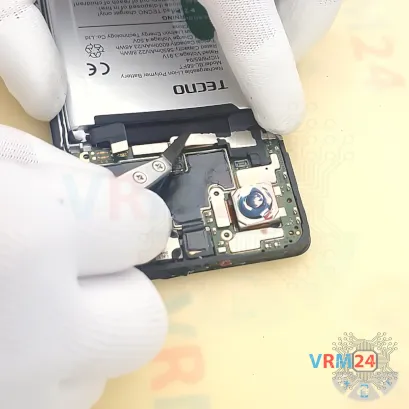

Теперь мы можем отсоединить оба разъема батареи.

ℹ️️ В модели Tecno Pova 6 l17 используется батарея BL-58FT емкостью 6000 мАч.

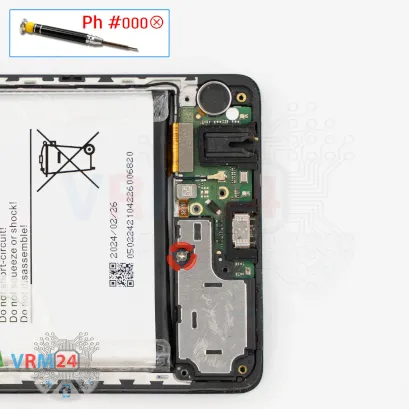

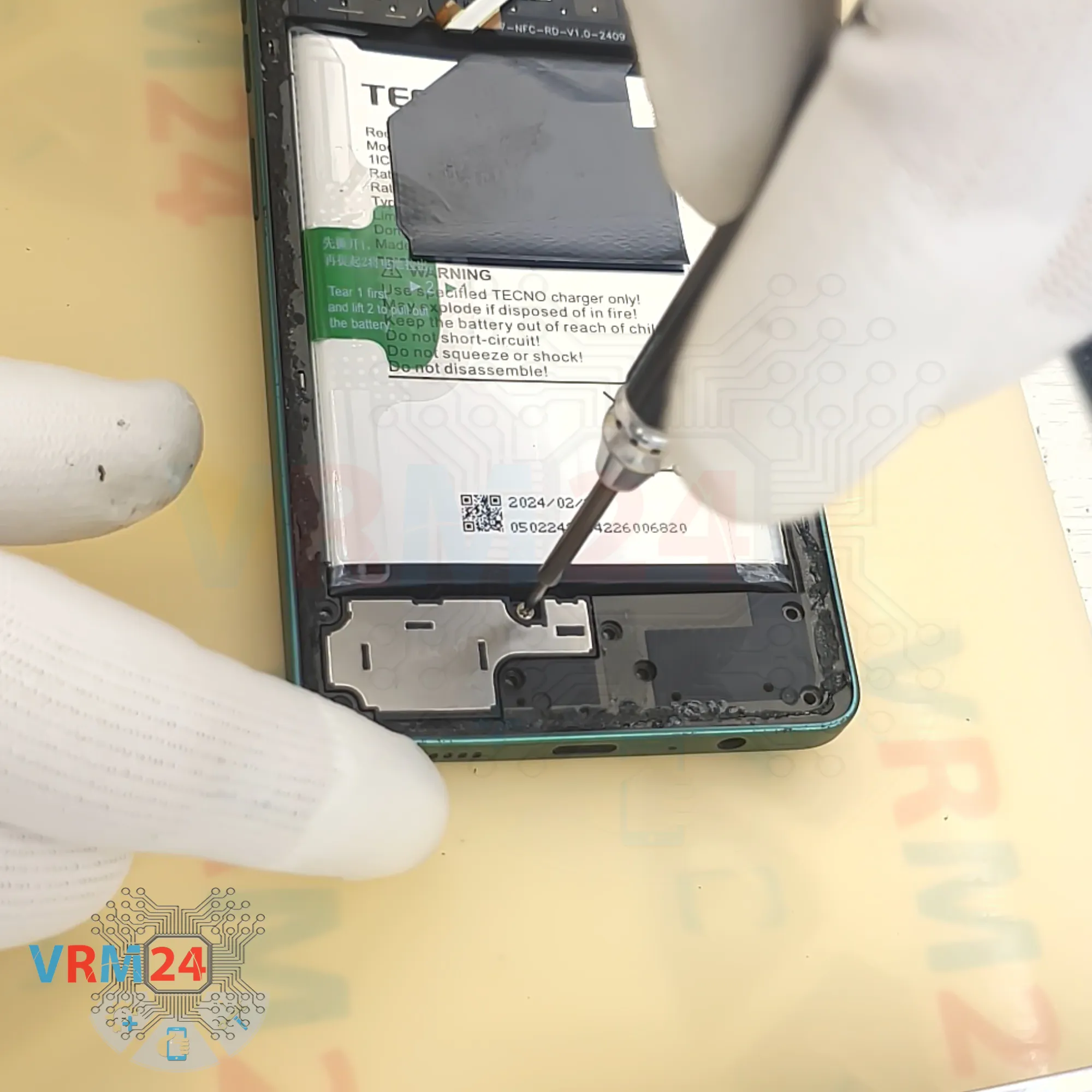

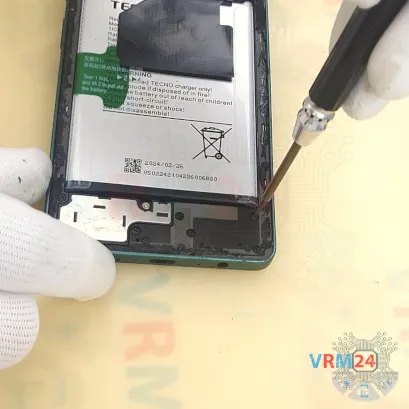

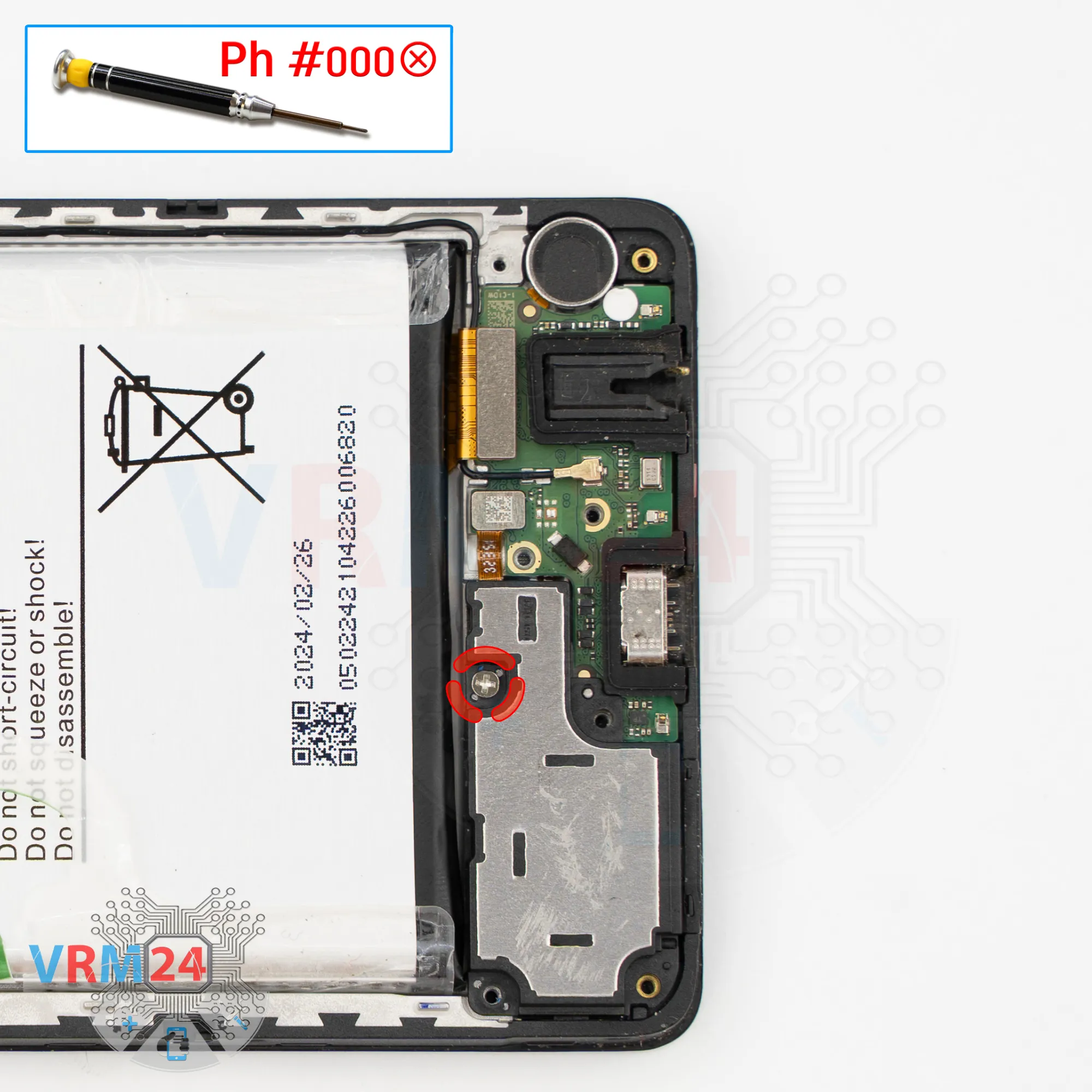

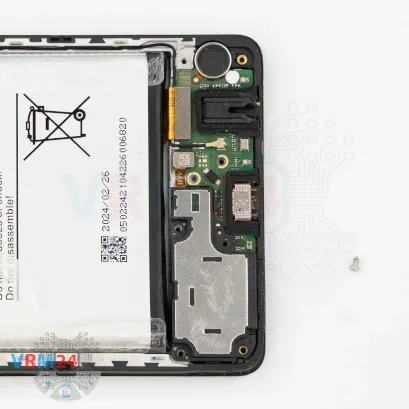

С помощью крестовой отвертки Phillips 1,5 мм (PH #000) выкручиваем маленький серебристый винт, фиксирующий динамик.

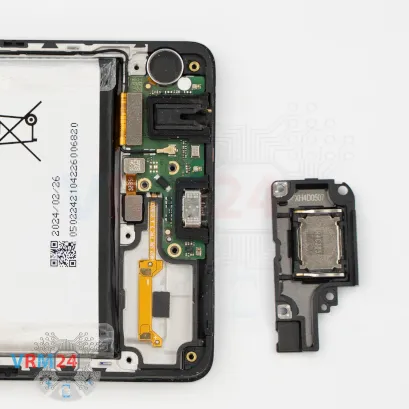

И, конечно же, лучше отсоединять крышку вместе с динамиком.

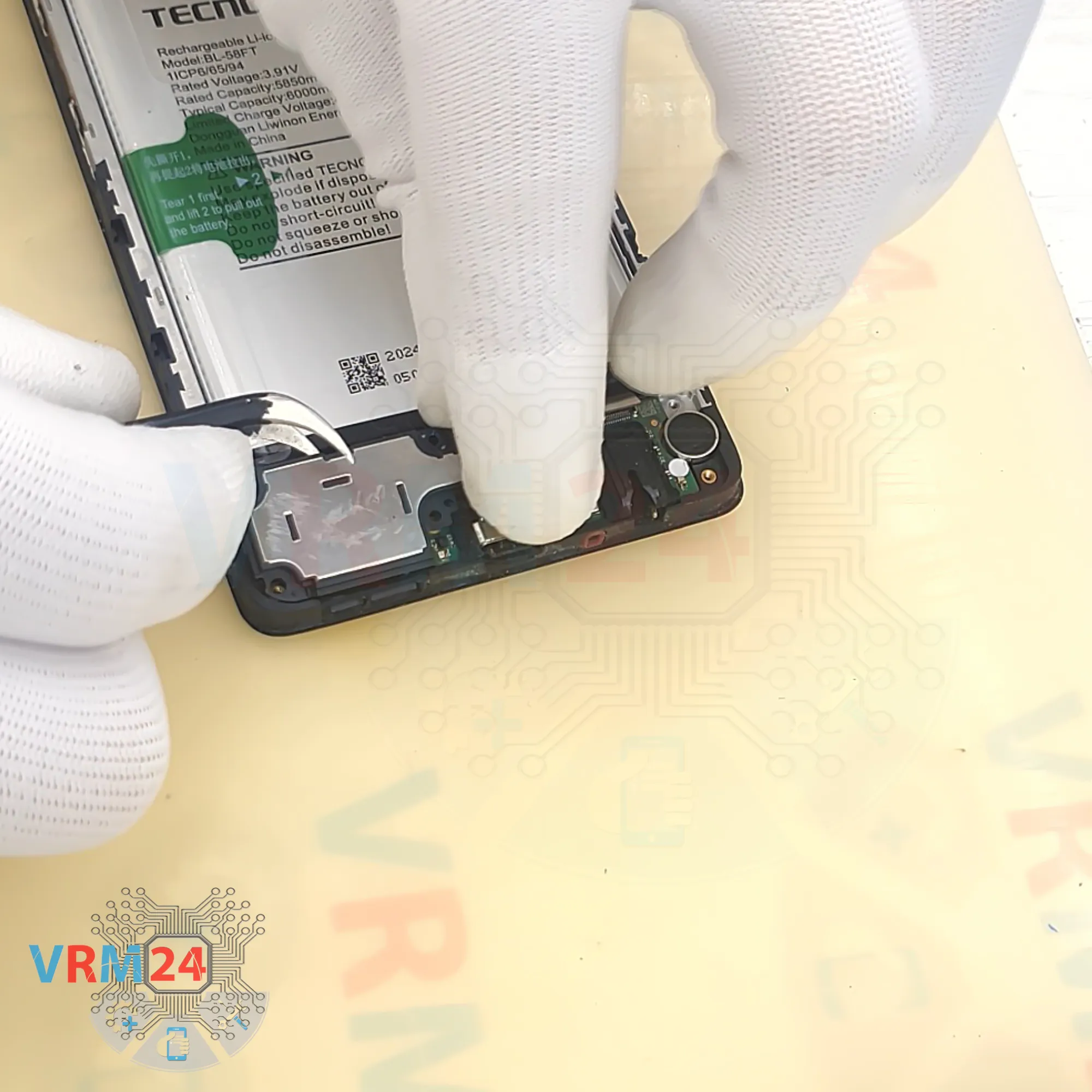

Аккуратно поддеваем её в правильном месте и снимаем крышку.

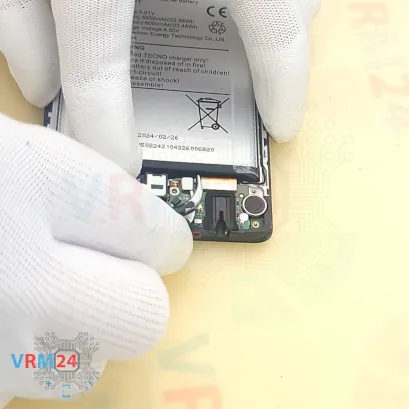

В нижней части мы можем отсоединить разъёмы.

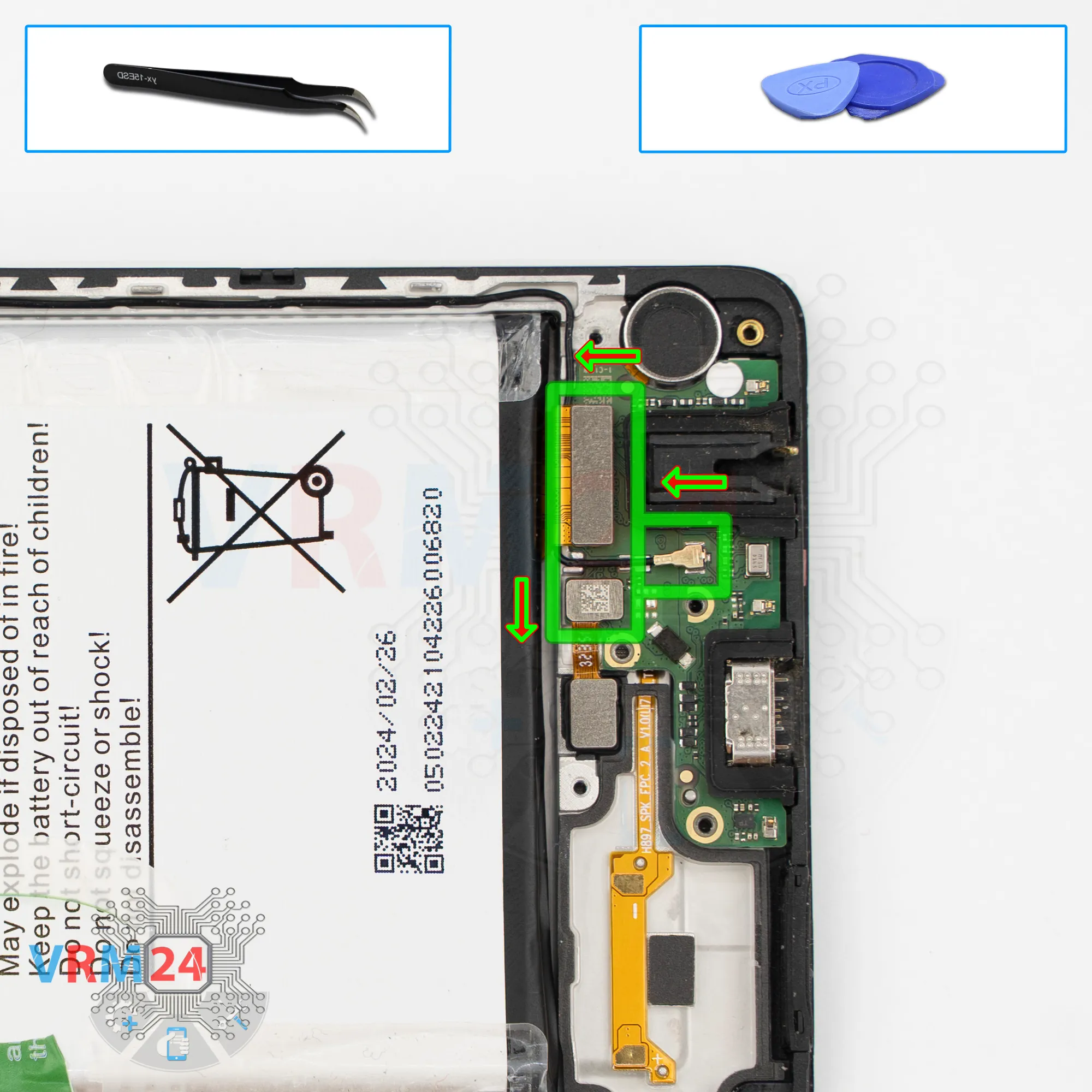

Отсоединяем разъём на датчик отпечатка пальцев, разъём коаксиального кабеля, разъем межплатного шлейфа.

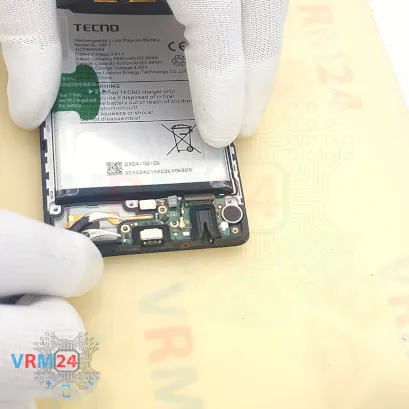

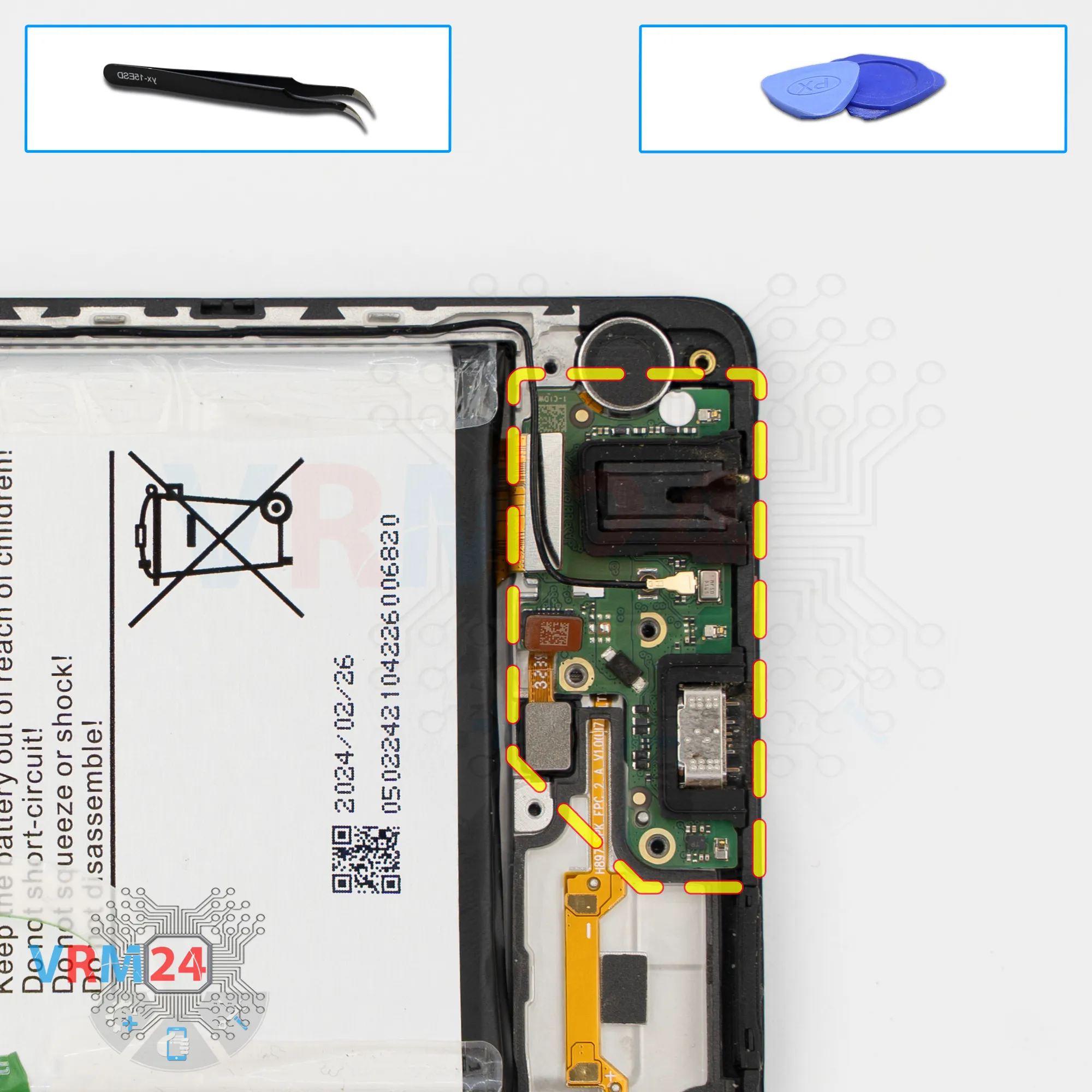

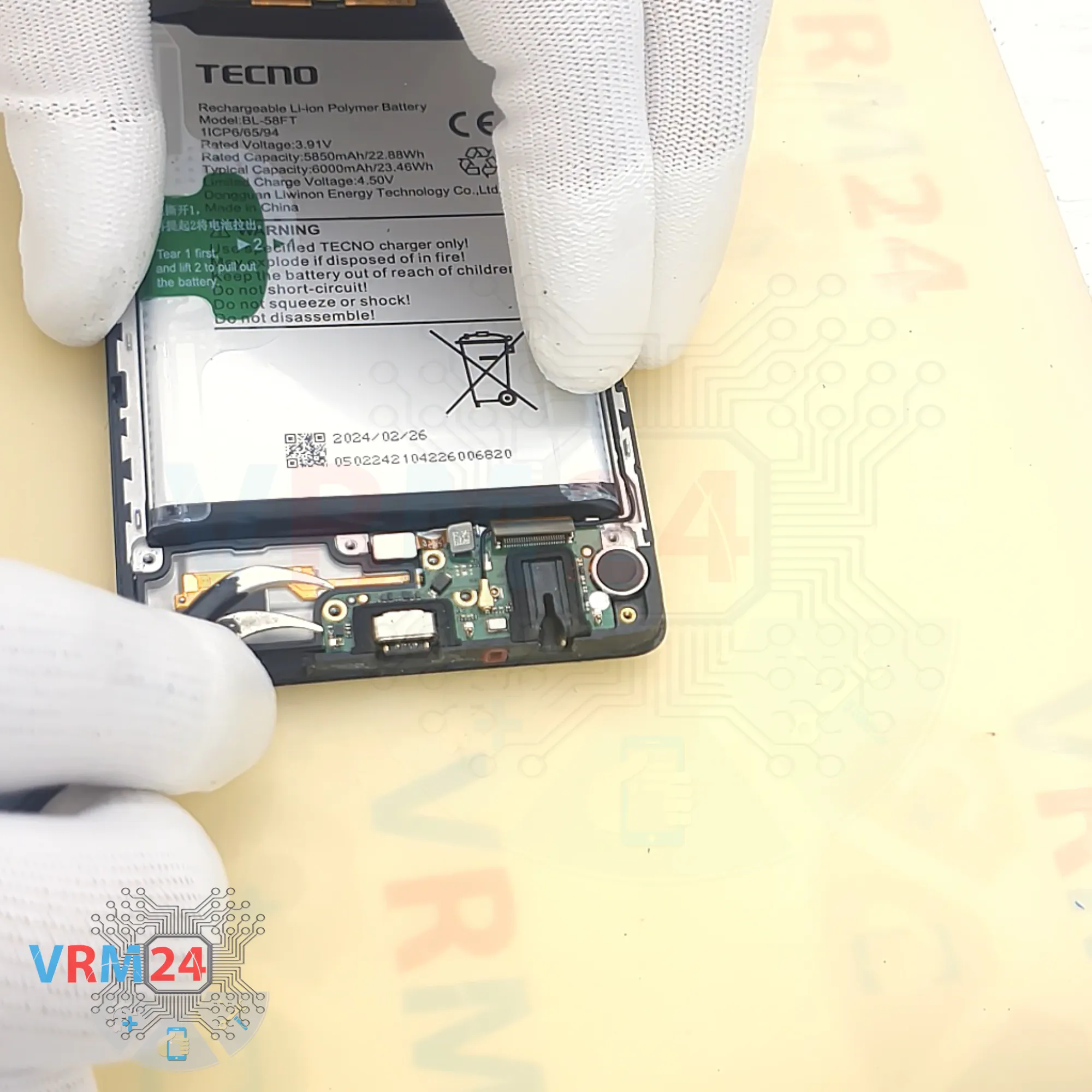

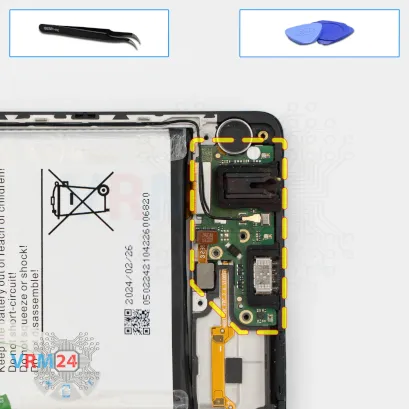

Теперь мы можем отсоединить суб-плату.

Также аккуратно подцепляем за край, приподнимаем, вынимаем.

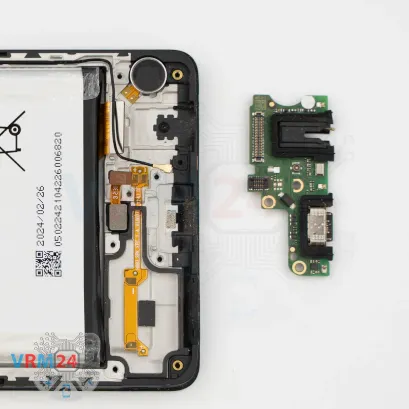

На суб-плате расположены - порт зарядки, микрофон, порт гарнитуры и другие элементы с обратной стороны.

А в рамке дисплея у нас остается датчик отпечатка пальцев и вибромотор.

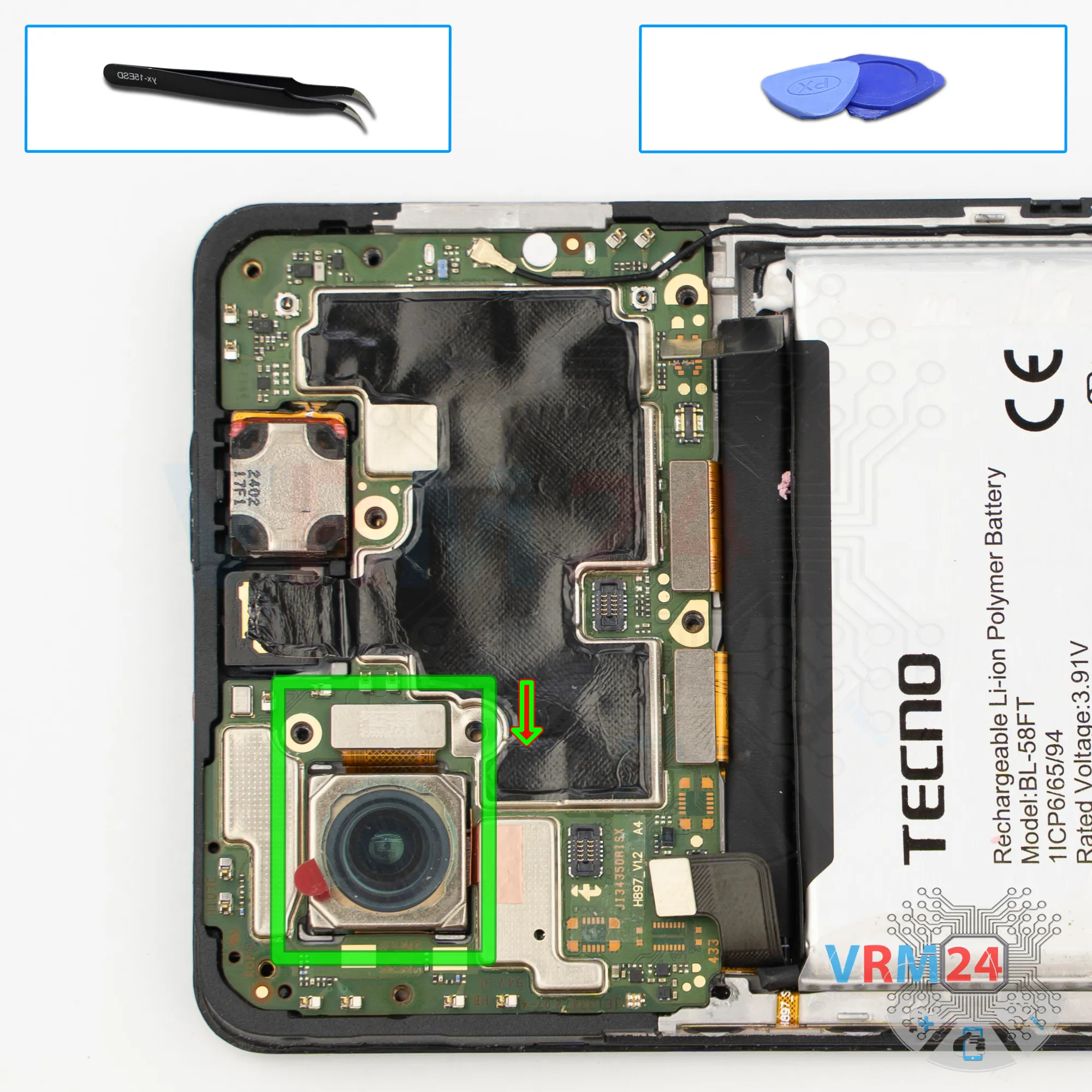

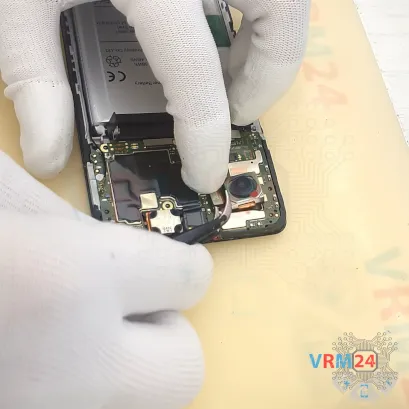

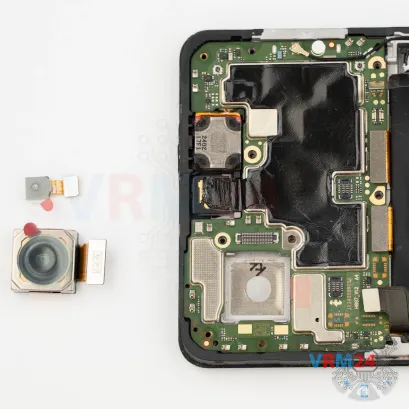

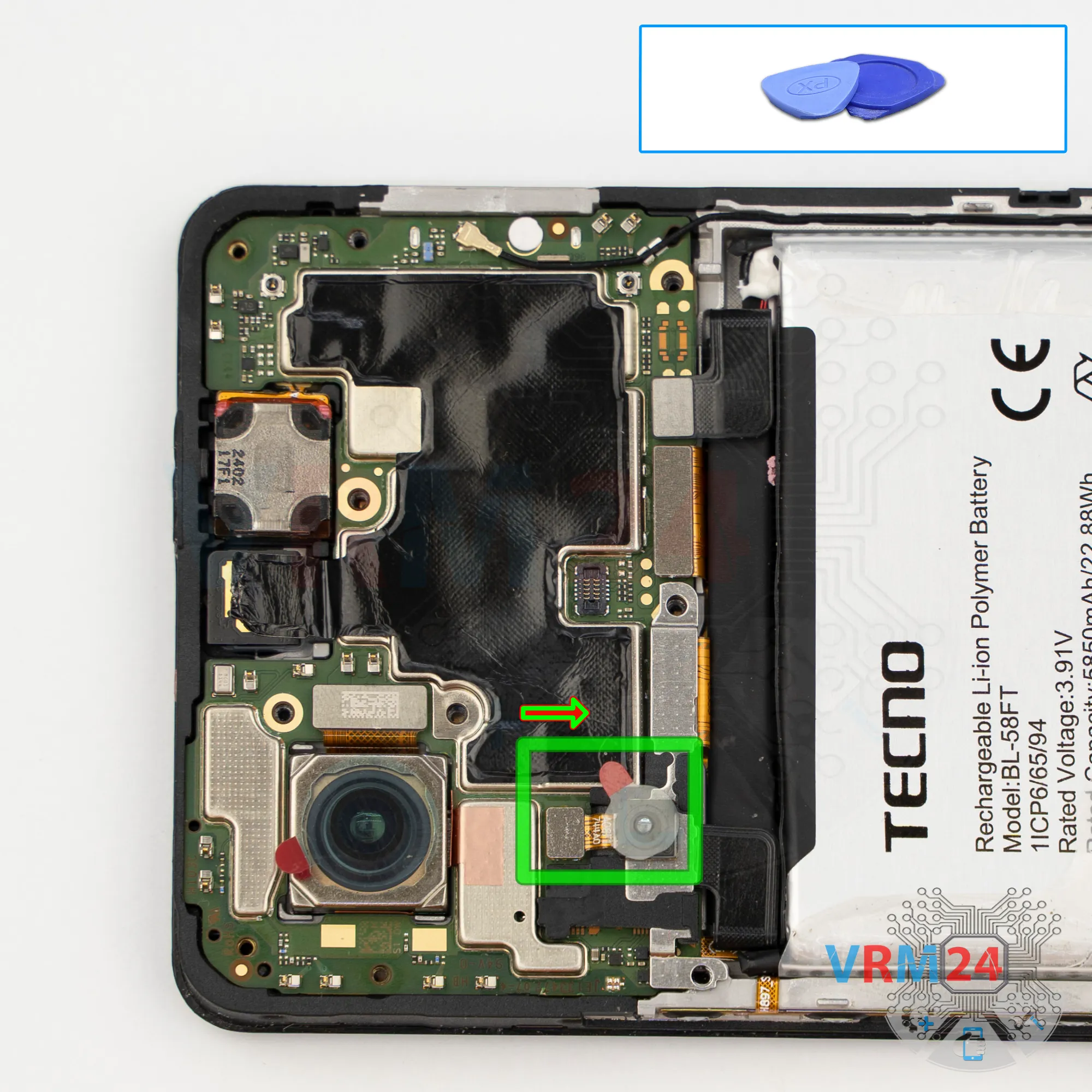

Мы также можем отсоединить большую тыльную камеру, выбираем ее в сторону.

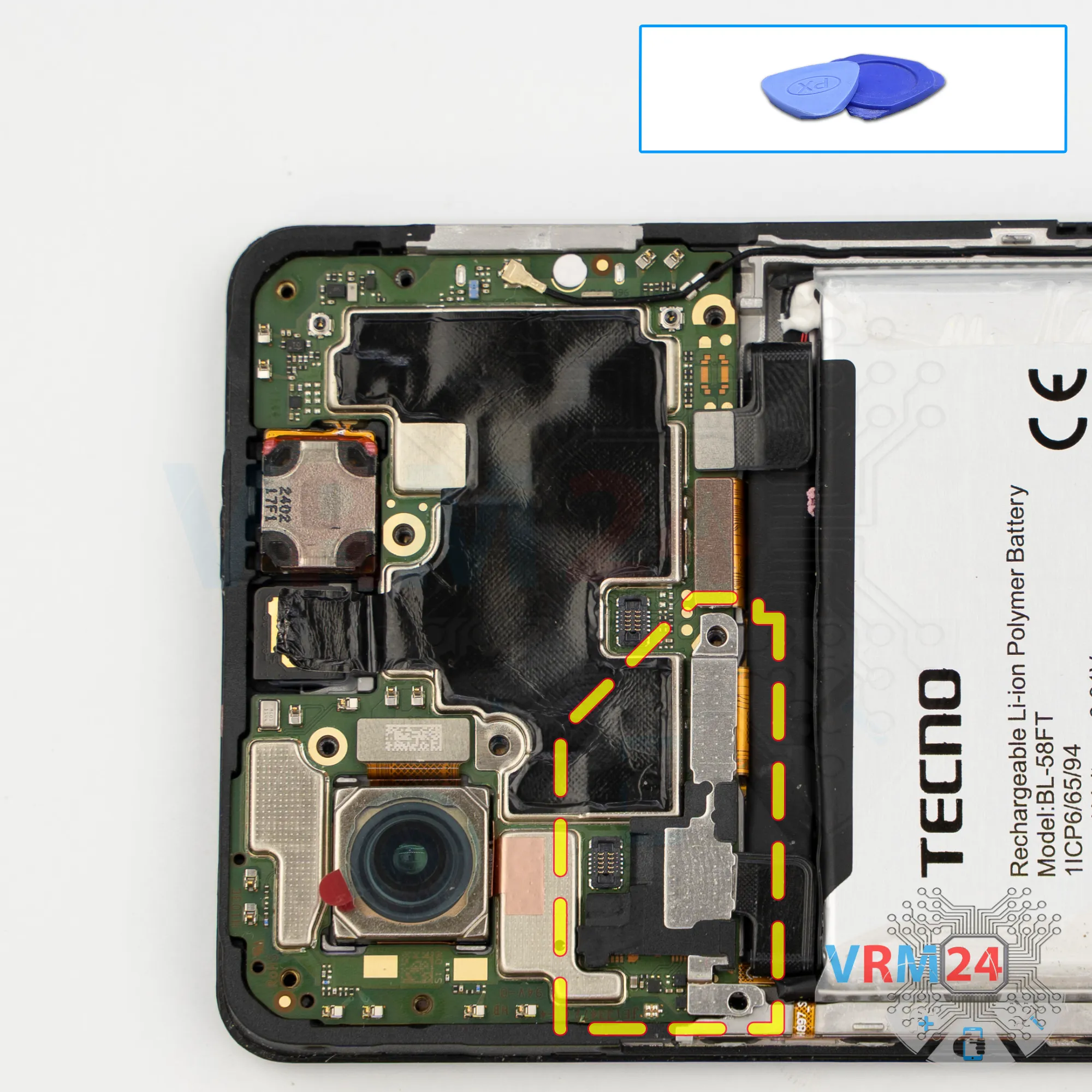

На материнской плате отсоединяем разъем коаксиального кабеля, освобождаем сам кабель из фиксирующих его клипс.

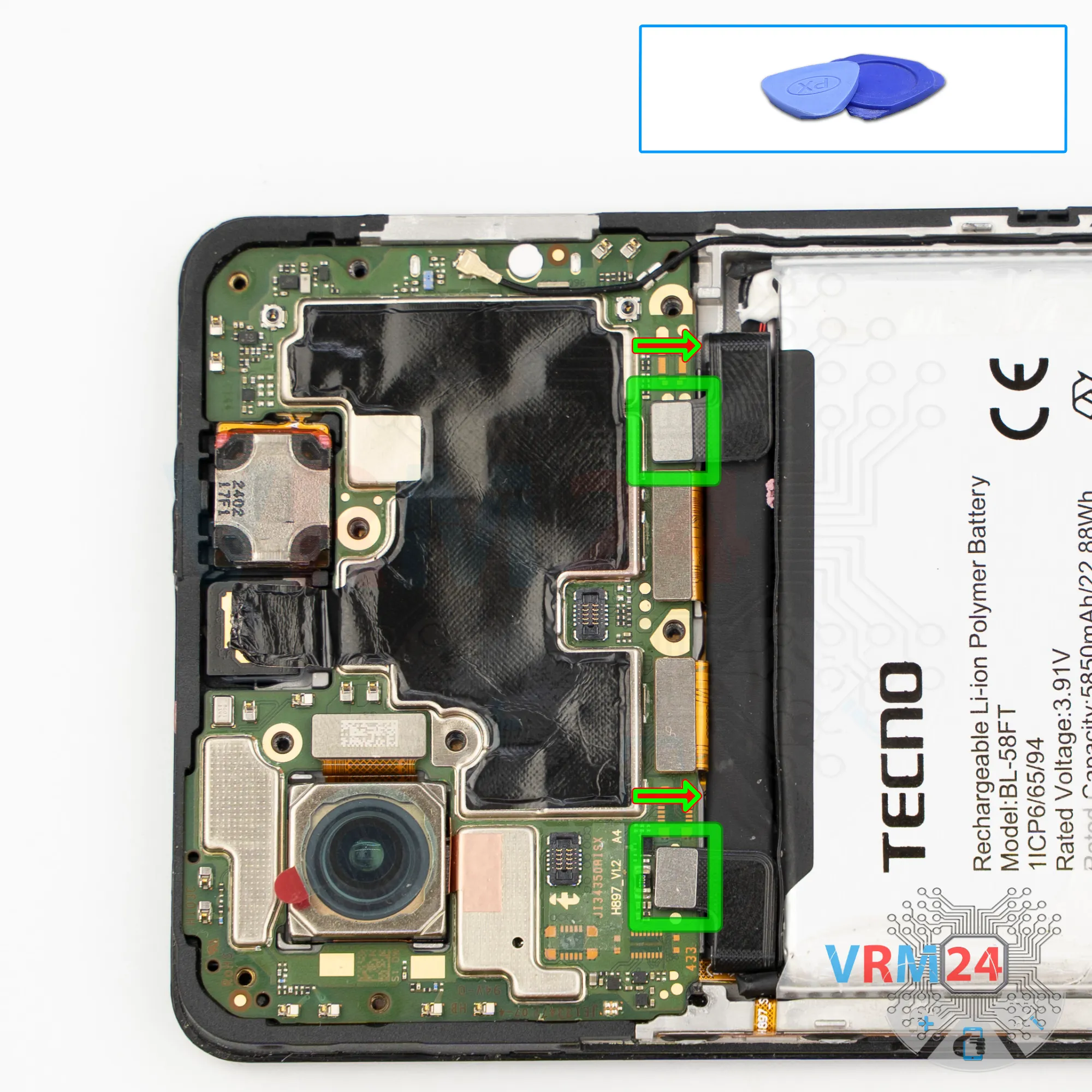

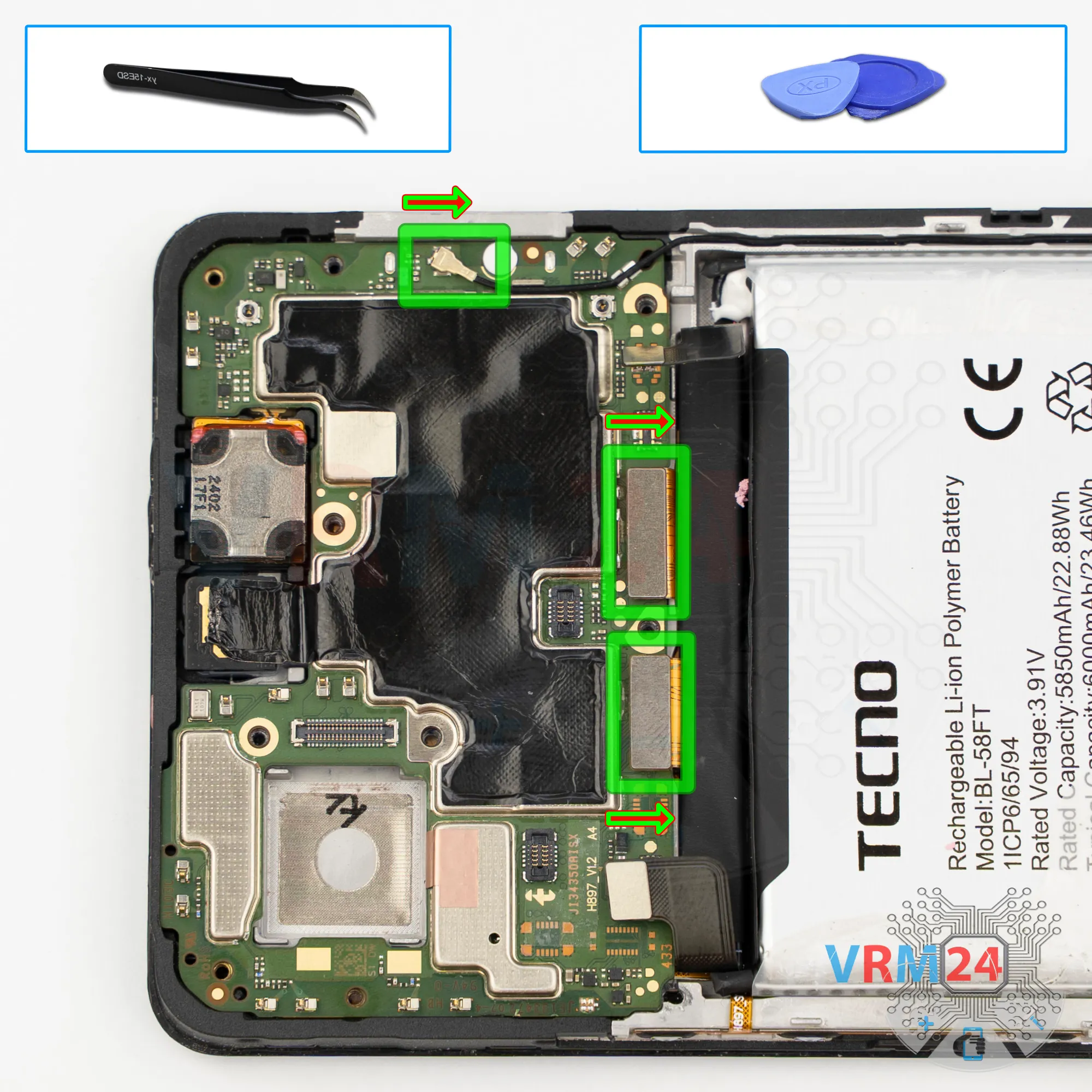

После этого мы можем отсоединить разъем межплатного шлейфа и разъем шлейфа на дисплей.

Уже традиционно для Tecnо - теплоотводящее покрытие приклеено к фронтальной камере, и фронтальная камера отсоединяется после отсоединения материнской платы с обратной стороны.

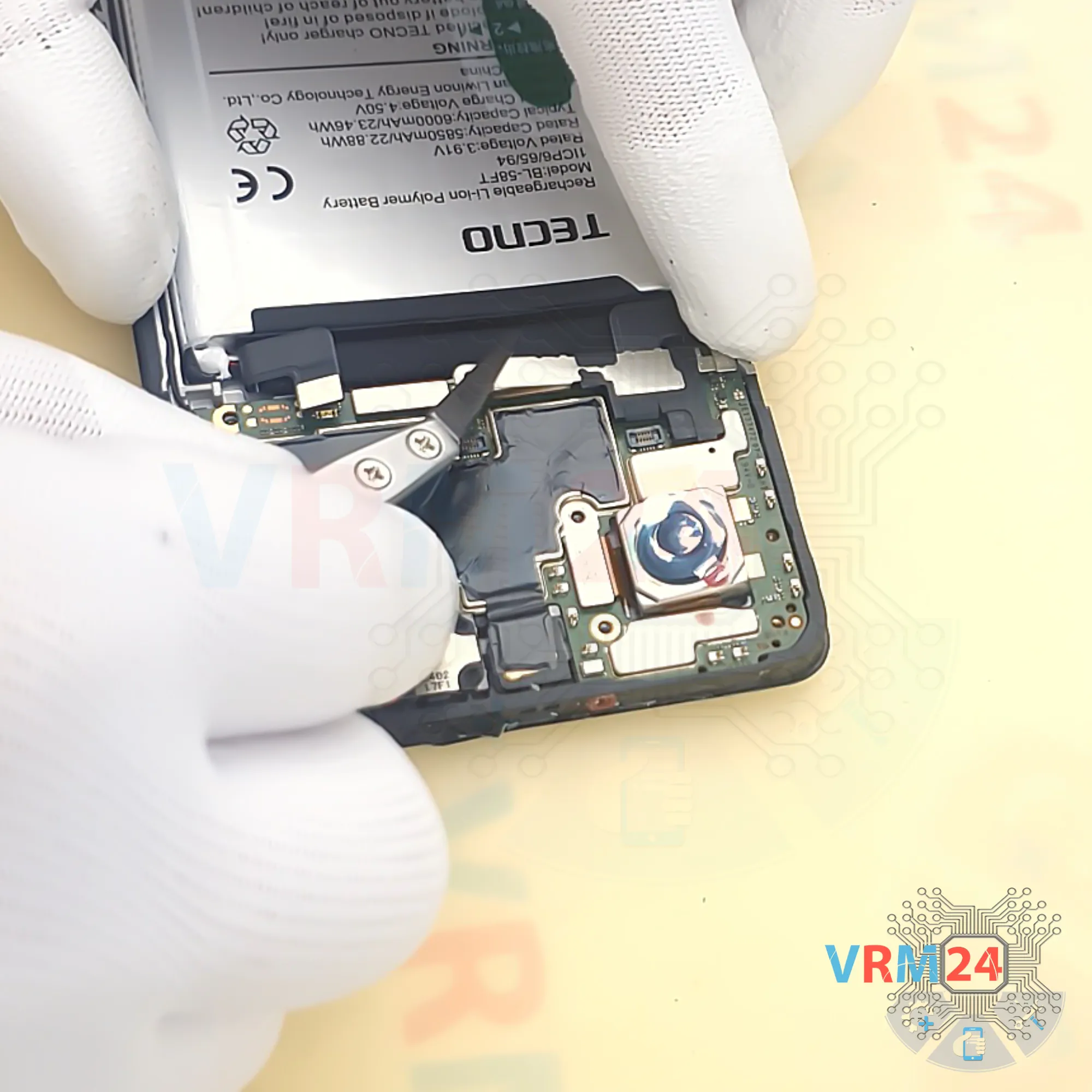

И вначале лучше отклеить теплоотводящее покрытие, чтобы оно нам не мешало.

Аккуратно отклеиваем его, оно нам еще пригодится при обратной сборке.

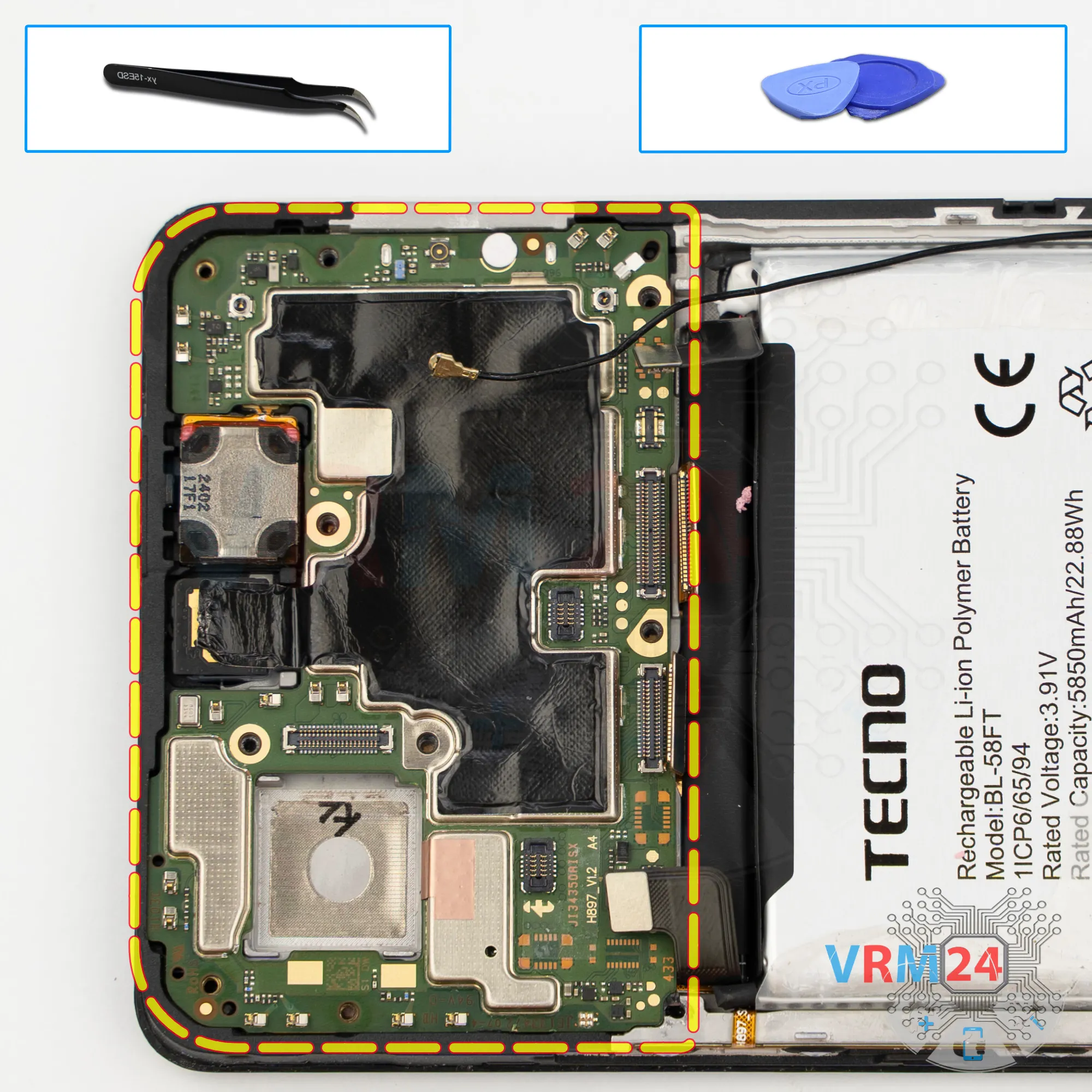

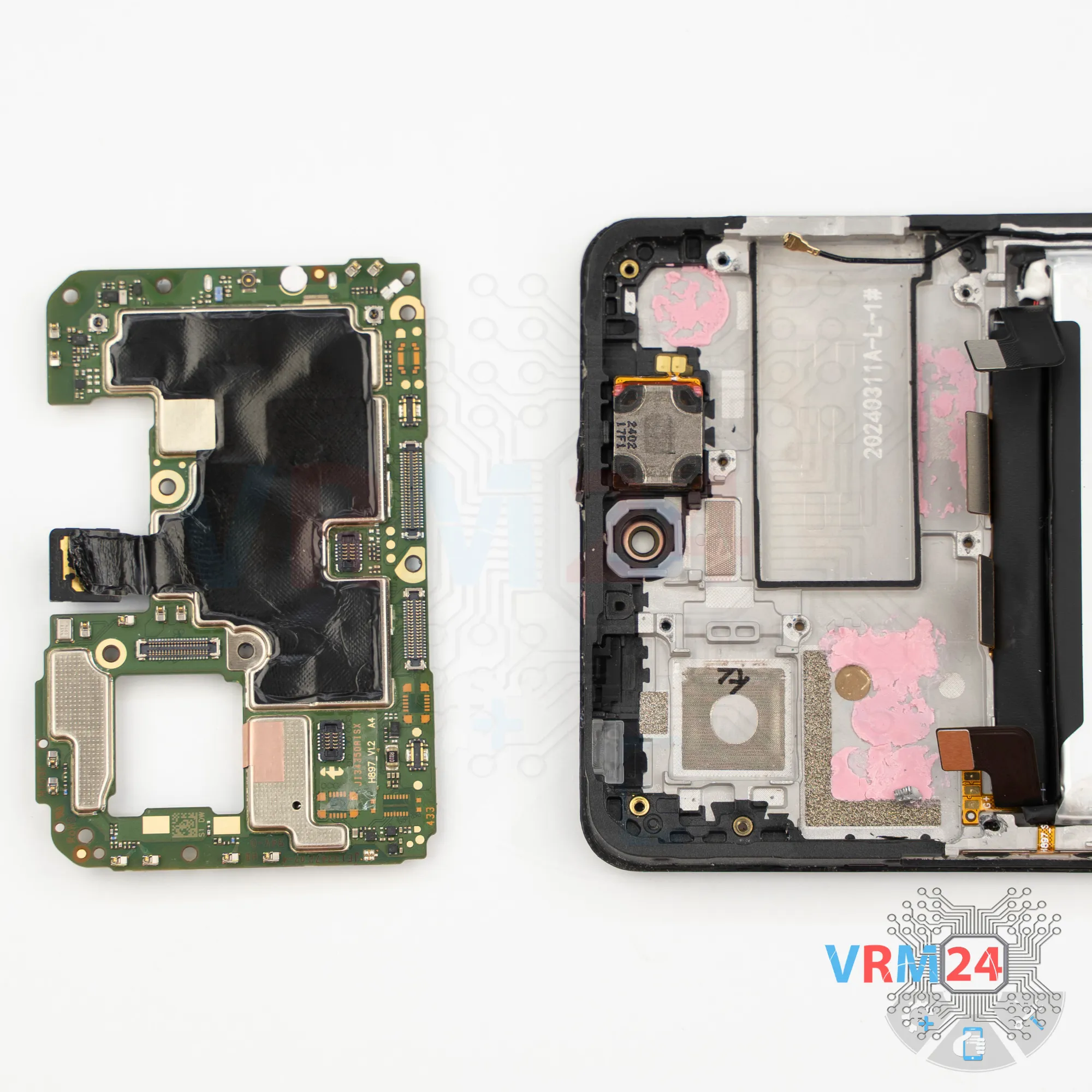

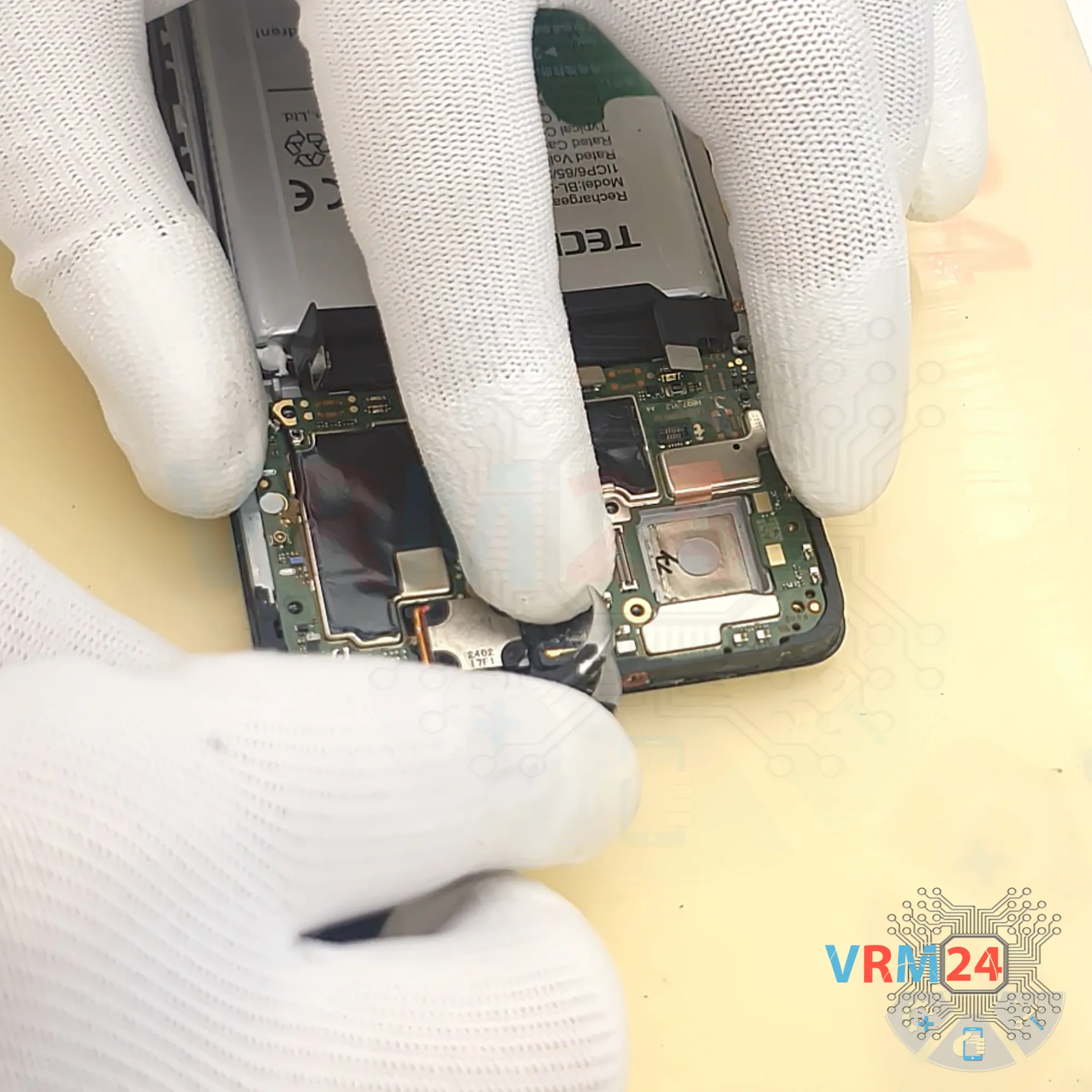

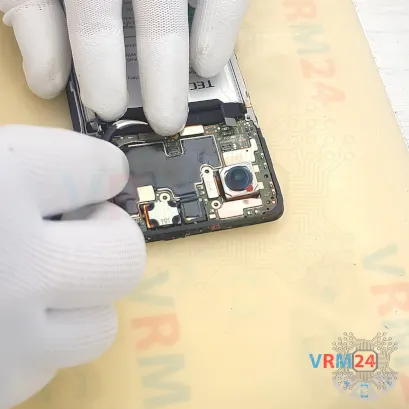

И, теперь мы можем отсоединить материнскую плату.

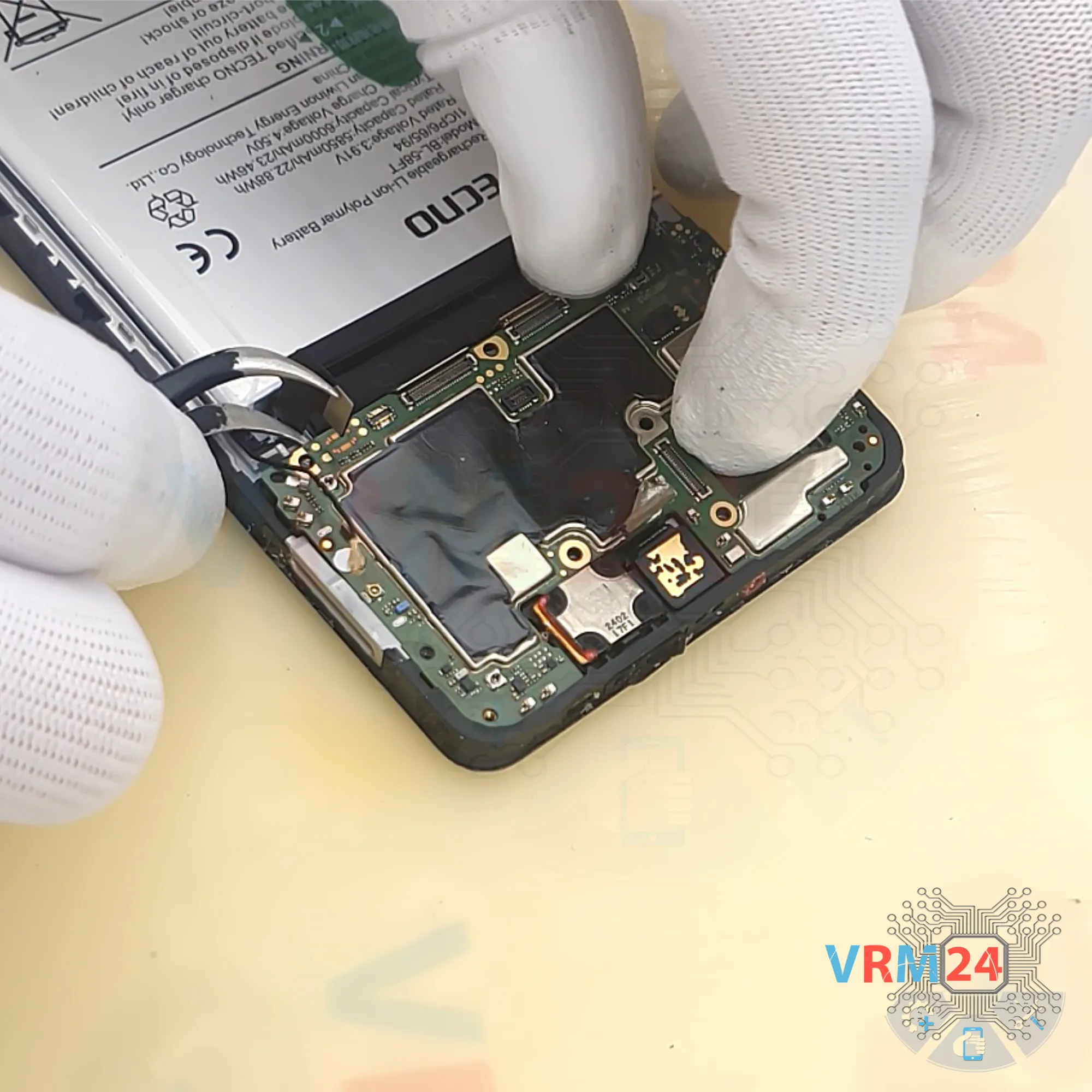

Материнская плата с обратной стороны может удерживаться термопастой, поэтому аккуратно подцепляем в правильном месте, приподнимаем ее, и вынимаем.

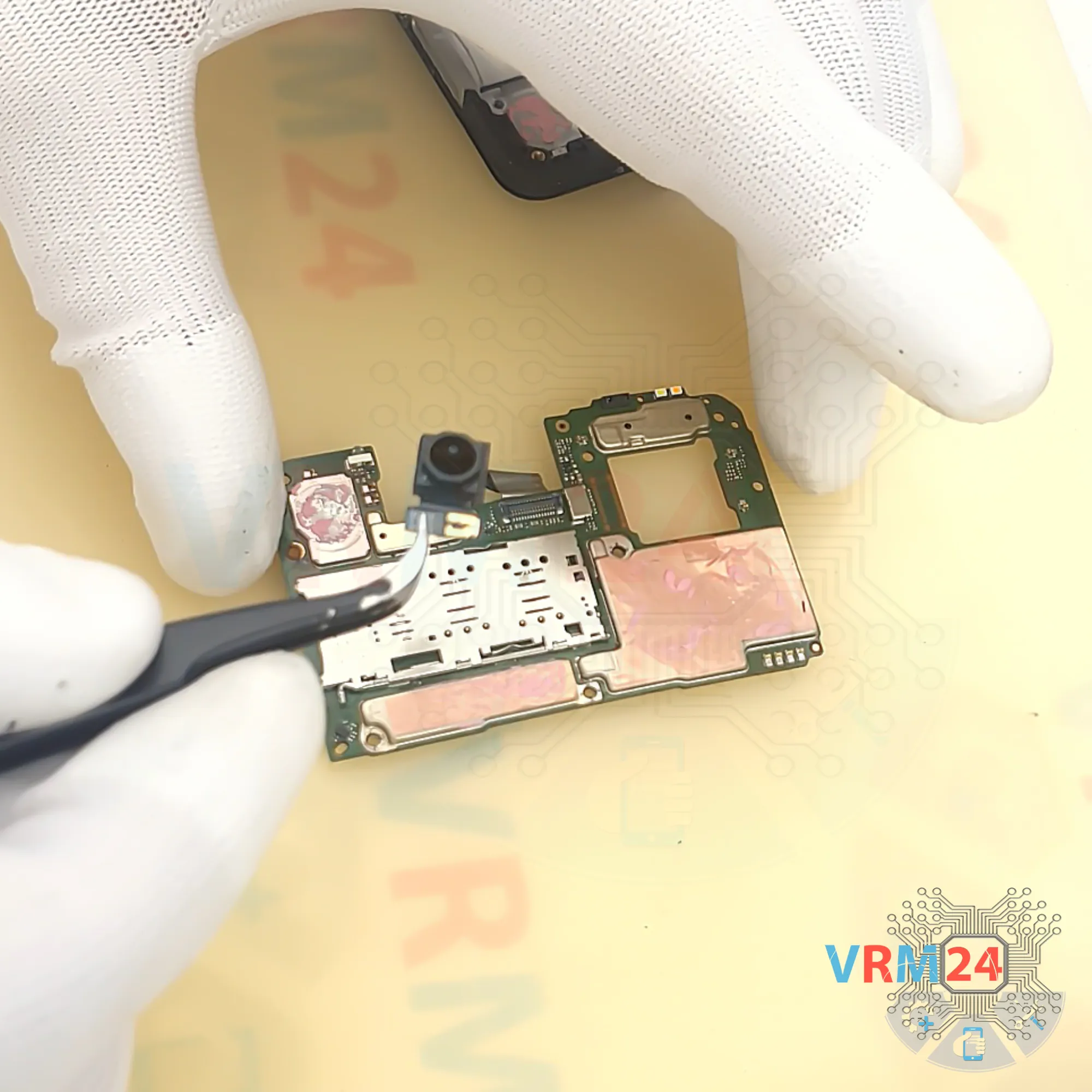

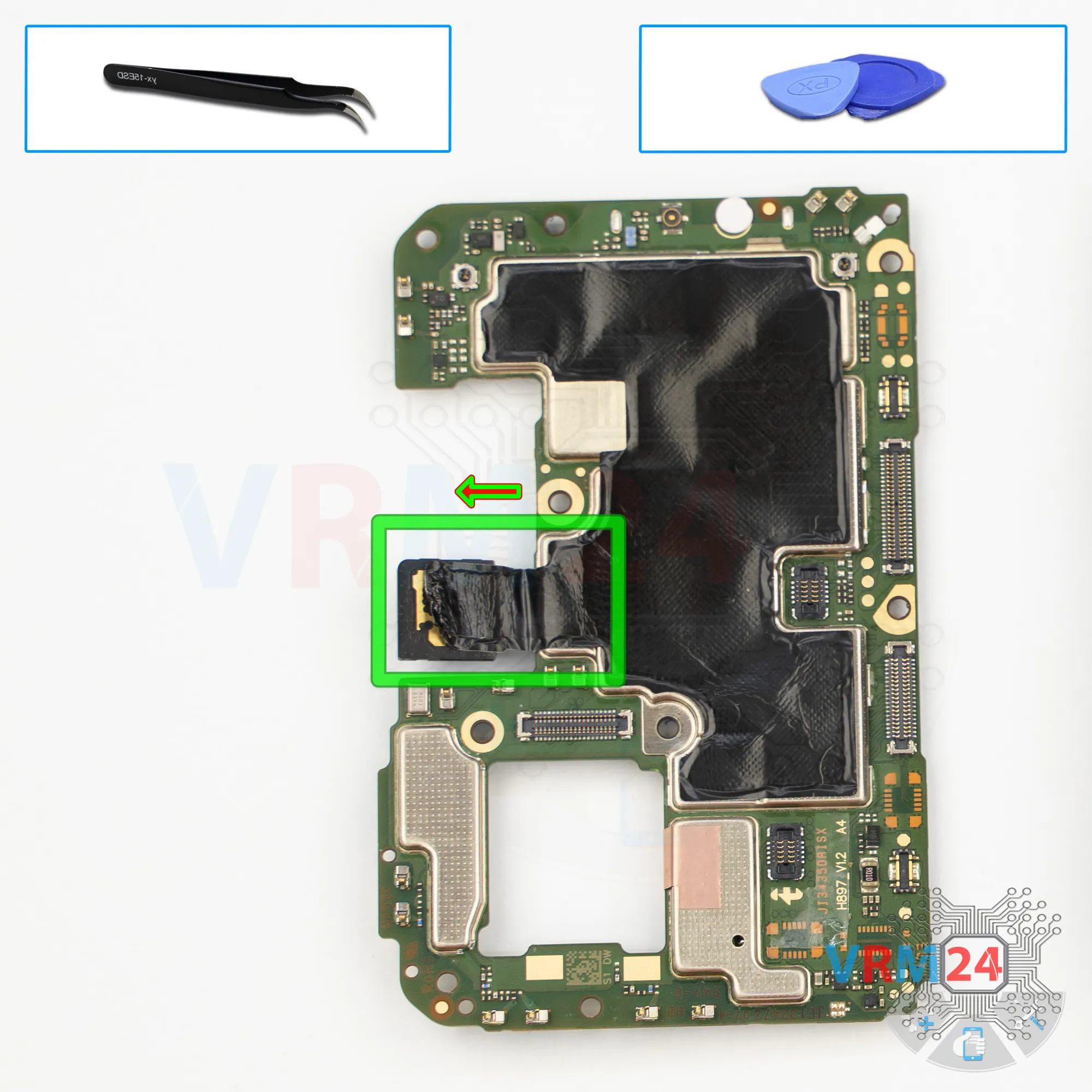

Затем переворачиваем печатную плату, отсоединяем разъем.

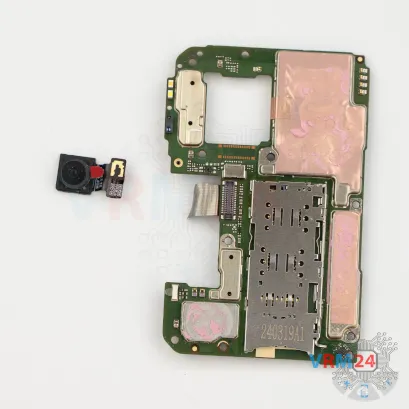

Вынимаем фронтальную камеру.

Теперь мы можем закрыть линзу фронтальной камеры защитной пленкой, чтобы на нее не попал мусор.

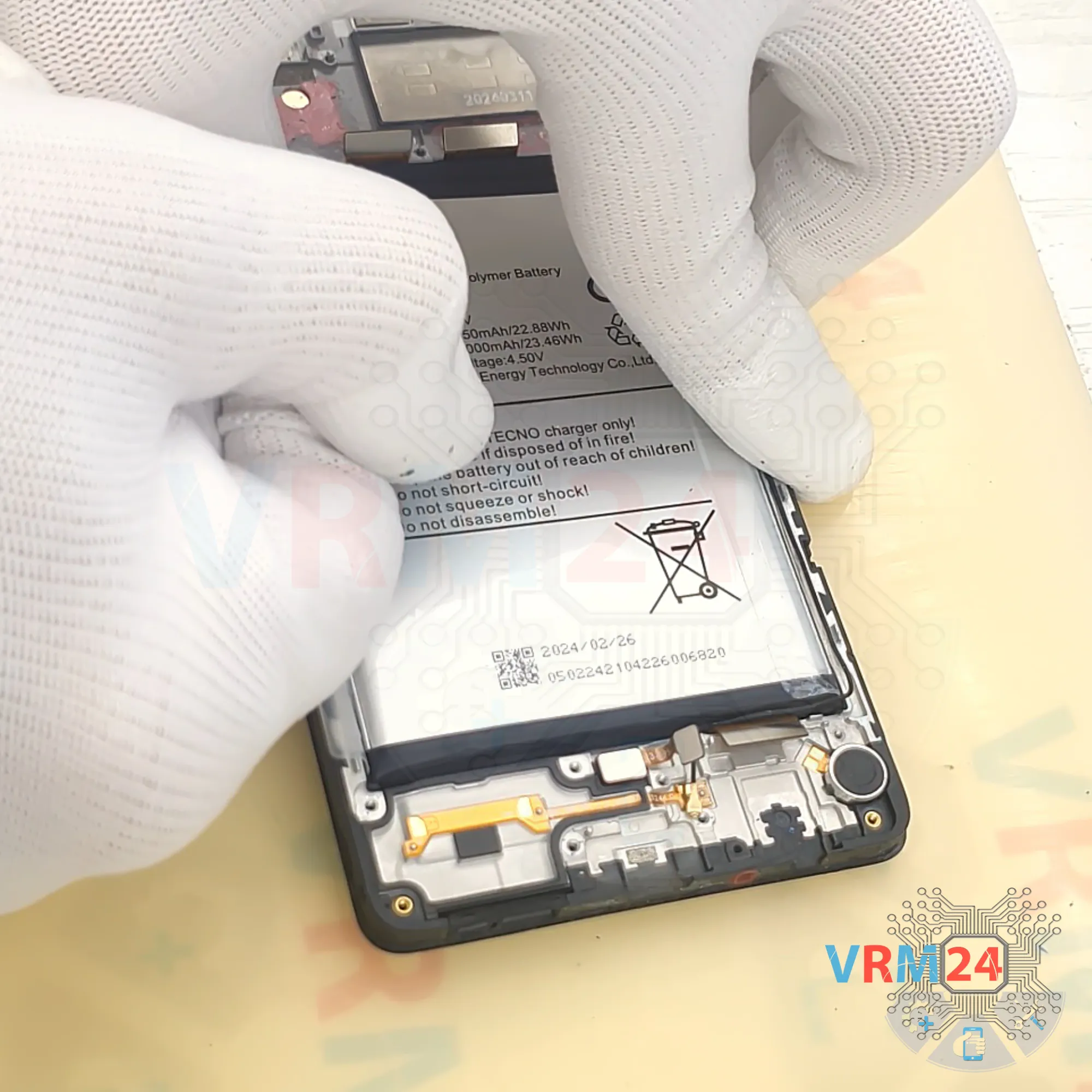

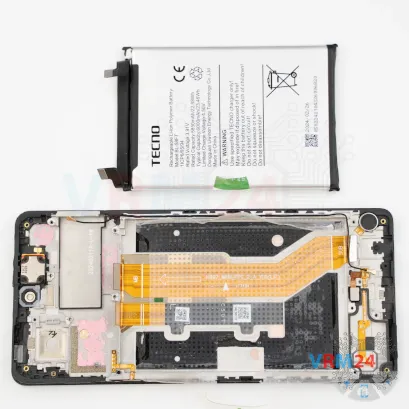

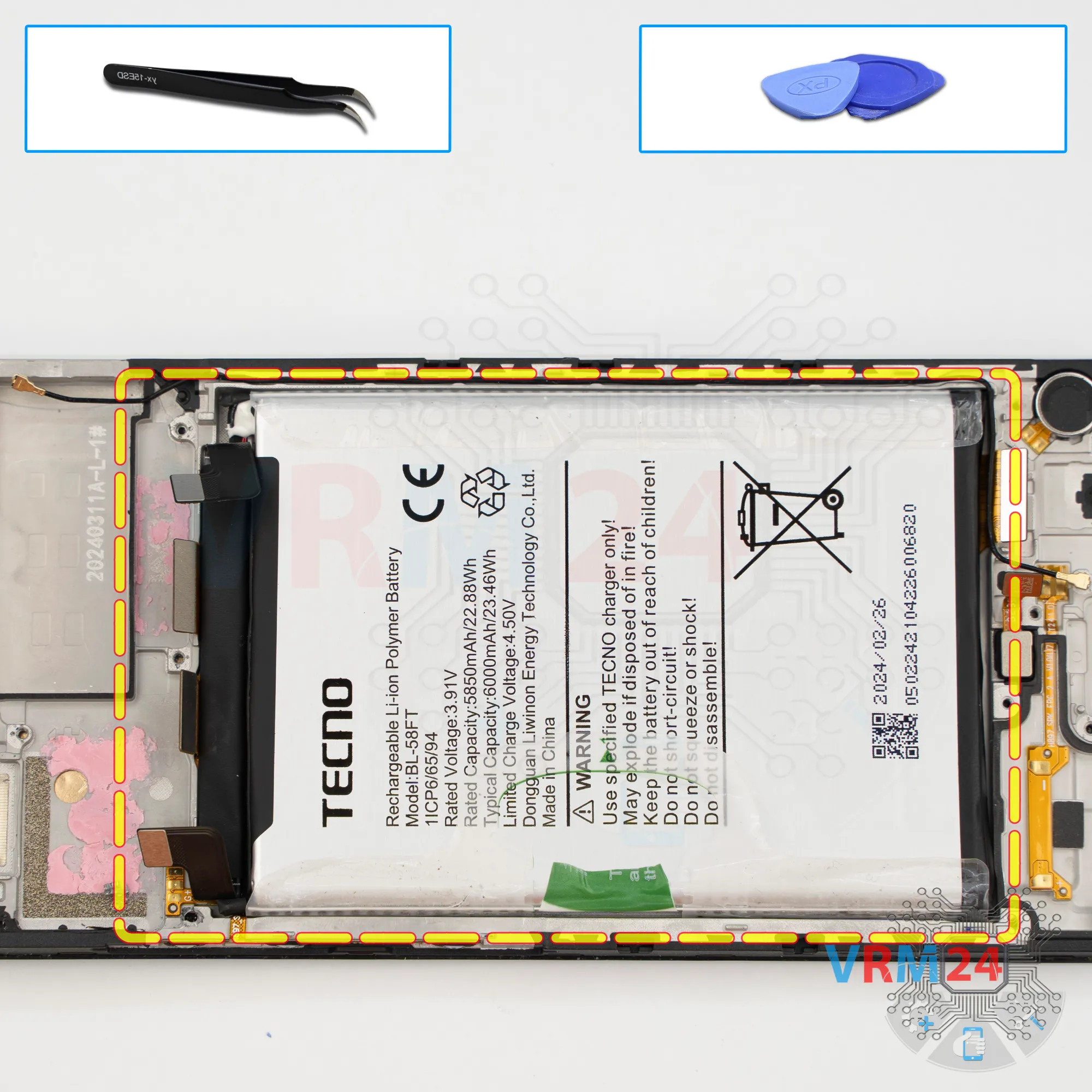

В заключении мы переходим к отсоединению батареи.

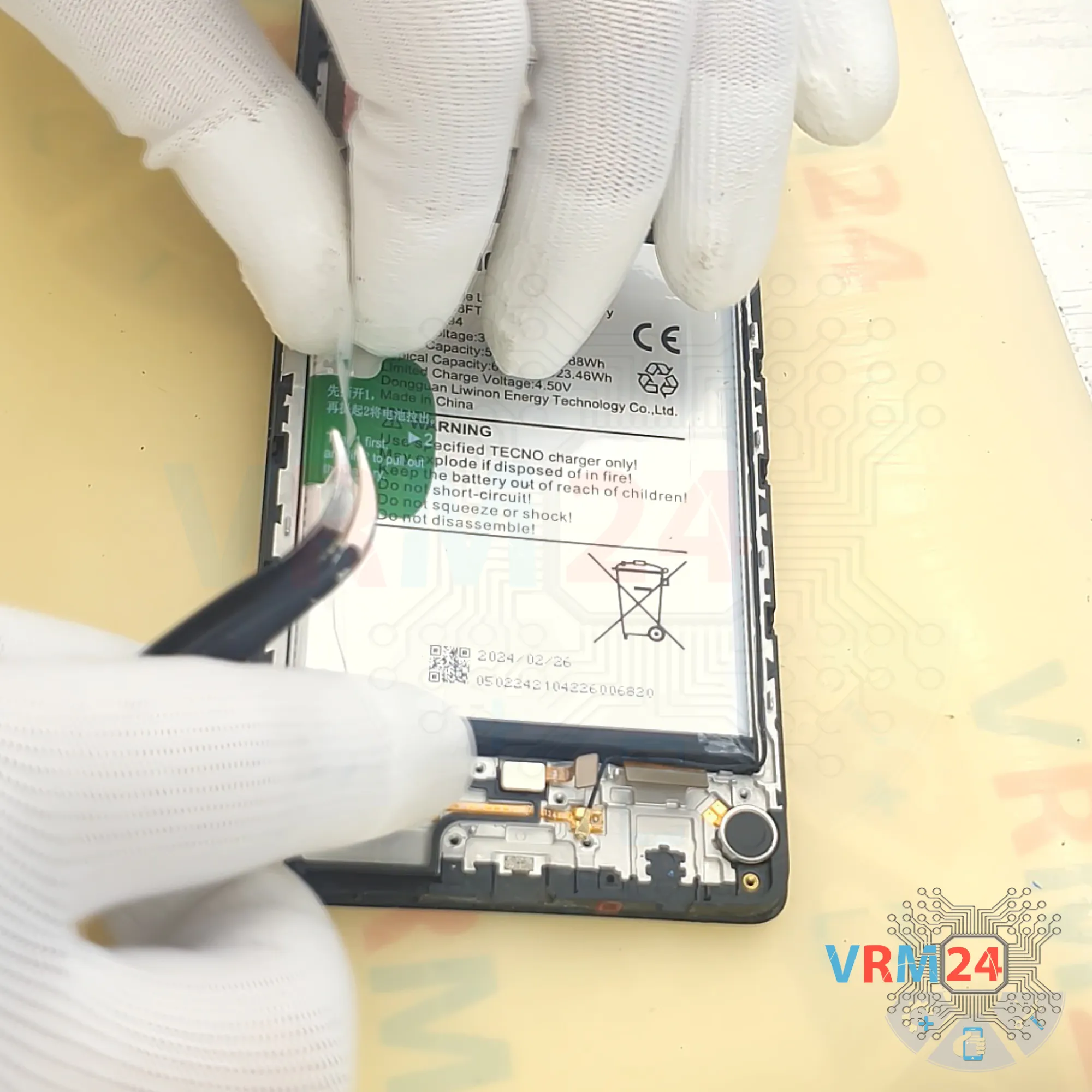

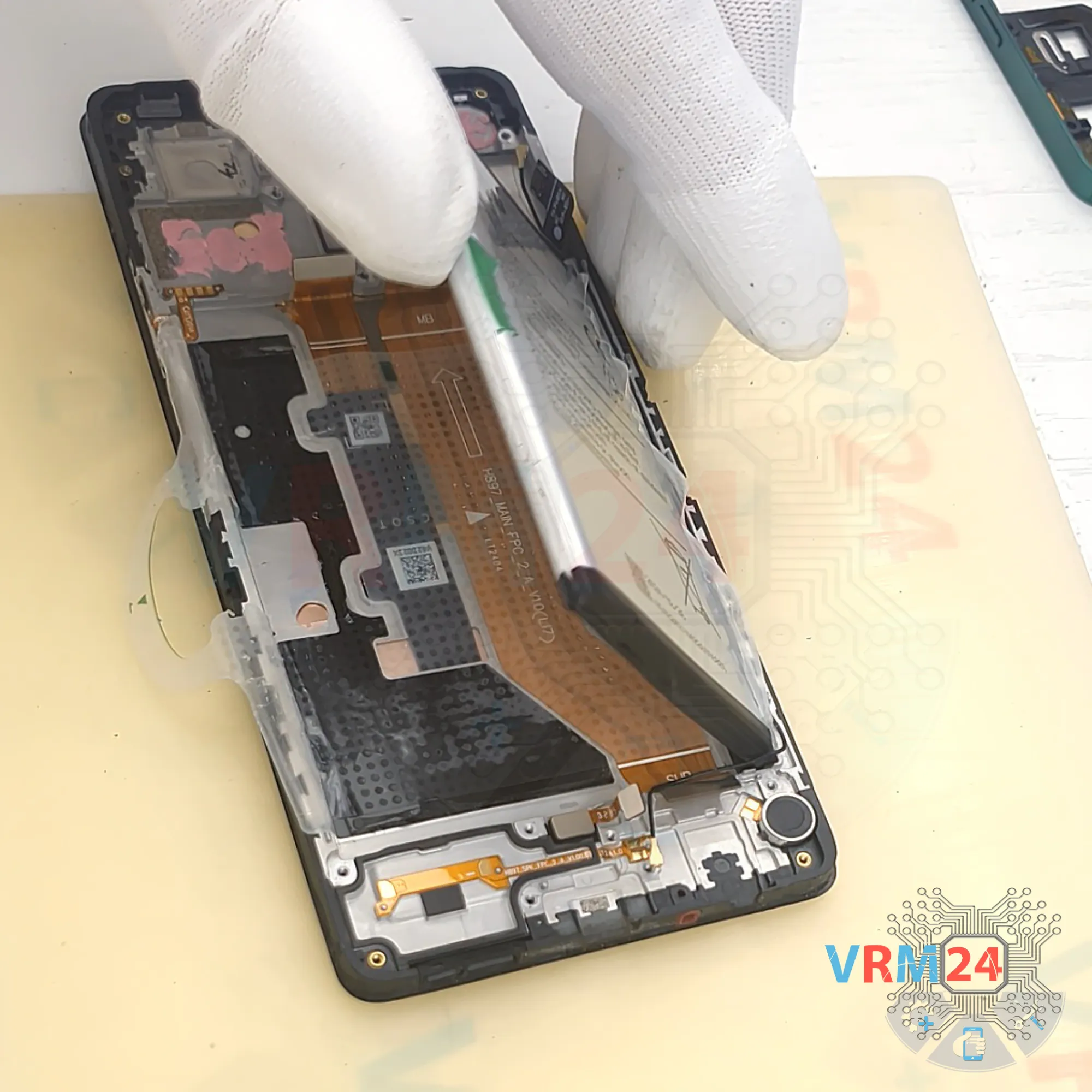

У батареи есть прозрачное покрытие, которое нужно отвернуть и зеленый язычок, за который нужно потянуть вверх чтобы отсоединить батарею.

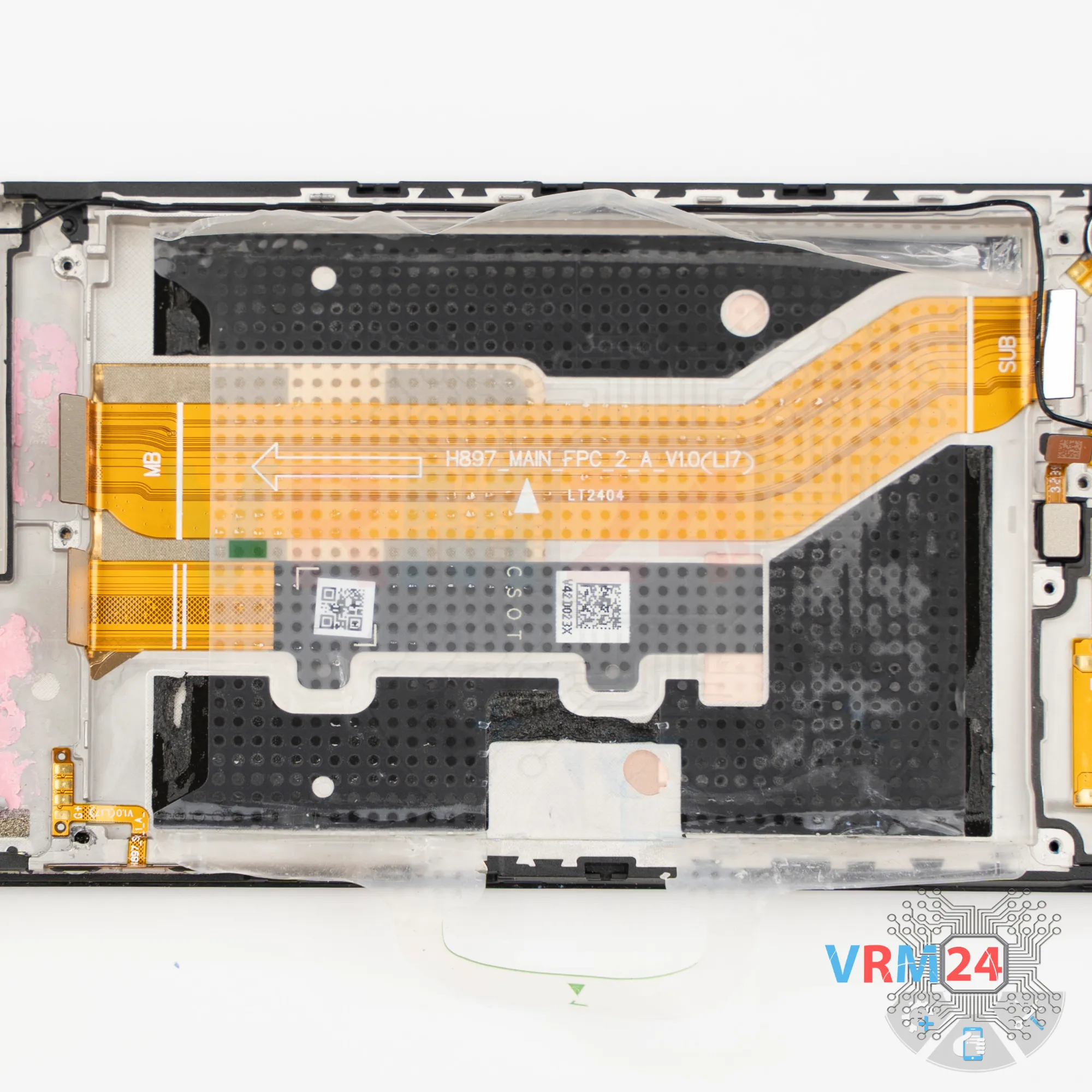

Под батареей расположены межплатные шлейф и шлейф на дисплей.

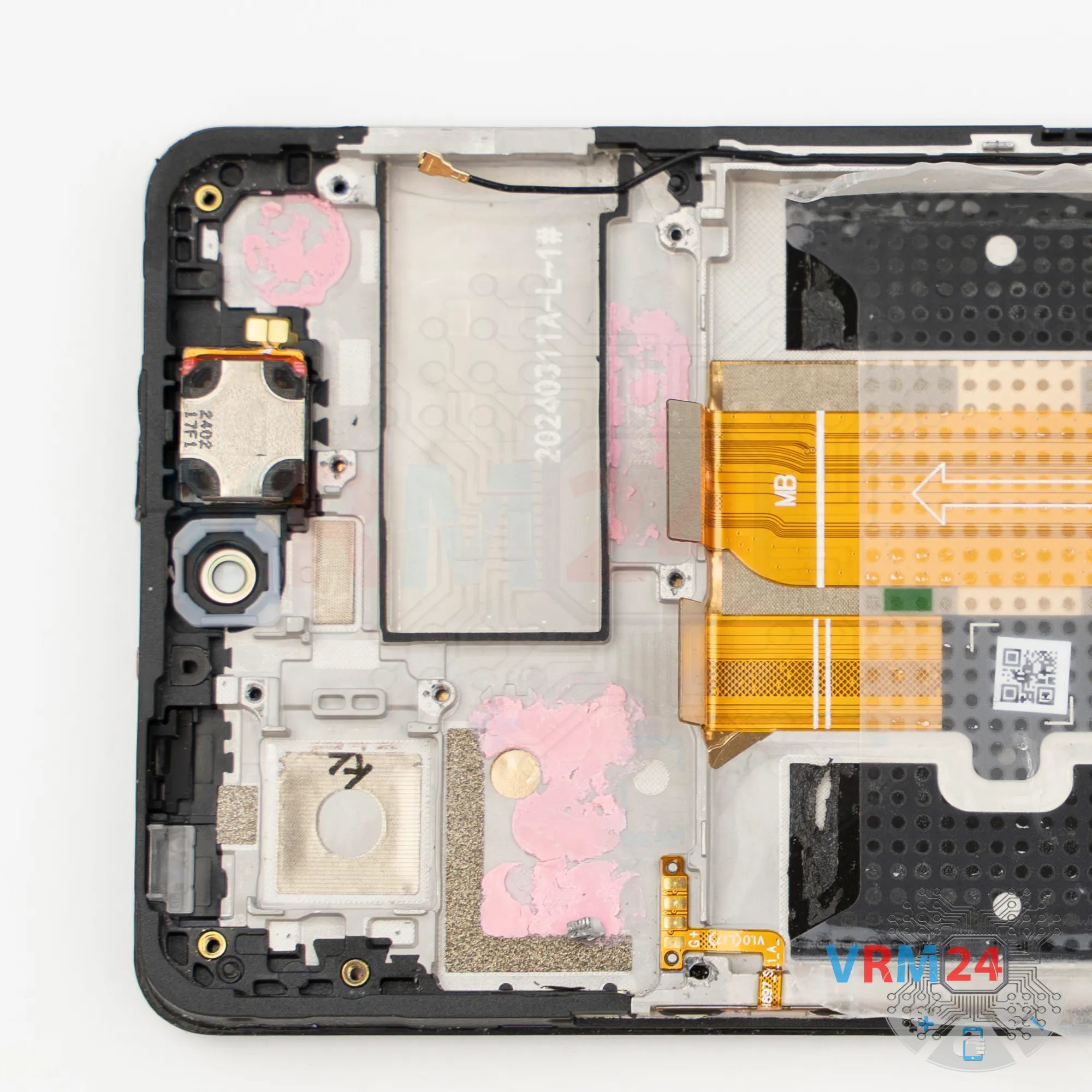

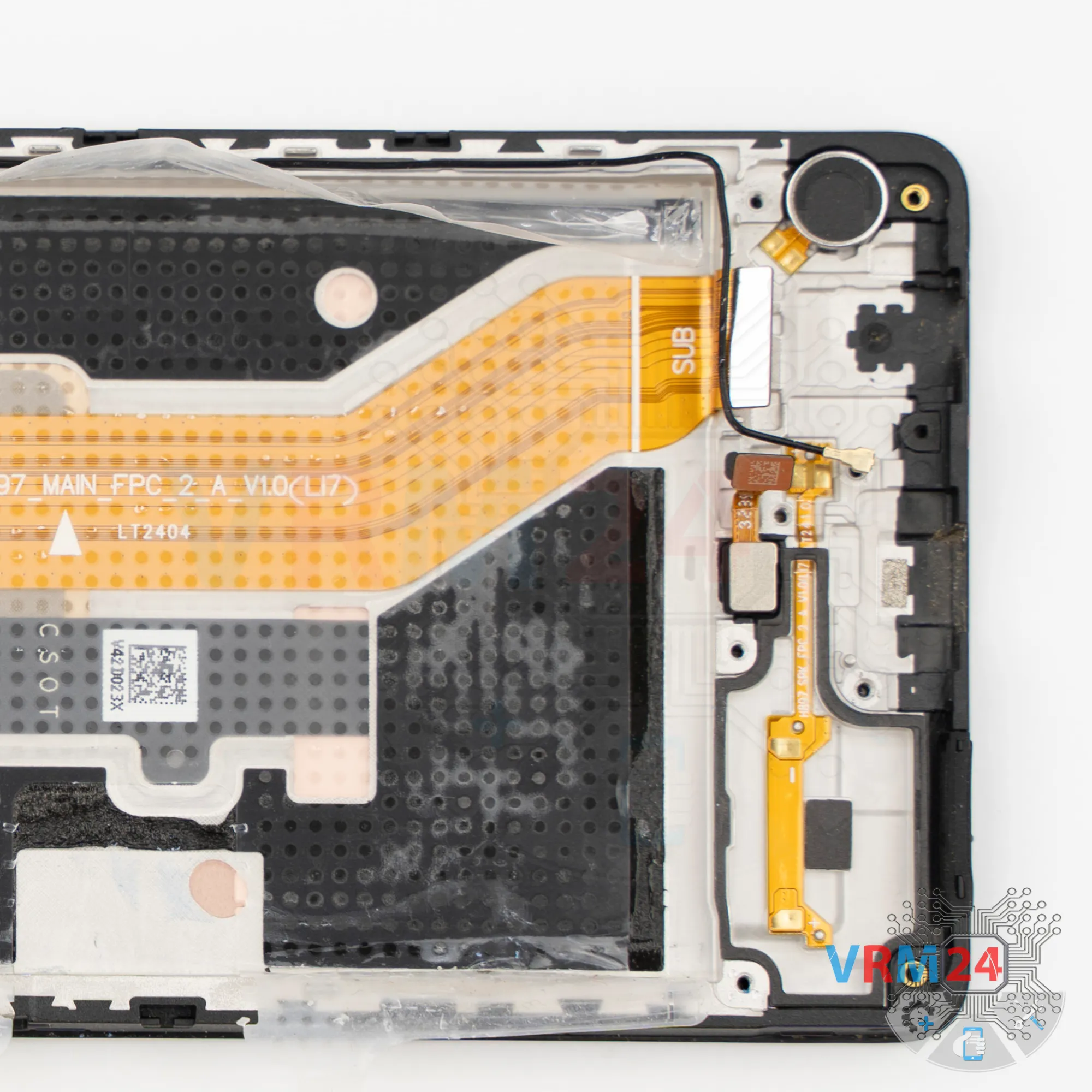

ℹ️️ В рамке дисплея остались: слуховой динамик, вибромотор, боковые кнопки, кабели и шлейфы.
