Разборка/Ремонт мобильного девайса Xiaomi 14T (Ксиоми 14Т) с описанием каждого шага и необходимого набора инструментов.

⚠️️ Перед тем, как приступить к разборке, не забудьте выключить телефон.

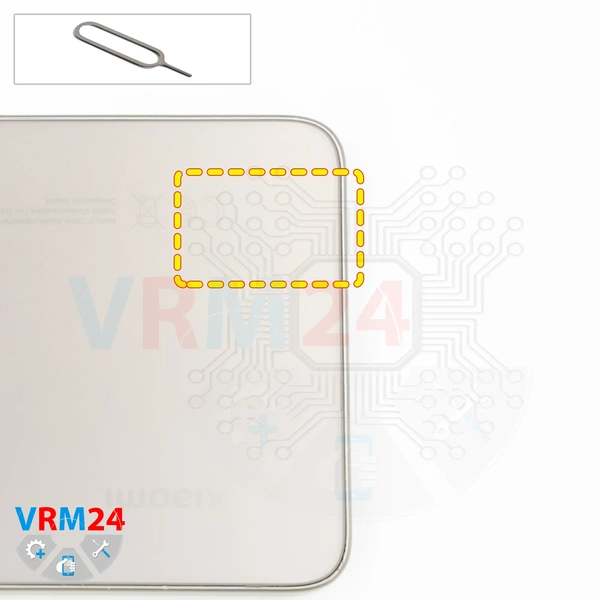

В первую очередь, как обычно, нам нужно вынуть лоток для карт, расположен в нижней части.

Аккуратно выталкиваем лоток и убираем его в сторону.

Затем нам нужно прогреть поверхность задней крышки до температуры приблизительно 70° C Цельсия.

Для этого мы используем нагревательный коврик, но вы можете использовать и фен.

Итак, по истечении 10 минут мы переходим к отклеиванию задней крышки.

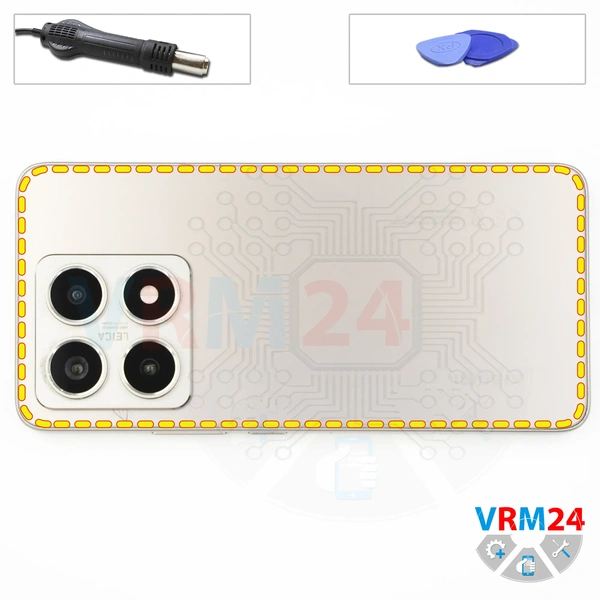

Для отклеивания задней крышки мы используем тонкую пластиковую плёнку, вставляем её в зазор между задней крышкой и средней крышкой и аккуратно проводим по краю, срезая клеевую основу.

Как всегда нужно быть аккуратным в районе камер, чтобы случайно не задеть и не повредить линзы.

Итак, аккуратно проходим по краю, не нужно проталкивать плёнку слишком глубоко под заднюю крышку, чтобы ничего не повредить, поскольку мы не знаем, что расположено под задней крышкой.

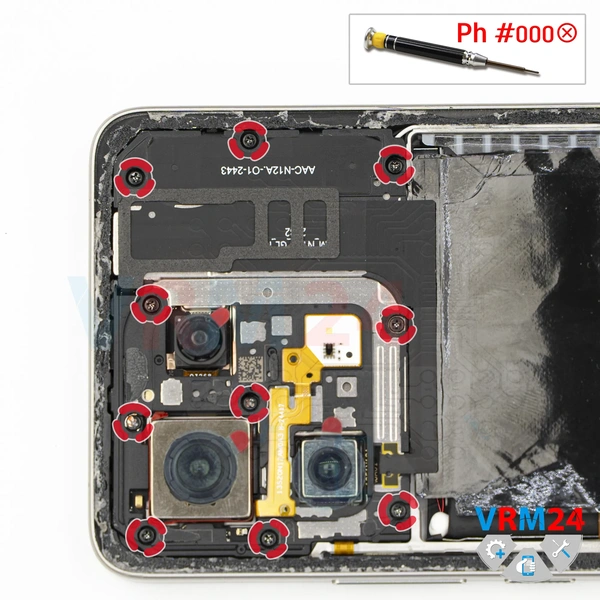

После этого мы переходим к выкручиванию винтов в верхней части.

Для этого мы используем крестовую отвёртку 1,5 миллиметра или Phillips #000.

Винты лучше располагать на специальной поверхности в определённом порядке, поскольку иногда винты плохо вкручиваются не в свои отверстия.

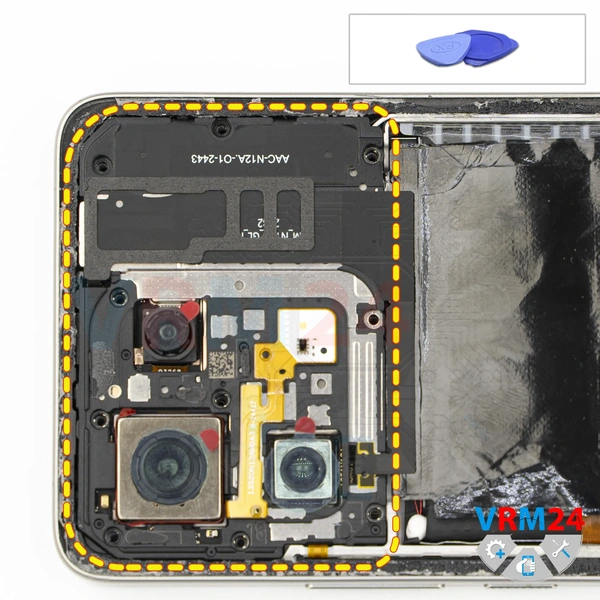

Итак, после этого нам нужно отсоединить крышку, лучше не металлическим инструментом, чтобы ничего не закоротить на материнской плате.

Аккуратно подцепляем в правильном месте и приподнимаем крышку с контактными площадками и дорожками антенн. Убираем её в сторону.

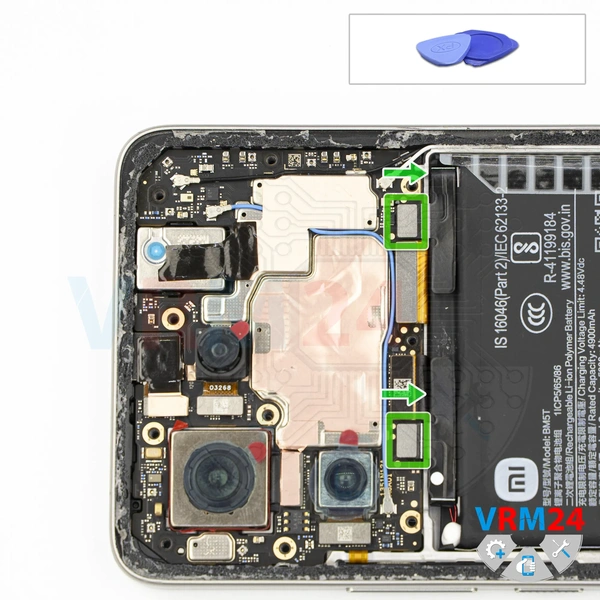

Далее, используя неметаллический инструмент, отсоединяем два разъема батареи.

ℹ️️ В модели Xiaomi 14T 2406APNFAG используется батарея BMT5 емкостью 5000 мАч.

И переходим к нижней части.

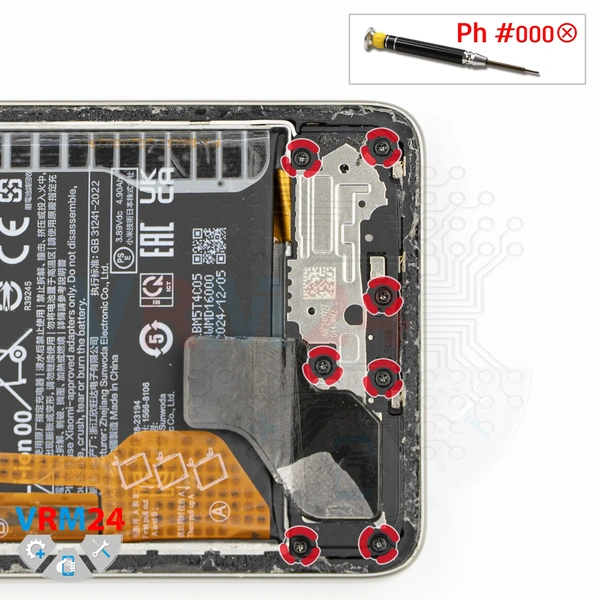

В нижней части нам также нужно выкрутить винты.

Для этого мы используем также крестовую отвёртку 1,5 мм или Phillips #000.

Винты лучше располагать отдельно от предыдущих. Они, скорее всего, одинаковые. Делаем это на всякий случай.

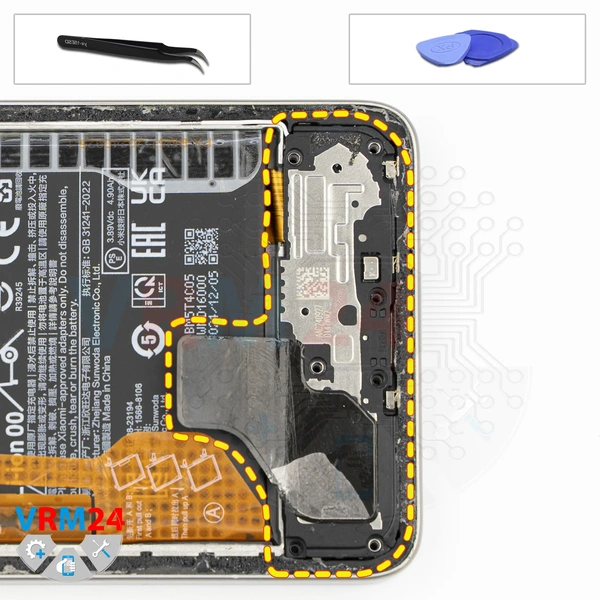

После этого нам нужно снять нижнюю крышку с динамиком.

Осторожно поддеваем её и вынимаем.

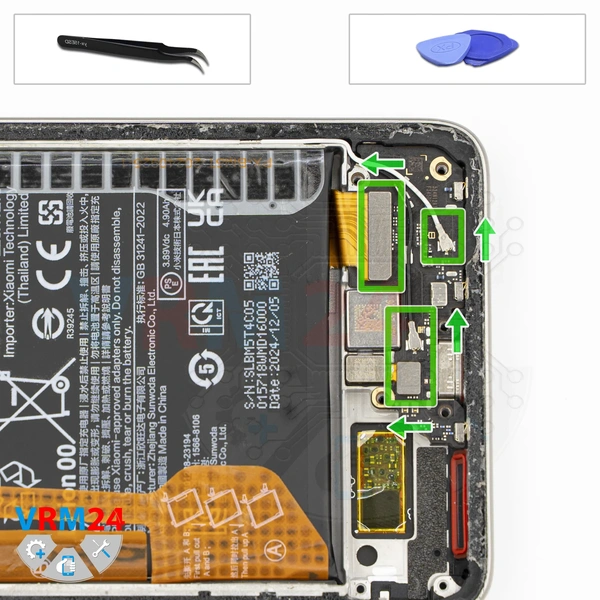

Затем отсоединяем разъёмы, отсоединяем разъём коаксиального кабеля, освобождаем сам кабель, чтобы он нам не мешал, отсоединяем разъём второго коаксиального кабеля, также освобождаем кабель из фиксирующих его клипс на субплате.

Отсоединяем разъём межплатного шлейфа, отсоединяем разъём датчика отпечатка пальцев.

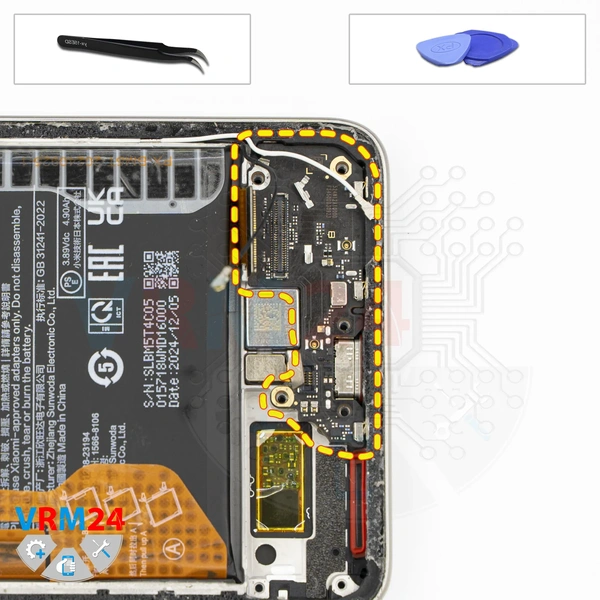

И теперь мы можем аккуратно попробовать отсоединить суб-плату.

С края подцепляем, приподнимаем, вынимаем суб-плату, которая слегка утоплена.

На суб-плате расположен: порт зарядки, микрофон, с обратной стороны расположен коннектор карт.

А в рамке дисплея у нас остаётся датчик отпечатка пальцев и вибромотор.

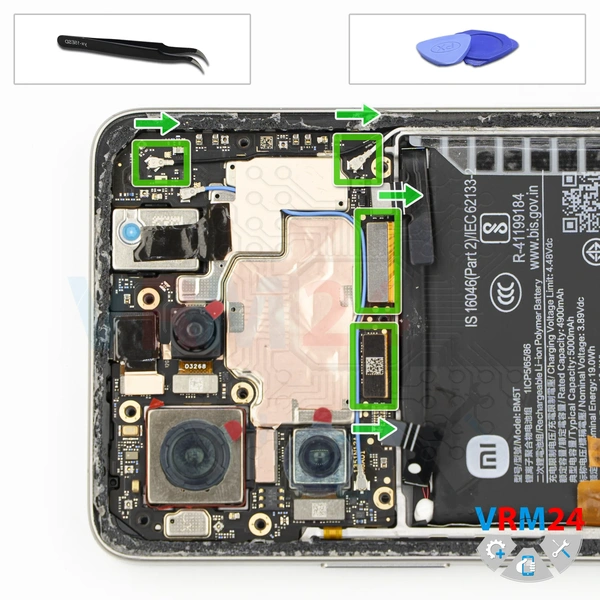

Теперь мы можем отсоединить разъёмы, отсоединяем разъём межплатного шлейфа, отсоединяем разъём шлейфа на дисплей.

Также нам нужно отсоединить два разъёма двух коаксиальных кабелей и освободить чёрный коаксиальный кабель из фиксирующих его клипс на материнской плате.

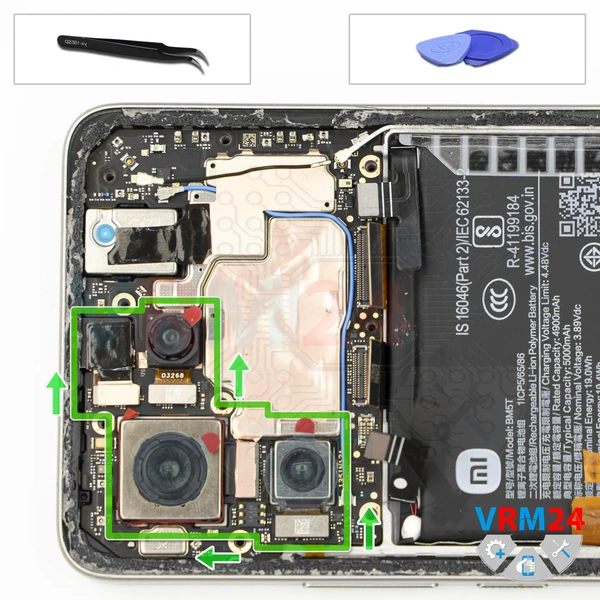

Отсоединяем камеры.

Камеры - приклеены за основание к рамке дисплея или к щитам на материнское плате.

Не нужно торопиться отклеивая их, чтобы не порвать шлейф.

Мы также можем отсоединить фронтальную камеру, аккуратно подцепляем, вынимаем.

Линзу фронтальной камеры лучше закрыть плёнкой, чтобы на неё не попала пыль или мусор. Убираем камеру в сторону.

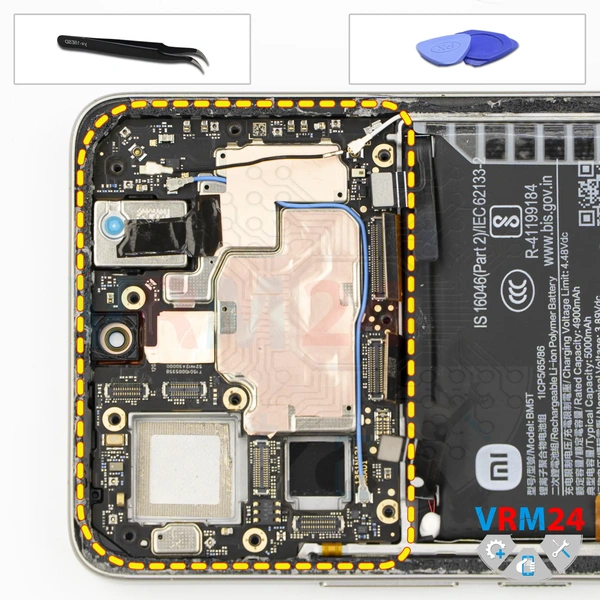

И мы можем попробовать вынуть материнскую плату.

Нам также лучше отклеить все защитные плёнки, чтобы они нам не мешали, отвернуть шлейфы и в правильном месте аккуратно подцепляем, приподнимаем, отворачиваем шлейфы или разъёмы, чтобы они нам не мешали, и вынимаем.

С обратной стороны материнская плата может удерживаться термопастой.

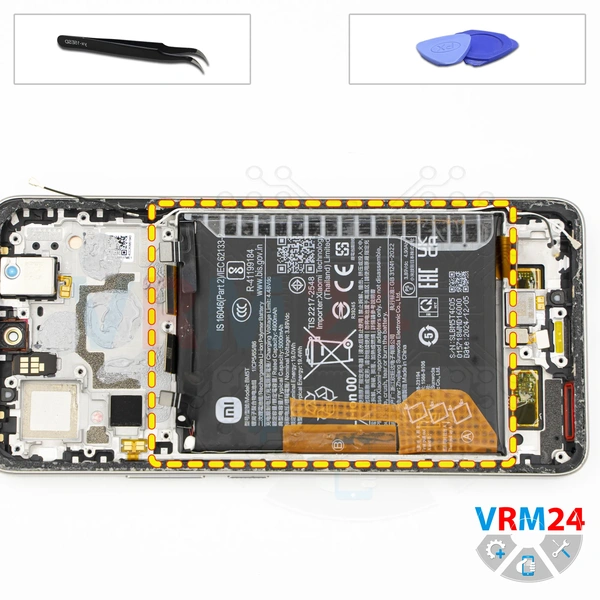

И в заключении мы переходим к отсоединению батареи.

Традиционно для Ксиоми у нас три коричневых язычка, два по краям, один посередине, по краям язычки соединены вместе.

Нам нужно отвернуть язычки и за язычки, которые расположены по краям, аккуратно потянуть вверх.

Под батареей находится прозрачное защитное покрытие, которое защищает межплатные шлейфы.

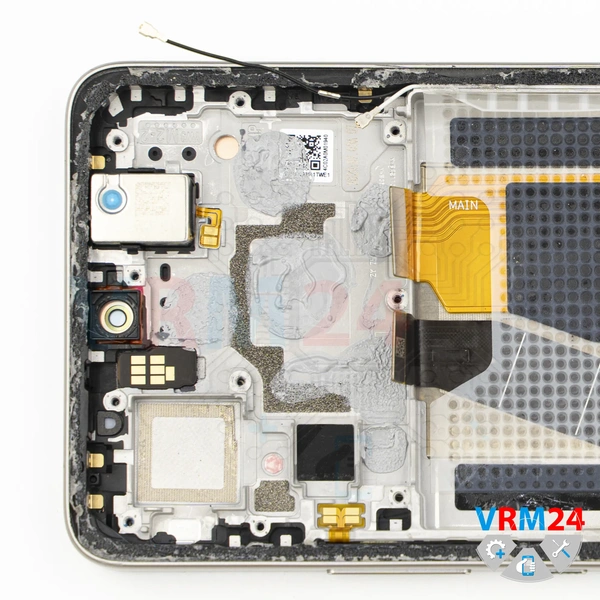

ℹ️️ В рамке дисплея остались: динамик, датчик отпечатков пальцев и вибромотор.
