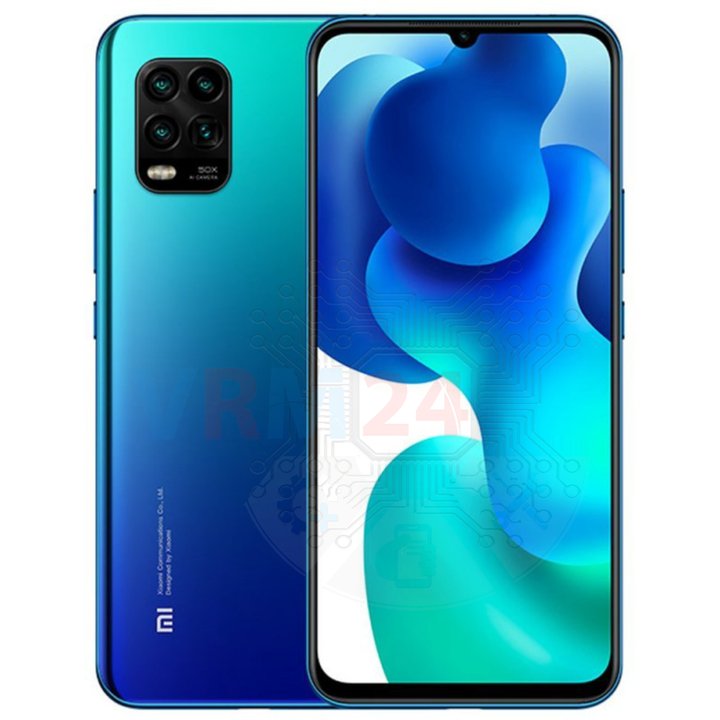

Xiaomi Mi 10 Lite

Сложность разборки:
Средняя

Разборка/Ремонт мобильного девайса Xiaomi Mi 10 Lite (Ксиаоми Ми 10 Лайт) с описанием каждого шага и необходимого набора инструментов.

Максим Сиволап

Технический специалист, автор

Технический специалист в течение длительного времени, автор.

Как разобрать Xiaomi Mi 10 Lite, Шаг 1/1

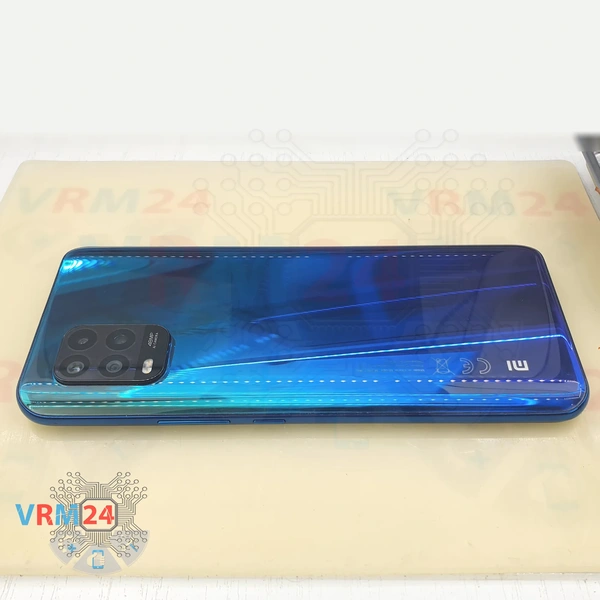

Шаг 1. Перед тем, как приступить к разборке

⚠️️ Перед разборкой не забудьте выключить телефон.

Как разобрать Xiaomi Mi 10 Lite, Шаг 2/1

Как разобрать Xiaomi Mi 10 Lite, Шаг 2/2

Как разобрать Xiaomi Mi 10 Lite, Шаг 2/3

Шаг 2. Вынимаем Лоток карт

Используя инструмент Ключ или Скрепку и открываем лоток Сим карт и вынимаем его.

⚠️️ Обратите внимание! Вставлять инструмент нужно в специальное отверстие на ребре корпуса телефона. Не нажимайте слишком сильно, это может привести к поломке механизма выталкивания лотка.

Как разобрать Xiaomi Mi 10 Lite, Шаг 3/1

Как разобрать Xiaomi Mi 10 Lite, Шаг 3/2

Как разобрать Xiaomi Mi 10 Lite, Шаг 3/3

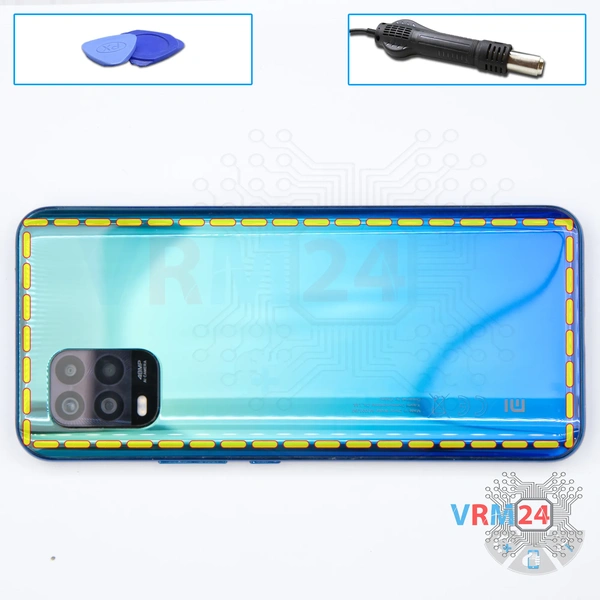

Шаг 3. Открываем заднюю крышку

Для аккуратного разделения, рекомендуем использовать такие специальные нагревательные устройства, как сепаратор, паяльный фен или нагревательный коврик. Можно использовать домашний фен, но придется сделать сопло вручную или иметь подходящее в комплекте, для аккуратного нагрева и концентрации теплового потока в нужном месте.

ℹ️️ Поверхность крышки необходимо нагреть для размягчения клеевой основы под ней. Приблизительная температура нагрева 50° С.

Используйте тонкую пластиковую пленку или очень тонкий медиатор для расклейки. Для облегчения процесса, можно применить изопропиловый спирт, но очень аккуратно и смочить только саму пленку. Зачастую самое сложно пропустить инструмент между разделяемыми частями, обычно для этого выбирается дальний край от шлейфов или кнопок.

Не допускается при разделении использовать рычаг или любое усилие способное повредить внутренние элементы.

Как разобрать Xiaomi Mi 10 Lite, Шаг 4/1

Как разобрать Xiaomi Mi 10 Lite, Шаг 4/2

Как разобрать Xiaomi Mi 10 Lite, Шаг 4/3

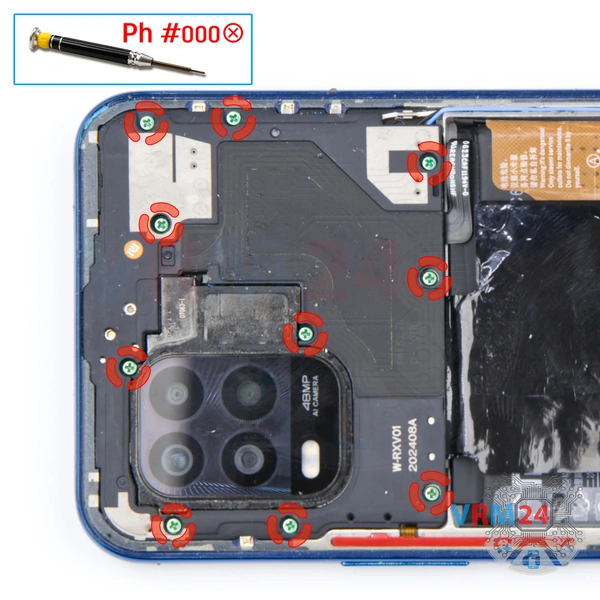

Шаг 4. Откручиваем винты

С помощью отвертки (Phillips 1,5 мм PH #000) открутите десять винтов.

Как разобрать Xiaomi Mi 10 Lite, Шаг 5/1

Как разобрать Xiaomi Mi 10 Lite, Шаг 5/2

Как разобрать Xiaomi Mi 10 Lite, Шаг 5/3

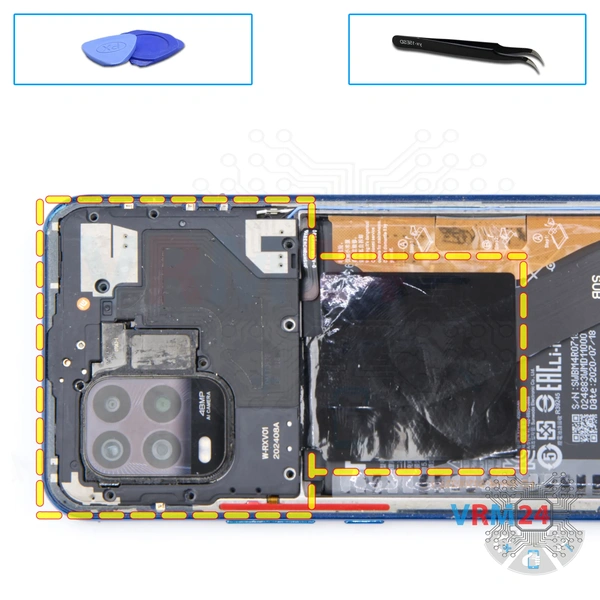

Шаг 5. Открываем крышку

Подденьте за края. Проведите инструментом по краю, отсоедините защелки и снимите крышку с антенными площадками и дорожками.

ℹ️️ Старайтесь приподнимать крышку за края и ничего не просовывать между ними, чтобы случайно не задеть или не закоротить что-либо на печатной плате.

Как разобрать Xiaomi Mi 10 Lite, Шаг 6/1

Как разобрать Xiaomi Mi 10 Lite, Шаг 6/2

Как разобрать Xiaomi Mi 10 Lite, Шаг 6/3

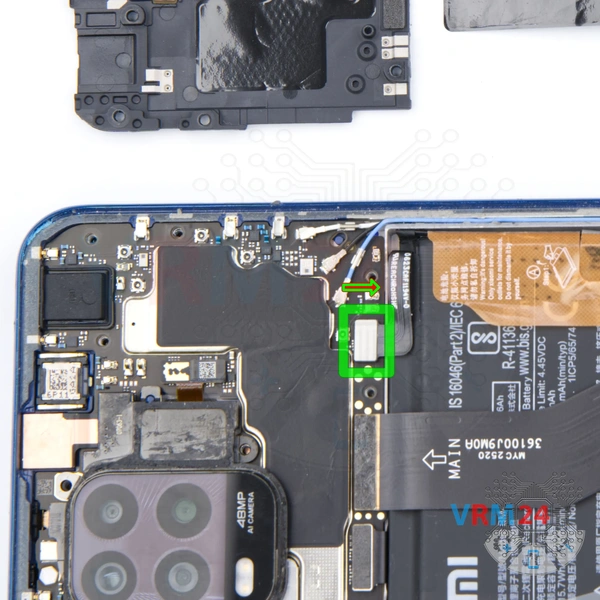

Шаг 6. Отсоединяем коннектор аккумуляторной батареи

При первой возможности отсоедините разъем аккумулятора. Лучше использовать неметаллический или пластиковый инструмент, чтобы избежать повреждений.

ℹ️️ Модель Xiaomi Mi 10 Lite имеет аккумулятор BM4R емкостью 4060 мАч.

⚠️️ Настоятельно рекомендуется отсоединить разъем во избежание возможного короткого замыкания при разборке.

Как разобрать Xiaomi Mi 10 Lite, Шаг 7/1

Как разобрать Xiaomi Mi 10 Lite, Шаг 7/2

Как разобрать Xiaomi Mi 10 Lite, Шаг 7/3

Шаг 7. Откручиваем винты

С помощью отвертки (Phillips 1,5 мм PH #000) открутите семь винтов.

Как разобрать Xiaomi Mi 10 Lite, Шаг 8/1

Как разобрать Xiaomi Mi 10 Lite, Шаг 8/2

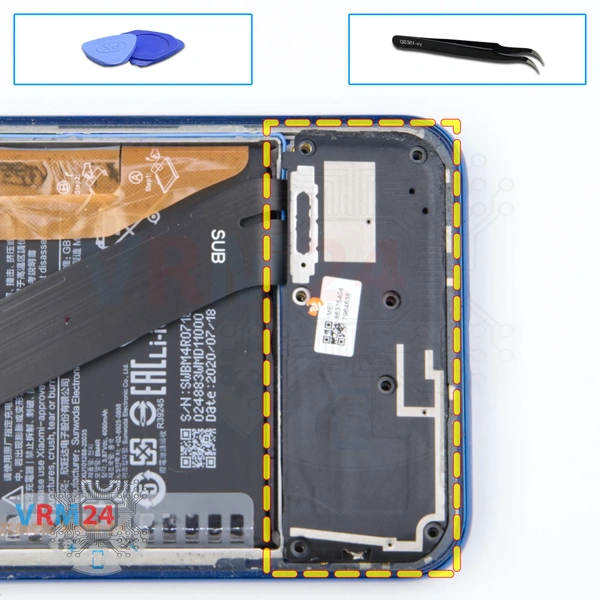

Шаг 8. Отсоединяем динамик

Подденьте за край и снимите сборку динамика с антенными дорожками.

Как разобрать Xiaomi Mi 10 Lite, Шаг 9/1

Как разобрать Xiaomi Mi 10 Lite, Шаг 9/2

Как разобрать Xiaomi Mi 10 Lite, Шаг 9/3

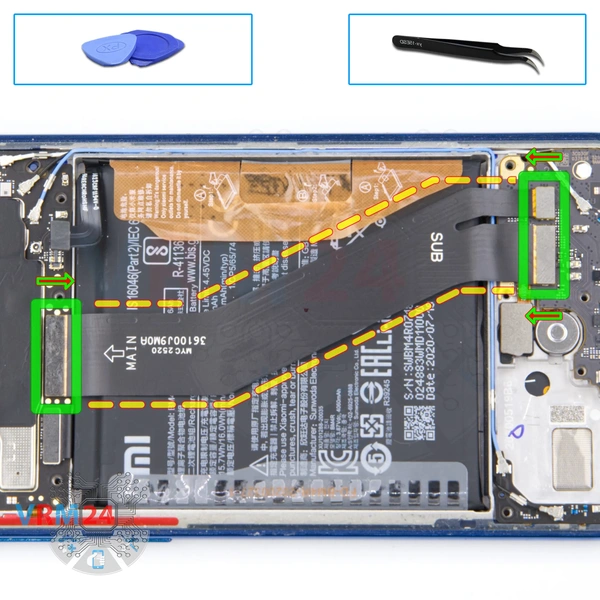

Шаг 9. Отсоединяем межплатный шлейф

Аккуратно, лучше всего с края, отсоединяем коннекторы и снимаем межплатный шлейф, соединяющий основную плату с дополнительной печатной платой (также известной как субплата).

⚠️️ Будьте осторожны при извлечении шлейфов из коннекторов, шлейфы очень тонкие и их достаточно легко порвать, или повредить контактные дорожки внутри.

ℹ️️ Стрелочка на шлейфе указывает его правильное положение.

Как разобрать Xiaomi Mi 10 Lite, Шаг 10/1

Как разобрать Xiaomi Mi 10 Lite, Шаг 10/2

Как разобрать Xiaomi Mi 10 Lite, Шаг 10/3

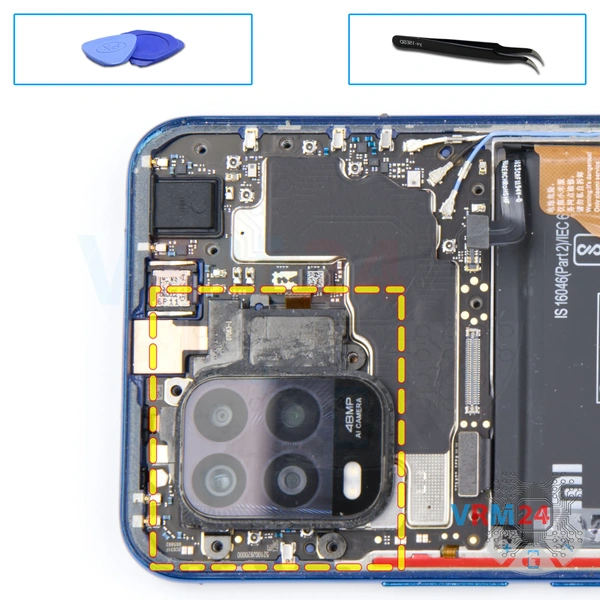

Шаг 10. Открываем крышку

Подденьте за край и снимите крышку камер со вспышкой.

Как разобрать Xiaomi Mi 10 Lite, Шаг 11/1

Как разобрать Xiaomi Mi 10 Lite, Шаг 11/2

Как разобрать Xiaomi Mi 10 Lite, Шаг 11/3

Как разобрать Xiaomi Mi 10 Lite, Шаг 11/4

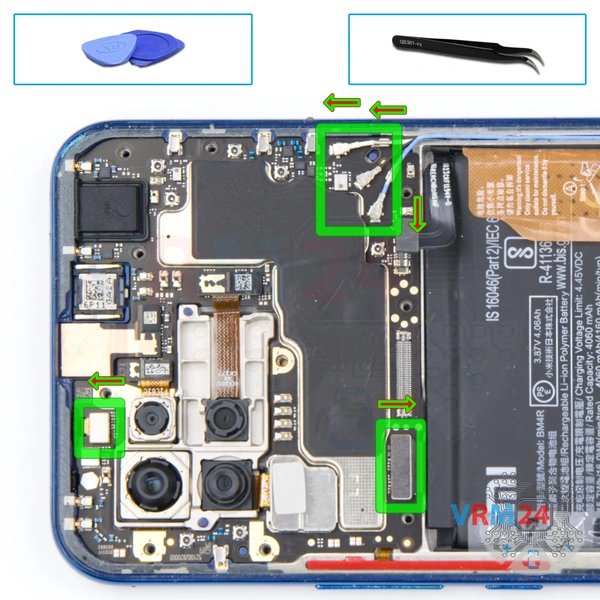

Шаг 11. Отсоединяем коннекторы

Подденьте разъемы шлейфа модуля дисплея, шлейфа датчика и трех коаксиальных кабелей.

⚠️️ Будьте осторожны при извлечении кабелей из разъемов, кабели довольно тонкие, и их достаточно легко сломать или повредить контактные дорожки внутри.

Как разобрать Xiaomi Mi 10 Lite, Шаг 12/1

Как разобрать Xiaomi Mi 10 Lite, Шаг 12/2

Как разобрать Xiaomi Mi 10 Lite, Шаг 12/3

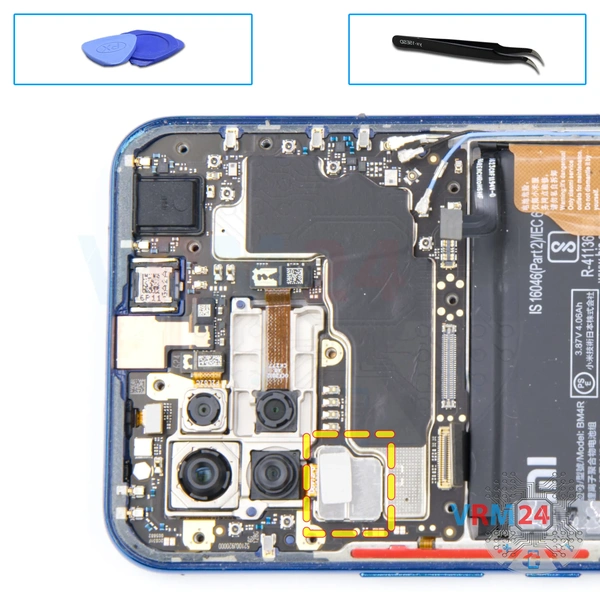

Шаг 12. Отсоединяем фиксатор

Подденьте за край и снимите фиксатор, удерживающий два разъема тыльных камер.

Как разобрать Xiaomi Mi 10 Lite, Шаг 13/1

Как разобрать Xiaomi Mi 10 Lite, Шаг 13/2

Как разобрать Xiaomi Mi 10 Lite, Шаг 13/3

Как разобрать Xiaomi Mi 10 Lite, Шаг 13/4

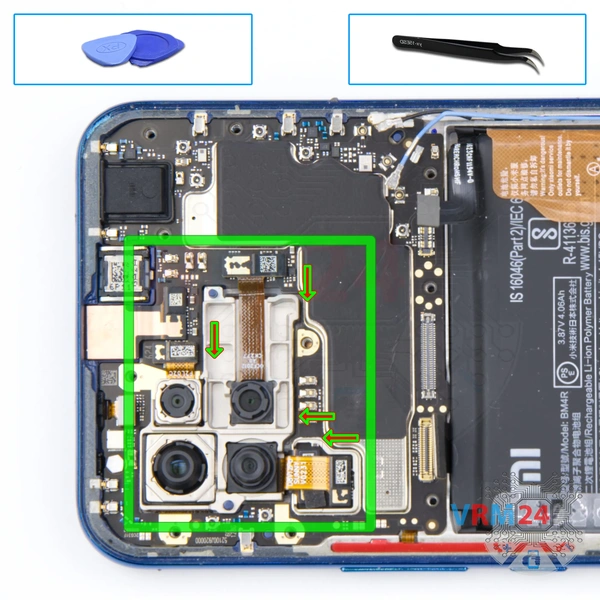

Шаг 13. Отсоединяем камеры

Отсоедините разъемы. Подденьте за край и извлеките тыльные камеры в крышке.

Как разобрать Xiaomi Mi 10 Lite, Шаг 14/1

Как разобрать Xiaomi Mi 10 Lite, Шаг 14/2

Как разобрать Xiaomi Mi 10 Lite, Шаг 14/3

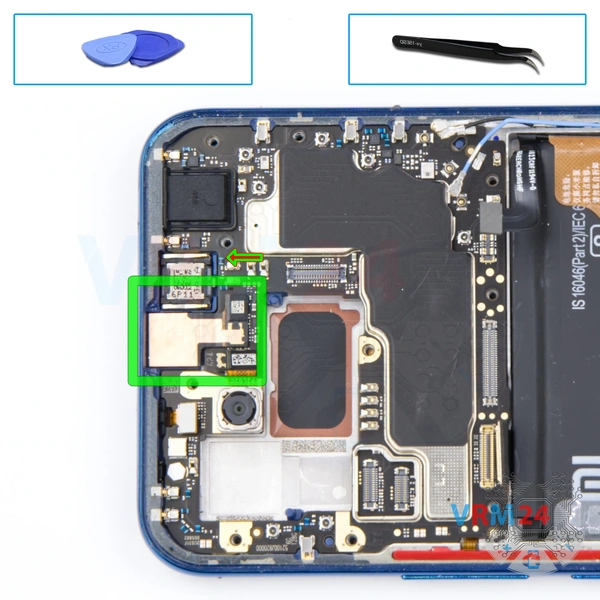

Шаг 14. Отсоединяем фронтальную камеру

Отсоедините разъем и снимите фронтальную (селфи) камеру.

Как разобрать Xiaomi Mi 10 Lite, Шаг 15/1

Как разобрать Xiaomi Mi 10 Lite, Шаг 15/2

Как разобрать Xiaomi Mi 10 Lite, Шаг 15/3

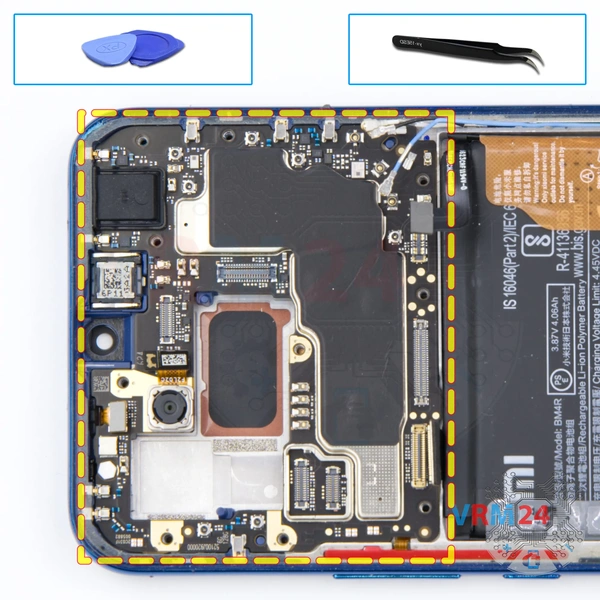

Шаг 15. Отсоединяем печатную плату

Аккуратно снимаем печатную плату. Не нужно использовать рычаг или стараться достать плату силой, убедитесь, что ничто не мешает и не держит плату.

⚠️️ Не изгибайте печатную плату при демонтаже и не просовывайте инструменты под нее. Незаметно для себя, вы можете повредить компоненты или шлейфы с внутренней стороны.

Как разобрать Xiaomi Mi 10 Lite, Шаг 16/1

Как разобрать Xiaomi Mi 10 Lite, Шаг 16/2

Как разобрать Xiaomi Mi 10 Lite, Шаг 16/3

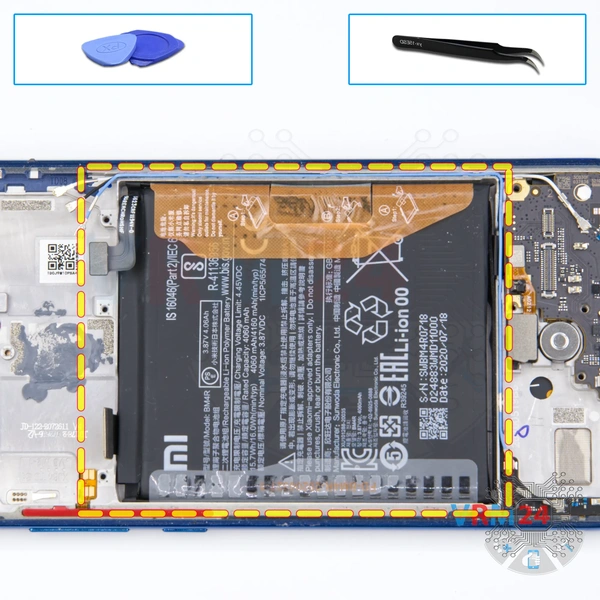

Шаг 16. Отсоединяем АКБ

С особой осторожностью извлекайте аккумулятор, поскольку он приклеен производителем изнутри.

На коричневом ярлыке написана инструкция.

Также нужно заранее посмотреть расположение шлейфов под аккумулятором, чтобы не повредить их.

Как разобрать Xiaomi Mi 10 Lite, Шаг 17/1

Как разобрать Xiaomi Mi 10 Lite, Шаг 17/2

Как разобрать Xiaomi Mi 10 Lite, Шаг 17/3

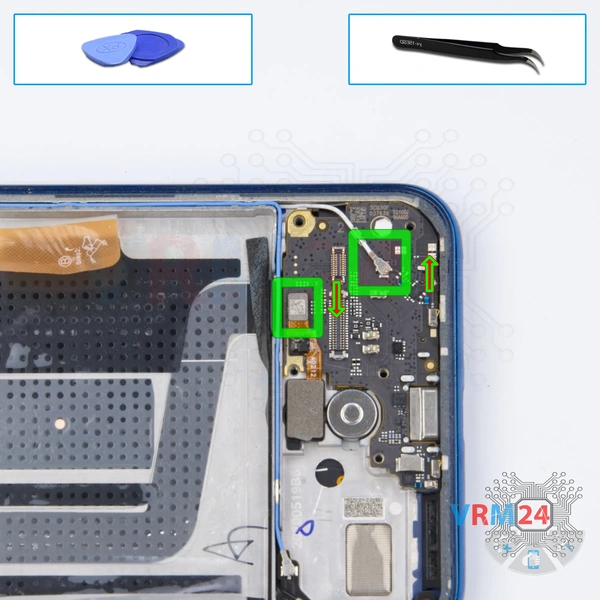

Шаг 17. Отсоединяем коннекторы

Отсоедините разъем коаксиального кабеля, разъем шлейфа датчика отпечатков пальцев.

⚠️️ Не тяните за кабель и не поддевайте его острым предметом, разъемы довольно слабые и легко ломаются, либо кабель выпадает из конца (ушко).

Как разобрать Xiaomi Mi 10 Lite, Шаг 18/1

Как разобрать Xiaomi Mi 10 Lite, Шаг 18/2

Как разобрать Xiaomi Mi 10 Lite, Шаг 18/3

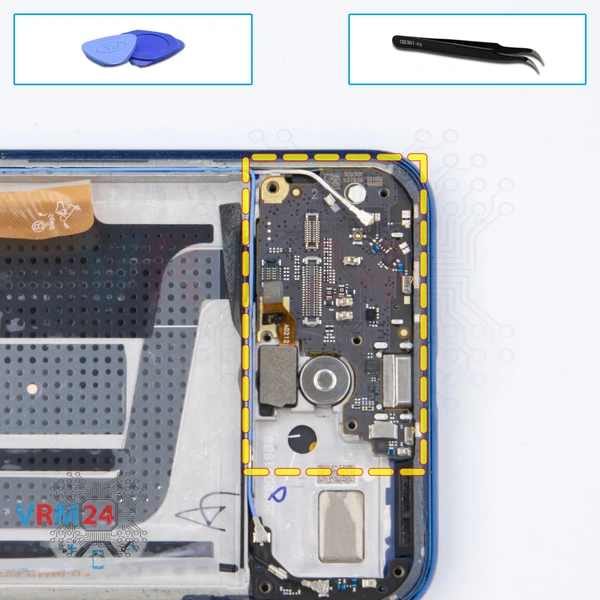

Шаг 18. Отсоединяем субплату

Снимаем нижнюю субплату. Она может быть приклеена металлизированным скотчем к станине, для облегчения процесса плату можно немного нагреть.

ℹ️️ Субплата содержит порт зарядки (Micro-USB), микрофон, пружинные контакты на динамик, вибромотор и антенный блок.

⚠️️ При демонтаже нижней платы, не нужно вставлять инструмент под плату. Можно повредить компоненты с внутренней стороны.

Как разобрать Xiaomi Mi 10 Lite, Шаг 19/1

Как разобрать Xiaomi Mi 10 Lite, Шаг 19/2

Как разобрать Xiaomi Mi 10 Lite, Шаг 19/3

Как разобрать Xiaomi Mi 10 Lite, Шаг 19/4

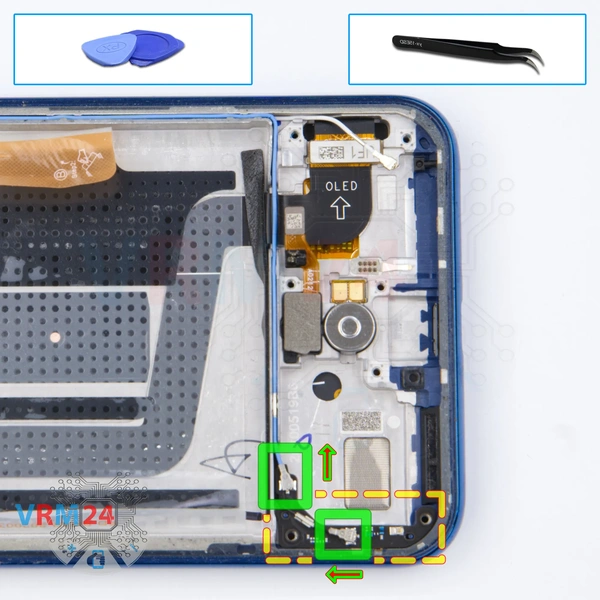

Шаг 19. Отсоединяем малую плату

Отсоедините два разъема коаксиального кабеля. Подденьте за край и отклейте малую плату.

Как разобрать Xiaomi Mi 10 Lite, Шаг 20/1

Как разобрать Xiaomi Mi 10 Lite, Шаг 20/2

Как разобрать Xiaomi Mi 10 Lite, Шаг 20/3

Как разобрать Xiaomi Mi 10 Lite, Шаг 20/4

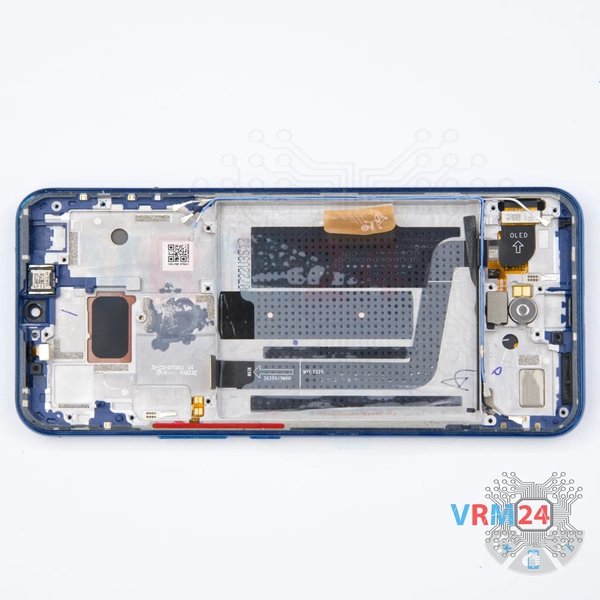

Шаг 20. В рамке дисплейного модуля

ℹ️️ В рамке дисплея остались: разговорный динамик, вибромотор, датчик отпечатка пальцев и три коаксиальных кабеля.

Подробные видео инструкции по разборке и ремонту Xiaomi Mi 10 Lite от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.

#инструкции #Xiaomi #Xiaomi Mi 10 Lite

Evgenii Kuzmin

Специалист сервисного центра

Разборка\Ремонт имеет среднюю сложность и по времени занимает примерно минут. Наше руководство подходит для всех моделей Xiaomi Mi 10 Lite — Ксиаоми Ми 10 Лайт, выпущенных для рынков разных стран.
