Разборка/Ремонт мобильного девайса Xiaomi Mi 4C (Ксиоми Ми 4С) с описанием каждого шага и необходимого набора инструментов.

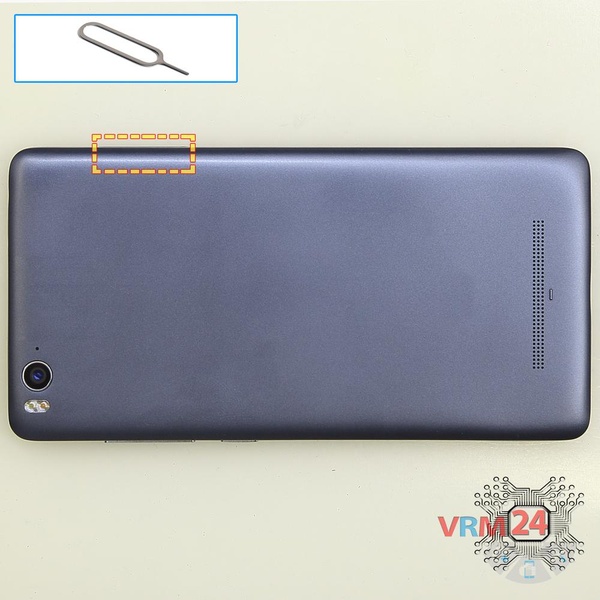

Используя инструмент Ключ или Скрепку и открываем лоток Сим карт и вынимаем его.

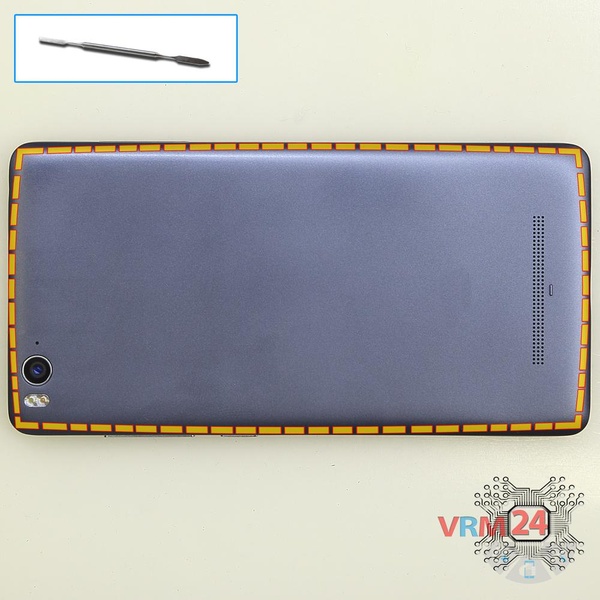

При помощи инструмента лопатка или пластикового медиатора, аккуратно, по периметру, отсоединяем крепления задней крышки и снимаем ее.

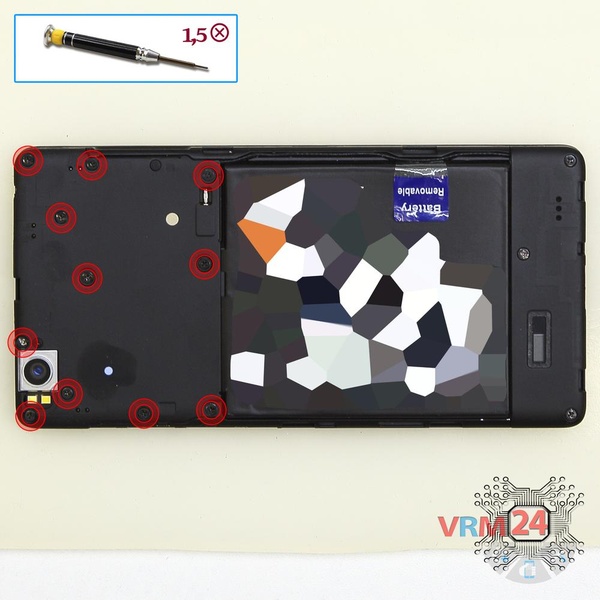

С помощью отвертки (Phillips 1,5 мм PH #000) открутите одиннадцать винтов.

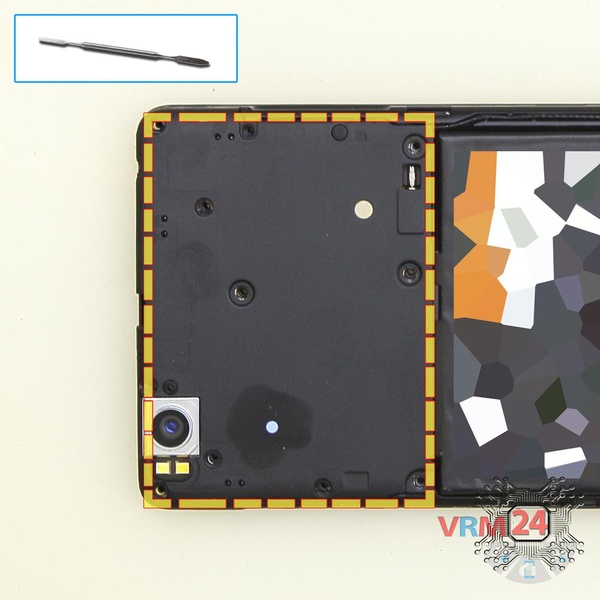

Подденьте за края. Проведите инструментом по краю, отсоедините защелки и снимите крышку с антенными площадками и дорожками.

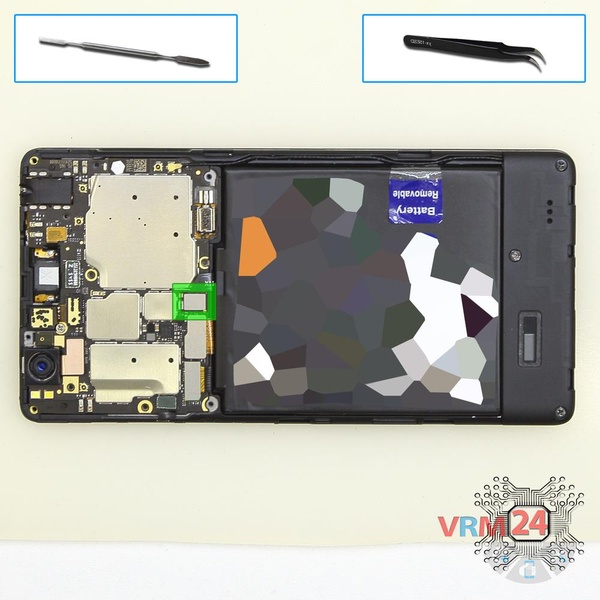

При первой возможности отсоедините разъем аккумулятора. Лучше использовать неметаллический или пластиковый инструмент, чтобы избежать повреждений.

ℹ️️ В модели Xiaomi Mi 4C установлен аккумулятор BM35 емкостью 3000 мАч.

С особой осторожностью извлекайте аккумулятор, поскольку он приклеен производителем изнутри.

Также нужно заранее посмотреть расположение шлейфов под аккумулятором, чтобы не повредить их.

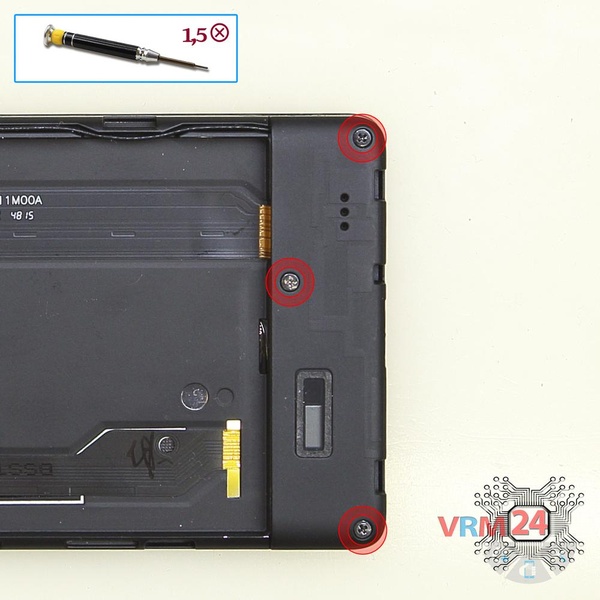

С помощью отвертки (Phillips 1,5 мм PH #000) открутите три винта.

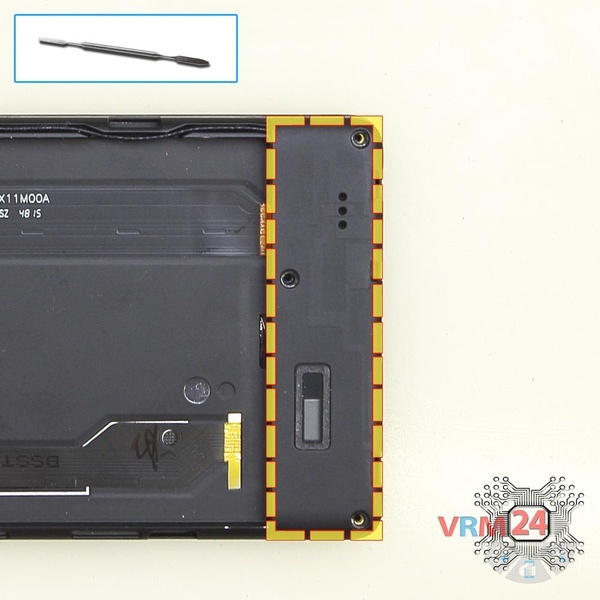

Подденьте за край и снимите сборку динамика.

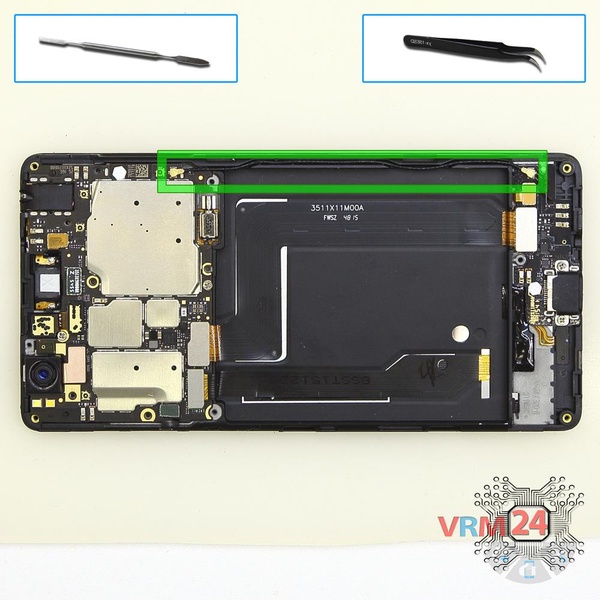

Отсоедините разъемы и отсоедините коаксиальный кабель.

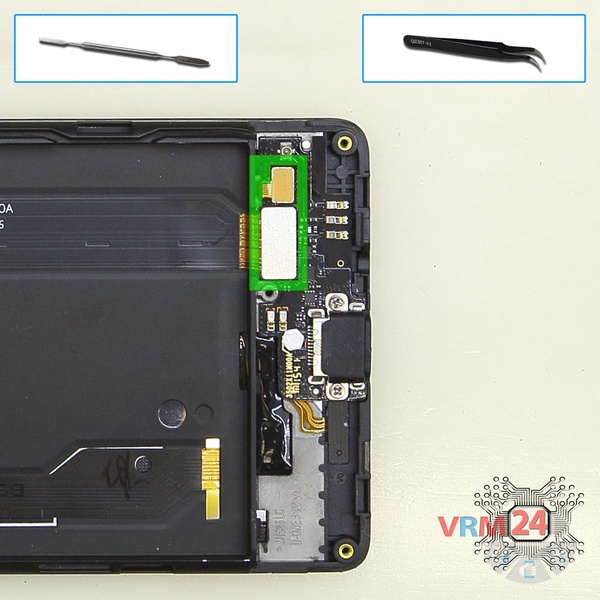

Отсоедините разъем шлейфа, разъем межплатного шлейфа.

⚠️️ Не тяните за кабель и не поддевайте его острым предметом, разъемы довольно слабые и легко ломаются, либо кабель выпадает из конца (ушко).

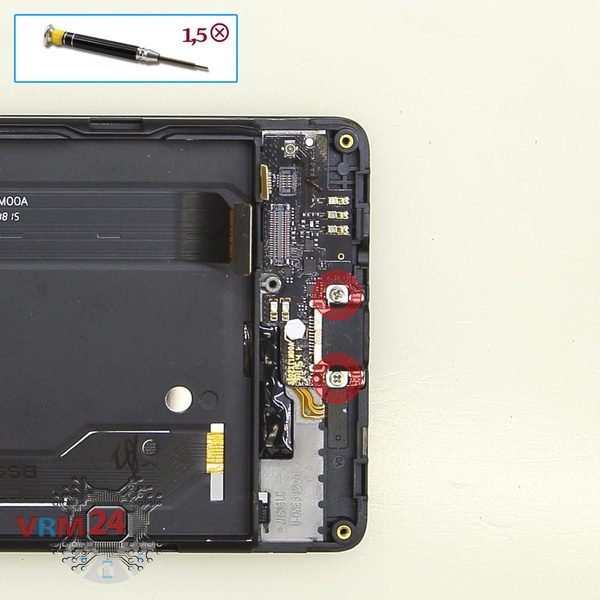

С помощью отвертки (Phillips 1,5 мм PH #000) открутите два винта, крепящих субплату.

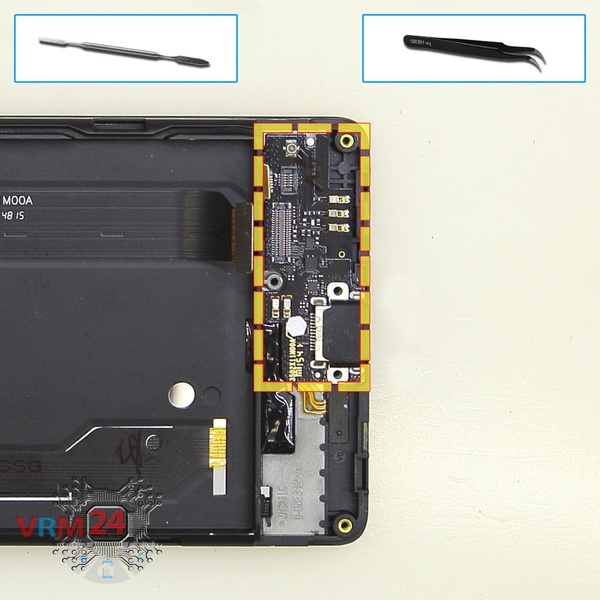

Снимаем нижнюю субплату. Она может быть приклеена металлизированным скотчем к станине, для облегчения процесса плату можно немного нагреть.

ℹ️️ Субплата содержит порт зарядки (Micro-USB), микрофон, пружинные контакты на динамик и антенный блок.

⚠️️ При демонтаже нижней платы, не нужно вставлять инструмент под плату. Можно повредить компоненты с внутренней стороны.

Подденьте нижнюю часть и снимите разговорный динамик.

⚠️️ Будьте осторожны! Разговорный динамик слегка приклеен.

⚠️️ Если мы подденем динамик посередине, мы можем сломать разговорный динамик пополам.

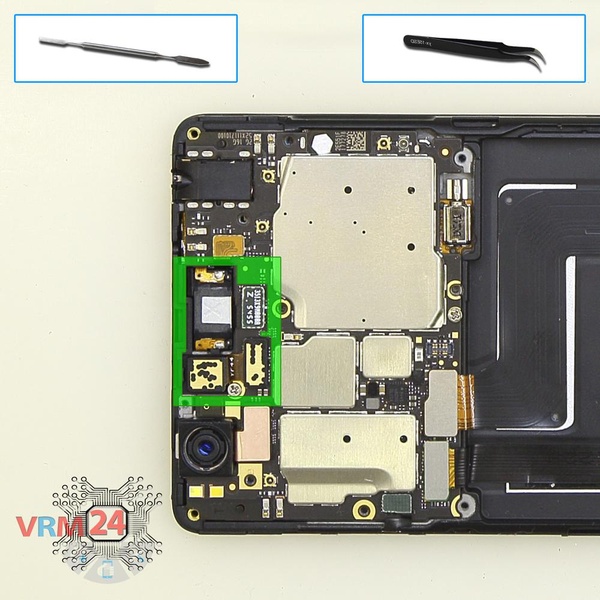

Подденьте нижнюю часть корпуса и снимите фронтальную (селфи) камеру.

⚠️️ Будьте осторожны! Камера тоже слегка приклеена.

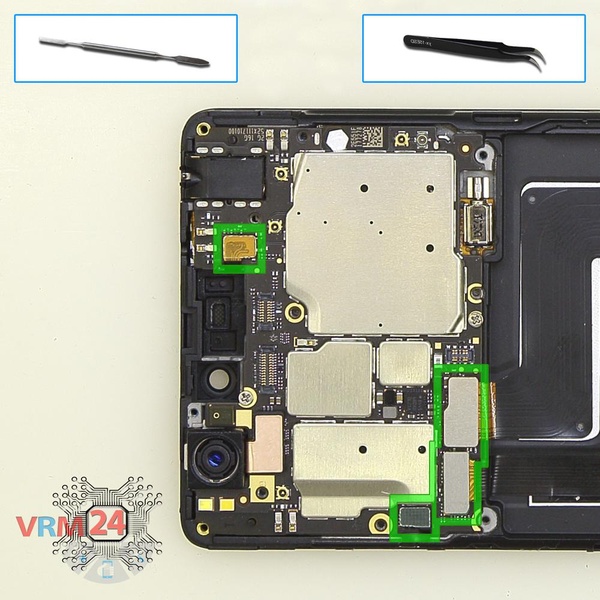

Подденьте разъемы шлейфа боковых кнопок, шлейфа датчика приближения, шлейфа дисплейного модуля, межплатного шлейфа.

⚠️️ Будьте осторожны при извлечении кабелей из разъемов, кабели довольно тонкие, и их достаточно легко сломать или повредить контактные дорожки внутри.

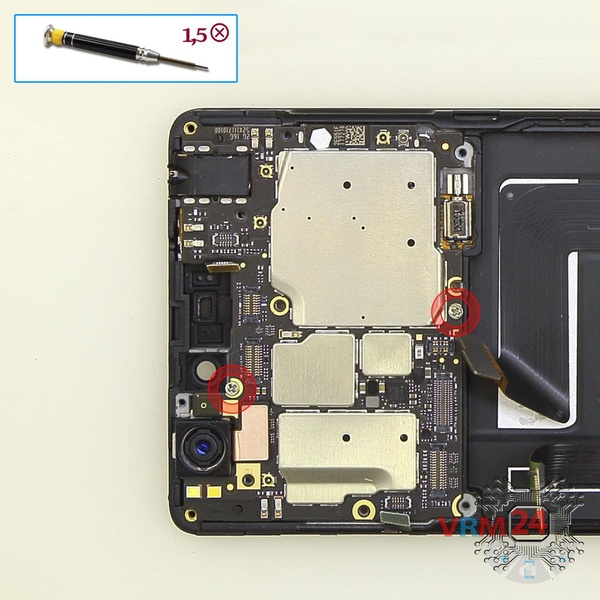

С помощью отвертки (Philips 1,5 мм PH #000) открутите два винта, крепящих материнскую плату.

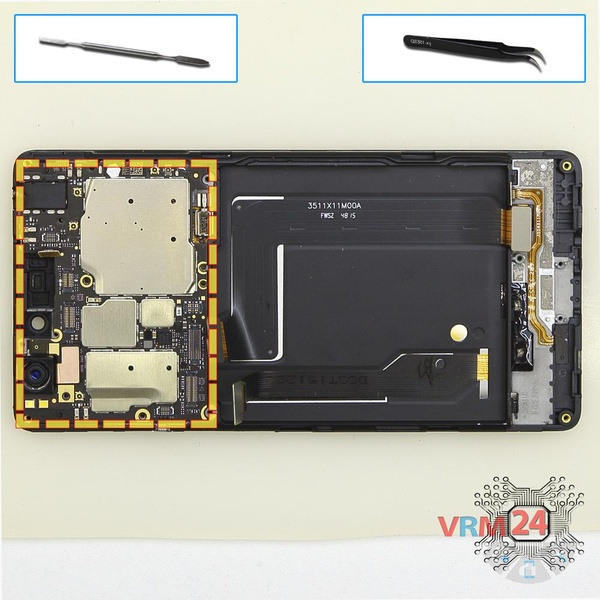

Аккуратно снимаем печатную плату. Не нужно использовать рычаг или стараться достать плату силой, убедитесь, что ничто не мешает и не держит плату.

⚠️️ Не изгибайте печатную плату при демонтаже и не просовывайте инструменты под нее. Незаметно для себя, вы можете повредить компоненты или шлейфы с внутренней стороны.

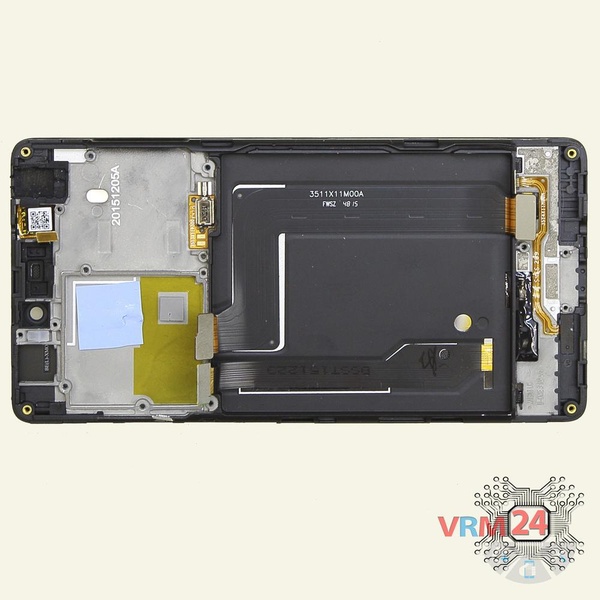

ℹ️️ В рамке дисплея осталось:
