Разборка/Ремонт мобильного девайса Xiaomi Mi 4i (Ксиоми Ми 4и) с описанием каждого шага и необходимого набора инструментов.
Просмотры
Нравится
Поделиться
Вопросы

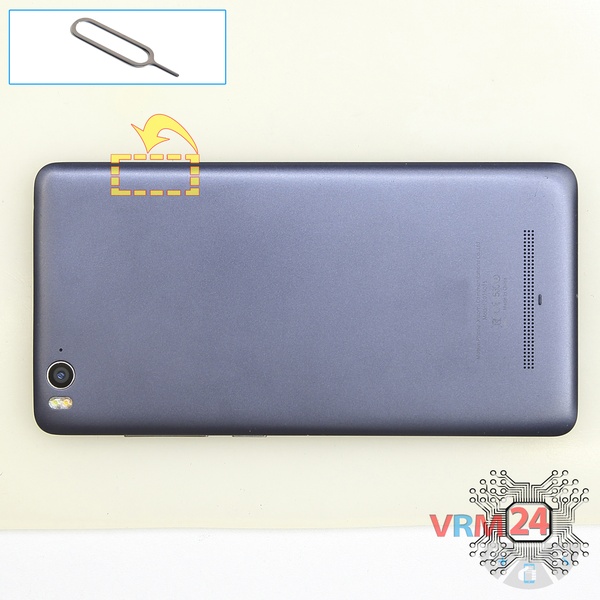

Шаг 1.
Используя инструмент Ключ или Скрепку и открываем лоток Сим карт и вынимаем его.
⚠ Обратите внимание! Вставлять инструмент нужно в специальное отверстие на ребре корпуса телефона. Не нажимайте слишком сильно, это может привести к поломке механизма выталкивания лотка.
Шаг 2.

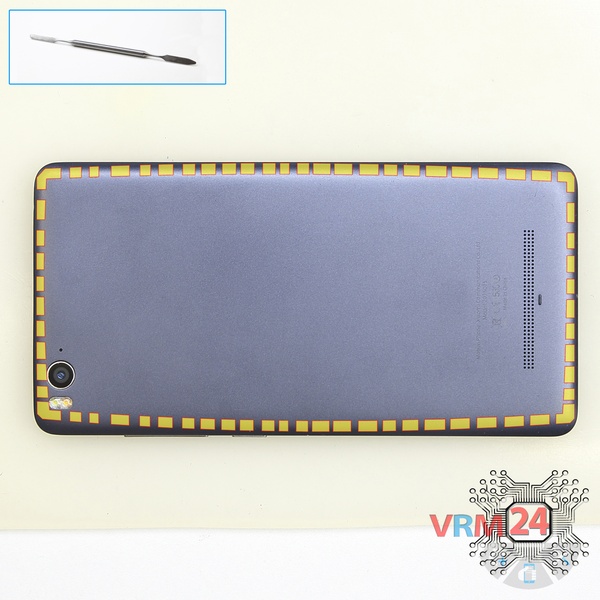

При помощи инструмента лопатка или пластикового медиатора, аккуратно, по периметру, отсоединяем крепления задней крышки и снимаем ее.
⚠ Старайтесь не вставлять инструмент слишком глубоко, или отгибать, иначе на корпусе могут остаться следы вскрытия или повреждения.
⚠ Будьте внимательны, открывая крышку со стороны боковых кнопок громкости и включения. Тонкий шлейф и хрупкие кнопки очень легко повредить.
Шаг 3.

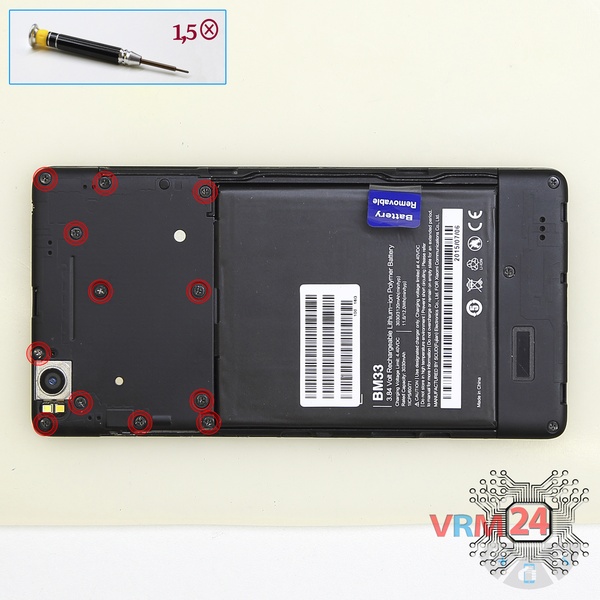

С помощью отвертки (Phillips 1,5 мм PH000) открутите 13 винтов.
Шаг 4.

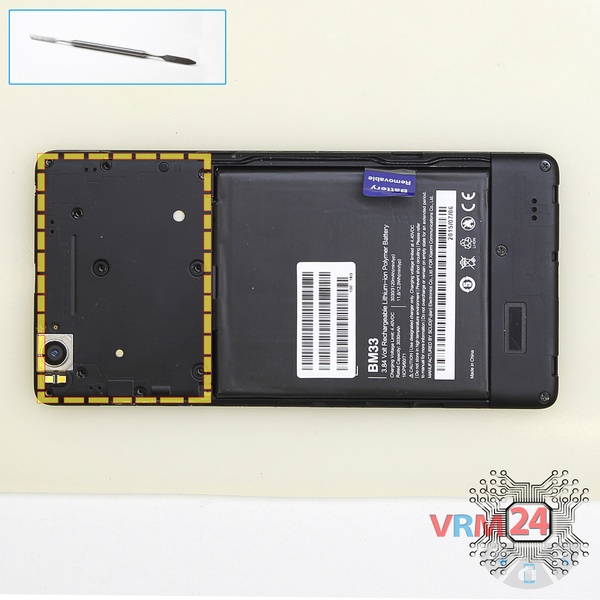

Снимаем крышку с антеннами. Крышка защищает печатную плату (PCB). Постарайтесь приподнять крышку за края и ничего не просовывать между ними, чтобы случайно не коснуться и не замкнуть что-либо на печатной плате.

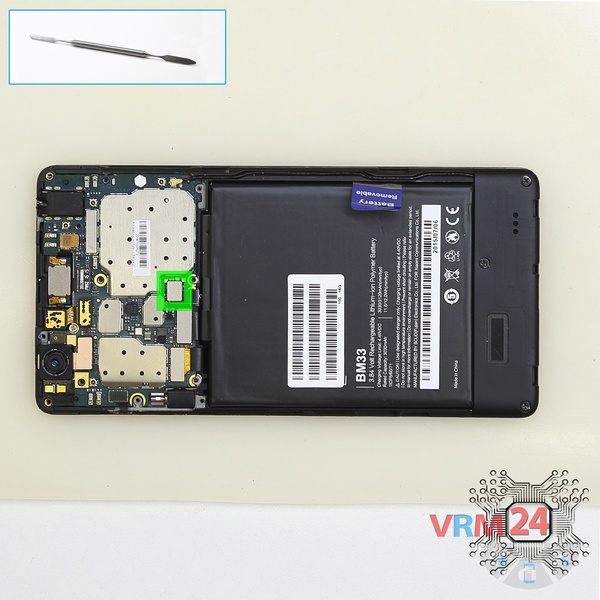

Шаг 5.
ℹ️ Модель Xiaomi Mi 4i оснащена аккумулятором BM33 емкостью 3120 мАч.
⚠ Настоятельно рекомендуется отсоединить разъем, чтобы избежать возможных коротких замыканий при разборке.
Также старайтесь не использовать металлические инструменты для отсоединения разъема аккумуляторной батареи или делайте это осторожно.
Шаг 6.

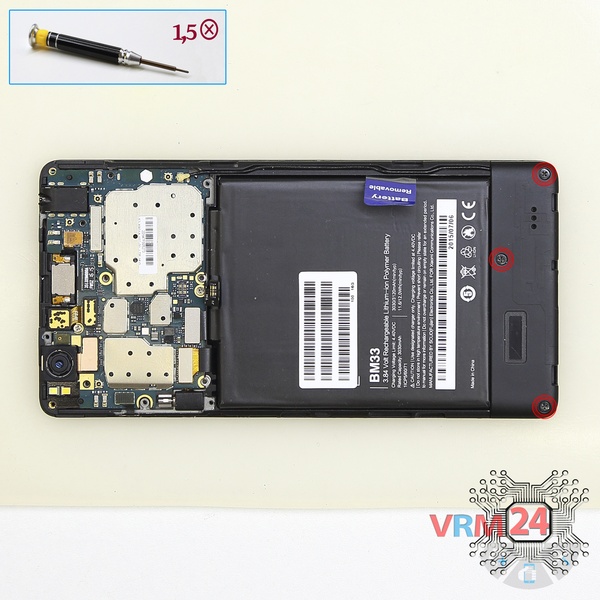

Отверткой (Phillips 1,5 мм PH000) открутите три винта.

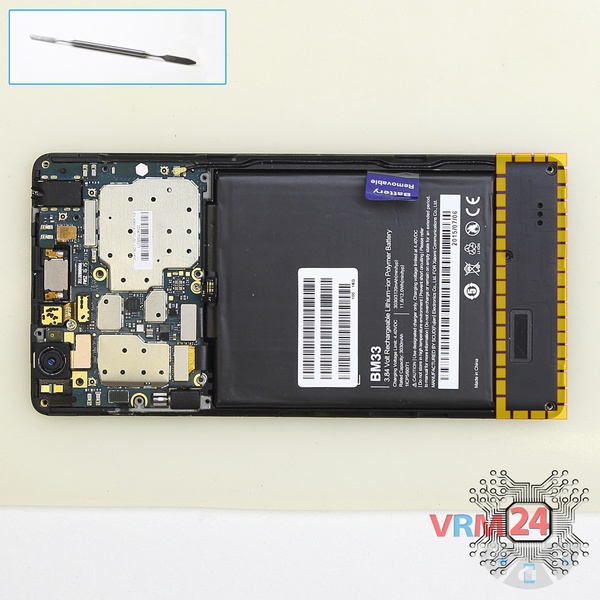

Шаг 7.
Отсоединяем нижний антенный блок с полифоническим (музыкальным) динамиком.
Шаг 8.

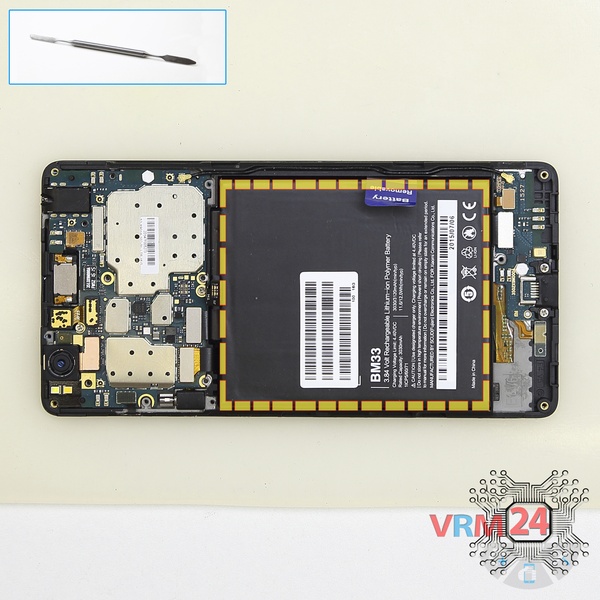

Извлеките аккумулятор. Будьте осторожны. Аккумулятор может быть сильно приклеен, также под батареей два шлейфа.

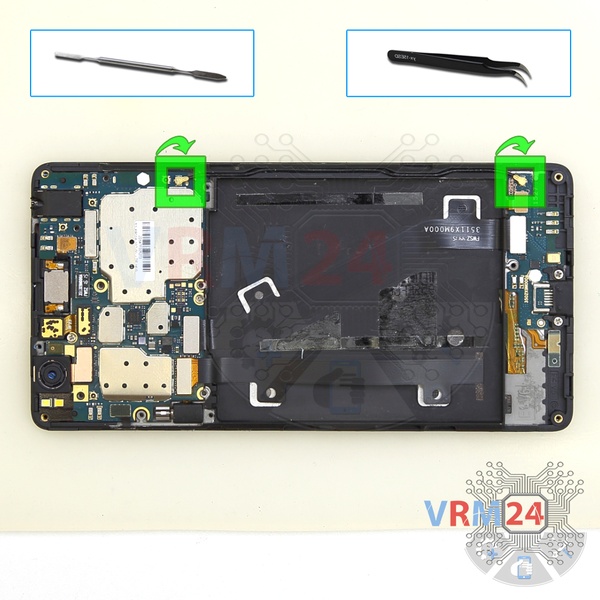

Шаг 9.
Осторожно отсоедините разъемы и снимите коаксиальный кабель, желательно поддевать за края.
Шаг 10.

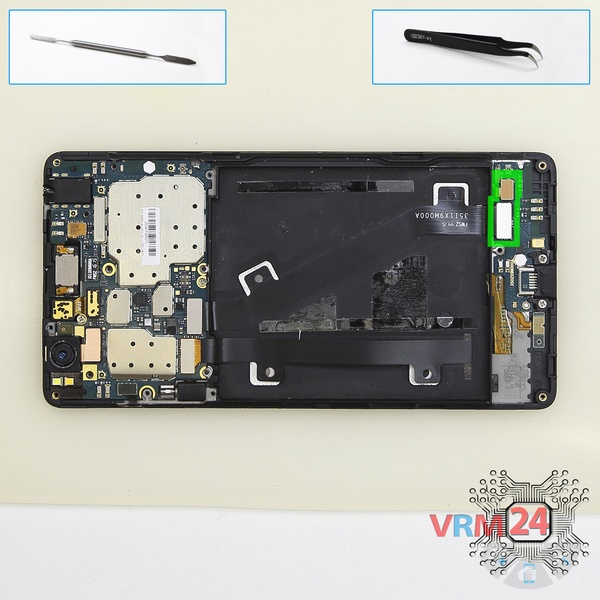

Отсоедините коннектор шлейфа LED подсветки кнопок навигации, разъем межплатного шлейфа дополнительного экрана на дочерней плате.
⚠️ Не тяните за кабель и не поддавливайте его острым инструментом, разъемы довольно слабые и легко ломаются, или кабель выпадает из конца (наконечника).
Шаг 11.

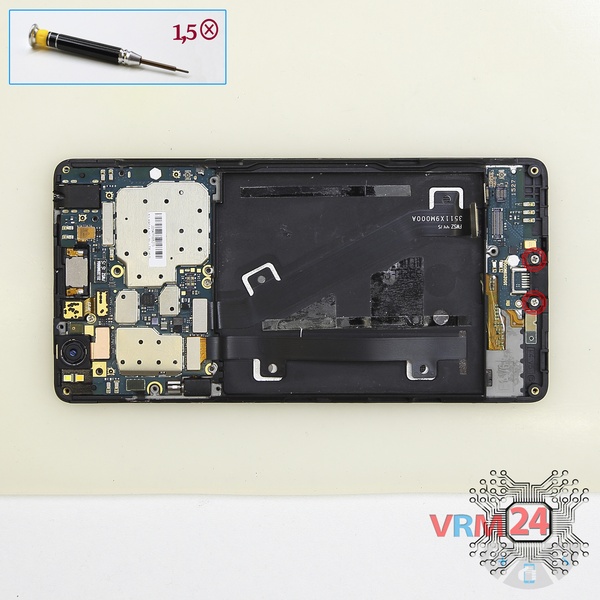

С помощью отвертки (Phillips 1,5 мм PH000) открутите два винта, удерживающих порт зарядки.

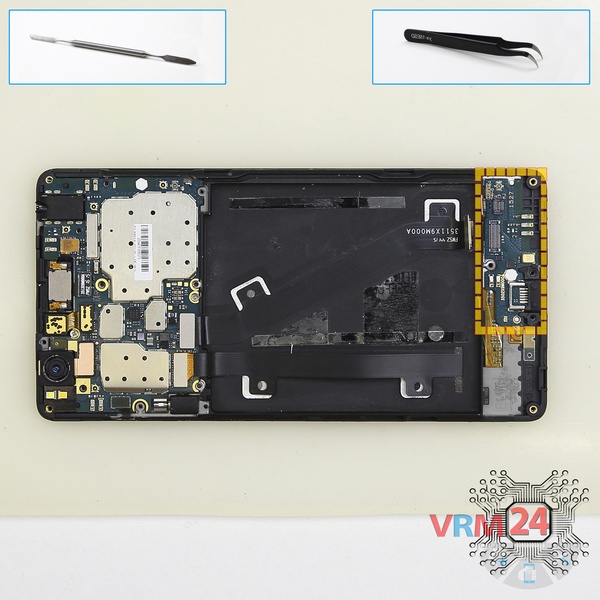

Шаг 12.
Снимаем нижнюю субплату. Т.к. она приклеена металлизированным скотчем к станине, для облегчения процесса плату можно немного нагреть.
ℹ️️ Дополнительная плата содержит порт для зарядки (Micro USB), микрофон, пружинные контакты для динамика и антенный блок.
⚠ При демонтаже нижней платы, не нужно вставлять инструмент под плату. Можно повредить компоненты с внутренней стороны.
Шаг 13.

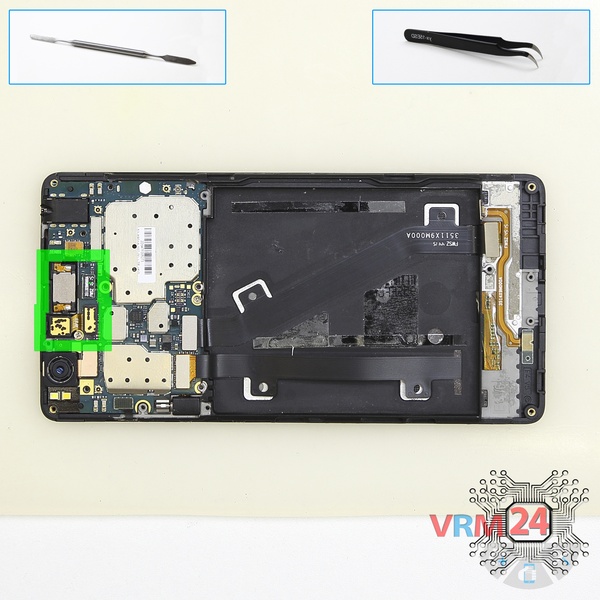

Отсоедините разъемы на материнской плате и снимите фронтальную (селфи) камеру и слуховой динамик.
Шаг 14.

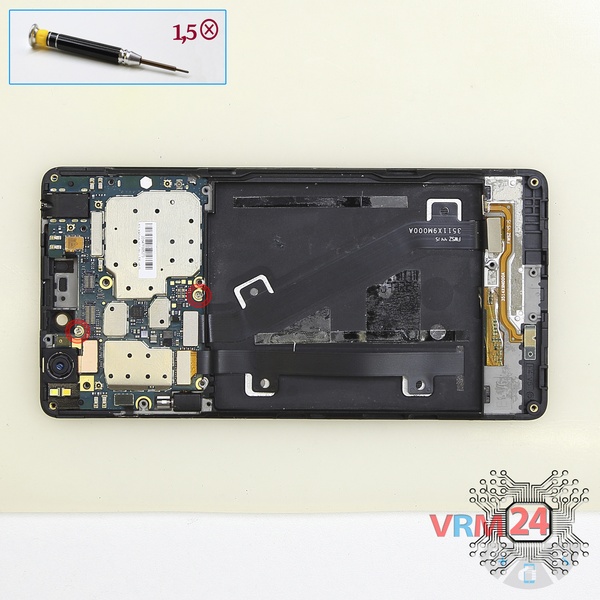

С помощью отвертки (Phillips 1,5 мм PH000) открутите два винта на материнской плате.

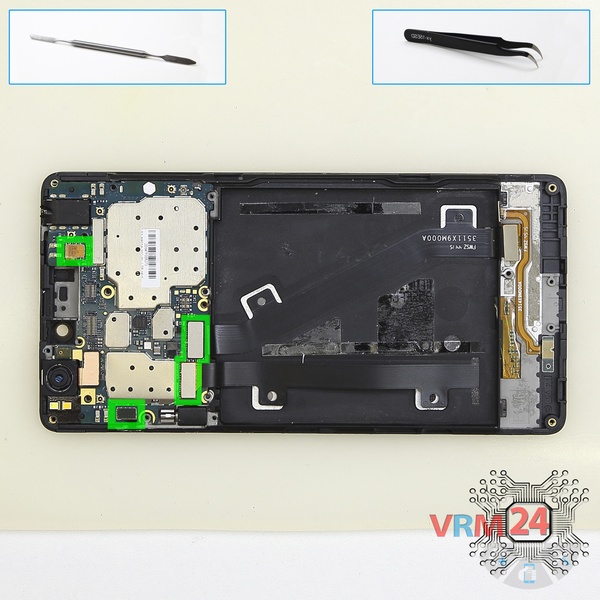

Шаг 15.
Отсоедините разъемы шлейфа кнопок регулировки громкости, шлейфа дисплея, шлейфа сенсорного экрана, межплатного шлейфа.
⚠️ Будьте осторожны при извлечении кабелей из разъемов, кабели довольно тонкие, и их достаточно легко сломать или повредить контактные дорожки внутри.

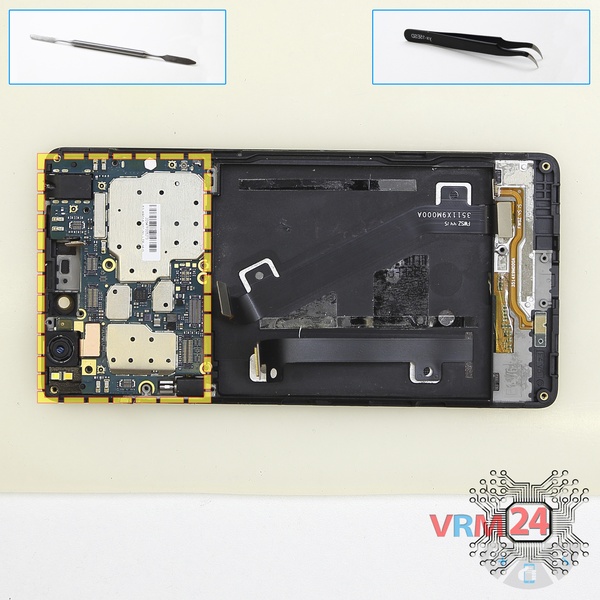

Шаг 16.
Аккуратно снимаем печатную плату. Не нужно использовать рычаг или стараться достать плату силой, убедитесь, что ничто не мешает и не держит плату.
⚠ Не изгибайте печатную плату при демонтаже и не просовывайте инструменты под нее. Незаметно для себя, вы можете повредить компоненты или шлейфы с внутренней стороны.
Шаг 17.

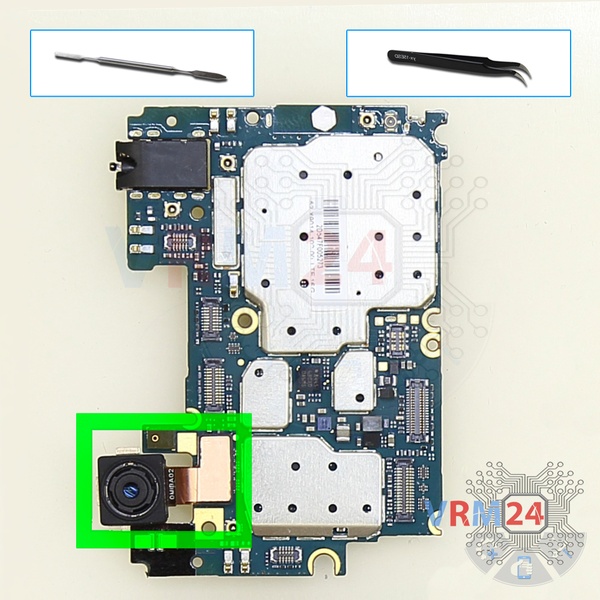

Подденьте разъем и снимите основную камеру.

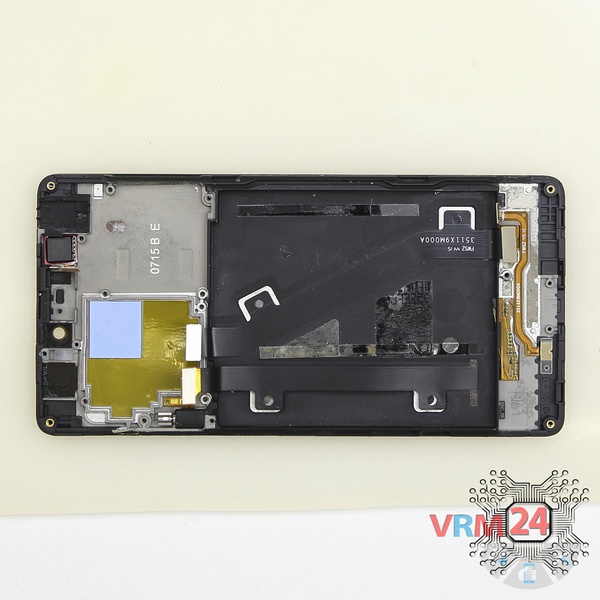

Шаг 18.
ℹ️️ В рамке дисплея остались:
Если у вас есть вопрос, задайте его нам, и мы постараемся ответить максимально подробно. Если эта статья была вам полезна, пожалуйста, оцените её.
