Разборка/Ремонт мобильного девайса Xiaomi Mi Note 3 (Ксиоми Ми Нот 3) с описанием каждого шага и необходимого набора инструментов.

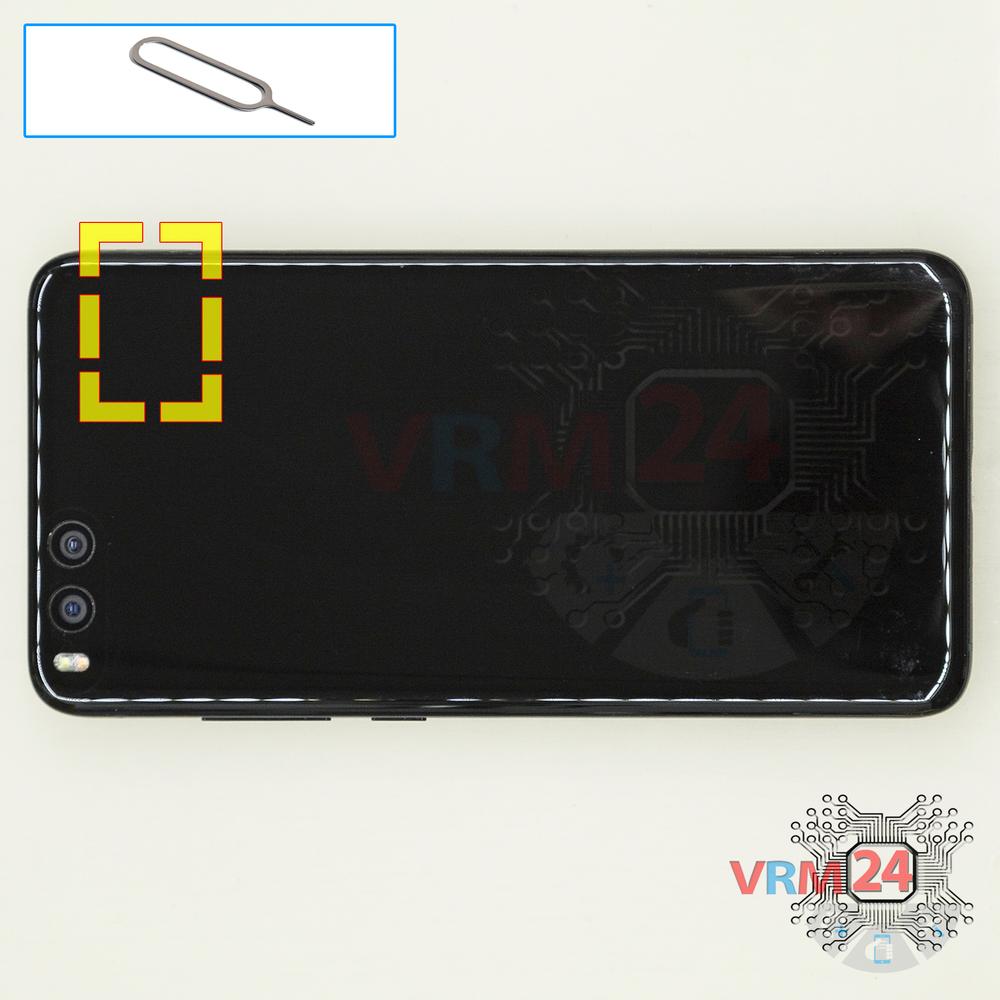

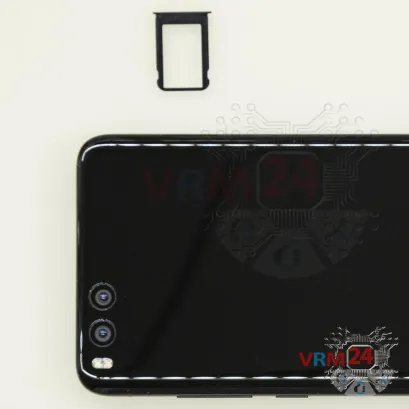

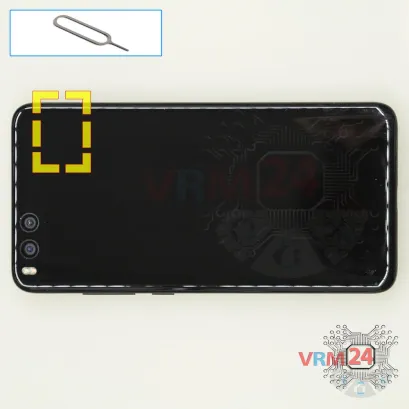

Используя инструмент Ключ или Скрепку и открываем лоток Сим карты и вынимаем его.

⚠️ Обратите внимание! Вставлять инструмент нужно в специальное отверстие на ребре корпуса телефона. Не нажимайте слишком сильно, это может привести к поломке механизма выталкивания лотка.

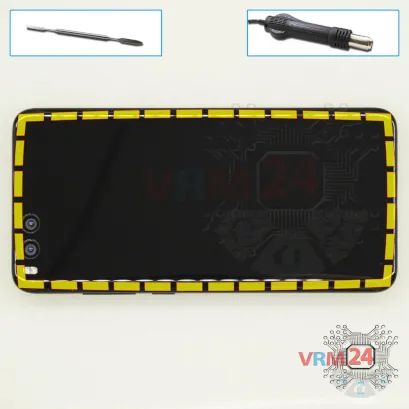

Для аккуратного разделения, рекомендуем использовать такие специальные нагревательные устройства, как сепаратор, паяльный фен или нагревательный коврик. Можно использовать домашний фен, но придется сделать сопло вручную или иметь подходящее в комплекте, для аккуратного нагрева и концентрации теплового потока в нужном месте.

ℹ️ Поверхность крышки необходимо нагреть для размягчения клеевой основы под ней. Приблизительная температура нагрева 50° С.

Используйте тонкую пластиковую пленку или очень тонкий медиатор для расклейки. Для облегчения процесса, можно применить изопропиловый спирт, но очень аккуратно и смочить только саму пленку. Зачастую самое сложно пропустить инструмент между разделяемыми частями, обычно для этого выбирается дальний край от шлейфов или кнопок.

Не допускается при разделении использовать рычаг или любое усилие способное повредить внутренние элементы.

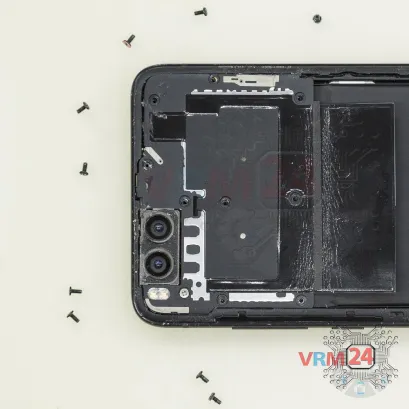

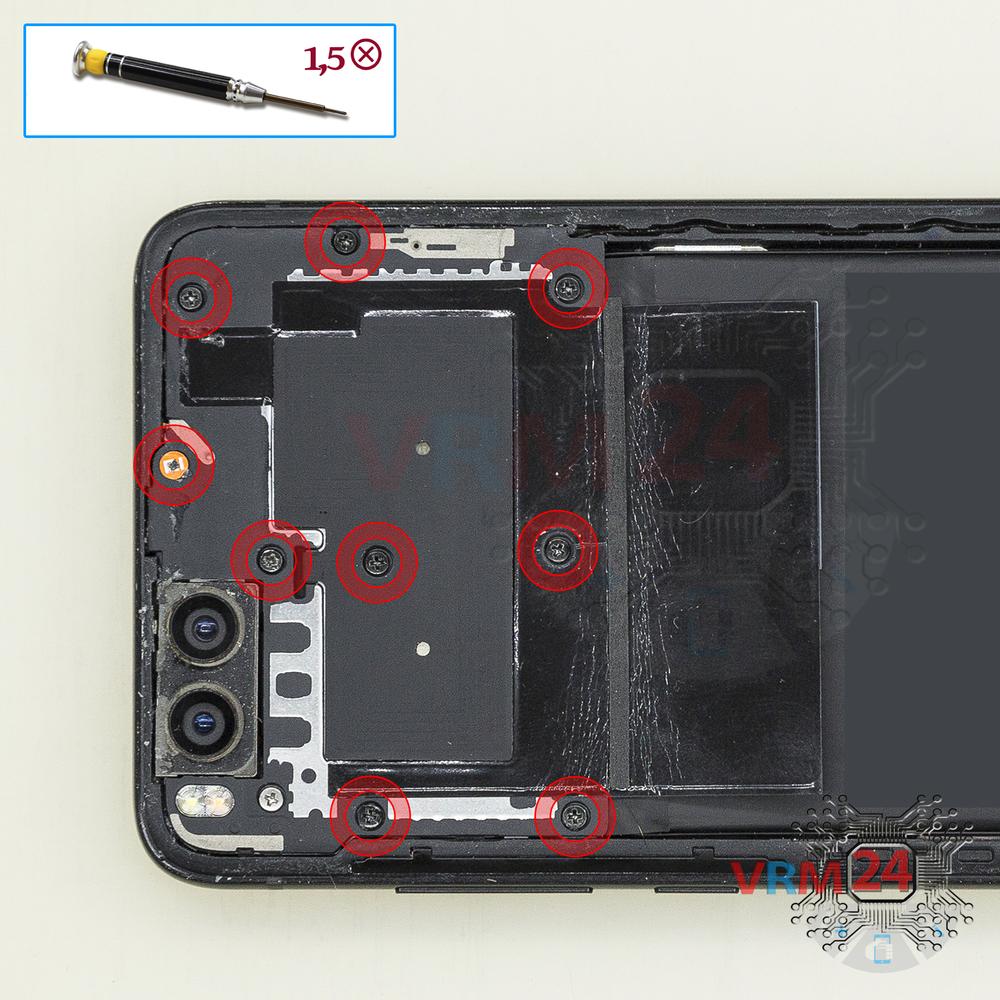

С помощью отвертки (Phillips 1,5 мм PH #000) отвинтите девять винтов.

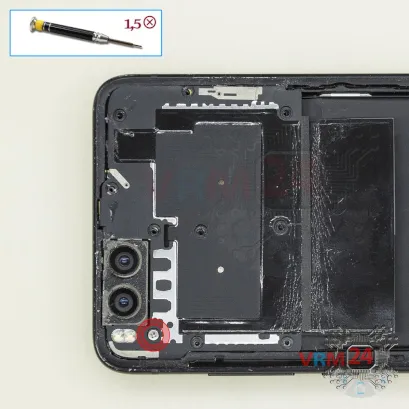

С помощью отвертки (Phillips 1,5 мм PH #000) отвинтите один немагнитный винт.

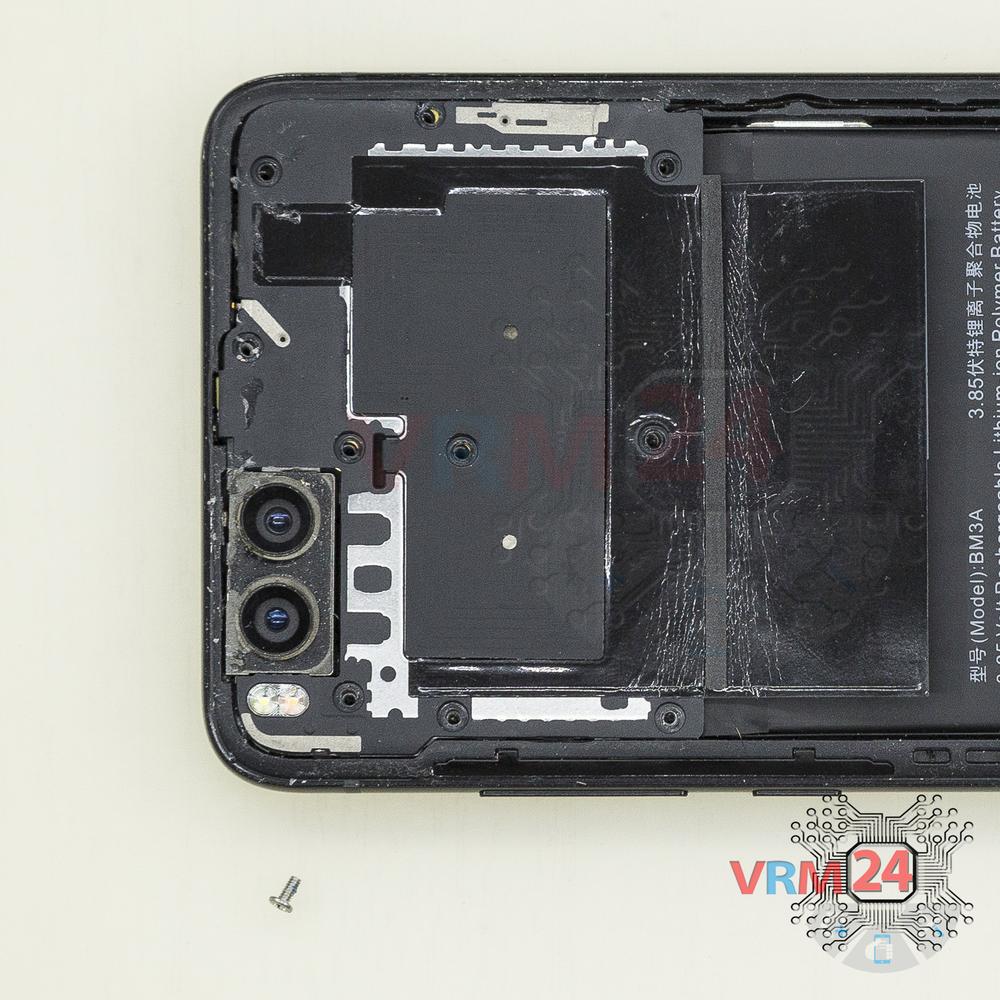

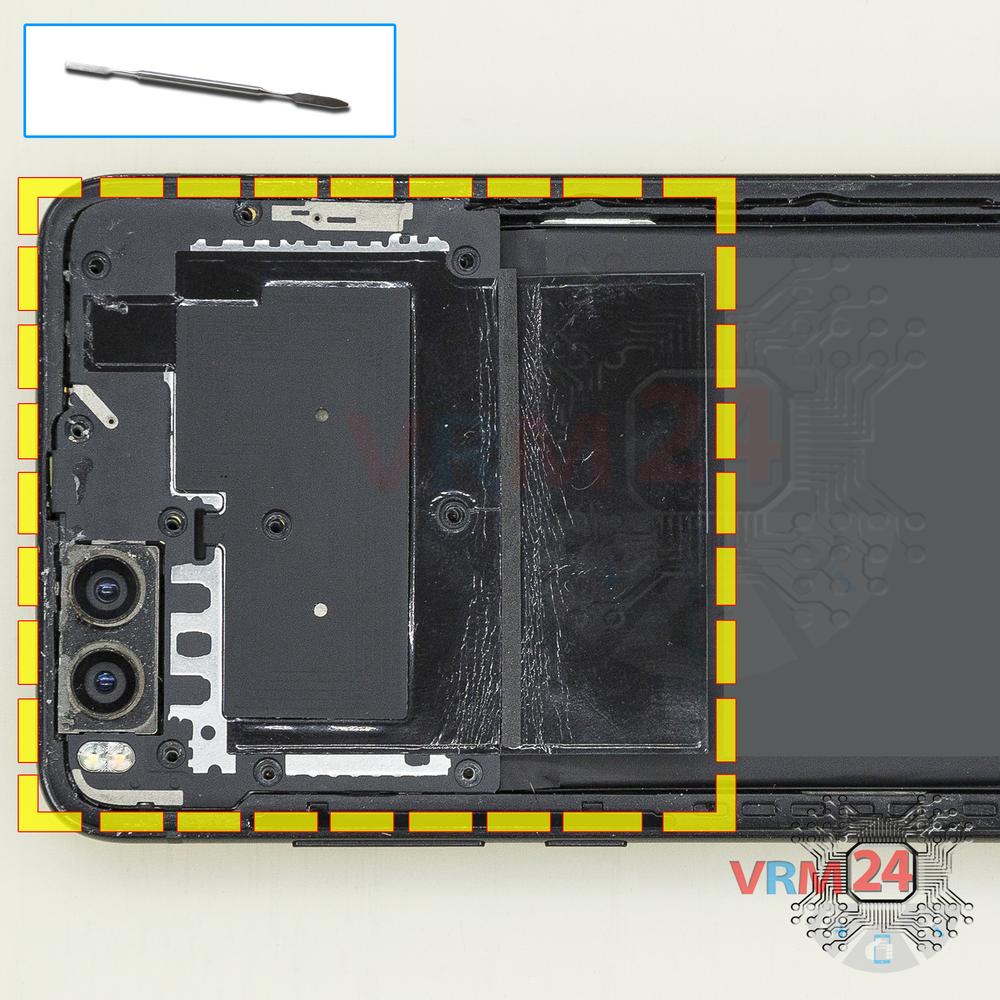

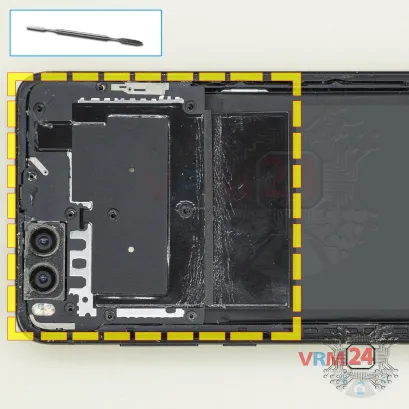

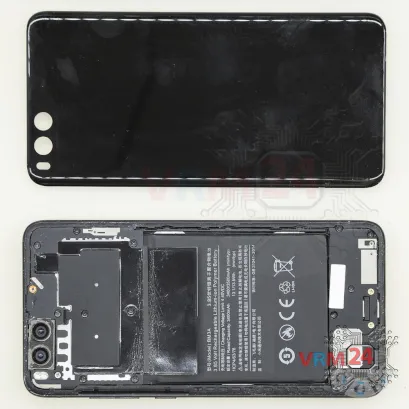

Подденьте за края. Проведите инструментом по краю, отсоедините защелки и снимите крышку с фонариком и антенными площадками и дорожками.

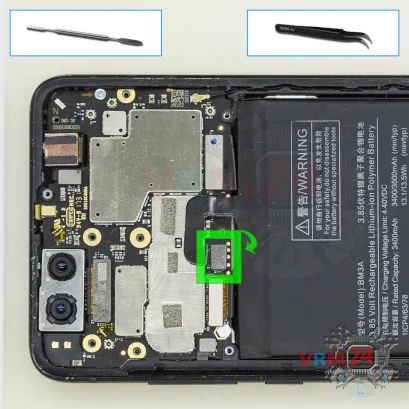

При первой возможности отсоедините разъем аккумулятора. Лучше использовать неметаллический или пластиковый инструмент, чтобы избежать повреждений.

ℹ️ Модель Xiaomi Mi Note 3 имеет аккумулятор BM3A емкостью 3400 мАч.

⚠️ Настоятельно рекомендуется отсоединить разъем во избежание возможного короткого замыкания при разборке.

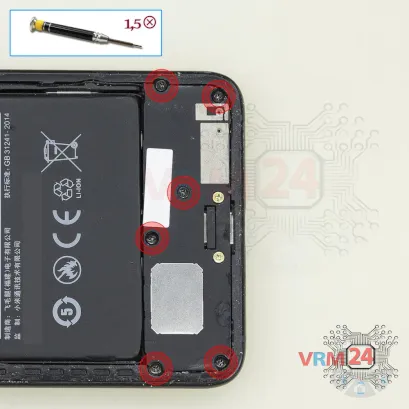

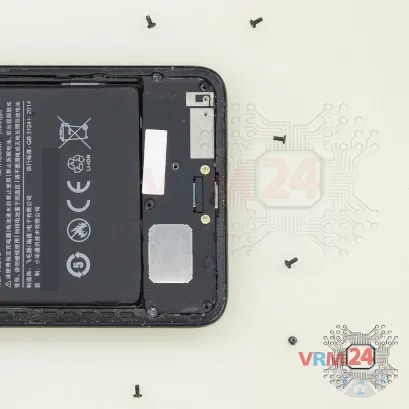

С помощью отвертки (Philips 1,5 мм PH #000) открутите шесть винтов.

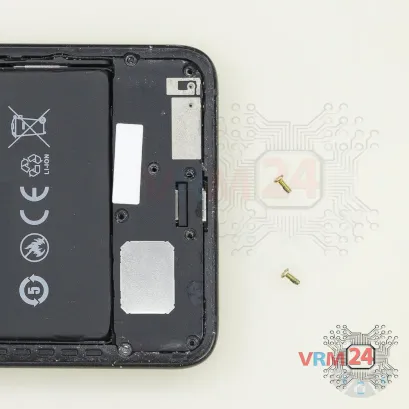

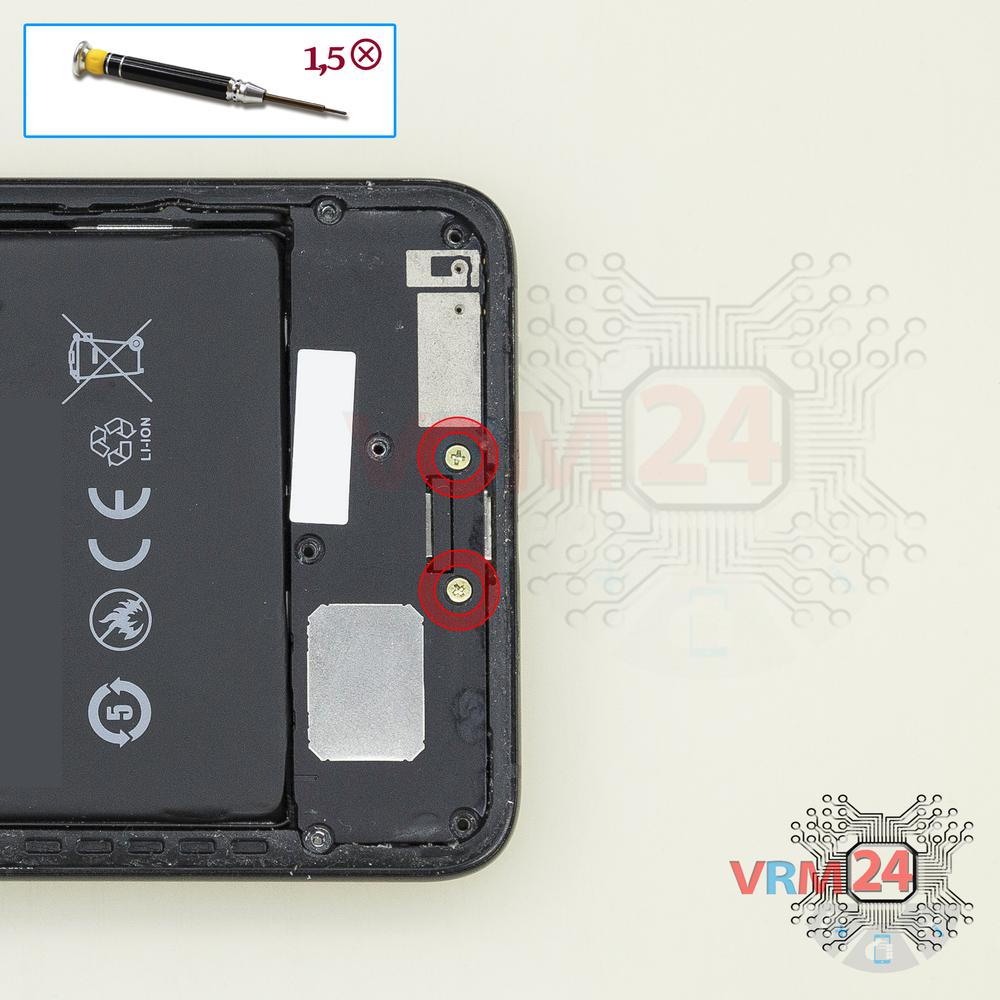

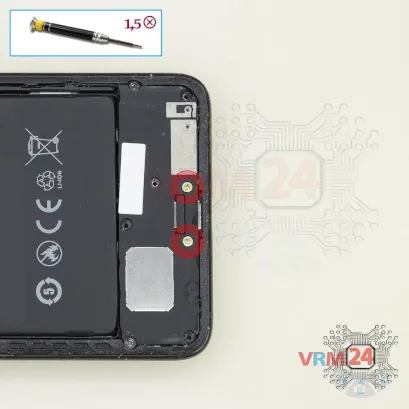

С помощью отвертки (Philips 1,5 мм PH #000) отвинтите два больших серебристых винта.

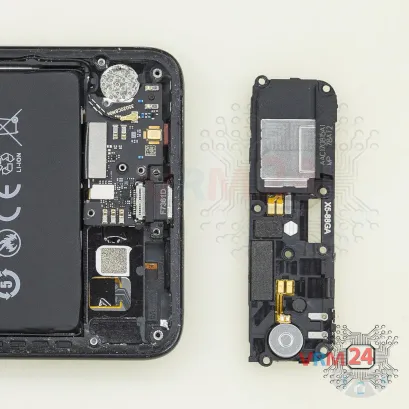

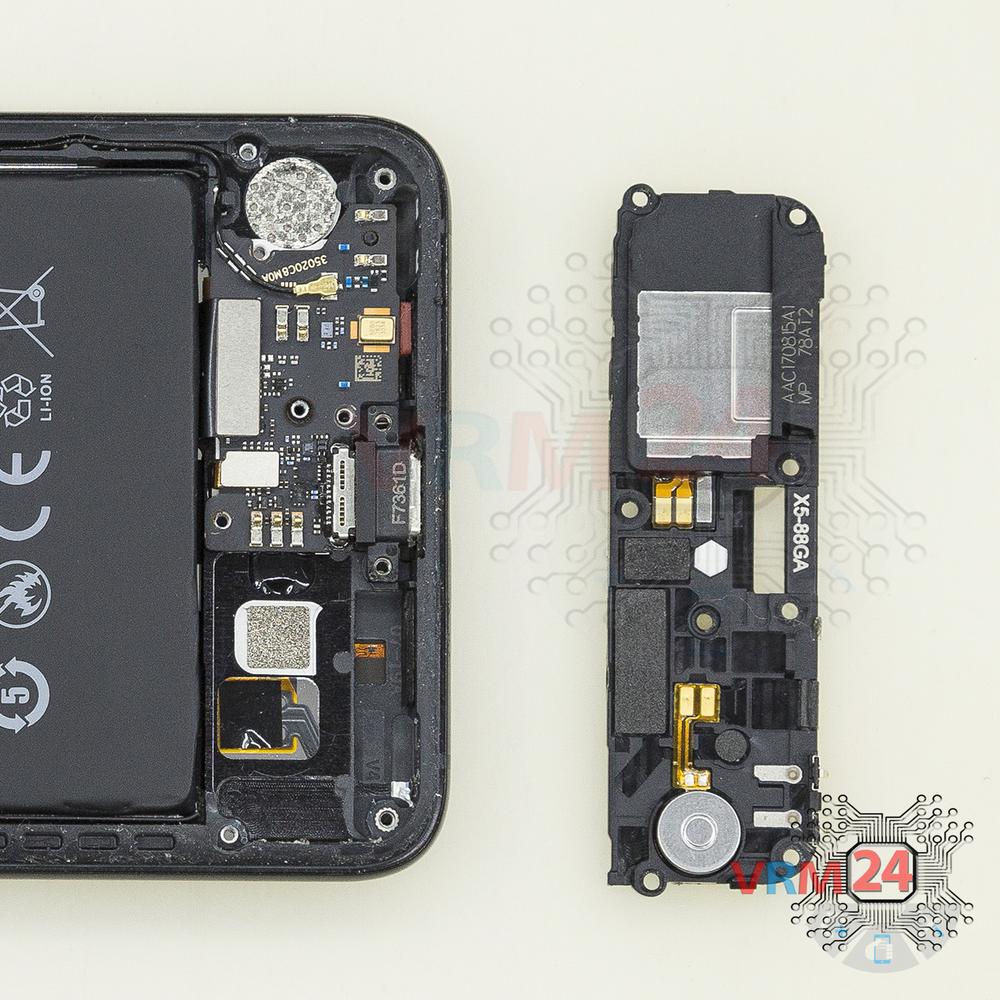

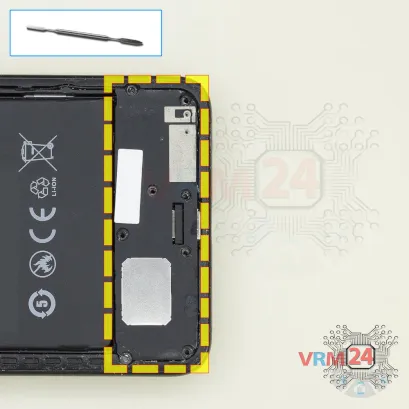

Подденьте за края и снимите сборку с полифоническим динамиком и вибромотором.

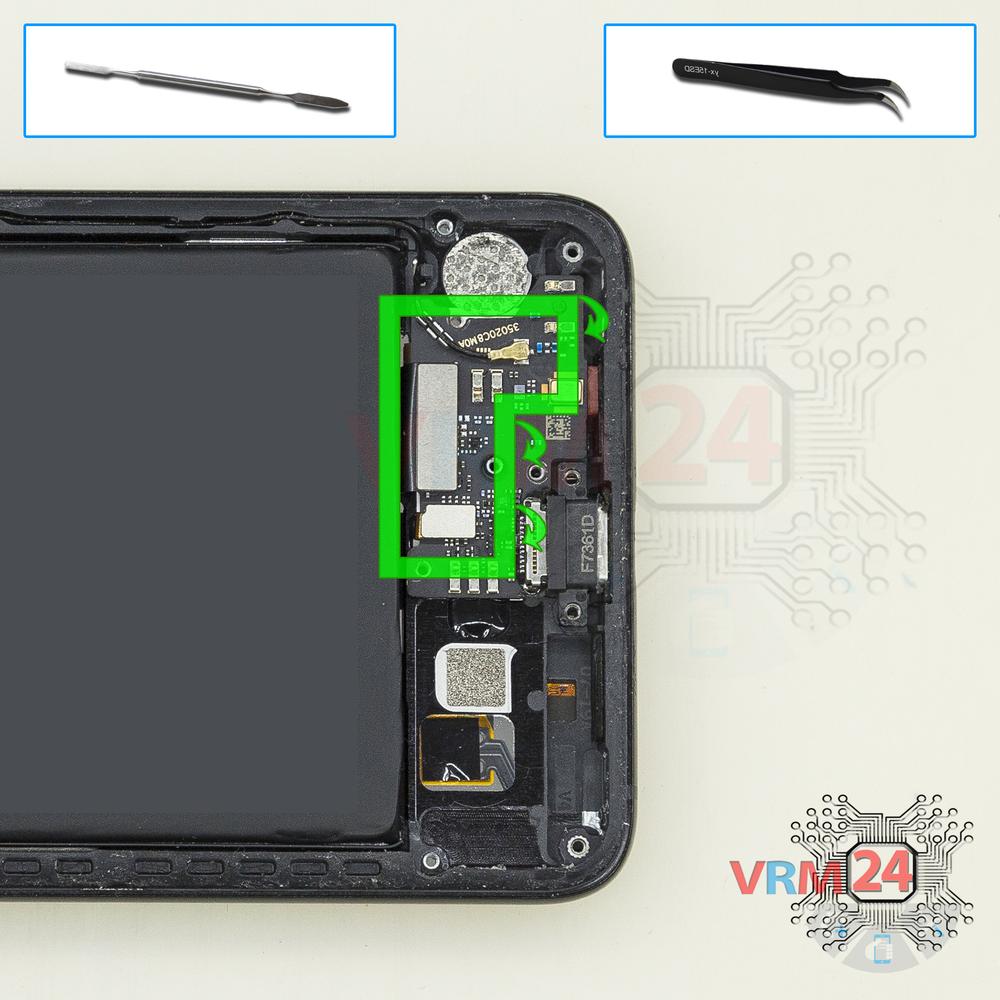

Отсоедините разъем коаксиального кабеля, разъем межплатного шлейфа, разъем шлейфа датчика отпечатков пальцев.

⚠️ Не тяните за кабель и не поддевайте его острым предметом, разъемы довольно слабые и легко ломаются, либо кабель выпадает из конца (ушко).

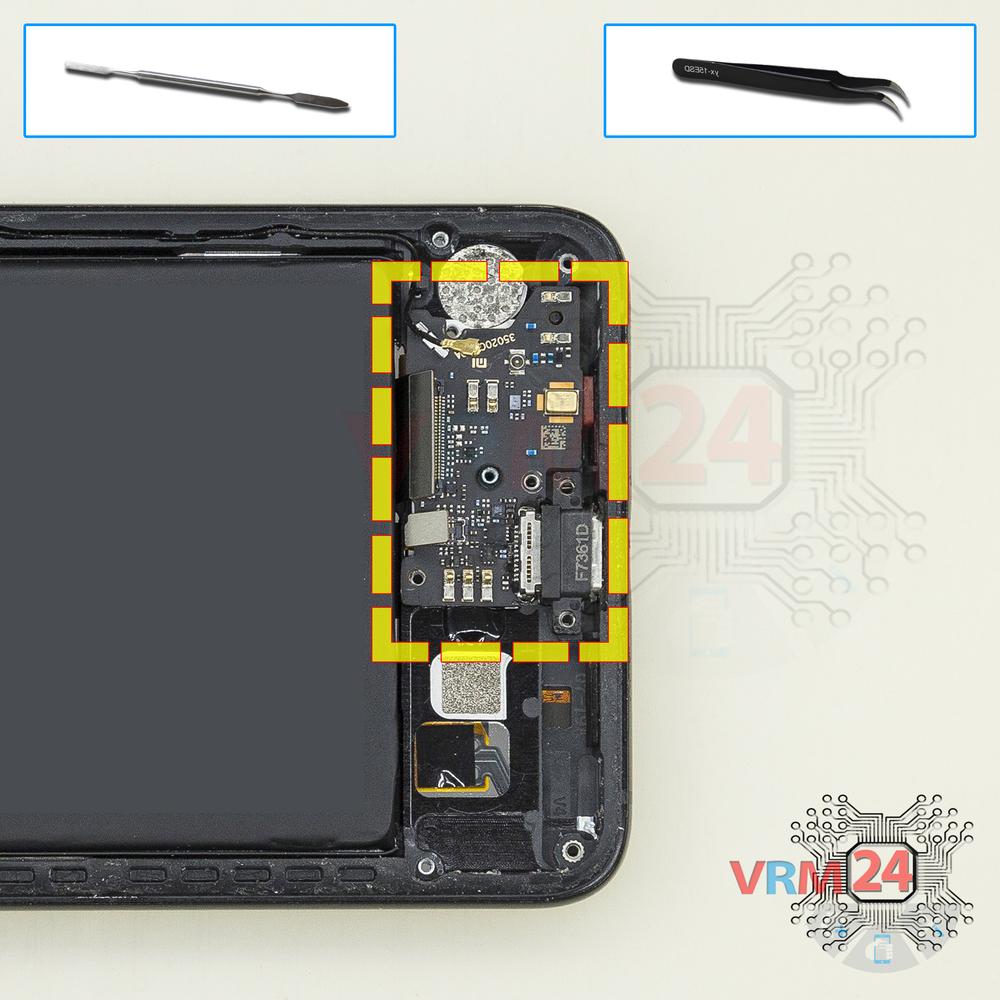

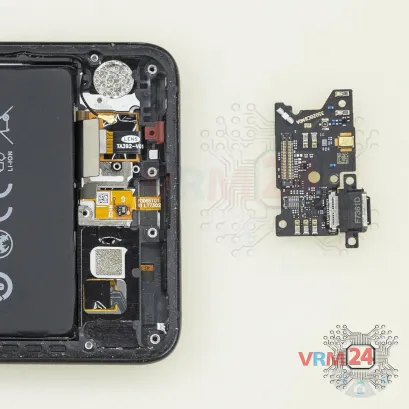

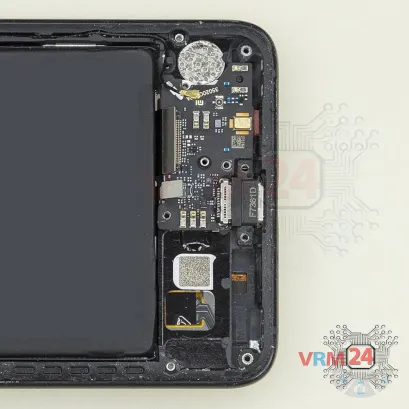

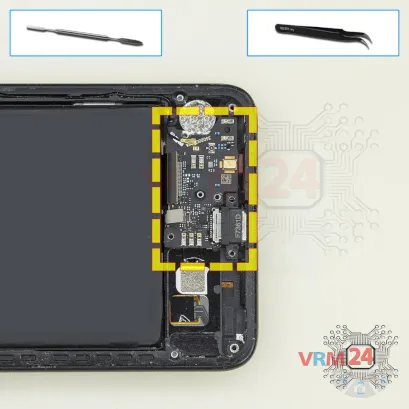

Снимаем нижнюю субплату. Она может быть приклеена металлизированным скотчем к станине, для облегчения процесса плату можно немного нагреть.

ℹ️ Субплата содержит порт зарядки (Micro-USB), микрофон, пружинные контакты на динамик, вибромотор и антенный блок.

⚠️ При демонтаже нижней платы, не нужно вставлять инструмент под плату. Можно повредить компоненты с внутренней стороны.

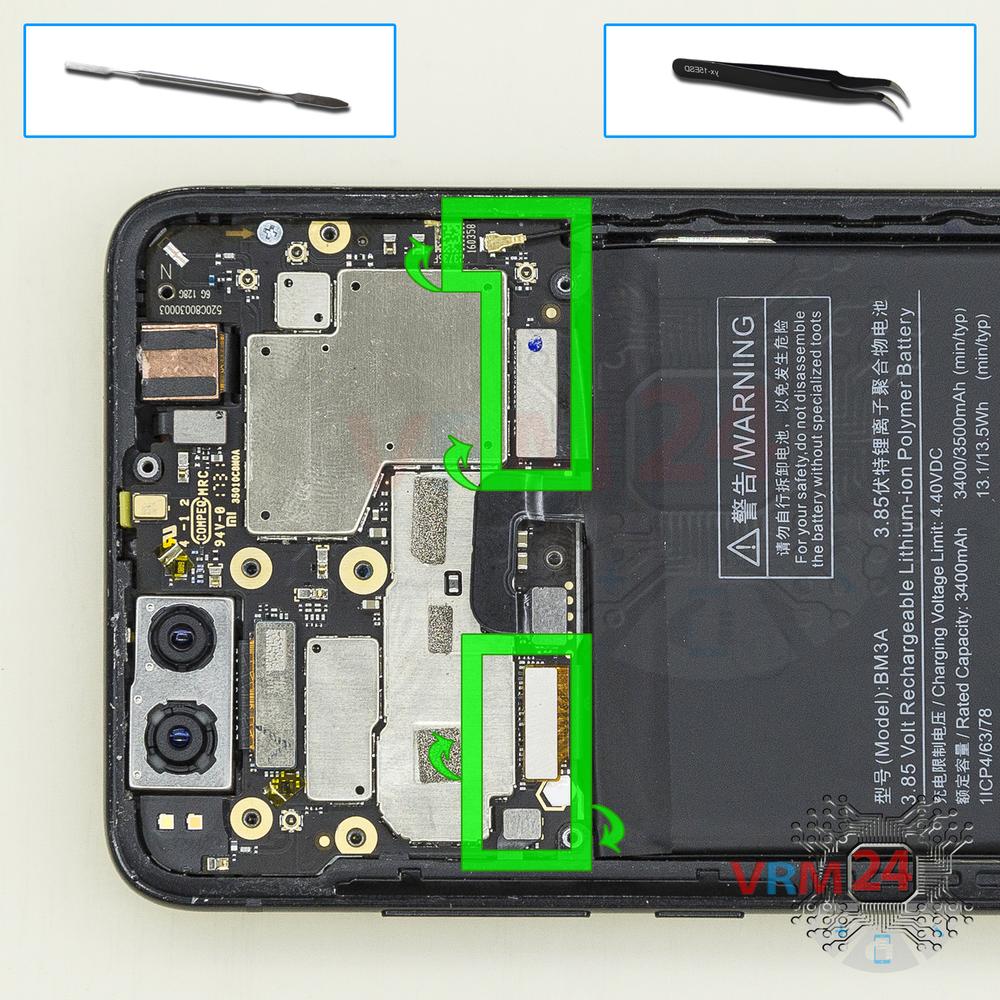

Подденьте разъемы шлейфа боковых кнопок, шлейфа модуля дисплея, межплатного шлейфа и коаксиального кабеля.

⚠️ Будьте осторожны при извлечении кабелей из разъемов, кабели довольно тонкие, и их достаточно легко сломать или повредить контактные дорожки внутри.

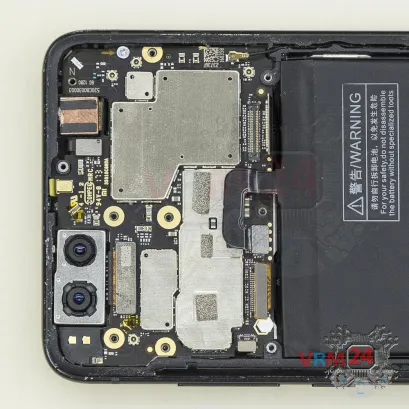

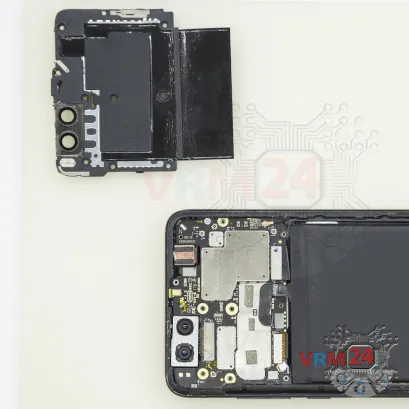

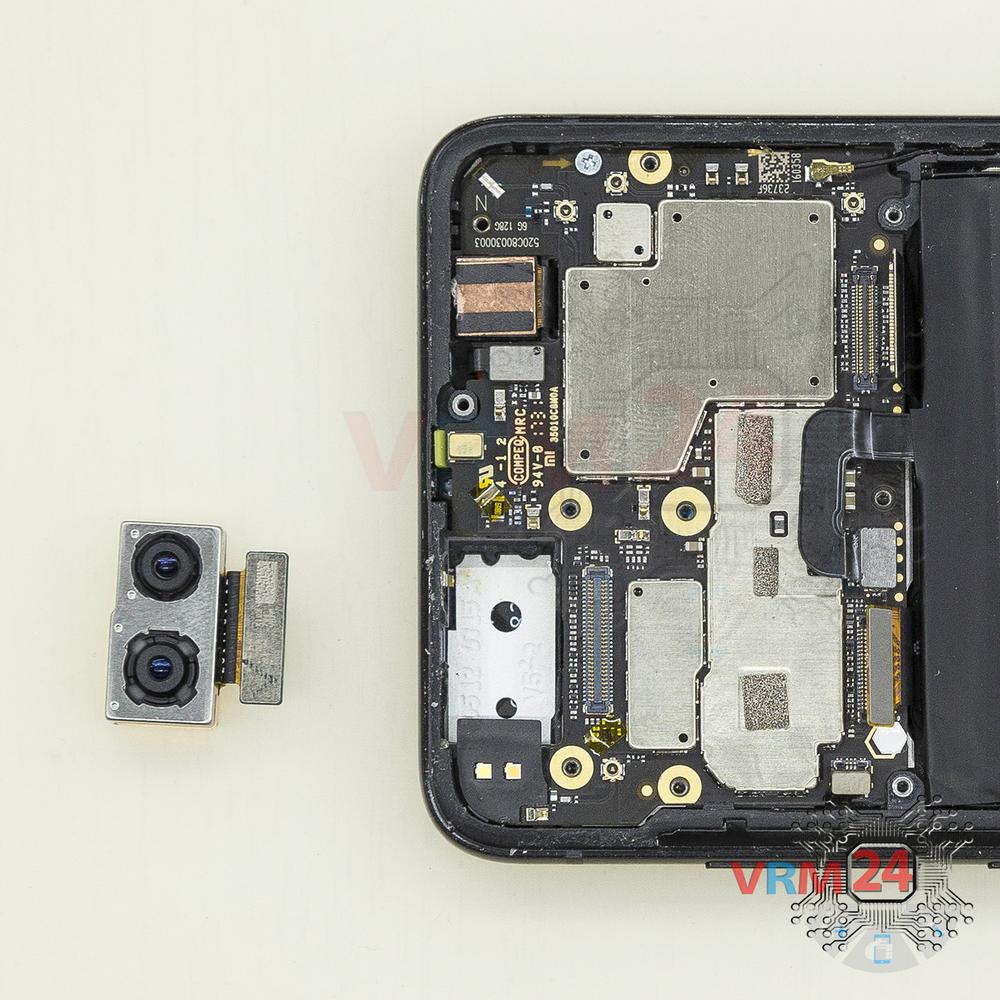

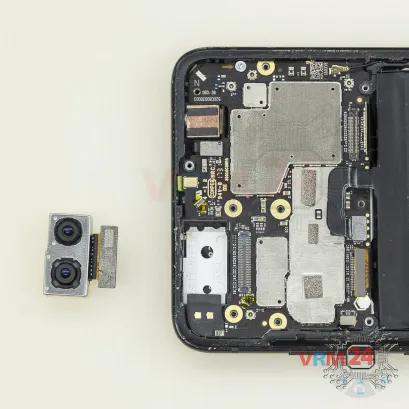

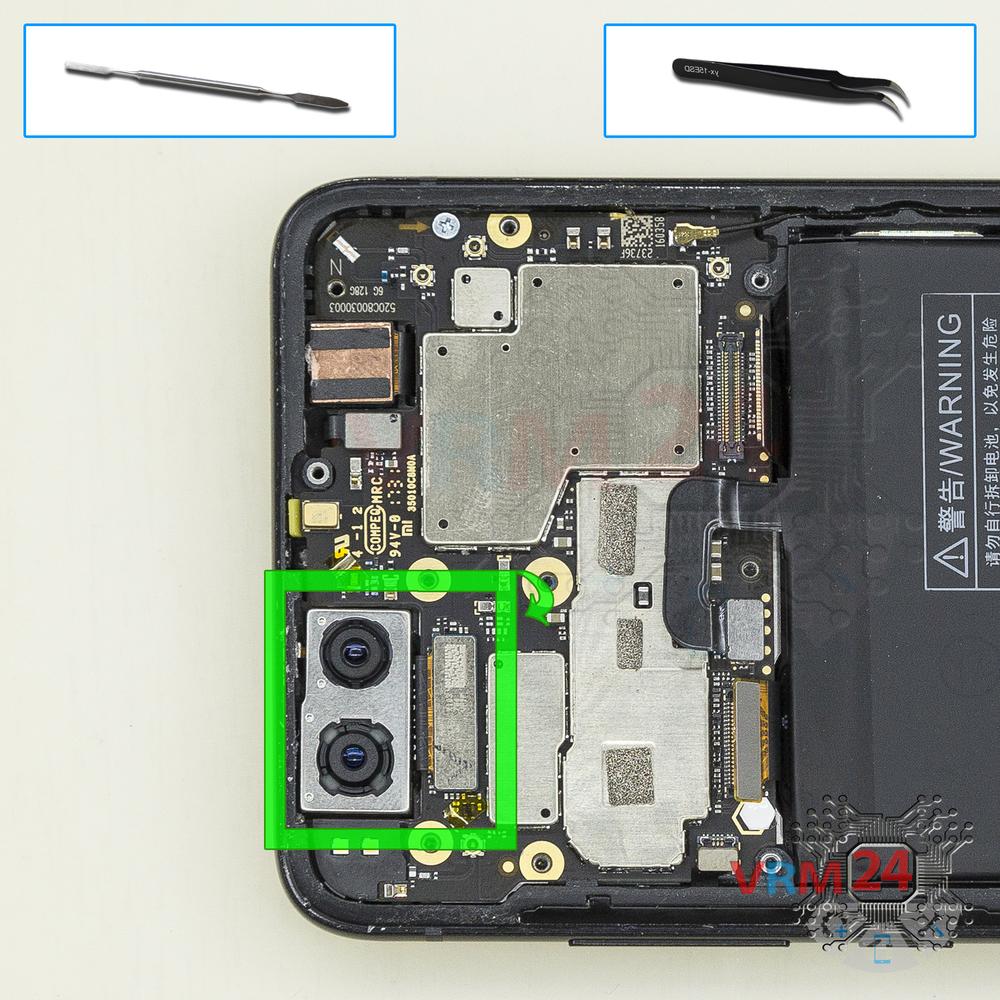

Отсоедините разъем на материнской плате и снимите сборку из двух тыльных камер.

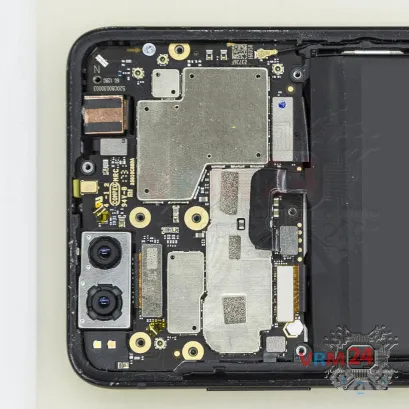

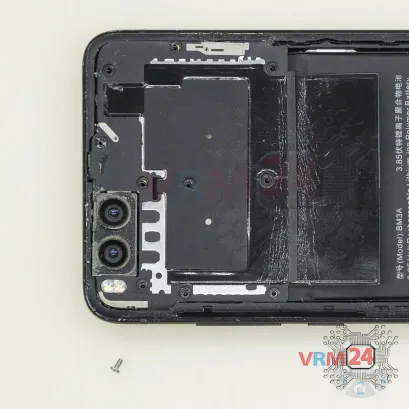

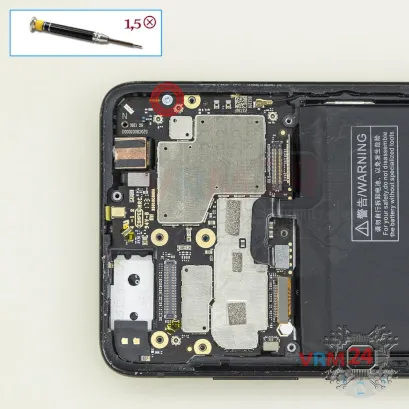

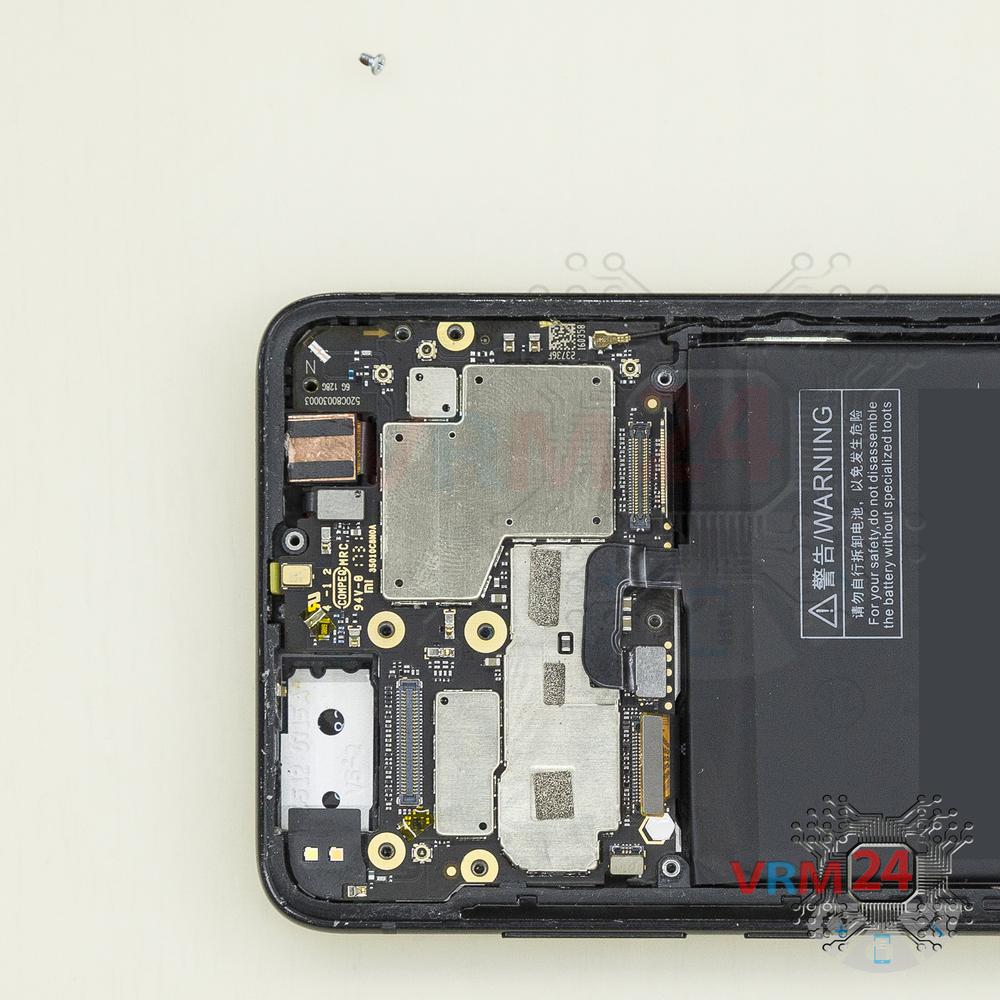

С помощью отвертки (Philips 1,5 мм PH #000) открутите один винт, крепящий материнскую плату.

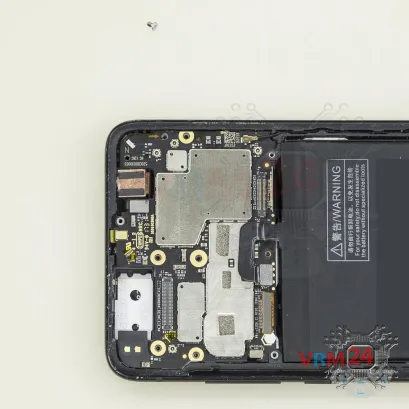

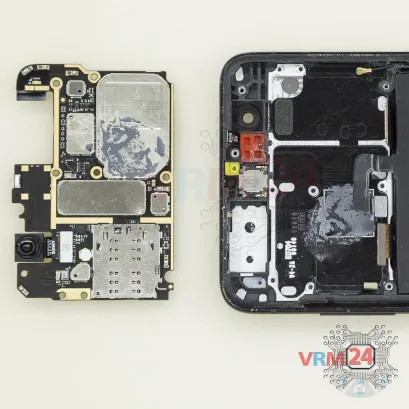

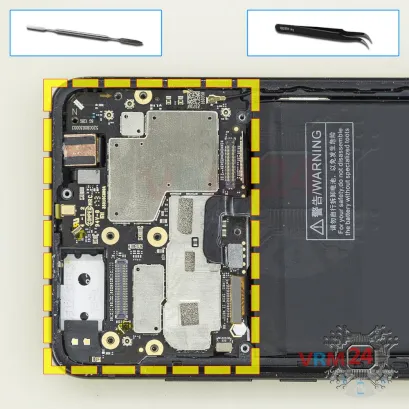

Аккуратно снимаем печатную плату. Не нужно использовать рычаг или стараться достать плату силой, убедитесь, что ничто не мешает и не держит плату.

⚠️ Не изгибайте печатную плату при демонтаже и не просовывайте инструменты под нее. Незаметно для себя, вы можете повредить компоненты или шлейфы с внутренней стороны.

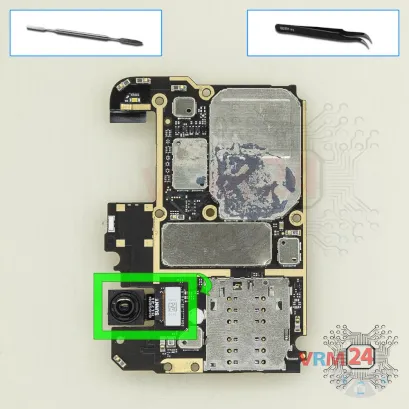

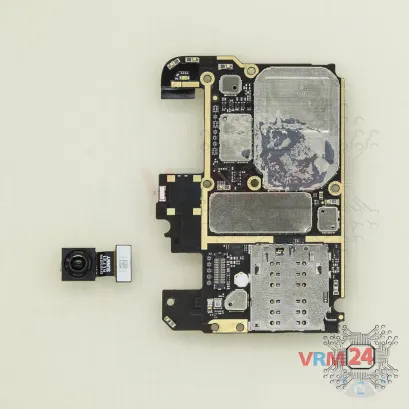

Отсоедините разъем на материнской плате и снимите фронтальную (селфи) камеру.
