Разборка/Ремонт мобильного девайса Xiaomi POCO C75 (Ксиоми Поко С75) с описанием каждого шага и необходимого набора инструментов.

⚠️️ Перед разборкой не забудьте выключить телефон.

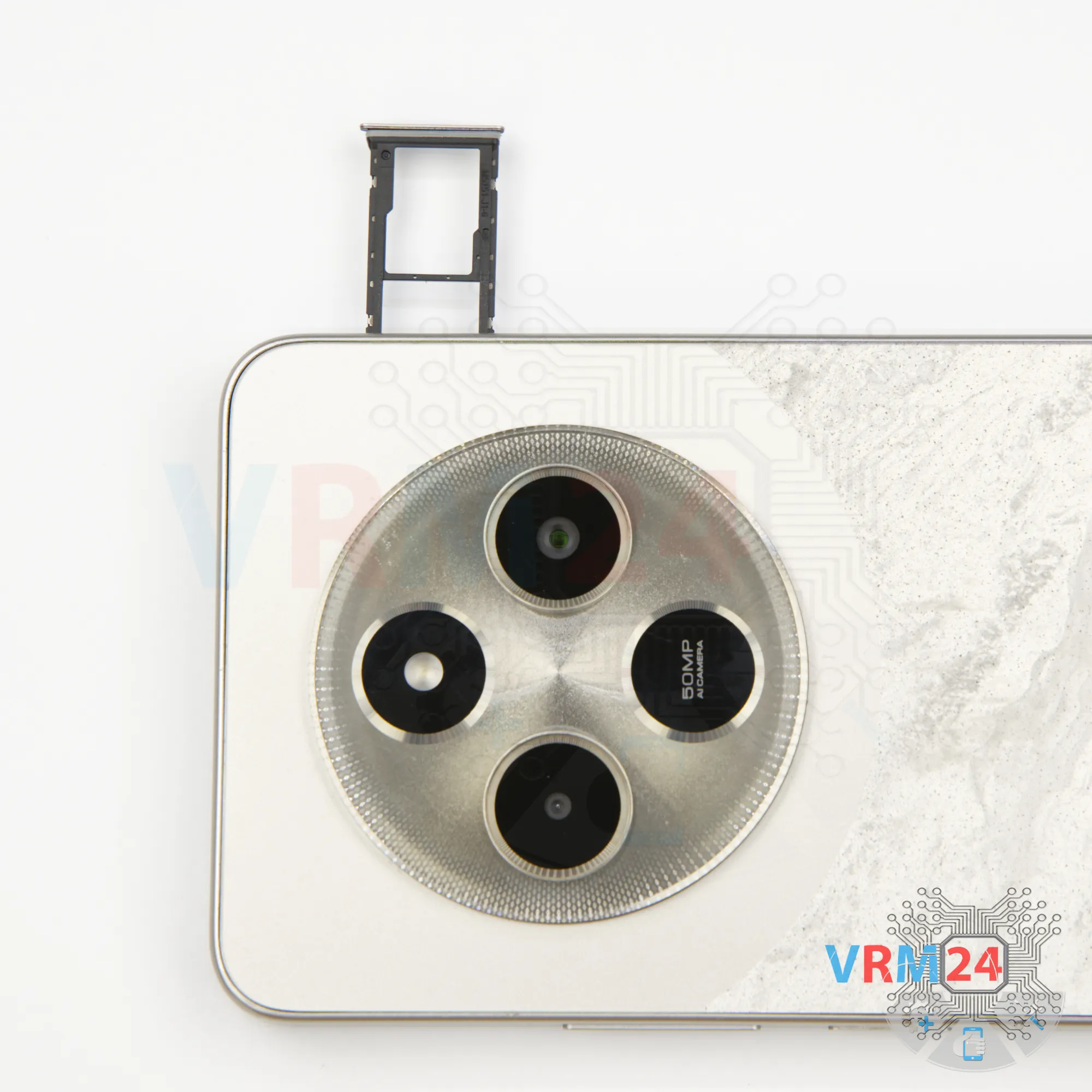

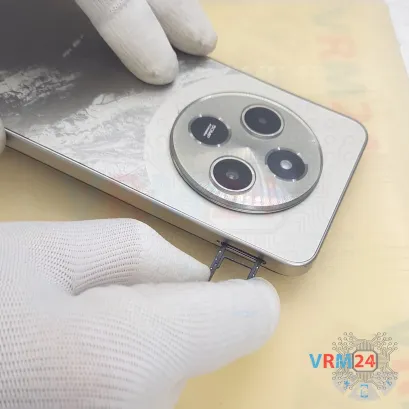

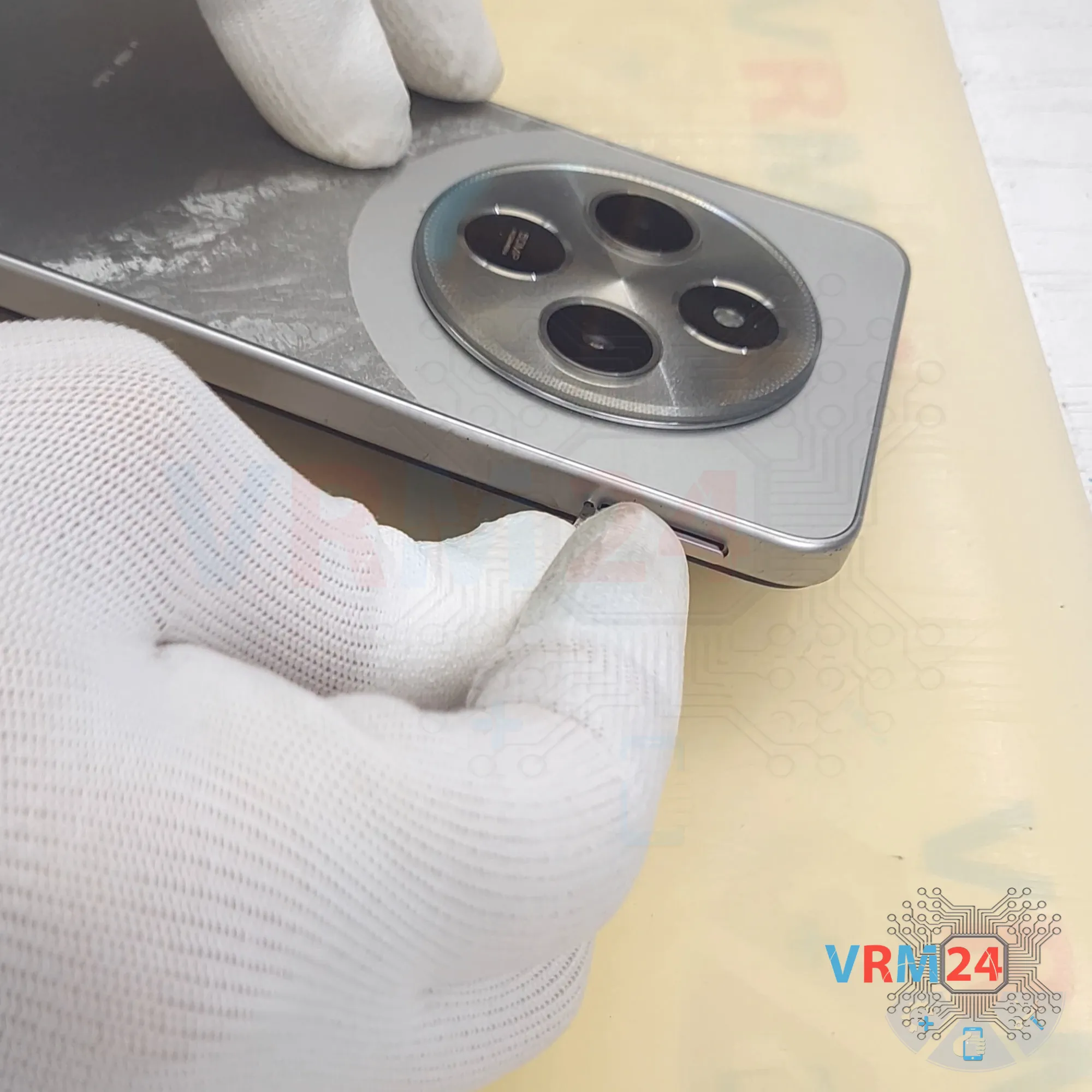

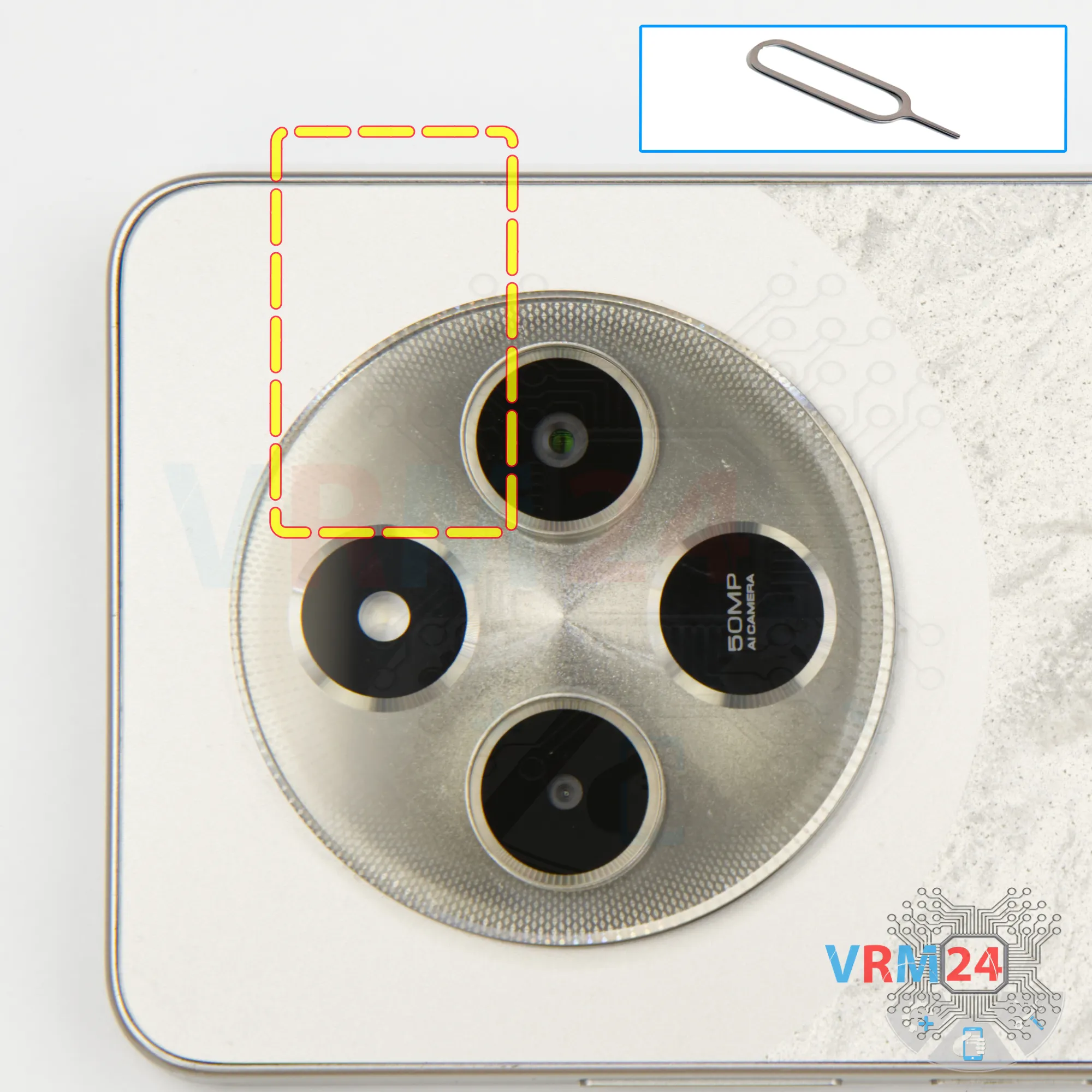

В первую очередь мы вынимаем лоток карт.

Для этого мы используем специальный инструмент.

Вставляем его в отверстие и выталкиваем лоток для сим-карт и карт памяти.

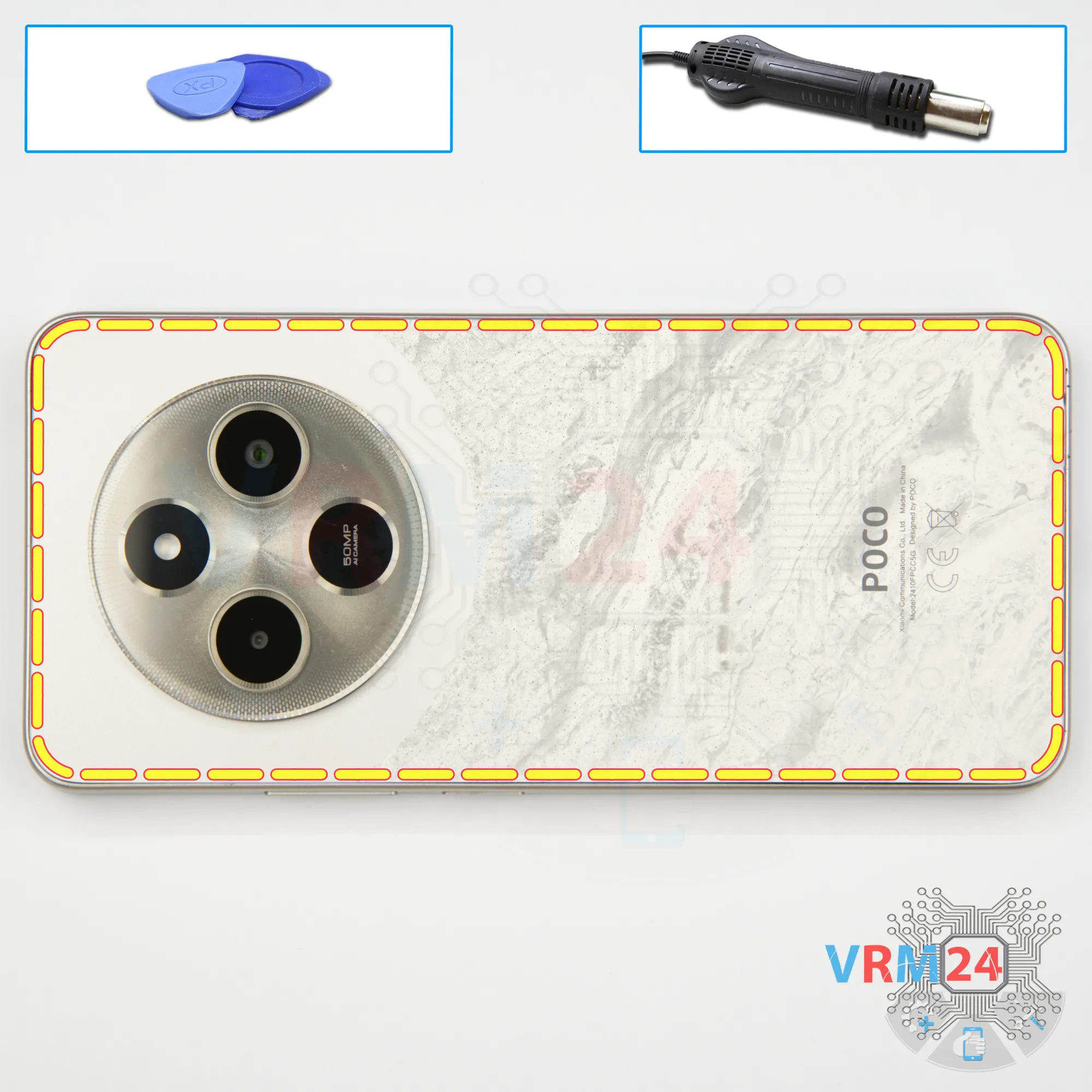

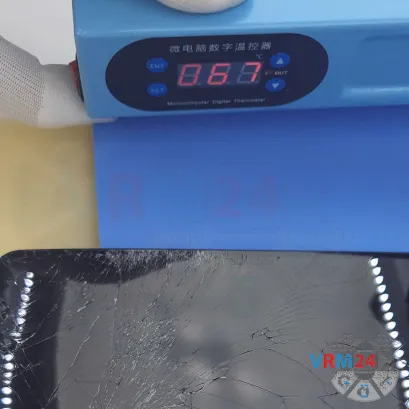

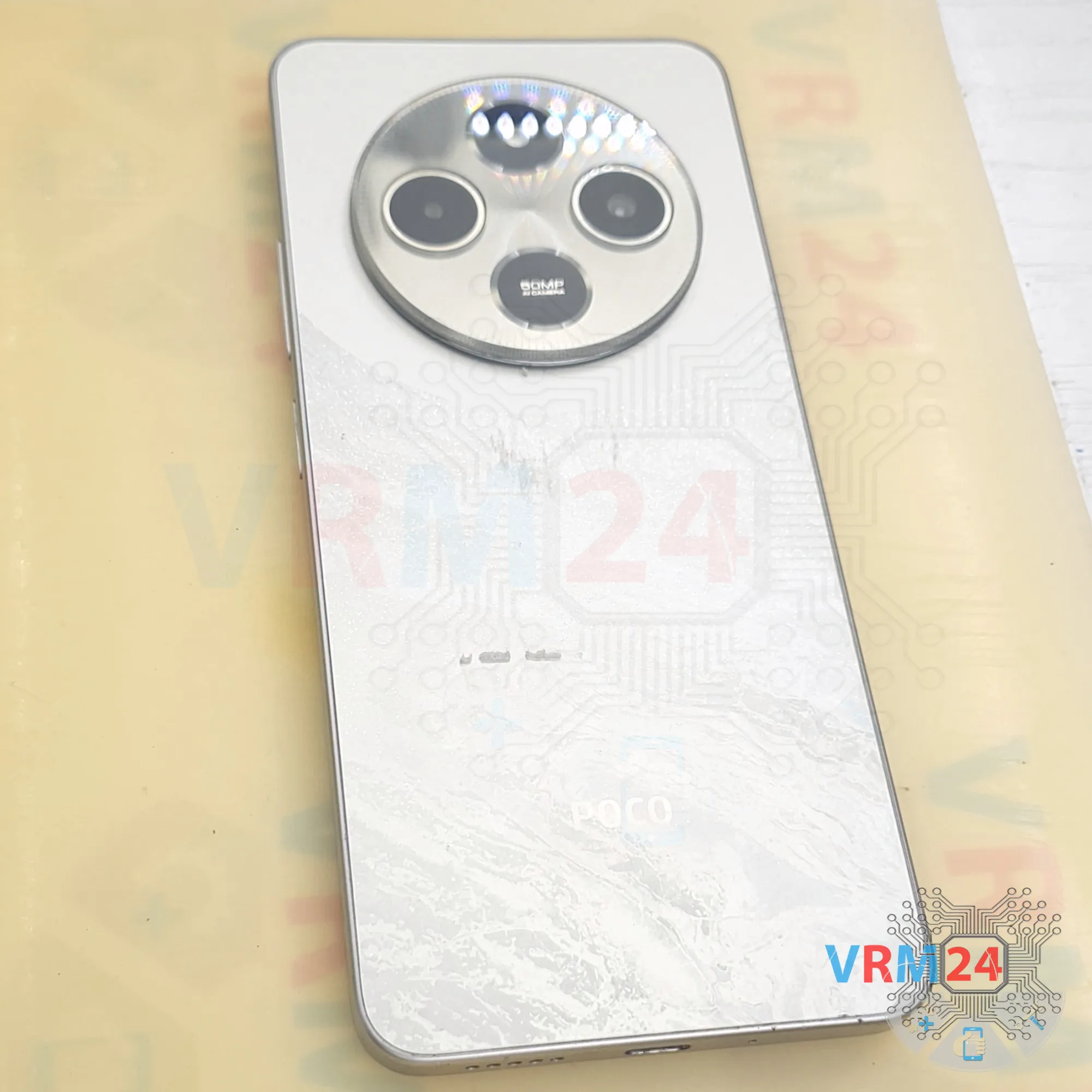

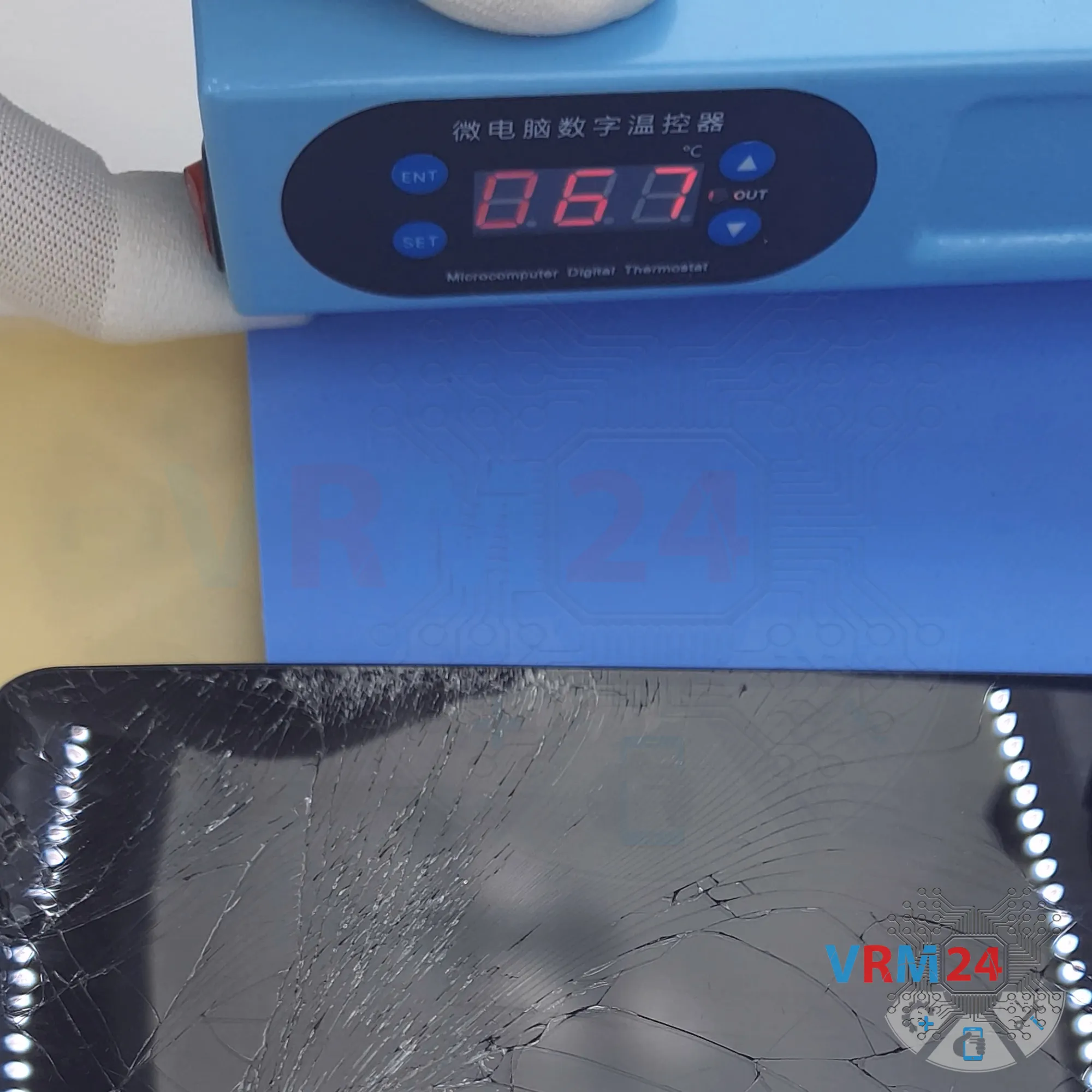

После этого нам нужно нагреть поверхность задней крышки. Для этого мы используем нагревательный коврик, но вы можете использовать и фен.

Нагреваем до температуры приблизительно 70 градусов Цельсия.

И по истечении 5-10 минут мы переходим к отсоединению задней крышки. Для этого мы используем тонкую пластиковую пленку. Эта пленка может быть защитной пленкой от нового дисплея или пленкой из канцелярского магазина.

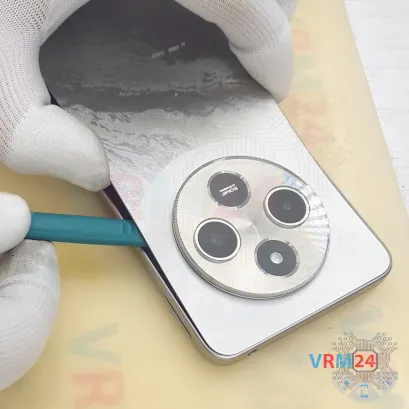

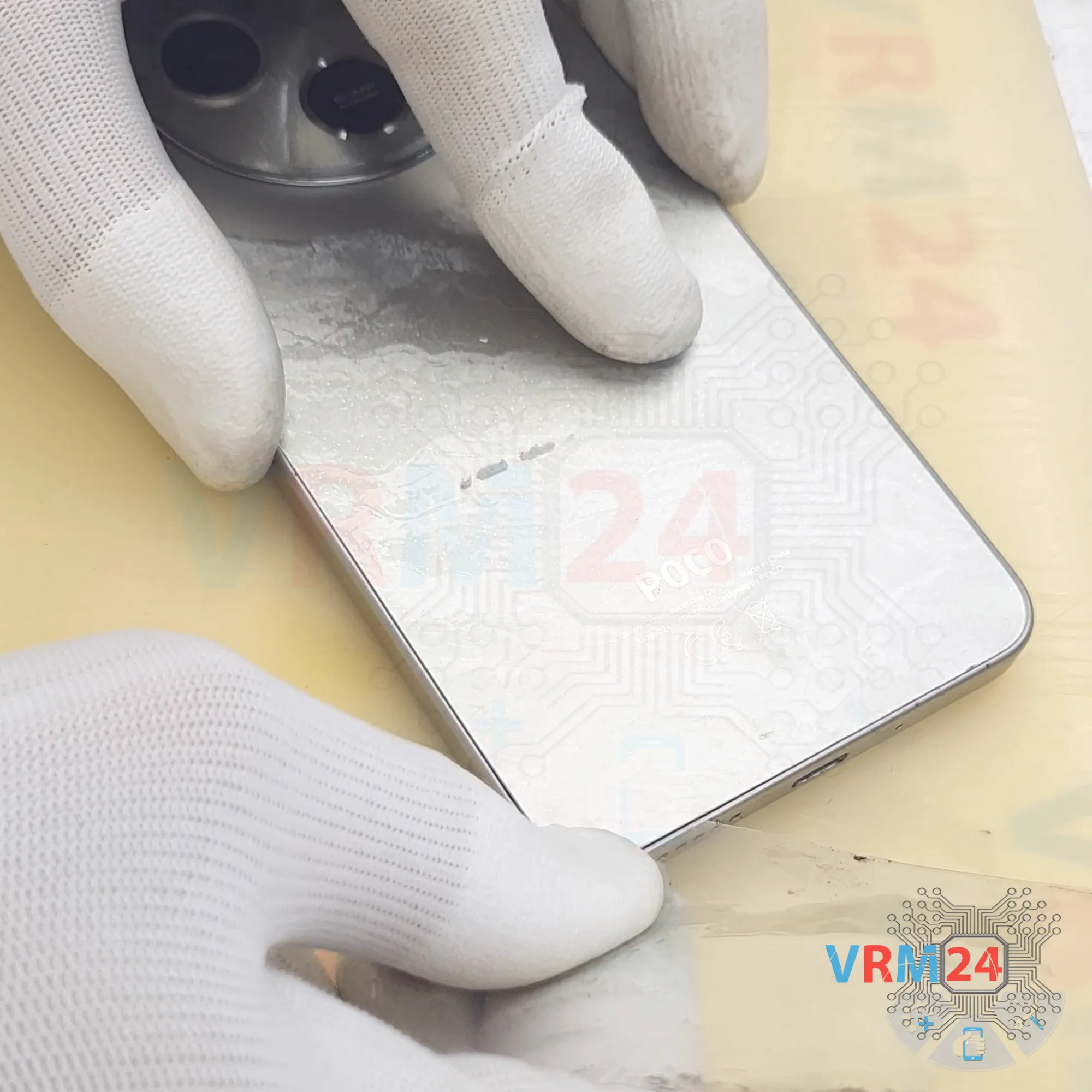

Итак, вставляем ее в зазор между задней крышкой и средней крышкой и аккуратно проводим по краю срезая клеевой слой.

Как всегда нужно быть аккуратным в районе камер, чтобы случайно не повредить линзы. И конечно нужно быть аккуратным в районе кнопок и датчика отпечатка пальцев, поскольку в этих местах могут располагаться шлейфы.

Обратите внимание у такого типа крышек, крышка дополнительно проклеивается в районе круга, в котором расположены камеры. И обычно эта дополнительная проклейка нанесена непосредственно вокруг камер. Поэтому мы стараемся как можно ближе заходить пленкой камерам и при этом стараемся не задеть линзы камер.

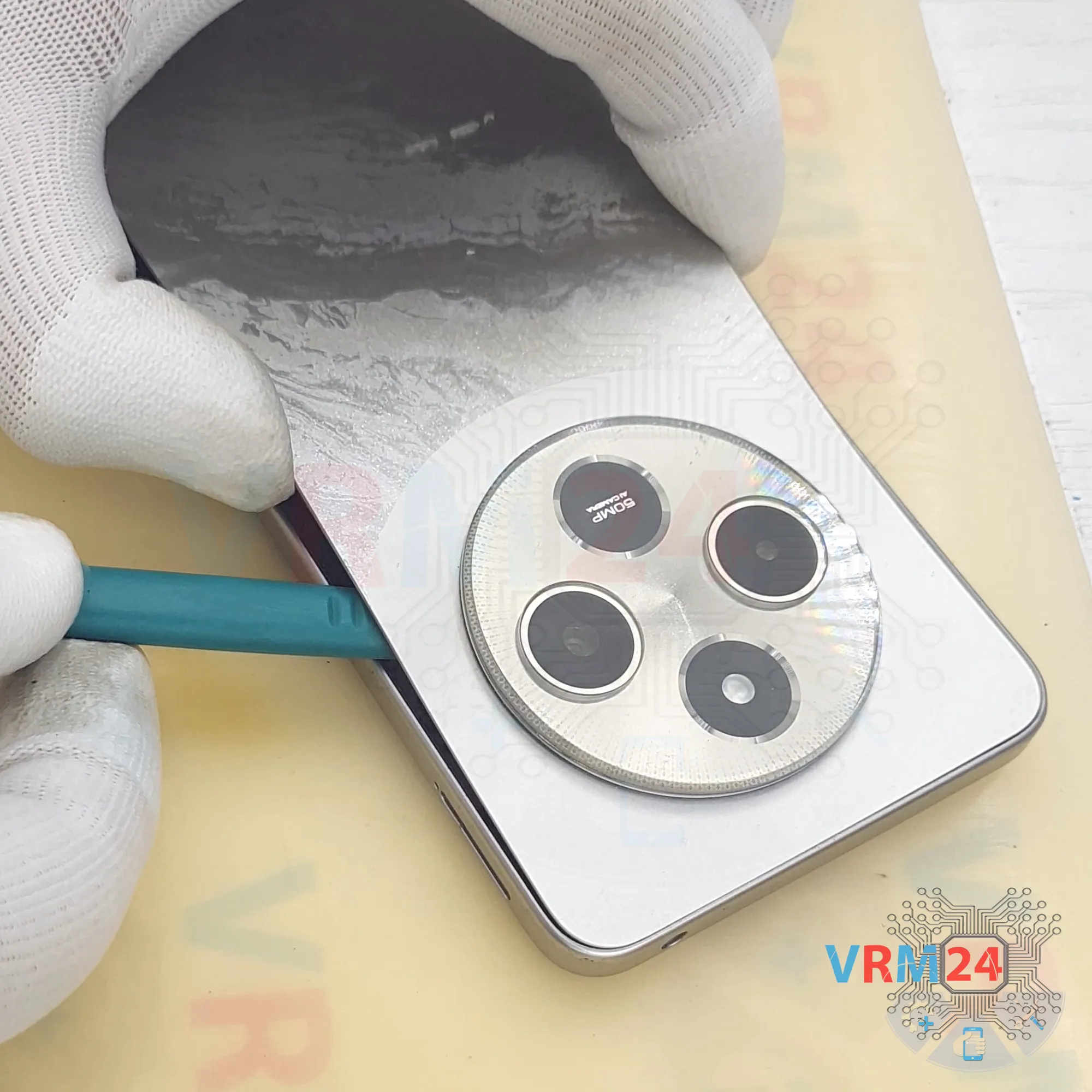

Затем мы можем уже использовать инструмент потолще.

В районе круга, крышка толще и там проклейка, там и пытаемся приподнять и отсоединить крышку.

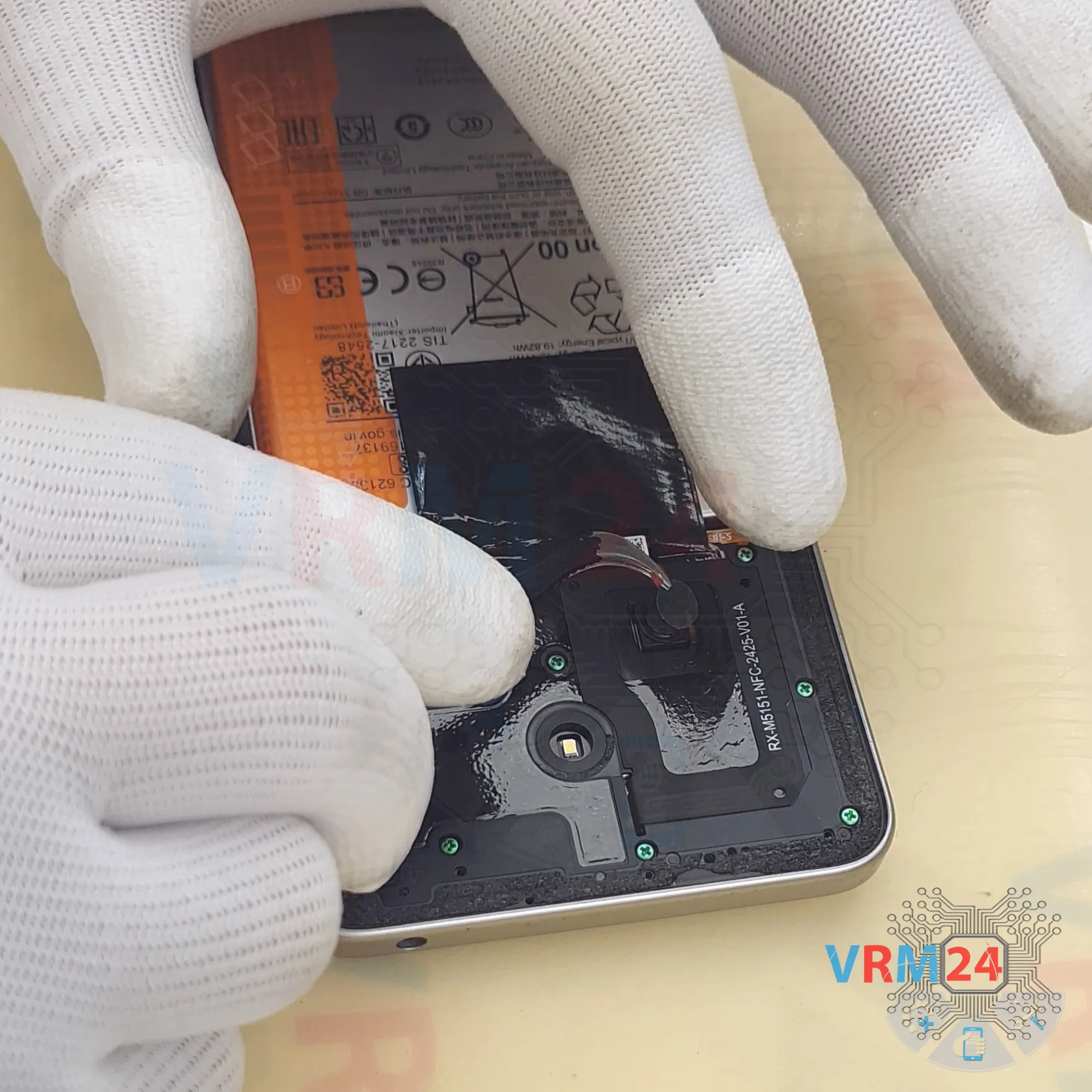

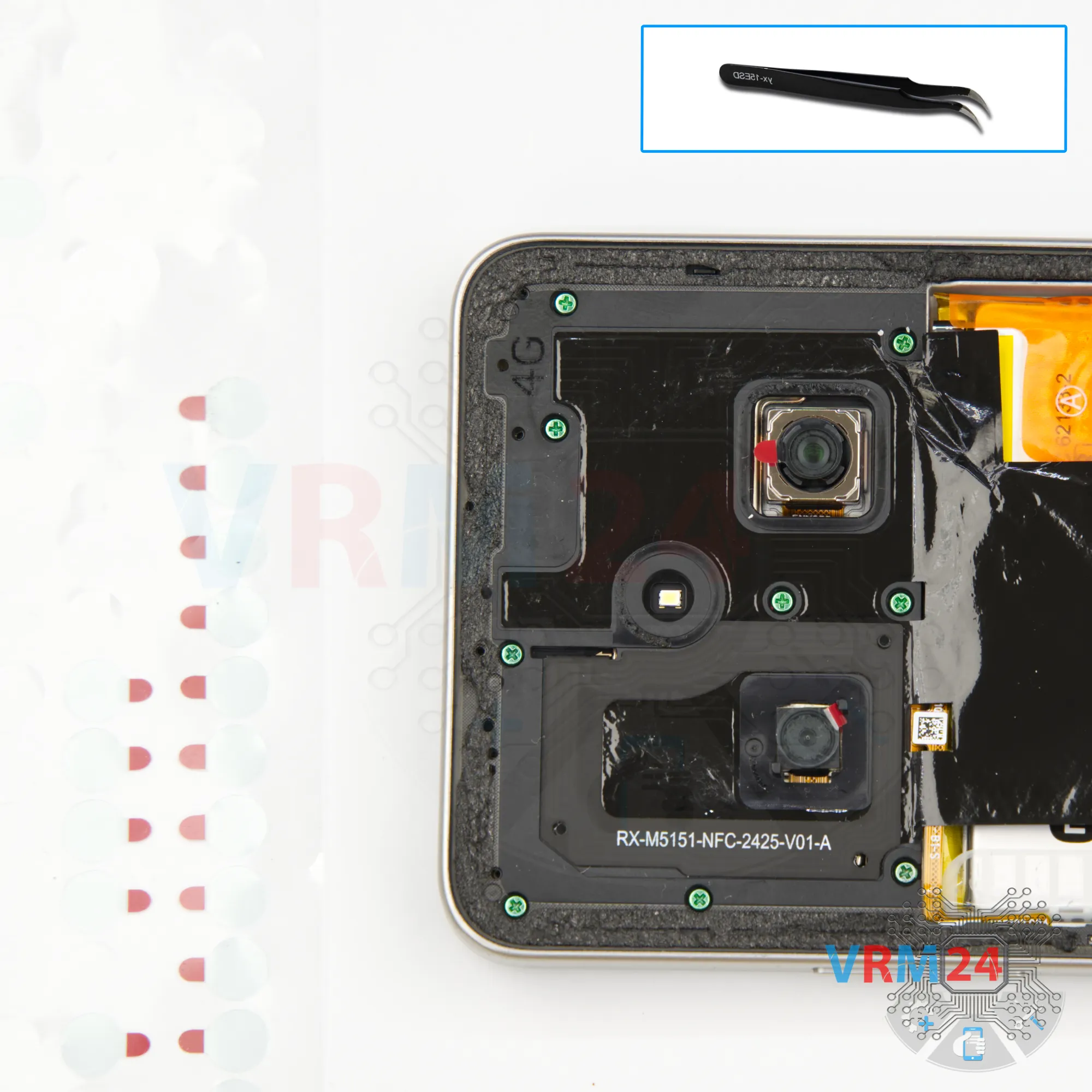

После этого мы можем закрыть линзы камер. Для этого мы используем специальную пленку.

И обратите внимание, что мы наклеиваем пленку не на сами линзы, а на ободок вокруг камер.

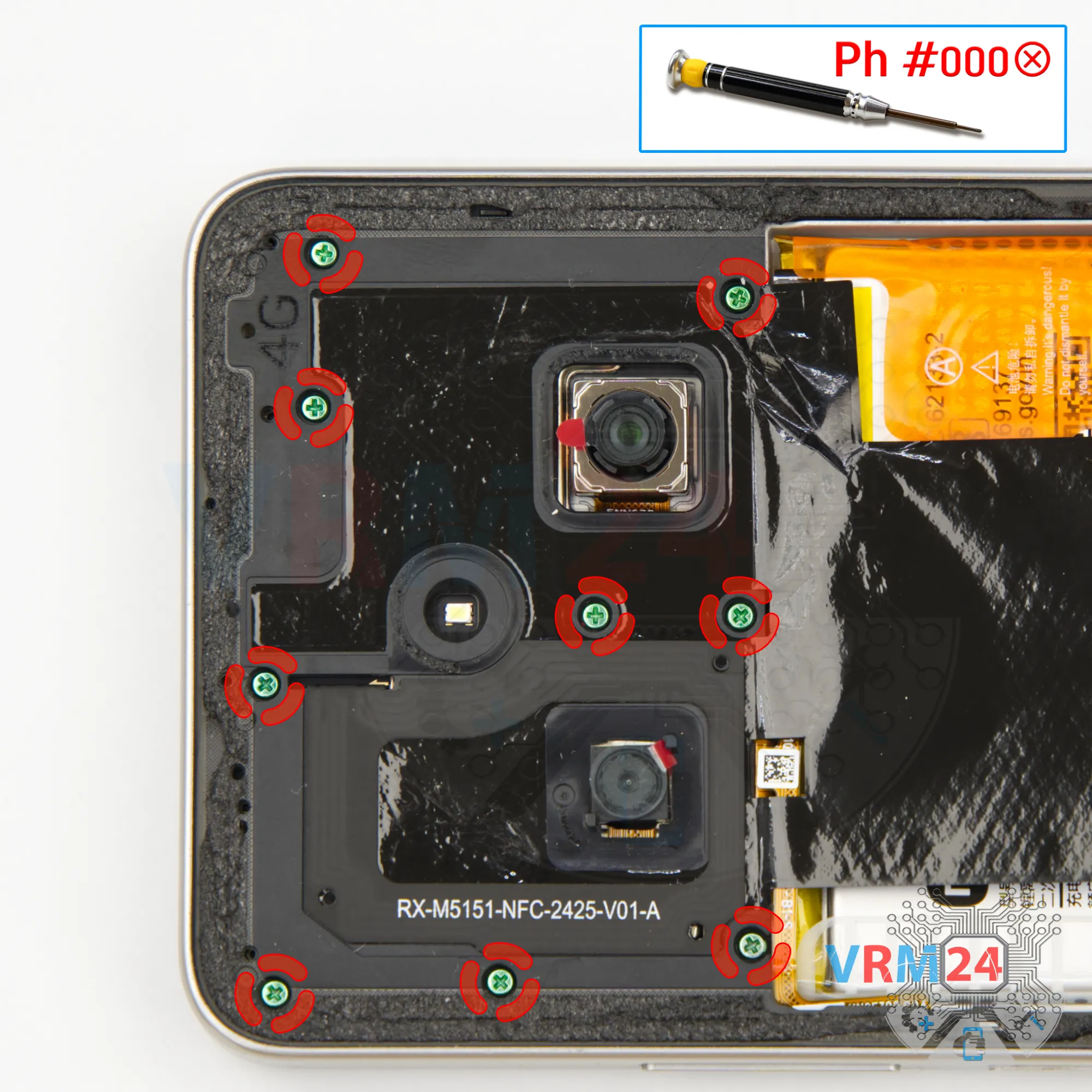

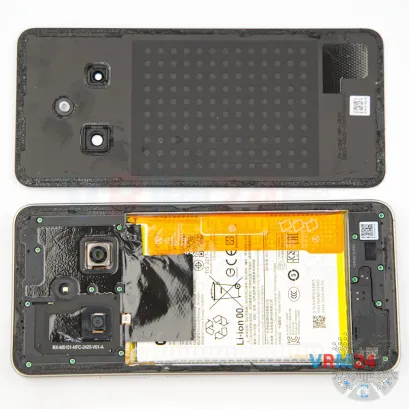

Для этого мы используем крестовую отвертку полтора миллиметра или Philips #000.

Винты мы располагаем на специальной поверхности в определенном порядке, на всякий случай.

Но похоже, что все винты одинаковы, однако иногда винты могут плохо вкручиваться не в родные отверстия.

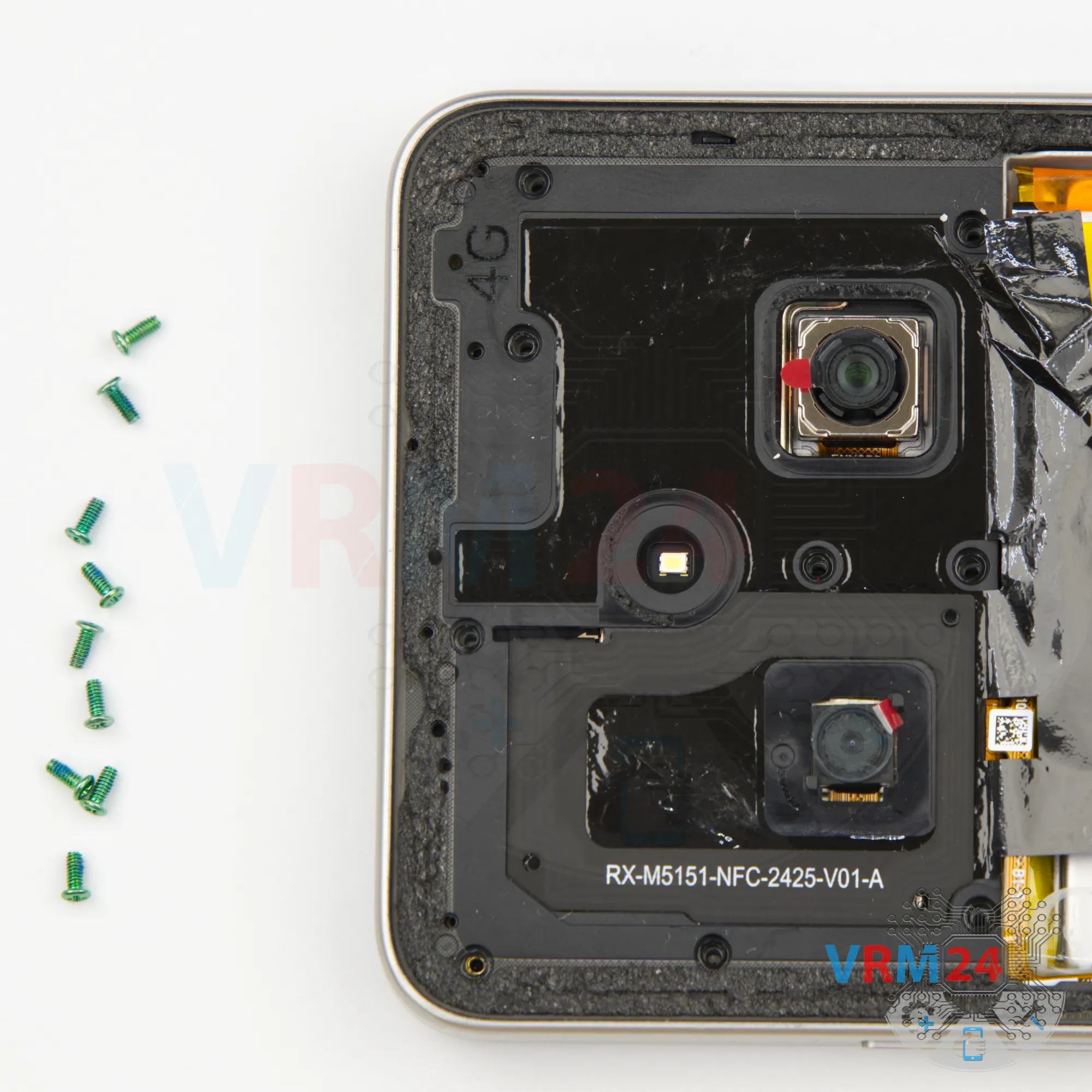

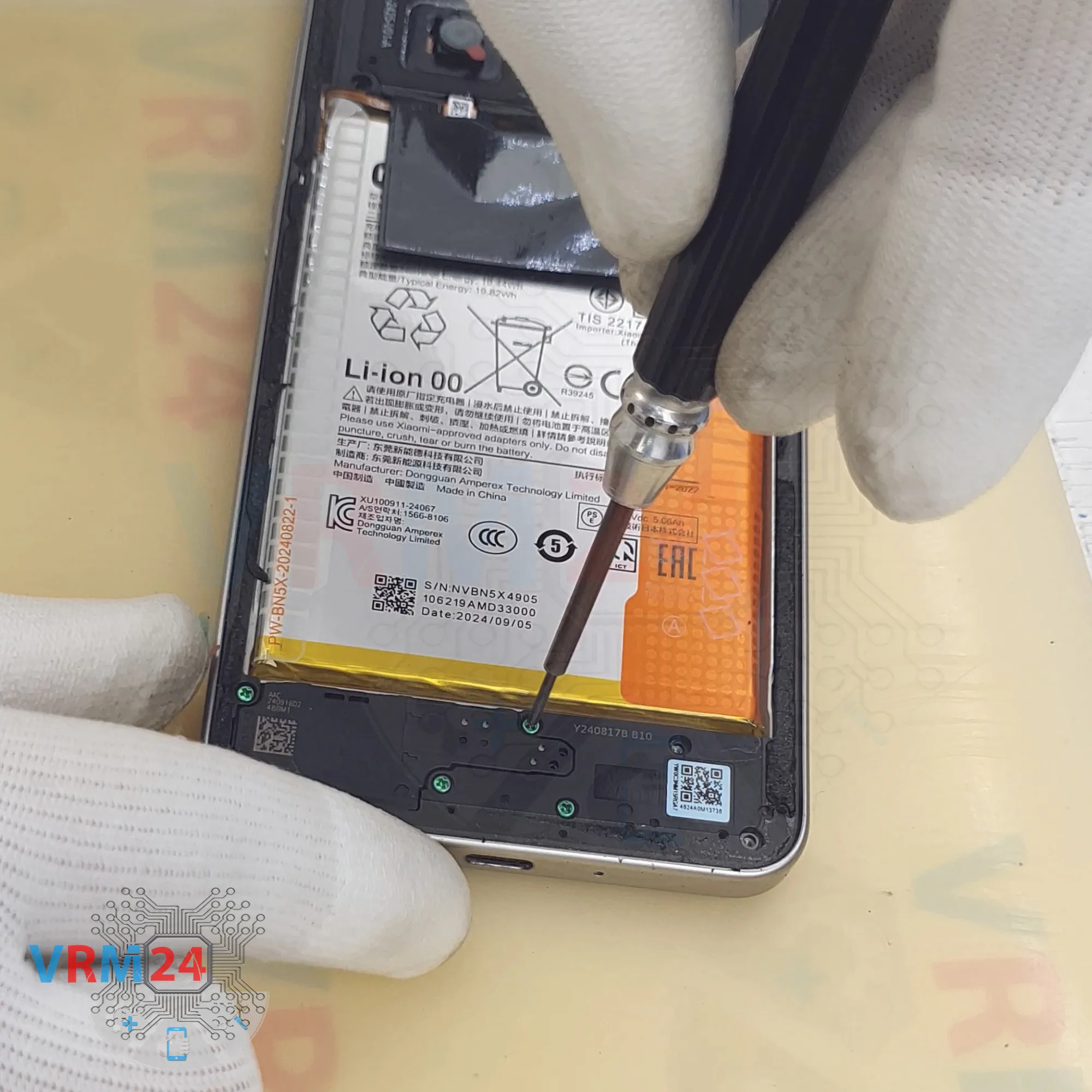

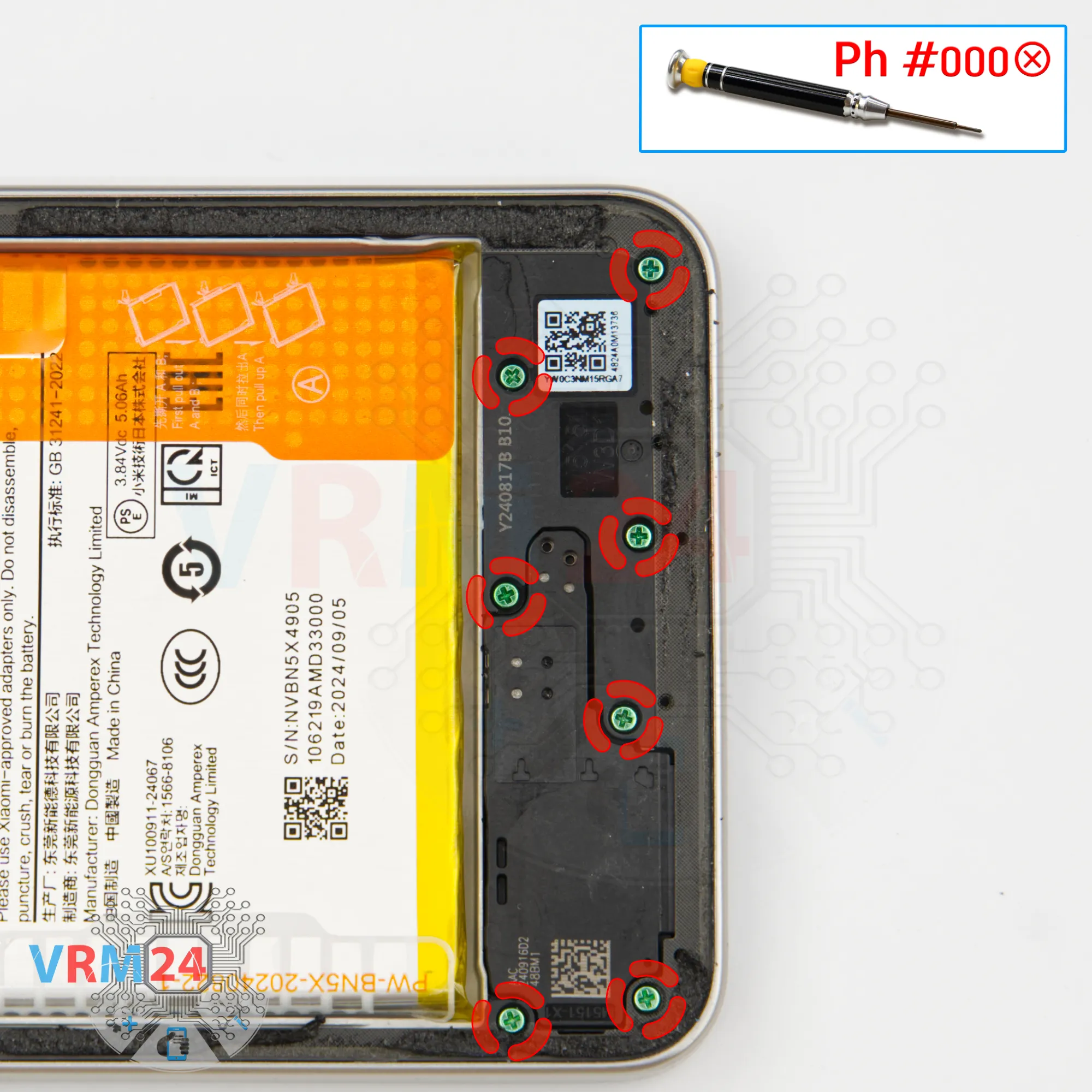

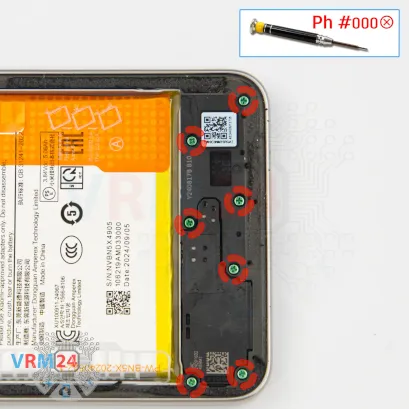

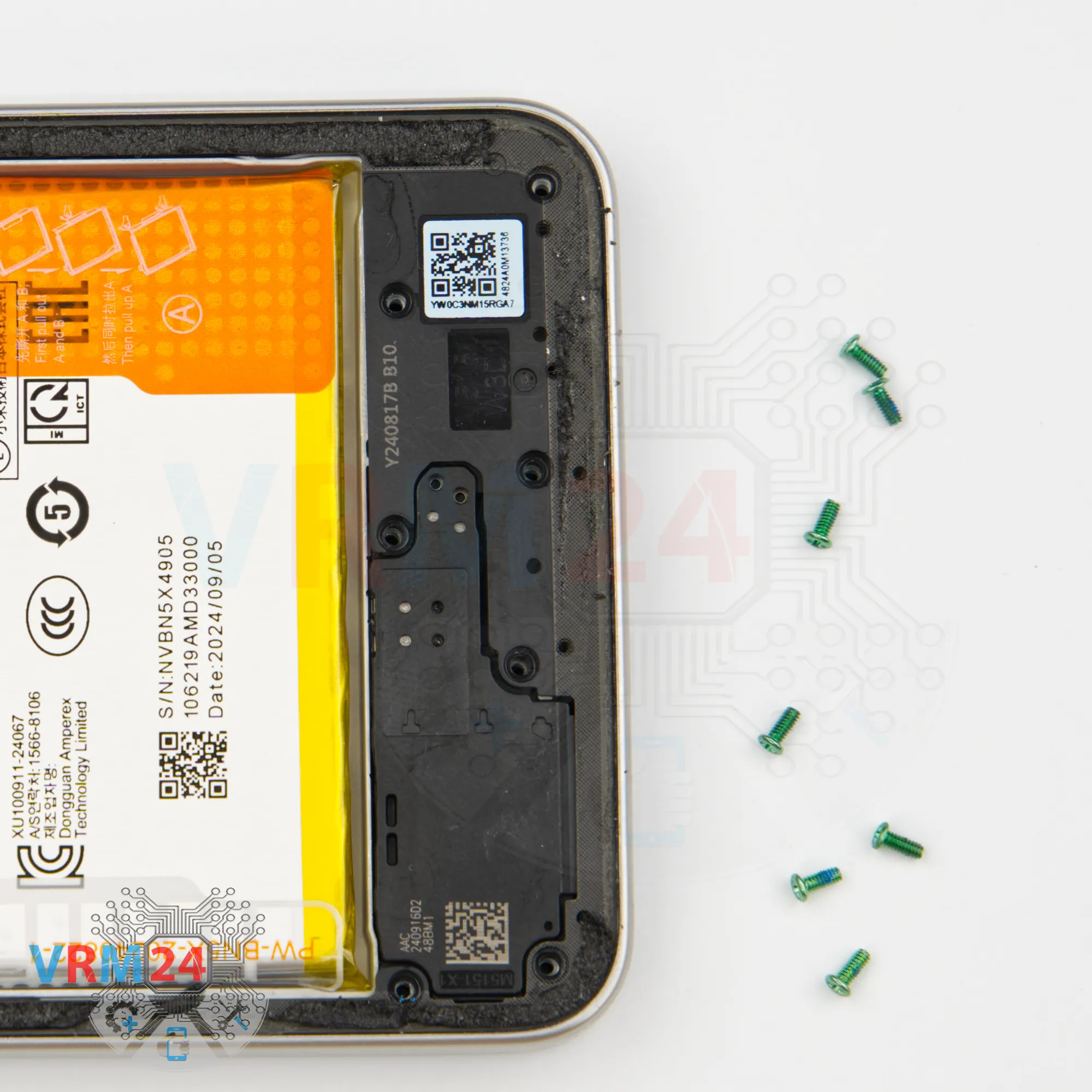

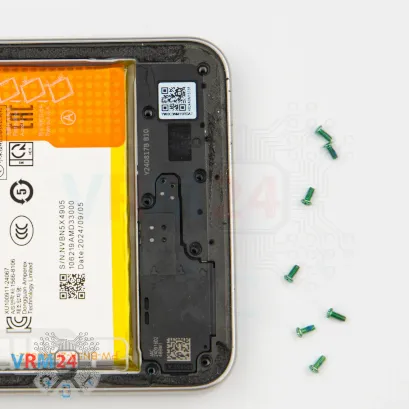

Используя отвертку Phillips 1,5 мм (PH #000), выкручиваем семь винтов в нижней части.

Итак, мы выкручиваем последние винты и переходим к отсоединению средней крышки.

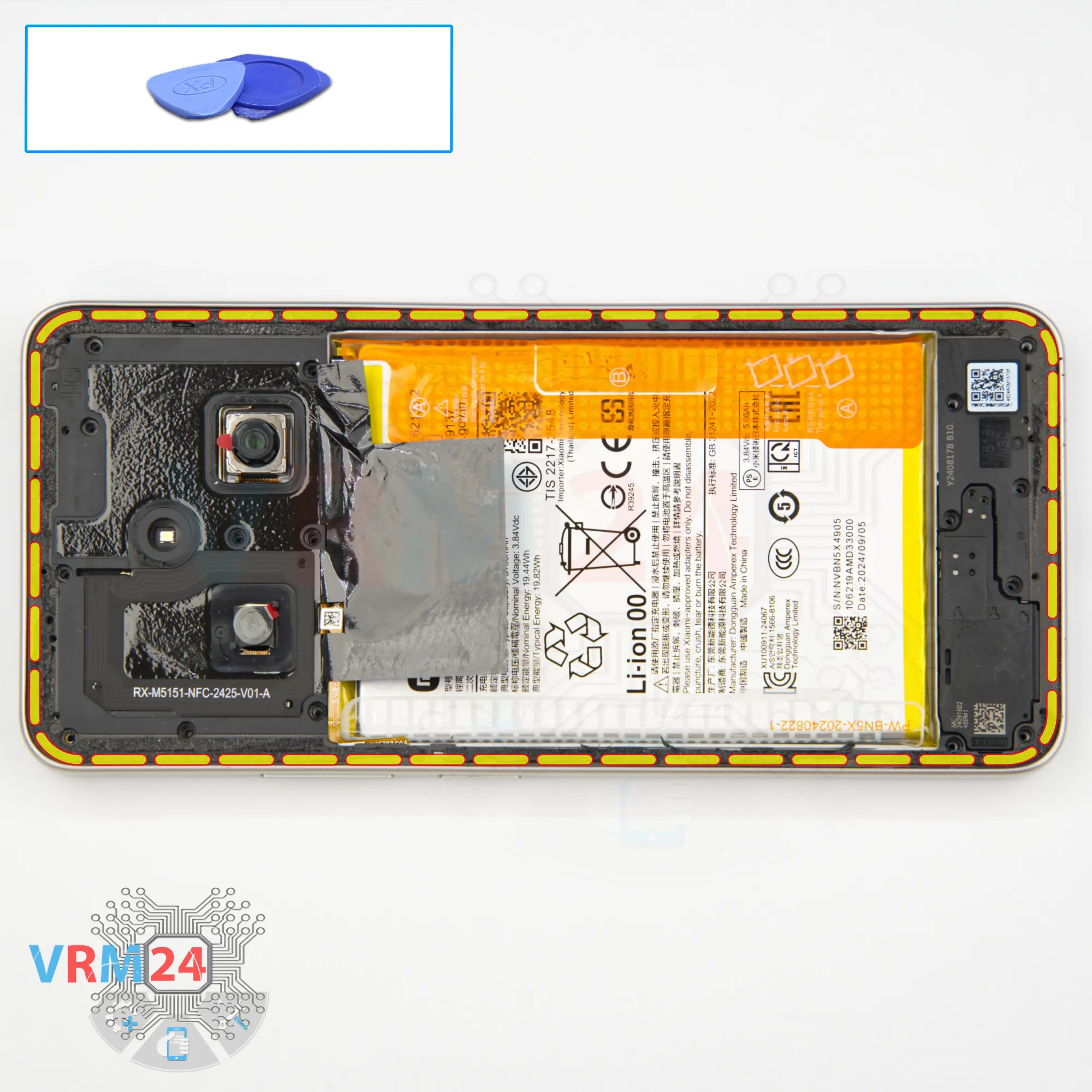

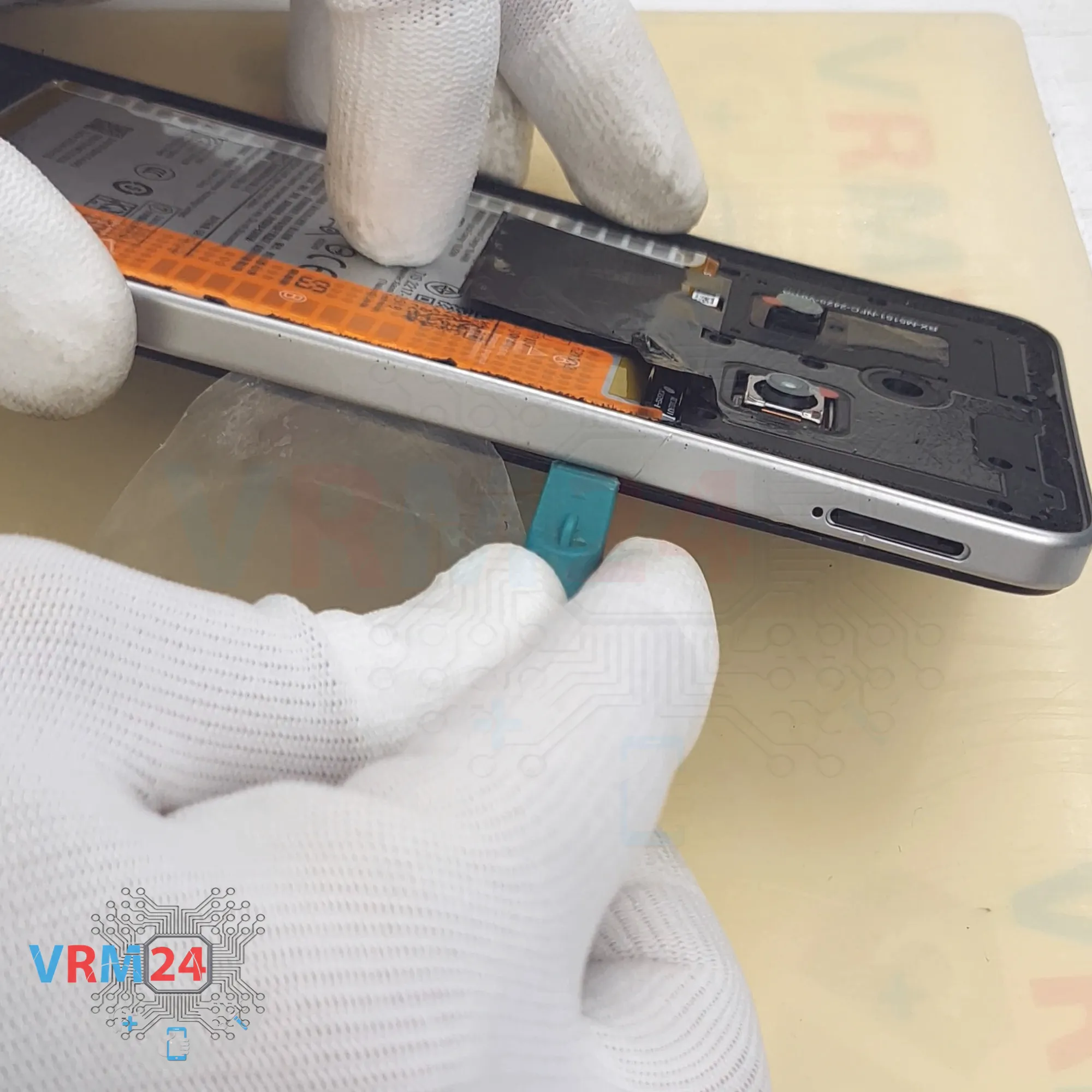

Для этого мы также вначале используем тонкую пластиковую пленку, вставляем зазор между средней крышкой и рамкой дисплея в районе лотка карт, отсоединяем несколько клипс и затем мы можем уже использовать инструмент потолще.

Как всегда нужно быть аккуратным в районе углов, поскольку в этих местах крышка держится очень крепко.

И нам нужно быть очень аккуратными с кромкой дисплея, чтобы мы случайно не сломали края дисплея.

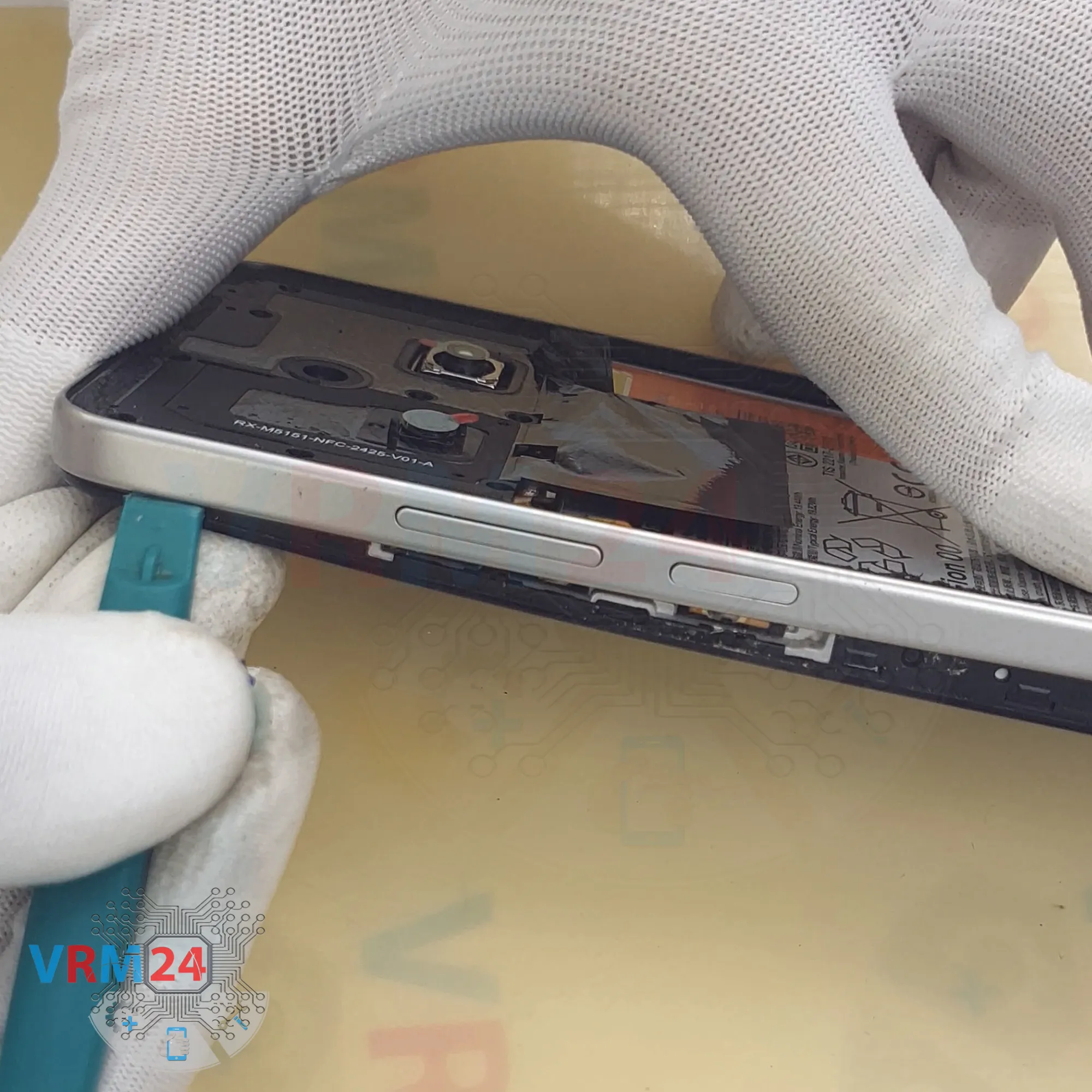

Итак, мы аккуратно проходим по краю, также нужно быть аккуратным в районе боковых кнопок, чтобы случайно их не повредить.

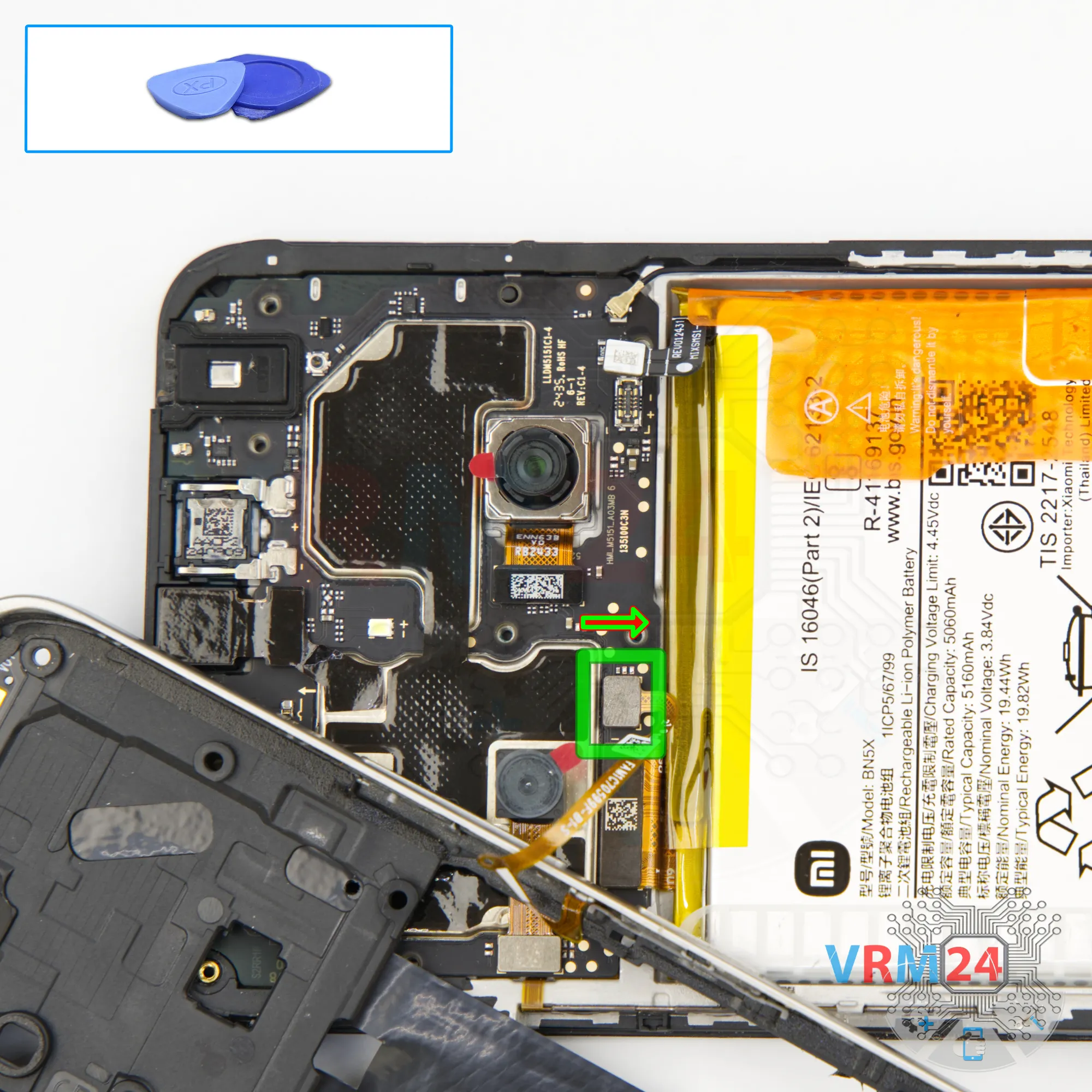

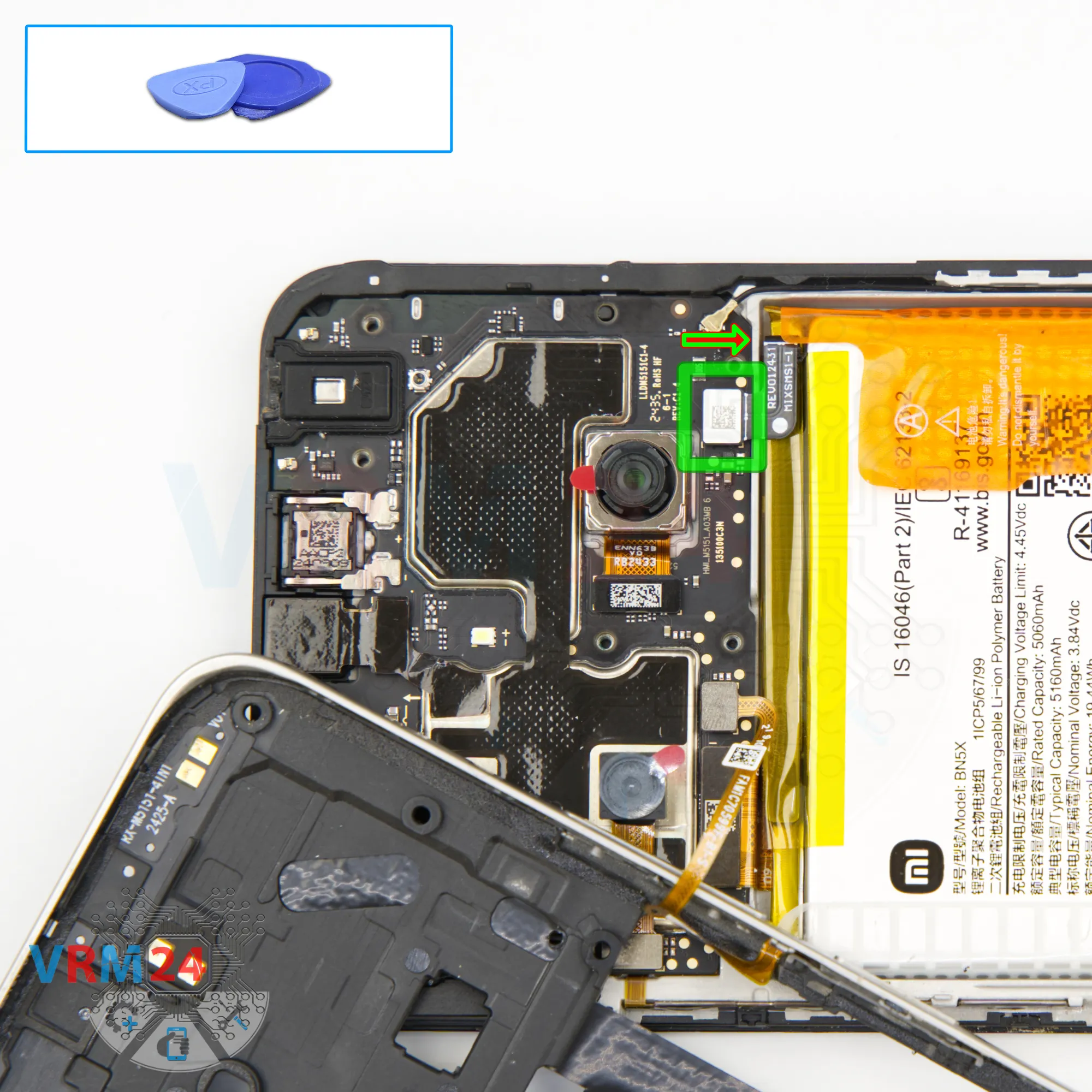

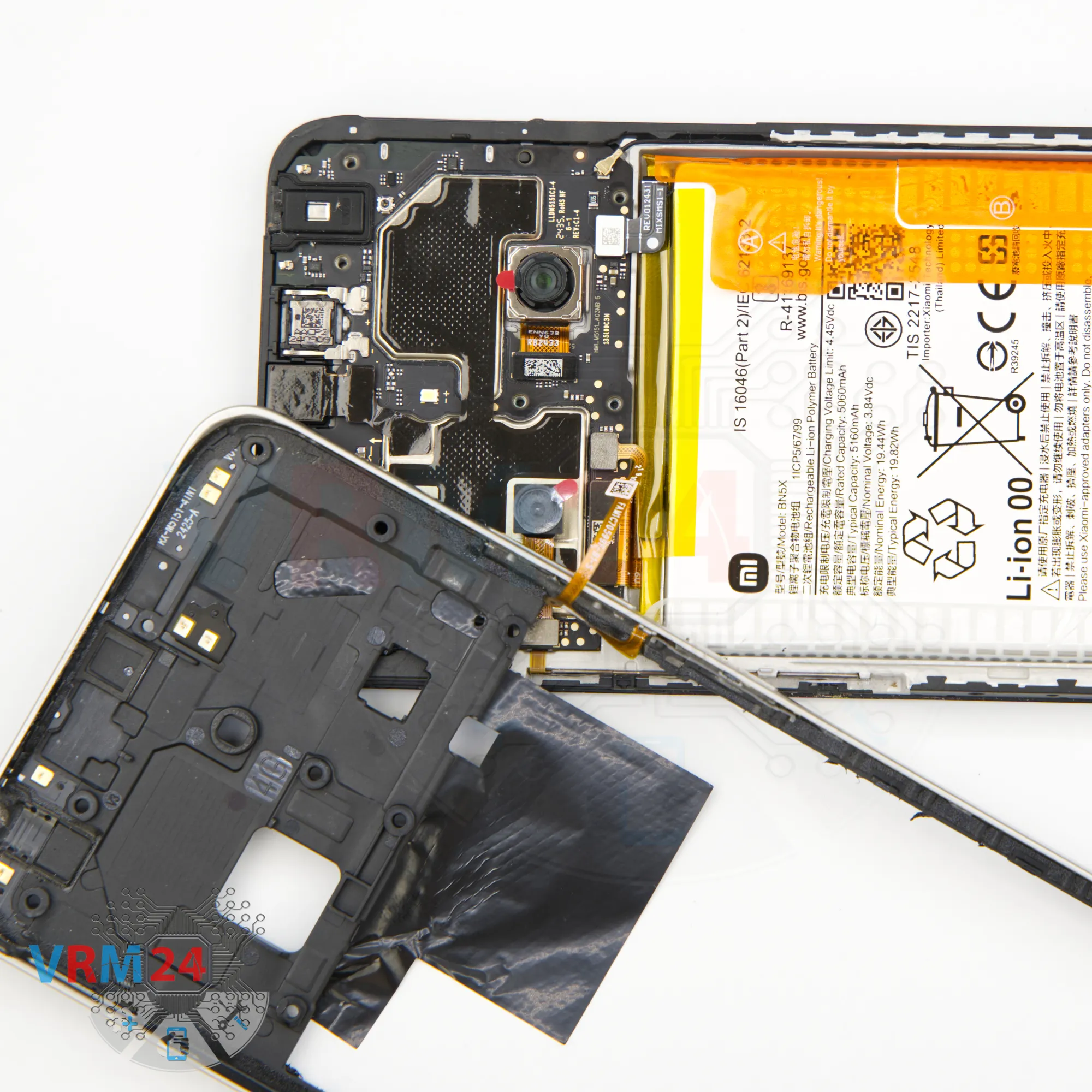

После этого мы аккуратно приподнимаем среднюю крышку и неметаллическим инструментом отсоединяем разъём аккумулятора.

ℹ️️ Модель Xiaomi POCO C75 2410FPCC5G оснащена аккумулятором BN5X ёмкостью 5160 мАч.

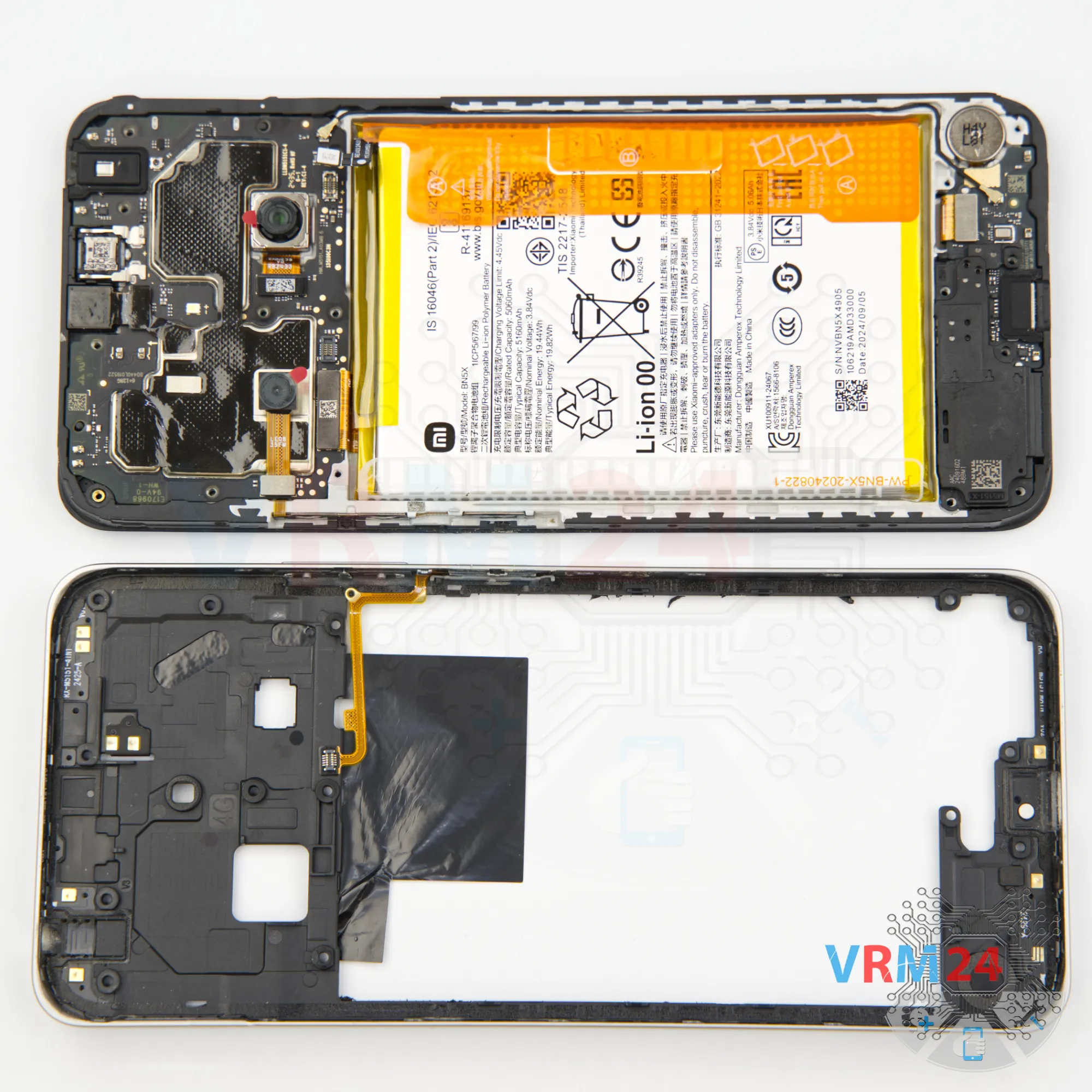

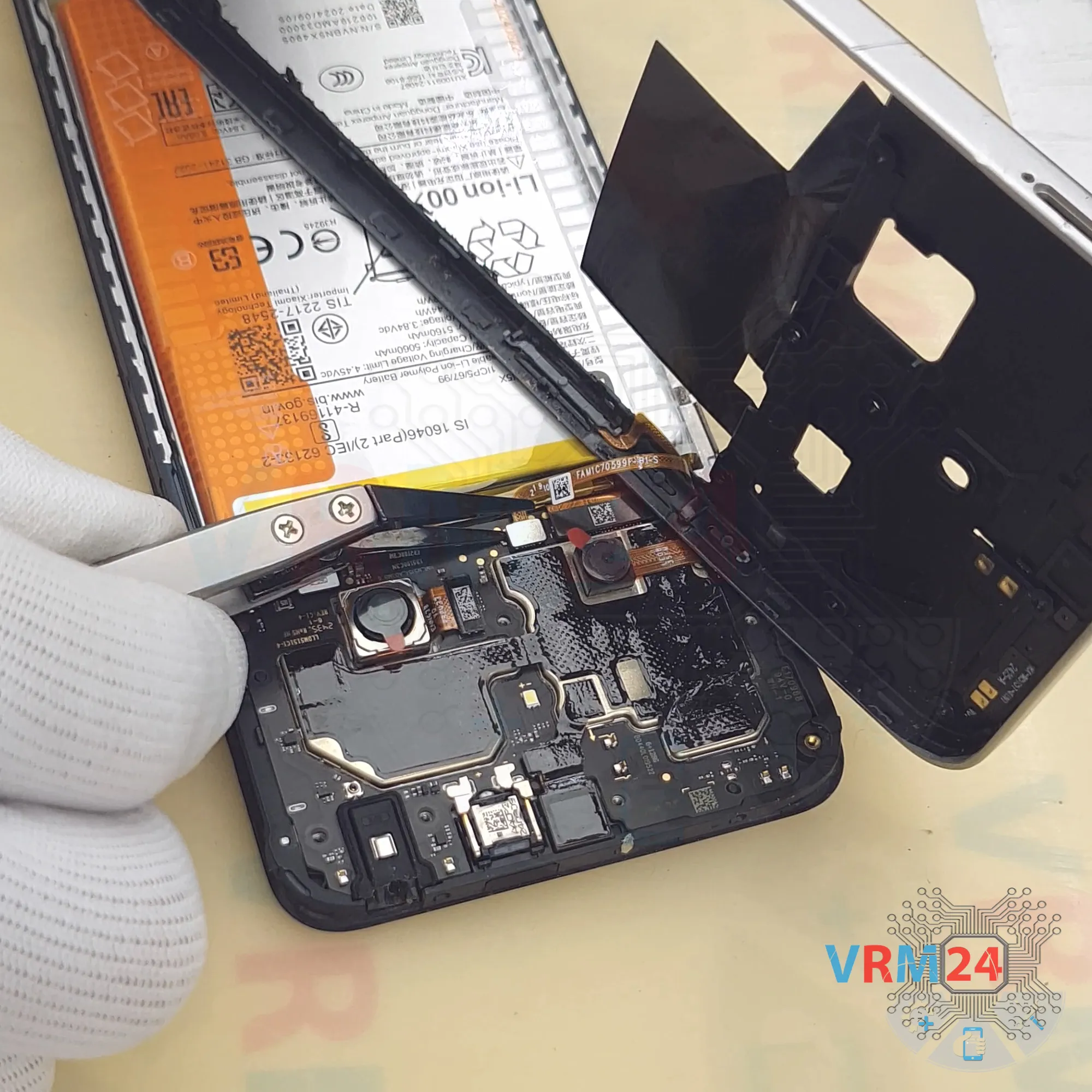

Неметаллическим инструментом отсоединяем разъем датчика отпечатка пальцев и убираем среднюю крышку в сторону - с контактными площадками антенн и датчиком отпечатка пальцев.

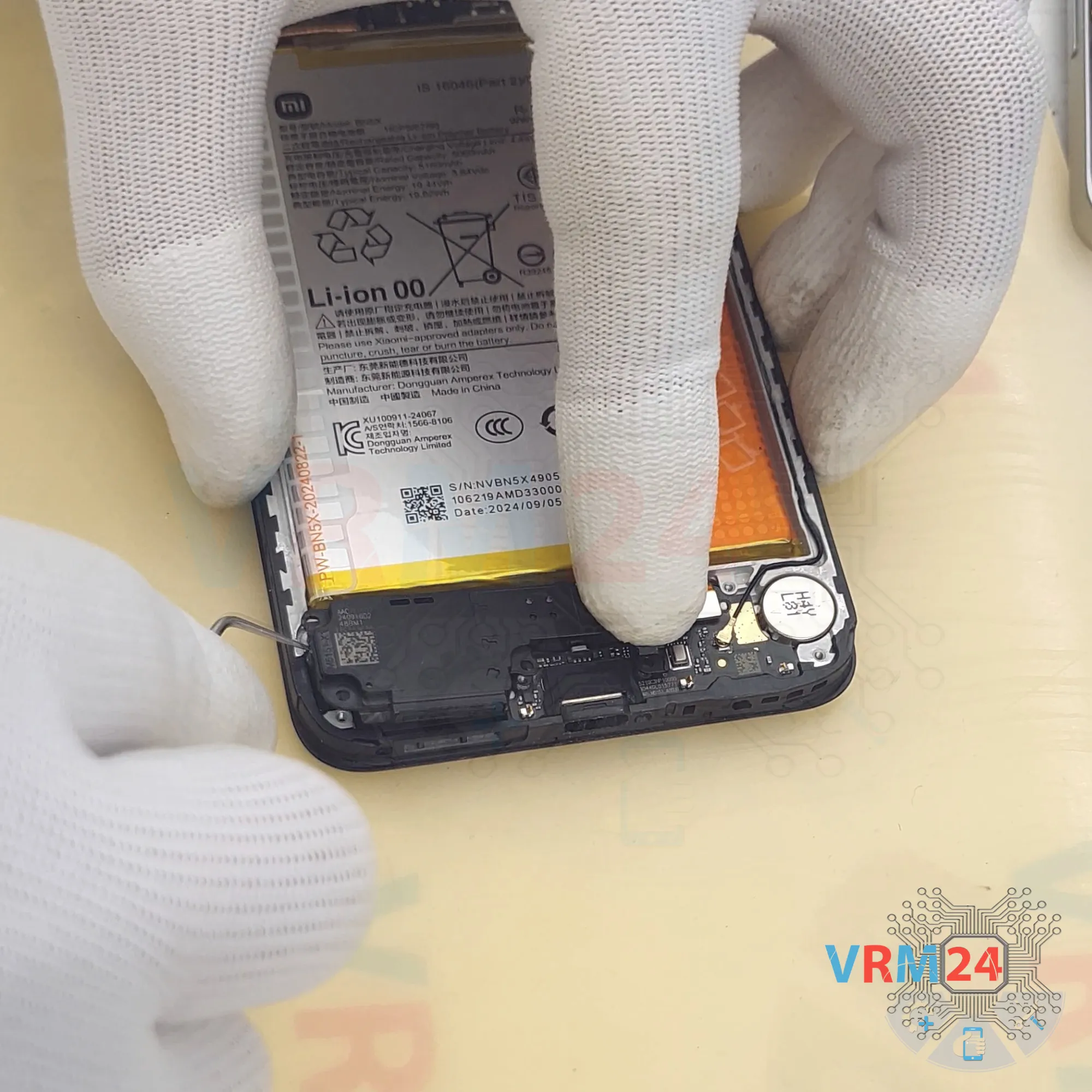

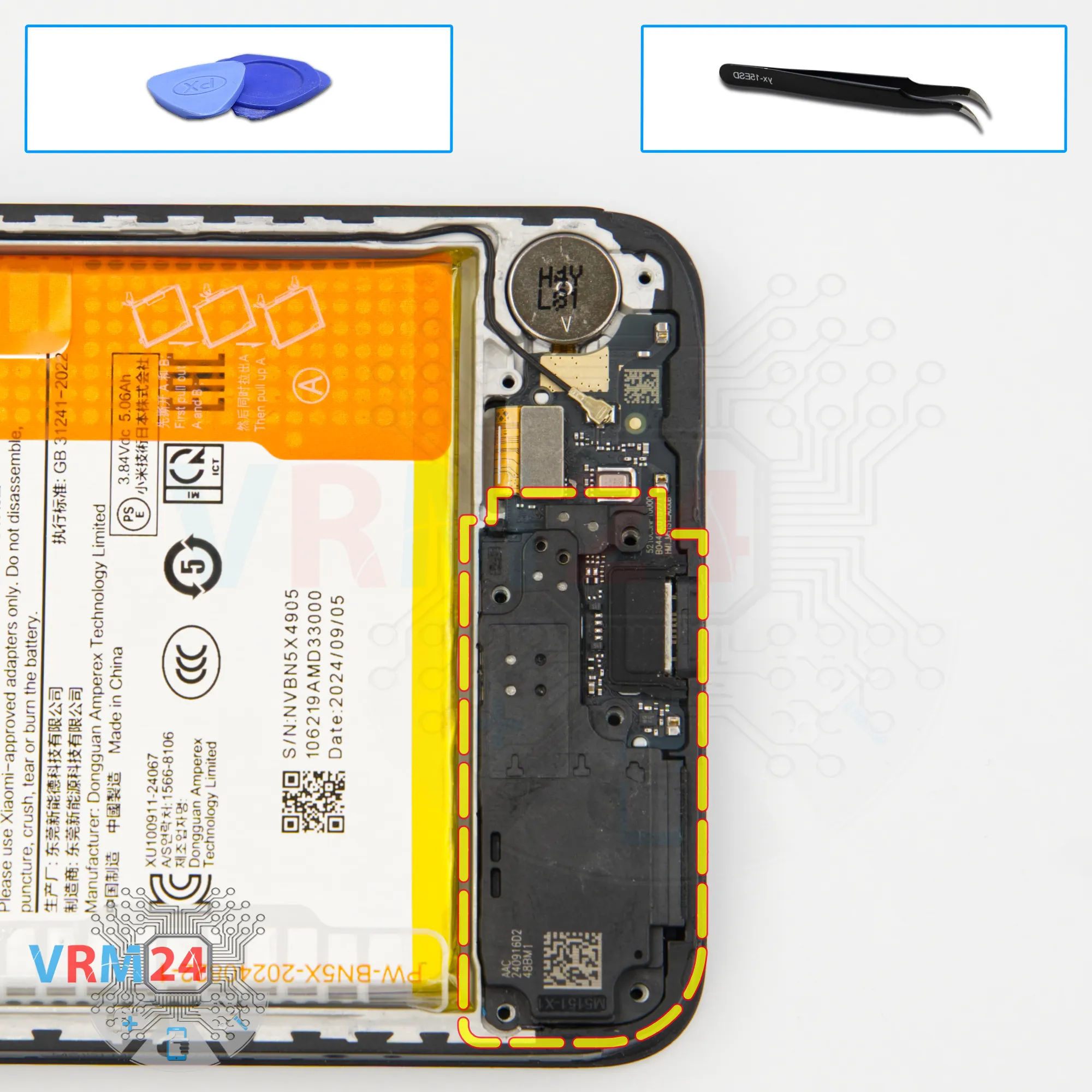

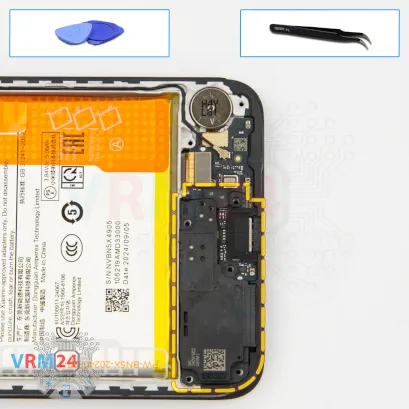

После этого мы переходим к отсоединению крышки с динамиком - находим правильное место, в котором нам нужно аккуратно подцепить, приподнять и вынуть крышку с динамиком.

Не всегда просто найти правильное место, не всегда просто понять в каком именно месте крышка отсоединяется.

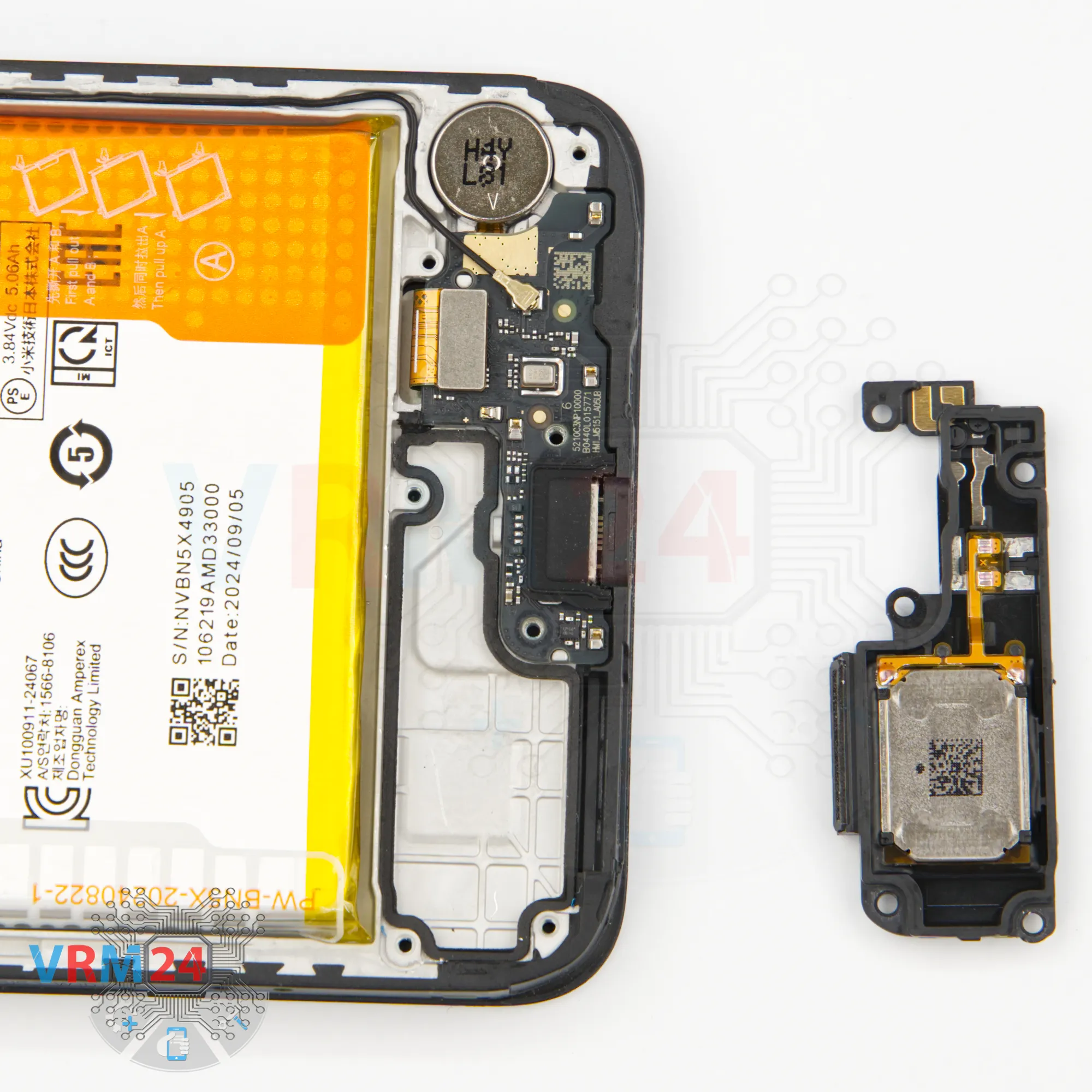

Наконец мы нашли правильную точку, в которой аккуратно приподнимаем и убираем динамик в сторону.

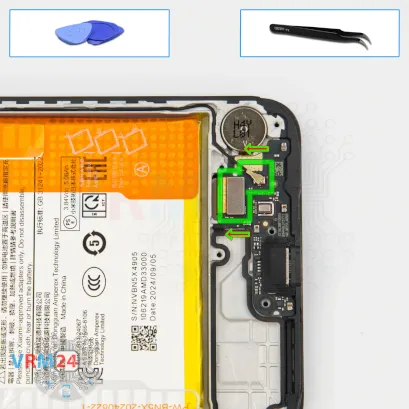

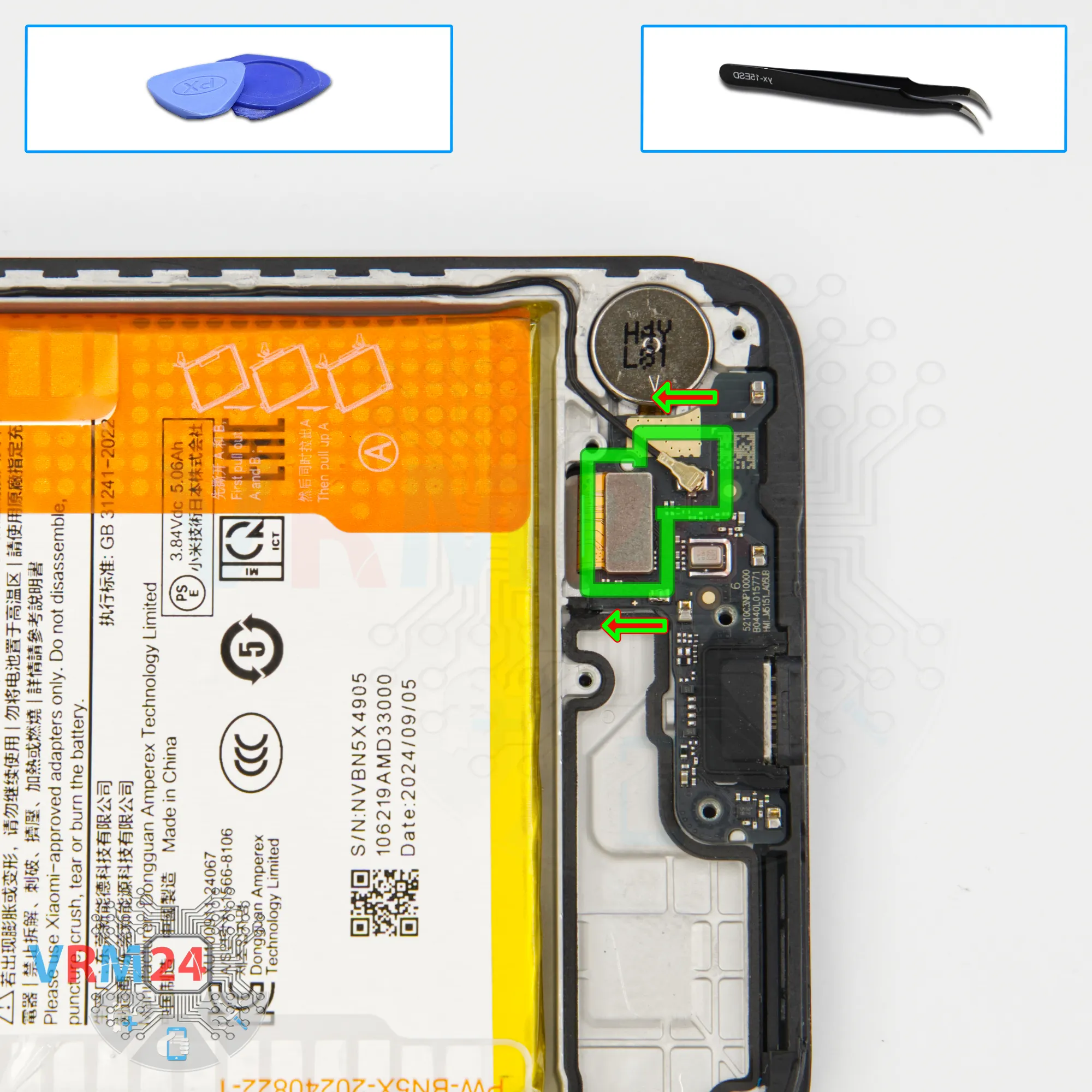

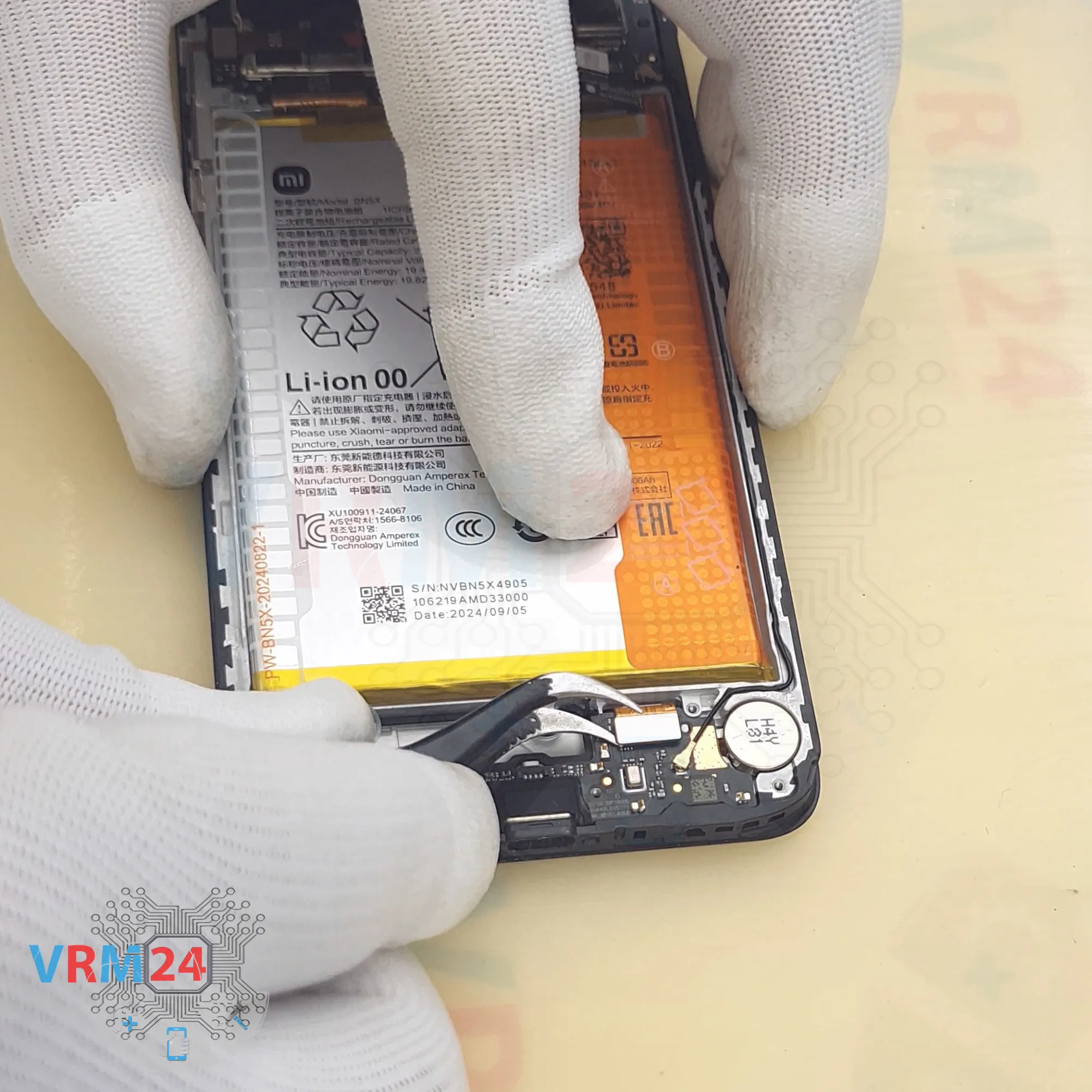

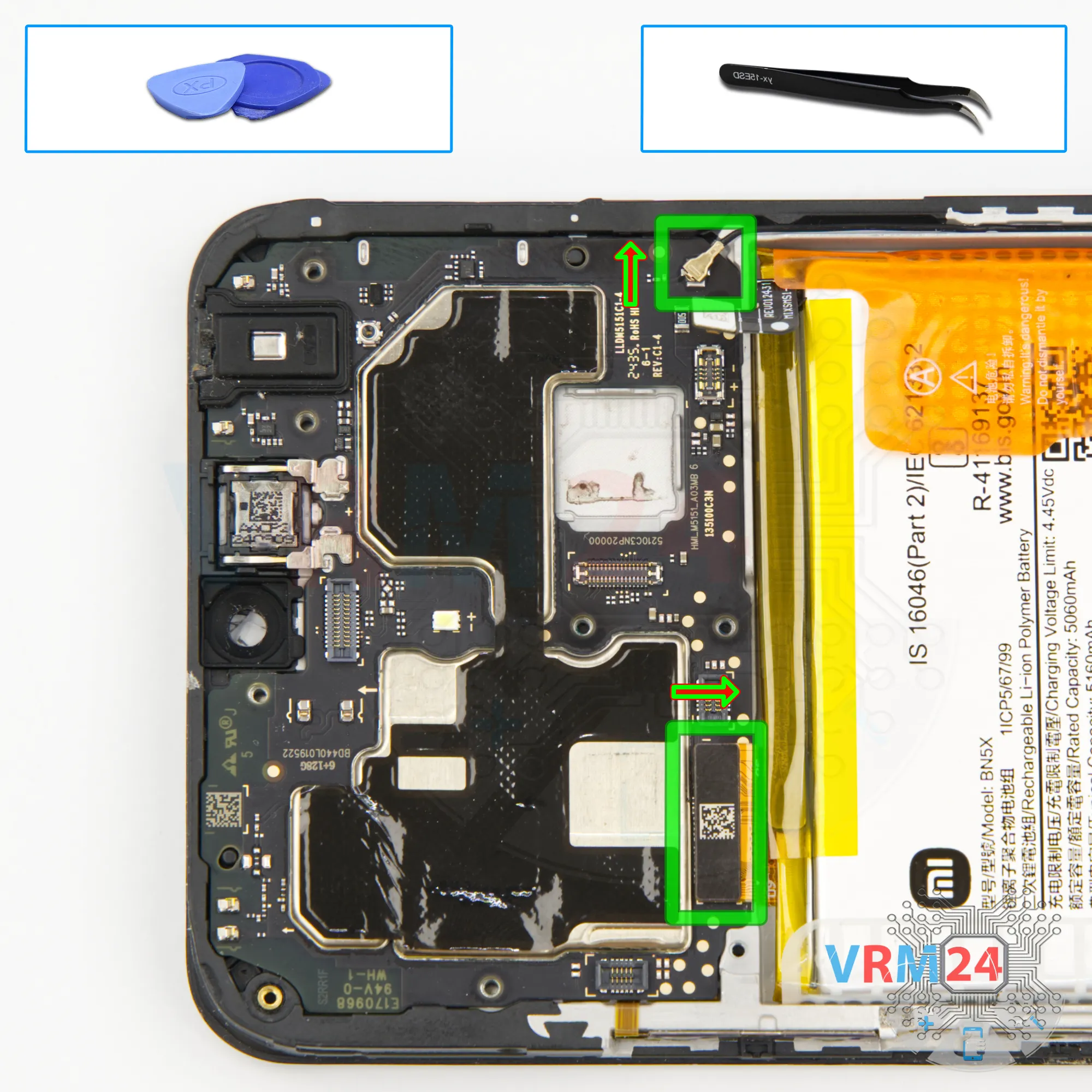

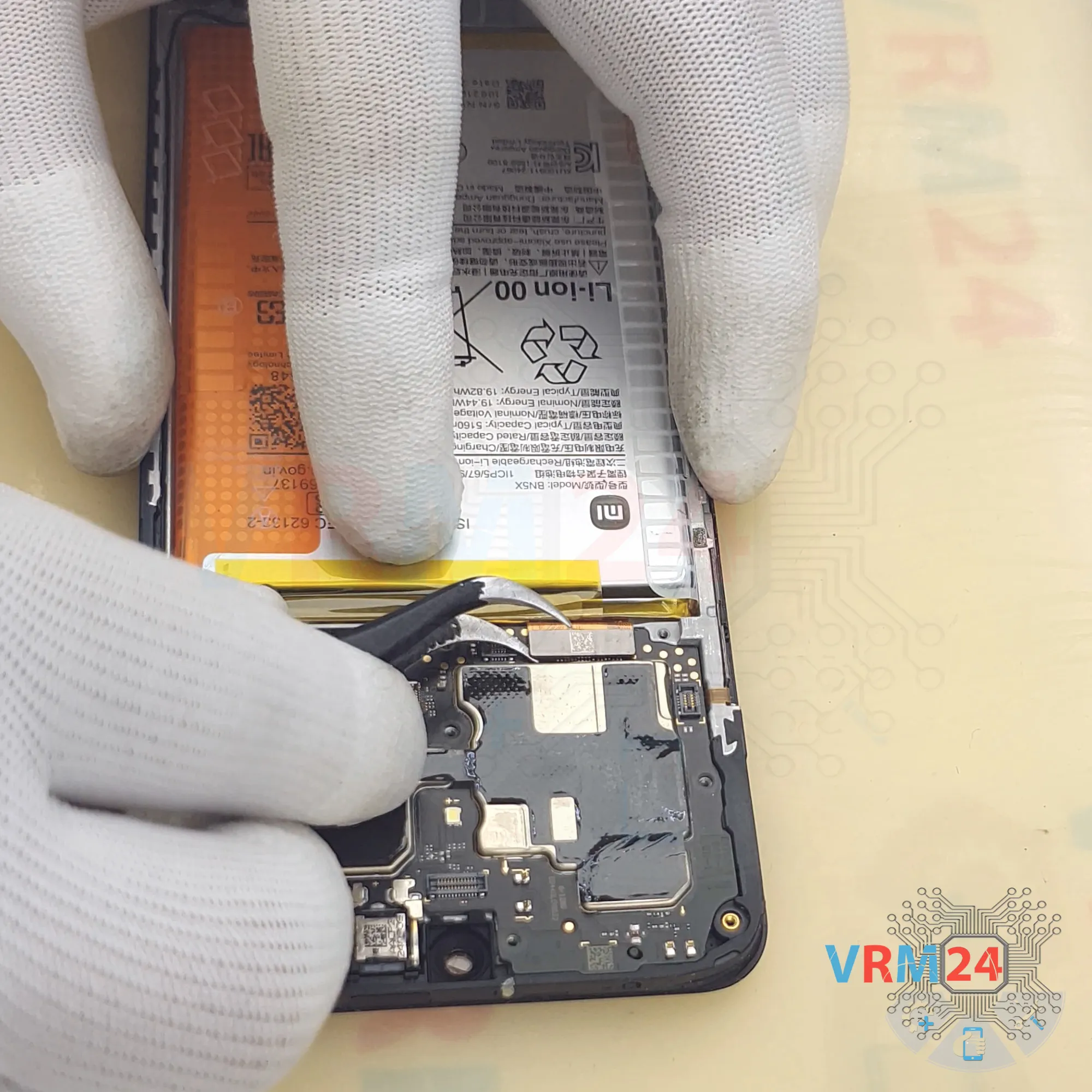

После этого мы отсоединяем разъем межплатного шлейфа и коаксиального кабеля.

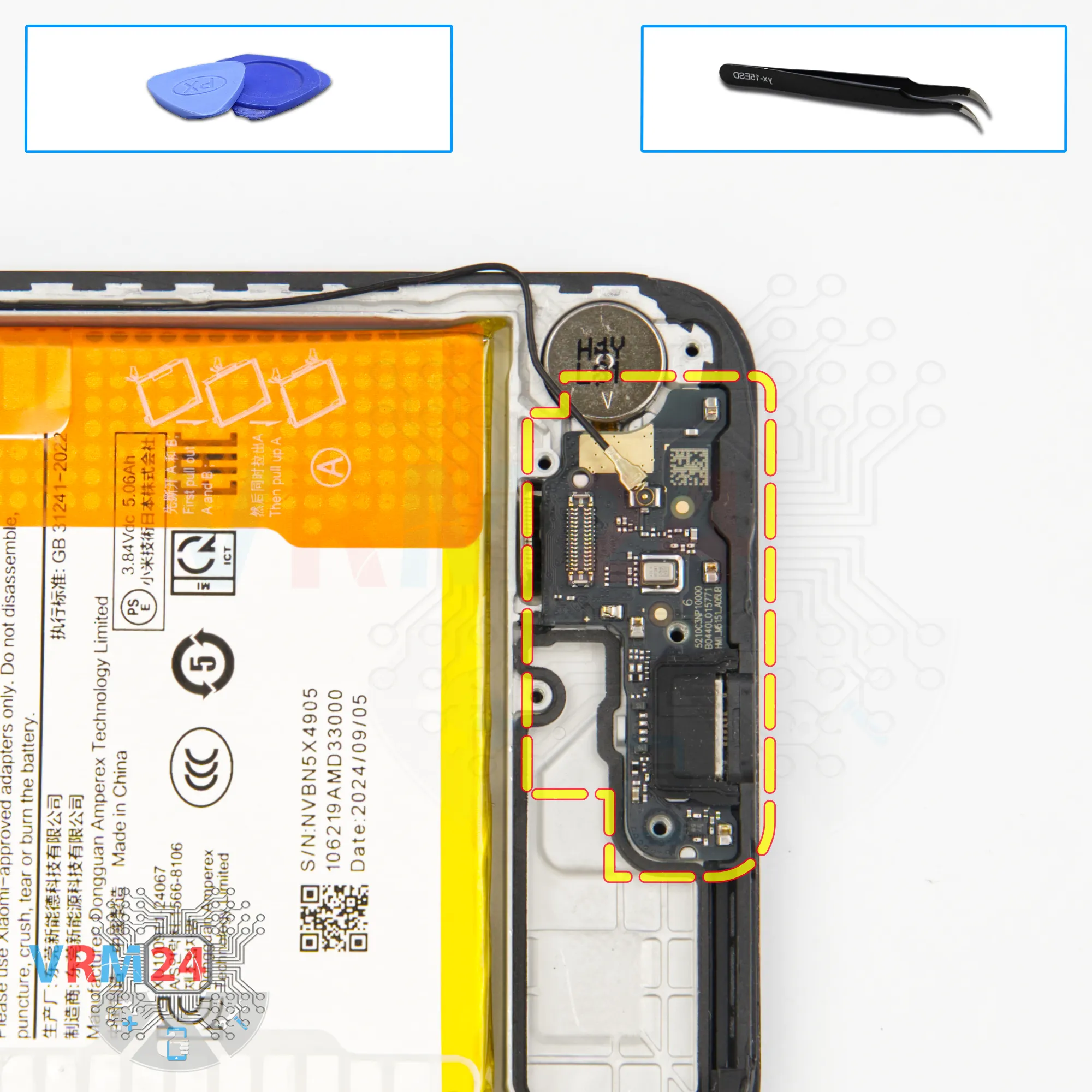

И переходим к отсоединению суб-платы.

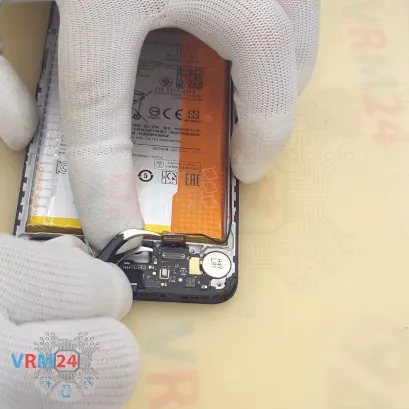

Все так же находим правильное место, в котором суб-плата удерживается на клипсах.

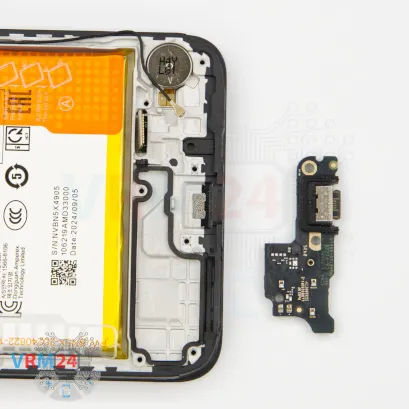

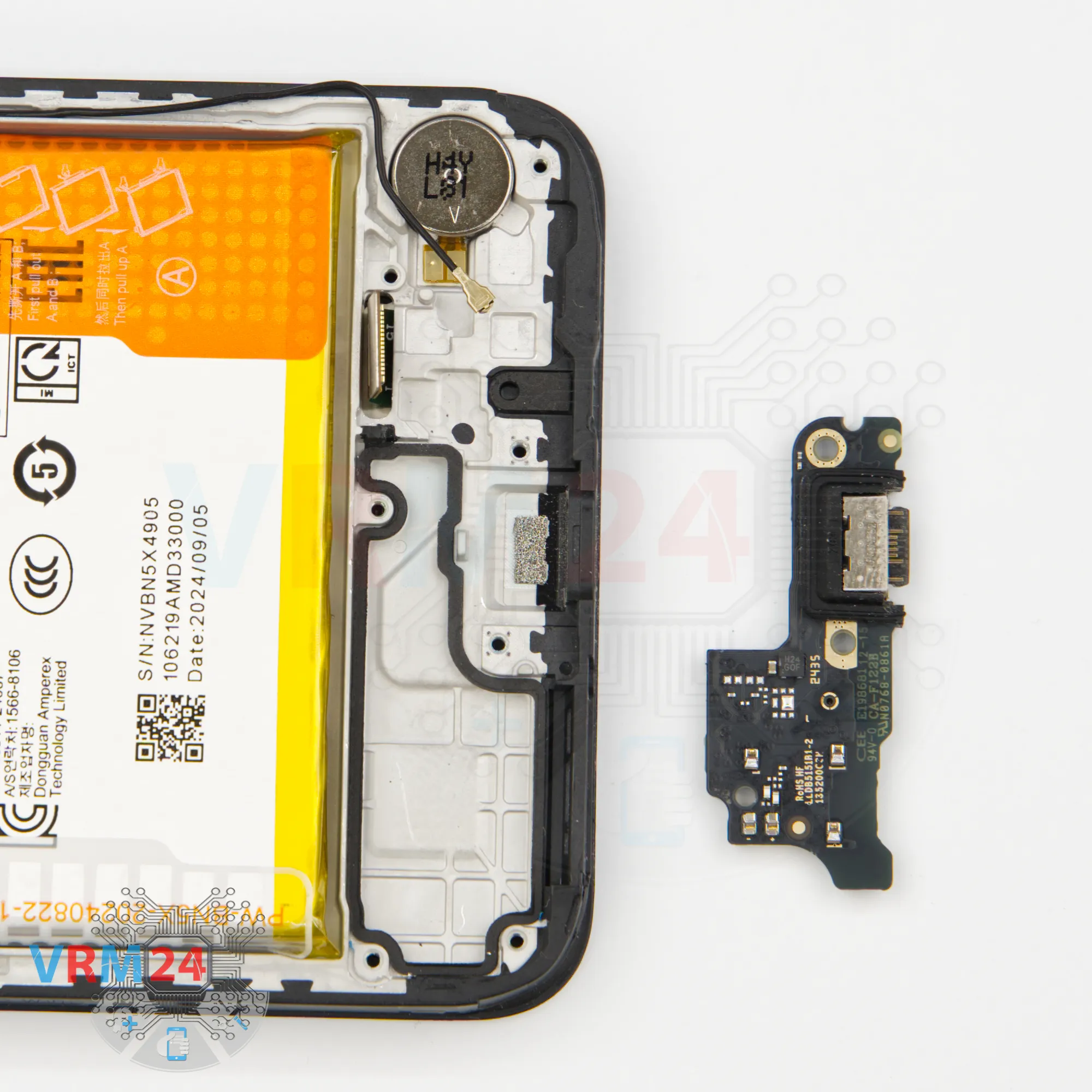

Итак, аккуратно вынимаем суб-плату.

На суб-плате расположены порт зарядки, микрофон - и другие элементы с обратной стороны.

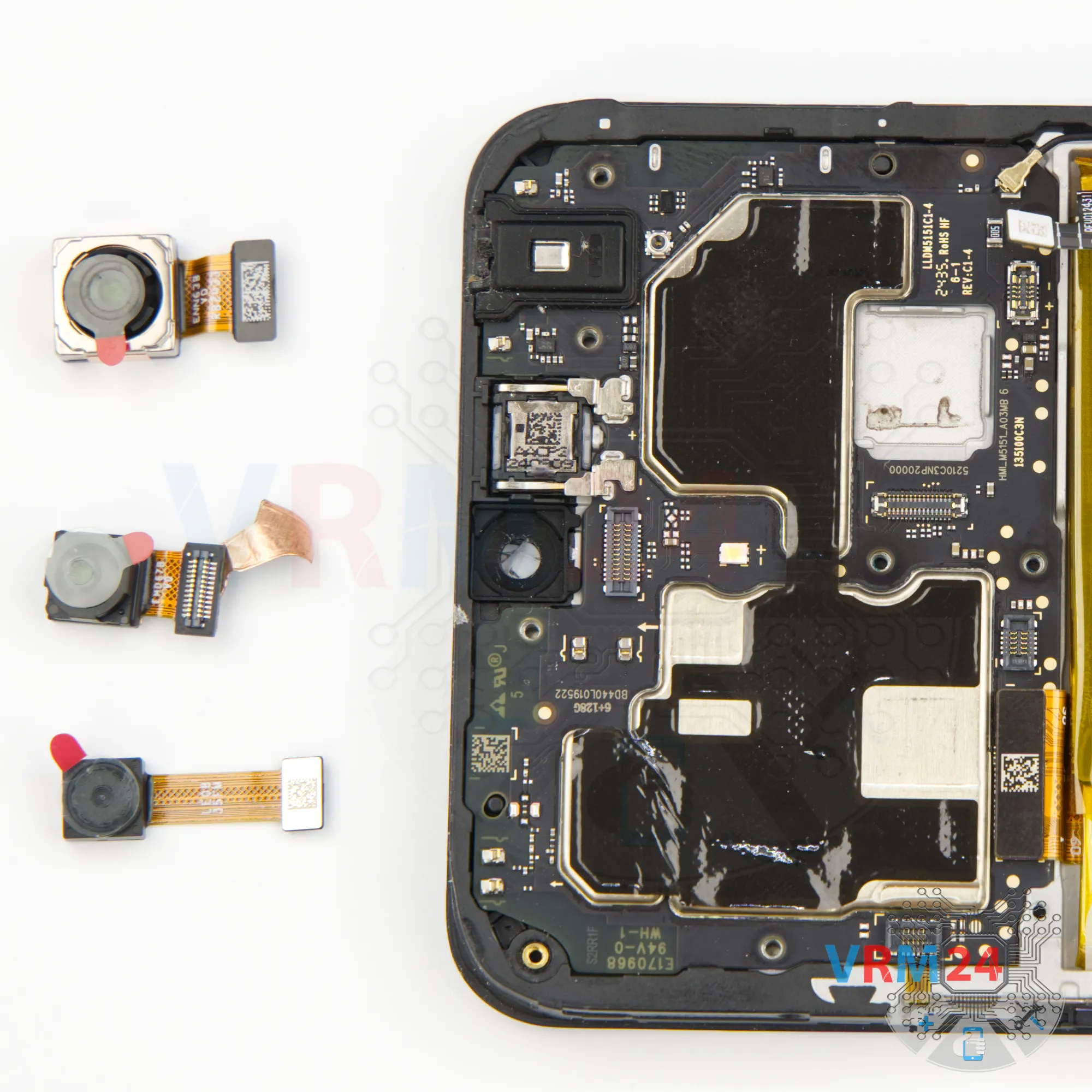

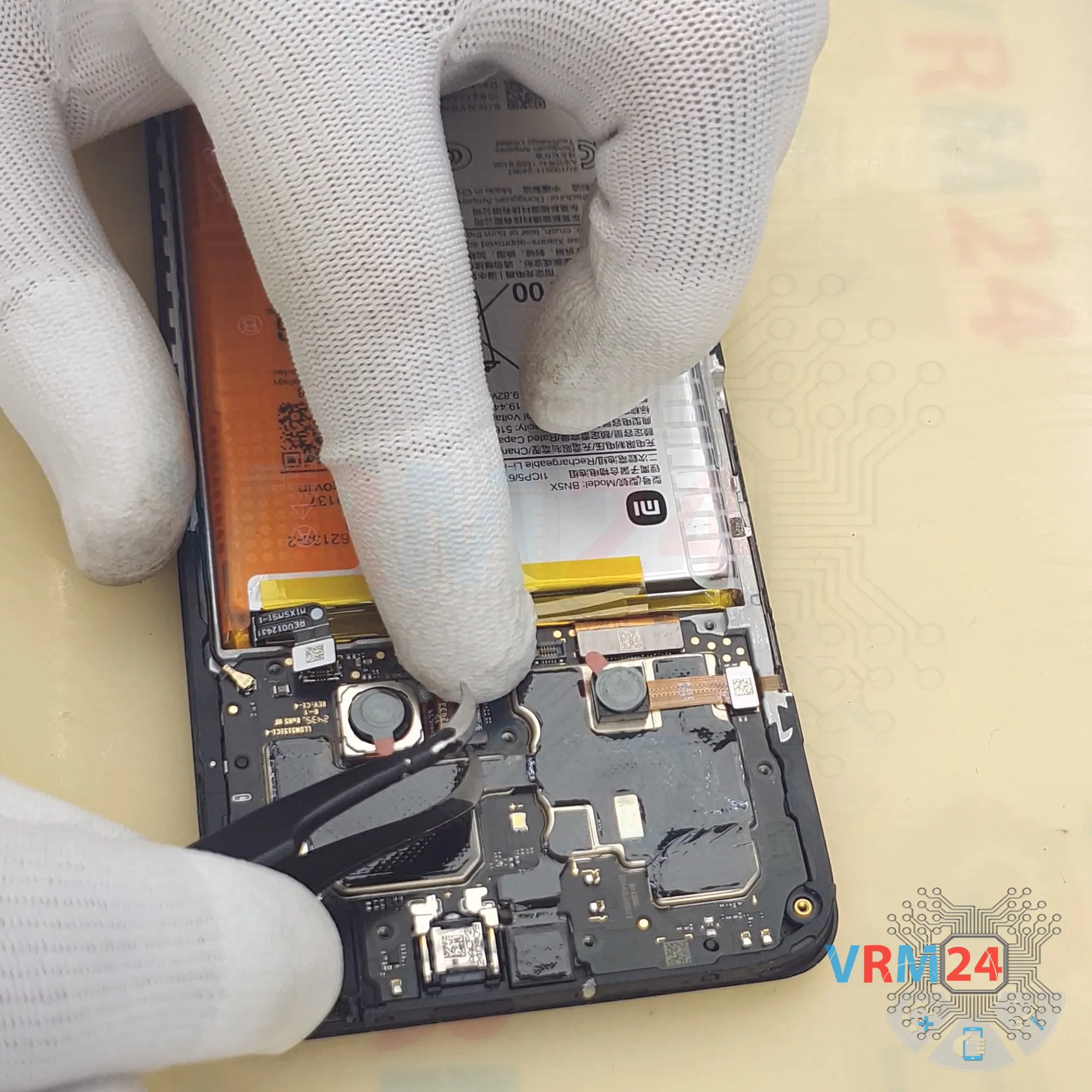

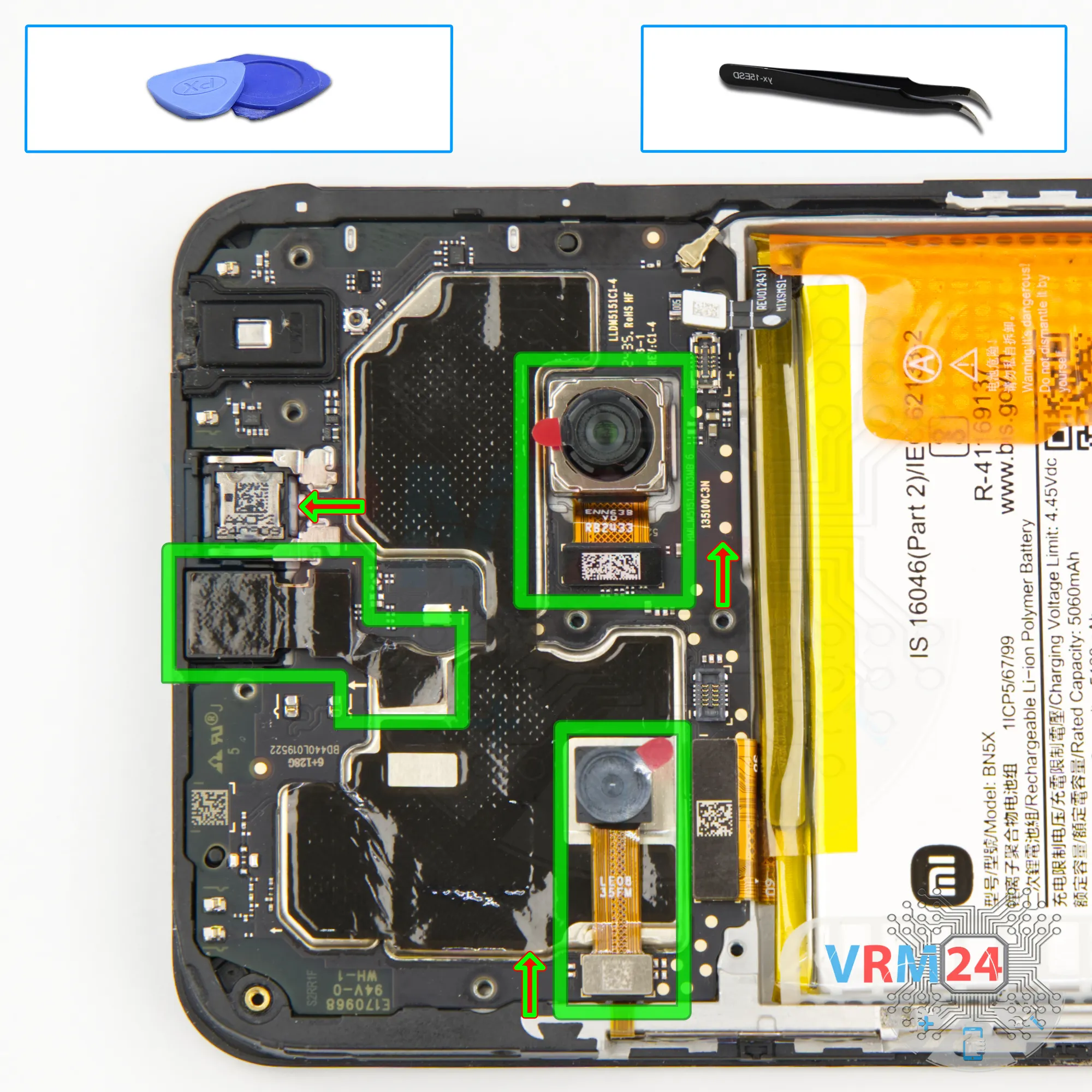

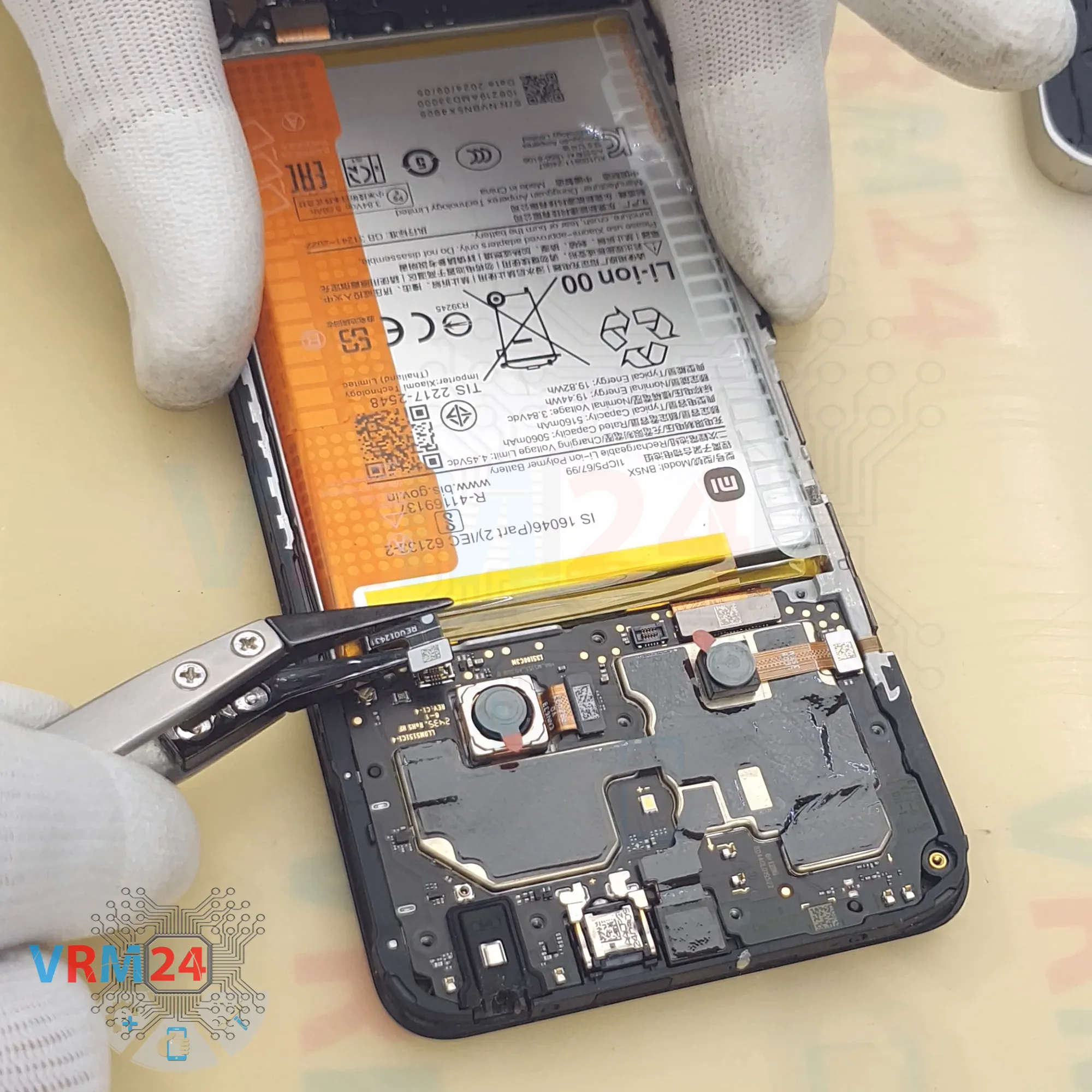

И мы переходим к материнской плате. Отсоединяем тыльные камеры, убираем их в сторону.

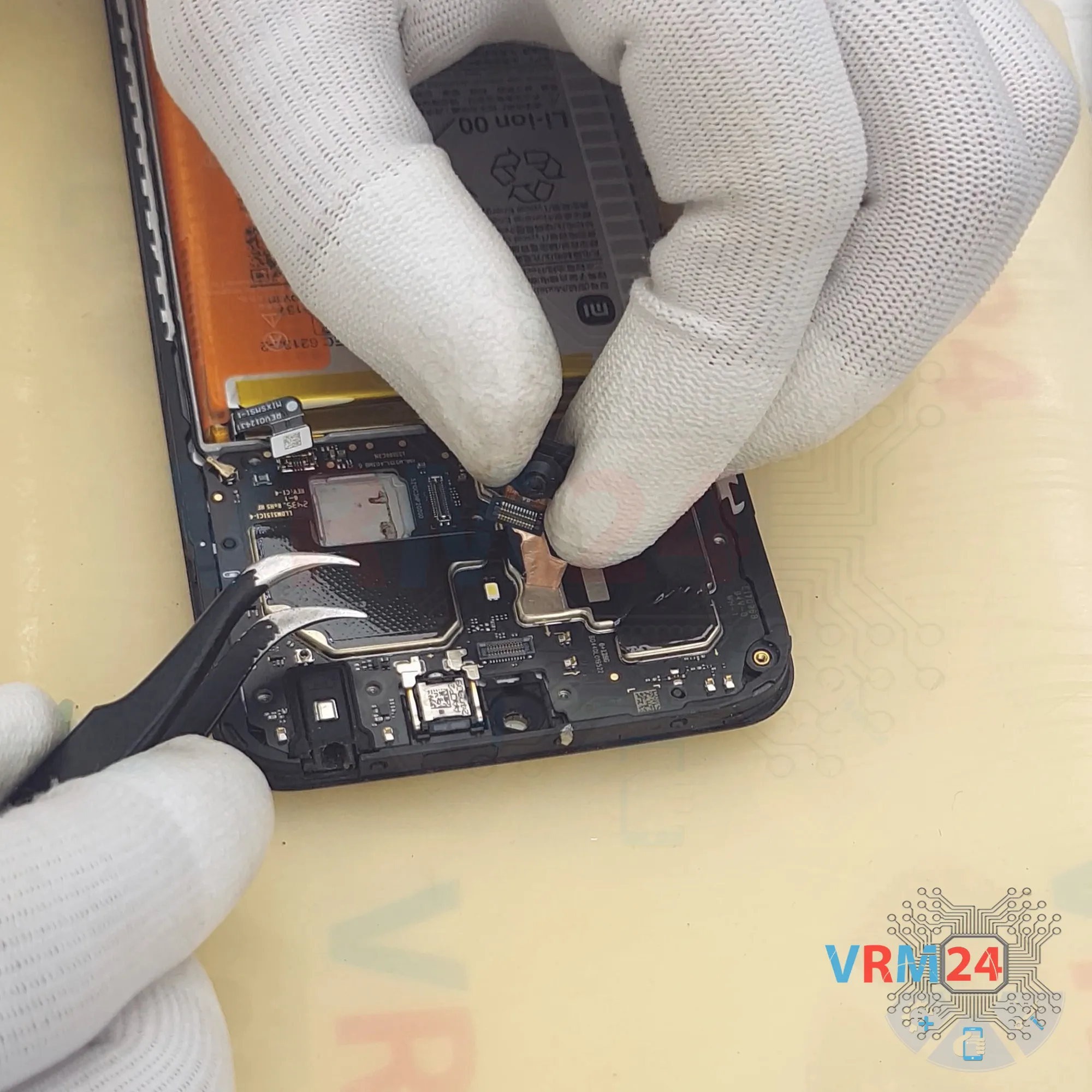

После этого мы можем отсоединить фронтальную камеру.

Фронтальная камера у нас традиционно приклеена медным теплоотводящим покрытием к щиту на материнской плате. Аккуратно отклеиваем медное покрытие. Оно нам еще пригодится при обратной сборке.

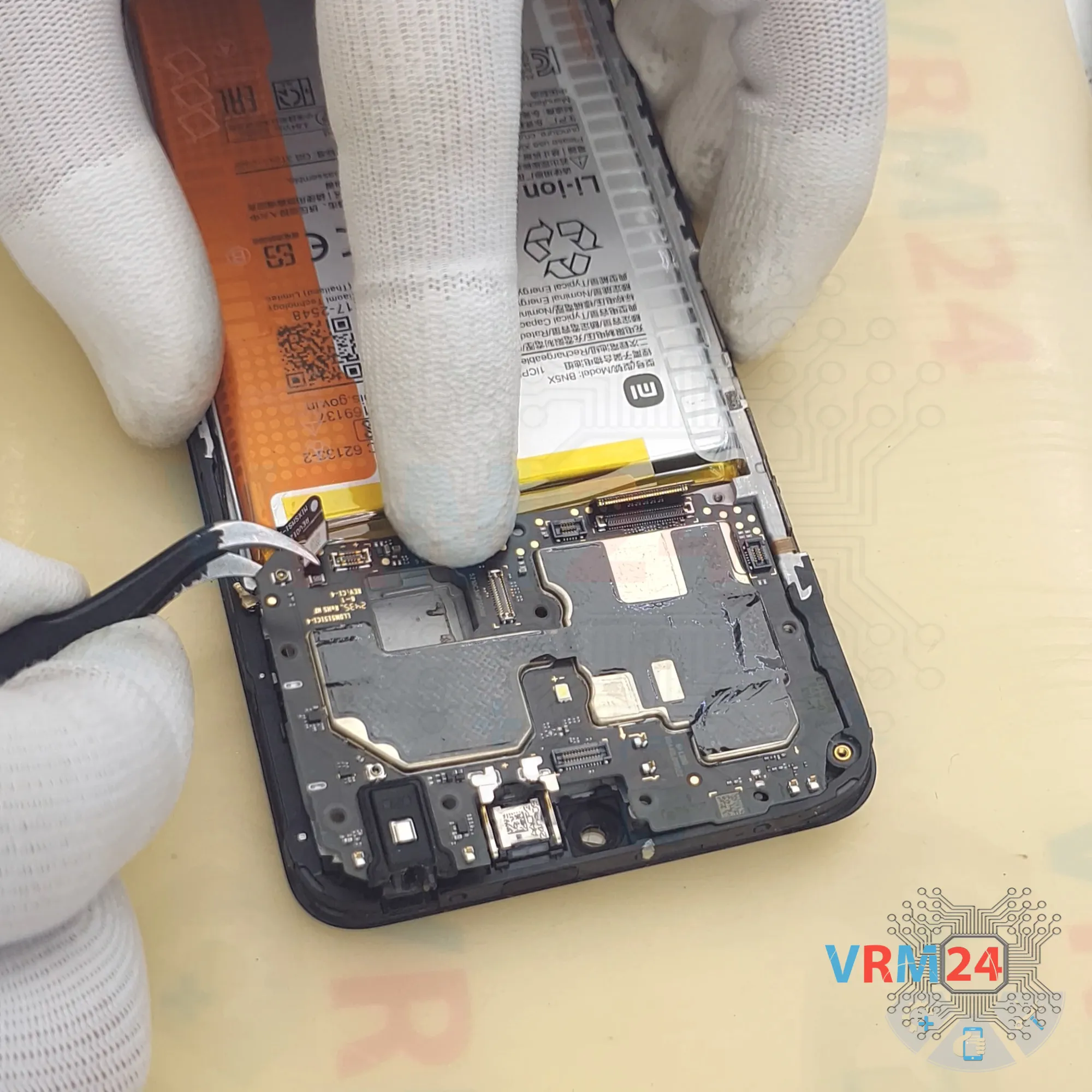

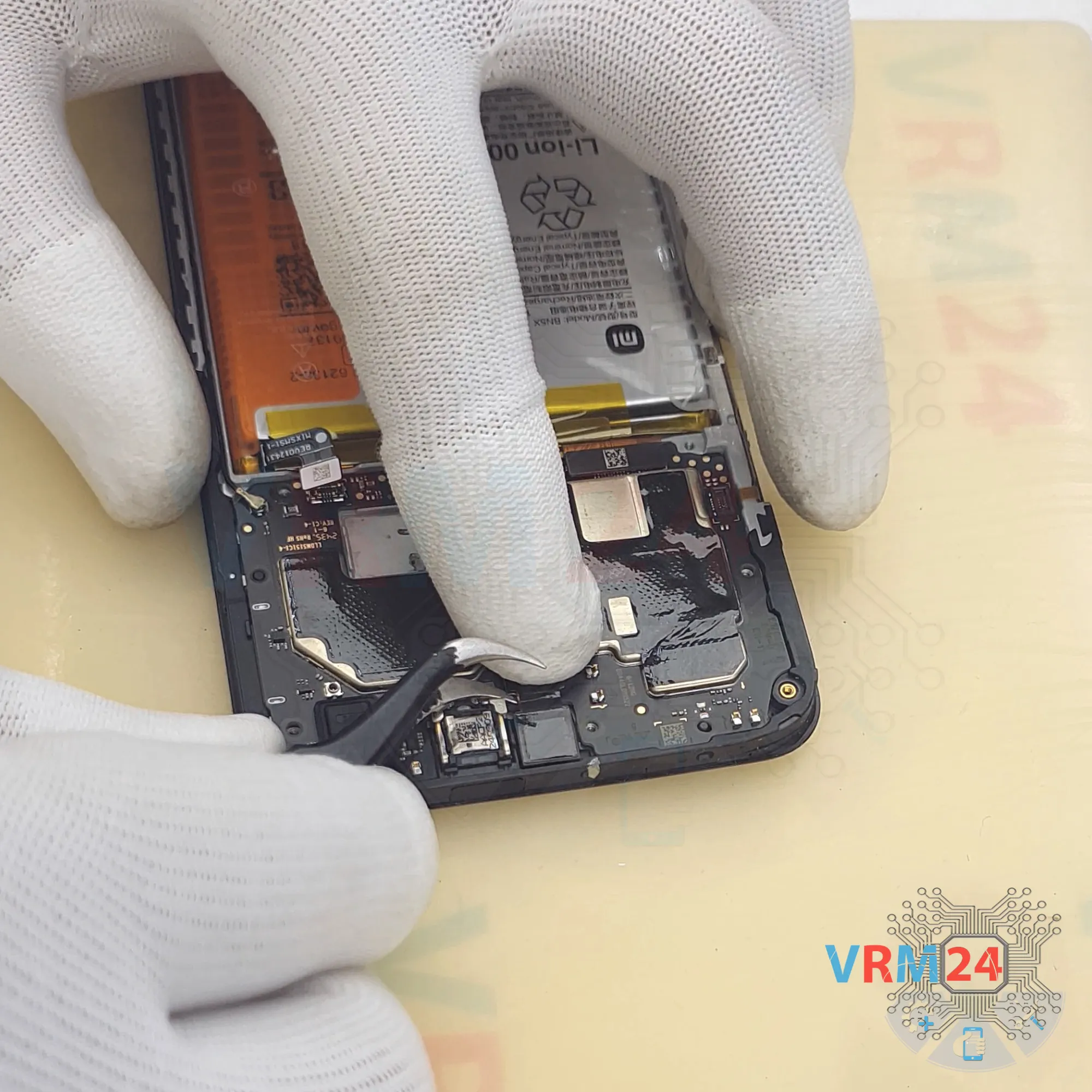

После этого мы отсоединяем разъем шлейфа на дисплей / межплатного шлейфа, отсоединяем разъем коаксиального кабеля.

И переходим к отсоединению материнской платы.

Смотрим, что нам ничего не мешает, что нет никаких винтов.

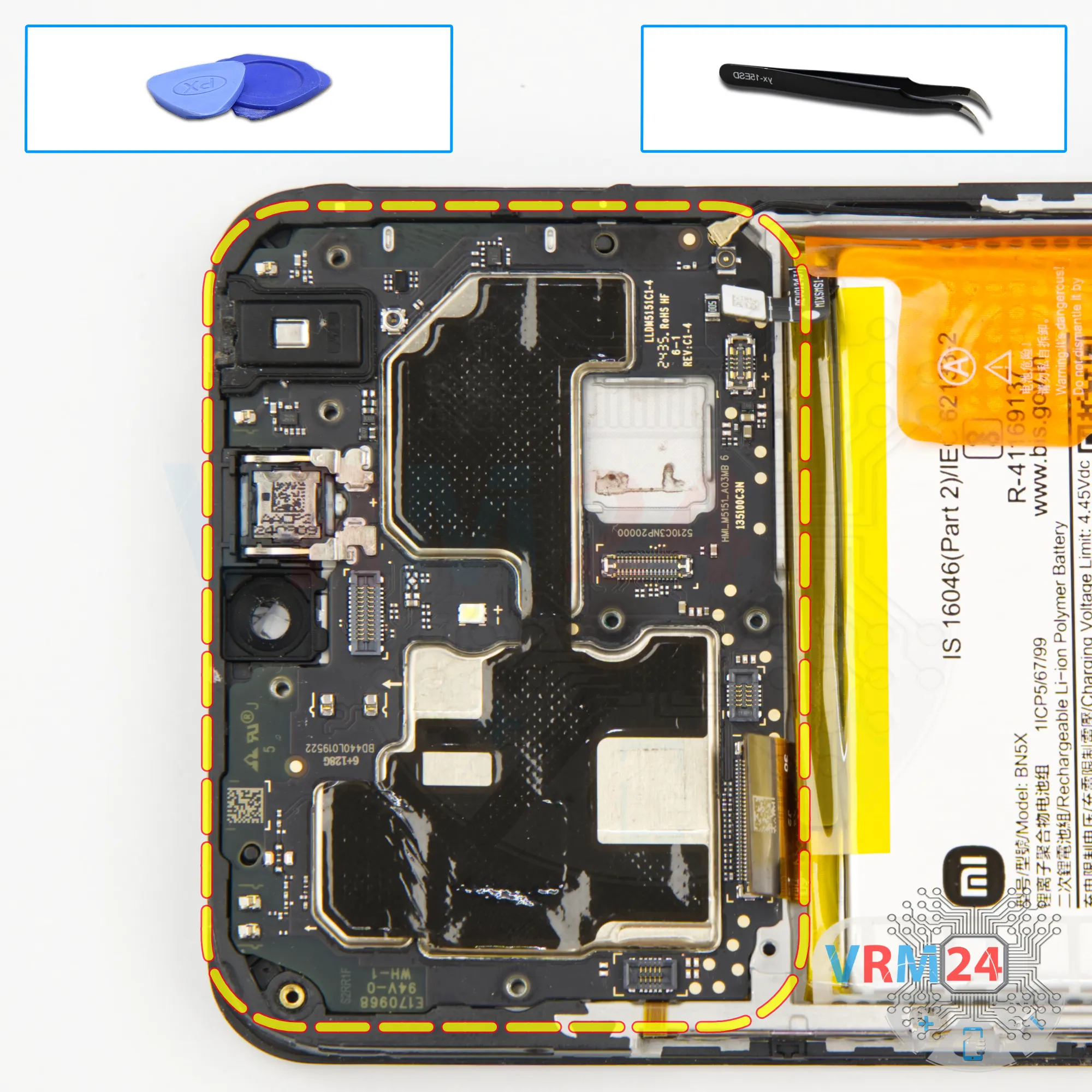

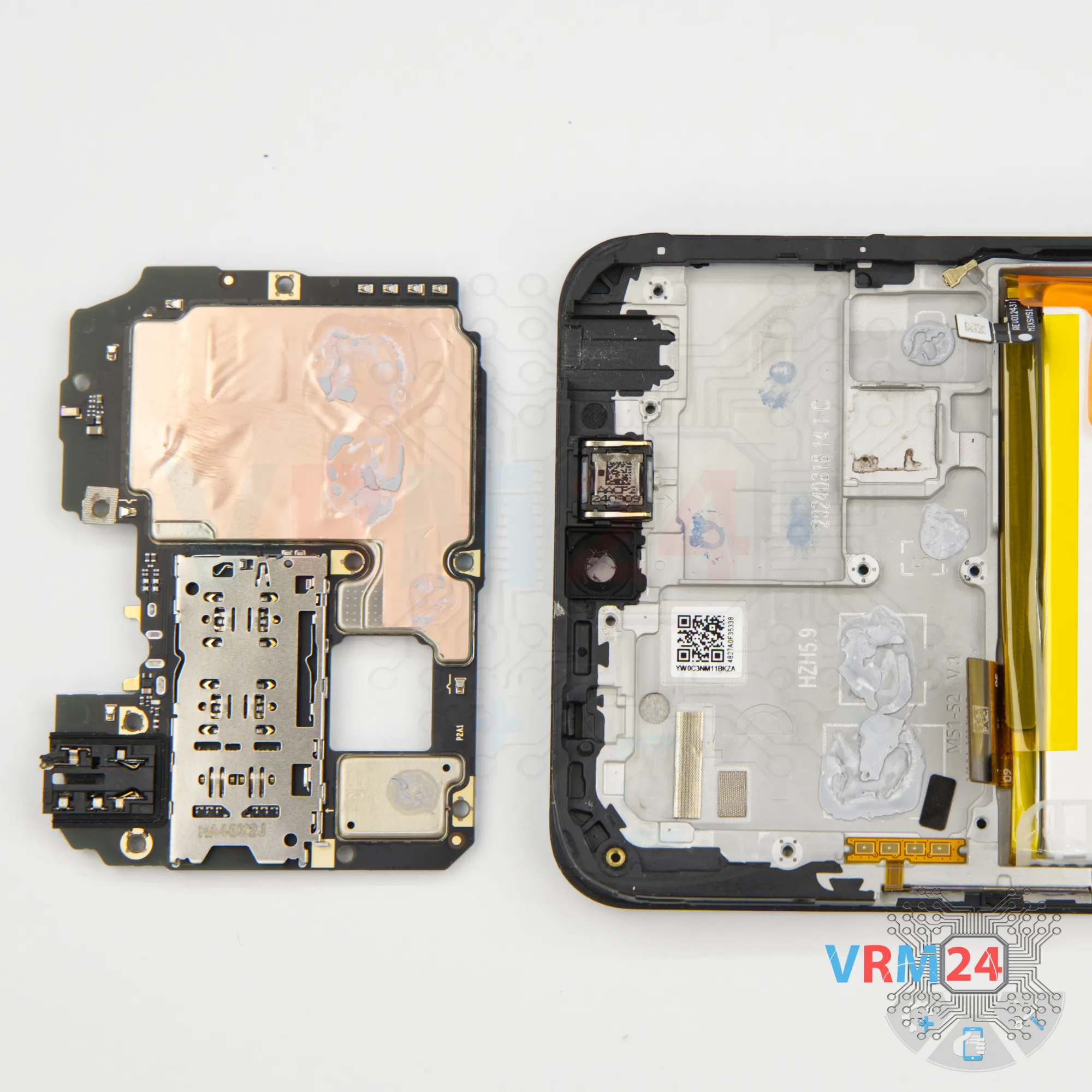

Также находим правильное место, в котором мы можем аккуратно подцепить, приподнять и вынуть материнскую плату.

Обратите внимание, что с обратной стороны материнская плата может удерживаться термопастой.

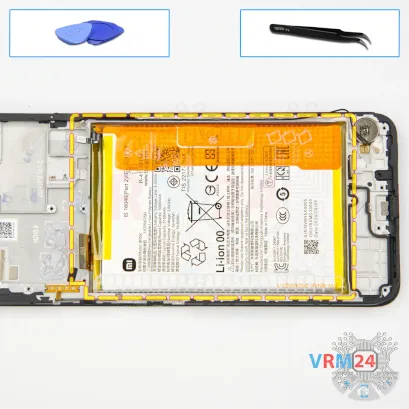

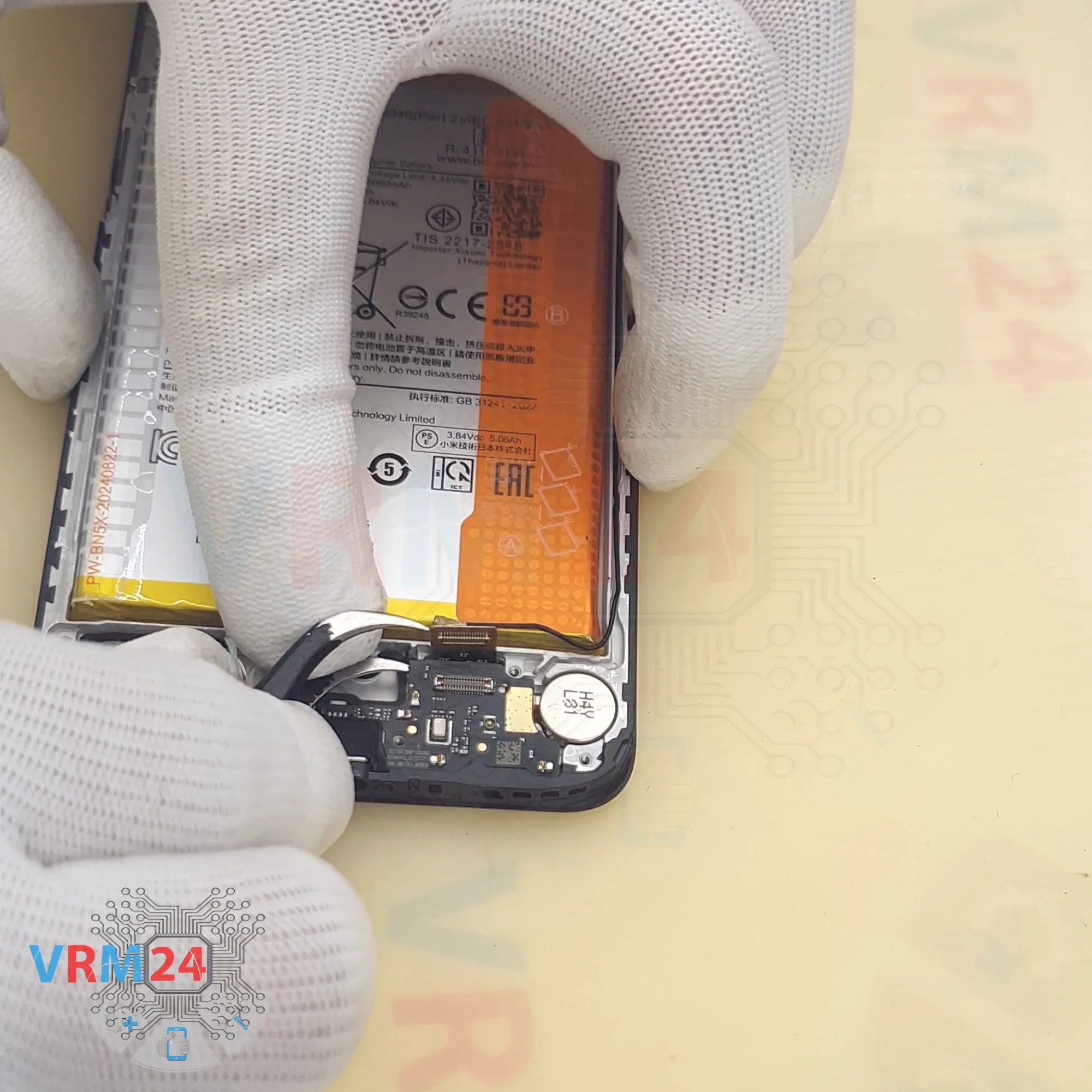

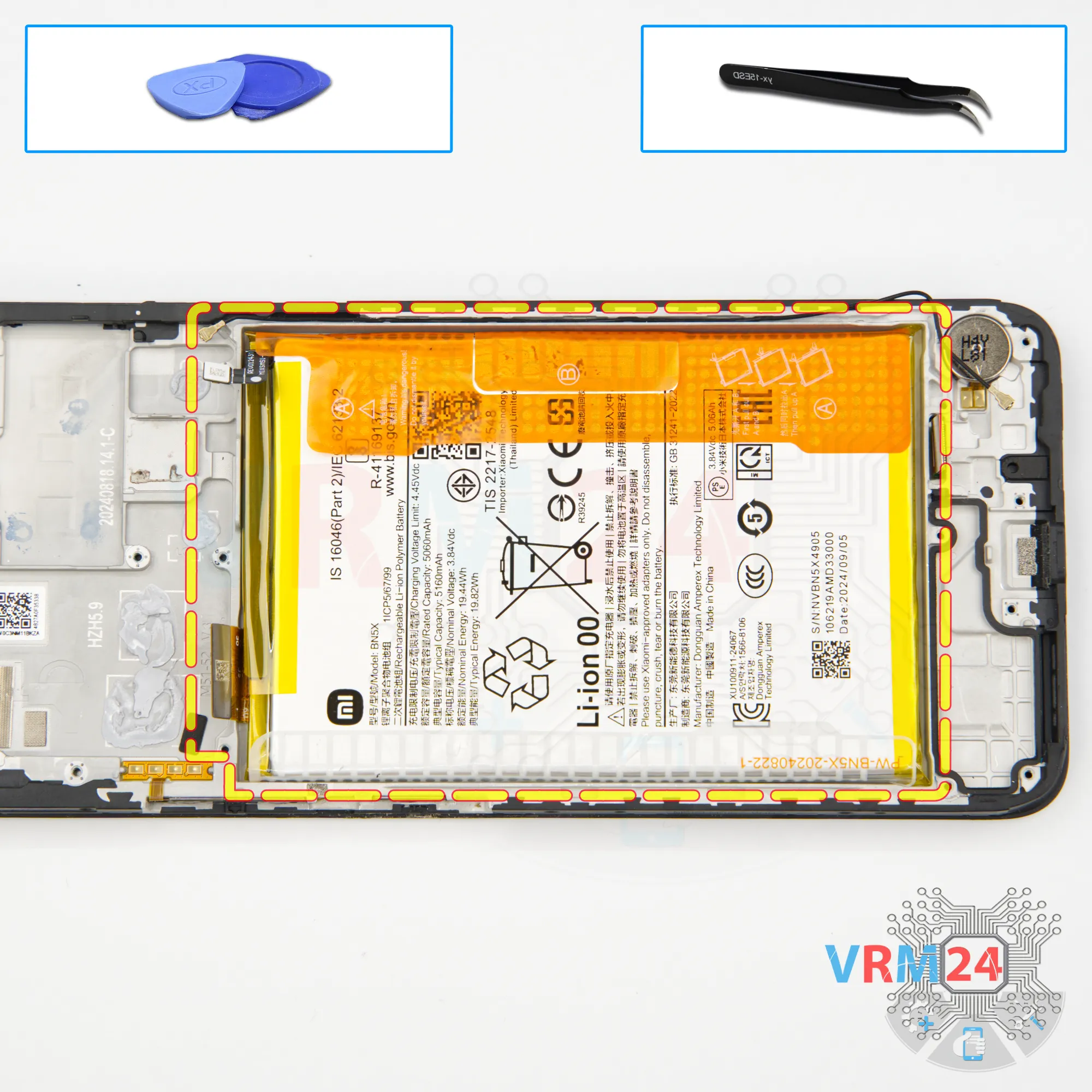

В заключение мы переходим к отсоединению батареи.

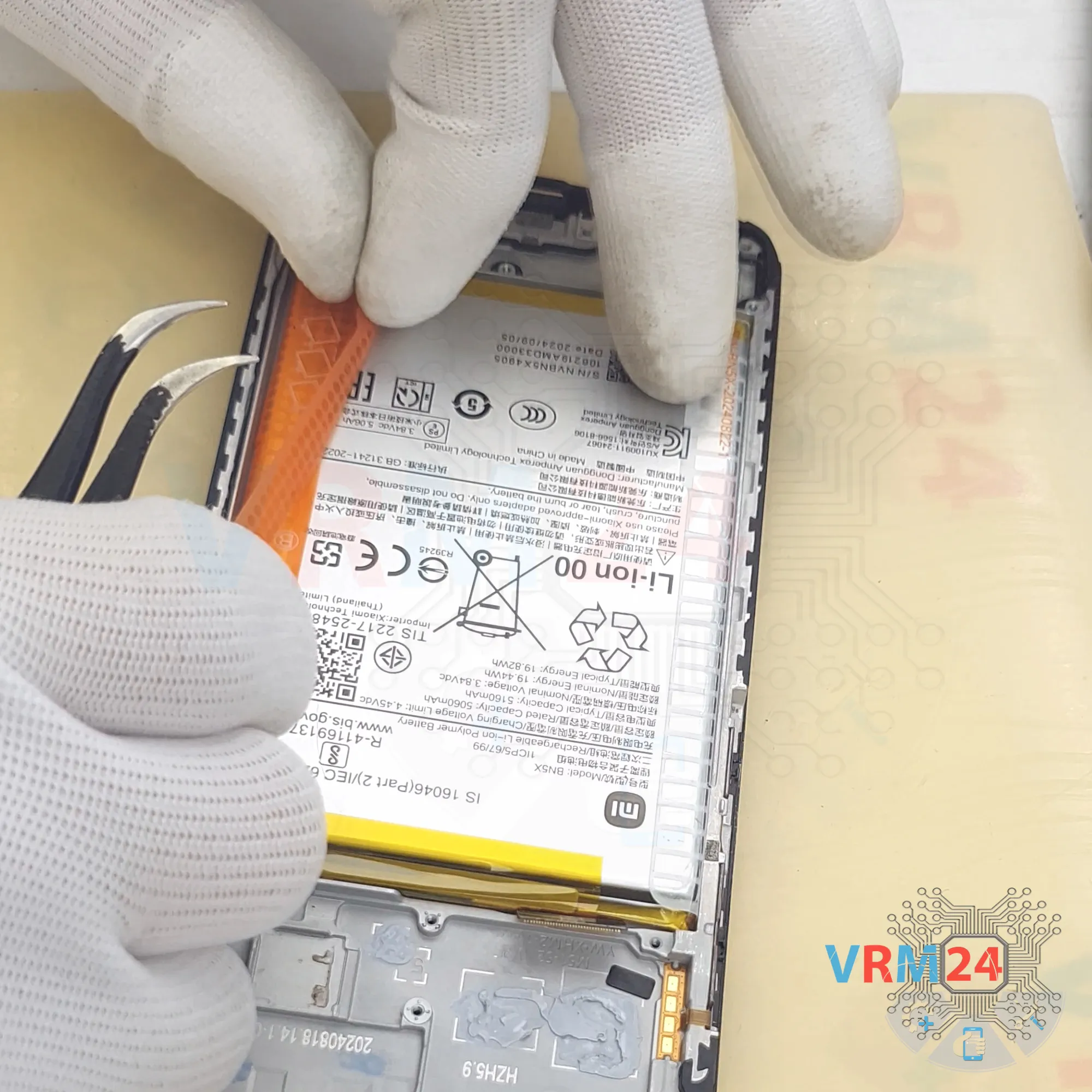

У нас коричневый язычок, широкий по краям и маленький узкий посередине. Оба язычка нужно отвернуть. Язычок, который расположен посередине, максимально отвернуть в сторону. А язычок, который расположен широкий по краям, нужно потянуть вверх.

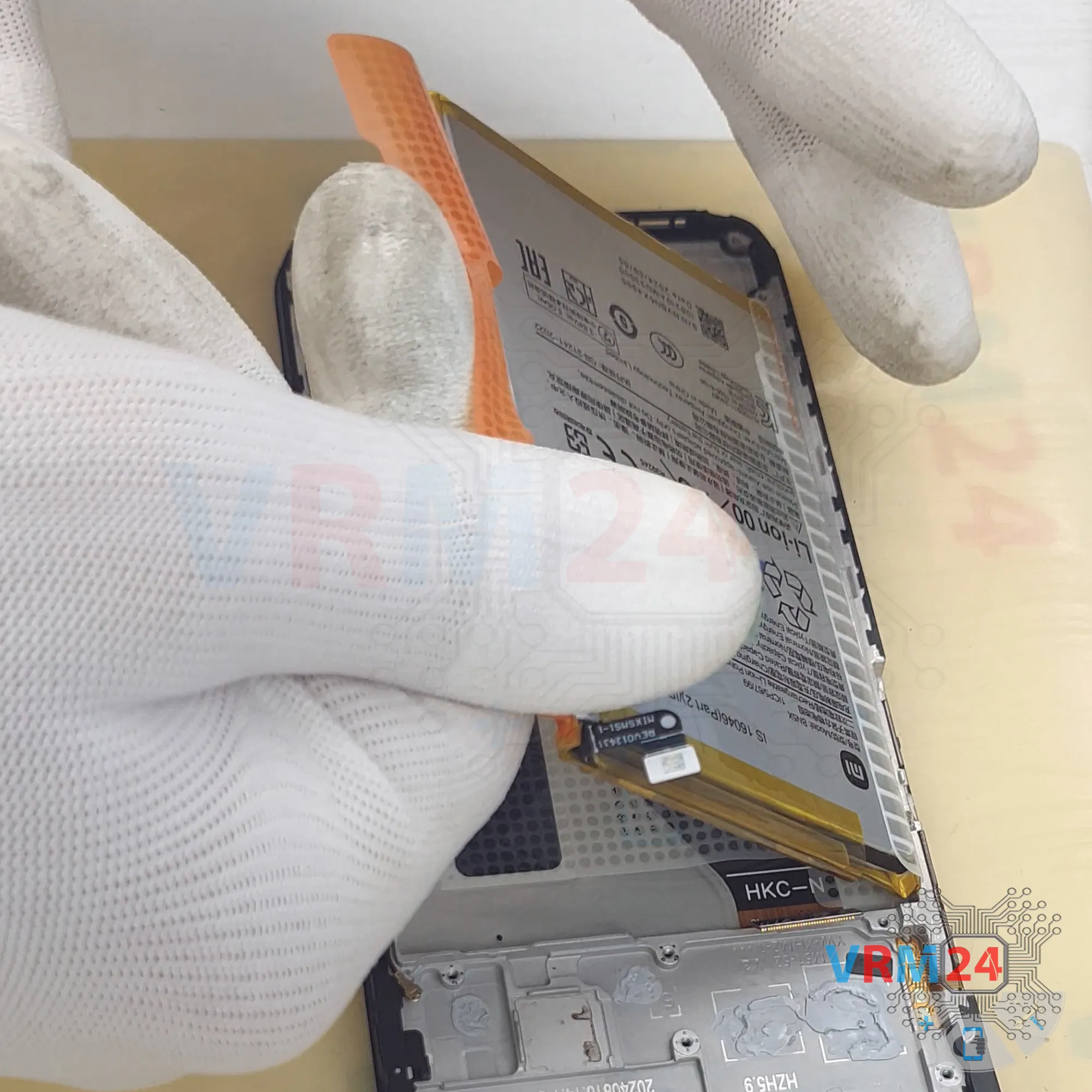

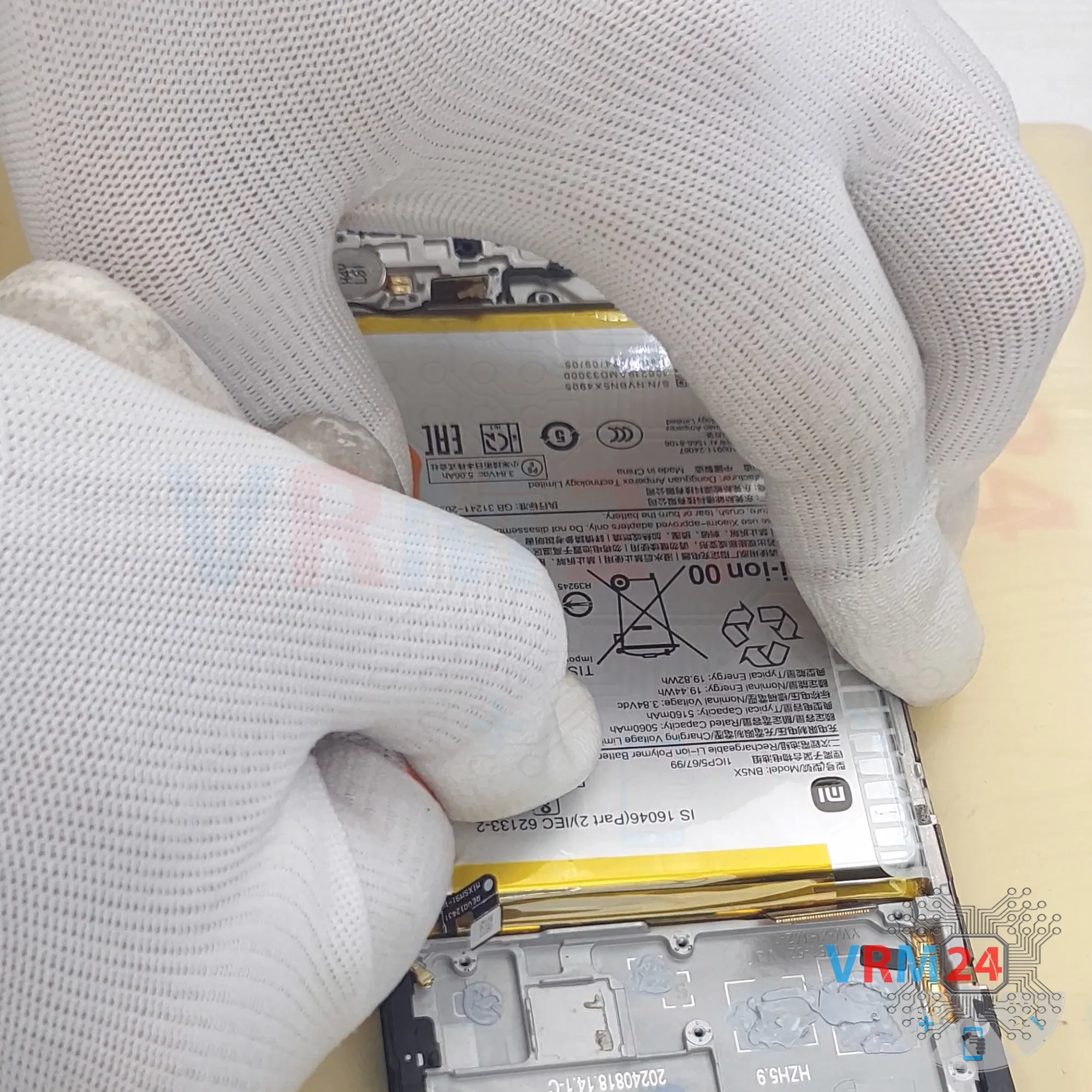

Итак, мы тянем за широкий язычок вверх, тем самым отсоединяем батарею.

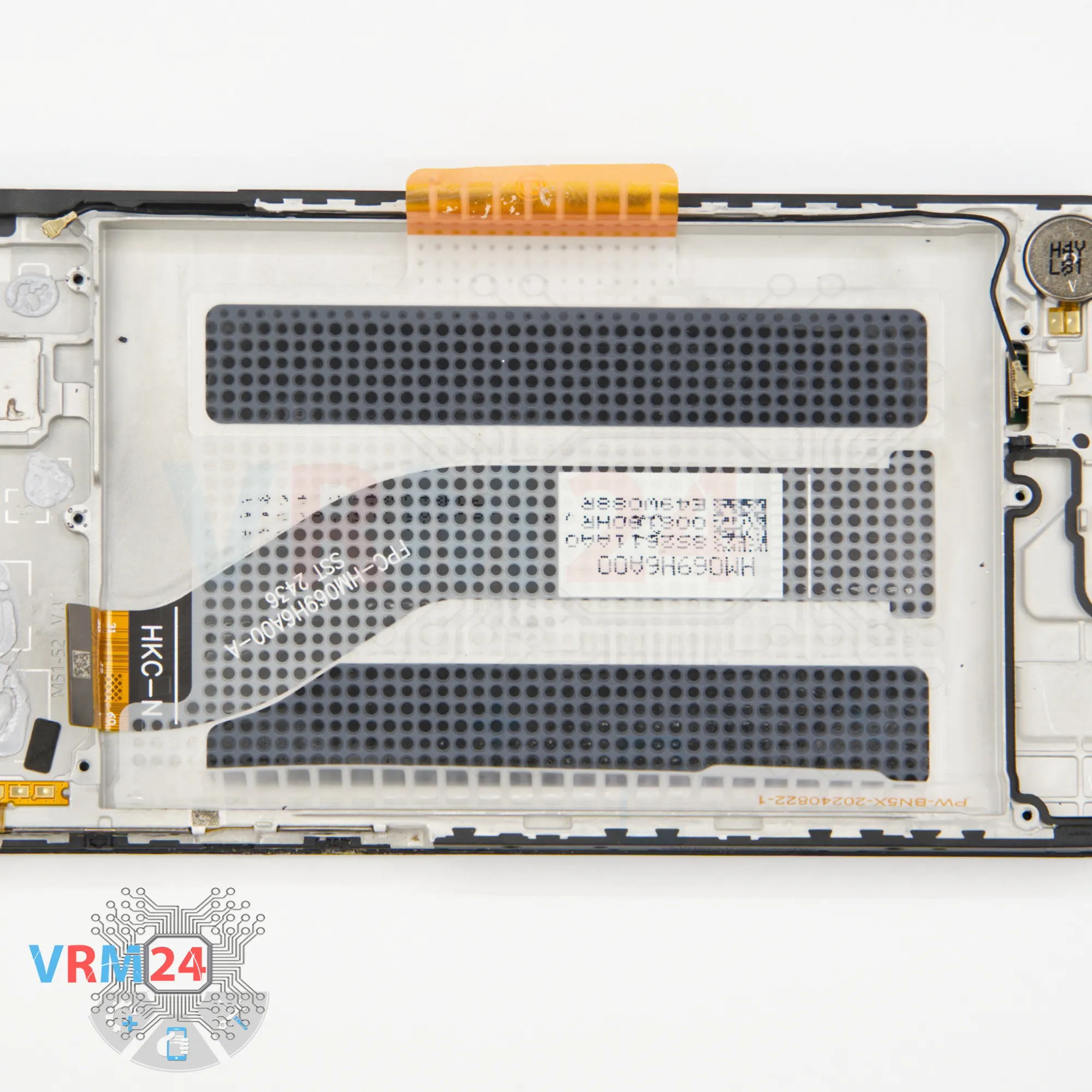

Под батареей у нас расположено прозрачное защитное покрытие, которое защищает межплатный шлейф.

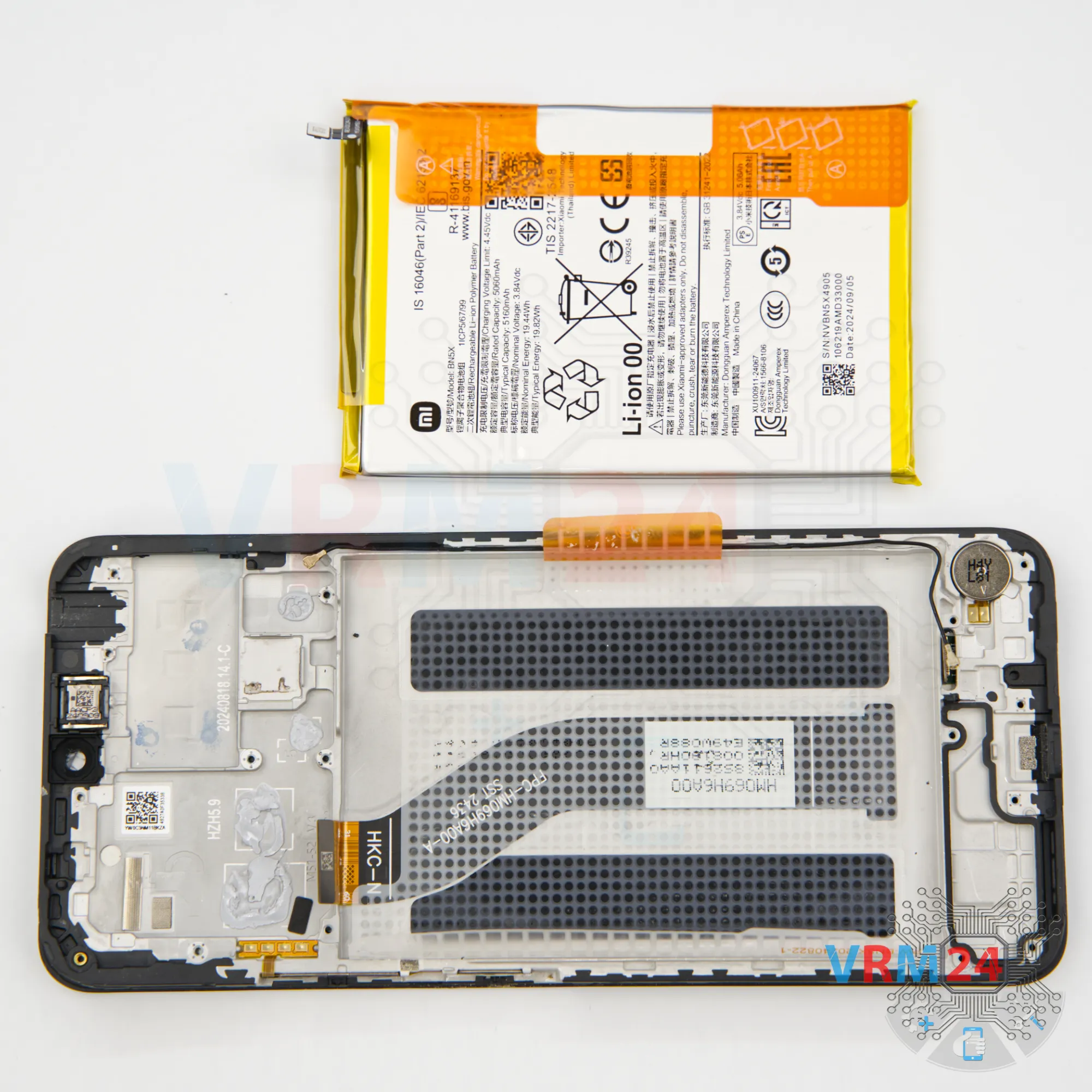

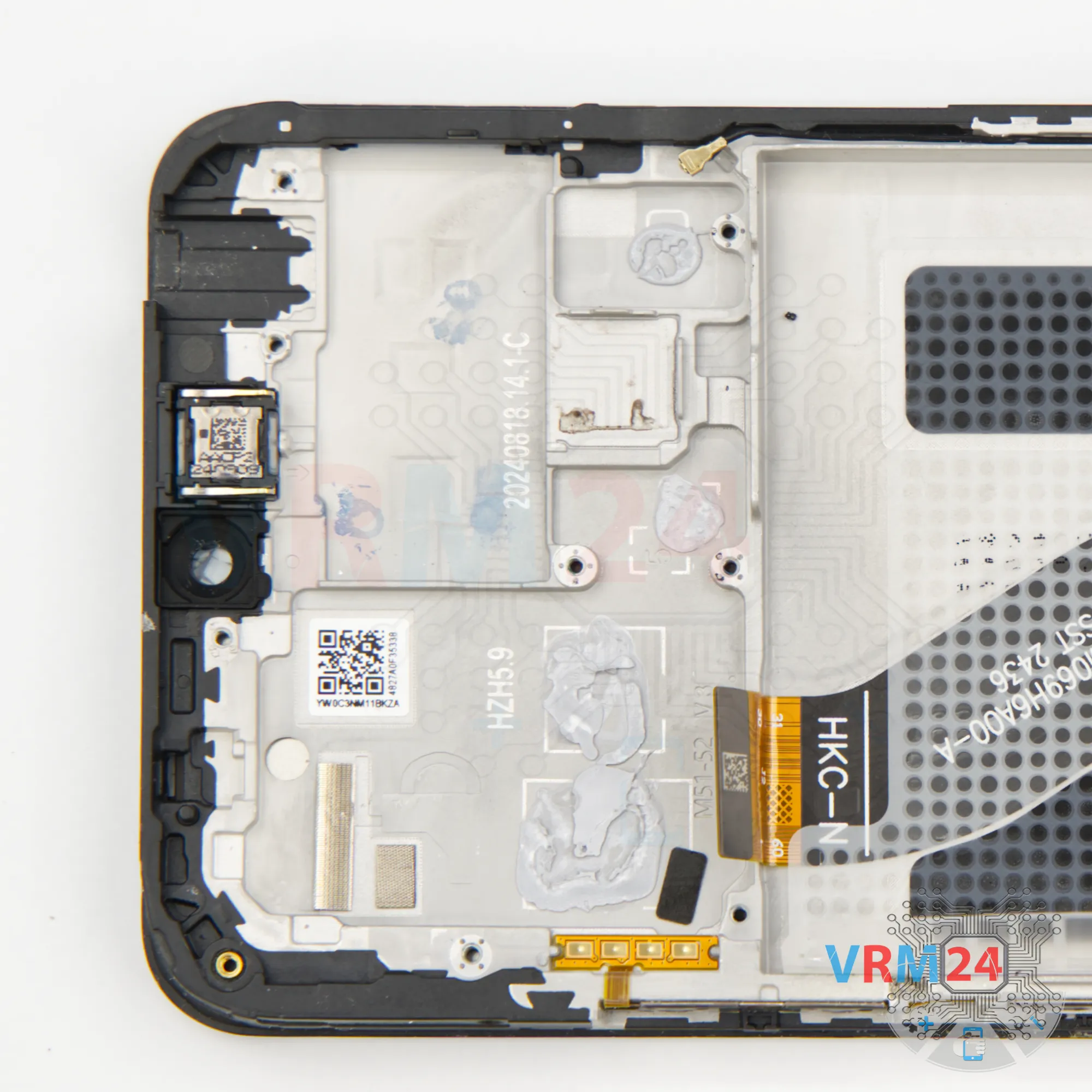

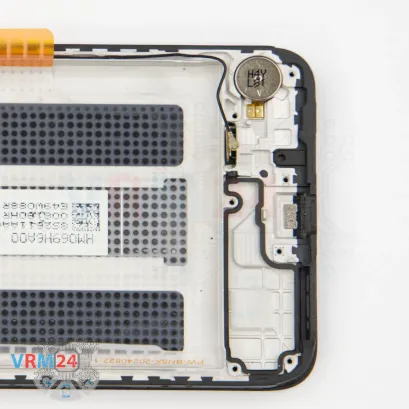

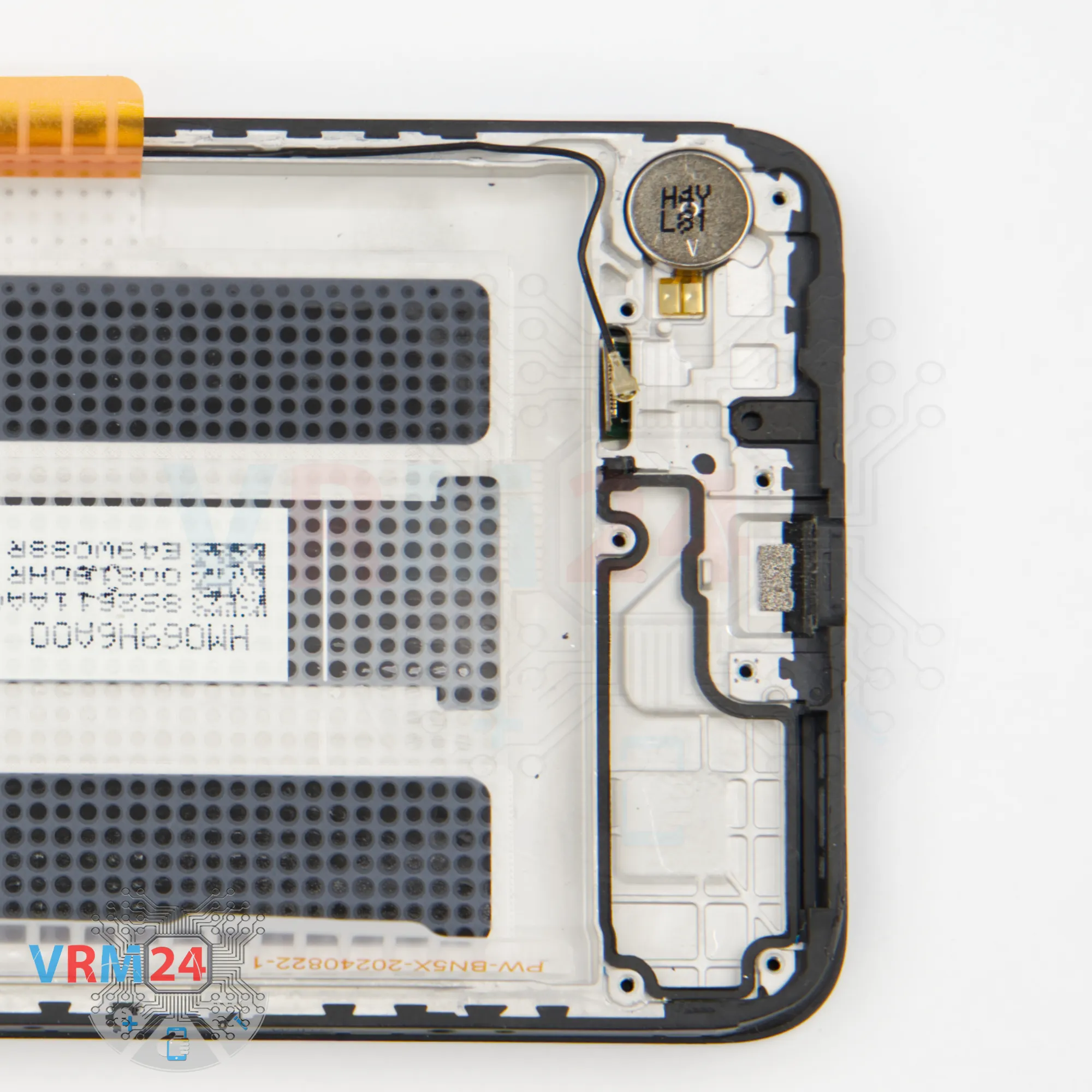

ℹ️️ В рамке дисплея остались: разговорный динамик, вибромотор, кабели и шлейфы.
