Сложность разборки:
Средняя

Рекомендованные инструменты

Разборка/Ремонт мобильного девайса Xiaomi Redmi 14C (Ксиоми РедМи 14С) с описанием каждого шага и необходимого набора инструментов.


Автор / Специалист по созданию контента с 10+ летним опытом работы


Как разобрать Xiaomi Redmi 14C, Шаг 1/1

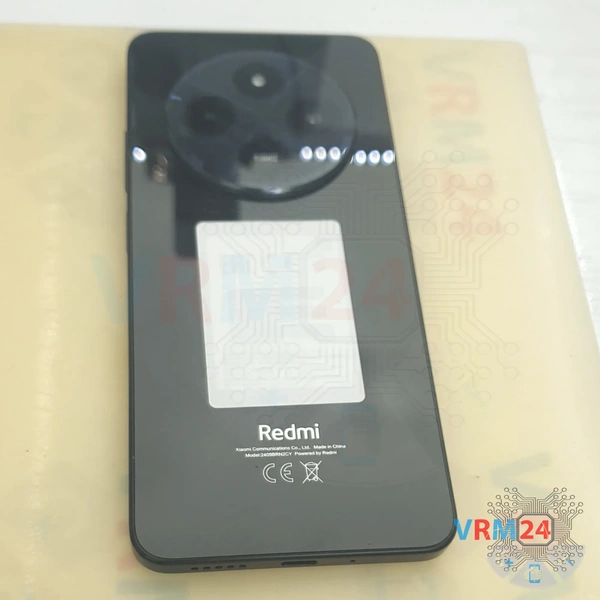

Шаг 1. Перед тем, как приступить к разборке

⚠️️ Перед разборкой не забудьте выключить телефон.


Как разобрать Xiaomi Redmi 14C, Шаг 2/1 Как разобрать Xiaomi Redmi 14C, Шаг 2/2 Как разобрать Xiaomi Redmi 14C, Шаг 2/3 Как разобрать Xiaomi Redmi 14C, Шаг 2/4

Шаг 2. Вынимаем Лоток карт

Как обычно, в первую очередь нам нужно вынуть лоток карт.

Для этого мы используем специальный инструмент, вставляем его в отверстие и выталкиваем лоток для карт.


Как разобрать Xiaomi Redmi 14C, Шаг 3/1 Как разобрать Xiaomi Redmi 14C, Шаг 3/2 Как разобрать Xiaomi Redmi 14C, Шаг 3/3 Как разобрать Xiaomi Redmi 14C, Шаг 3/4

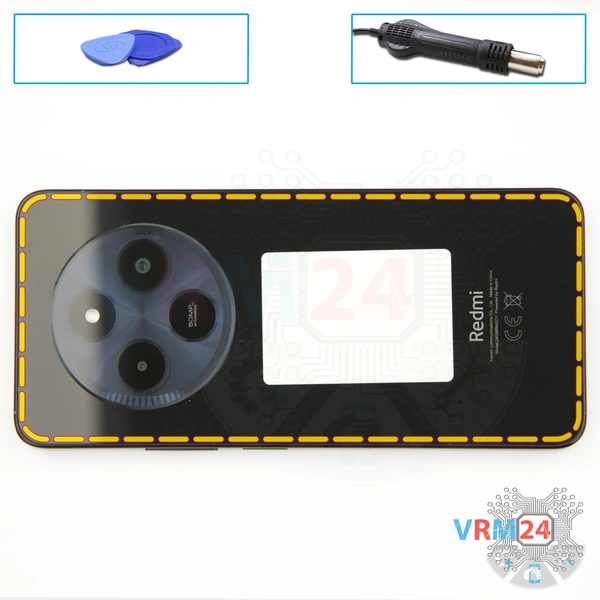

Шаг 3. Открываем заднюю крышку

После этого нам нужно прогреть поверхность задней крышки. Для этого мы используем нагревательный коврик, но можно использовать и фен.

Нагреваем до температуры приблизительно 70 градусов цельсия.

И по истечении 5-10 минут мы можем переходить к отсоединению задней крышки.

Для отсоединения задней крышки мы используем тонкую пластиковую пленку. Эта пленка может быть защитной пленкой от нового дисплея или пластиковой пленкой из канцелярского магазина. Аккуратно вставляем ее зазор между задней крышкой и средней крышкой и аккуратно проводим по краю, срезая клеевую основу.

У этой модели нужно быть очень аккуратным в районе камер, поскольку в этом месте крышка дополнительно проклеена и нам потребуется быть максимально внимательными, чтобы отклеить крышку в местах расположения камер и при этом не задеть линзы и не повредить их.

Крышка, кстати, также проклеена вместе расположение вспышки на что нужно также обратить внимание.


Как разобрать Xiaomi Redmi 14C, Шаг 4/1 Как разобрать Xiaomi Redmi 14C, Шаг 4/2

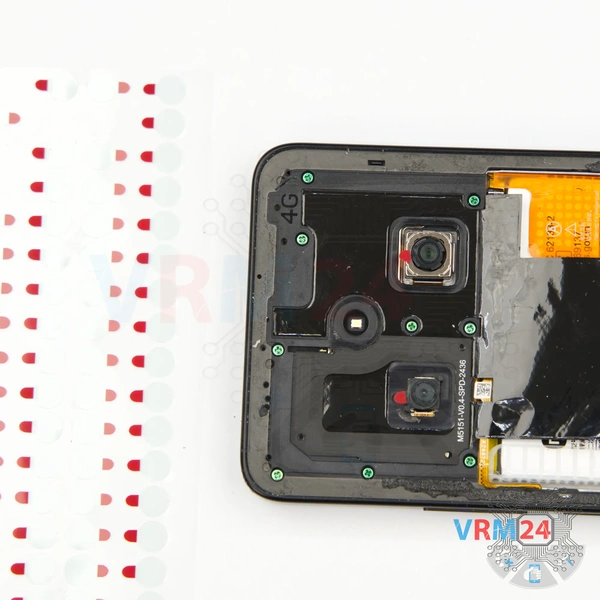

Шаг 4. Защищаем линзы камер

После этого мы можем закрыть линзы камер - мы используем специальную пленку.

Обратите внимание, что мы не прижимаем пленку к самим линзам, только к ободку вокруг самих линз.


Как разобрать Xiaomi Redmi 14C, Шаг 5/1 Как разобрать Xiaomi Redmi 14C, Шаг 5/2 Как разобрать Xiaomi Redmi 14C, Шаг 5/3

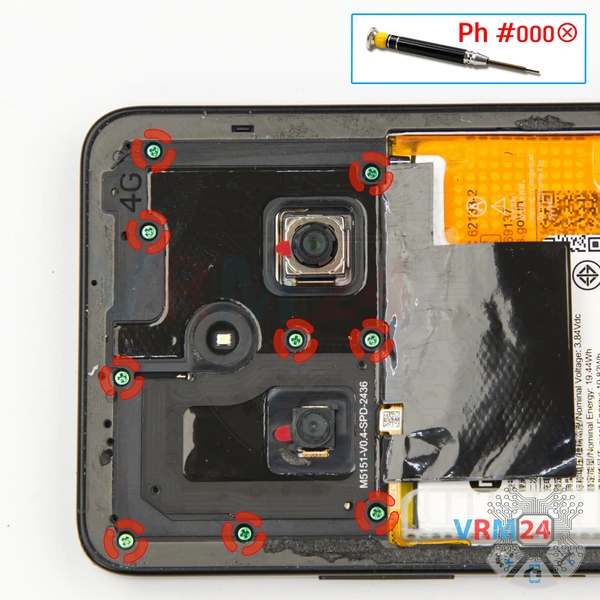

Шаг 5. Откручиваем винты

Затем мы переходим к выкручиванию винтов. Для этого мы используем крестовую отвертку полтора миллиметра или Phillips #000.

Винты располагаем на специальной поверхности.

Можно располагать их в определенном порядке, на всякий случай, потому что бывает, что винты могут плохо вкручиваться в не свои отверстия.


Как разобрать Xiaomi Redmi 14C, Шаг 6/1 Как разобрать Xiaomi Redmi 14C, Шаг 6/2 Как разобрать Xiaomi Redmi 14C, Шаг 6/3

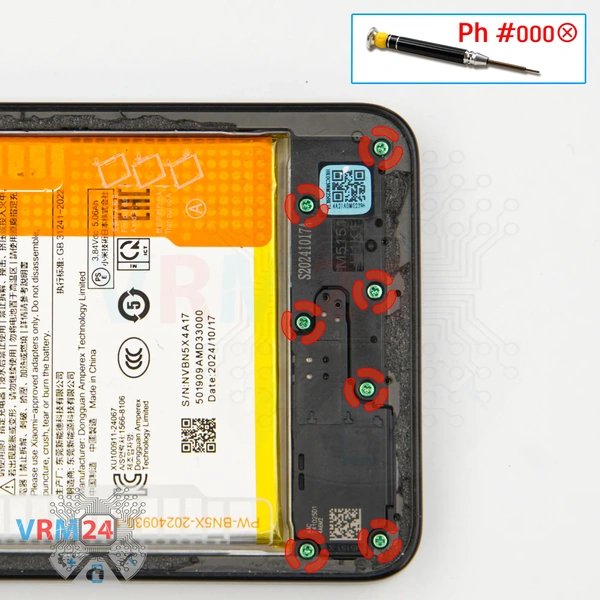

Шаг 6. Откручиваем винты

Также выкручиваем винты в нижней части.

Винты в нижней части лучше располагать отдельно, хотя похоже, что они все одинаковые.


Как разобрать Xiaomi Redmi 14C, Шаг 7/1 Как разобрать Xiaomi Redmi 14C, Шаг 7/2

Шаг 7. Открываем среднюю крышку

Итак, после выкручивания винтов нам нужно отсоединить среднюю крышку.

Для этого мы вначале используем тонкую пластиковую пленку. В районе лотка карт мы отсоединяем несколько клипс и затем уже используем инструмент потолще. Проходим по краю.

Как всегда нужно быть аккуратным в районе углов, чтобы случайно не повредить кромку дисплея и потому что на углах крышка держится очень крепко.

Также нужно быть внимательным в районе датчика отпечатка пальцев и боковых кнопок поскольку они физически там расположены.


Как разобрать Xiaomi Redmi 14C, Шаг 8/1 Как разобрать Xiaomi Redmi 14C, Шаг 8/2

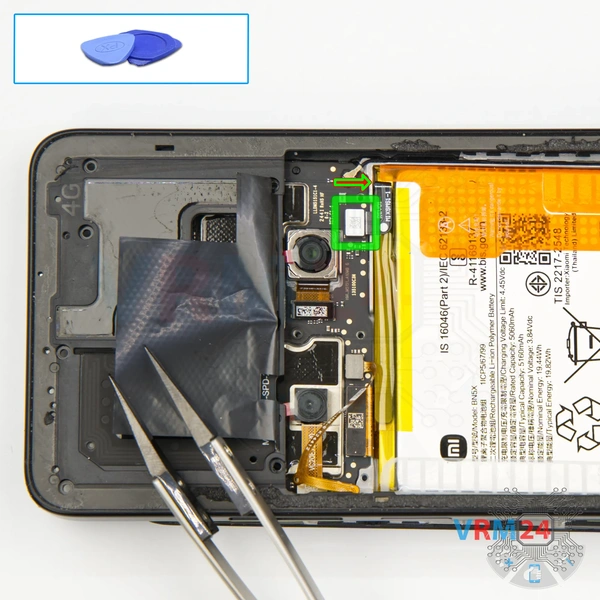

Шаг 8. Отсоединяем коннектор аккумуляторной батареи

Аккуратно приподнимаем и переворачиваем заднюю крышку, чтобы не повредить шлейф датчика отпечатка пальцев.

Затем не металлическим инструментом отсоединяем разъем батареи.


Как разобрать Xiaomi Redmi 14C, Шаг 9/1 Как разобрать Xiaomi Redmi 14C, Шаг 9/2 Как разобрать Xiaomi Redmi 14C, Шаг 9/3

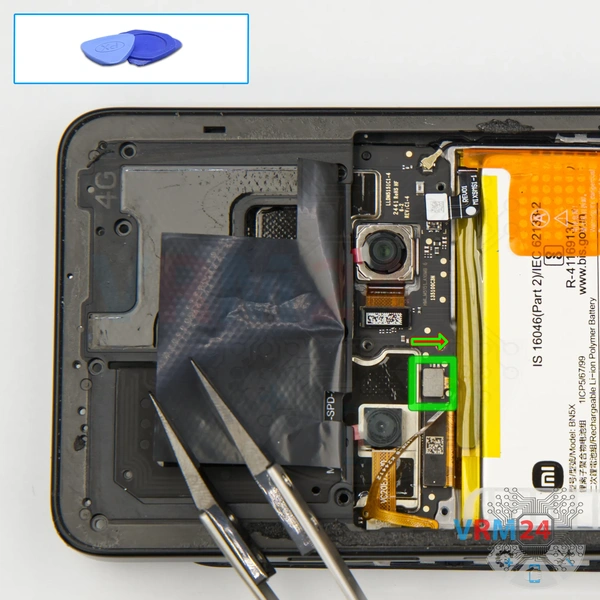

Шаг 9. Отсоединяем коннектор

И отсоединяем разъем датчика отпечатка пальцев и убираем среднюю крышку с контактными площадками антенн.


Как разобрать Xiaomi Redmi 14C, Шаг 10/1 Как разобрать Xiaomi Redmi 14C, Шаг 10/2 Как разобрать Xiaomi Redmi 14C, Шаг 10/3

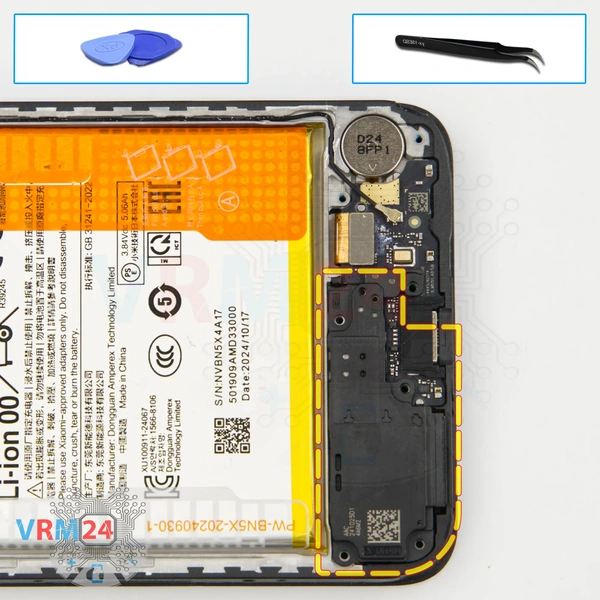

Шаг 10. Отсоединяем динамик

После этого мы можем переходить к нижней части.

Отсоединяем динамик, находим правильное место, в котором можно его легко приподнять и вынуть.


Как разобрать Xiaomi Redmi 14C, Шаг 11/1 Как разобрать Xiaomi Redmi 14C, Шаг 11/2

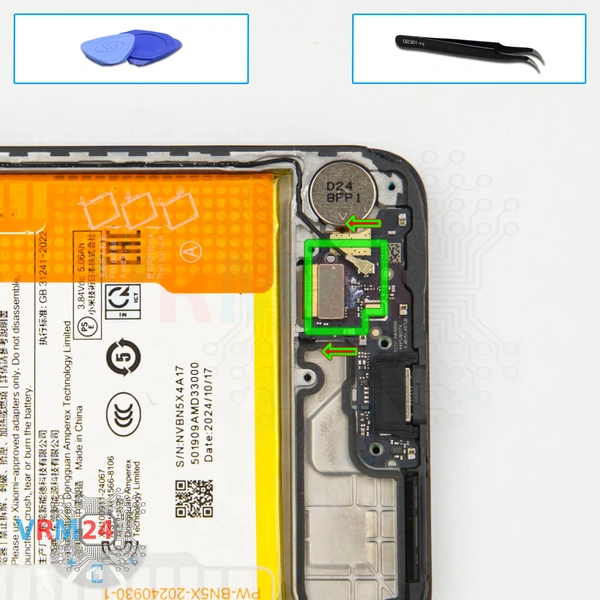

Шаг 11. Отсоединяем коннекторы

Затем мы можем отсоединить разъемы.

Отсоединяем разъем межплатного шлейфа, отсоединяем разъем коаксиального кабеля.


Как разобрать Xiaomi Redmi 14C, Шаг 12/1 Как разобрать Xiaomi Redmi 14C, Шаг 12/2 Как разобрать Xiaomi Redmi 14C, Шаг 12/3

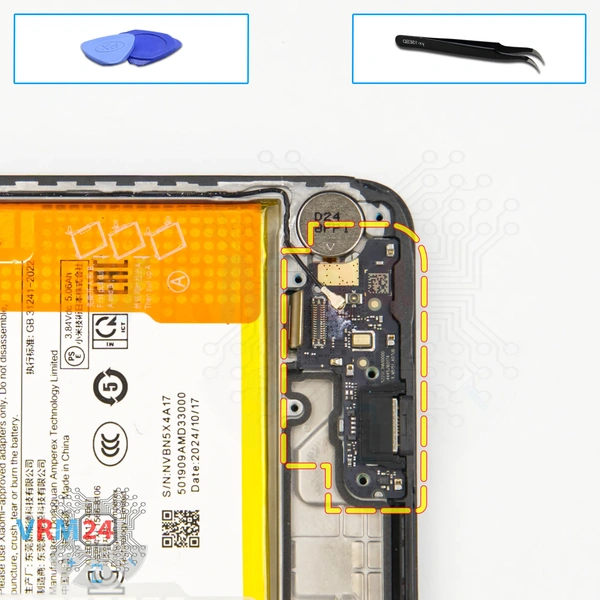

Шаг 12. Отсоединяем субплату

Смотрим, что нет никаких винтов.

И мы можем переходить к отсоединению суб-платы.

Также нужно обратить внимание на то, что суб-плата может удерживаться на клипсах.

Аккуратно подцепляем ее и вынимаем. Суб-плата у нас слегка утоплена.

На суб-плате расположены: порт зарядки, микрофон и другие элементы с обратной стороны.


Как разобрать Xiaomi Redmi 14C, Шаг 13/1 Как разобрать Xiaomi Redmi 14C, Шаг 13/2

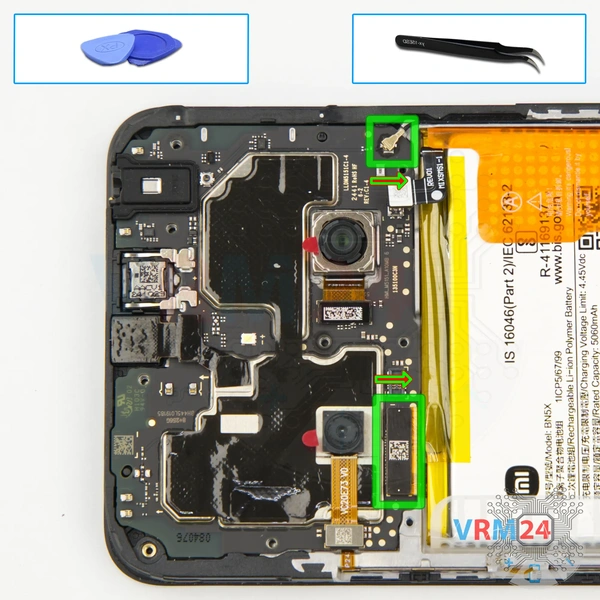

Шаг 13. Отсоединяем коннекторы

После этого нам нужно отсоединить разъемы.

Отсоединяем разъем межплатного шлейфа на дисплей, отсоединяем разъем коаксиального кабеля.


Как разобрать Xiaomi Redmi 14C, Шаг 14/1 Как разобрать Xiaomi Redmi 14C, Шаг 14/2 Как разобрать Xiaomi Redmi 14C, Шаг 14/3 Как разобрать Xiaomi Redmi 14C, Шаг 14/4

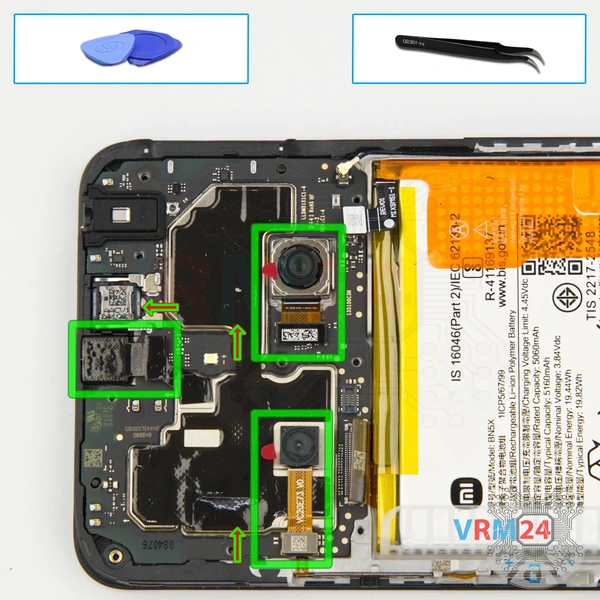

Шаг 14. Отсоединяем камеры

И мы переходим к материнское плате. Мы можем аккуратно отсоединить тыльные камеры. Аккуратно подцепляем приподнимаем и убираем камеры в сторону.

Также мы можем отсоединить фронтальную камеру, фронтальная камера традиционно приклеена к щиту на материнской плате теплоотводящим покрытием. Лучше его, конечно, аккуратно отклеить. Оно пригодится нам для обратной сборки.

Мы также можем закрыть линзу фронтальной камеры специальной пленкой, чтобы на нее не попала пыль.


Как разобрать Xiaomi Redmi 14C, Шаг 15/1 Как разобрать Xiaomi Redmi 14C, Шаг 15/2 Как разобрать Xiaomi Redmi 14C, Шаг 15/3

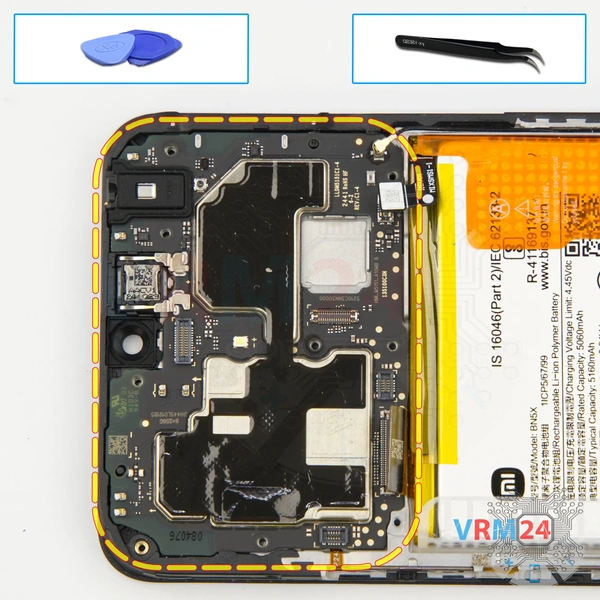

Шаг 15. Отсоединяем печатную плату

Смотрим, что никакие винты не удерживают у нас материнскую плату.

Аккуратно приподнимаем ее в правильном месте и вынимаем.

Убираем материнскую плату в сторону.


Как разобрать Xiaomi Redmi 14C, Шаг 16/1 Как разобрать Xiaomi Redmi 14C, Шаг 16/2 Как разобрать Xiaomi Redmi 14C, Шаг 16/3 Как разобрать Xiaomi Redmi 14C, Шаг 16/4 Как разобрать Xiaomi Redmi 14C, Шаг 16/5

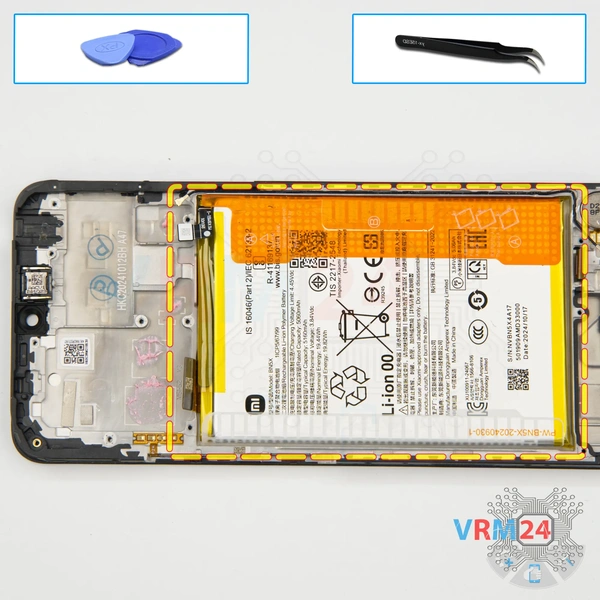

Шаг 16. Отсоединяем АКБ

И в заключение мы переходим к отсоединению батареи. Нам как всегда нужно прочитать описание на язычках батареи, в какой последовательности и что именно мы должны отвернуть, что мы должны тянуть.

Как нам становится понятно из описания мы должны отвернуть оба язычка в сторону, язычок небольшой, который расположен посередине нужно максимально отвернуть и удерживать, а язычок, который широкий посередине нужно аккуратно потянуть вверх тем самым отсоединить батарею.

Под батареей расположено прозрачное клейкое покрытие, которое защищает межплатный шлейф.


Как разобрать Xiaomi Redmi 14C, Шаг 17/1 Как разобрать Xiaomi Redmi 14C, Шаг 17/2 Как разобрать Xiaomi Redmi 14C, Шаг 17/3

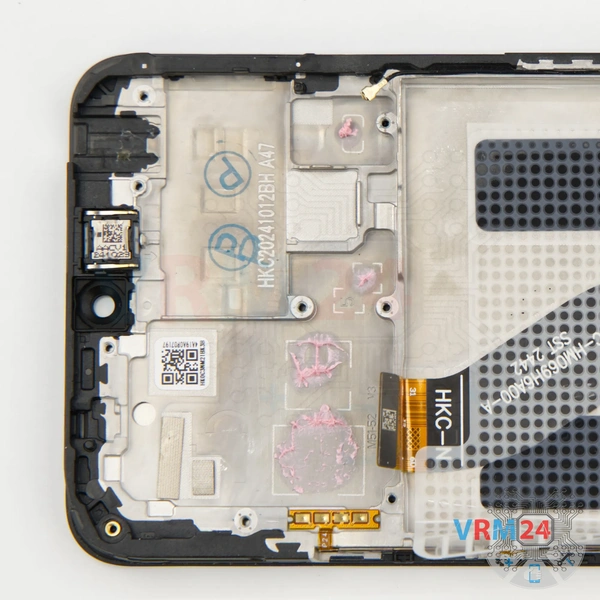

Шаг 17. В рамке дисплейного модуля

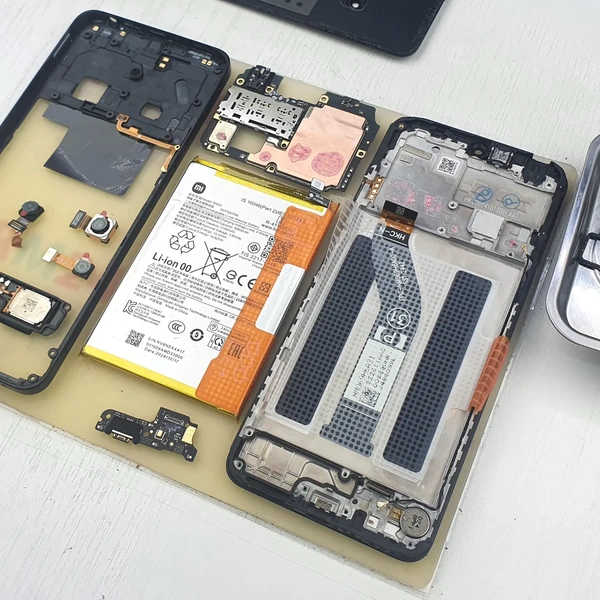

ℹ️️ В рамке дисплея остались: разговорный динамик, вибромотор и боковые кнопки.

Подробные видео инструкции по разборке и ремонту Xiaomi Redmi 14C от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.


Разборка\Ремонт имеет среднюю сложность и по времени занимает примерно 12 минут. Наше руководство подходит для всех моделей Xiaomi Redmi 14C — Ксиоми РедМи 14С, выпущенных для рынков разных стран.
