Разборка/Ремонт мобильного девайса Xiaomi Redmi A3 (Ксиоми РедМи А3) с описанием каждого шага и необходимого набора инструментов.

⚠️️ Перед разборкой не забудьте выключить телефон.

В начале нам нужно вынуть лоток карт.

Для этого используем специальный инструмент, вставляем его в отверстие и аккуратно выдвигаем лоток для SIM-карт и карт памяти.

Если трудно вынуть лоток, можно дополнительно воспользоваться пинцетом.

Нам нужно нагреть поверхность задней крышки до температуры примерно 70 градусов Цельсия. Для этого мы можем использовать нагревательный коврик или фен.

И через 5-7 минут мы можем приступить к отсоединению задней крышки.

Чтобы отсоединить заднюю крышку, мы сначала используем тонкий металлический инструмент, чтобы слегка приподнять заднюю крышку, которая немного утоплена в среднюю крышку. Аккуратно приподнимаем крышку с одного края, чтобы мы могли вставить тонкую пластиковую пленку, а затем продолжаем работать с тонкой пластиковой пленкой.

Мы срезаем клеевой слой, тем самым отсоединяя заднюю крышку.

Обратите внимание, что задняя крышка имеет встроенную крышку камер, поэтому нам нужно быть очень осторожными в области камер, чтобы не зацепить и не повредить линзы.

И обратите внимание на то, что крышка довольно прочно приклеена вокруг каждой из камер. Поэтому нам нужно быть очень осторожными при отсоединении задней крышки. В этих местах крышку сложно отсоединить, так как клей нанесен близко к камерам.

И нам не нужно пробовать поднимать крышку силой, чтобы она случайно не треснула, чтобы мы не сломали крышку.

Затем нам нужно выкрутить одиннадцать винтов в верхней части. Для этого используем крестовую отвертку 1.5 мм или #000.

Если винты трудно откручиваются, можно воспользоваться магнитайзером.

Если у нас винты плохо выкручиваются, можно дополнительно воспользоваться пинцетом.

Располагаем винты на специальной поверхности, чтобы ничего не перепутать и не забыть при обратной сборке.

Затем нам нужно выкрутить шесть винтов в нижней части. Для этого мы используем крестовую отвертку 1.5 или #000.

Затем нам нужно отсоединить среднюю крышку. Для этого также используем тонкую пластиковую пленку, вставляем ее в зазор между средней крышкой и рамкой дисплея в районе лотка карт, отщелкиваем несколько клипс, а затем используем более толстый инструмент.

Отщелкивая клипсы, мы тем самым отсоединяем среднюю крышку.

Как всегда, нужно быть осторожным в районе боковых кнопок и датчика отпечатков пальцев, так как в этих местах могут находиться шлейфы.

И конечно, нужно быть осторожным на углах, так как в этих местах крышка держится особенно крепко.

После этого нам нужно аккуратно ее приподнять и перевернуть, при этом не повредить шлейф датчика отпечатков пальцев.

Отсоедините разъем аккумулятора при первой возможности. Используйте неметаллический или пластиковый инструмент, чтобы избежать повреждений.

ℹ️️ Модель Xiaomi Redmi A3 23129RN51X имеет аккумулятор BN5R емкостью 5000 мАч.

Отсоединяем разъем шлейфа сканера отпечатков пальцев и вынимаем среднюю крышку.

Отсоединяем разъем коаксиального кабеля, отсоединяем разъем межплатного шлейфа и отклеиваем теплопроводящее покрытие на вибромоторе.

И мы можем аккуратно отсоединить суб-плату. Находим правильное место, приподнимаем его и вынимаем суб-плату.

На суб-плате расположен микрофон, порт зарядки и другие элементы с обратной стороны.

И мы можем отсоединить разъем межплатного шлейфа, отсоединить разъем коаксиального кабеля.

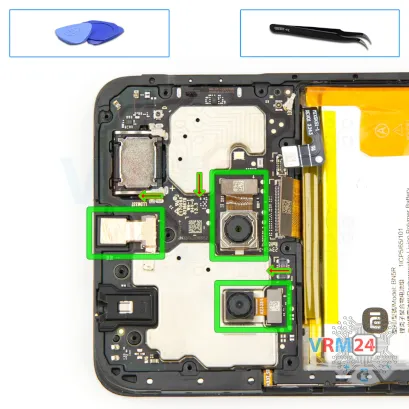

Затем переходим к отсоединению камер на материнской плате.

Отсоединяем тыльные камеры и слегка придерживаем их, чтобы они не вылетели, и мы не повредили линзы.

Затем можно отсоединять фронтальную камеру. Также отклеиваем медное теплопроводящее покрытие.

И, переходим к отсоединению материнской платы.

Также аккуратно поддеваем ее за край, приподнимаем и вынимаем.

На плате расположены коннектор карт, порт гарнитуры, а в рамке дисплея остался разговорный динамик.

Переходим к отсоединению аккумулятора.

Традиционно у нас есть два коричневых язычка, которые нужно отвернуть в сторону, и читаем описание в какой последовательности, что именно нам следует тянуть.

И, как мы понимаем из описания, нам нужно отвернуть в сторону язычок, который находится посередине. А язычок, который широкий и находится по краям, аккуратно тянем вверх.

Итак, аккуратно тянем язычок вверх, тем самым отсоединяя аккумулятор.

Под аккумулятором находится прозрачное клейкое защитное покрытие, защищающее межплатный шлейф.

ℹ️️ В рамке дисплея остались: разговорный динамик, вибромотор, коаксиальный кабель и боковые кнопки.
