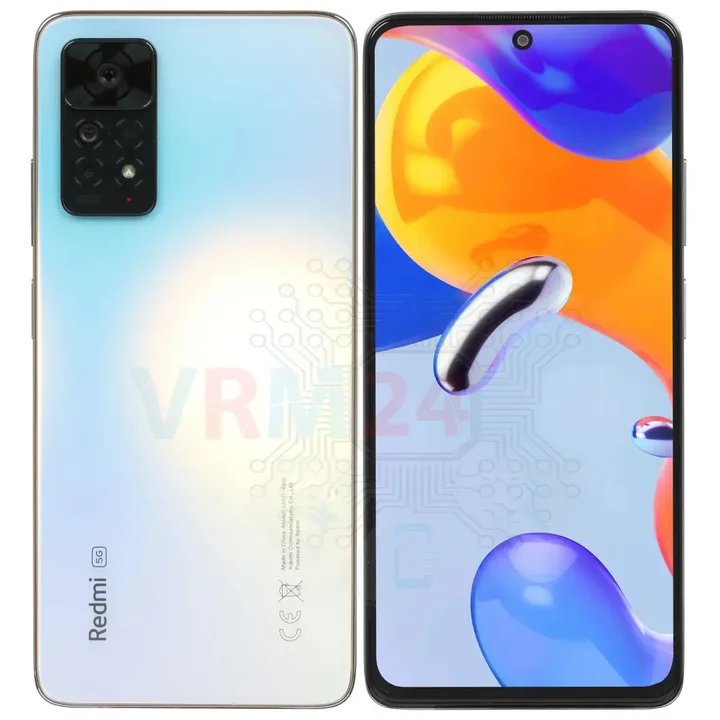

Разборка/Ремонт мобильного девайса Xiaomi Redmi Note 11 Pro (Ксиоми РедМи Нот 11 Про) с описанием каждого шага и необходимого набора инструментов.

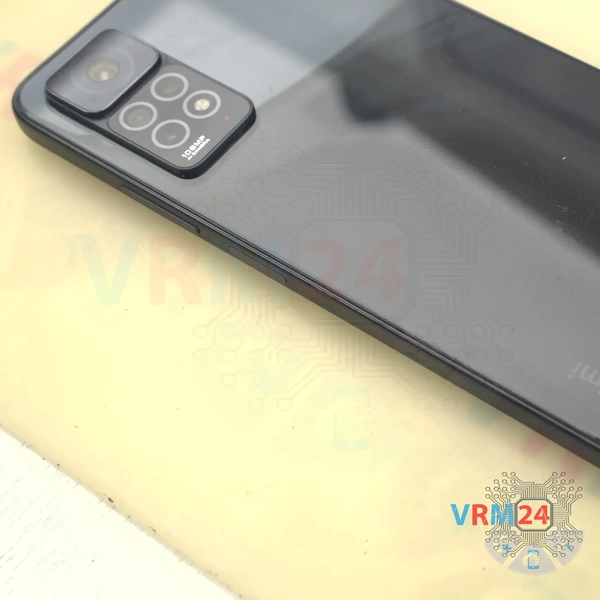

⚠️️ Перед разборкой не забудьте выключить телефон.

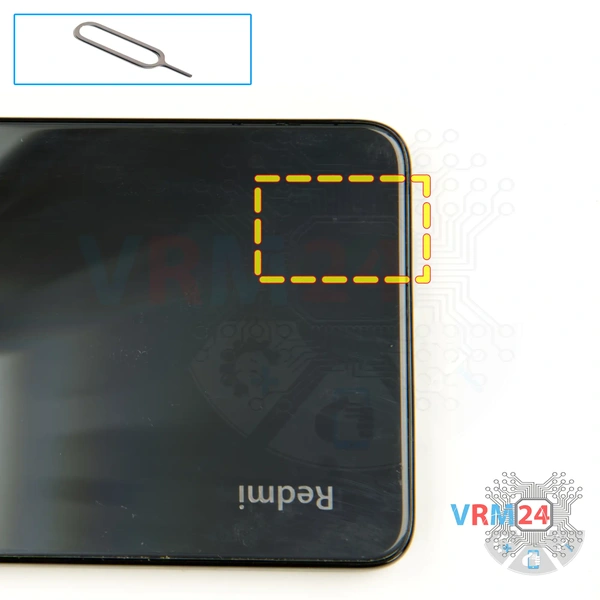

Используя инструмент Ключ или Скрепку и открываем лоток Сим карт и вынимаем его.

⚠️️ Обратите внимание! Вставлять инструмент нужно в специальное отверстие на ребре корпуса телефона. Не нажимайте слишком сильно, это может привести к поломке механизма выталкивания лотка.

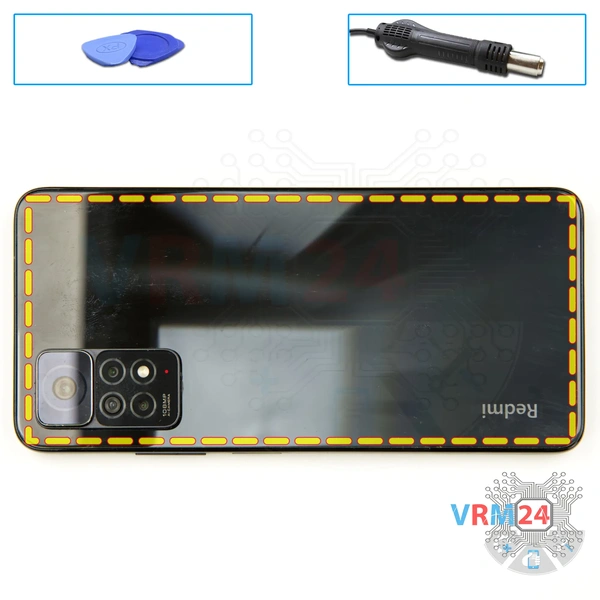

Для аккуратного разделения, рекомендуем использовать такие специальные нагревательные устройства, как сепаратор, паяльный фен или нагревательный коврик. Можно использовать домашний фен, но придется сделать сопло вручную или иметь подходящее в комплекте, для аккуратного нагрева и концентрации теплового потока в нужном месте.

ℹ️️ Поверхность крышки необходимо нагреть для размягчения клеевой основы под ней. Приблизительная температура нагрева 50° С.

Используйте тонкую пластиковую пленку или очень тонкий медиатор для расклейки. Для облегчения процесса, можно применить изопропиловый спирт, но очень аккуратно и смочить только саму пленку. Зачастую самое сложно пропустить инструмент между разделяемыми частями, обычно для этого выбирается дальний край от шлейфов или кнопок.

Не допускается при разделении использовать рычаг или любое усилие способное повредить внутренние элементы.

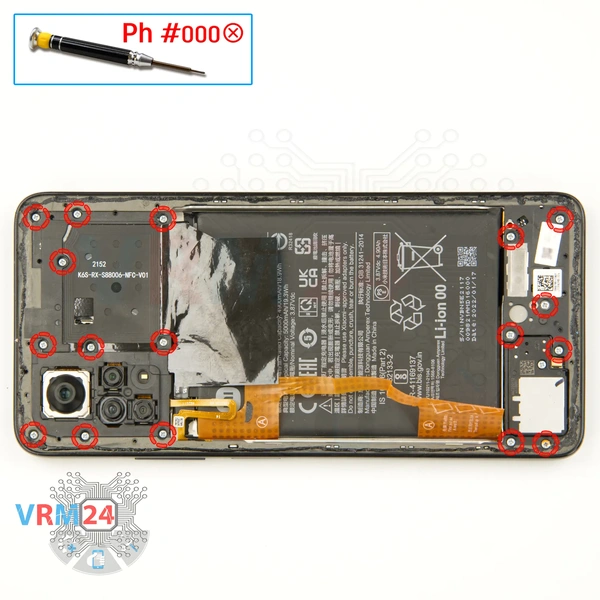

С помощью отвертки Phillips 1,5 мм (PH#000) открутите семнадцать винтов.

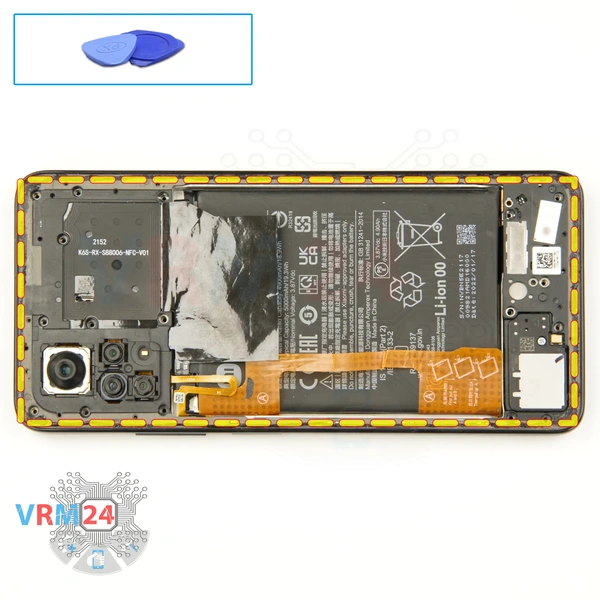

Подденьте за края. Проведите инструментом по краю, отсоедините фиксаторы и снимите среднюю крышку с дорожками и площадками для антенн. Средняя крышка защищает печатную плату (PCB).

Пробуйте приподнять крышку за края и ничего не проталкивайте внутрь слишком далеко, чтобы случайно не сломать или не замкнуть что-либо на печатной плате.

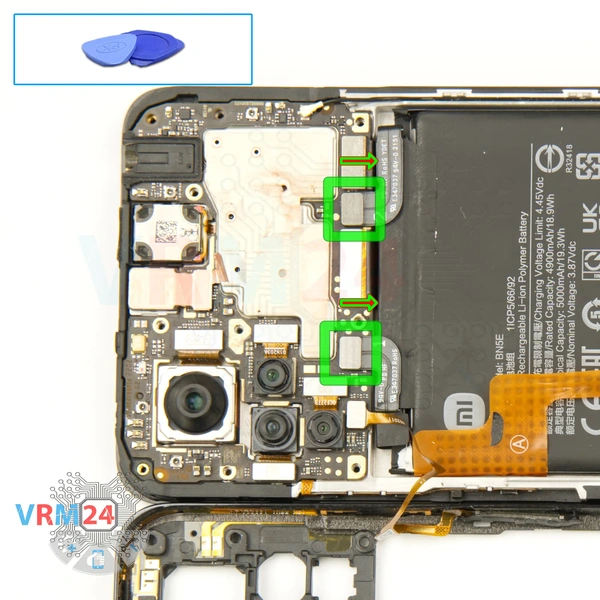

При первой возможности отсоедините два разъема аккумулятора. Лучше использовать неметаллический или пластиковый инструмент, чтобы избежать повреждений.

ℹ️️ В модели Xiaomi Redmi Note 11 Pro 2201116SG установлен аккумулятор BN5E емкостью 5000 мАч.

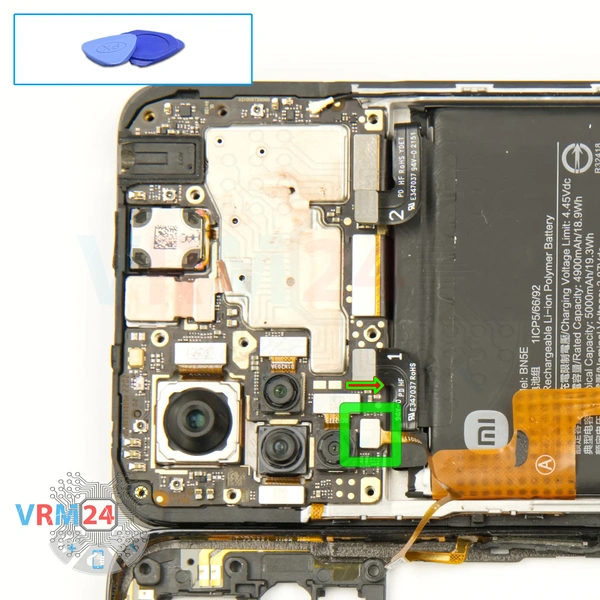

Поддеваем разъем шлейфа датчика отпечатков пальцев и убираем среднюю крышку.

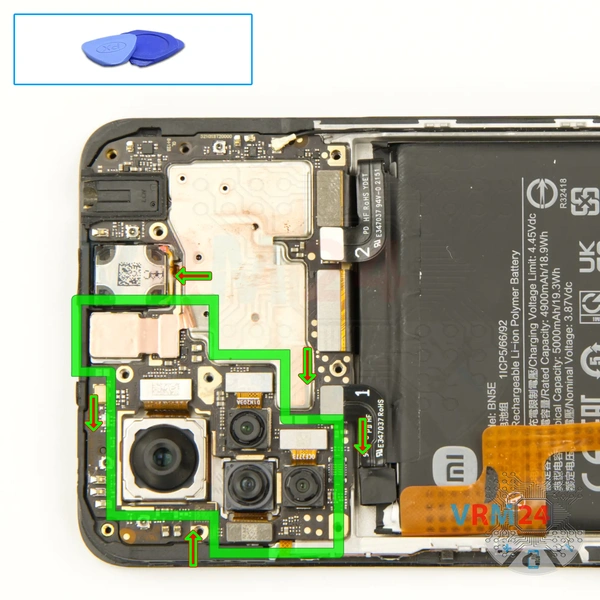

Подденьте разъемы и снимите четыре тыльные камеры и одну фронтальную (селфи) камеру.

⚠️️ Некоторые камеры могут быть приклеены к рамке дисплея, поэтому нам нужно отсоединить коннекторы и отклеить их после снятия материнской платы.

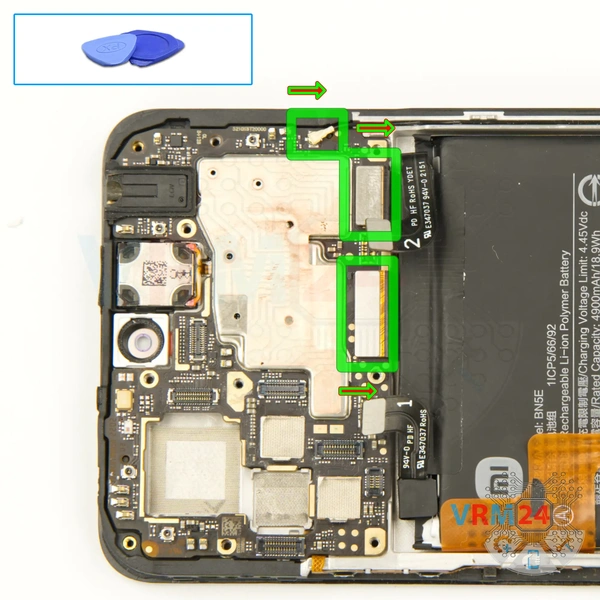

Подденьте разъемы шлейфа модуля дисплея, межплатного шлейфа и коаксиального кабеля.

⚠️️ Будьте осторожны при извлечении кабелей из разъемов, кабели довольно тонкие, и их достаточно легко сломать или повредить контактные дорожки внутри.

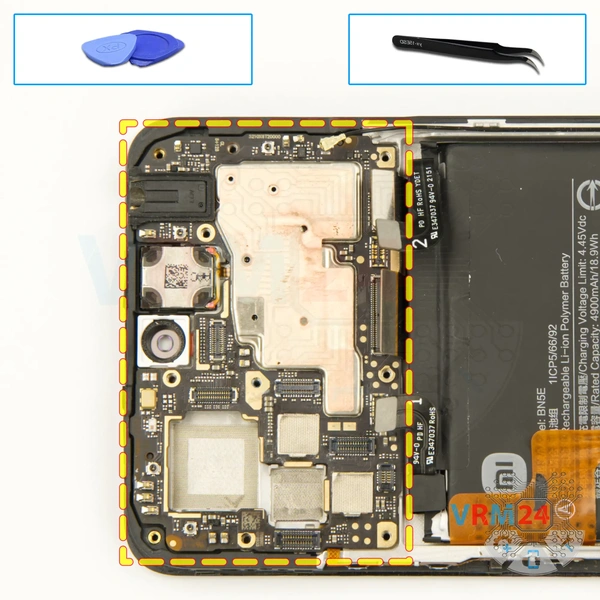

Аккуратно снимаем печатную плату. Не нужно использовать рычаг или стараться достать плату силой, убедитесь, что ничто не мешает и не держит плату.

⚠️️ Не изгибайте печатную плату при демонтаже и не просовывайте инструменты под нее. Незаметно для себя, вы можете повредить компоненты или шлейфы с внутренней стороны.

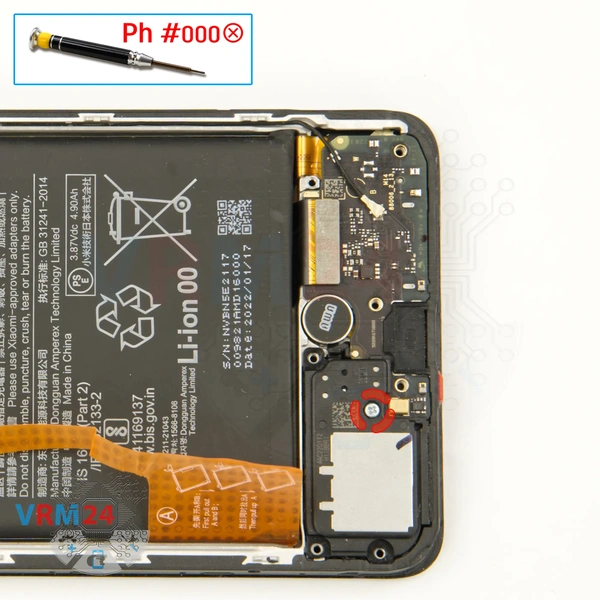

С помощью отвертки Phillips 1,5 мм (PH#000) открутите один винт, крепящий динамик.

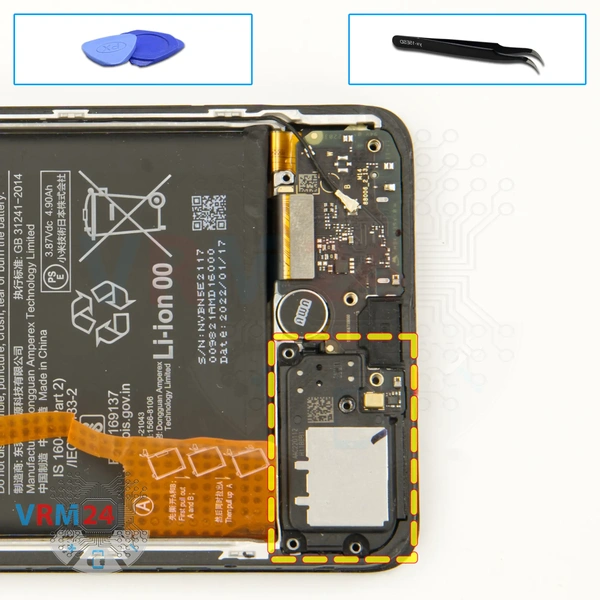

Подденьте за край и снимите динамик.

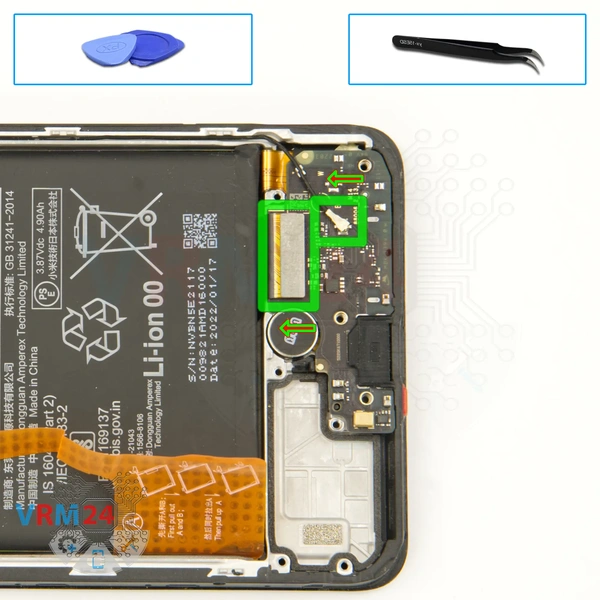

Отсоедините разъем коаксиального кабеля, разъем межплатного шлейфа.

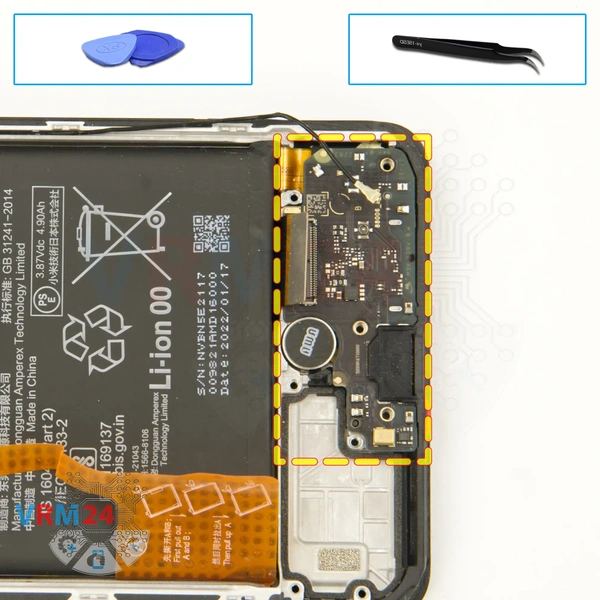

Снимаем нижнюю субплату. Она может быть приклеена металлизированным скотчем к станине, для облегчения процесса плату можно немного нагреть.

ℹ️️ Субплата содержит порт для зарядки (Micro-USB), микрофон, коннектор карт, пружинные контакты на динамик, вибромотор и антенный блок.

⚠️️ При демонтаже нижней платы, не нужно вставлять инструмент под плату. Можно повредить компоненты с внутренней стороны.

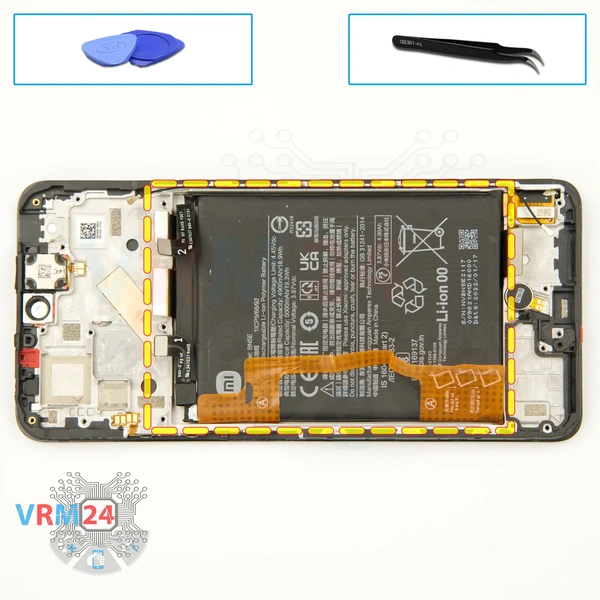

В середине батареи есть коричневый ярлык. Просто возьмитесь за рамку дисплея по бокам, потяните ярлык вверх и извлеките аккумулятор. Кстати, мы должны прочитать на ярлыке, какую его часть тянуть.

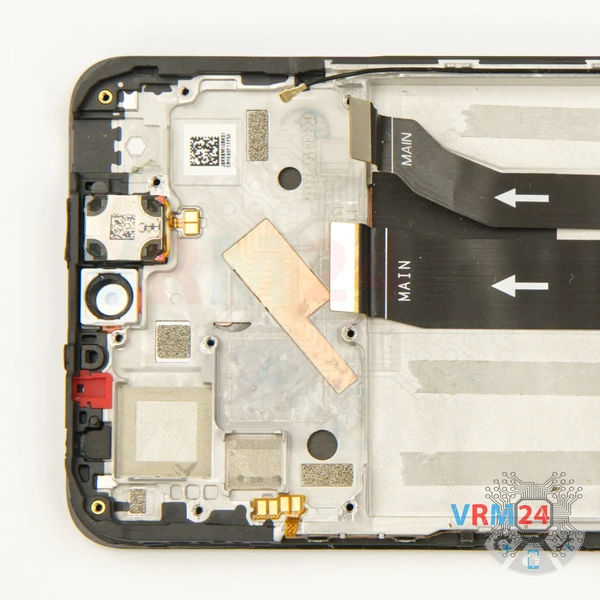

ℹ️️ В рамке дисплея остались: разговорный динамик, коаксиальный кабель, межплатные шлейфы и вибромотор.
