Xiaomi RedMi Note 1S

Сложность разборки:
Легко

Время разборки:
6 мин

Разборка/Ремонт мобильного девайса Xiaomi RedMi Note 1S (Ксиоми РедМи Нот 1эс) с описанием каждого шага и необходимого набора инструментов.

Вадим Попов

Автор, контент менеджер

Специалист по созданию контента.

Как разобрать Xiaomi RedMi Note 1S, Шаг 1/1

Как разобрать Xiaomi RedMi Note 1S, Шаг 1/2

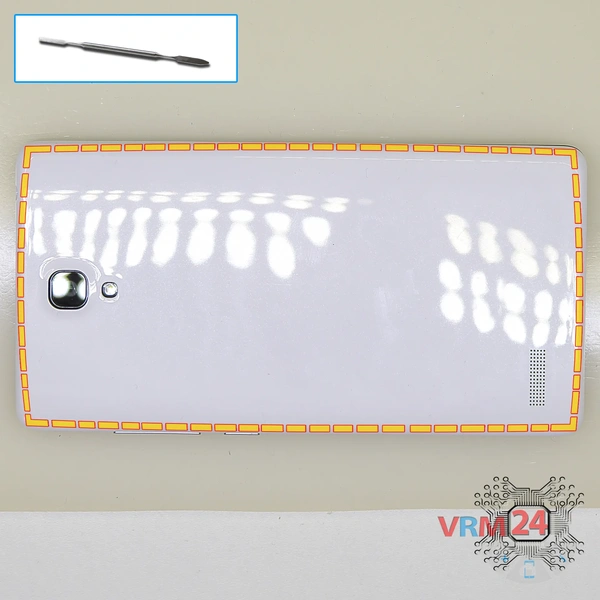

Шаг 1. Открываем заднюю крышку

⚠️️ Перед разборкой не забудьте выключить телефон.

При помощи инструмента лопатка или пластикового медиатора, аккуратно, по периметру, отсоединяем крепления задней крышки и снимаем ее.

⚠️️ Будьте внимательны, открывая крышку со стороны боковых кнопок громкости и включения. Тонкий шлейф и хрупкие кнопки очень легко повредить.

Как разобрать Xiaomi RedMi Note 1S, Шаг 2/1

Как разобрать Xiaomi RedMi Note 1S, Шаг 2/2

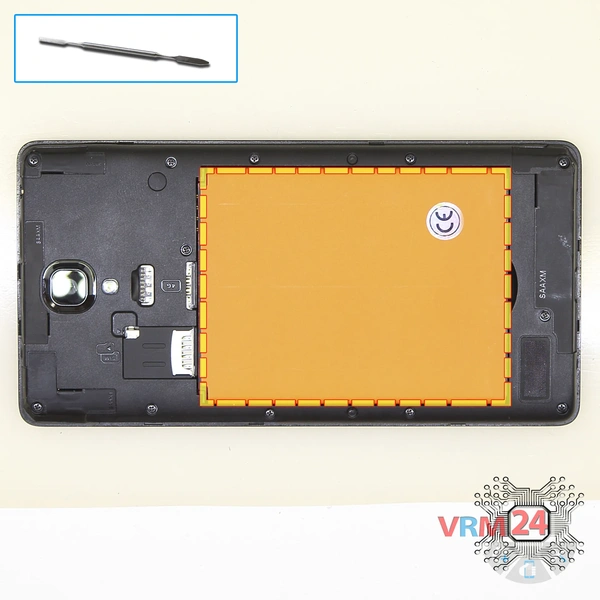

Шаг 2. Отсоединяем АКБ

На конце батареи на средней крышке есть углубление. Подцепите аккумулятор в этой точке, поднимите его и извлеките аккумулятор.

Как разобрать Xiaomi RedMi Note 1S, Шаг 3/1

Как разобрать Xiaomi RedMi Note 1S, Шаг 3/2

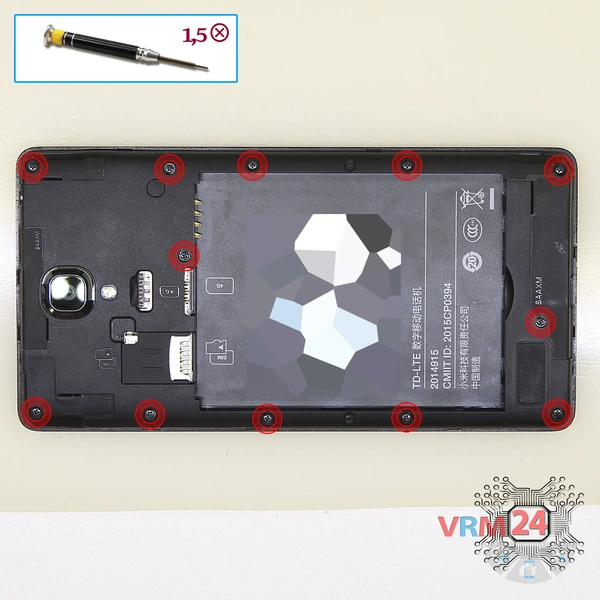

Шаг 3. Откручиваем винты

С помощью отвертки (Phillips 1,5 мм PH #000) отвинтите двенадцать винтов.

Как разобрать Xiaomi RedMi Note 1S, Шаг 4/1

Как разобрать Xiaomi RedMi Note 1S, Шаг 4/2

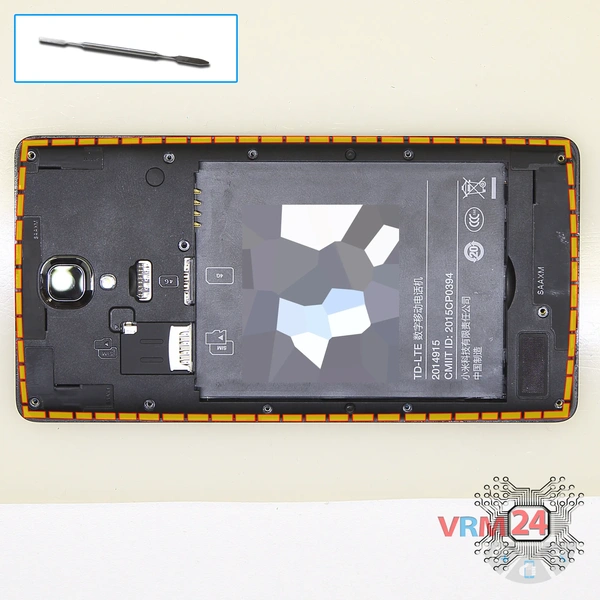

Шаг 4. Открываем среднюю крышку

Подденьте за края. Проведите инструментом по краю, отсоедините клипсы и снимите среднюю крышку с динамиком и антенными площадками и дорожками. Средняя крышка защищает печатную плату (PCB).

Пробуйте приподнять крышку за края и ничего не проталкивайте внутрь слишком далеко, чтобы случайно не сломать или не замкнуть что-либо на печатной плате.

Как разобрать Xiaomi RedMi Note 1S, Шаг 5/1

Как разобрать Xiaomi RedMi Note 1S, Шаг 5/2

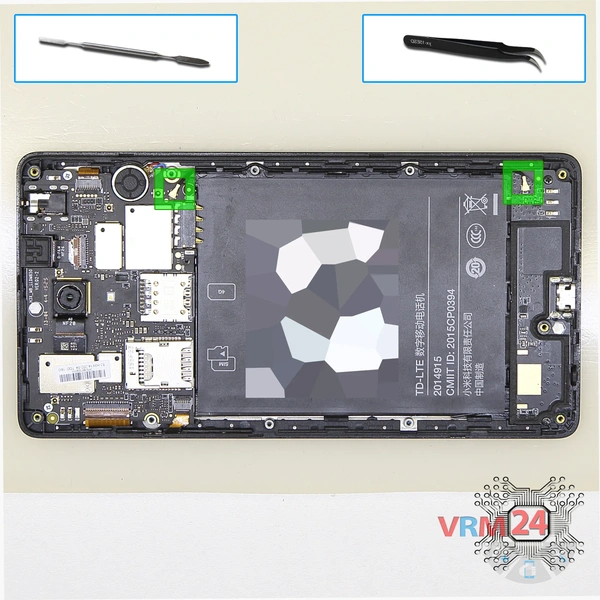

Шаг 5. Отсоединяем коаксиальный кабель

Подденьте разъемы и отсоедините коаксиальный кабель.

Как разобрать Xiaomi RedMi Note 1S, Шаг 6/1

Как разобрать Xiaomi RedMi Note 1S, Шаг 6/2

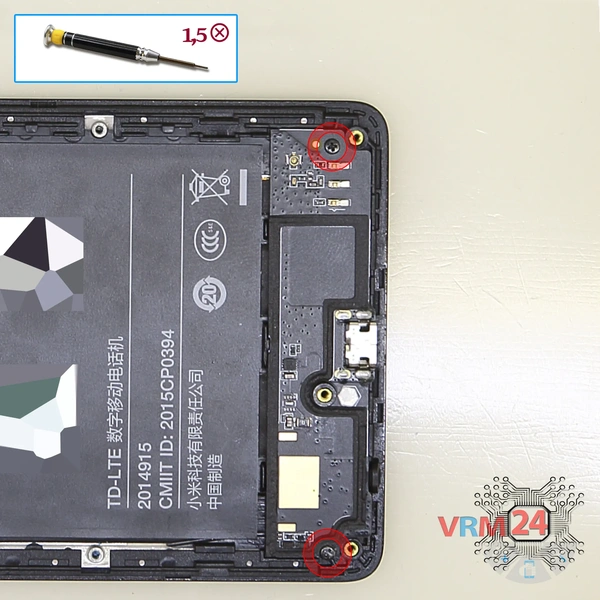

Шаг 6. Откручиваем винты

С помощью отвертки (Philips 1,5 мм PH #000) отвинтите два винта, крепящих субплату.

Как разобрать Xiaomi RedMi Note 1S, Шаг 7/1

Как разобрать Xiaomi RedMi Note 1S, Шаг 7/2

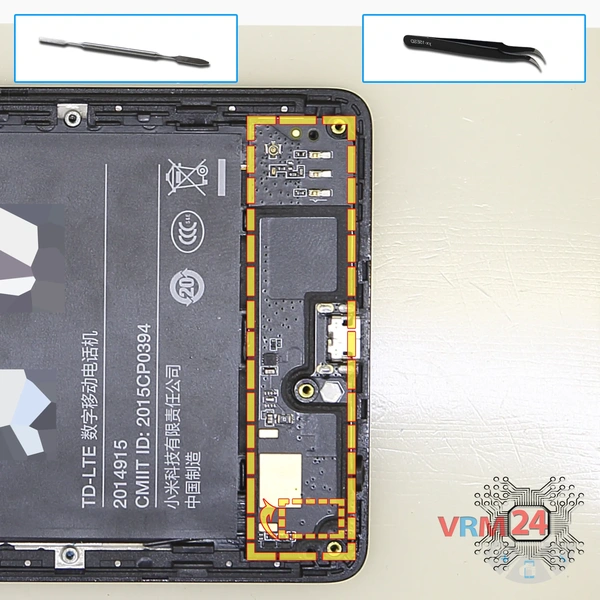

Шаг 7. Отсоединяем субплату

Не забудьте отсоединить разъем межплатного шлейфа изнутри.

Снимаем нижнюю субплату. Она может быть приклеена металлизированным скотчем к станине, для облегчения процесса плату можно немного нагреть.

ℹ️️ Субплата содержит порт зарядки (Micro-USB), микрофон, пружинные контакты на динамик и антенный блок.

⚠️️ При демонтаже нижней платы, не нужно вставлять инструмент под плату. Можно повредить компоненты с внутренней стороны.

Как разобрать Xiaomi RedMi Note 1S, Шаг 8/1

Как разобрать Xiaomi RedMi Note 1S, Шаг 8/2

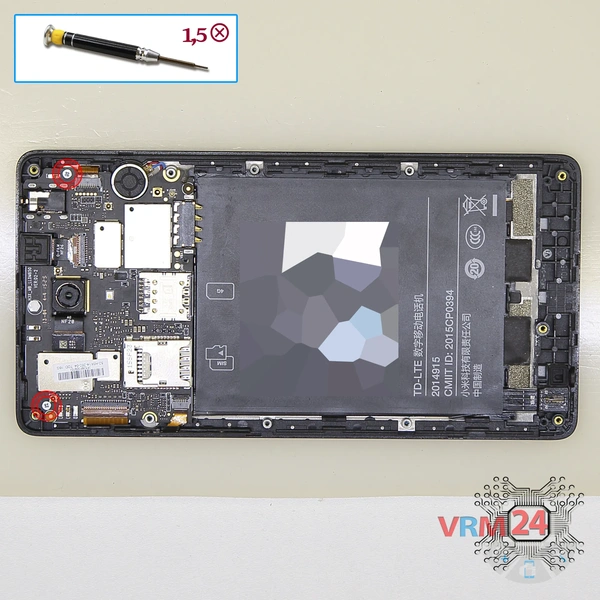

Шаг 8. Откручиваем винты

С помощью отвертки (Philips 1,5 мм PH #000) открутите два винта, крепящих материнскую плату.

Как разобрать Xiaomi RedMi Note 1S, Шаг 9/1

Как разобрать Xiaomi RedMi Note 1S, Шаг 9/2

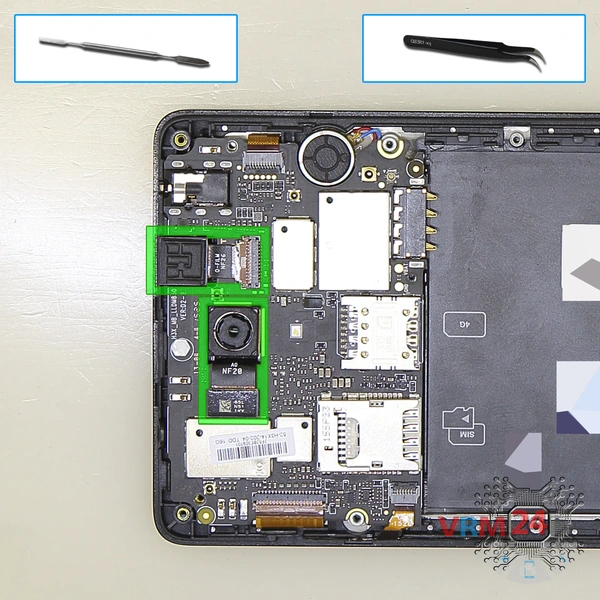

Шаг 9. Отсоединяем камеры

Отсоедините разъемы на материнской плате и снимите основную и фронтальную (селфи) камеры.

Как разобрать Xiaomi RedMi Note 1S, Шаг 10/1

Как разобрать Xiaomi RedMi Note 1S, Шаг 10/2

Как разобрать Xiaomi RedMi Note 1S, Шаг 10/3

Как разобрать Xiaomi RedMi Note 1S, Шаг 10/4

Как разобрать Xiaomi RedMi Note 1S, Шаг 10/5

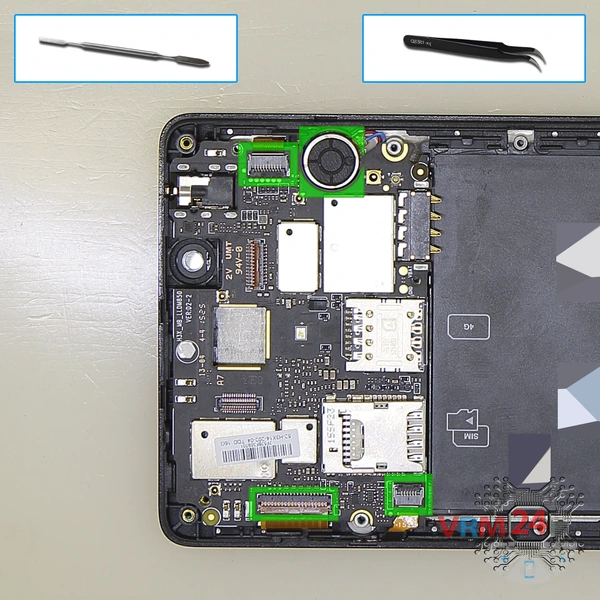

Шаг 10. Отсоединяем коннекторы

Подденьте разъемы шлейфа боковых кнопок, шлейфа дисплея, шлейфа сенсорного экрана.

⚠️️ Будьте осторожны при извлечении кабелей из разъемов, кабели довольно тонкие, и их достаточно легко сломать или повредить контактные дорожки внутри.

⚠️️ Не забудьте отклеить корпус вибромотора.

Как разобрать Xiaomi RedMi Note 1S, Шаг 11/1

Как разобрать Xiaomi RedMi Note 1S, Шаг 11/2

Как разобрать Xiaomi RedMi Note 1S, Шаг 11/3

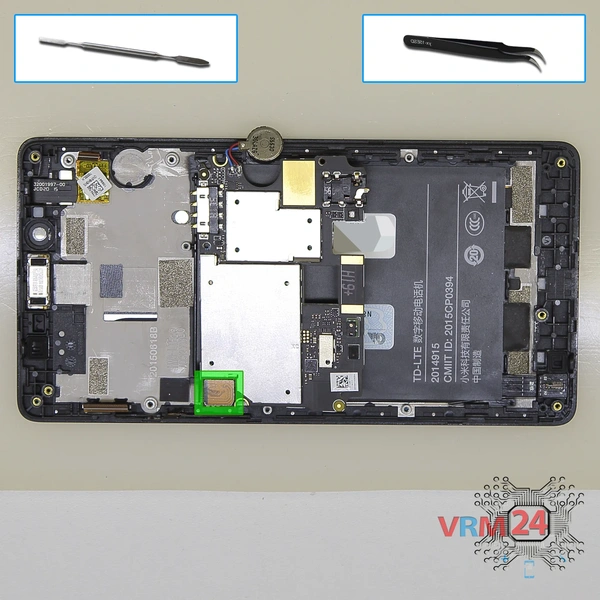

Шаг 11. Переворачиваем печатную плату

Переверните материнскую плату. Отсоедините межплатный шлейф изнутри и снимите материнскую плату.

Как разобрать Xiaomi RedMi Note 1S, Шаг 12/1

Как разобрать Xiaomi RedMi Note 1S, Шаг 12/2

Как разобрать Xiaomi RedMi Note 1S, Шаг 12/3

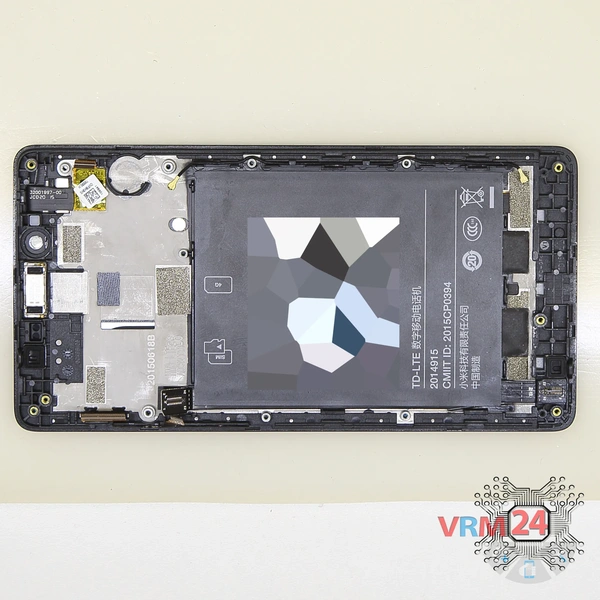

Шаг 12. В рамке дисплейного модуля

ℹ️️️ В рамке дисплея остались: разговорный динамик, коаксиальный кабель.
