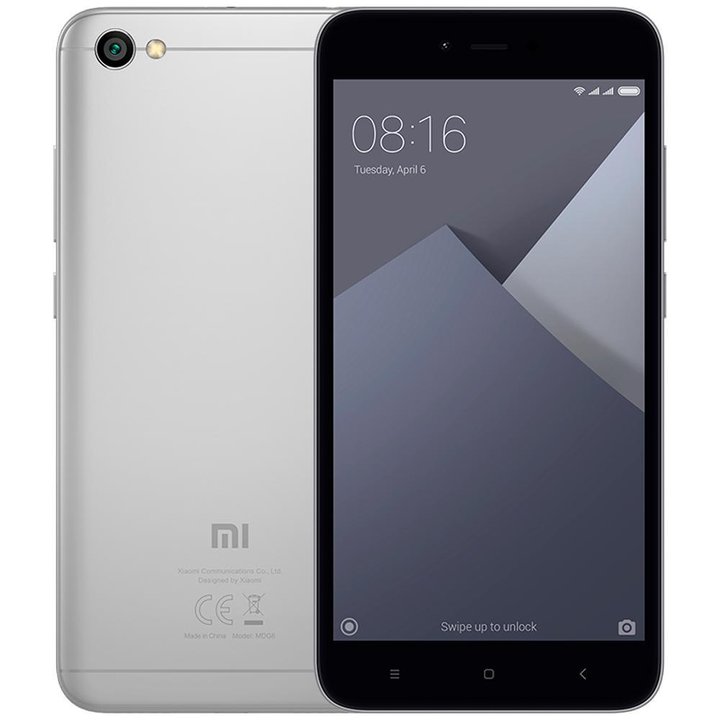

Разборка/Ремонт мобильного девайса Xiaomi RedMi Note 5A (Ксиоми РедМи Нот 5а) с описанием каждого шага и необходимого набора инструментов.

⚠️️ Перед разборкой не забудьте выключить телефон.

Используя инструмент Ключ или Скрепку и открываем лоток Сим карты и Карты памяти и вынимаем его.

⚠️️ Обратите внимание! Вставлять инструмент нужно в специальное отверстие на ребре корпуса телефона. Не нажимайте слишком сильно, это может привести к поломке механизма выталкивания лотка.

При помощи инструмента лопатка или пластикового медиатора, аккуратно, по периметру, отсоединяем крепления задней крышки и снимаем ее.

⚠️️ Будьте внимательны, открывая крышку со стороны боковых кнопок громкости и включения. Тонкий шлейф и хрупкие кнопки очень легко повредить.

С помощью отвертки (Phillips 1,5 мм PH #000) открутите три винта.

Осторожно отсоедините фиксатор, удерживающуй разъемы. Также отсоедините разъем аккумулятора.

При первой возможности отсоедините разъем аккумулятора. Лучше использовать неметаллический или пластиковый инструмент, чтобы избежать повреждений.

ℹ️️ Модель Xiaomi RedMi Note 5A оснащена аккумулятором BN31 емкостью 3000 мАч.

⚠️️ Настоятельно рекомендуется отсоединить разъем во избежание возможного короткого замыкания при разборке.

С помощью отвертки (Phillips 1,5 мм PH #000) открутите восемь винтов.

Подденьте за край и отсоединяем сборку с динамиком, вибромотором, антенными дорожками.

Отсоедините разъемы коаксиального кабеля, межплатного шлейфа и шлейфа сенсорного экрана.

⚠️️ Не тяните за кабель и не поддевайте его острым предметом, разъемы довольно слабые и легко ломаются, либо кабель выпадает из конца (ушко).

Отсоединяем субплату. Она может быть приклеена металлизированным скотчем к станине, для облегчения процесса плату можно немного нагреть.

ℹ️️ Субплата содержит порт зарядки (Micro-USB), микрофон, пружинные контакты на динамик, вибромотор и антенный блок.

⚠️️ При демонтаже нижней платы, не нужно вставлять инструмент под плату. Можно повредить компоненты с внутренней стороны.

С помощью отвертки (Philips 1,5 мм PH #000) открутите четыре винта.

Подденьте за края. Проведите инструментом по краю, отсоедините защелки и снимите крышку с антенными площадками и дорожками.

Подденьте разъемы шлейфа боковых кнопок, шлейфа модуля дисплея, межплатного шлейфа и коаксиального кабеля.

⚠️️ Будьте осторожны при извлечении кабелей из разъемов, кабели довольно тонкие, и их достаточно легко сломать или повредить контактные дорожки внутри.

С помощью отвертки (Philips 1,5 мм PH #000) открутите два винта, крепящих материнскую плату.

Аккуратно снимаем печатную плату. Не нужно использовать рычаг или стараться достать плату силой, убедитесь, что ничто не мешает и не держит плату.

⚠️️ Не изгибайте печатную плату при демонтаже и не просовывайте инструменты под нее. Незаметно для себя, вы можете повредить компоненты или шлейфы с внутренней стороны.

ℹ️️ В рамке дисплея остались: разговорный динамик, батарея, коаксиальный кабель.
