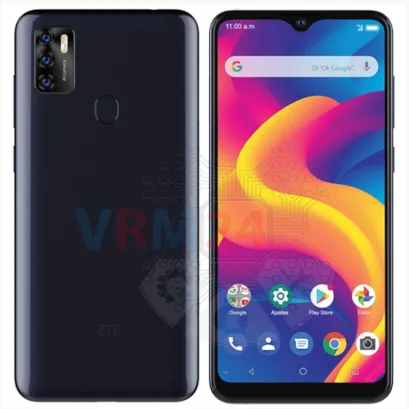

Разборка/Ремонт мобильного девайса ZTE Blade A7s (ЗТЕ Блэйд А7эс) с описанием каждого шага и необходимого набора инструментов.
Просмотры
Нравится
Поделиться
Вопросы
Шаг 1.
⚠ Перед разборкой не забудьте выключить телефон.
Шаг 2.
Используя инструмент Ключ или Скрепку и открываем лоток Сим карты и Карты памяти и вынимаем его.
⚠ Обратите внимание! Вставлять инструмент нужно в специальное отверстие на ребре корпуса телефона. Не нажимайте слишком сильно, это может привести к поломке механизма выталкивания лотка.
Шаг 3.
При помощи инструмента лопатка или пластикового медиатора, аккуратно, по периметру, отсоединяем крепления задней крышки и снимаем ее.
⚠ Будьте внимательны, открывая крышку со стороны боковых кнопок громкости и включения. Тонкий шлейф и хрупкие кнопки очень легко повредить.
⚠ Заранее посмотрите на картинке расположение шлейфов: межплатного, сенсора, дисплея, кнопок (если есть) под крышкой, чтобы не повредить их случайно.
Шаг 5.
Подденьте края и переверните крышку, чтобы отсоединить разъемы аккумулятора и датчика отпечатков пальцев.
⚠ Будьте осторожны со шлейфом датчика отпечатков пальцев.
Шаг 6.
Отсоедините разъем датчика отпечатков пальцев.
Обратите внимание, что материнская плата по-прежнему подключена к питанию. Используйте неметаллический или пластиковый инструмент.
Шаг 7.
При первой возможности отсоедините разъем аккумулятора.
ℹ️ Модель ZTE Blade A7s имеет аккумулятор Li3839T44P8h866445 емкостью 4000 мАч (он же аккумулятор).
⚠ Настоятельно рекомендуется отсоединить разъем во избежание возможного короткого замыкания при разборке.
Кроме того, старайтесь не использовать металлический инструмент для отсоединения разъема аккумуляторной батареи или делайте это осторожно.
Шаг 8.
С помощью отвертки (Philips 1,5 мм PH000) открутите 8 винтов.
Шаг 9.
Снимите крышку с динамиком.
Шаг 10.
Аккуратно, лучше всего с края, отсоединяем коннекторы и снимаем межплатный шлейф, соединяющий основную плату с дополнительной печатной платой (также известной как субплата).
⚠ Будьте осторожны при извлечении шлейфов из коннекторов, шлейфы очень тонкие и их достаточно легко порвать, или повредить контактные дорожки внутри.
ℹ️ Стрелочка на шлейфе указывает его правильное положение.
Шаг 11.
Отсоедините разъем коаксиального кабеля. Отклейте вибромотор.
Шаг 12.
Снимаем нижнюю субплату. Т.к. она приклеена металлизированным скотчем к станине, для облегчения процесса плату можно немного нагреть.
ℹ️ Дополнительная плата содержит порт зарядки (Micro-USB), микрофон, вибромотор (проводной), пружинные контакты на динамик и антенный блок.
⚠ При демонтаже нижней платы, не нужно вставлять инструмент под плату. Можно повредить компоненты с внутренней стороны.
Шаг 13.
Подденьте разъемы шлейфа дисплейного модуля, межплатного шлейфа.
⚠ Будьте осторожны при извлечении кабелей из разъемов. Кабели довольно тонкие, и их достаточно легко сломать или повредить контактные дорожки внутри.
Шаг 14.
Отсоедините разъем и снимите фронтальную (селфи) камеру.
Шаг 15.
Аккуратно снимаем печатную плату. Не нужно использовать рычаг или стараться достать плату силой, убедитесь, что ничто не мешает и не держит плату.
⚠ Не изгибайте печатную плату при демонтаже и не просовывайте инструменты под нее. Незаметно для себя, вы можете повредить компоненты или шлейфы с внутренней стороны.
Шаг 16.
Подденьте разъемы и снимите три тыльные камеры.
Если у вас есть вопрос, задайте его нам, и мы постараемся ответить максимально подробно. Если эта статья была вам полезна, пожалуйста, оцените её.
