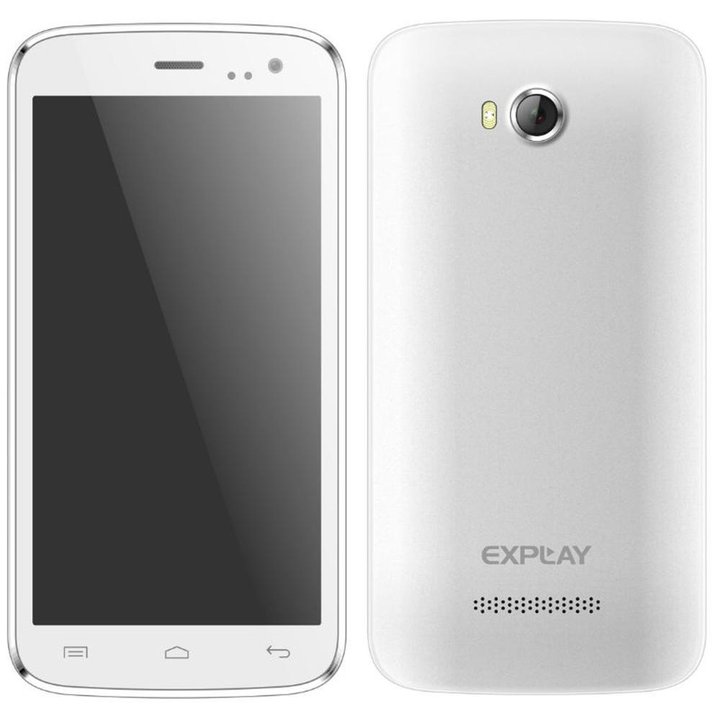

Explay Golf
Explay Golf
Dificultad de desmontaje:
Mediano
Duración:
6 min

Herramientas recomendadas

Destornillador Torx Т5 Destornillador torx т5
Destornillador Phillips #000 Destornillador phillips #000
Herramientas de la palanca / Spudger Herramientas de la palanca / spudger
Pinzas Pinzas

Desmontaje/Reparar del dispositivo móvil Explay Golf con la descripción de cada paso y el conjunto de herramientas requerido.

Vadim Popoff

Especialista en creación, distribución y gestión de contenidos.

Cómo desmontar Explay Golf, Paso 1/1

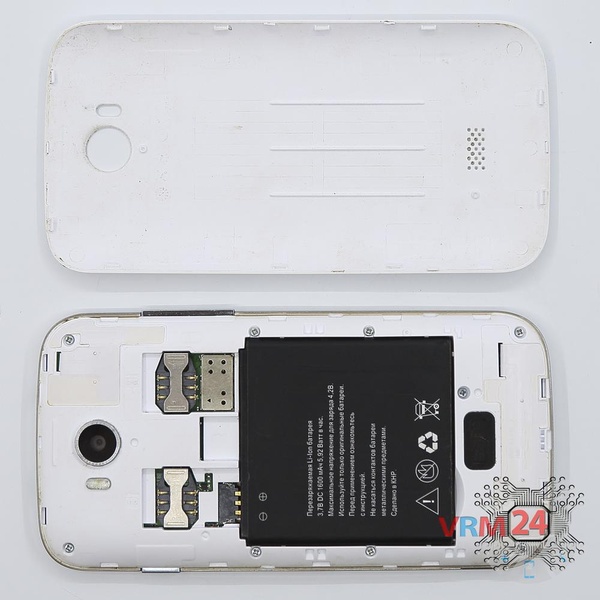

Paso 1.

Abra la cubierta trasera.

Cómo desmontar Explay Golf, Paso 2/1

Paso 2.

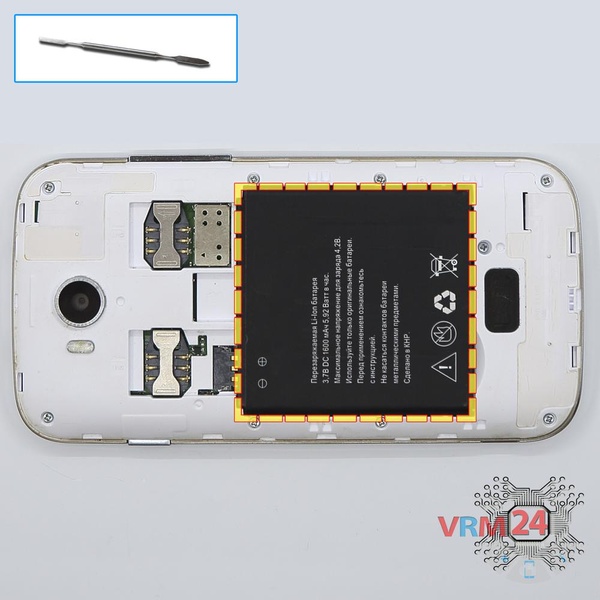

Levante y retire la batería.

Cómo desmontar Explay Golf, Paso 3/1 Cómo desmontar Explay Golf, Paso 3/2

Paso 3.

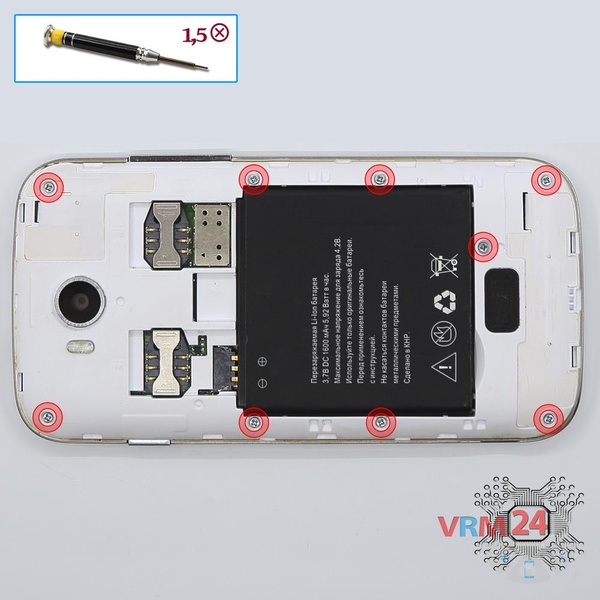

Con un destornillador (Phillips 1,5 mm PH000), desatornille 9 & nbsp; pernos en el marco del teléfono.

Cómo desmontar Explay Golf, Paso 4/1 Cómo desmontar Explay Golf, Paso 4/2

Paso 4.

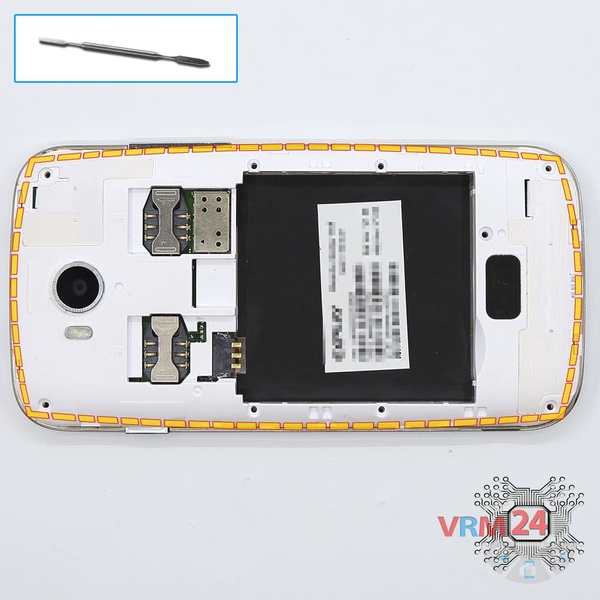

Haga palanca y retire el marco del medio.

Cómo desmontar Explay Golf, Paso 5/1

Paso 5.

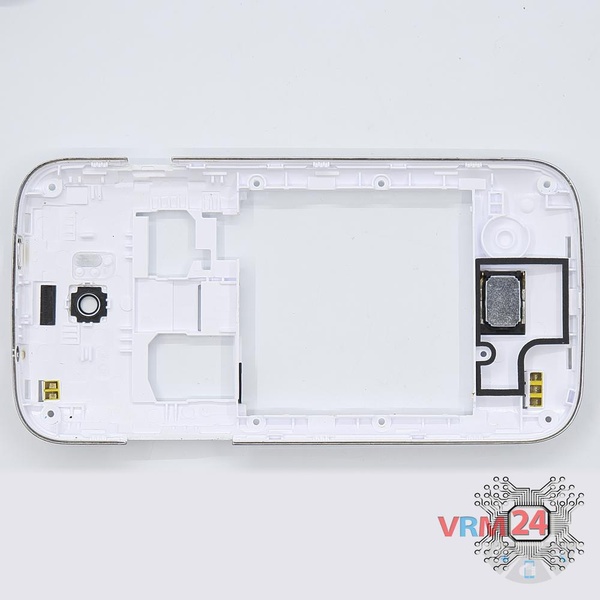

El marco del medio.

Cómo desmontar Explay Golf, Paso 6/1 Cómo desmontar Explay Golf, Paso 6/2

Paso 6.

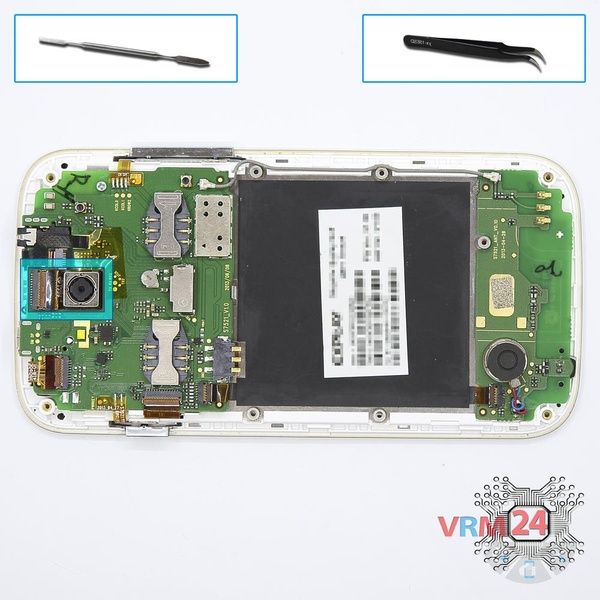

Desconecte el conector de la PCB y retire la cámara principal.

Cómo desmontar Explay Golf, Paso 7/1 Cómo desmontar Explay Golf, Paso 7/2

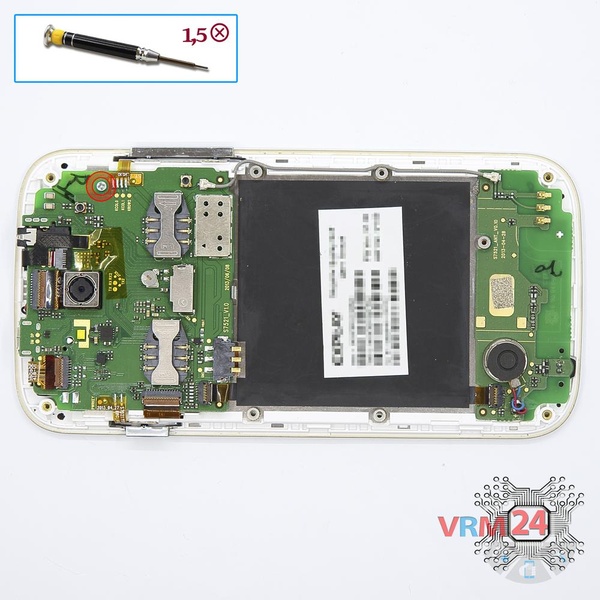

Paso 7.

Con un destornillador (Phillips de 1,5 mm PH000), desatornille 1 & nbsp; perno & nbsp; en la PCB.

Cómo desmontar Explay Golf, Paso 8/1 Cómo desmontar Explay Golf, Paso 8/2

Paso 8.

Quita las teclas de los botones de volumen y encendido.

Cómo desmontar Explay Golf, Paso 9/1 Cómo desmontar Explay Golf, Paso 9/2

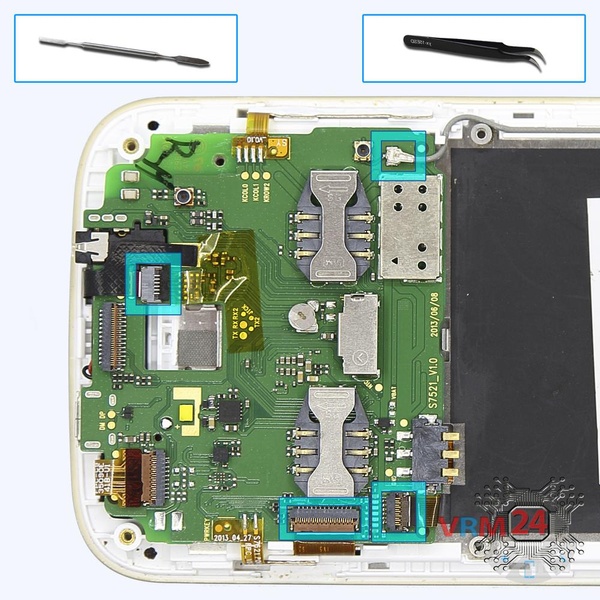

Paso 9.

Desconecte los conectores de la PCB.

Cómo desmontar Explay Golf, Paso 10/1 Cómo desmontar Explay Golf, Paso 10/2

Paso 10.

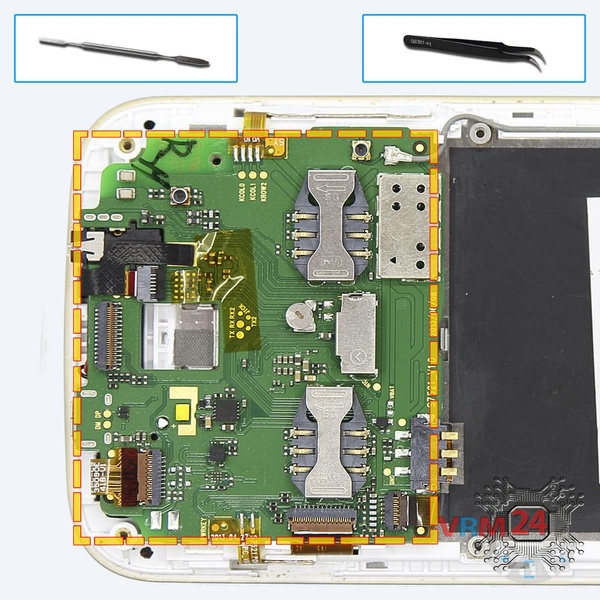

Retire la PCB.

Cómo desmontar Explay Golf, Paso 11/1 Cómo desmontar Explay Golf, Paso 11/2

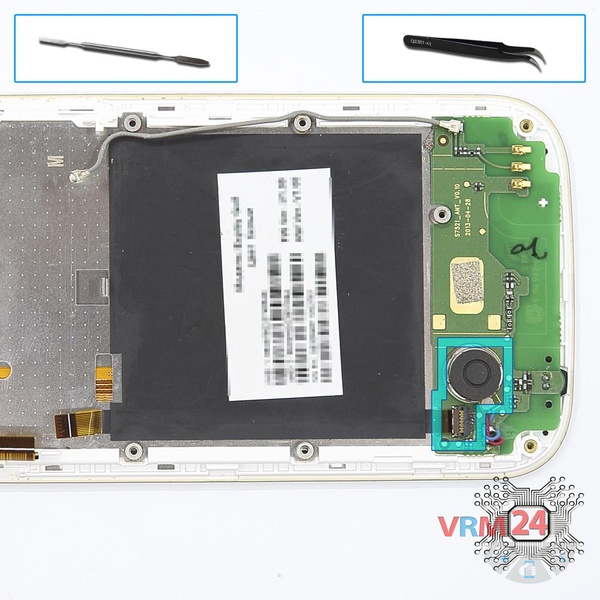

Paso 11.

Desconecte el conector de la PCB y levante el motor de vibración y retire la placa inferior y el cable coaxial.

Cómo desmontar Explay Golf, Paso 12/1 Cómo desmontar Explay Golf, Paso 12/2 Cómo desmontar Explay Golf, Paso 12/3

Paso 12.

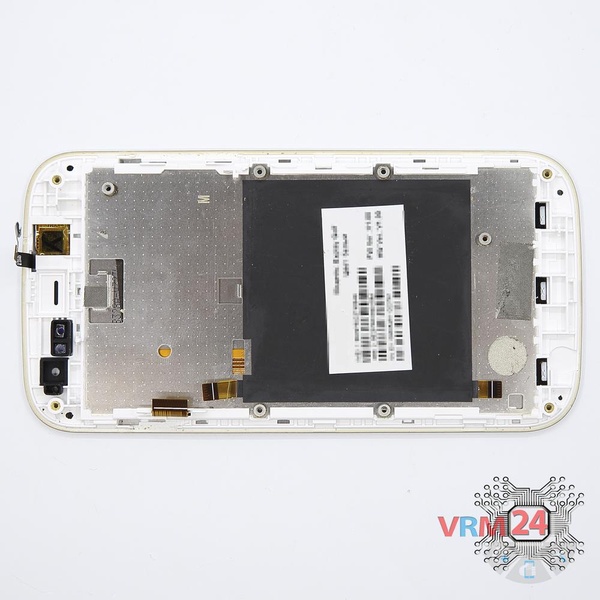

Partes en el marco del módulo de visualización.

Instrucciones detalladas de desmontaje de Explay Golf en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.

#instrucciones #Explay #Explay Golf
Evgenii Kuzmin

Evgenii Kuzmin

Ingeniero superior de servicio de mantenimiento y reparación

Disassembling\Repairing tiene medio complejidad y toma 6 minutos en el tiempo.
Nuestro manual es adecuado para todos los modelos Explay Golf lanzado para los mercados en diferentes países.
