Desmontaje/Reparar del dispositivo móvil Huawei MatePad Pro 10.8'' (Huawei MatePad Pro 10.8'' MRX-W09) con la descripción de cada paso y el conjunto de herramientas requerido.

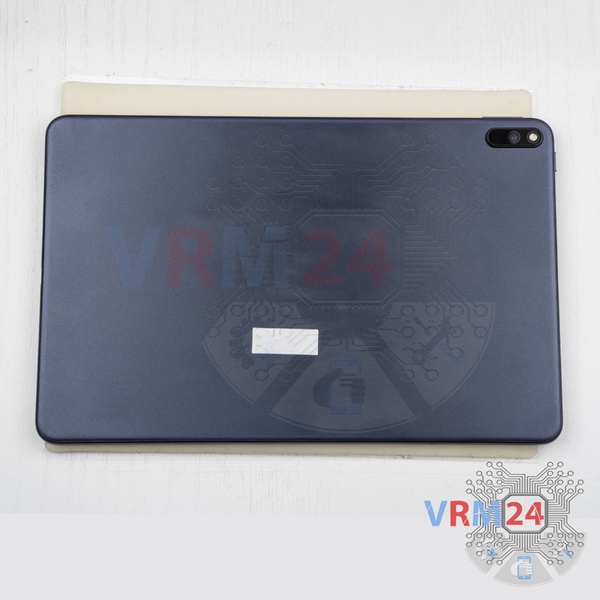

⚠️ Antes de desmontarlo, no olvide apagar su teléfono.

Recomendamos usar un dispositivo de calentamiento especial, como una máquina separadora, una pistola de aire caliente o una estera de calentamiento. Simplificará el proceso. Puedes usar un secador de pelo casero, pero tendrás que hacer una boquilla a mano o tener una adecuada en el kit para calentar suavemente y concentrar el flujo de calor en el lugar adecuado.

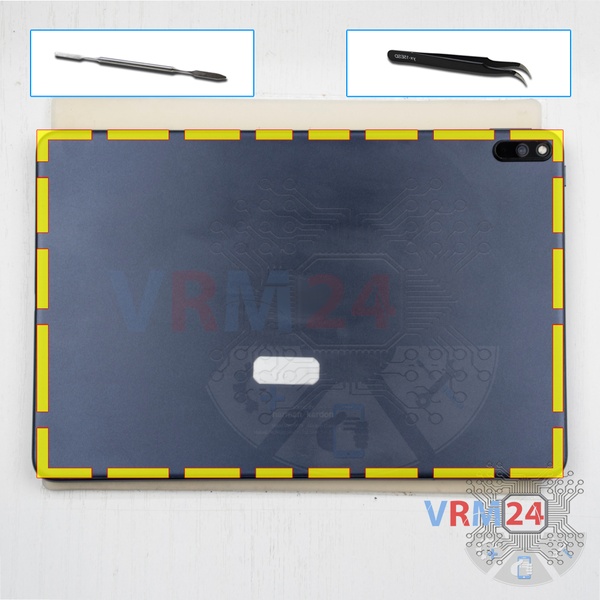

ℹ️️ La superficie de la tapa trasera debe calentarse para ablandar el adhesivo que se encuentra debajo. La temperatura de calentamiento aproximada es de 50° C / 125° F.

Utilice una película de plástico delgada o un ganzúa para la separación. Para facilitar el proceso, puedes utilizar alcohol isopropílico. A menudo es más difícil pasar la herramienta entre las partes a dividir. Elija el borde más alejado de los cables o botones FFC.

No use una palanca ni ninguna fuerza para la separación que pueda dañar los elementos del interior. & nbsp;

Utilice la herramienta de expulsión (también conocida como Aguja) o un clip. Empuje la punta hasta el fondo del orificio hasta que la bandeja se expulse y luego extraiga la bandeja de la tarjeta SIM y la tarjeta de memoria (Micro SD).

⚠️ ¡Presta atención! La herramienta debe insertarse en un orificio en el borde de la carcasa del teléfono. No presione demasiado. Puede romper el mecanismo de expulsión de la bandeja.

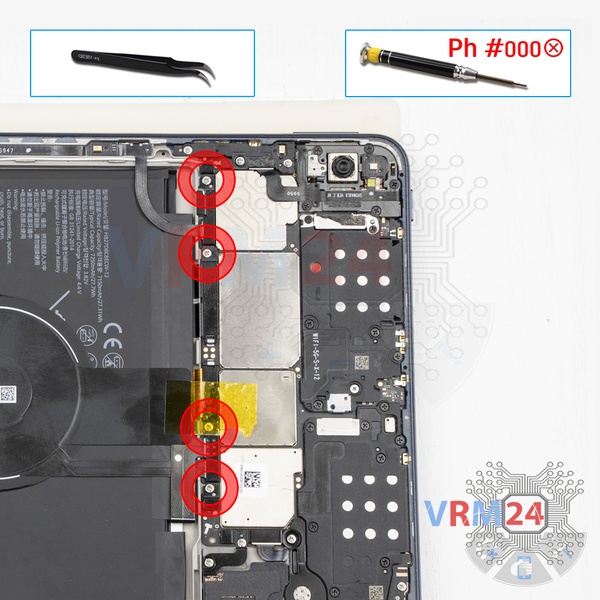

Con un destornillador (Phillips 1,5 mm PH000), desatornille cuatro tornillos y retire los soportes que sujetan los conectores.

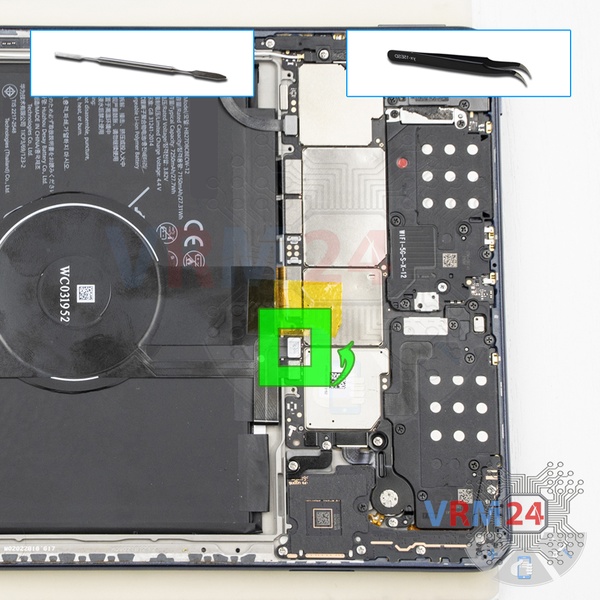

Desconecte el conector de la batería lo antes posible.

ℹ️️ El modelo Huawei MatePad Pro 10.8 '' MRX-W09 tiene una batería HB27D8C8ECW-12 con una capacidad de 7250 mAh (también conocida como batería recargable).

⚠️ Es muy recomendable desconectar el conector para evitar posibles cortocircuitos durante el desmontaje. Además, trate de no utilizar una herramienta de metal para desconectar el conector de la batería recargable o hágalo con cuidado.

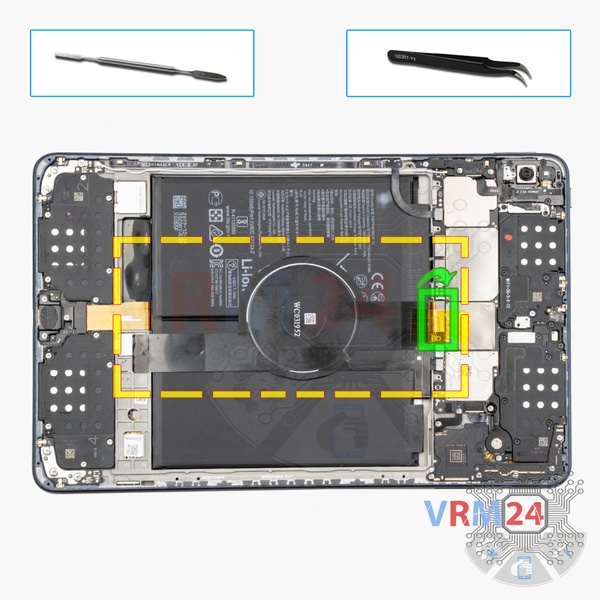

Desconecte el conector y retire con cuidado el cable plano con carga inalámbrica.

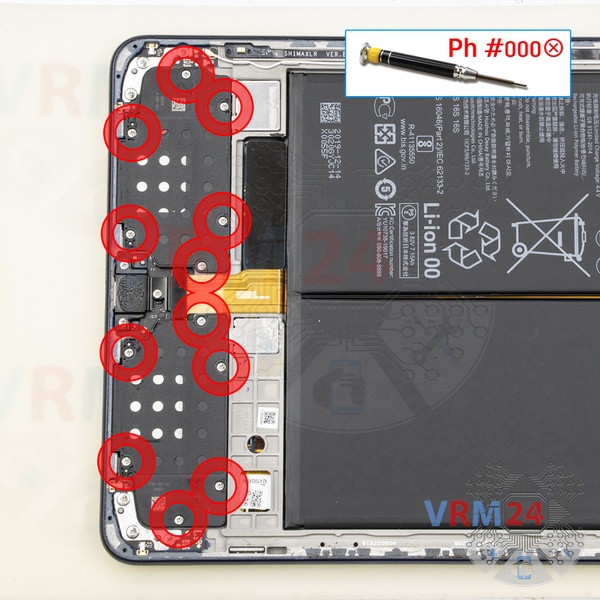

Con un destornillador (Phillips 1,5 mm PH000), desenrosque diez tornillos que sujetan los altavoces.

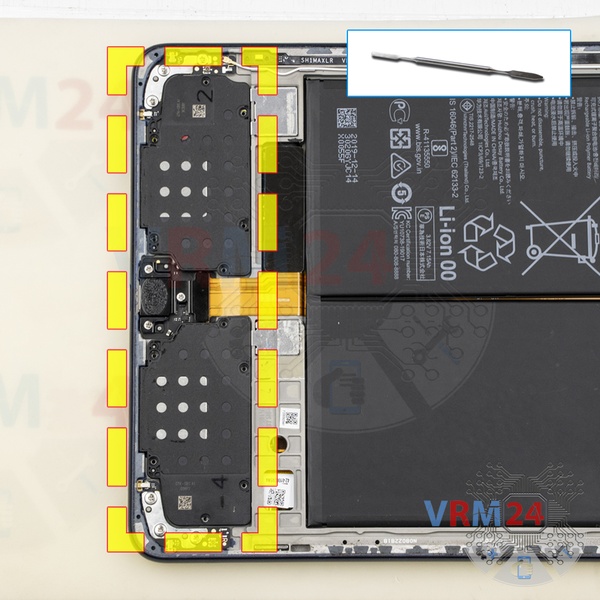

Retire con cuidado dos altavoces.

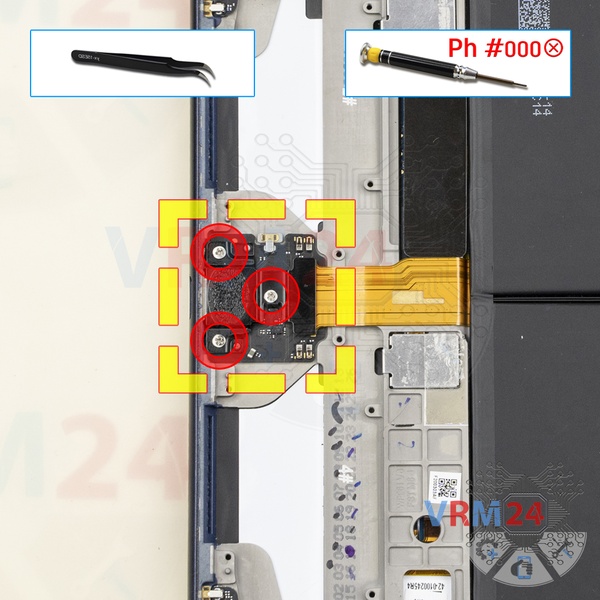

Con un destornillador (Phillips de 1,5 mm PH000), desatornille los tres tornillos que sujetan la placa pequeña con un puerto de carga. Además, retire el soporte que asegura el puerto de carga.

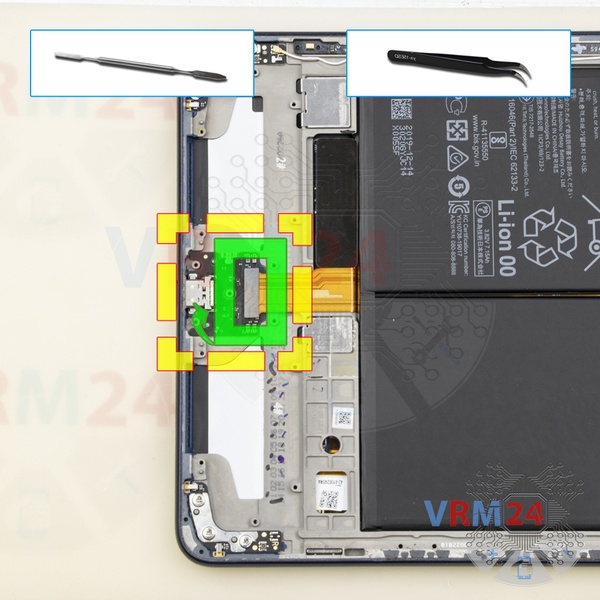

Levante el conector y retire la placa pequeña con un puerto de carga.

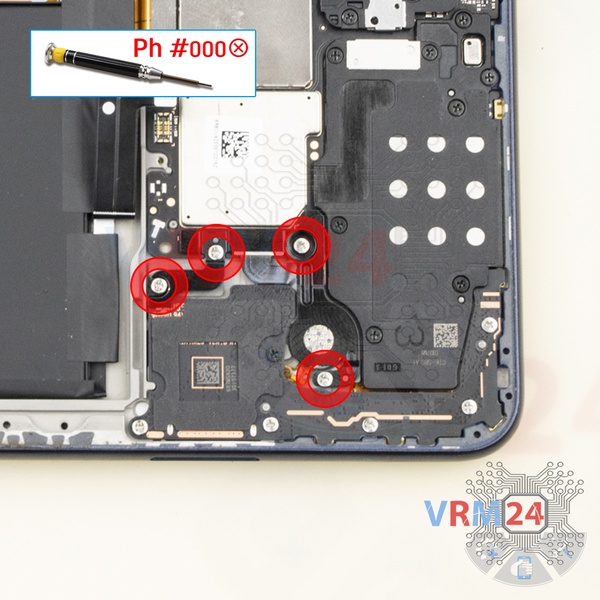

Con un destornillador (Phillips 1,5 mm PH000), desatornille cuatro tornillos.

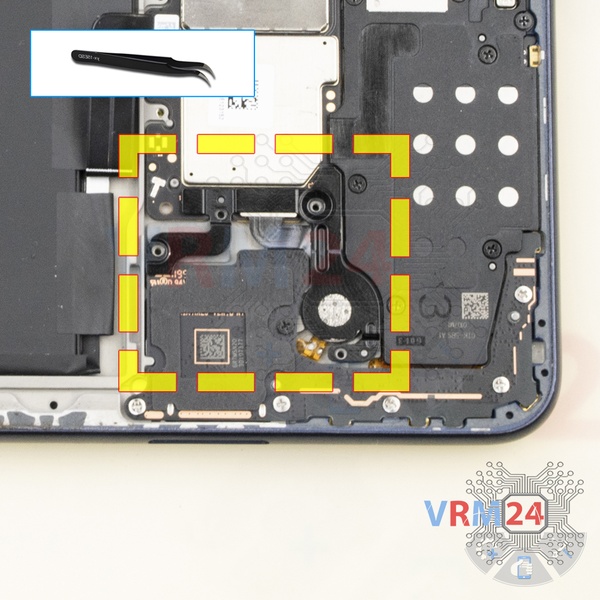

Retire el soporte que sujeta el conector y un motor de vibración.

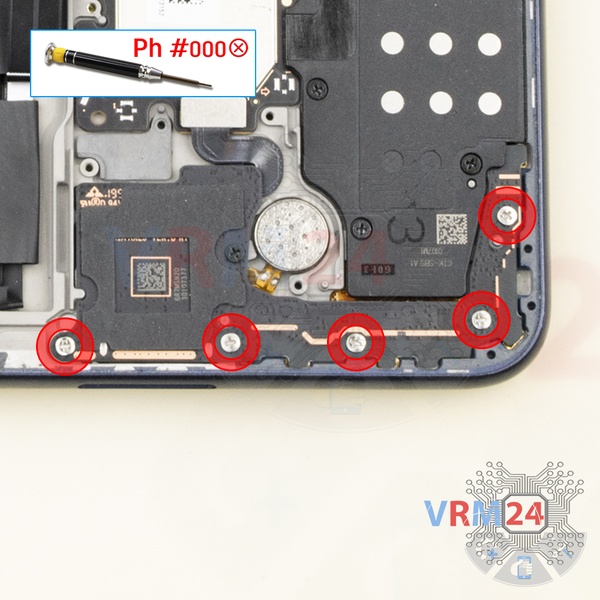

Con un destornillador (Phillips de 1,5 mm PH000), desatornille los cinco tornillos que sujetan la placa pequeña.

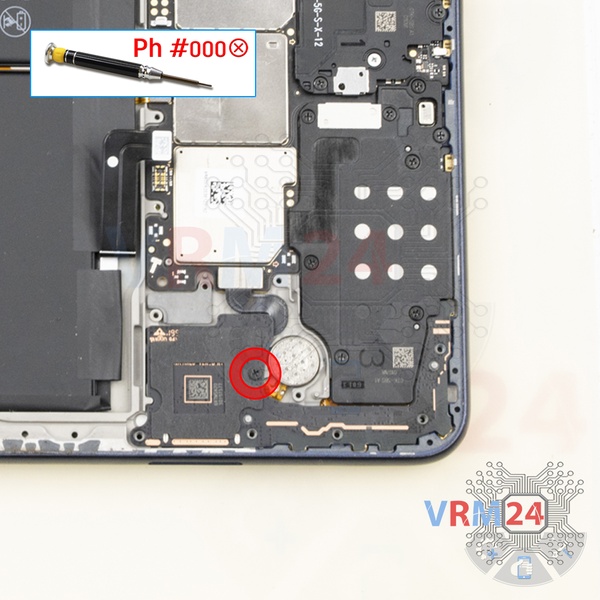

Con un destornillador (Phillips 1,5 mm PH000), desatornille un tornillo.

ℹ️️ Asegúrese de anotar la ubicación de los tornillos antes de desmontarlos. Al ensamblar el dispositivo, atornillar el tornillo en el lugar incorrecto puede dañar el dispositivo o su parte. Para evitar daños, los tornillos retirados y las piezas individuales (como juntas o soportes) deben colocarse en el orden apropiado, o los tornillos y sus orificios en el teléfono deben marcarse con marcadores de colores.

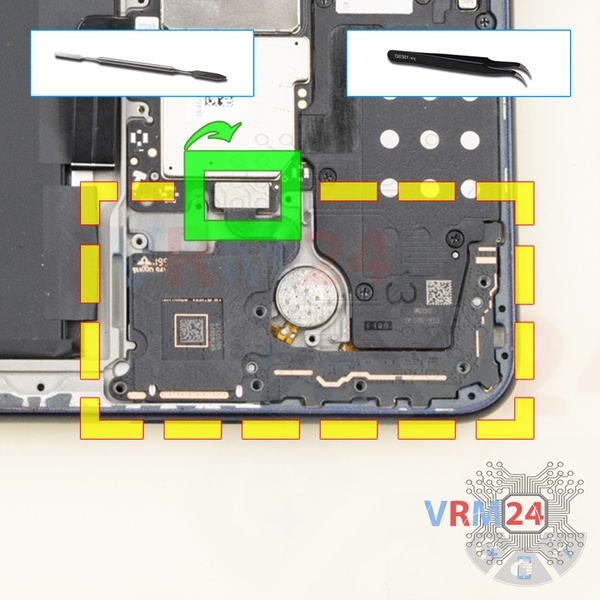

Levante el conector y retire la placa pequeña con el portatarjetas y las antenas.

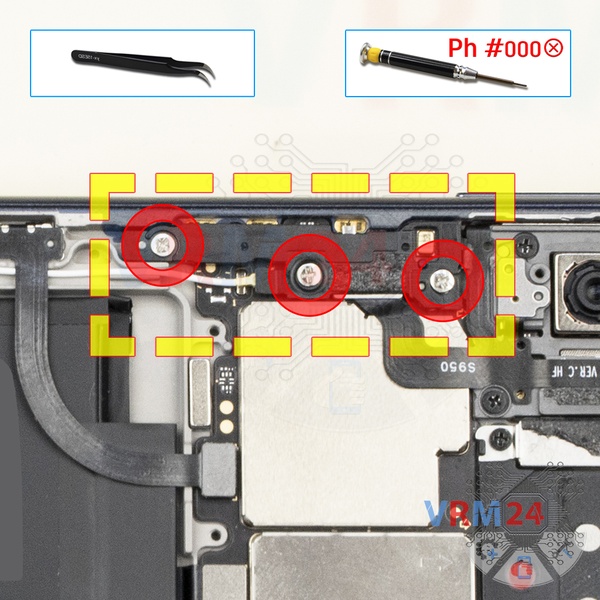

Con un destornillador (Phillips 1,5 mm PH000), desatornille tres tornillos y retire la pequeña tapa que sujeta los botones y un micrófono.

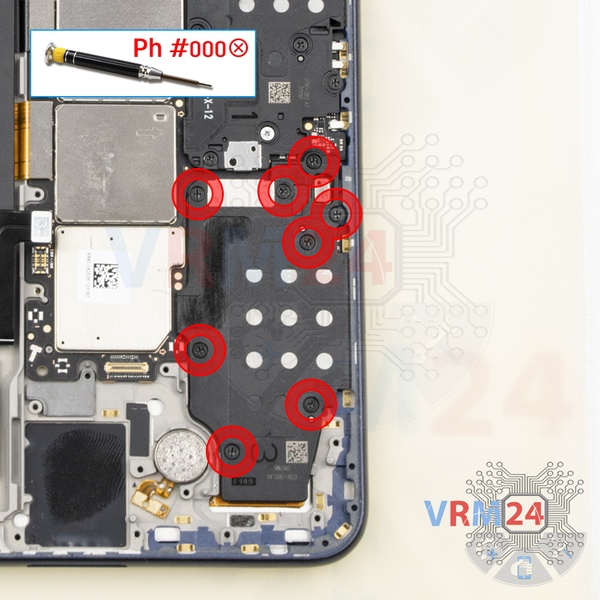

Con un destornillador (Phillips 1,5 mm PH000), desatornille los 8 tornillos que sujetan el altavoz.

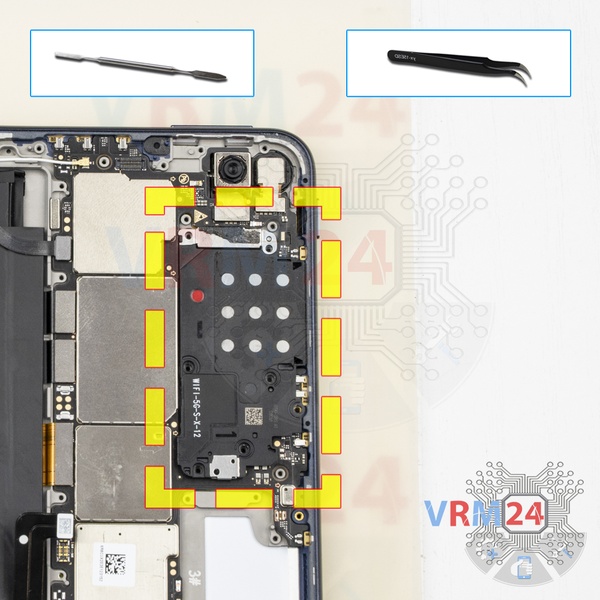

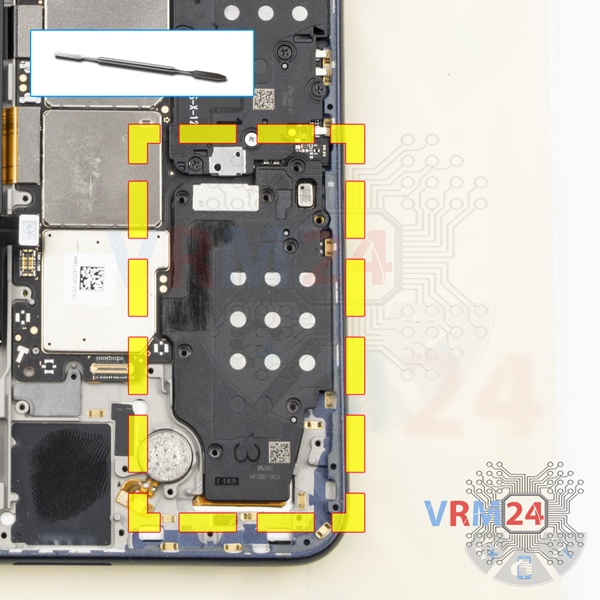

Retire el altavoz.

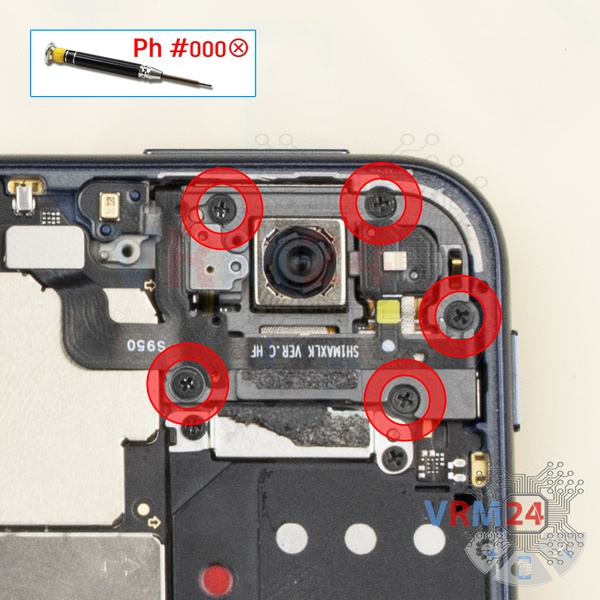

Con un destornillador (Phillips 1,5 mm PH000), desatornille cinco tornillos.

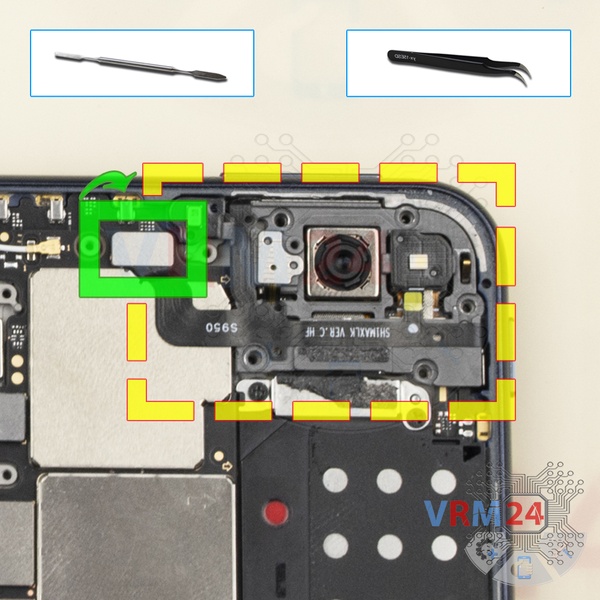

Levante el conector y retire el marco con una linterna y un micrófono.

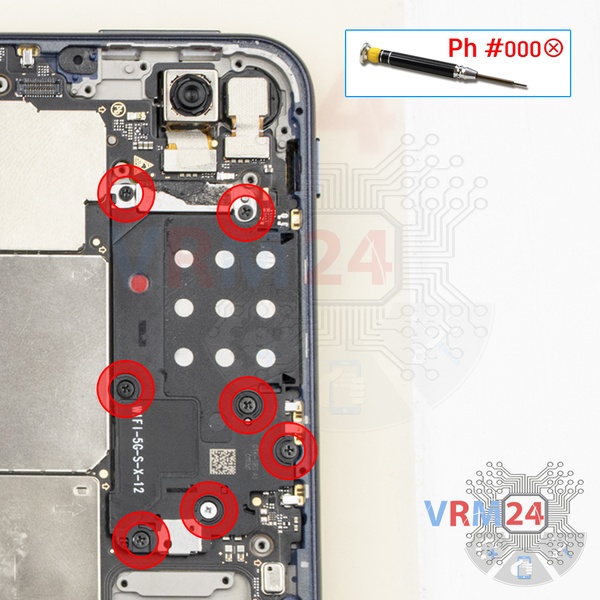

Con un destornillador (Phillips 1,5 mm PH000), desatornille los 7 tornillos que sujetan el altavoz.

Retire con cuidado el altavoz, ¡el último!

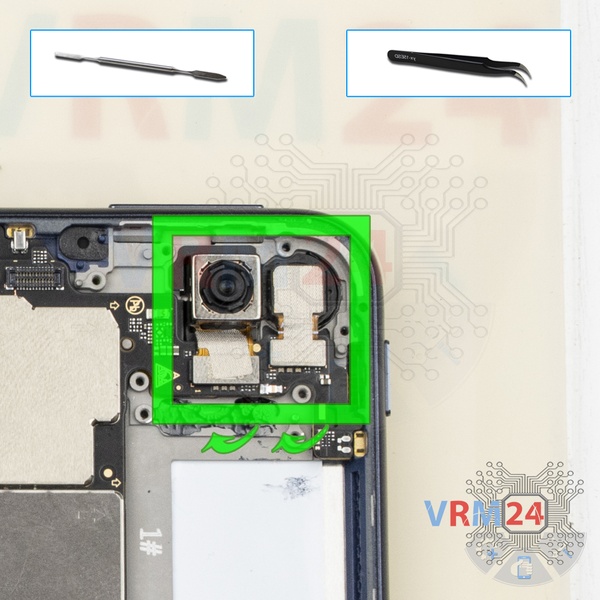

Levante los conectores y retire las cámaras frontal y trasera.

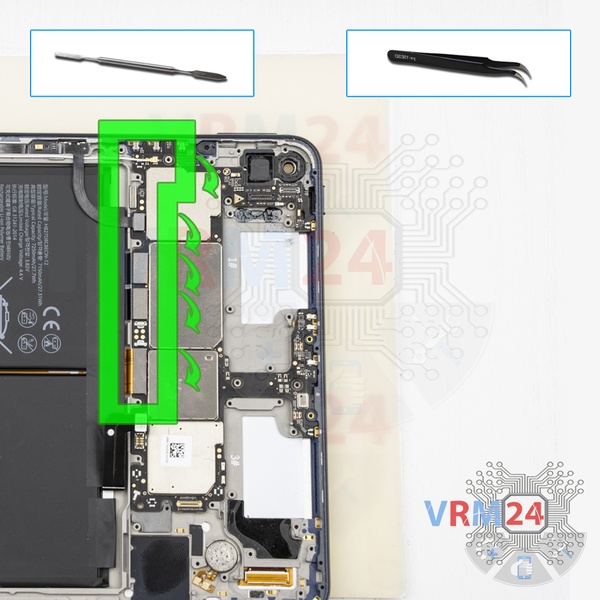

Levante los conectores del cable de los botones de volumen de encendido, el cable del módulo de pantalla, los cables entre placas y el cable coaxial.

⚠️ Tenga cuidado al quitar los cables de los conectores, los cables son bastante delgados y es bastante fácil romperlos o dañar las pistas de contacto internas.

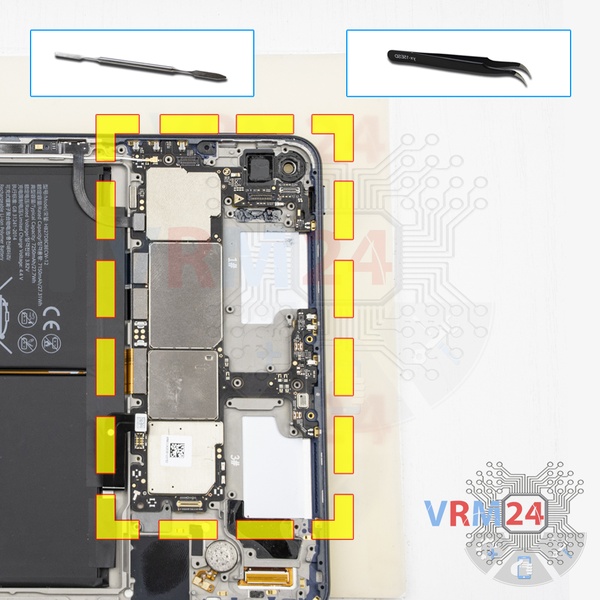

Retire con cuidado la placa de circuito impreso. No es necesario utilizar una palanca ni intentar alcanzar la placa a la fuerza. Asegúrese de que nada se interponga en el camino o sujete la placa.

⚠️ No doble la placa de circuito al retirarla ni empuje herramientas debajo de ella. Sin que usted lo sepa, puede dañar componentes o cables desde el interior.

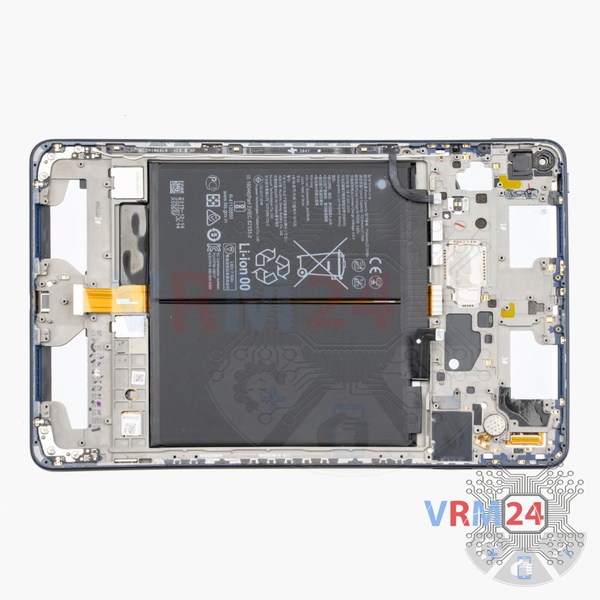

ℹ️️ En el marco de la pantalla quedaron: la batería, el motor de vibración, los cables, las placas pequeñas.
