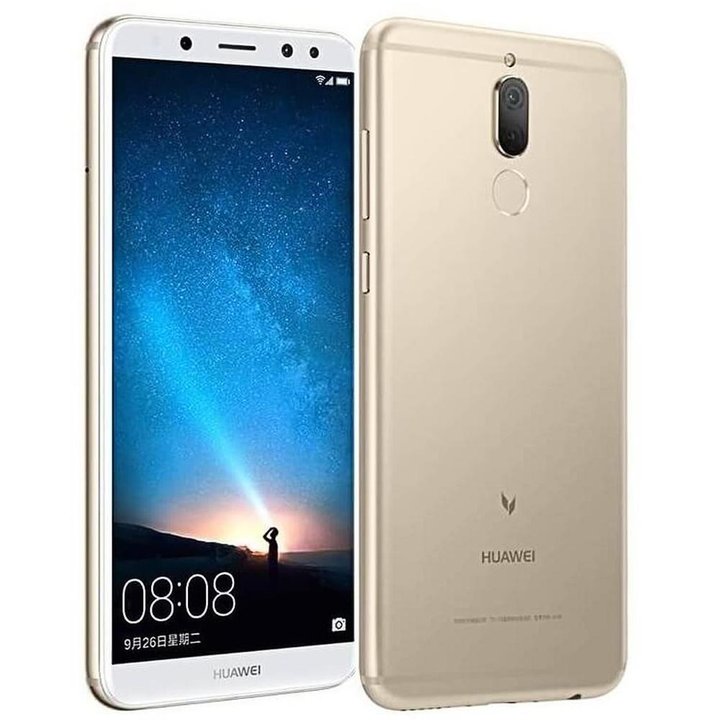

Huawei Nova 2i

Dificultad de desmontaje:
Fácil

Duración:
14 min

Herramientas recomendadas

Destornillador torx т2

Destornillador phillips #000

Herramientas de la palanca / spudger

Pinzas

Desmontaje/Reparar del dispositivo móvil Huawei Nova 2i (Huawei Nova 2i (RNE-L21) HUAWEI Mate 10 lite) con la descripción de cada paso y el conjunto de herramientas requerido.

Vadim Popoff

Autor, gestor de contenidos

Especialista en creación, distribución y gestión de contenidos.

Paso 1.

Con la herramienta clave, abra la ranura de la tarjeta SIM y extráigala.

⚠️ ¡Advertencia!

No presione demasiado, esto puede causar daños.

Paso 2.

Con un destornillador (hexagonal T2), desatornille los 2 pernos en el extremo del teléfono.

Paso 3.

Abra la cubierta trasera.

Paso 4.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 3 & nbsp; pernos y retire los soportes que sujetan & nbsp; los conectores.

Paso 5.

Desconecte el conector del sensor de huellas digitales y retire la cubierta trasera.

Paso 6.

Desconecte el conector de la batería.

⚠️ ¡Advertencia!

Recomendamos encarecidamente desconectar el conector para evitar un posible cortocircuito durante el desmontaje.

Paso 7.

Con un destornillador (Phillips de 1,5 mm PH000), desatornille 4 & nbsp; pernos en la PCB inferior y retire el soporte que sujeta & nbsp; el conector.

Paso 8.

Desconecte los conectores y retire el cable entre placas.

Paso 9.

Haga palanca y retire la parte inferior con el zumbador (altavoz).

Cómo desmontar Huawei Nova 2i, Paso 10/1

Cómo desmontar Huawei Nova 2i, Paso 10/2

Cómo desmontar Huawei Nova 2i, Paso 10/3

Paso 10.

Desconecte los conectores de la PCB inferior y extráigala.

Cómo desmontar Huawei Nova 2i, Paso 11/1

Cómo desmontar Huawei Nova 2i, Paso 11/2

Paso 11.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 1 perno en la PCB.

Cómo desmontar Huawei Nova 2i, Paso 12/1

Cómo desmontar Huawei Nova 2i, Paso 12/2

Paso 12.

Con un destornillador (Phillips de 1,5 mm PH000), desatornille 2 & nbsp; pernos y retire el soporte que sujeta & nbsp; las cámaras frontales.

Cómo desmontar Huawei Nova 2i, Paso 13/1

Cómo desmontar Huawei Nova 2i, Paso 13/2

Paso 13.

Desconecte los conectores de la PCB y retire las cámaras & nbsp; frontales.

Cómo desmontar Huawei Nova 2i, Paso 14/1

Cómo desmontar Huawei Nova 2i, Paso 14/2

Paso 14.

Con un destornillador (Phillips de 1,5 mm PH000), desatornille 1 & nbsp; perno & nbsp; y retire el soporte que sujeta las cámaras.

Cómo desmontar Huawei Nova 2i, Paso 15/1

Cómo desmontar Huawei Nova 2i, Paso 15/2

Paso 15.

Desconecte los conectores de la PCB.

Cómo desmontar Huawei Nova 2i, Paso 16/1

Cómo desmontar Huawei Nova 2i, Paso 16/2

Paso 16.

Retire la PCB.

Cómo desmontar Huawei Nova 2i, Paso 17/1

Cómo desmontar Huawei Nova 2i, Paso 17/2

Paso 17.

Quite las cámaras principales.

Cómo desmontar Huawei Nova 2i, Paso 18/1

Cómo desmontar Huawei Nova 2i, Paso 18/2

Cómo desmontar Huawei Nova 2i, Paso 18/3

Paso 18.

Partes en el marco del módulo de visualización.

Instrucciones detalladas de desmontaje de Huawei Nova 2i en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.

#instrucciones #Huawei #Huawei Nova 2i

Evgenii Kuzmin

Ingeniero superior de servicio de mantenimiento y reparación

Disassembling\Repairing tiene fácil complejidad y toma 14 minutos en el tiempo.
Nuestro manual es adecuado para todos los modelos Huawei Nova 2i — Huawei Nova 2i (RNE-L21) HUAWEI Mate 10 lite lanzado para los mercados en diferentes países.
