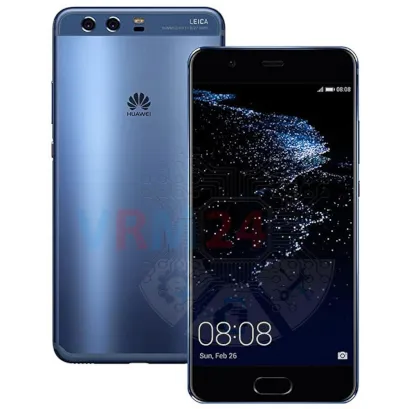

Desmontaje/Reparar del dispositivo móvil Huawei P10 Plus (Huawei P10 Plus VKY-AL00 VKY-L09 VKY-L29) con la descripción de cada paso y el conjunto de herramientas requerido.

Use la herramienta de expulsión (también conocida como Aguja) o Paperclip. Empuje la punta hasta el fondo en el orificio hasta que se expulse la bandeja y, a continuación, extraiga la bandeja de la tarjeta SIM y la tarjeta de memoria (Micro SD).

⚠ ¡Presta atención! La herramienta debe insertarse en un orificio en el borde de la carcasa del teléfono. No presione demasiado fuerte. Puede romper el mecanismo de expulsión de la bandeja.

⚠ ¡Presta atención! El desmontaje tiene una dificultad máxima de 3 porque el proceso comienza con el desmontaje del módulo de visualización. Si no tiene experiencia o no está seguro de sus habilidades, le recomendamos que se comunique con un centro de servicio especializado.

Recomendamos usar un dispositivo de calentamiento especial, como una máquina separadora, una pistola de aire caliente o una estera de calentamiento. Simplificará el proceso. Puedes usar un secador de pelo casero, pero tendrás que hacer una boquilla a mano o tener una adecuada en el kit para calentar suavemente y concentrar el flujo de calor en el lugar adecuado.

ℹ️ La superficie del módulo de visualización debe calentarse para ablandar el adhesivo que se encuentra debajo. La temperatura de calentamiento aproximada es de 50° C / 125° F.

Utilice una película de plástico delgada o un ganzúa para la separación. Para facilitar el proceso, puedes utilizar alcohol isopropílico. A menudo es más difícil pasar la herramienta entre las partes a dividir. Elija el borde más alejado de los cables o botones FFC.

No utilice palanca ni fuerza alguna para la separación que pueda dañar los elementos del interior.

Usando un destornillador (Phillips 1,5 mm PH000), desenrosque un tornillo y retire el soporte que sujeta el conector.

Haz palanca en el conector y retira el módulo de visualización.

Usando un destornillador (Phillips 1,5 mm PH000), desatornille 13 tornillos.

Retire la tapa intermedia con todas las piezas de la carcasa.

Usando un destornillador (Phillips 1,5 mm PH000), desenrosque tres tornillos y retire el soporte que sujeta los conectores.

Desconecte el conector y retire el conjunto del altavoz.

Desconecte los conectores y retire la tapa de la toma de auriculares.

Desconecte los dos conectores de cables coaxiales y el cable de pantalla secundaria entre placas en la placa secundaria.

Retire la subplaca. Se pega al marco con cinta metalizada, por lo que para facilitar el proceso se puede calentar un poco la subplaca.

ℹ️ La placa secundaria contiene un puerto de carga (Micro USB), un micrófono, contactos de resorte para el altavoz, un motor de vibración y una unidad de antena.

⚠ No es necesario insertar la herramienta debajo al quitar la placa base. Los componentes internos podrían dañarse.

Retire la toma de auriculares.

Haz palanca en los conectores del cable del módulo de pantalla, dos cables coaxiales. ⚠ Tenga cuidado al retirar los cables de los conectores, los cables son bastante delgados y es bastante fácil romperlos o dañar las pistas de contacto en el interior.

⚠ El conector de la batería debe desconectarse en el Paso 6.

ℹ️ El modelo Huawei P10 Plus VKY-AL00 VKY-L09 VKY-L29 cuenta con una batería HB386589ECW de 3750 mAh de capacidad (también conocida como batería recargable).

Usando un destornillador (Phillips 1,5 mm PH000), desatornille un tornillo y retire el soporte que sujeta el conector de la cámara.

Haz palanca en el conector y retira el ensamblaje de las dos cámaras traseras.

Desconecte el conector de la PCB y retire la cámara frontal (selfie).

Con un destornillador (Phillips PH000 de 1,5 mm), desatornille un tornillo que sujeta la placa base.

Retire con cuidado la placa de circuito impreso. No hay necesidad de usar una palanca o tratar de alcanzar la placa por la fuerza. Asegúrate de que nada se interponga en el camino o sostenga la placa.

⚠ No doble la placa de circuito al retirarla ni coloque herramientas debajo de ella. Sin que usted lo sepa, puede dañar componentes o cables desde el interior.

ℹ️ En la tapa central quedaron: el altavoz del auricular, la batería, los cables coaxiales y el motor de vibración.
