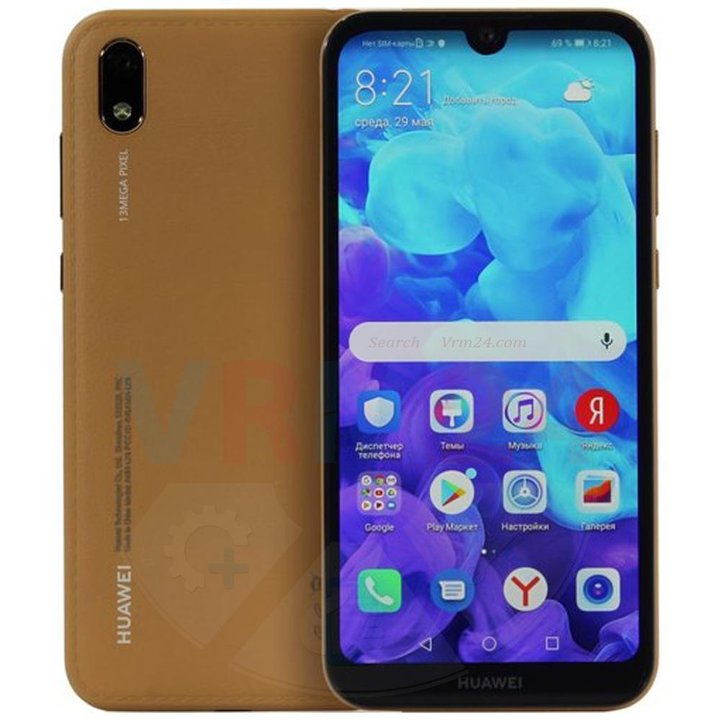

Desmontaje/Reparar del dispositivo móvil Huawei Y5 (2019) (Huawei Y5 2019 AMN-LX9) con la descripción de cada paso y el conjunto de herramientas requerido.

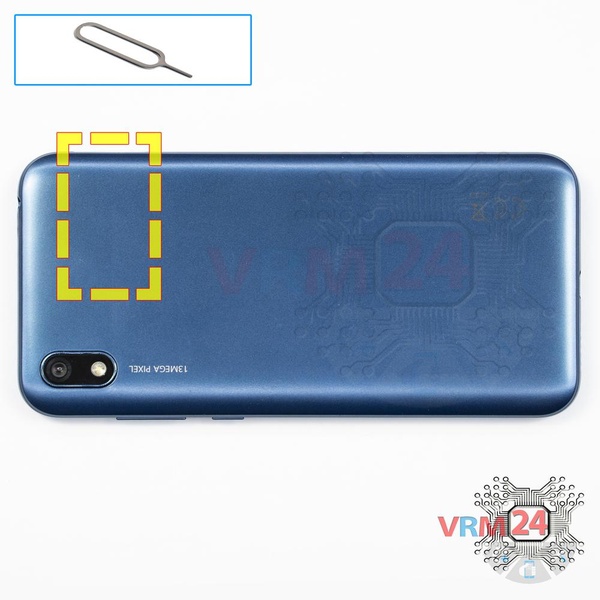

Con la herramienta Llave (también conocida como Aguja) o un clip, abra la bandeja de las tarjetas SIM y de memoria (Micro SD) y sáquela.

⚠️ ¡Presta atención! La herramienta debe insertarse en un orificio especial en el borde de la carcasa del teléfono. No presione demasiado; puede romper el mecanismo de expulsión de la bandeja.

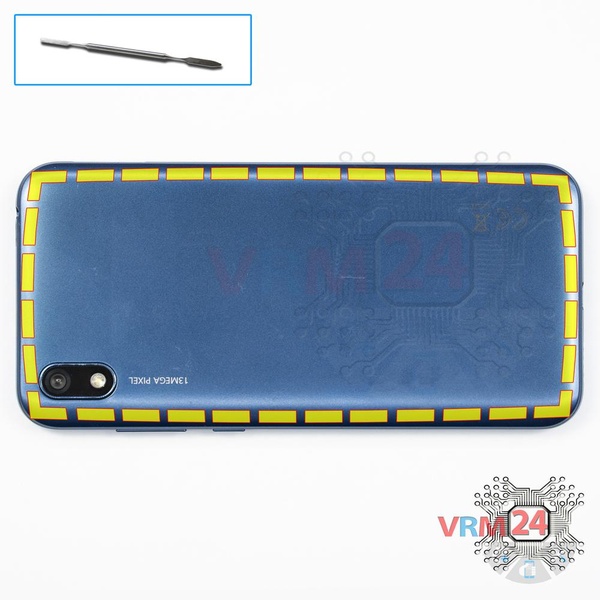

Con un spudger o un pico de plástico, con cuidado, alrededor del borde, separe los clips de la cubierta trasera y retírelo.

No inserte la herramienta profundamente ni la doble. De lo contrario, la carcasa puede sufrir alteraciones o daños.

⚠️ Tenga cuidado al abrir la tapa desde el lado de los botones de volumen y encendido. El cable delgado y los botones frágiles son fáciles de dañar.

⚠️ Mire con anticipación en la imagen la ubicación de los cables para la placa, la pantalla táctil, la pantalla, los botones (si los hay) debajo de la cubierta, para no dañarlos accidentalmente.

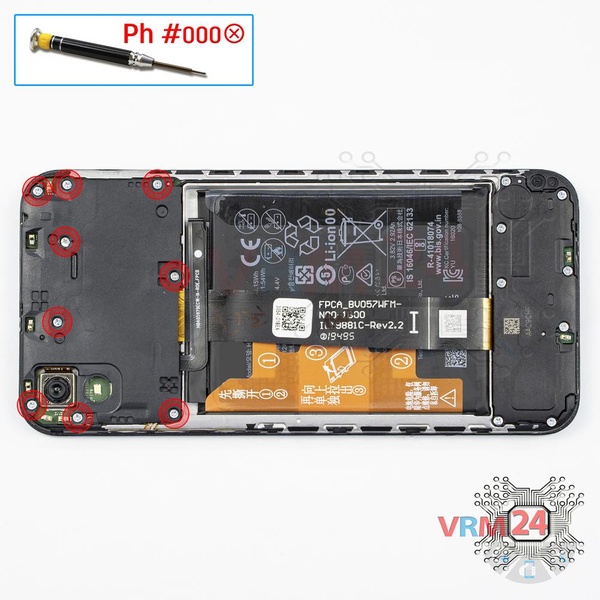

Con un destornillador (Phillips 1,5 mm PH000), desatornille 9 tornillos en la parte superior del teléfono.

ℹ️️ Asegúrese de anotar la ubicación de los tornillos antes de desmontarlos. Al ensamblar el dispositivo, atornillar el tornillo en el lugar incorrecto puede dañar el dispositivo o su parte. Para evitar daños, los tornillos retirados y las piezas individuales (como juntas o soportes) deben colocarse en el orden apropiado, o los tornillos y sus orificios en el teléfono deben marcarse con marcadores de colores.

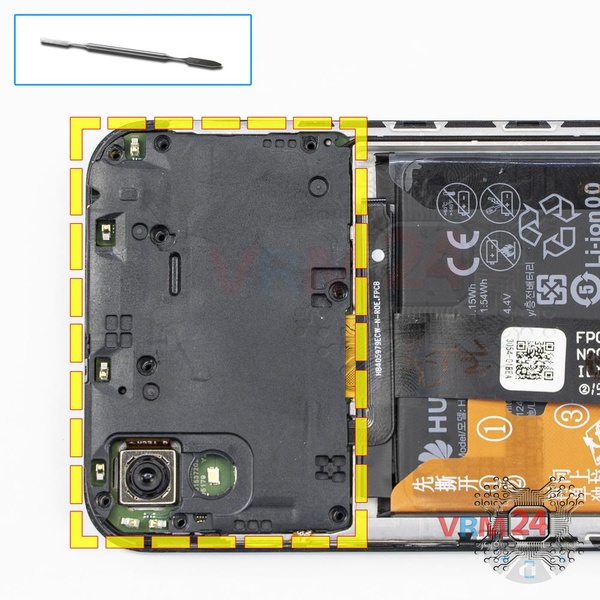

Retire la tapa con antenas que protegen la placa de circuito impreso (PCB). Trate de levantar las cubiertas por los bordes y no empuje nada entre ellas para no tocar accidentalmente o cortocircuitar nada en la PCB.

ℹ️️ En la cubierta superior, se puede ver el revestimiento metalizado del plástico en forma de pistas y almohadillas de contacto. Estas son antenas Wi-Fi, Bluetooth y GPS.

⚠️ Es importante al volver a ensamblar, verificar que los contactos del resorte en la placa y las almohadillas de contacto en la cubierta coincidan y se toquen. De lo contrario, la pérdida de señal o la señal pueden ser bastante débiles.

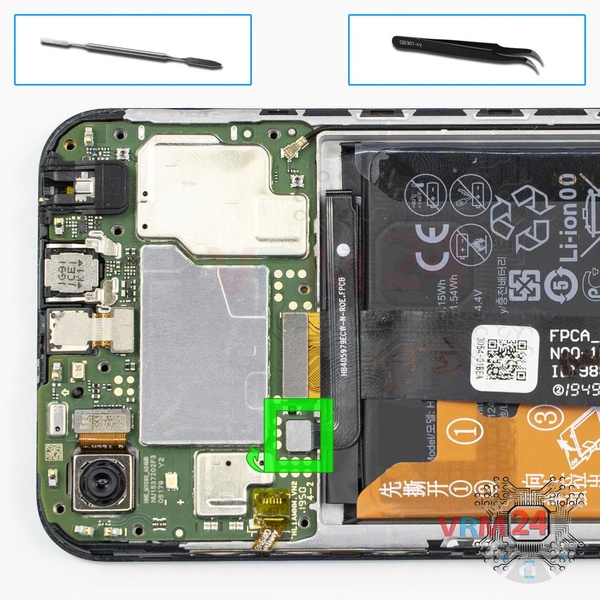

Desconecte el conector de la batería lo antes posible.

ℹ️️ El modelo Huawei Y5 2019 (AMN-LX9) tiene una batería HB405979ECW con una capacidad de 3020 mAh (también conocida como batería recargable).

⚠️ Es muy recomendable desconectar el conector para evitar posibles cortocircuitos durante el desmontaje.

Además, trate de no utilizar una herramienta de metal para desconectar el conector de la batería recargable o hágalo con cuidado.

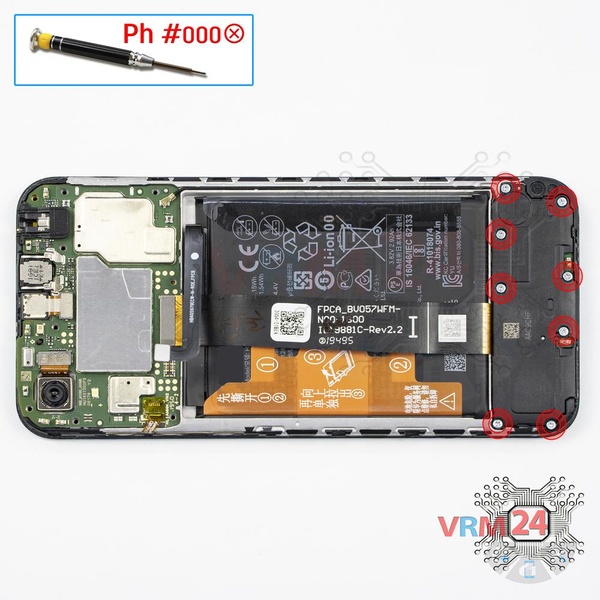

Con un destornillador (Phillips 1,5 mm PH000), desatornille 8 tornillos en la parte inferior del teléfono. & nbsp;

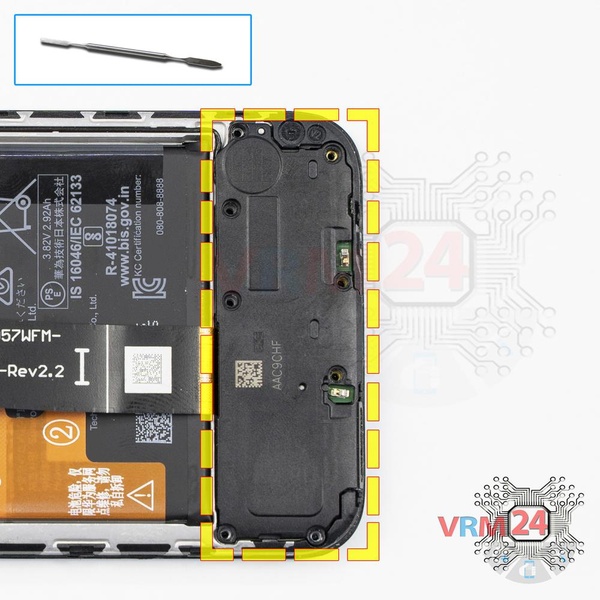

Retire el conjunto de altavoz con antenas.

ℹ️️ Este altavoz está instalado en muchos modelos de este fabricante y es bastante sencillo de cambiar. Para reemplazar el altavoz, debe calentar su superficie para ablandar la base del pegamento suavemente, pero uno nuevo, ¡asegúrese de pegarlo! De lo contrario, al reproducir sonidos y música, el altavoz emitirá ruidos extraños.

⚠️ Es importante al volver a ensamblar, verificar que los contactos del resorte en la placa y las almohadillas de contacto en la cubierta coincidan y se toquen. De lo contrario, la pérdida de señal o la señal pueden ser bastante débiles.

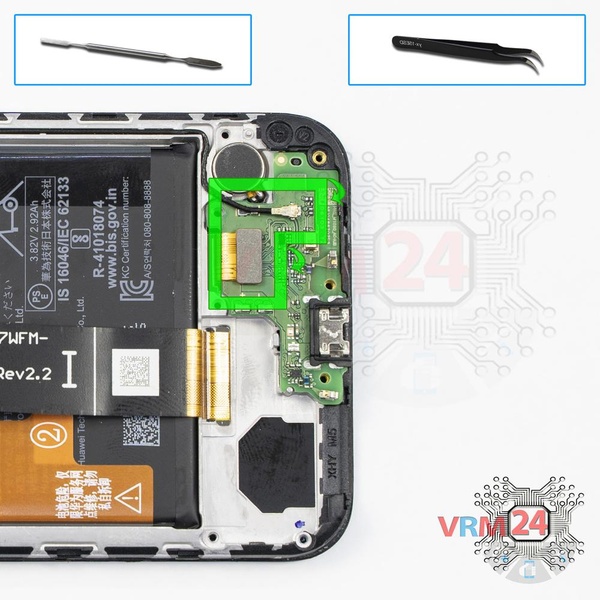

Desconecte el conector del cable coaxial y el cable entre placas en la placa hija.

⚠️ No tire del cable ni haga palanca con una herramienta afilada, los conectores son bastante débiles y se rompen con facilidad o el cable se cae por el extremo (terminal).

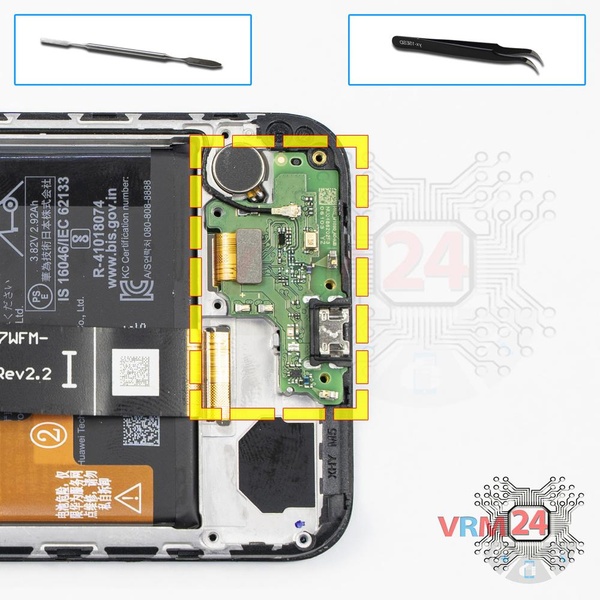

Retire la placa secundaria. Se pega al marco con cinta metalizada, por lo que para facilitar el proceso, el tablero se puede calentar un poco.

ℹ️️ La placa contiene un puerto de carga (Micro USB), micrófono, motor de vibración, contactos de resorte para el altavoz y una unidad de antena.

⚠️ No es necesario insertar la herramienta debajo de la placa al retirar la placa secundaria. Los componentes internos podrían dañarse.

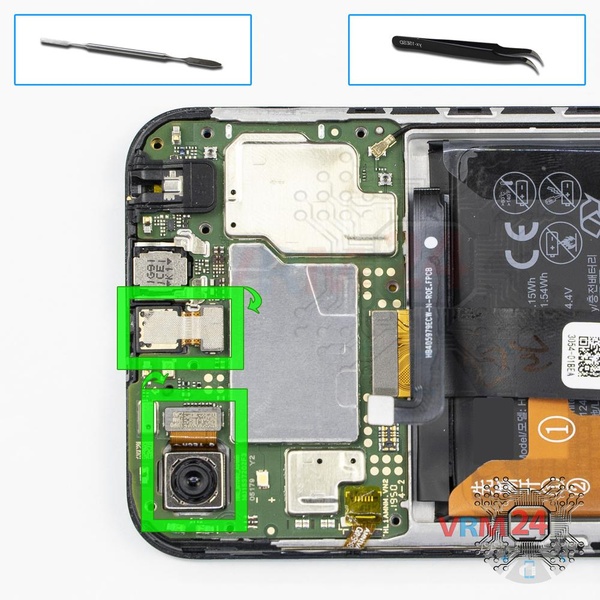

Levanta los conectores y quita las cámaras frontal y principal para selfies.

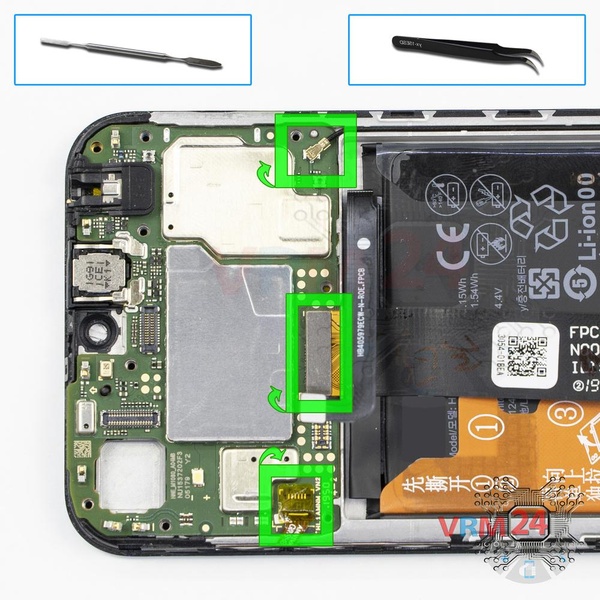

Levante los conectores del cable de los botones de volumen de encendido, el cable del módulo de pantalla y el cable coaxial.

⚠️ Tenga cuidado al quitar los cables de los conectores, los cables son bastante delgados y es bastante fácil romperlos o dañar las pistas de contacto internas.

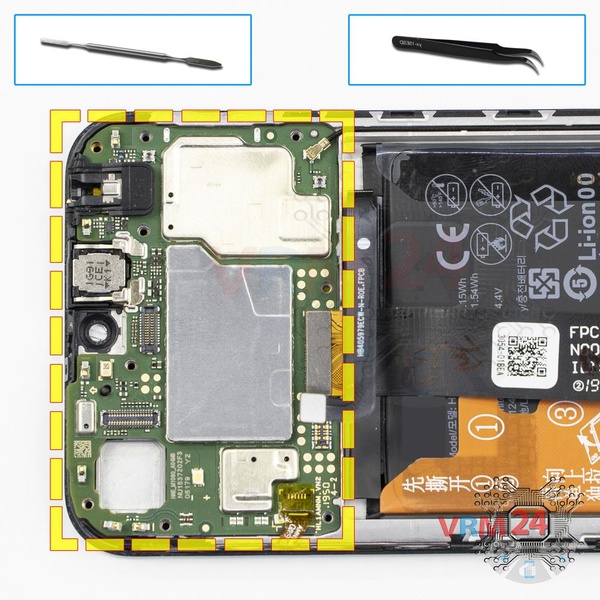

Retire con cuidado la placa de circuito impreso. No es necesario utilizar una palanca ni intentar alcanzar la tabla a la fuerza. Asegúrese de que nada se interponga en el camino o sujete la tabla.

⚠️ No doble la placa de circuito al retirarla ni empuje herramientas debajo de ella. Sin que usted lo sepa, puede dañar componentes o cables desde el interior.

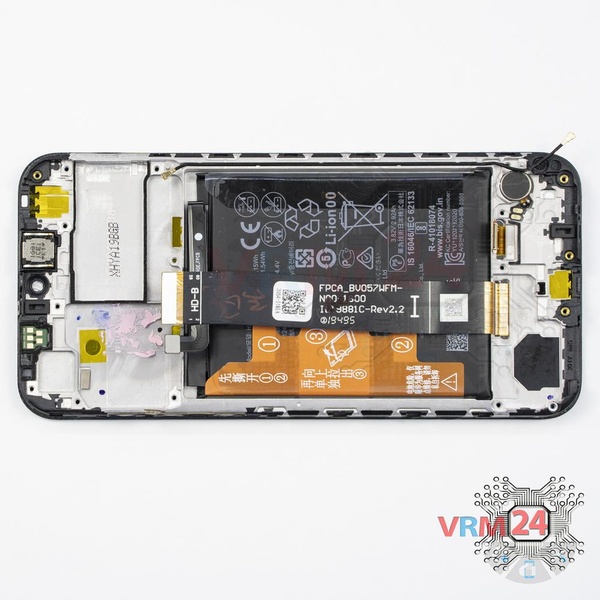

ℹ️️ En la carcasa quedaron: el altavoz del auricular, el motor de vibración, la batería y el cable del sensor de proximidad.
