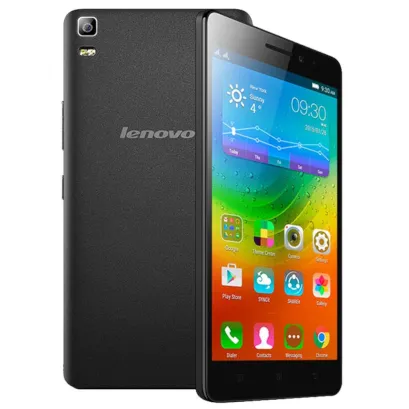

Desmontaje/Reparar del dispositivo móvil Lenovo A7000 con la descripción de cada paso y el conjunto de herramientas requerido.

5369

Vistas

—

Compartir

13

Preguntas

Vadim Popoff

Vadim Popoff

Autor, gestor de contenidos

Especialista en creación, distribución y gestión de contenidos.

Abra la tapa trasera

Paso 1.

Abra la tapa trasera

Abra la cubierta trasera.

Retirar la batería

Paso 2.

Retirar la batería

Levante y retire la batería.

Desenrosque los tornillos

Paso 3.

Desenrosque los tornillos

Con un destornillador (Phillips 1,5 mm PH000), desatornille 11 & nbsp; pernos en el marco del teléfono.

Abrir la tapa central

Paso 4.

Abrir la tapa central

Haga palanca y retire el marco del medio.

Retire el altavoz

Paso 5.

Retire el altavoz

Haga palanca y retire el zumbador (altavoz).

Retire la película protectora

Paso 6.

Retire la película protectora

Retirar la capa protectora

Desconecte los conectores

Paso 7.

Desconecte los conectores

Desconecte el conector del cable coaxial & nbsp; y levante el motor de vibración & amp; micrófono.

Desenrosque los tornillos

Paso 8.

Desenrosque los tornillos

Con un destornillador (Phillips 1,5 mm PH000), desatornille 2 & nbsp; pernos en la PCB.

Desconecte los conectores

Paso 9.

Desconecte los conectores

Desconecte los conectores de la PCB.

Retire la placa secundaria

Paso 10.

Retire la placa secundaria

Voltee la placa, desconecte los conectores del interior y retírela.

Retire el altavoz del auricular

Paso 11.

Retire el altavoz del auricular

Haga palanca y quítese el auricular (altavoz).

En el marco de la pantalla quedó

Paso 12.

En el marco de la pantalla quedó

Partes en el marco del módulo de visualización.

Evgenii Kuzmin

Evgenii Kuzmin

Ingeniero superior de servicio de mantenimiento y reparación
El desmontaje y la reparación tienen una dificultad easy y requieren aproximadamente 8 minutos. Nuestro manual es válido para todos los modelos Lenovo A7000 or Леново А7000 comercializados en distintos países.
#instrucciones #Lenovo #Lenovo A7000
Instrucciones detalladas de desmontaje de Lenovo A7000 en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tienes una pregunta, pregúntanos y trataremos de responder con el mayor Si tienes una pregunta, pregúntanos y trataremos de responder con el mayor detalle posible. Si este artículo te fue útil, por favor valóralo.
